Explication des outils de mesure de précision

Les outils de mesure de précision sont des instruments de mesure utilisés pour vérifier des dimensions avec une exactitude et une répétabilité contrôlées. Ils aident les utilisateurs à mesurer plus finement que ne le permet une mesure grossière, surtout lorsqu’une petite différence peut affecter l’ajustement, l’alignement ou la confiance dans l’inspection. L’objectif principal est une mesure précise.

La mesure ordinaire peut être insuffisante lorsque la tâche de mesure nécessite plus de contrôle que ce qu’une règle, un ruban ou d’autres outils de mesure courants peuvent offrir. Une mesure grossière peut décrire une taille approximative, mais elle peut ne pas indiquer si une pièce est suffisamment proche pour une utilisation sensible à la tolérance. Le niveau d’exactitude requis peut dépendre de la tâche, de la tolérance ou du matériau.

Les outils de mesure de précision relient l’objectif de mesure à la condition vérifiée. Ils peuvent être utilisés pour mesurer des dimensions telles que la taille extérieure, la taille intérieure, la profondeur, l’épaisseur ou des conditions liées à la surface, selon le type d’outil et l’état de l’outil. Les exemples courants incluent les pieds à coulisse, les micromètres et les jauges, qui préparent le lecteur aux exemples de base.

Les outils de mesure courants sont généralement suffisants pour un dimensionnement approximatif, un tracé ou des vérifications quotidiennes, tandis que les instruments de précision sont utilisés lorsque le contrôle de mesure et la répétabilité sont plus importants. Un outil n’est pas précis uniquement parce qu’il est coûteux ou numérique ; la précision dépend de l’instrument de mesure, de la tâche de mesure, du matériau, de la tolérance, de l’état de l’outil et de la manipulation par l’utilisateur.

Pour le contexte plus large de la catégorie, consultez le guide des outils de mesure de précision.

Ce que sont les outils de mesure de précision

Les outils de mesure de précision sont des instruments utilisés pour mesurer des dimensions ou des conditions avec une exactitude et une répétabilité contrôlées. Ils sont conçus pour des tâches de mesure qui nécessitent des lectures plus cohérentes que les instruments de mesure courants. Leurs caractéristiques déterminantes sont l’exactitude et la répétabilité contrôlées.

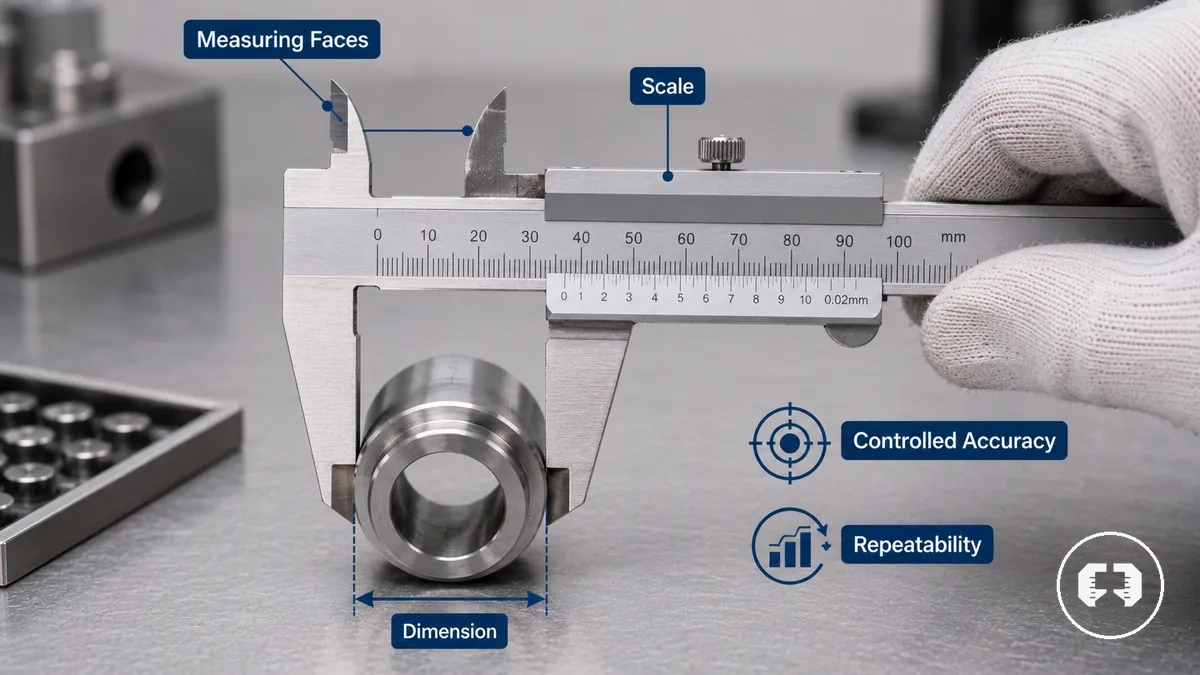

Ce que sont les outils de mesure de précision devient plus clair en examinant les caractéristiques qui soutiennent la définition. L’image ci-dessous légende les faces de mesure, la graduation et la dimension mesurée qui confèrent à ces instruments leur rôle de mesure.

Ces instruments sont utilisés pour mesurer des dimensions ou des conditions où un contrôle de mesure plus rigoureux est requis. Leur objectif est d’aider à évaluer la taille, la profondeur, l’épaisseur, l’espacement ou des caractéristiques similaires avec des lectures qui peuvent être plus cohérentes lorsque l’outil, son état, la méthode de lecture et la tâche de mesure sont adaptés. Le niveau d’exactitude requis dépend de la conception de l’outil, de l’état de l’outil, de la méthode de lecture et des dimensions ou conditions mesurées.

Contrairement aux instruments de mesure courants conçus pour une mesure grossière, les outils de mesure de précision sont définis par une exactitude et une répétabilité contrôlées lorsque la tâche de mesure les exige. Cette distinction décrit la catégorie plutôt que d’impliquer que chaque instrument fournit le même niveau de précision dans toutes les situations. Un pied à coulisse mesurant la dimension extérieure d’un composant est un exemple simple d’outil de mesure de précision.

Ce que mesurent les outils de mesure de précision

Les outils de mesure de précision mesurent généralement des dimensions, des distances, des profondeurs, des diamètres, des épaisseurs, des angles, du voile ou des conditions similaires de la pièce, selon le type d’outil et l’objectif de mesure. La cible de mesure varie avec la tâche de mesure ; l’attribut vérifié dépend à la fois de l’outil et de la pièce.

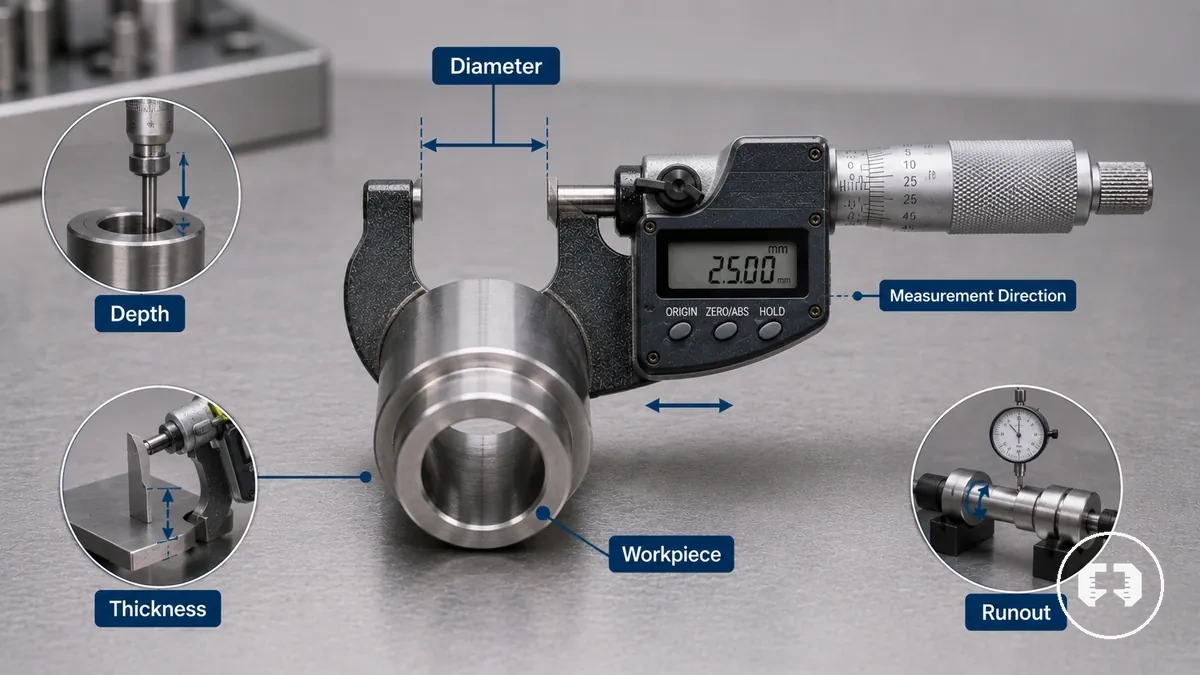

Ce que mesurent les outils de mesure de précision devient plus facile à comprendre en voyant comment un outil de mesure correspond à un attribut de la pièce. L’image ci-dessous montre un outil en contact avec une pièce et met en évidence la dimension ou la condition mesurée.

Les cibles de mesure peuvent être regroupées en dimensions physiques et conditions de la pièce. Les dimensions physiques incluent les distances, les profondeurs, les diamètres, les épaisseurs et les angles, tandis que les conditions de la pièce peuvent inclure des caractéristiques telles que le voile lors de l’inspection. L’attribut mesuré dépend du type d’outil et de l’objectif de mesure visé.

Le tableau ci-dessous organise les cibles de mesure courantes par grande catégorie d’outil. Il montre comment le type d’outil est lié à un attribut mesuré et à un objectif de mesure pratique, sans constituer une taxonomie complète.

Catégorie d’outil	Ce qu’il mesure	Objectif de mesure typique	Note de périmètre
Outils de mesure de dimensions	Distances, diamètres, profondeurs, épaisseurs	Vérifier la taille de la pièce	Dépend de la tâche de mesure
Outils de mesure d’angles	Angles	Vérifier les relations angulaires	Varie selon le type d’outil
Indicateurs d’inspection	Voile et conditions connexes de la pièce	Évaluer l’alignement ou le mouvement	Utilisé lorsque la tâche d’inspection l’exige

Un type d’outil détermine quel attribut mesuré il est conçu pour évaluer et le résultat pratique qu’il peut soutenir. Par exemple, un outil peut mesurer le diamètre d’une pièce, tandis qu’un autre peut être utilisé pour vérifier le voile lors de l’inspection. Pour une vue d’ensemble plus large des catégories d’outils, consultez les principaux types d’outils de mesure de précision.

Ce qui rend un outil de mesure précis

Un outil de mesure est considéré comme précis lorsqu'il permet une mesure fiable répondant aux besoins d'exactitude, de résolution, de répétabilité et de tolérance de la tâche. La confiance dans la lecture dépend de la façon dont ces attributs connexes fonctionnent ensemble plutôt que d'une spécification unique. L'exactitude, la résolution, la répétabilité et la tolérance sont liées, mais décrivent différents aspects de la qualité de mesure.

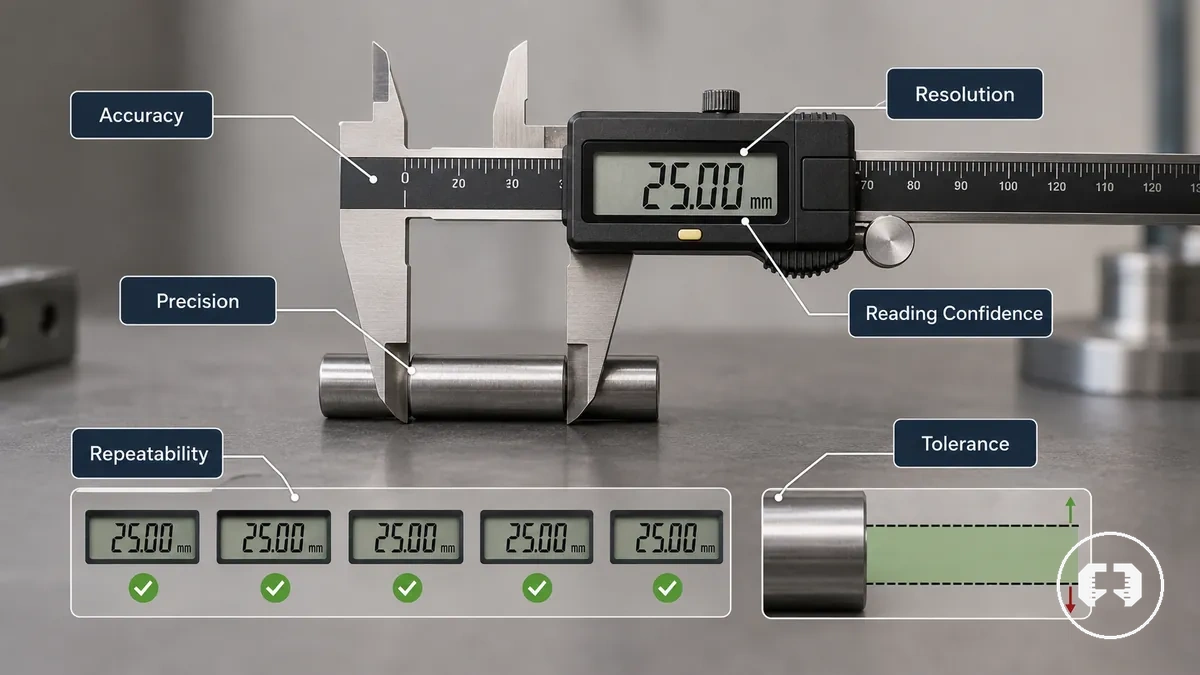

Ce qui rend un outil de mesure précis devient plus facile à comprendre en voyant comment les termes liés à la qualité de mesure se rapportent à une lecture. L'image ci-dessous illustre comment la résolution, la répétabilité et la tolérance contribuent à la confiance dans la lecture dans une configuration de mesure neutre.

L'exactitude décrit à quel point une lecture représente la valeur mesurée, tandis que la précision décrit la cohérence des lectures répétées dans des conditions similaires. La répétabilité reflète si des mesures comparables restent cohérentes lorsque l'état de l'outil et la méthode de mesure sont similaires. Un outil de mesure soutient la confiance dans la lecture lorsque sa capacité correspond aux exigences de la tâche ; aucune spécification unique ne doit donc être considérée comme une preuve de précision universelle.

La comparaison ci-dessous sépare les principaux termes liés à la qualité de mesure selon leur effet sur la confiance dans la lecture.

Terme	Ce qu'il décrit	Pourquoi c'est important	Note de périmètre
Exactitude	Proximité d'une lecture	Soutient la confiance dans la mesure	Dépend des exigences de la tâche
Précision	Cohérence des lectures répétées	Aide à évaluer la répétabilité	Différente de l'exactitude
Résolution	Plus petit incrément lisible	Affecte la capacité de lecture fine	Une résolution plus élevée ne garantit pas une exactitude plus élevée
Tolérance	Variation admissible pour la tâche	Guide les décisions de mesure	Varie selon l'application

La résolution et la tolérance influencent la confiance dans la lecture de différentes manières. La résolution affecte la finesse avec laquelle une valeur peut être lue, tandis que la tolérance définit la variation admissible pour la tâche de mesure. Pour une explication plus détaillée de ces concepts connexes, consultez précision, exactitude et tolérance.

La capacité de l'outil et la technique de l'utilisateur influencent toutes deux les résultats pratiques de mesure. Une sélection appropriée de l'outil, une manipulation soigneuse et des méthodes de mesure cohérentes peuvent améliorer la confiance dans la mesure, mais la technique de l'utilisateur ne doit pas être confondue avec la capacité inhérente de l'outil de mesure.

Outils de mesure de précision comparés aux outils de mesure courants

Les outils de mesure de précision et les outils de mesure courants diffèrent par leur objectif de mesure, le détail de lecture et le niveau de répétabilité qu'ils sont conçus pour soutenir. Les outils de mesure de précision sont généralement utilisés lorsque la confiance dans la lecture et la pertinence de la tolérance importent davantage, tandis que les outils de mesure courants sont souvent adaptés aux mesures approximatives et aux tâches quotidiennes. Le choix approprié dépend de l'exigence de mesure.

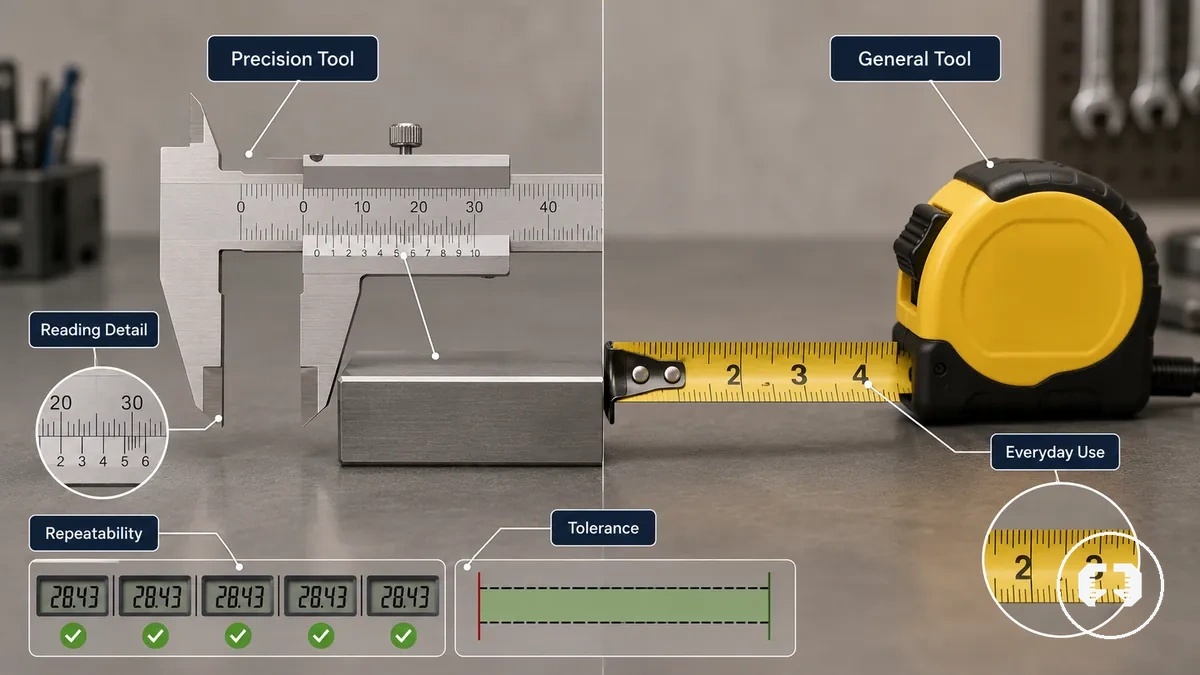

La comparaison entre outils de mesure de précision et outils de mesure courants devient plus facile à comprendre en observant comment chaque catégorie mesure la même pièce. L'image ci-dessous met en évidence les différences de détail de lecture et de contexte d'utilisation sans suggérer qu'une catégorie est universellement supérieure.

Le tableau ci-dessous sépare les critères pratiques de mesure plutôt que de classer les outils. Il montre comment chaque catégorie correspond à différents objectifs de mesure et exigences de tâche.

Critère	Outils de mesure de précision	Outils de mesure courants	Signification pratique
Objectif de mesure	Mesure et inspection liées à la tolérance	Dimensionnement général et mesure grossière	Choisir selon les exigences de la tâche
Détail de lecture	Permet un détail de lecture plus fin	Fournit un détail de mesure de base	Le détail de lecture doit correspondre à l'échelle de mesure
Répétabilité	Permet des lectures répétées plus cohérentes	Habituellement suffisante pour les vérifications approximatives	La répétabilité devient plus importante lors de l'inspection
Pertinence de la tolérance	Souvent utilisé lorsque la variation admissible importe	Souvent suffisant lorsqu'une tolérance serrée n'est pas nécessaire	La pertinence de la tolérance dépend de la tâche
Utilisation typique	Mesure détaillée et inspection	Tâches de mesure quotidiennes	L'environnement d'utilisation influence l'adéquation

La répétabilité, la pertinence de la tolérance, la sensibilité à l'étalonnage, l'état de l'outil et l'environnement d'utilisation deviennent plus significatifs à mesure que les exigences de mesure se renforcent. Un outil de mesure de précision peut être approprié lorsque des lectures cohérentes influencent les décisions d'inspection, tandis qu'un outil de mesure courant est souvent suffisant pour une mesure grossière ou un dimensionnement approximatif, comme la vérification de la longueur totale d'une planche.

Lorsque seule une dimension approximative est nécessaire, un outil de mesure courant peut fournir suffisamment d'informations pour la tâche. Lorsque la décision dépend de la variation admissible et de lectures cohérentes, un outil de mesure de précision peut être l'option la plus adaptée. Le choix approprié doit reposer sur l'échelle de mesure requise, les exigences de la tâche et l'objectif de mesure, plutôt que sur l'hypothèse qu'une catégorie est meilleure dans tous les cas.

Pourquoi les outils de mesure de précision sont utilisés

Les outils de mesure de précision sont utilisés lorsque de petites différences de mesure peuvent influencer l'ajustement, la fonction, le contrôle qualité, la répétabilité ou la confiance dans l'inspection. Ils soutiennent des tâches où l'exigence de mesure affecte les décisions plutôt que de simplement décrire la taille d'un objet. Leur valeur dépend de l'exigence de mesure et des conséquences potentielles d'une erreur de mesure.

De petites différences de mesure peuvent affecter si une pièce s'ajuste comme prévu, si un contrôle qualité est accepté, ou si des lectures répétées restent cohérentes. Lorsque les différences de mesure influencent le résultat d'une tâche, une plus grande confiance dans la mesure peut soutenir des décisions d'inspection plus cohérentes. Si ces différences ont peu d'effet pratique, une mesure approximative peut être suffisante.

La raison pour laquelle les outils de mesure de précision sont utilisés devient plus claire en identifiant les situations où les différences de mesure ont des conséquences pratiques. La liste ci-dessous met en évidence les conditions courantes où une mesure précise peut influencer le résultat final plutôt que de simplement fournir un détail de lecture supplémentaire.

• L'ajustement de la pièce dépend de petites différences de mesure.
• La fonction peut être affectée lorsque les dimensions ne répondent pas à l'exigence de mesure.
• Le contrôle qualité dépend de la répétabilité et de la confiance dans l'inspection.
• Les relevés d'inspection bénéficient de lectures fiables pour la comparaison ou la vérification.
• Le résultat de la tâche dépend du fait que les différences de mesure influencent l'acceptation ou le rejet.

L'importance de la précision dépend de la relation entre la tâche, l'exigence de mesure et le résultat obtenu. Lorsque de petites différences peuvent influencer l'ajustement, la fonction, le travail d'inspection ou le contrôle qualité, la précision devient plus significative car la mesure peut affecter la décision plutôt que de simplement décrire la pièce.

Comprendre pourquoi la précision est importante fournit un contexte avant d'apprendre using precision measuring tools correctly. Une utilisation correcte peut soutenir des lectures fiables, mais le besoin de précision doit d'abord être déterminé par l'exigence de mesure et les conséquences pratiques d'une erreur de mesure.

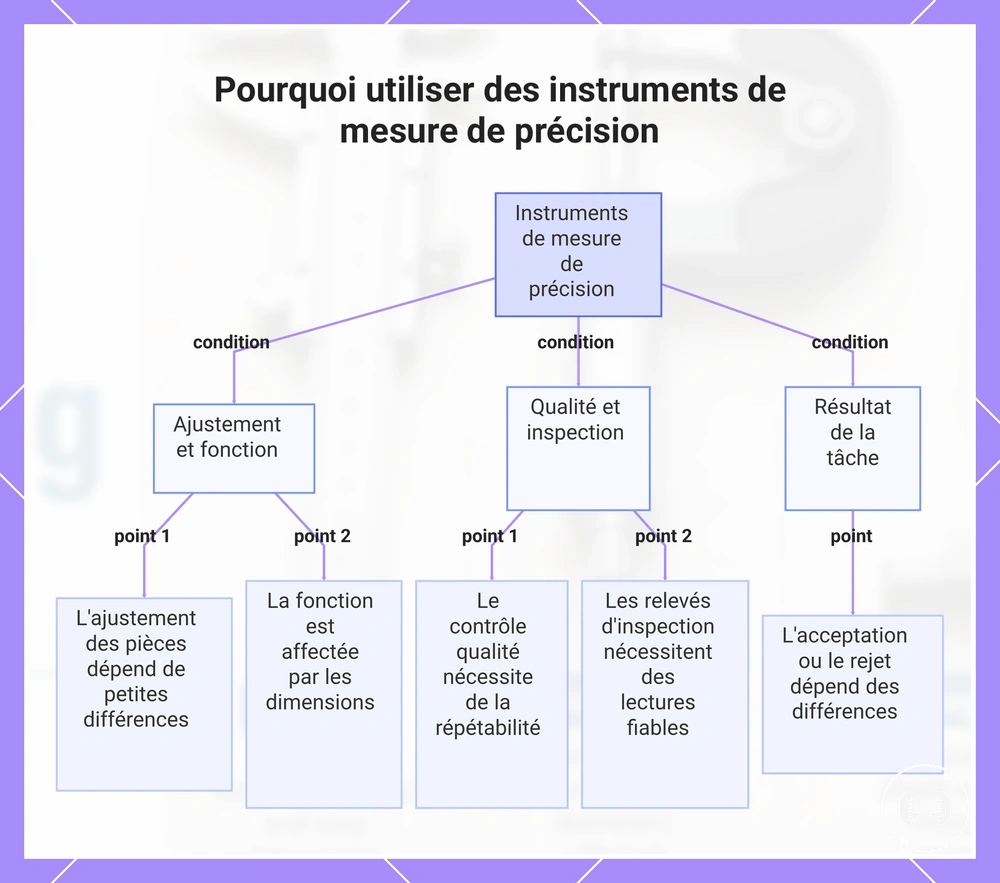

Ce graphique identifie les principales conditions dans lesquelles de petites différences de mesure influencent l'ajustement, la fonction, la qualité, l'inspection et le résultat de la tâche, expliquant pourquoi les instruments de mesure de précision sont nécessaires.

Lectures exactes et résultats reproductibles

Des lectures exactes et des résultats reproductibles soutiennent la confiance dans la mesure en montrant si les mesures répétées restent cohérentes pour la même tâche. Des lectures fiables deviennent plus utiles lorsque la mesure répétée produit des résultats similaires dans des conditions comparables, reliant les lectures exactes directement à la répétabilité.

La cohérence des mesures répétées dépend de l'état de l'outil, de la manipulation par l'utilisateur et de la façon dont la mesure est effectuée. Une technique cohérente et un état d'outil approprié peuvent améliorer la confiance dans la lecture, tandis que des changements dans la manipulation ou la configuration peuvent affecter le résultat. Lorsque des mesures répétées de la même dimension restent cohérentes dans des conditions similaires, elles offrent une plus grande fiabilité de mesure pour la tâche.

Par exemple, mesurer plusieurs fois la même dimension extérieure peut produire des lectures similaires lorsque la méthode de mesure, l'état de l'outil et la manipulation par l'utilisateur restent cohérents. Bien que des résultats cohérents ne garantissent pas l'exactitude dans toutes les situations, ils peuvent accroître la confiance que la lecture est fiable pour la tâche de mesure visée.

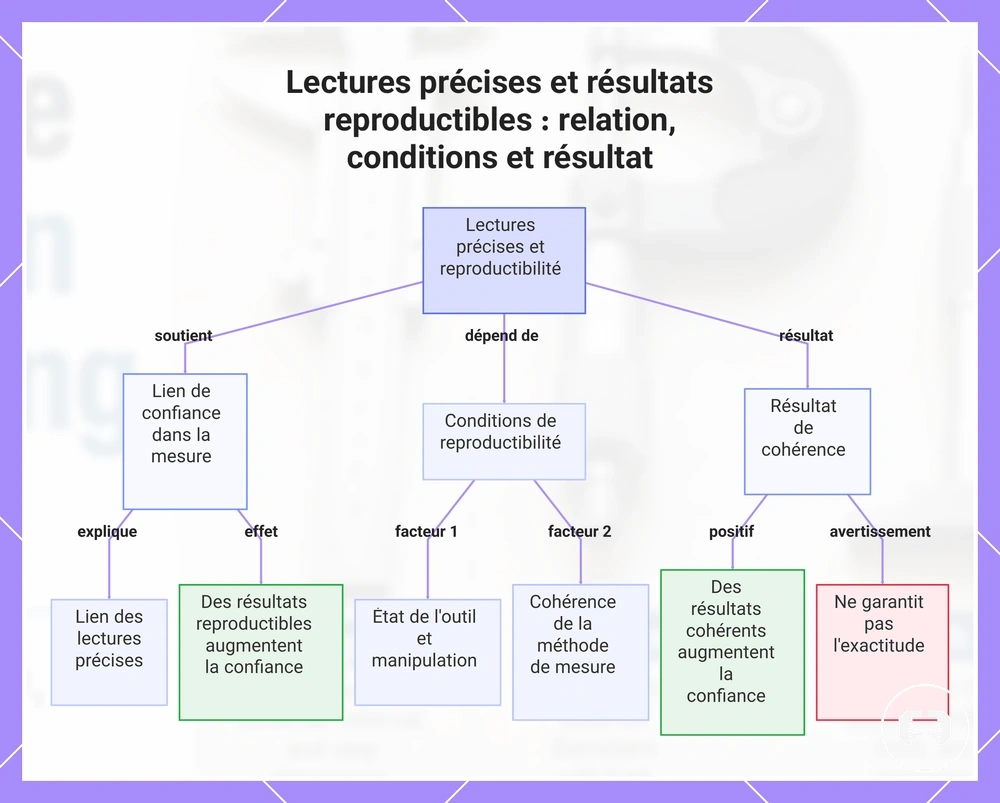

Ce graphique montre comment les lectures précises et les résultats reproductibles sont liés, les conditions qui affectent la reproductibilité et le résultat pour la confiance dans la mesure.

Contrôle qualité, ajustement et travail d'inspection

Les outils de mesure de précision soutiennent le contrôle qualité, l'ajustement des pièces et le travail d'inspection en fournissant des mesures qui aident à évaluer si un attribut de mesure répond à la condition acceptable pour un contexte de tâche spécifique. La décision qui en résulte dépend de l'exigence de mesure, soutenant les évaluations d'ajustement et la confiance dans l'inspection.

Dans le contrôle qualité et le travail d'inspection, le contexte de la tâche détermine quel attribut de mesure est évalué et comment le résultat est interprété. Une condition acceptable dépend de la fonction prévue et de l'exigence de mesure, de sorte que la décision qui en résulte peut varier selon les applications. Lorsqu'un attribut mesuré satisfait la condition requise, la pièce peut être adaptée à son usage prévu, tandis qu'un résultat différent peut nécessiter une évaluation supplémentaire. La décision finale dépend du contexte de la tâche et de l'exigence de mesure applicable.

• Vérification en atelier : Mesurer une dimension de pièce pour soutenir une décision d'ajustement avant l'assemblage.
• Vérification après usinage : Vérifier un attribut de mesure après usinage pour déterminer si la condition acceptable a été atteinte.
• Travail d'inspection : Comparer les valeurs mesurées lors d'une tâche d'inspection pour soutenir une décision résultante avec une plus grande confiance dans l'inspection.

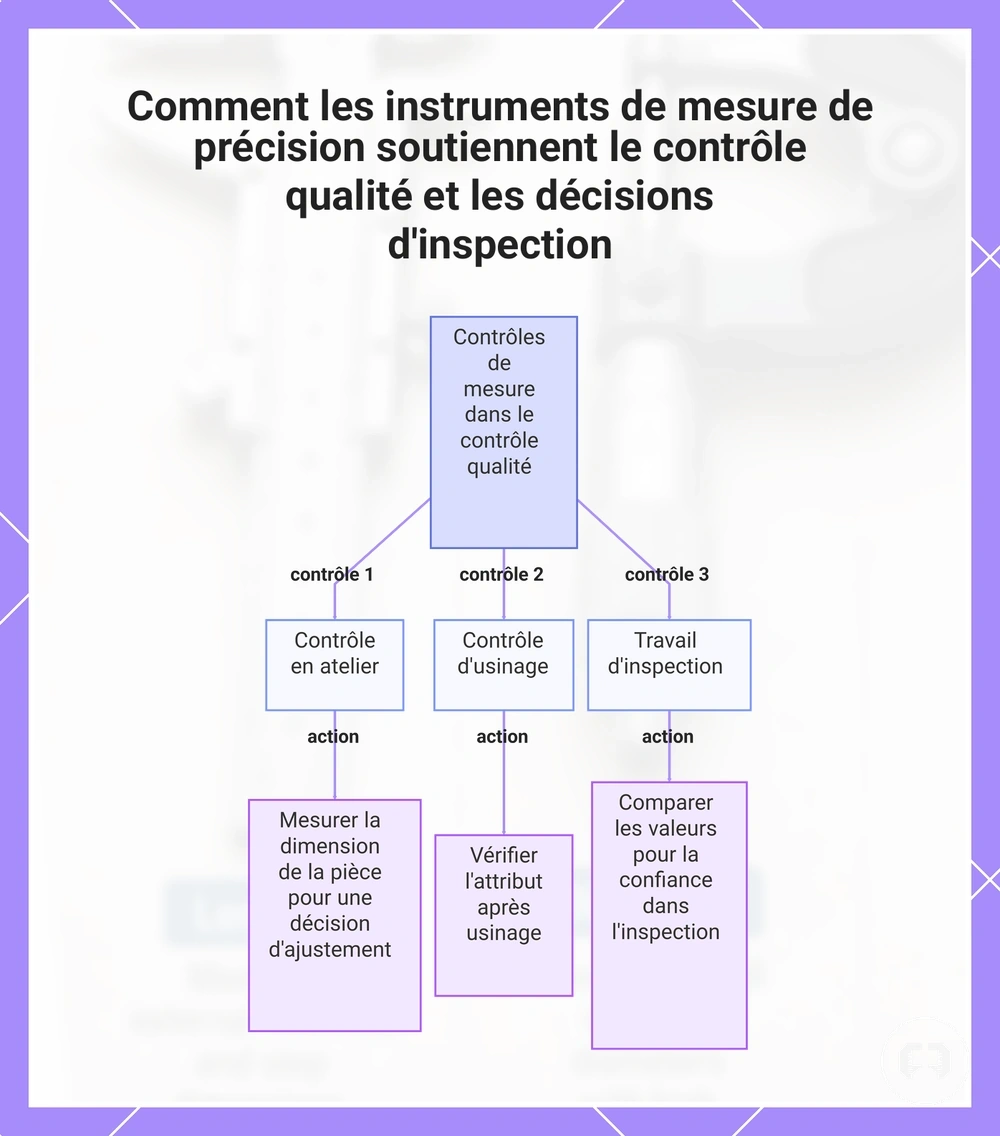

Ce graphique montre les trois principaux types de contrôles de mesure dans le contrôle qualité et l'action spécifique que chacun implique pour soutenir une décision d'ajustement ou d'inspection.

Exemples de base d'outils de mesure de précision

Des exemples de base d'outils de mesure de précision aident à rendre la catégorie plus concrète en montrant comment chaque catégorie d'outil se rapporte à une fonction de mesure. Plutôt que de fournir une liste complète, les exemples ci-dessous regroupent les instruments de mesure courants selon ce qu'ils mesurent habituellement. Ces exemples sont organisés par fonction de mesure.

Les exemples courants incluent les pieds à coulisse, les micromètres, les jauges, les indicateurs et les outils de profondeur. Les pieds à coulisse mesurent couramment les dimensions extérieures, intérieures et de profondeur, tandis que les micromètres mesurent couramment l'épaisseur et les petites différences dimensionnelles. Les jauges et les indicateurs sont souvent utilisés pour évaluer une condition de la pièce ou comparer un attribut mesuré lors de l'inspection, et les outils de profondeur sont utilisés pour mesurer la profondeur de trous, de rainures ou de caractéristiques similaires. Ensemble, ces exemples relient chaque catégorie d'outil à son attribut mesuré.

Ces exemples visent à aider les débutants à comprendre comment différents instruments de mesure remplissent différentes fonctions de mesure. L'outil le plus adapté dépend de l'attribut mesuré et de la condition d'utilisation, de sorte qu'un outil exemple ne doit pas être considéré comme un remplacement pour un autre. Cette présentation introduit de grandes catégories d'outils sans constituer un guide complet des types ni un guide d'achat.

Les exemples de base d'outils de mesure de précision peuvent être organisés par fonction de mesure, comme indiqué ci-dessous.

Outil exemple	Ce qu'il mesure couramment	Condition d'utilisation typique	Note de périmètre
Pieds à coulisse	Dimensions extérieures, intérieures et de profondeur	Mesure dimensionnelle générale	Large catégorie d'outils
Micromètres	Épaisseur et petites différences dimensionnelles	Vérifications dimensionnelles plus fines	L'adéquation dépend de la tâche
Jauges	Dimensions sélectionnées ou conditions de la pièce	Tâches d'inspection et de comparaison	Plusieurs catégories de jauges existent
Indicateurs	Mouvement ou condition de la pièce	Travail d'inspection	Utilisé selon la fonction de mesure
Outils de profondeur	Profondeur de trous, rainures ou évidements	Mesure de profondeur	Représente une large catégorie d'outils

Pieds à coulisse et micromètres

Les pieds à coulisse et les micromètres sont des exemples courants d'outils de mesure de précision, chacun conçu pour différents attributs de mesure. Les pieds à coulisse sont couramment utilisés pour la mesure extérieure, la mesure intérieure et la profondeur, tandis que les micromètres sont généralement associés à la mesure d'épaisseur et à la vérification de petites différences dimensionnelles. Ces exemples distinguent les rôles généraux des pieds à coulisse et des micromètres.

Les pieds à coulisse, y compris les pieds à coulisse à vernier et les pieds à coulisse numériques, peuvent mesurer plusieurs dimensions avec un seul instrument, ce qui les rend adaptés lorsque différents attributs de mesure doivent être évalués sur la même pièce. Un micromètre est généralement utilisé pour la mesure d'épaisseur ou d'autres vérifications dimensionnelles fines où de petites différences sont importantes. La condition d'utilisation appropriée dépend de l'attribut de mesure requis et de la tâche de mesure. Dans de nombreux cas, un pied à coulisse peut convenir pour des tâches de mesure flexibles, tandis qu'un micromètre peut être plus adapté pour des vérifications fines de haute précision.

• Mesure extérieure : Les pieds à coulisse mesurent couramment les dimensions externes lorsque des vérifications dimensionnelles générales sont requises.
• Mesure intérieure : Les pieds à coulisse peuvent mesurer les dimensions internes, selon la pièce et la condition d'utilisation appropriée.
• Profondeur : Les pieds à coulisse peuvent mesurer la profondeur de trous, de rainures ou d'évidements à l'aide de leur fonction de mesure de profondeur.
• Épaisseur : Les micromètres sont couramment utilisés pour la mesure d'épaisseur et l'évaluation de petites différences dimensionnelles lorsque cela est approprié pour la tâche.

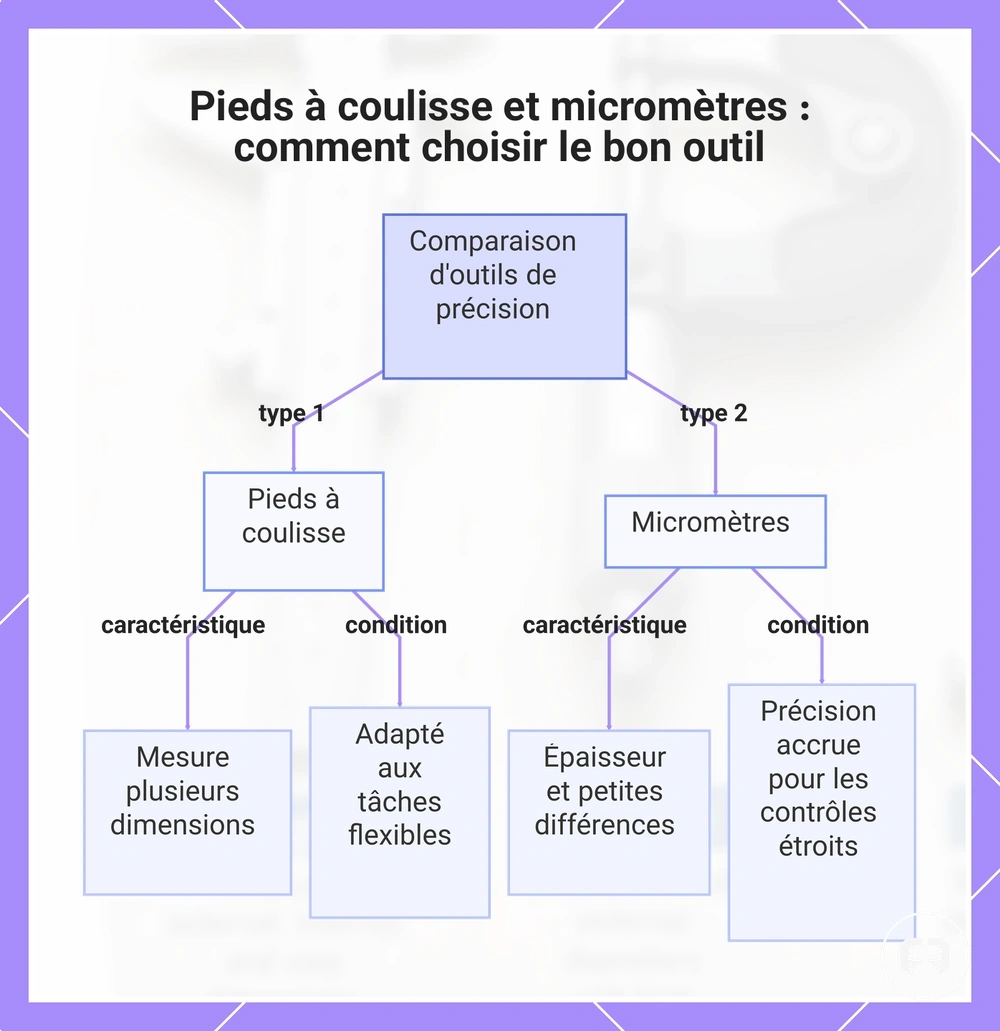

Ce graphique compare les capacités de mesure et les utilisations typiques des pieds à coulisse et des micromètres, vous aidant à choisir l'outil adapté à votre tâche.

Jauges, indicateurs et outils de profondeur

Lorsqu'une tâche de mesure dépasse la mesure de base de longueur ou d'épaisseur, les jauges, les indicateurs et les outils de profondeur servent d'exemples spécifiques à la tâche pour vérifier différentes conditions et caractéristiques de la pièce. Chaque groupe d'outils soutient une fonction de mesure distincte en reliant la condition vérifiée à l'attribut mesuré et à la décision soutenue. Ce sont des exemples spécifiques à la tâche plutôt qu'une gamme complète d'outils de mesure.

Les jauges sont couramment utilisées pour vérifier si une condition ou une dimension de la pièce répond à l'exigence prévue, soutenant une décision d'inspection. Les indicateurs, y compris les comparateurs à cadran, montrent couramment des conditions telles que le voile ou l'alignement en indiquant les changements de l'attribut mesuré lors de l'inspection. Les outils de profondeur, y compris les jauges de profondeur, sont utilisés pour la mesure de profondeur de trous, rainures, évidements ou autres caractéristiques de la pièce lorsque la profondeur est l'attribut requis. Par exemple, mesurer la profondeur d'un évidement peut aider à déterminer si cette caractéristique satisfait l'exigence prévue pour la tâche.

Ces exemples présentent uniquement des fonctions de mesure courantes. Des catégories plus détaillées de jauges, d'indicateurs et d'outils de profondeur relèvent d'une discussion plus large sur les types d'outils de mesure de précision plutôt que de cette section d'exemples introductifs.

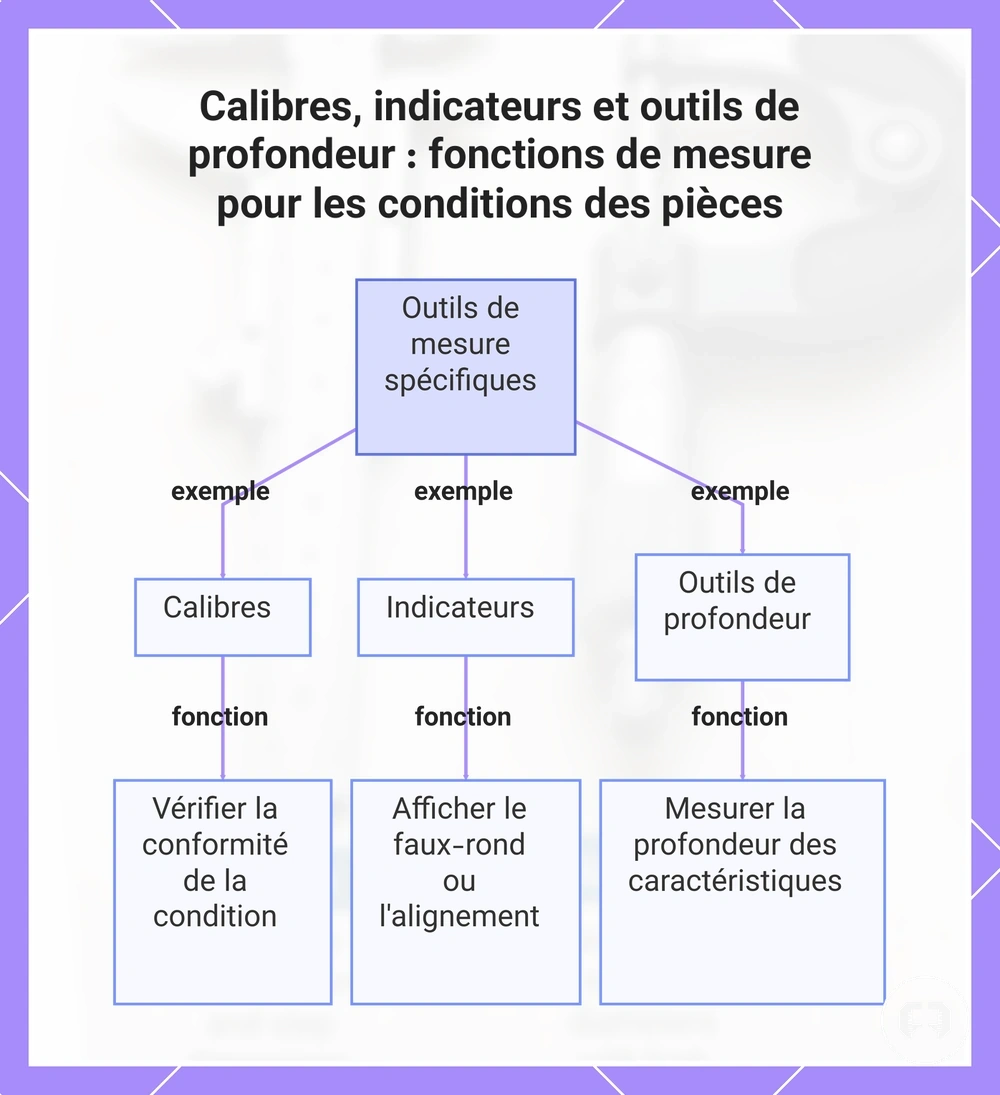

Ce graphique présente les principales fonctions de mesure des calibres, indicateurs et outils de profondeur comme exemples spécifiques pour vérifier les conditions et caractéristiques des pièces.
