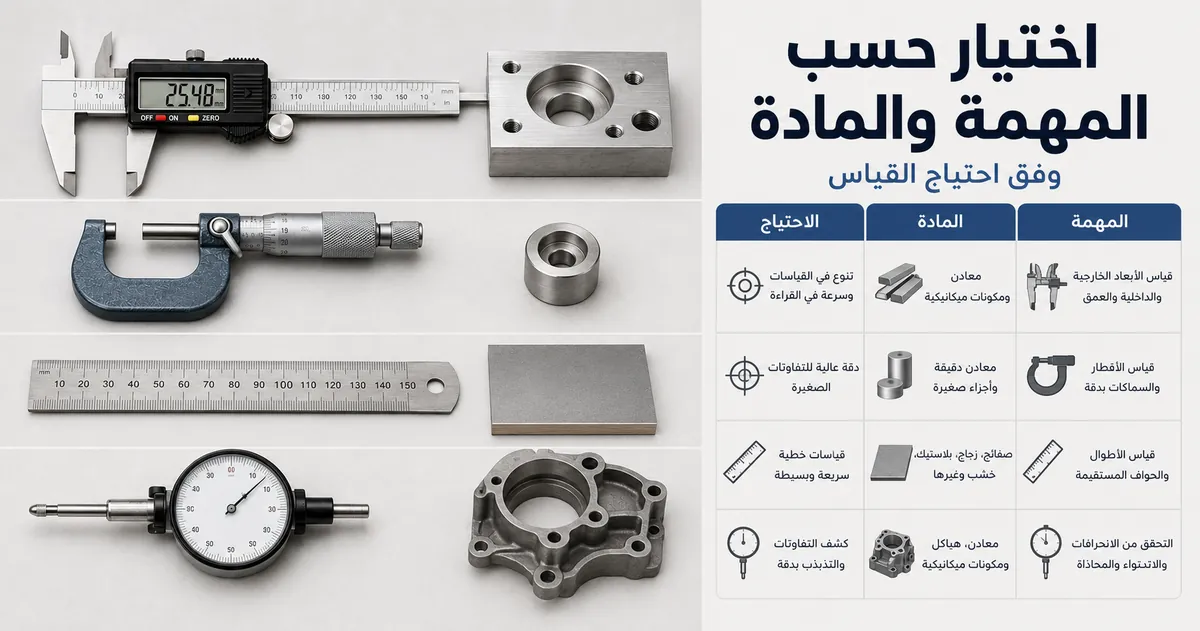

توافق أدوات القياس الدقيقة حسب المهمة والمادة واحتياج القياس

يشير توافق أدوات القياس الدقيقة إلى التناسب بين سياق القياس وقدرة الأداة على إنتاج قراءة قابلة للاستخدام وقابلة للتكرار. يعتمد ذلك على مدى توافق الأداة مع متطلبات المهمة، وسلوك مادة قطعة العمل، واحتياج القياس المحدد. عمليًا، التوافق ليس خاصية ثابتة للأداة وحدها بل حالة تتشكل بفعل متطلبات الوصول، والمدى، والدقة، والتفاوت.

في حالات الاستخدام الفعلية، يتغير التوافق تبعًا لما إذا كان القياس يشمل أجزاء صغيرة، أو وصولًا مقيدًا، أو أنواع قياس مختلفة مثل الفحوصات الداخلية أو الخارجية أو فحوصات العمق. قد تعتمد القراءة المستقرة على كيفية تلامس الأداة مع السطح، ومدى المساحة المتاحة للمحاذاة، وما إذا كانت المادة صلبة كالمعدن أو أكثر قابلية للانضغاط كالخشب أو المكونات اللينة. تؤثر هذه العوامل في ما إذا كان القياس يظل متسقًا عبر المحاولات المتكررة.

يُحدد التوافق من خلال مطابقة ظروف القياس مع قدرة الأداة بدلاً من افتراض ملاءمة عالمية. عندما يتغير تعقيد المهمة، أو سلوك المادة، أو متطلبات التفاوت، قد تتغير ملاءمة أداة القياس الدقيقة. يهيئ هذا القسم النظرة المنظمة لمتغيرات سياق القياس التي تحدد كيفية تقييم التوافق.

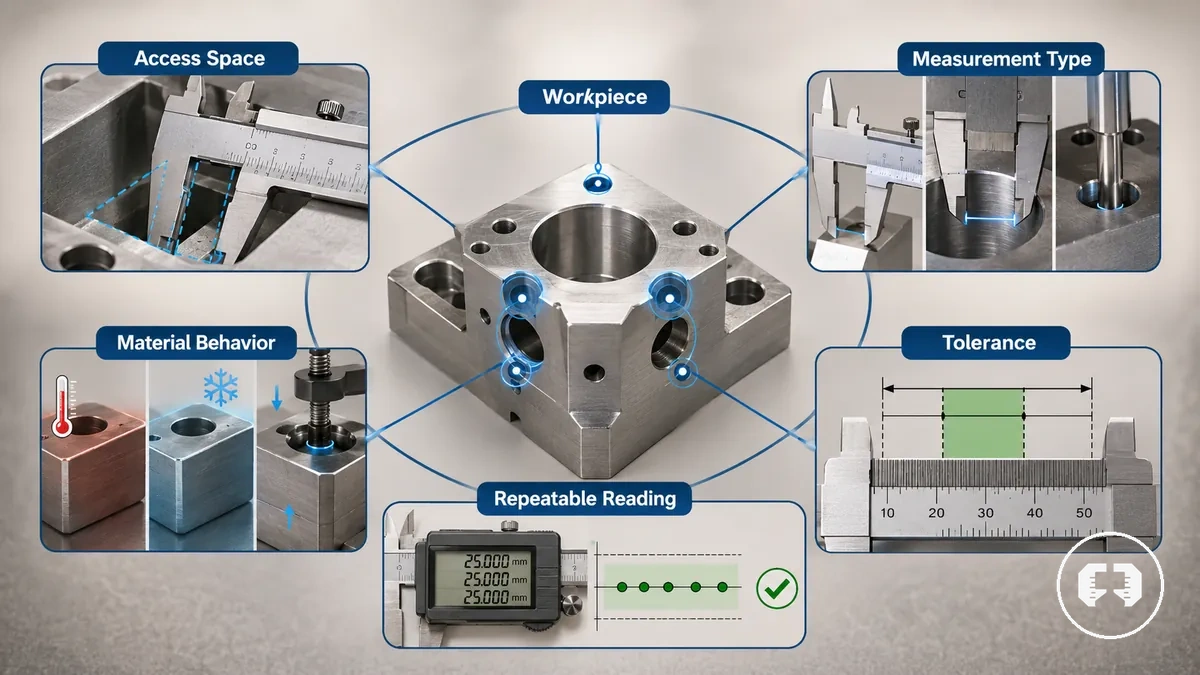

سياق القياس الذي يحدد توافق الأداة

سياق القياس هو مجموعة الظروف التي تحدد ما إذا كانت أدوات القياس الدقيقة قادرة على إنتاج قراءة مفيدة وقابلة للتكرار. يحدد كيف يرتبط توافق الأداة بقطعة العمل، ونوع القياس، ومساحة الوصول، ومتطلبات التفاوت، وسلوك المادة. عمليًا، يؤطر شروط الملاءمة التي تتحكم في إمكانية تحقيق قراءة مستقرة قابلة للتكرار في حالة معينة.

قطعة العمل ذات مساحة وصول محدودة، أو سلوك مادة مختلط، أو متطلب تفاوت ضيق تغير كيفية إجراء القياس. يؤثر نوع القياس، مثل الفحص الداخلي أو الخارجي أو القائم على العمق، بشكل إضافي على كيفية تفاعل أدوات القياس الدقيقة مع السطح وطريقة القراءة. في الحالات المعقدة، قد يرجع المستخدمون إلى نظرة عامة على أدوات القياس الدقيقة للحصول على سياق أوسع لفئات الأدوات قبل تضييق الاختيار بناءً على شروط الملاءمة.

• حالة قطعة العمل — تحدد ما إذا كان استقرار السطح يدعم قراءة قابلة للتكرار أو يُحدث تباينًا.
• نوع القياس — يحدد ما إذا كانت طرق القراءة الداخلية أو الخارجية أو القائمة على العمق مطلوبة.
• مساحة الوصول — تؤثر في إمكانية محاذاة الأداة فعليًا مع نقطة القياس.
• متطلب التفاوت — يحدد مدى دقة القراءة المطلوبة بالنسبة للتباين المقبول.
• سلوك المادة — يؤثر في التشوه، والمقاومة، واتساق القياس.
• الدقة وطريقة القراءة — تؤثر في وضوح إمكانية تفسير الفروق الصغيرة.
• شروط الملاءمة الإجمالية — تجمع جميع المتغيرات لتحديد توافق الأداة في السياق.

يقيم هذا القسم شروط الملاءمة بدلاً من ترتيب أنواع الأدوات الفردية، لأن التوافق يعتمد على كيفية تفاعل متغيرات سياق القياس لا على قاعدة اختيار عالمية للأداة.

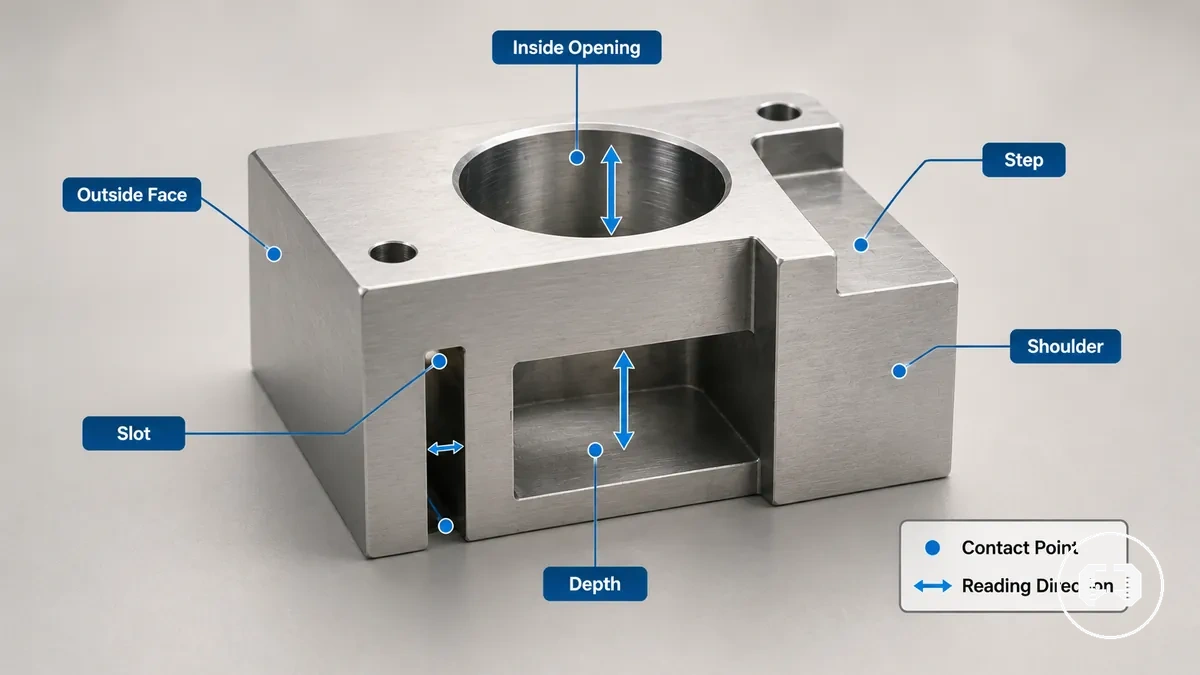

ميزات القياس التي يجب أن تصل إليها الأداة

تحدد ميزات القياس ما يجب أن تصل إليه أداة القياس الدقيقة فيزيائيًا ووظيفيًا قبل أن تصبح الدقة أو السعر ذا صلة. يعتمد توافق الأداة أولاً على الوصول إلى نقطة التلامس المطلوبة واتباع اتجاه القراءة الصحيح على قطعة العمل. لذلك يجب تأكيد الوصول إلى الميزة قبل تقييم أداء القياس.

تسمح الأسطح الخارجية عادةً بالتلامس المباشر، بينما تتطلب الفتحات الداخلية وصولاً داخليًا ومحاذاة مضبوطة. يغير كل من العمق، والدرجة، والكتفين، والشقوق، والأجزاء الصغيرة، ومناطق التلامس المقيدة نقطة التلامس المطلوبة، واتجاه القراءة، ومدى وصول الأداة. على سبيل المثال، قد يتطلب شق ضيق أو كتف غائر قدرة وصول مختلفة عن سطح خارجي مكشوف، حتى عندما يكون احتياج القياس متشابهًا فيما عدا ذلك.

يجمع الجدول أدناه ميزات القياس الشائعة حسب متطلب الوصول لا حسب نوع المنتج. قد تؤدي ظروف الوصول المختلفة للميزات إلى فئات أدوات مختلفة؛ راجع أنواع أدوات القياس الدقيقة للحصول على إرشادات أوسع حول الفئات.

الميزة المطلوب الوصول إليها	متطلب التلامس أو الوصول	قدرة الأداة على الفحص	تأثير القرار
الأسطح الخارجية	تلامس سطحي مباشر	وصول خارجي مستقر	يدعم القياس المباشر
الفتحات الداخلية	وصول داخلي	مدى قياس داخلي	يتطلب تلامسًا داخليًا
العمق	مسار تلامس عمودي	قدرة قياس العمق	يعتمد على وصول ثابت
الدرجة والكتفين	سطح قياس مزاح	محاذاة تلامس الحافة	يتطلب تحديد موضع مضبوط
الشقوق	منطقة تلامس ضيقة	مدى وصول مقيد للأداة	قد يحد من وصول القياس
الأجزاء الصغيرة ومناطق التلامس المقيدة	نقطة تلامس محدودة	وصول قياس مضبوط	قد يزيد من مخاطر القياس

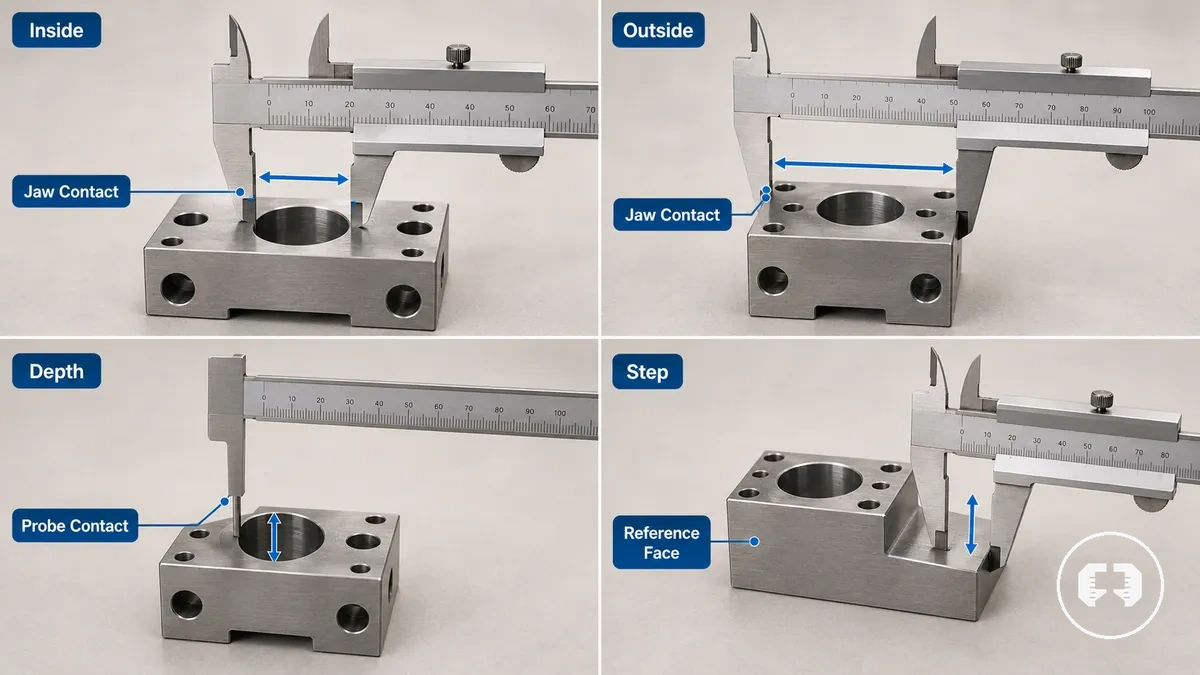

قياسات الداخل والخارج والعمق والدرجة

تستخدم قياسات الداخل والخارج والعمق والدرجة مراجع تلامس وطرق محاذاة مختلفة. يعتمد القياس الداخلي والقياس الخارجي على تلامس الفك، بينما يستخدم قياس العمق تلامس المسبار ويعتمد قياس الدرجة على سطح مرجعي ثابت. يحدد اتجاه التلامس طريقة القياس، لا اسم الأداة.

تختلف أوضاع القياس الأربعة بطريقة التلامس والمحاذاة والسطح المرجعي، مما قد يؤثر على استقرار القراءة عندما يتغير التلامس. يلخص التباين أدناه متطلبات التلامس الموضعي ومخاطر القراءة الرئيسية دون التوسع في اختيار الأداة.

• القياس الداخلي — تلامس الفك على الأسطح الداخلية؛ خطر القراءة الرئيسي هو سوء المحاذاة داخل الفتحة.
• القياس الخارجي — تلامس الفك على الأسطح الخارجية؛ خطر القراءة الرئيسي هو التلامس غير المتساوي أو المحاذاة المائلة.
• قياس العمق — تلامس المسبار من سطح مرجعي؛ خطر القراءة الرئيسي هو عدم استقرار محاذاة المسبار.
• قياس الدرجة — السطح المرجعي يدعم تلامس الدرجة؛ خطر القراءة الرئيسي هو انخفاض استقرار القراءة إذا لم يكن السطح المرجعي ثابتًا باستمرار.

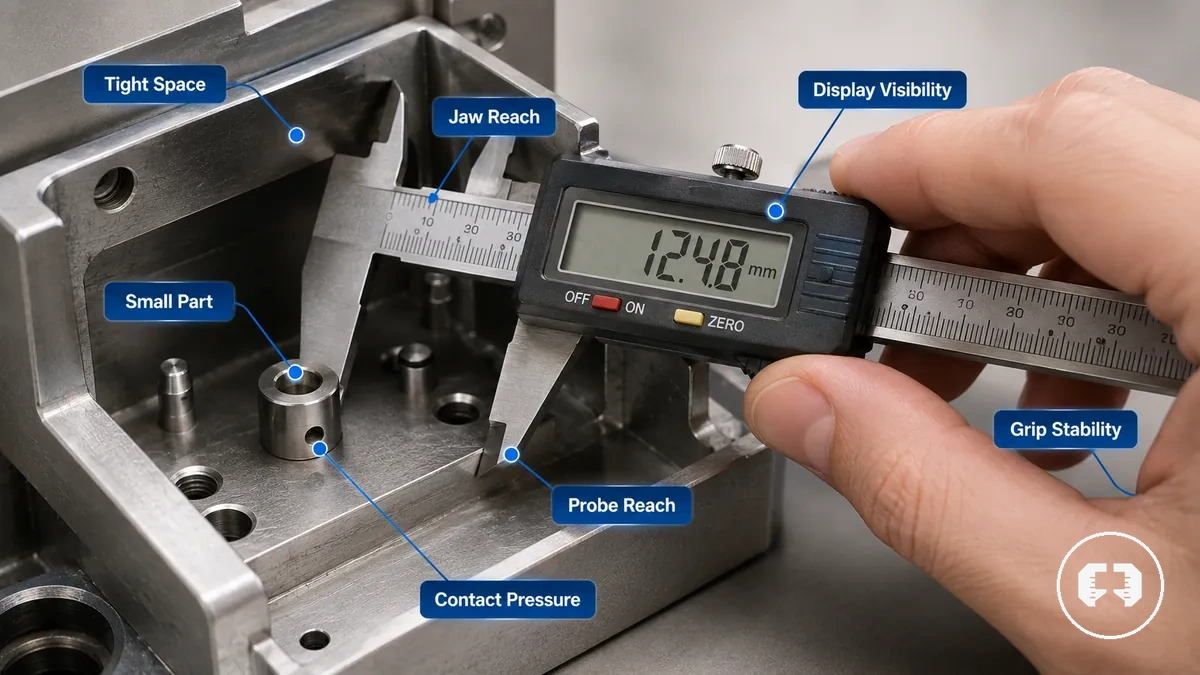

الأجزاء الصغيرة والمساحات الضيقة ومناطق التلامس المحدودة

عند قياس الأجزاء الصغيرة في المساحات الضيقة، يعتمد التوافق على ما إذا كانت الأداة يمكنها الوصول إلى نقطة التلامس دون تقليل السيطرة أو إزعاج قطعة العمل. يغير الوصول المقيد مدى وصول الفك، ومدى وصول المسبار، وظروف المناولة، لذلك يجب تقييم التلامس، ووضوح الشاشة، وقابلية التكرار قبل الاعتماد على القياس.

يمكن أن تجعل مناطق التلامس المحدودة القياس المستقر أكثر صعوبة عندما يتغير ثبات القبضة، أو زاوية الرؤية، أو ضغط التلامس أثناء الاستخدام. قد تكون الأداة مناسبة فقط إذا كان مدى وصول الفك أو مدى وصول المسبار يطابق منطقة العمل المحدودة ويظل وضوح الشاشة واضحًا دون تغيير المحاذاة. قد يؤدي ضغط التلامس المفرط أو حركة الأجزاء الصغيرة إلى تقليل قابلية التكرار، خاصة حيث يحد الوصول المقيد من التلامس المستقر.

قبل القياس في ظروف الوصول المقيد، تحقق مما يلي:

• الوصول — تأكد من أن مدى وصول الفك أو مدى وصول المسبار يمكنه الوصول إلى نقطة القياس دون عائق.
• الثبات — تحقق من أن ثبات القبضة يمنع قطعة العمل من الحركة أثناء التلامس.
• وضوح الرؤية — تأكد من أن وضوح الشاشة يسمح برؤية القراءة مع الحفاظ على المحاذاة.
• الضغط — استخدم فقط ضغط تلامس كافٍ للحفاظ على التلامس وتقليل خطر إزعاج قطعة العمل.
• قابلية التكرار — أعد القياس تحت نفس ظروف التلامس لتأكيد الاتساق عندما يكون الوصول محدودًا.

الظروف المادية والسطحية التي تؤثر على ملاءمة الأداة

يمكن أن يغير سلوك المادة ملاءمة الأداة حتى عندما يظل نوع القياس كما هو. تؤثر حالة السطح على ضغط التلامس، والتآكل عند نقطة التلامس، وقابلية التكرار، وعليه قد تتطلب مهمة القياس نفسها معالجة مختلفة لمواد قطع العمل المختلفة. يصبح سلوك المادة جزءًا من قرار ملاءمة الأداة بدلاً من أن يكون اعتبارًا منفصلاً.

عند قياس معدن ذي سطح مشغول، قد يغير تشطيب السطح، أو النتوءات، أو الأسطح الخشنة، أو الطلاءات كيفية إنشاء التلامس والحفاظ عليه. في المقابل، قد يستجيب الخشب أو أي مادة ناعمة أخرى لضغط التلامس من خلال خطر الانضغاط، مما قد يؤثر على قابلية التكرار ويزيد من احتمال تلف السطح عندما لا يكون الضغط مناسبًا لقطعة العمل. تتطلب الأسطح الصلبة والأسطح القابلة للانضغاط معالجة تلامس مختلفة لأن سلوك المادة يؤثر على القياس بشكل مختلف.

حالة المادة	تأثير القياس	قرار ملاءمة الأداة
معدن ذو سطح مشغول	قد يؤثر تشطيب السطح، أو النتوءات، أو الخشونة، أو الطلاءات على اتساق التلامس	استخدم تلامسًا يناسب حالة السطح ويدعم قابلية التكرار
خشب أو مادة ناعمة	قد يزداد خطر الانضغاط والتلف المحتمل للسطح مع ارتفاع ضغط التلامس	استخدم ضغط قياس يتناسب مع سلوك المادة واحتياج القياس

عندما تختلف نتائج القياس، راجع سلوك المادة قبل تغيير أسلوب القياس. قد تؤدي مطابقة ضغط التلامس مع حالة السطح إلى تحسين قابلية التكرار عندما تظل قطعة العمل ثابتة وتكون طريقة التلامس مناسبة للمادة.

المعادن والأجزاء المشغولة والأسطح الصلبة للعمل

عند قياس المعدن والأجزاء المشغولة والسطح الصلب، يعد التلامس المستقر والمحاذاة الدقيقة الشرطين المحليين الأساسيين للحصول على قراءة موثوقة. قد يدعم السطح المشغول تلامسًا متسقًا، بينما يحدد متطلب التفاوت ما إذا كانت هناك حاجة لدقة أعلى للقياس. يظل التلامس المستقر المعيار الرئيسي لأن حالة السطح يمكن أن تؤثر على قابلية التكرار.

عندما تختلف القراءات، راجع السطح المعدني قبل تغيير أسلوب القياس. قد تؤثر النتوءات أو الحواف الخشنة أو التغيرات في تشطيب السطح على المحاذاة وتزيد من خطر خطأ القراءة، بينما قد تؤثر الحرارة الناتجة عن المناولة الحديثة أو تآكل التلامس على ظروف القياس في بعض الحالات. قد تكون الأداة ذات الدقة الأعلى مناسبة فقط عندما يبرر متطلب التفاوت ذلك وليس لكل قياس معدني.

• تشطيب السطح — قد يدعم السطح المشغول الأكثر نعومة تلامسًا ومحاذاة أكثر اتساقًا.
• النتوءات — يمكن أن تؤثر النتوءات أو الحواف الخشنة على نقاط التلامس ويجب أخذها في الاعتبار قبل تفسير القراءة.
• المناولة الحرارية — قد تؤثر الحرارة الناتجة عن المناولة الحديثة على ظروف القياس حتى تستقر قطعة العمل.
• المحاذاة — حافظ على تلامس مستقر مع قطعة العمل الصلبة لدعم قابلية التكرار عندما يكون متطلب التفاوت أعلى.

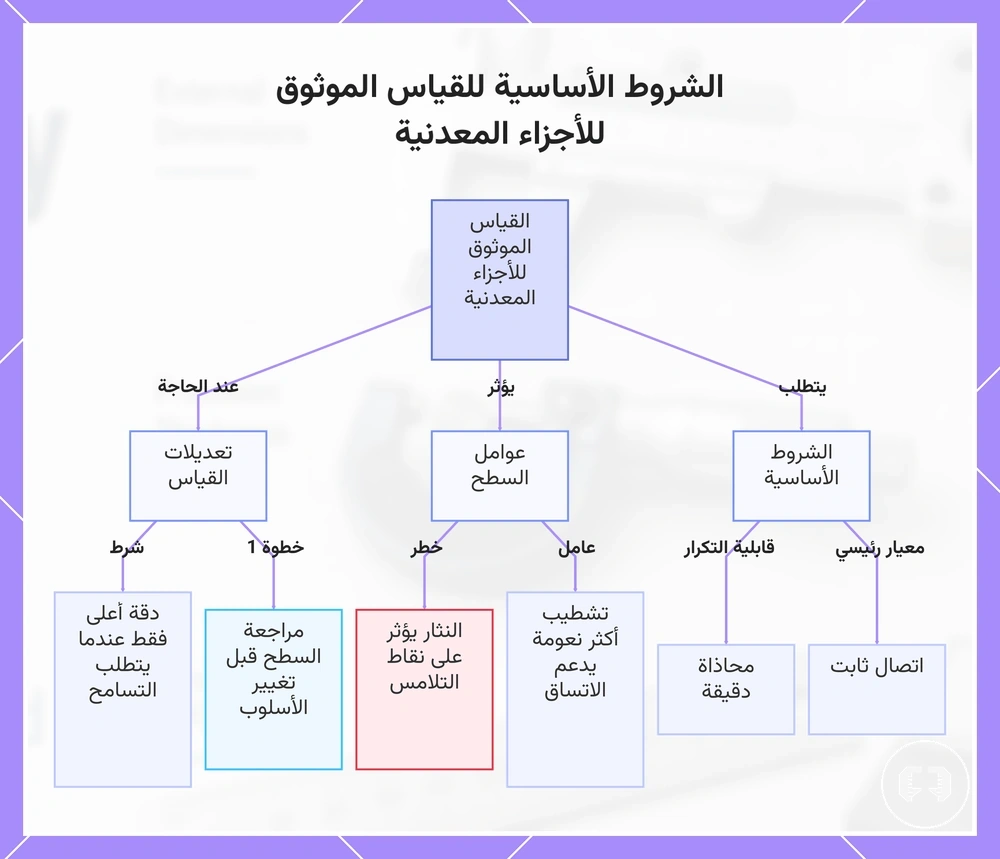

يوضح هذا المخطط الشروط الأساسية وعوامل السطح وخطوات التعديل للحصول على قياسات موثوقة على الأجزاء المعدنية والمشغولة والأسطح الصلبة.

الخشب والمواد الناعمة والأسطح الحساسة للانضغاط

عند قياس الخشب أو المواد الناعمة أو الأسطح الأخرى الحساسة للانضغاط، يمكن أن يؤثر ضغط القياس على القراءة لأن قطعة العمل قد تتشوه تحت التلامس. قد يؤثر نسيج السطح، والتخطيط، والأجزاء المرنة، والرطوبة أيضًا على ظروف التلامس، اعتمادًا على المادة وحالة سطحها. بالمقارنة مع القراءة ذات الحافة الصلبة على سطح صلب، يتطلب السطح القابل للانضغاط تفسيرًا أكثر اعتدالًا لأن خطر الانضغاط يمكن أن يؤثر على قابلية التكرار.

عندما تختلف القراءات، انظر أولاً فيما إذا كان اتساق الضغط أو التباين السطحي يؤثر على القياس. قد يستجيب تخطيط الخشب واللدائن الناعمة والأجزاء المرنة الأخرى للتلامس بشكل مختلف، وقد يحدث انطباع سطحي عندما يتجاوز ضغط القياس ما يمكن للمادة تحمله. لذلك يجب أن تعكس توقعات التفاوت حالة قطعة العمل بدلاً من افتراض سلوك متطابق عبر جميع المواد.

قبل تفسير القياس على سطح حساس للانضغاط، تحقق مما يلي:

• ضغط القياس — استخدم تلامسًا متسقًا لتقليل التباين غير الضروري.
• نسيج السطح — ضع في الاعتبار ما إذا كان التخطيط أو السطح غير المستوي قد يؤثر على نقطة التلامس.
• حركة الجزء — تأكد من بقاء الأجزاء المرنة ثابتة أثناء القياس.
• توقعات التفاوت — طابق التوقعات مع حالة المادة عندما قد يؤثر الانضغاط أو الانطباع على قابلية التكرار.

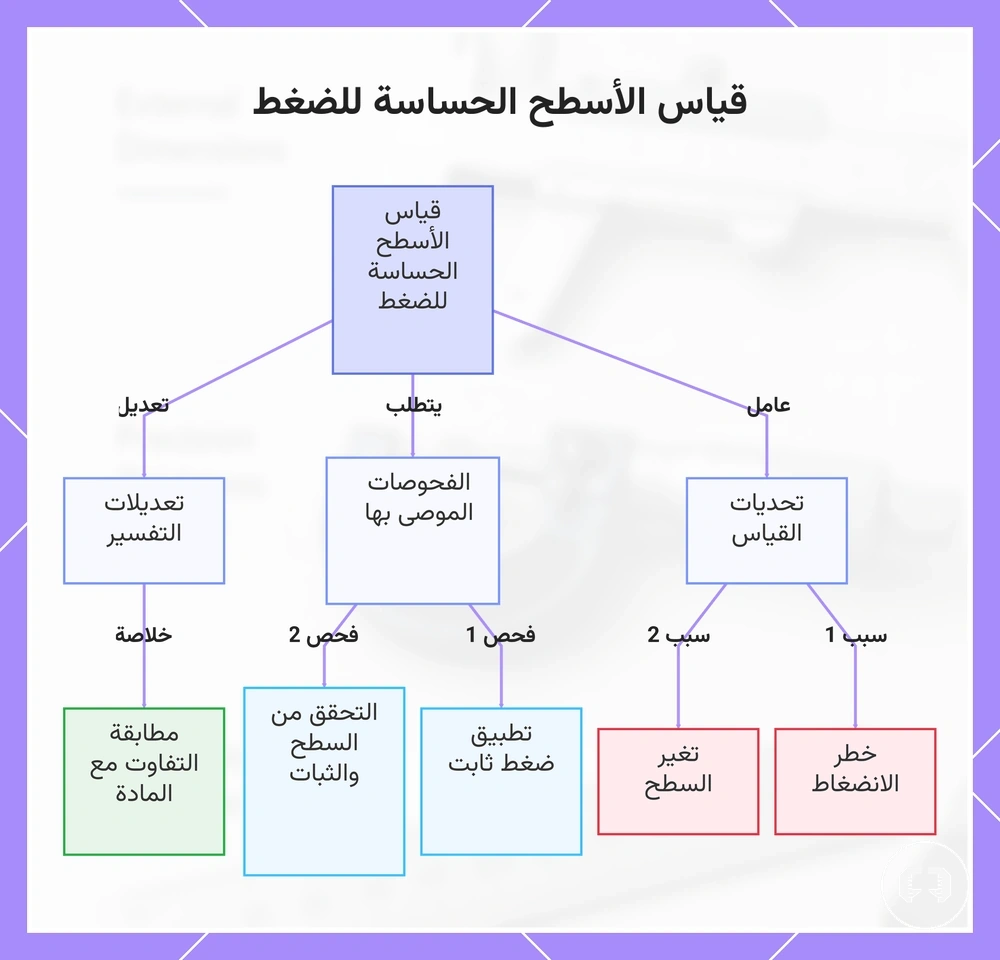

يعرض هذا المخطط العوامل الرئيسية التي تؤثر على دقة القياس على الأسطح القابلة للضغط والفحوصات الموصى بها لضمان قراءات موثوقة.

حدود المدى والتمييز والتفاوت حسب احتياج القياس

تعتمد قدرة القياس على مطابقة المدى والتمييز والتفاوت للأداة مع القياس المطلوب والتباين المقبول له. أداة القياس مناسبة فقط عندما تدعم هذه المعايير القرار المقصود لا مجرد عرض قيمة. يجب تقييم القدرة وفقًا لاحتياج القياس، لا وفقًا لمواصفة واحدة.

يحدد المدى ما إذا كان القياس المطلوب يقع ضمن الشوط القابل للاستخدام مع ترك هامش عملي لتحديد موضع مستقر. عندما يقترب امتداد القياس من نهاية الشوط القابل للاستخدام، قد يصبح التلامس المتسق وقابلية التكرار أكثر صعوبة، اعتمادًا على ظروف القياس.

يحدد التمييز الزيادات القابلة للقراءة، بينما يحدد التفاوت التباين المسموح به الذي يظل مناسبًا للقرار المتخذ. تساعد قابلية التكرار في تأكيد بقاء القراءات متسقة تحت ظروف مماثلة. للحصول على شرح أكثر تفصيلاً لهذه المعايير المرتبطة، راجع عوامل مدى القياس والتفاوت.

التمييز الأعلى وحده لا يعوض ضعف الوصول أو التلامس غير الصحيح أو ملاءمة المادة غير المناسبة، لذلك يجب تقييم هذه المعايير معًا بدلاً من تقييمها بشكل مستقل.

المعيار	ما يجب التحقق منه	لماذا يهم	تأثير القرار
المدى	يناسب القياس المطلوب ضمن الشوط القابل للاستخدام والهامش العملي	يدعم تغطية قياس كاملة	يحدد ما إذا كان يمكن إكمال القياس بشكل مناسب
التمييز	تتوافق الزيادات القابلة للقراءة مع احتياج القياس	يساعد في تمييز الفروق ذات الدلالة	قد يدعم اتخاذ قرارات أكثر وضوحًا عند الاقتضاء
التفاوت	يتوافق التباين المسموح به مع متطلبات المهمة	يحافظ على ملاءمة القراءة للقرار المقصود	يساعد في تحديد ما إذا كانت النتيجة كافية للتطبيق
قابلية التكرار	قراءات متسقة تحت ظروف مماثلة	يقلل التباين بين القياسات المتكررة	يدعم الثقة في قرارات القياس

مدى القياس وهامش الشوط ومدى وصول المسبار

يجب أن يغطي مدى القياس القيمة المطلوبة، لكن يجب أن يناسب الوصول الفيزيائي قطعة العمل أيضًا. تحتاج الأداة المناسبة إلى مدى قابل للاستخدام كافٍ، ومدى وصول للمسبار، وعمق فك للوصول إلى نقطة القياس بهامش شوط عملي. يحدد مدى القياس المقياس، بينما يحدد المدى القابل للاستخدام ما إذا كان يمكن إجراء القياس فعليًا.

عندما يكون الخلوص محدودًا أو تقيد هندسة قطعة العمل الوصول المادي، قد لا يكون المدى الاسمي وحده كافيًا. على سبيل المثال، قد يكون للأداة مدى قياس مناسب لكنها قد لا تزال غير قادرة على الوصول إلى ميزة غائرة إذا كان مدى وصول المسبار، أو طول المسبار، أو عمق الفك، أو الخلوص المتاح محدودًا. ينبغي النظر في معايير الحجم هذه معًا:

• مدى القياس والمدى القابل للاستخدام — تأكد من أن امتداد القياس المطلوب يقع ضمن المدى القابل للاستخدام مع ترك هامش شوط عملي.
• عمق الفك — تحقق من أن عمق العنق أو عمق الفك يوفر وصولاً ماديًا كافيًا لنقطة التلامس.
• مدى وصول المسبار — تأكد من أن طول المسبار مناسب عندما يكون موقع القياس غائرًا أو يصعب الوصول إليه.
• الخلوص وهندسة قطعة العمل — تحقق من أن الميزات المحيطة تسمح للأداة بالوصول إلى منطقة القياس والمحاذاة معها.

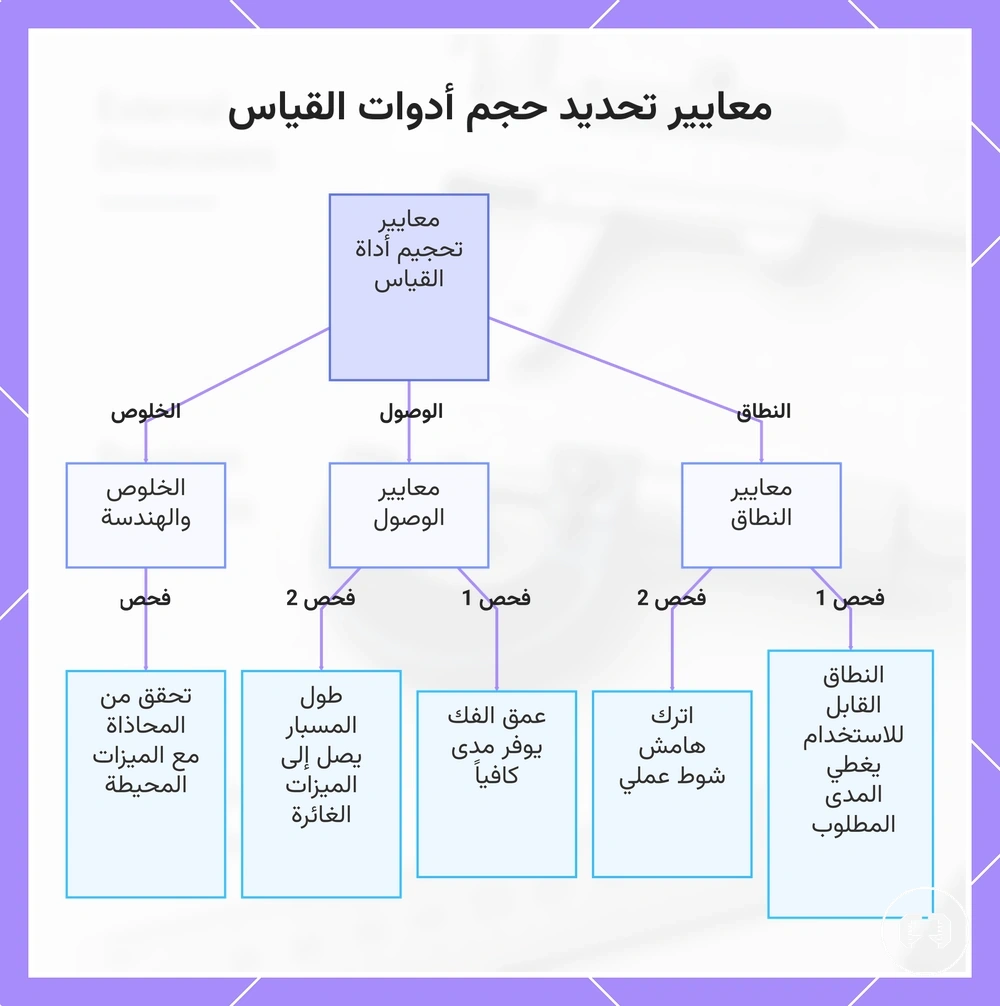

يوضح هذا المخطط المعايير الرئيسية الثلاثة التي يجب فحصها عند اختيار أداة قياس: النطاق القابل للاستخدام، والوصول المادي (عمق الفك ومدى المسبار)، والخلوص مع هندسة قطعة العمل.

متطلبات التفاوت والتمييز القابل للقراءة

يجب تقييم متطلبات التفاوت والتمييز القابل للقراءة معًا عند تحديد ما إذا كان القياس مناسبًا للغرض المقصود منه. يجب أن تدعم زيادة القراءة التفاوت المطلوب، بينما تساعد قابلية التكرار في تحديد ما إذا كانت القياسات المتشابهة تظل متسقة. لذلك يوفر متطلب التفاوت السياق لتفسير التمييز القابل للقراءة.

عندما يكون نطاق التفاوت ضيقًا، قد لا يكون التمييز القابل للقراءة وحده كافيًا إذا كانت قابلية قراءة المشغل أو قابلية التكرار تحد من التفسير المتسق. قد تدعم زيادة القراءة الأكثر دقة القياس فقط عندما تتوافق مع الخطأ المقبول الخاص بالسياق ويمكن للأداة إنتاج قراءات قابلة للتكرار. قارن هذه المعايير معًا بدلاً من الاعتماد على تفاصيل الشاشة وحدها.

المعيار	دور القرار
زيادة القراءة والتمييز القابل للقراءة	يجب أن يتوافق مع متطلب التفاوت بحيث تدعم زيادة الشاشة أو المقياس التفاوت المطلوب.
قابلية التكرار	تظهر ما إذا كانت القياسات المتشابهة تظل متسقة في ظل ظروف مماثلة.
انعكاس القرار	تعتمد الملاءمة على العلاقة بين نطاق التفاوت، وقابلية قراءة المشغل، وقابلية التكرار، والخطأ المقبول الخاص بالسياق بدلاً من الاعتماد على تفاصيل شاشة أدق وحدها.

فئات الأدوات المتوافقة مع احتياجات القياس

يجب مطابقة فئات الأدوات مع احتياج القياس بدلاً من الاختيار بناءً على اسم الفئة وحده. تعتمد فئة الأداة المناسبة على ميزة القياس، وحالة المادة، والمدى، والوصول، والتفاوت، وأي قيد يؤثر على نتيجة القرار. قد تكون مجموعة أدوات قياس ذات فائدة عامة كافية للمهام العامة، بينما قد يكون نوع الأداة المتخصصة أكثر أمانًا عندما يحد قيد معين من القياس الموثوق.

تساعد ميزات القياس والوصول المادي في تمييز فئات الأدوات. يمكن للفرجار دعم القياسات الداخلية والخارجية والعمق والدرجة عبر العديد من المهام العامة، بينما غالبًا ما تؤخذ الميكرومترات في الاعتبار عندما تتطلب الأبعاد الصغيرة والفحوصات القابلة للتكرار تحكمًا أدق. تصبح مقاييس العمق والمؤشرات والمقاييس أكثر صلة عندما يكون العمق أو المحاذاة أو قيد متخصص آخر هو احتياج القياس الأساسي.

استخدم المقارنة أدناه لربط احتياج القياس بفئة ملاءمة مناسبة بدلاً من معاملة فئة أدوات واحدة على أنها مناسبة عالميًا. لمقارنة أوسع للفئات، راجع مقارنة الأدوات حسب الاستخدام.

فئة الأدوات	احتياج القياس الأكثر ملاءمة	القيد الرئيسي	مؤشر القرار
الفرجار	القياسات الداخلية والخارجية والعمق والدرجة	متطلبات الوصول والمدى والتفاوت	مناسب عندما يمكن لأداة واحدة معالجة ميزات قياس متعددة.
الميكرومترات	الأبعاد الصغيرة والفحوصات القابلة للتكرار	مدى قياس محدود	ضع في الاعتبار عند الحاجة إلى تحكم أدق في بُعد محدد.

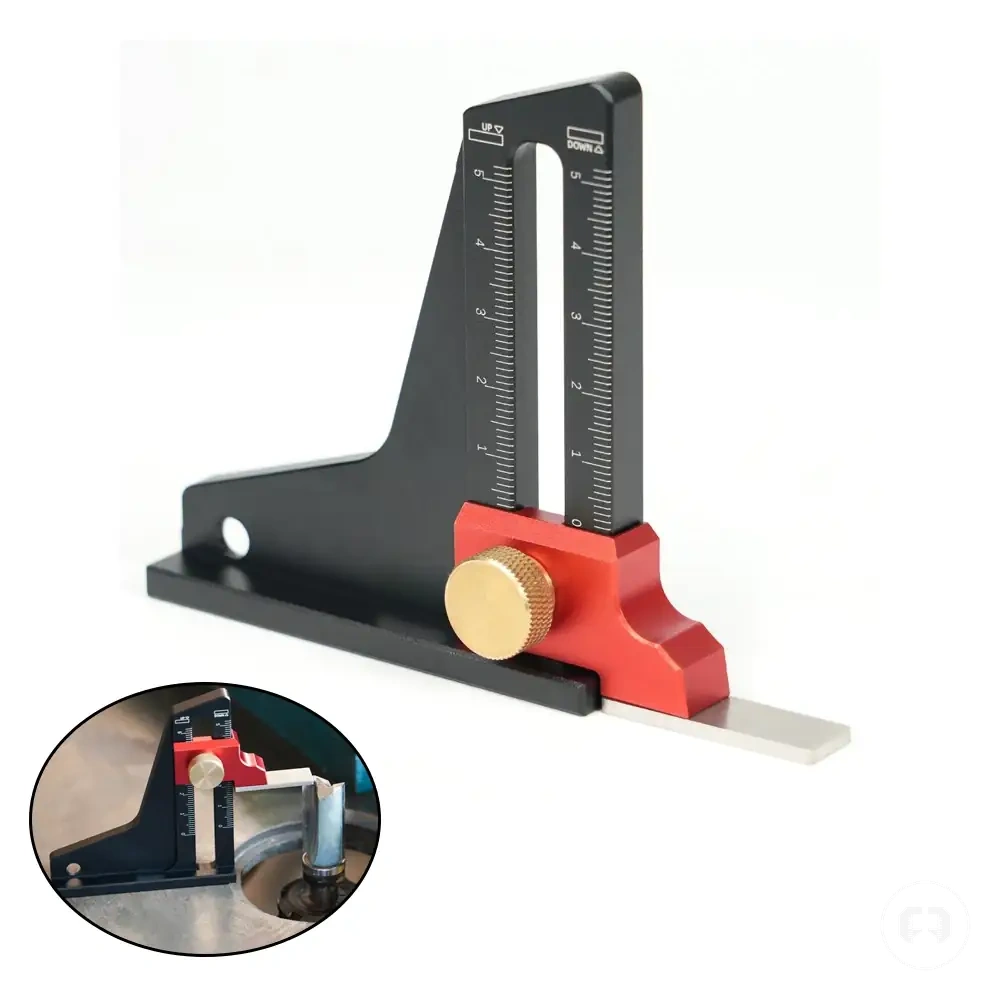

مقاييس العمق	قياسات العمق	مدى وصول المسبار والخلوص	ضع في الاعتبار عندما يكون العمق هو ميزة القياس الأساسية.
المؤشرات والمقاييس	مهام المحاذاة أو المقارنة أو القياس المتخصص	إعداد خاص بالتطبيق	مفيدة عندما يعتمد احتياج القياس على قيد متخصص.

اختر فئة الأداة بمطابقة احتياج القياس مع القيد الحاكم بدلاً من افتراض أن نوع أداة واحد يناسب كل مهمة. قد تكون الأداة الأكثر تخصصًا أكثر أمانًا فقط عندما يبرر ذلك وصول الميزة أو التفاوت أو قابلية التكرار أو شرط قياس آخر. للخطوة التالية في عملية القرار، راجع كيفية اختيار أدوات القياس.

المنتجات أدناه هي أمثلة مفيدة لمقارنة الخيارات المتاحة. قبل أي عملية شراء، تحقق من أن معايير التوافق، والخصائص، وتفاصيل المنتج تناسب احتياجك.

الفرجار للفحوصات الداخلية والخارجية والعمق والدرجة

يتناسب الفرجار مع الفحوصات الداخلية والخارجية وفحوصات العمق والدرجة المختلطة عندما يمكن التعامل مع احتياج القياس من خلال الفكين وقضيب العمق وأسطح الدرجة ضمن المدى القابل للاستخدام للأداة. إنها مفيدة عندما يجب أن تنتقل أداة قياس واحدة بين أوضاع التلامس دون تغيير فئات الأدوات. ملاءمة الفرجار محلية للميزة وخلوص الوصول وجودة القراءة المطلوبة.

للفحوصات الداخلية والخارجية، يجب أن يقوم الفكان بتلامس مستقر بينما تحافظ محاذاة المشغل على اتساق القراءة. لفحوصات العمق، يجب أن يصل قضيب العمق إلى أسفل الميزة من سطح مرجعي ثابت، ولفحوصات الدرجة يجب أن تستقر الأداة بشكل صحيح مقابل سطح الدرجة. قد يكون الفرجار غير كافٍ عندما يكون خلوص الوصول محدودًا، أو يكون المدى أو التمييز المطلوبان خارج قدرة الأداة، أو كان القياس بحاجة إلى قابلية تكرار أكثر تخصصًا مما يمكن أن يوفره فحص الفرجار العام.

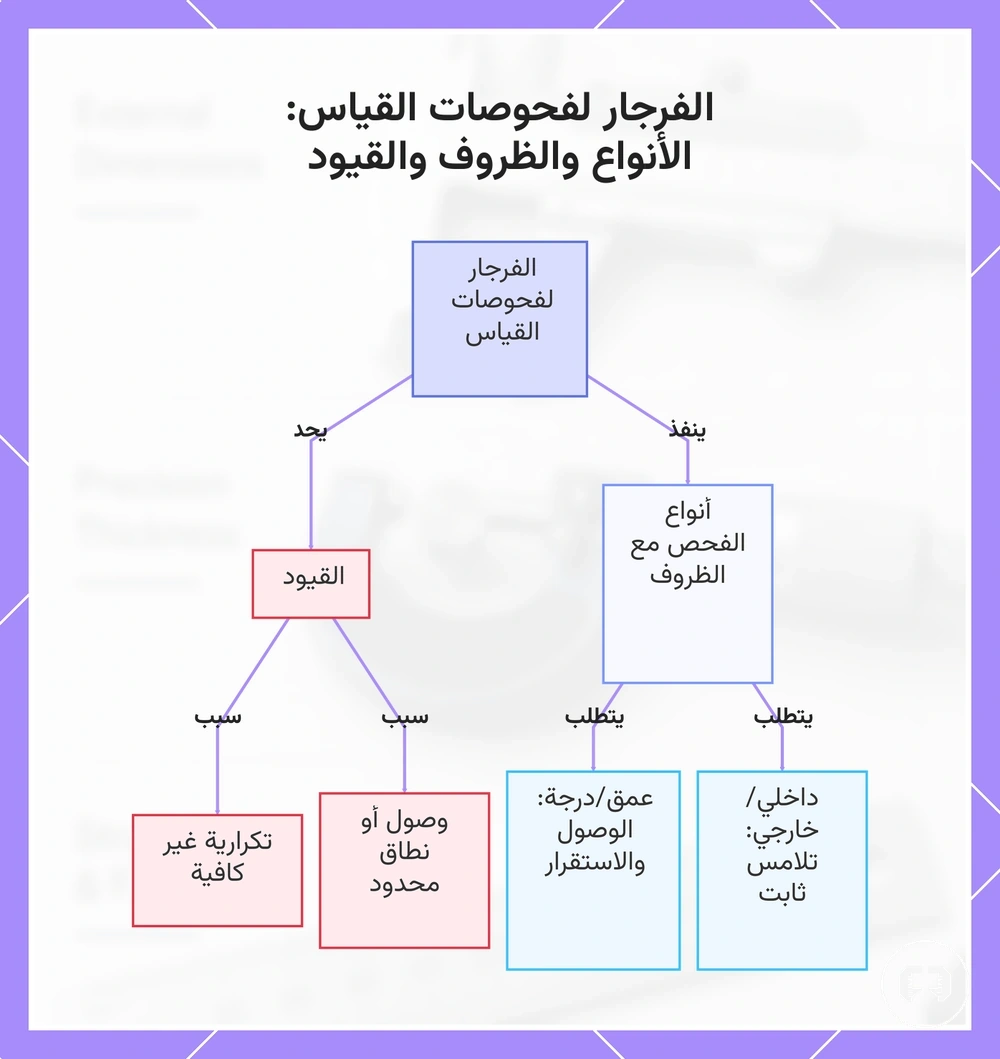

يوضح هذا المخطط فحوصات القياس الرئيسية التي يمكن للفرجار إجراؤها، والظروف المطلوبة لكل منها، والقيود الرئيسية التي قد تجعل الفرجار غير كافٍ.

الميكرومترات والمقاييس للأبعاد الصغيرة والفحوصات القابلة للتكرار

تناسب الميكرومترات والمقاييس الأبعاد الصغيرة والفحوصات القابلة للتكرار عندما تكون هندسة التلامس المضبوطة والإعداد المتسق أكثر أهمية من تعدد الاستخدامات العام. تستخدم الميكرومترات أسطح تلامس محددة، بينما تعتمد المقاييس على مراجع قياس لتكرار نفس حالة القياس. قد يكون هذا الأسلوب أكثر ملاءمة عندما يعتمد متطلب التفاوت على فحوصات قابلة للتكرار لأبعاد صغيرة.

قابلية التكرار وهندسة التلامس هما المحركان لهذا الاختيار.

النوع الفرعي للأداة	معيار الاختيار الأساسي	القيد الموضعي
الميكرومترات	أسطح تلامس مضبوطة للأبعاد الصغيرة والفحوصات القابلة للتكرار	قد تكون أقل ملاءمة عندما يتطلب الأمر وصولاً أوسع أو أوضاع قياس متعددة.
المقاييس	مراجع قياس وإعداد قابل للتكرار للقياس المتكرر	تعتمد الملاءمة على مهمة القياس وحالة المرجع بدلاً من استبدال الأدوات العامة.

يمكن لهندسة التلامس والإعداد القابل للتكرار وثبات الأجزاء الصغيرة دعم القياس المتسق عندما تتوافق مع التطبيق. قد تكون الميكرومترات والمقاييس مناسبة عندما يبرر متطلب التفاوت طريقة قياس أكثر تحكمًا، لكن الاختيار يعتمد على الميزة المقاسة وقيود مهمة القياس.

عندما لا تكفي أداة قياس واحدة

قد لا تكفي أداة قياس واحدة عندما لا يستطيع جهاز واحد تلبية وصول الميزة وسلوك المادة والمدى والتفاوت ضمن مهمة القياس نفسها. تبرر الأدوات المتعددة بقيود قياس مختلفة لا بامتلاك معدات أكثر. تكون الأداة المساعدة مناسبة فقط عندما تكون هناك حاجة إلى قدرة مفقودة أو قراءة تحقق لتحسين الثقة.

عندما تجمع مهمة بين فحوصات داخلية وفحوصات عمق أو أجزاء صغيرة ذات متطلب تفاوت أضيق أو أسطح حساسة للمادة، قد توفر أداة ثانية القدرة المفقودة بدلاً من استبدال الأولى. قد يكون فرجار واحد كافيًا لمهام القياس العامة، بينما قد يكون الميكرومتر أو المقياس أو أداة العمق المساعدة مفيدة عندما تصبح هندسة التلامس أو الإعداد القابل للتكرار أو قراءة التحقق أكثر أهمية. إذا كنت بحاجة إلى إرشادات بداية أبسط قبل تقرير ما إذا كانت هناك حاجة إلى أداة أخرى، راجع أدوات القياس الدقيقة للمبتدئين.

استخدم قائمة التحقق هذه لتقرير ما إذا كانت الأداة المساعدة مبررة:

المنتجات أدناه هي أمثلة مفيدة لمقارنة الخيارات المتاحة. قبل أي عملية شراء، تحقق من أن معايير التوافق، والخصائص، وتفاصيل المنتج تناسب احتياجك.

• وصول الميزة — هل يمكن لأداة قياس واحدة الوصول إلى كل ميزة قياس مطلوبة؟
• سلوك المادة — هل تتطلب قطعة العمل طريقة تلامس مختلفة بسبب استجابة سطحها أو مادتها؟
• المدى والتفاوت — هل يتجاوز المدى أو التفاوت المطلوب القدرة العملية للأداة الحالية؟
• قراءة التحقق — هل تحسن طريقة قياس ثانية الثقة في النتيجة؟
• قرار المبتدئ — هل القيد ناتج عن مهمة القياس لا عن عدم الإلمام بأسلوب القياس؟

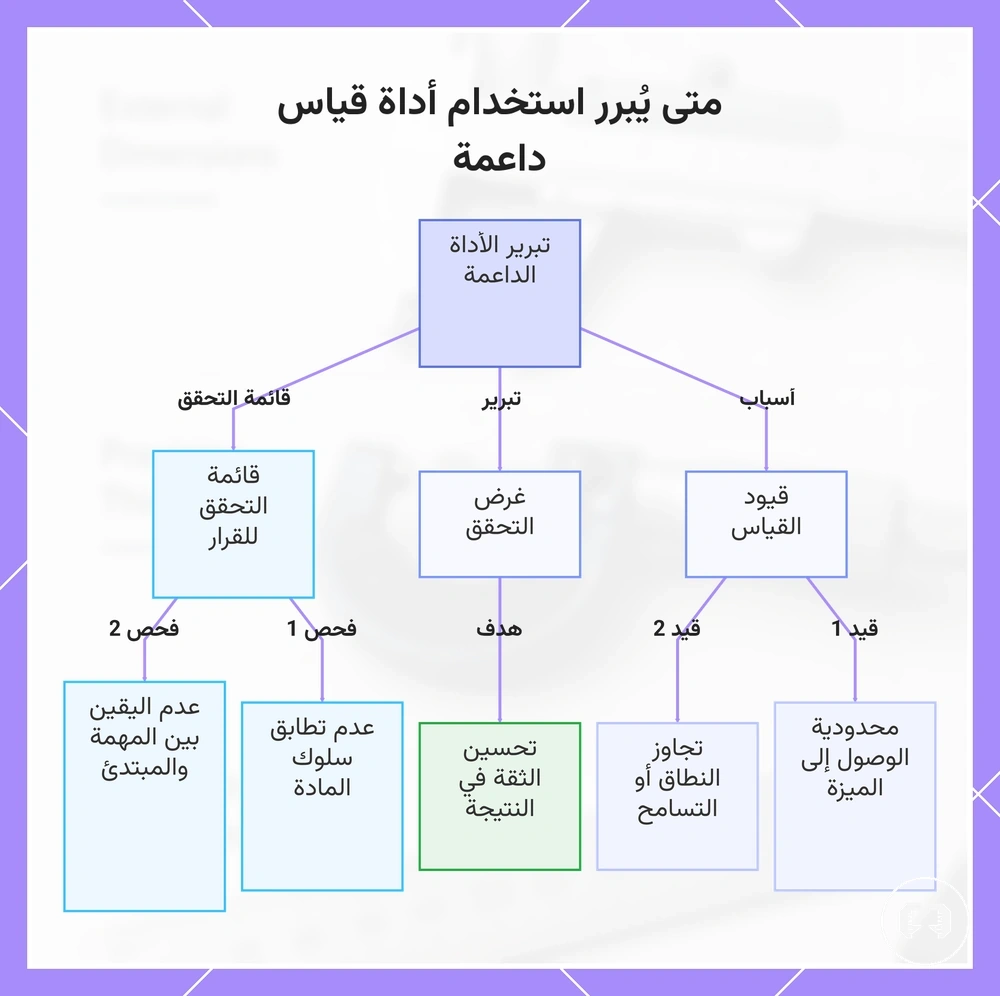

يوضح هذا المخطط القيود الرئيسية التي تبرر استخدام أداة قياس داعمة، مما يساعدك على تحديد متى لا تكفي أداة واحدة.
