Präzisionsmesswerkzeug-Kompatibilität nach Aufgabe, Material und Messbedarf

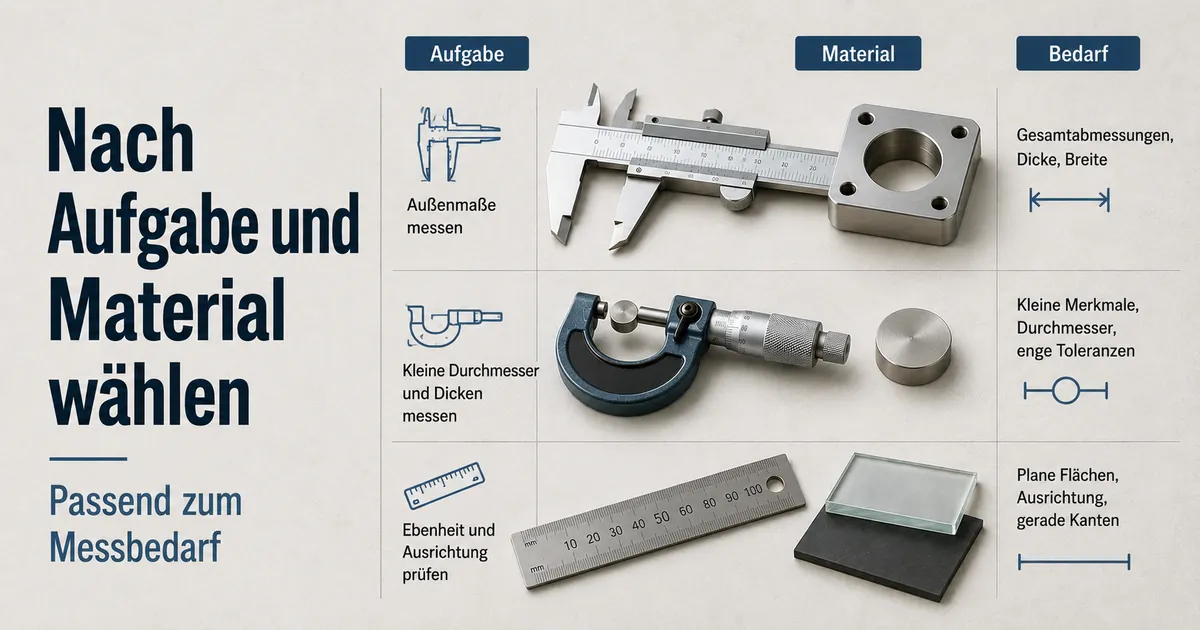

Die Kompatibilität von Präzisionsmesswerkzeugen bezeichnet die Übereinstimmung zwischen einem Messkontext und der Fähigkeit eines Werkzeugs, eine brauchbare und wiederholbare Messung zu liefern. Sie hängt davon ab, wie gut das Werkzeug mit den Aufgabenanforderungen, dem Materialverhalten des Werkstücks und dem spezifischen Messbedarf übereinstimmt. In der Praxis ist Kompatibilität keine feste Eigenschaft des Werkzeugs allein, sondern ein Zustand, der durch Zugänglichkeit, Messbereich, Auflösung und Toleranzanforderungen geprägt wird.

In realen Anwendungsfällen ändert sich die Kompatibilität je nachdem, ob die Messung kleine Teile, eingeschränkten Zugang oder verschiedene Messarten wie Innen-, Außen- oder Tiefenmessungen umfasst. Eine stabile Messung kann davon abhängen, wie das Werkzeug die Oberfläche kontaktiert, wie viel Platz für die Ausrichtung zur Verfügung steht und ob das Material starr wie Metall oder eher komprimierbar wie Holz oder weiche Bauteile ist. Diese Faktoren beeinflussen, ob die Messung über mehrere Wiederholungen hinweg konsistent bleibt.

Die Kompatibilität wird daher durch die Abstimmung der Messbedingungen mit der Werkzeugfähigkeit bestimmt, nicht durch die Annahme einer universellen Passung. Wenn sich die Aufgabenkomplexität, das Materialverhalten oder die Toleranzanforderungen ändern, kann sich auch die Eignung eines Präzisionsmesswerkzeugs ändern. Dieser Abschnitt bereitet die strukturierte Betrachtung der Messkontextvariablen vor, die definieren, wie Kompatibilität bewertet werden sollte.

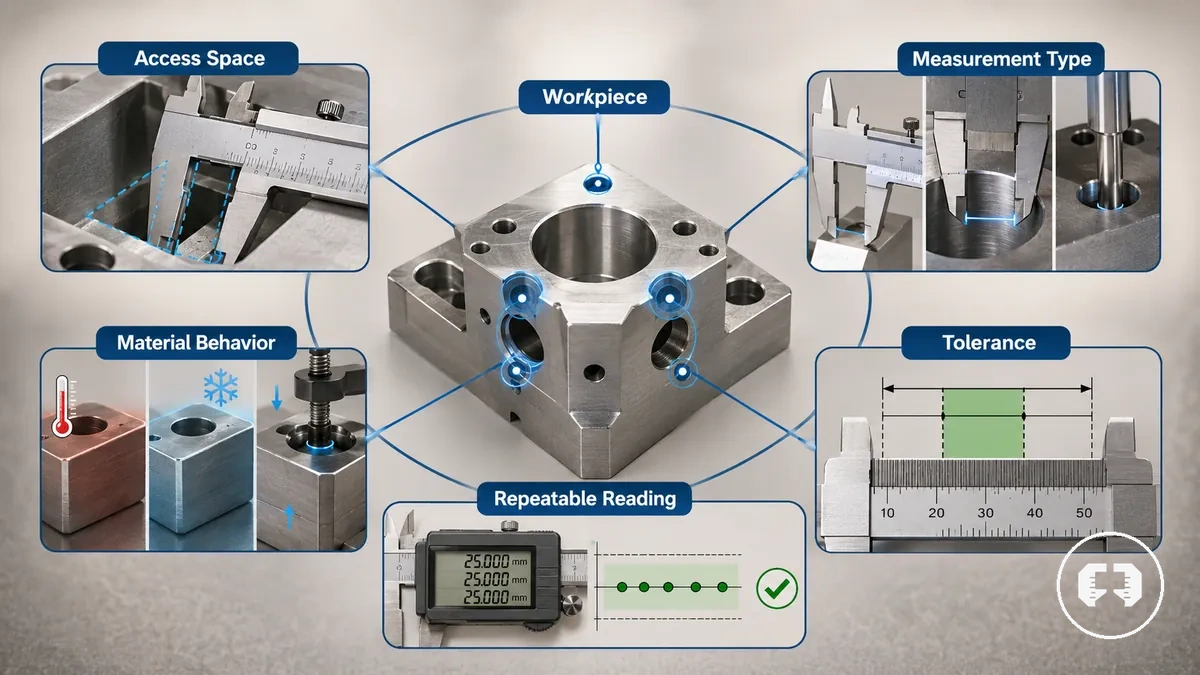

Messkontext, der die Werkzeugkompatibilität definiert

Der Messkontext ist die Gesamtheit der Bedingungen, die bestimmt, ob Präzisionsmesswerkzeuge eine brauchbare und wiederholbare Messung liefern können. Er definiert, wie die Werkzeugkompatibilität mit dem Werkstück, der Messart, dem Zugangsraum, der Toleranzanforderung und dem Materialverhalten zusammenhängt. In der Praxis bildet er die Passungsbedingungen ab, die steuern, ob in einer gegebenen Situation eine stabile wiederholbare Messung erreicht werden kann.

Ein Werkstück mit begrenztem Zugangsraum, gemischtem Materialverhalten oder enger Toleranzanforderung ändert, wie eine Messung durchgeführt werden muss. Die Messart, wie Innen-, Außen- oder Tiefenprüfung, beeinflusst weiterhin, wie Präzisionsmesswerkzeuge mit der Oberfläche und der Ablesemethode interagieren. In komplexen Fällen können Benutzer auf die Übersicht zu Präzisionsmesswerkzeugen zurückgreifen, um einen breiteren Kontext der Werkzeugkategorien zu erhalten, bevor sie die Auswahl anhand der Passungsbedingungen eingrenzen.

• Werkstückzustand — definiert, ob die Oberflächenstabilität eine wiederholbare Messung unterstützt oder Abweichungen einführt.
• Messart — bestimmt, ob Innen-, Außen- oder Tiefenmessverfahren erforderlich sind.
• Zugangsraum — beeinflusst, ob das Werkzeug physisch mit dem Messpunkt ausgerichtet werden kann.
• Toleranzanforderung — legt fest, wie präzise die Messung im Verhältnis zur zulässigen Abweichung sein muss.
• Materialverhalten — beeinflusst Verformung, Widerstand und Messkonsistenz.
• Auflösung und Ablesemethode — wirkt sich darauf aus, wie deutlich kleine Unterschiede interpretiert werden können.
• Passungsbedingungen — fassen alle Variablen zusammen, um die Werkzeugkompatibilität im Kontext zu bestimmen.

Dieser Abschnitt bewertet Passungsbedingungen, anstatt einzelne Werkzeugtypen zu bewerten, da die Kompatibilität davon abhängt, wie die Variablen des Messkontexts interagieren, und nicht von einer universellen Werkzeugauswahlregel.

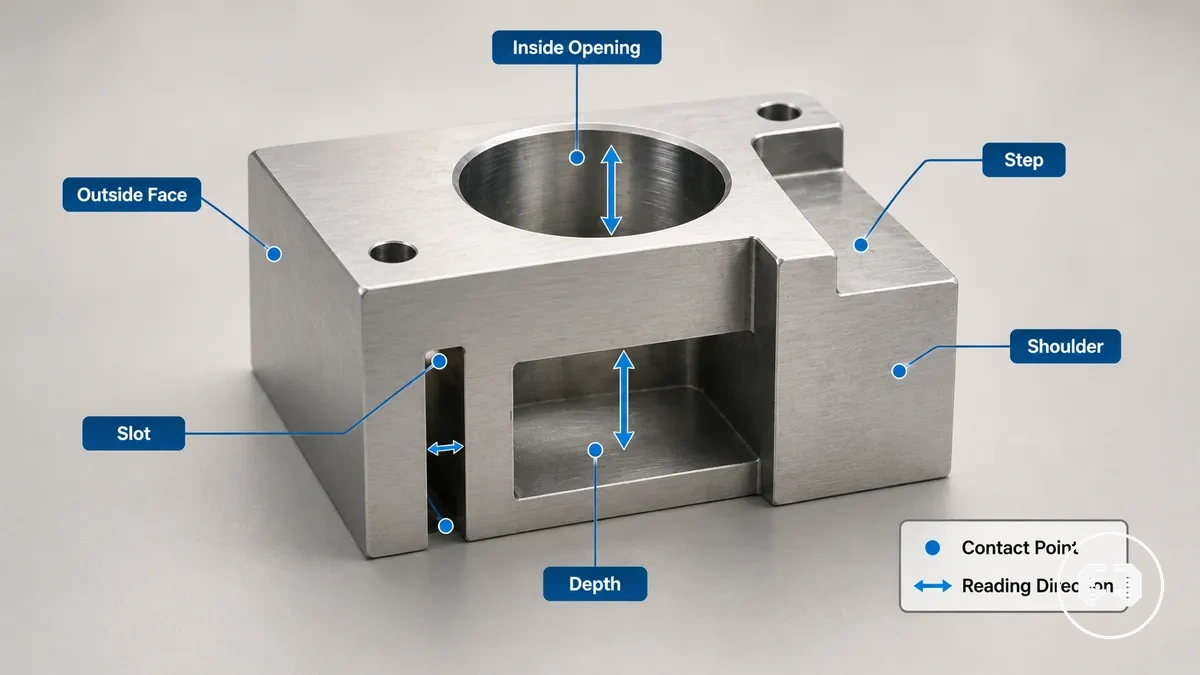

Messmerkmale, die das Werkzeug erreichen muss

Messmerkmale definieren, was ein Präzisionsmesswerkzeug physisch und funktional erreichen muss, bevor Genauigkeit oder Preis relevant werden. Die Werkzeugkompatibilität hängt zuerst davon ab, den erforderlichen Kontaktpunkt zu erreichen und die korrekte Ableserichtung am Werkstück einzuhalten. Der Zugang zum Merkmal muss daher bestätigt werden, bevor die Messleistung bewertet wird.

Außenflächen ermöglichen in der Regel direkten Kontakt, während Innenöffnungen einen inneren Zugang und eine kontrollierte Ausrichtung erfordern. Tiefe, Stufen, Absätze, Schlitze, kleine Teile und eingeschränkte Kontaktbereiche ändern jeweils den erforderlichen Kontaktpunkt, die Ableserichtung und die Werkzeugreichweite. Beispielsweise kann ein schmaler Schlitz oder ein versenkter Absatz eine andere Zugangsfähigkeit erfordern als eine freiliegende Außenfläche, selbst wenn der Messbedarf ansonsten ähnlich ist.

Die folgende Tabelle gruppiert gebräuchliche Messmerkmale nach ihrer Zugangsanforderung und nicht nach Produkttyp. Unterschiedliche Merkmalszugangsbedingungen können zu unterschiedlichen Werkzeugfamilien führen; siehe Arten von Präzisionsmesswerkzeugen für eine breitere Kategorienübersicht.

Zu erreichendes Merkmal	Kontakt- oder Zugangsanforderung	Zu prüfende Werkzeugfähigkeit	Auswirkung auf die Entscheidung
Außenflächen	Direkter Oberflächenkontakt	Stabile äußere Reichweite	Ermöglicht unkomplizierte Messung
Innenöffnungen	Innerer Zugang	Innere Messreichweite	Erfordert Kontakt nach innen
Tiefe	Vertikaler Kontaktweg	Tiefenmessfähigkeit	Hängt von gleichbleibender Reichweite ab
Stufen und Absätze	Versetzte Messfläche	Ausrichtung am Kantenkontakt	Erfordert kontrollierte Positionierung
Schlitze	Enger Kontaktbereich	Eingeschränkte Werkzeugreichweite	Kann den Messzugang einschränken
Kleine Teile und eingeschränkte Kontaktbereiche	Begrenzter Kontaktpunkt	Kontrollierter Messzugang	Kann das Messrisiko erhöhen

Innen-, Außen-, Tiefen- und Stufenmessungen

Innen-, Außen-, Tiefen- und Stufenmessungen verwenden unterschiedliche Kontaktreferenzen und Ausrichtungsmethoden. Innenmessung und Außenmessung beruhen auf Schenkelkontakt, während die Tiefenmessung Sondenkontakt verwendet und die Stufenmessung von einer stabilen Bezugsfläche abhängt. Die Kontaktrichtung bestimmt die Messmethode, nicht der Werkzeugname.

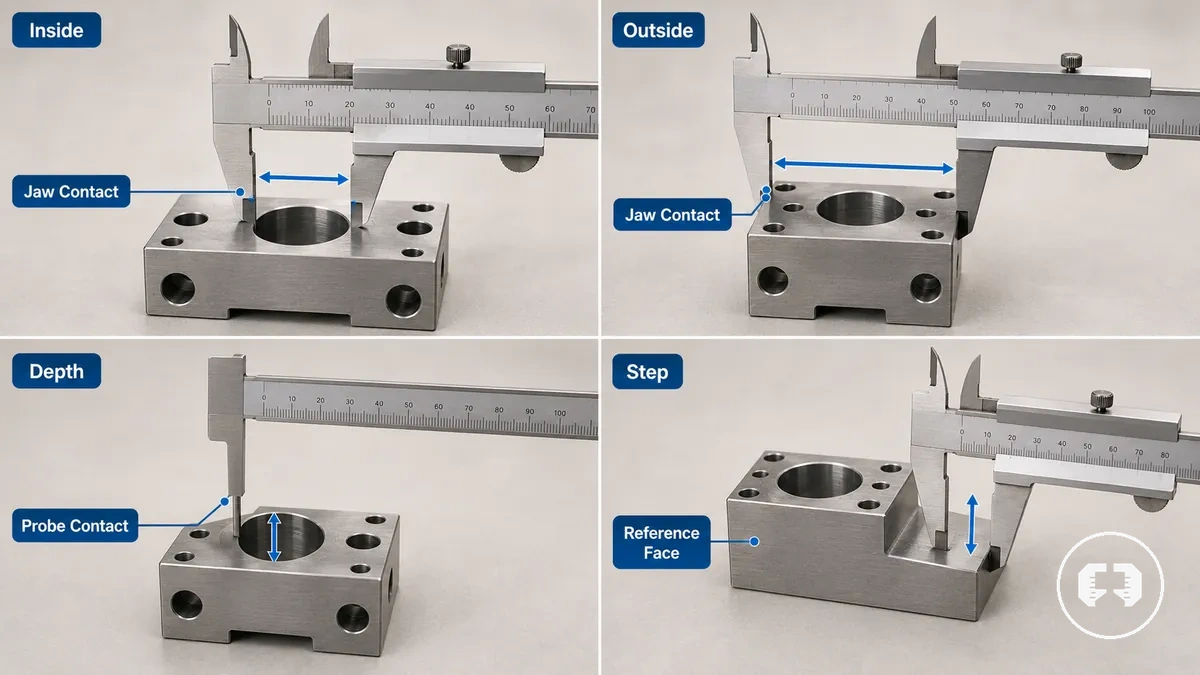

Die vier Messmodi unterscheiden sich durch Kontaktmethode, Ausrichtung und Bezugsfläche, was die Ablesestabilität beeinflussen kann, wenn sich der Kontakt ändert. Der folgende Vergleich fasst die lokalen Kontaktanforderungen und das Hauptableserisiko zusammen, ohne in die Werkzeugauswahl auszuweiten.

• Innenmessung — Schenkelkontakt an Innenflächen; Hauptableserisiko ist Fehlausrichtung innerhalb der Öffnung.
• Außenmessung — Schenkelkontakt an Außenflächen; Hauptableserisiko ist ungleichmäßiger Kontakt oder schräge Ausrichtung.
• Tiefenmessung — Sondenkontakt von einer Bezugsfläche; Hauptableserisiko ist instabile Sondenausrichtung.
• Stufenmessung — Bezugsfläche trägt den Stufenkontakt; Hauptableserisiko ist verringerte Ablesestabilität, wenn die Bezugsfläche nicht gleichmäßig aufliegt.

Kleine Teile, enge Räume und begrenzte Kontaktbereiche

Beim Messen kleiner Teile in engen Räumen hängt die Kompatibilität davon ab, ob das Werkzeug den Kontaktpunkt erreichen kann, ohne die Kontrolle zu verringern oder das Werkstück zu stören. Eingeschränkter Zugang ändert die Schenkelreichweite, die Sondenreichweite und die Handhabungsbedingungen, daher sollten Kontakt, Anzeigensichtbarkeit und Wiederholbarkeit bewertet werden, bevor man sich auf eine Messung verlässt.

Begrenzte Kontaktbereiche können eine stabile Messung erschweren, wenn sich die Griffstabilität, der Betrachtungswinkel oder der Kontaktdruck während des Gebrauchs ändern. Ein Werkzeug ist möglicherweise nur geeignet, wenn die Schenkelreichweite oder die Sondenreichweite zum begrenzten Arbeitsbereich passt und die Anzeigensichtbarkeit ohne Änderung der Ausrichtung klar bleibt. Übermäßiger Kontaktdruck oder Bewegung kleiner Teile kann die Wiederholbarkeit verringern, insbesondere wenn der eingeschränkte Zugang einen stabilen Kontakt begrenzt.

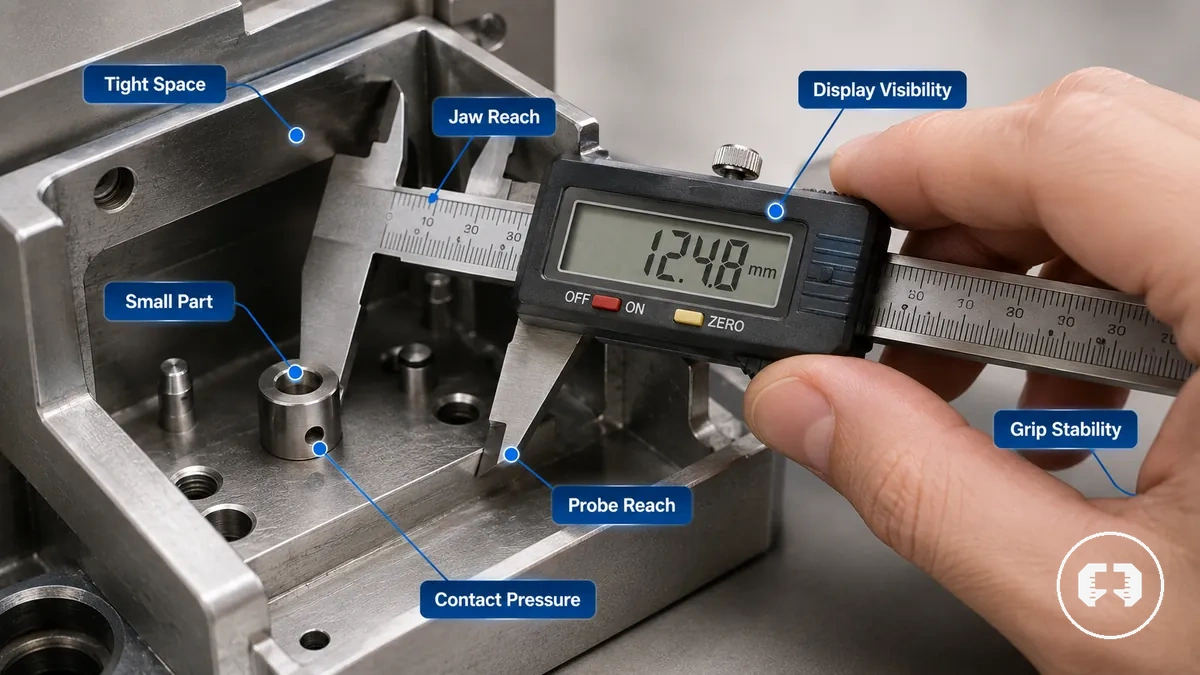

Vor dem Messen unter eingeschränkten Zugangsbedingungen Folgendes überprüfen:

• Reichweite — Bestätigen, dass die Schenkelreichweite oder Sondenreichweite den Messpunkt ohne Behinderung erreichen kann.
• Stabilität — Prüfen, dass die Griffstabilität das Werkstück während des Kontakts am Verrutschen hindert.
• Sichtbarkeit — Sicherstellen, dass die Anzeigensichtbarkeit das Ablesen des Werts bei gleichzeitiger Beibehaltung der Ausrichtung ermöglicht.
• Druck — Nur so viel Kontaktdruck ausüben, dass der Kontakt gehalten wird und das Risiko verringert wird, das Werkstück zu stören.
• Wiederholbarkeit — Die Messung unter denselben Kontaktbedingungen wiederholen, um die Konsistenz bei eingeschränktem Zugang zu bestätigen.

Material- und Oberflächenbedingungen, die die Werkzeugpassung beeinflussen

Das Materialverhalten kann die Werkzeugpassung verändern, selbst wenn die Messart gleich bleibt. Die Oberflächenbedingung beeinflusst den Kontaktdruck, den Verschleiß am Kontaktpunkt und die Wiederholbarkeit, sodass derselbe Messvorgang für unterschiedliche Werkstückmaterialien unterschiedliche Handhabung erfordern kann. Das Materialverhalten wird daher Teil der Entscheidung über die Werkzeugpassung und nicht eine separate Überlegung.

Beim Messen von Metall mit einer bearbeiteten Oberfläche können Oberflächengüte, Grate, raue Oberflächen oder Beschichtungen die Art und Weise verändern, wie der Kontakt hergestellt und aufrechterhalten wird. Im Gegensatz dazu kann Holz oder ein anderes weiches Material auf Kontaktdruck mit einem Kompressionsrisiko reagieren, was die Wiederholbarkeit beeinflussen und die Möglichkeit von Oberflächenschäden vergrößern kann, wenn der Druck nicht zum Werkstück passt. Harte Oberflächen und komprimierbare Oberflächen erfordern daher eine unterschiedliche Kontakthandhabung, da ihr Materialverhalten die Messung unterschiedlich beeinflusst.

Materialzustand	Auswirkung auf die Messung	Entscheidung zur Werkzeugpassung
Metall mit bearbeiteter Oberfläche	Oberflächengüte, Grate, Rauheit oder Beschichtungen können die Kontaktkonsistenz beeinflussen	Kontakt verwenden, der der Oberflächenbedingung entspricht und die Wiederholbarkeit unterstützt
Holz oder weiches Material	Kompressionsrisiko und mögliche Oberflächenschäden können mit höherem Kontaktdruck zunehmen	Messdruck verwenden, der dem Materialverhalten und dem Messbedarf entspricht

Wenn die Messergebnisse variieren, sollte das Materialverhalten überprüft werden, bevor der Messansatz geändert wird. Die Anpassung des Kontaktdrucks an die Oberflächenbedingung kann die Wiederholbarkeit verbessern, wenn das Werkstück stabil bleibt und die Kontaktmethode für das Material geeignet ist.

Metall, bearbeitete Teile und harte Arbeitsflächen

Beim Messen von Metall, bearbeiteten Teilen und einer harten Oberfläche sind stabiler Kontakt und sorgfältige Ausrichtung die primären lokalen Bedingungen für eine zuverlässige Messung. Eine bearbeitete Fläche kann einen gleichmäßigen Kontakt unterstützen, während die Toleranzanforderung bestimmt, ob eine höhere Auflösung für die Messung erforderlich ist. Stabiler Kontakt bleibt das entscheidende Kriterium, da die Oberflächenbedingung die Wiederholbarkeit beeinflussen kann.

Wenn die Messwerte variieren, sollte die Metalloberfläche überprüft werden, bevor der Messansatz geändert wird. Grate, raue Kanten oder Veränderungen der Oberflächengüte können die Ausrichtung beeinträchtigen und das Risiko von Ablesefehlern erhöhen, während Wärme durch kürzliche Handhabung oder Kontaktverschleiß die Messbedingungen in manchen Situationen beeinflussen kann. Ein Werkzeug mit höherer Auflösung ist möglicherweise nur dann angebracht, wenn die Toleranzanforderung dies rechtfertigt, und nicht bei jeder Metallmessung.

• Oberflächengüte — Eine glattere bearbeitete Oberfläche kann einen gleichmäßigeren Kontakt und eine gleichmäßigere Ausrichtung unterstützen.
• Grate — Grate oder raue Kanten können Kontaktpunkte beeinträchtigen und sollten vor der Interpretation eines Messwerts berücksichtigt werden.
• Thermische Handhabung — Wärme durch kürzliche Handhabung kann die Messbedingungen beeinflussen, bis sich das Werkstück stabilisiert.
• Ausrichtung — Stabilen Kontakt mit dem harten Werkstück aufrechterhalten, um die Wiederholbarkeit zu unterstützen, wenn die Toleranzanforderung höher ist.

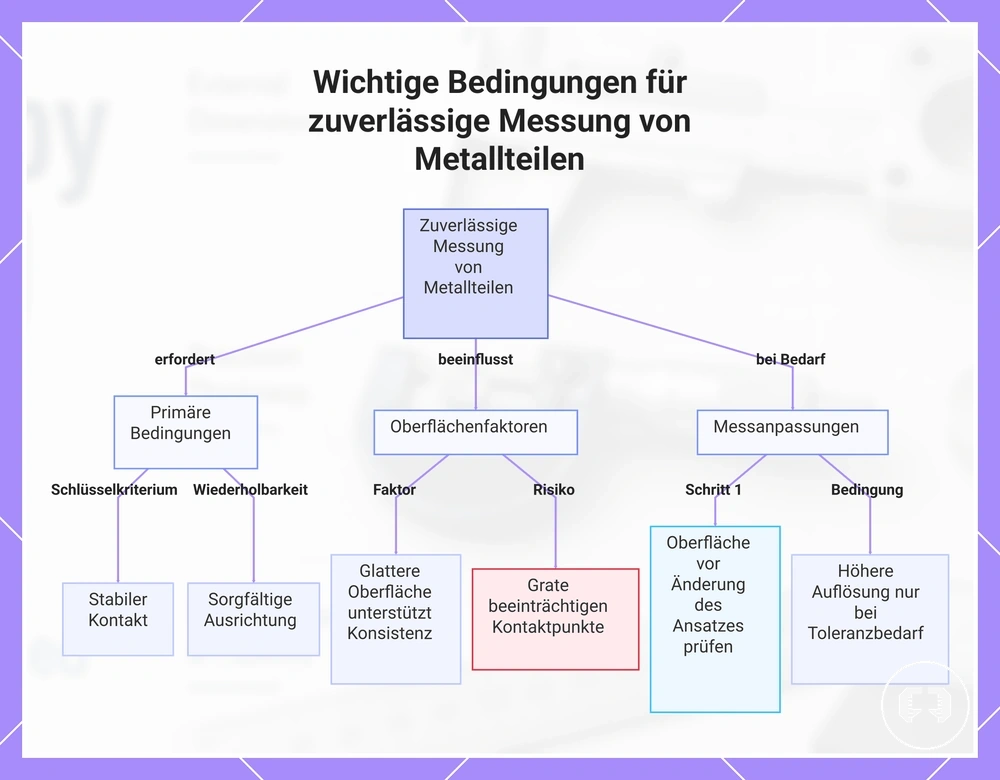

Dieses Diagramm zeigt die primären Bedingungen, Oberflächenfaktoren und Anpassungsschritte für zuverlässige Messungen an Metall-, bearbeiteten Teilen und harten Arbeitsflächen.

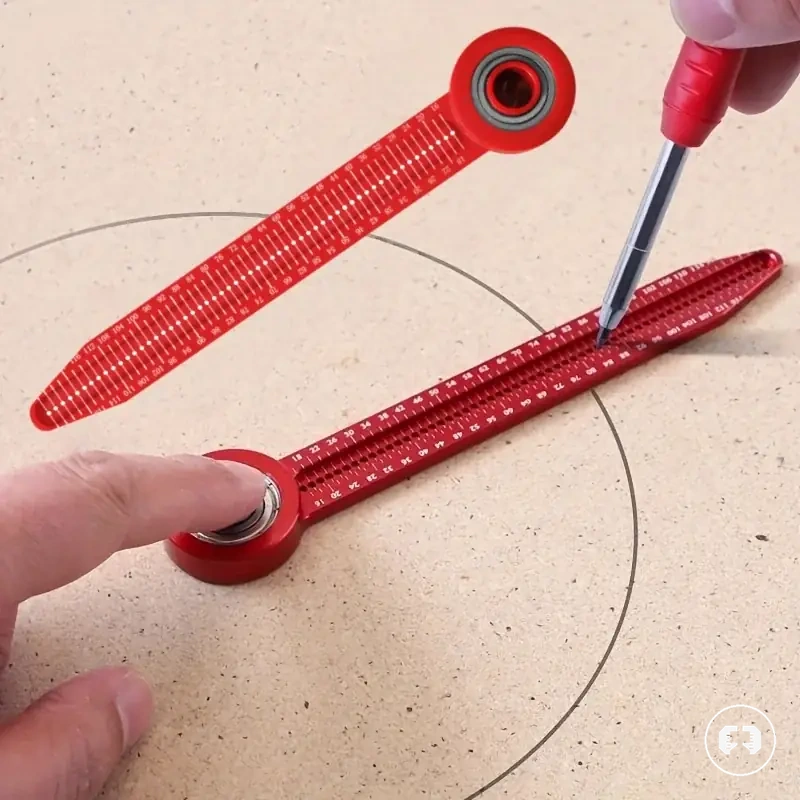

Holz, weiche Materialien und druckempfindliche Oberflächen

Beim Messen von Holz, weichen Materialien oder anderen druckempfindlichen Oberflächen kann der Messdruck den Messwert beeinflussen, da sich das Werkstück unter Kontakt verformen kann. Oberflächentextur, Maserung, flexible Teile und Feuchtigkeit können die Kontaktbedingungen ebenfalls beeinflussen, abhängig vom Material und dessen Oberflächenzustand. Im Vergleich zu einer Hartkantenmessung auf einer harten Oberfläche erfordert eine komprimierbare Oberfläche eine vorsichtigere Interpretation, da das Kompressionsrisiko die Wiederholbarkeit beeinflussen kann.

Wenn die Messwerte variieren, sollte zunächst geprüft werden, ob die Druckkonsistenz oder Oberflächenabweichungen die Messung beeinflussen. Holzmaserung, weiche Kunststoffe und andere flexible Teile können unterschiedlich auf Kontakt reagieren, und es können Oberflächeneindrücke auftreten, wenn der Messdruck die Widerstandsfähigkeit des Materials übersteigt. Die Toleranzerwartungen sollten dem Werkstückzustand entsprechen und nicht von einem identischen Verhalten aller Materialien ausgehen.

Vor der Interpretation einer Messung auf einer druckempfindlichen Oberfläche Folgendes prüfen:

• Messdruck — Gleichmäßigen Kontakt anwenden, um unnötige Abweichungen zu reduzieren.
• Oberflächentextur — Prüfen, ob Maserung oder eine unebene Oberfläche den Kontaktpunkt beeinflussen könnte.
• Bewegung des Teils — Bestätigen, dass flexible Teile während der Messung stabil bleiben.
• Toleranzerwartungen — Erwartungen an den Materialzustand anpassen, wenn Kompression oder Eindrücke die Wiederholbarkeit beeinflussen können.

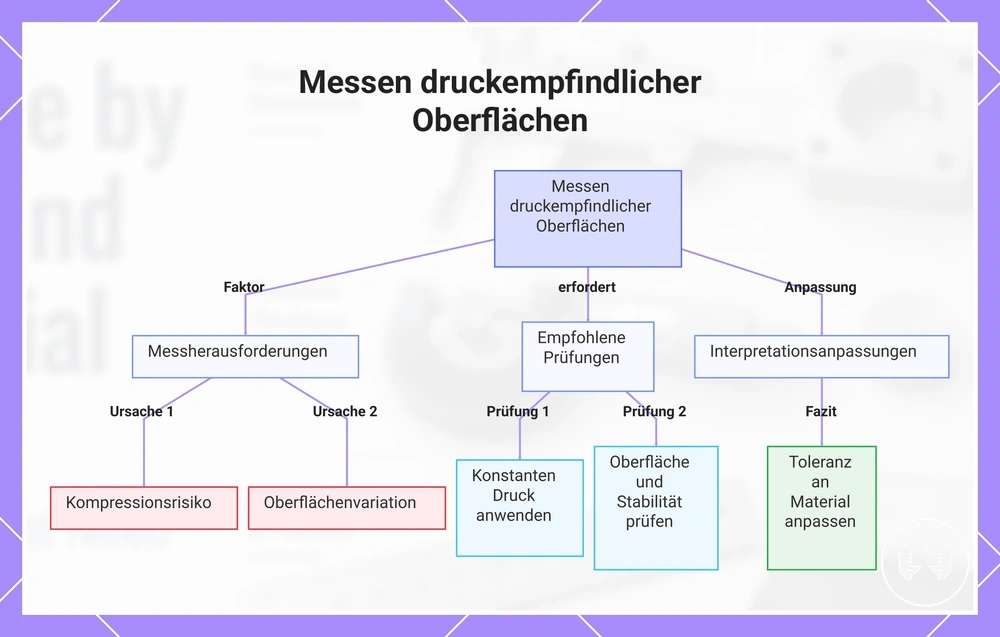

Diese Grafik zeigt die Hauptfaktoren, die die Messgenauigkeit auf komprimierbaren Oberflächen beeinflussen, und die empfohlenen Prüfungen, um zuverlässige Messwerte zu gewährleisten.

Messbereich, Auflösung und Toleranzgrenzen für den Messbedarf

Die Messfähigkeit hängt davon ab, dass Messbereich, Auflösung und Toleranz des Werkzeugs mit der erforderlichen Messung und ihrer zulässigen Abweichung übereinstimmen. Ein Messwerkzeug ist nur dann geeignet, wenn diese Kriterien die beabsichtigte Entscheidung unterstützen und nicht einfach einen Wert anzeigen. Die Fähigkeit sollte daher anhand des Messbedarfs bewertet werden, nicht anhand einer einzelnen Angabe.

Der Messbereich bestimmt, ob die erforderliche Messung innerhalb des nutzbaren Hubs liegt und gleichzeitig einen praktischen Spielraum für eine stabile Positionierung lässt. Wenn sich die Messspanne dem Ende des nutzbaren Hubs nähert, können gleichmäßiger Kontakt und Wiederholbarkeit schwieriger werden, abhängig von den Messbedingungen.

Die Auflösung bestimmt die ablesbaren Schritte, während die Toleranz die zulässige Abweichung definiert, die für die zu treffende Entscheidung geeignet ist. Die Wiederholbarkeit hilft zu bestätigen, dass die Messwerte unter ähnlichen Bedingungen konsistent bleiben. Eine ausführlichere Erklärung dieser verwandten Kriterien finden Sie unter Messspanne und Toleranzfaktoren. Eine höhere Auflösung allein gleicht keinen schlechten Zugang, falschen Kontakt oder ungeeignete Materialpassung aus, daher sollten diese Kriterien gemeinsam und nicht unabhängig voneinander bewertet werden.

Kriterium	Was zu prüfen ist	Relevanz	Auswirkung auf die Entscheidung
Messbereich	Die erforderliche Messung liegt im nutzbaren Hub mit praktischem Spielraum	Unterstützt vollständige Messabdeckung	Legt fest, ob die Messung angemessen durchgeführt werden kann
Auflösung	Ablesbare Schritte entsprechen dem Messbedarf	Hilft, relevante Unterschiede zu erkennen	Kann bei Bedarf eine klarere Entscheidungsfindung unterstützen
Toleranz	Zulässige Abweichung entspricht den Aufgabenanforderungen	Hält den Messwert für die beabsichtigte Entscheidung relevant	Hilft zu bestimmen, ob das Ergebnis für die Anwendung ausreicht
Wiederholbarkeit	Konsistente Messwerte unter ähnlichen Bedingungen	Verringert Abweichungen zwischen wiederholten Messungen	Unterstützt das Vertrauen in Messentscheidungen

Messbereich, Hubmarge und Sondenreichweite

Der Messbereich muss den erforderlichen Wert abdecken, aber auch die physische Reichweite muss zum Werkstück passen. Ein geeignetes Werkzeug benötigt ausreichenden nutzbaren Bereich, Sondenreichweite und Schenkeltiefe, um den Messpunkt mit einer praktischen Hubmarge zu erreichen. Der Messbereich definiert die Skala, während der nutzbare Bereich bestimmt, ob die Messung tatsächlich durchgeführt werden kann.

Wenn der Freiraum begrenzt ist oder die Werkstückgeometrie den physischen Zugang einschränkt, reicht der Nennbereich allein möglicherweise nicht aus. Beispielsweise kann ein Werkzeug einen ausreichenden Messbereich haben, aber dennoch nicht in der Lage sein, ein versenktes Merkmal zu erreichen, wenn die Sondenreichweite, Sondenlänge, Schenkeltiefe oder der verfügbare Freiraum begrenzt ist. Diese Dimensionierungskriterien sollten gemeinsam betrachtet werden:

• Messbereich und nutzbarer Bereich — Bestätigen, dass die erforderliche Messspanne innerhalb des nutzbaren Bereichs liegt und dabei eine praktische Hubmarge verbleibt.
• Schenkeltiefe — Prüfen, ob die Backentiefe oder Schenkeltiefe ausreichenden physischen Zugang zum Kontaktpunkt bietet.
• Sondenreichweite — Sicherstellen, dass die Sondenlänge geeignet ist, wenn sich der Messort in einer Vertiefung oder schwer zugänglich befindet.
• Freiraum und Werkstückgeometrie — Prüfen, ob umgebende Merkmale es dem Werkzeug ermöglichen, den Messbereich zu erreichen und auszurichten.

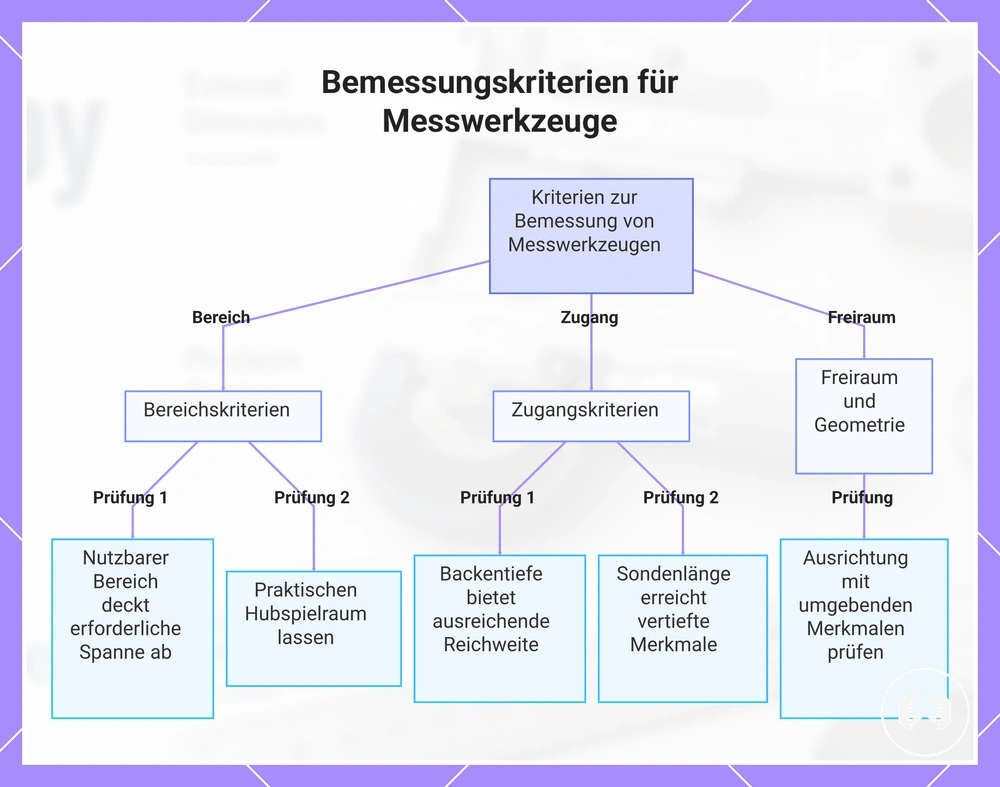

Diese Grafik zeigt die drei wichtigsten Kriterien bei der Auswahl eines Messwerkzeugs: nutzbarer Bereich, physischer Zugang (Backentiefe und Sondenreichweite) und Freiraum zur Werkstückgeometrie.

Toleranzanforderung und ablesbare Auflösung

Die Toleranzanforderung und die ablesbare Auflösung müssen gemeinsam bewertet werden, wenn festgestellt werden soll, ob eine Messung für ihren beabsichtigten Zweck geeignet ist. Das Ableseintervall sollte die erforderliche Toleranz unterstützen, während die Wiederholbarkeit hilft festzustellen, ob ähnliche Messungen konsistent bleiben. Die Toleranzanforderung liefert daher den Kontext für die Interpretation der ablesbaren Auflösung.

Wenn das Toleranzband eng ist, reicht die ablesbare Auflösung allein möglicherweise nicht aus, wenn die Ablesbarkeit durch den Bediener oder die Wiederholbarkeit eine konsistente Interpretation einschränkt. Ein feineres Ableseintervall kann die Messung nur dann unterstützen, wenn es mit dem kontextspezifischen akzeptablen Fehler übereinstimmt und das Werkzeug wiederholbare Messwerte liefern kann. Diese Kriterien gemeinsam vergleichen, anstatt sich allein auf die Anzeigegenauigkeit zu verlassen.

Kriterium	Entscheidungsrolle
Ableseintervall und ablesbare Auflösung	Sollten der Toleranzanforderung entsprechen, sodass das angezeigte oder Skalenintervall die erforderliche Toleranz unterstützt.
Wiederholbarkeit	Zeigt, ob ähnliche Messungen unter vergleichbaren Bedingungen konsistent bleiben.
Auswirkung auf die Entscheidung	Die Eignung hängt von der Beziehung zwischen Toleranzband, Ablesbarkeit durch den Bediener, Wiederholbarkeit und kontextspezifischem akzeptablen Fehler ab, nicht allein von feineren Anzeigedetails.

Auf den Messbedarf abgestimmte Werkzeugfamilien

Werkzeugfamilien sollten auf den Messbedarf abgestimmt werden und nicht allein nach Kategorienname ausgewählt werden. Die geeignete Werkzeugfamilie hängt vom Messmerkmal, Materialzustand, Messbereich, Zugang, Toleranz und jeder Einschränkung ab, die das Entscheidungsergebnis beeinflusst. Eine breit einsetzbare Messinstrumentenfamilie kann für allgemeine Aufgaben ausreichen, während ein spezialisierter Werkzeugtyp sicherer sein kann, wenn eine spezifische Einschränkung die zuverlässige Messung begrenzt.

Messmerkmale und physischer Zugang helfen bei der Unterscheidung von Werkzeugfamilien. Messschieber unterstützen Innen-, Außen-, Tiefen- und Stufenmessungen bei vielen allgemeinen Aufgaben, während Mikrometer oft in Betracht gezogen werden, wenn kleine Abmessungen und wiederholbare Prüfungen eine engere Kontrolle erfordern. Tiefenmessgeräte, Messuhren und Lehren werden relevanter, wenn Tiefe, Ausrichtung oder eine andere spezialisierte Einschränkung der primäre Messbedarf ist.

Nutzen Sie den folgenden Vergleich, um den Messbedarf einer geeigneten Passungskategorie zuzuordnen, anstatt eine Werkzeugfamilie als universell geeignet zu betrachten. Für einen breiteren Kategorienvergleich Werkzeuge nach Anwendungsfall vergleichen.

Werkzeugfamilie	Optimaler Messbedarf	Haupteinschränkung	Entscheidungssignal
Messschieber	Innen-, Außen-, Tiefen- und Stufenmessungen	Zugang, Messbereich und Toleranzanforderungen	Geeignet, wenn ein Werkzeug mehrere Messmerkmale abdecken kann.
Mikrometer	Kleine Abmessungen und wiederholbare Prüfungen	Begrenzter Messbereich	In Betracht ziehen, wenn eine engere Kontrolle einer bestimmten Abmessung erforderlich ist.
Tiefenmessgeräte	Tiefenmessungen	Sondenreichweite und Freiraum	In Betracht ziehen, wenn Tiefe das primäre Messmerkmal ist.
Messuhren und Lehren	Ausrichtung, Vergleich oder spezialisierte Messaufgaben	Anwendungsspezifischer Aufbau	Nützlich, wenn der Messbedarf von einer spezialisierten Einschränkung abhängt.

Wählen Sie die Werkzeugfamilie, indem Sie den Messbedarf an die maßgebliche Einschränkung anpassen, anstatt anzunehmen, dass ein Werkzeugtyp für jede Aufgabe geeignet ist. Ein spezialisierteres Werkzeug ist nur dann sicherer, wenn der Merkmalszugang, die Toleranz, die Wiederholbarkeit oder eine andere Messbedingung dies rechtfertigt. Für den nächsten Schritt im Entscheidungsprozess siehe Messwerkzeuge richtig auswählen.

Die folgenden Produkte sind nützliche Beispiele, um verfügbare Optionen zu vergleichen. Prüfe vor dem Kauf, ob Kompatibilitätskriterien, Eigenschaften und Produktdetails zu deinem Bedarf passen.

Messschieber für Innen-, Außen-, Tiefen- und Stufenprüfungen

Messschieber eignen sich für gemischte Innenprüfungen, Außenprüfungen, Tiefenprüfungen und Stufenprüfungen, wenn der Messbedarf über die Schenkel, die Tiefenmessstange und die Stufenflächen innerhalb des nutzbaren Bereichs des Werkzeugs abgedeckt werden kann. Sie sind nützlich, wenn ein Messinstrument zwischen den Kontaktmodi wechseln muss, ohne die Werkzeugfamilie zu wechseln. Die Eignung des Messschiebers ist abhängig vom Merkmal, dem Zugangsspielraum und der erforderlichen Messqualität.

Bei Innenprüfungen und Außenprüfungen müssen die Schenkel stabilen Kontakt herstellen, während die Ausrichtung durch den Bediener den Messwert konsistent hält. Bei Tiefenprüfungen muss die Tiefenmessstange den Grund des Merkmals von einer stabilen Bezugsfläche aus erreichen, und bei Stufenprüfungen muss das Werkzeug korrekt an der Stufenfläche anliegen. Messschieber können unzureichend sein, wenn der Zugangsspielraum begrenzt ist, der erforderliche Messbereich oder die Auflösung über die Fähigkeit des Werkzeugs hinausgeht oder die Messung eine spezialisiertere Wiederholbarkeit erfordert, als eine allgemeine Messschieberprüfung bieten kann.

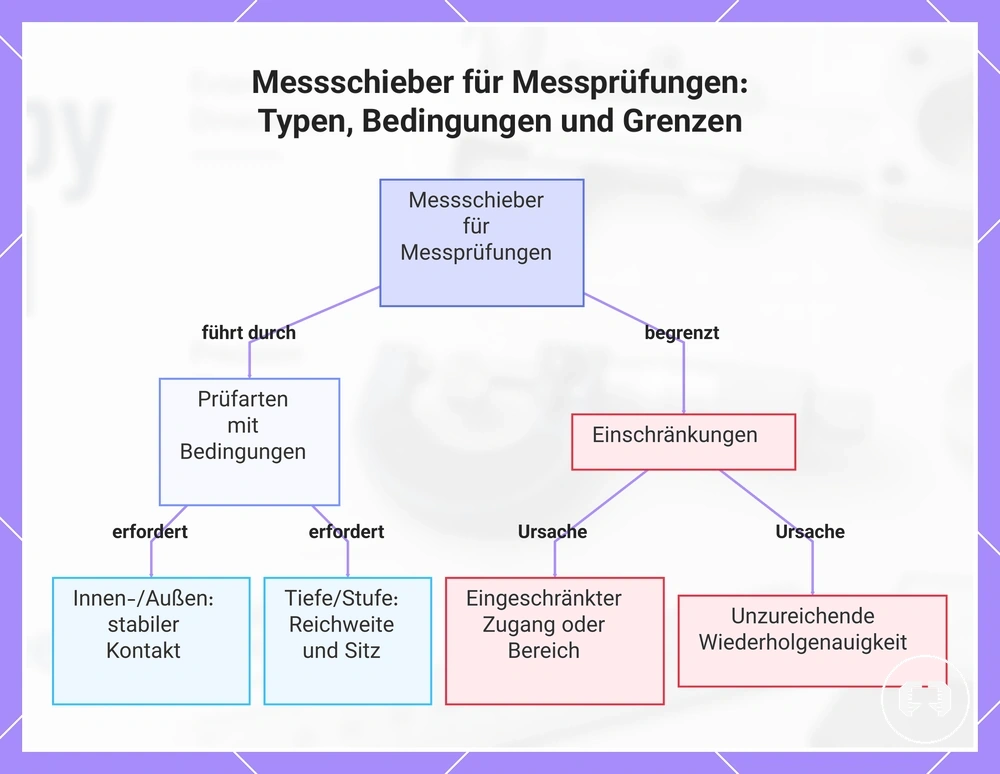

Dieses Diagramm zeigt die wichtigsten Messprüfungen, die Messschieber durchführen können, die erforderlichen Bedingungen für jede und die wichtigsten Einschränkungen, die zu Unzulänglichkeiten führen können.

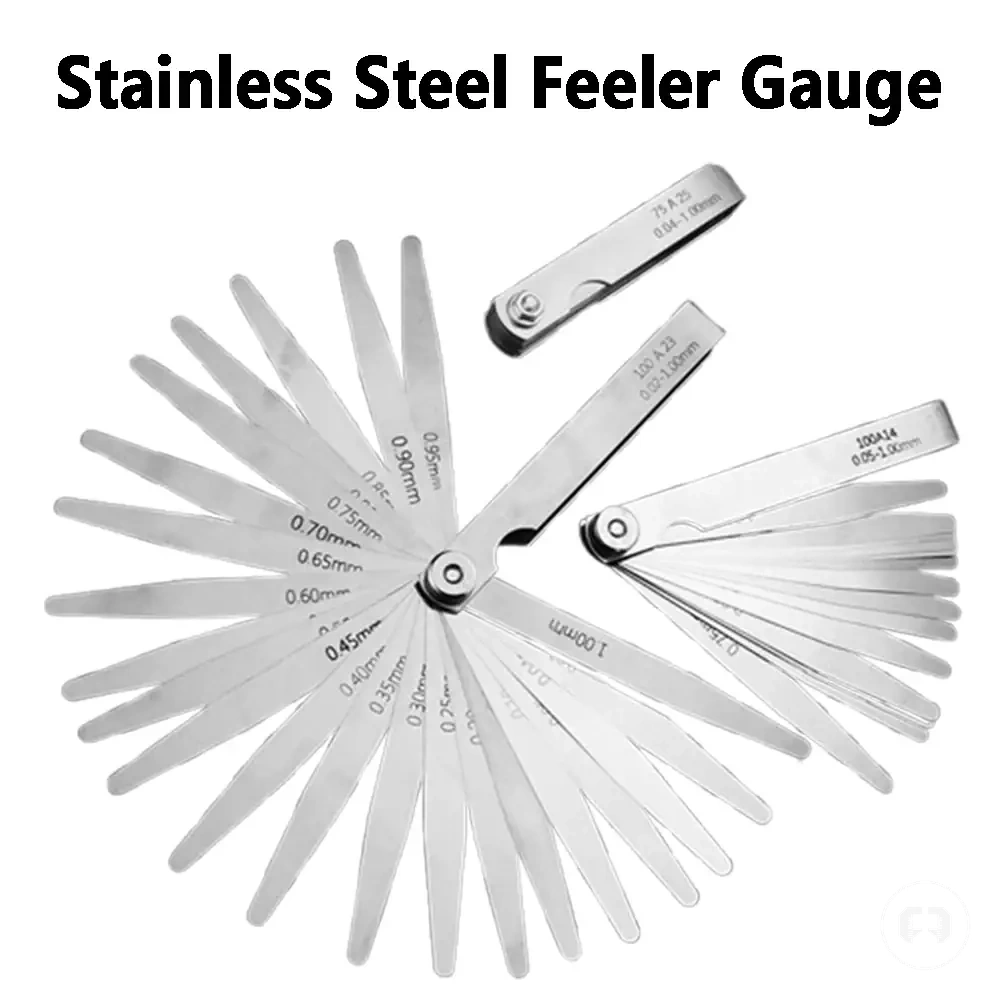

Mikrometer und Lehren für kleine Abmessungen und wiederholbare Prüfungen

Mikrometer und Lehren eignen sich für kleine Abmessungen und wiederholbare Prüfungen, wenn kontrollierte Kontaktgeometrie und gleichbleibender Aufbau wichtiger sind als allgemeine Vielseitigkeit. Mikrometer verwenden definierte Kontaktflächen, während Lehren auf Lehrenreferenzen angewiesen sind, um denselben Messzustand zu wiederholen. Dieser Ansatz kann geeigneter sein, wenn die Toleranzanforderung von wiederholbaren Prüfungen kleiner Abmessungen abhängt.

Wiederholbarkeit und Kontaktgeometrie bestimmen diese Wahl.

Werkzeuguntertyp	Primäres Auswahlkriterium	Lokale Einschränkung
Mikrometer	Kontrollierte Kontaktflächen für kleine Abmessungen und wiederholbare Prüfungen	Kann weniger geeignet sein, wenn ein breiterer Zugang oder mehrere Messmodi erforderlich sind.
Lehren	Lehrenreferenzen und wiederholbarer Aufbau für wiederholte Messung	Die Eignung hängt von der Messaufgabe und der Referenzbedingung ab, nicht davon, dass Universalinstrumente ersetzt werden.

Kontaktgeometrie, wiederholbarer Aufbau und Stabilität kleiner Teile können eine gleichbleibende Messung unterstützen, wenn sie zur Anwendung passen. Mikrometer und Lehren können geeignet sein, wenn die Toleranzanforderung eine kontrolliertere Messmethode rechtfertigt, die Wahl hängt jedoch vom zu messenden Merkmal und den Einschränkungen der Messaufgabe ab.

Wenn ein Messwerkzeug nicht ausreicht

Ein Messwerkzeug kann unzureichend sein, wenn ein einzelnes Instrument Merkmalszugang, Materialverhalten, Messbereich und Toleranz innerhalb derselben Messaufgabe nicht erfüllen kann. Mehrere Werkzeuge werden durch unterschiedliche Messeinschränkungen gerechtfertigt, nicht durch den Besitz von mehr Ausrüstung. Ein unterstützendes Werkzeug ist nur dann angebracht, wenn eine fehlende Fähigkeit oder eine Überprüfungsmessung zur Verbesserung der Zuverlässigkeit erforderlich ist.

Wenn eine Aufgabe Innen- und Tiefenprüfungen, kleine Teile mit engerer Toleranzanforderung oder materialempfindliche Oberflächen kombiniert, kann ein zweites Werkzeug die fehlende Fähigkeit bereitstellen, anstatt das erste zu ersetzen. Ein einzelner Messschieber kann für allgemeine Messaufgaben ausreichen, während ein unterstützendes Mikrometer, eine Lehre oder ein Tiefenmessgerät nützlich sein kann, wenn Kontaktgeometrie, wiederholbarer Aufbau oder eine Überprüfungsmessung wichtiger werden. Falls Sie eine einfachere Einführung benötigen, bevor Sie entscheiden, ob ein weiteres Werkzeug erforderlich ist, siehe beginner-friendly precision measuring tools.

Verwenden Sie diese Checkliste, um zu entscheiden, ob ein unterstützendes Werkzeug gerechtfertigt ist:

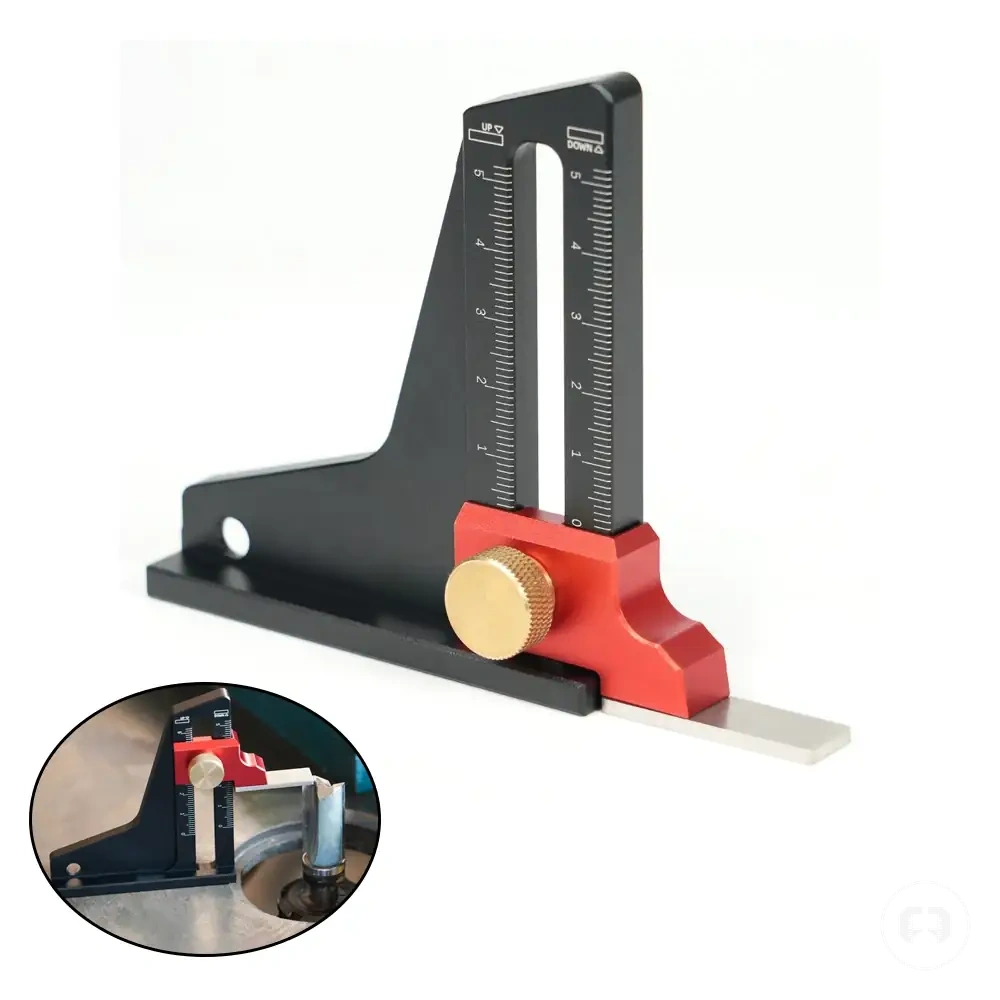

Die folgenden Produkte sind nützliche Beispiele, um verfügbare Optionen zu vergleichen. Prüfe vor dem Kauf, ob Kompatibilitätskriterien, Eigenschaften und Produktdetails zu deinem Bedarf passen.

• Merkmalszugang — Kann ein Messwerkzeug jedes erforderliche Messmerkmal erreichen?
• Materialverhalten — Erfordert das Werkstück eine andere Kontaktmethode aufgrund seiner Oberfläche oder Materialreaktion?
• Messbereich und Toleranz — Übersteigen der erforderliche Messbereich oder die Toleranz die praktische Fähigkeit des aktuellen Werkzeugs?
• Überprüfungsmessung — Würde eine zweite Messmethode das Vertrauen in das Ergebnis verbessern?
• Entscheidung für Einsteiger — Wird die Einschränkung durch die Messaufgabe verursacht und nicht durch Unvertrautheit mit dem Messansatz?

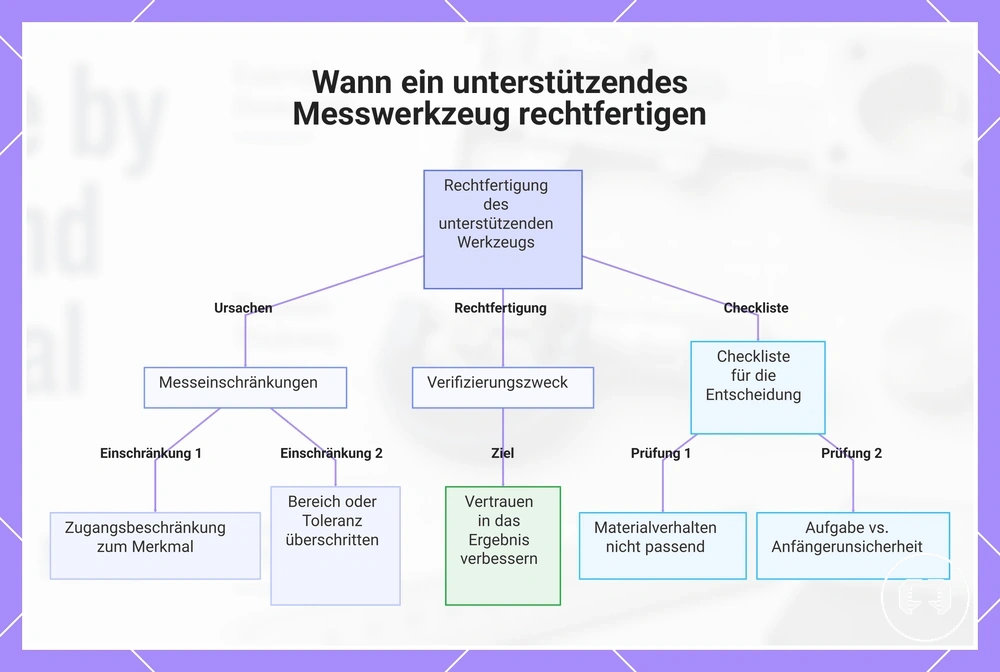

Dieses Diagramm zeigt die wichtigsten Einschränkungen, die den Einsatz eines unterstützenden Messwerkzeugs rechtfertigen, und hilft Ihnen zu entscheiden, wann ein einzelnes Instrument nicht ausreicht.
