Messqualität bei Präzisionsmesswerkzeugen: Genauigkeit, Präzision, Auflösung und Toleranz

Messqualität bei Präzisionsmesswerkzeugen beschreibt das Verhältnis zwischen dem Werkzeug, seinen angegebenen Spezifikationen und dem Messergebnis, dem ein Anwender vertrauen kann. Genauigkeit, Präzision, Auflösung und Toleranz beschreiben unterschiedliche Teile dieses Verhältnisses und sollten gemeinsam betrachtet werden, nicht als austauschbare Angaben.

Genauigkeit beschreibt die Nähe zu einem wahren oder anerkannten Wert, Präzision beschreibt die Übereinstimmung zwischen wiederholten Messungen, Auflösung beschreibt die kleinste ablesbare Änderung und Toleranz beschreibt die zulässige Abweichung für das gemessene Merkmal. Ein Präzisionsmesswerkzeug kann feine Abstufungen anzeigen, Messwerte wiederholbar erfassen oder eine angegebene Genauigkeitsanforderung erfüllen, aber die Nutzbarkeit des Ergebnisses hängt dennoch von der geforderten Toleranz und dem Messkontext ab.

Die Messsicherheit hängt zudem von der Wiederholbarkeit, dem Kalibrierzustand, dem Werkzeugzustand, der Bedienermethode, dem Teilezustand und Umgebungseinflüssen ab. Wenn sich eine Bedingung ändert, kann dasselbe Werkzeug einen Messwert liefern, der weniger geeignet ist, um zu bestätigen, ob ein Maß innerhalb des geforderten Toleranzbereichs liegt.

Diese Seite erklärt, wie die wichtigsten Begriffe der Messqualität zusammenhängen, wie sie sich voneinander unterscheiden und wie Werkzeugspezifikationen zu lesen sind, bevor beurteilt wird, ob ein Präzisionsmesswerkzeug für eine Messaufgabe geeignet ist.

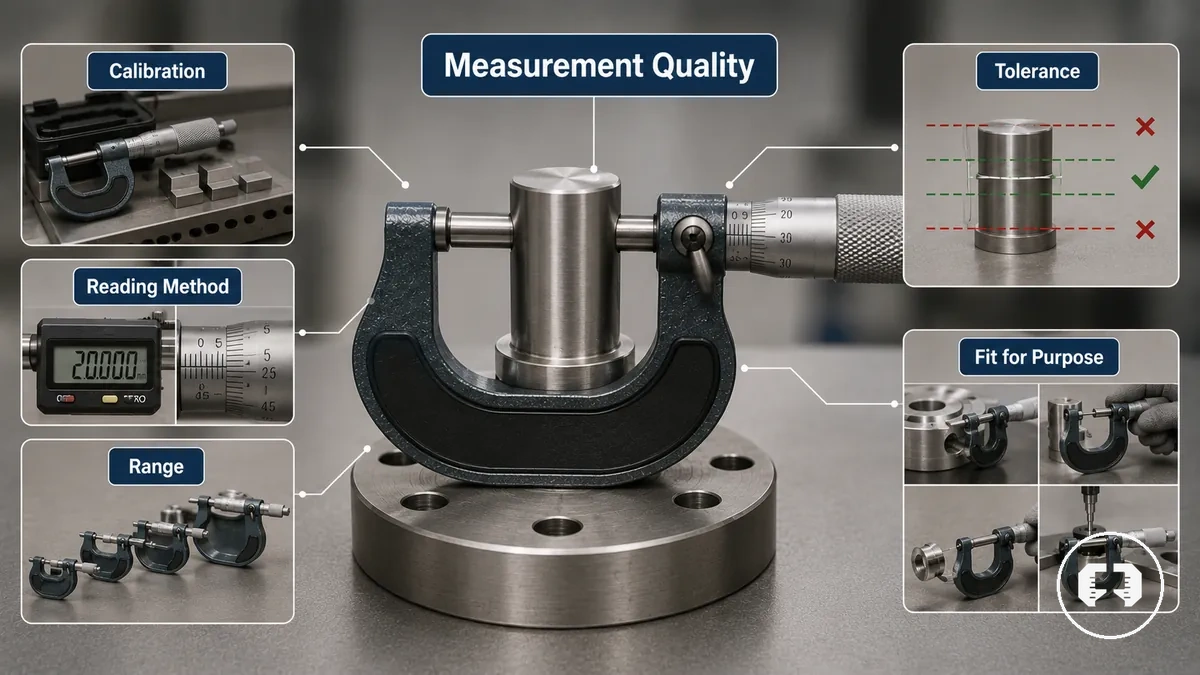

Was Messqualität bei Präzisionsmesswerkzeugen bedeutet

Messqualität bei Präzisionsmesswerkzeugen ist der Grad, in dem ein Werkzeug Messwerte liefern kann, die für einen erforderlichen Messzweck brauchbar sind. Sie definiert, wie gut ein Messwerkzeug zuverlässige Entscheidungen für die vorgesehene Anwendung unterstützt, nicht wie beeindruckend eine einzelne Spezifikation wirkt.

Die Messqualität wird von mehreren zusammenhängenden Bedingungen beeinflusst. Das Vertrauen in einen Messwert kann vom Kalibrierzustand des Werkzeugs, der Messmethode, dem Messbereich und der geforderten Toleranz für die Aufgabe abhängen. Da diese Faktoren zusammenwirken, können Preis, Anzeigeart oder eine einzelne Spezifikation allein nicht bestimmen, ob ein Messergebnis für einen bestimmten Zweck geeignet ist.

Messqualität hängt von der Eignung für den Zweck ab, nicht von einer isolierten Spezifikation. Spätere Abschnitte erklären, wie Eigenschaften wie Genauigkeit, Präzision, Auflösung und Toleranz zu dieser Gesamtbewertung beitragen. Eine breitere Einführung in die Messkategorie bietet die Übersicht zu Präzisionsmesswerkzeugen.

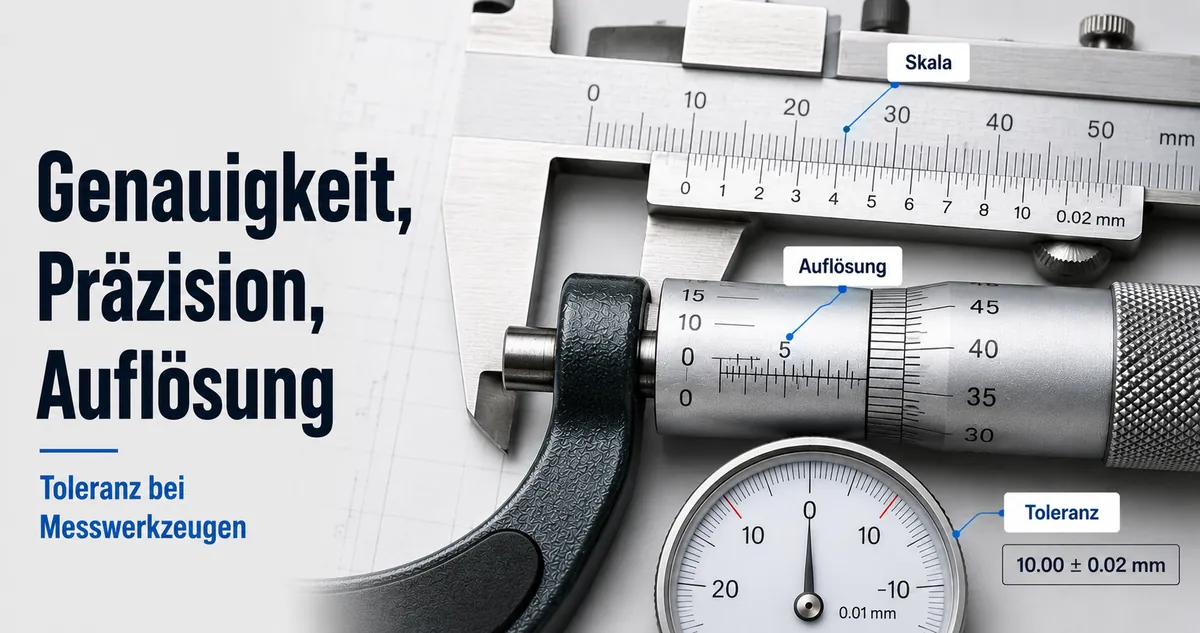

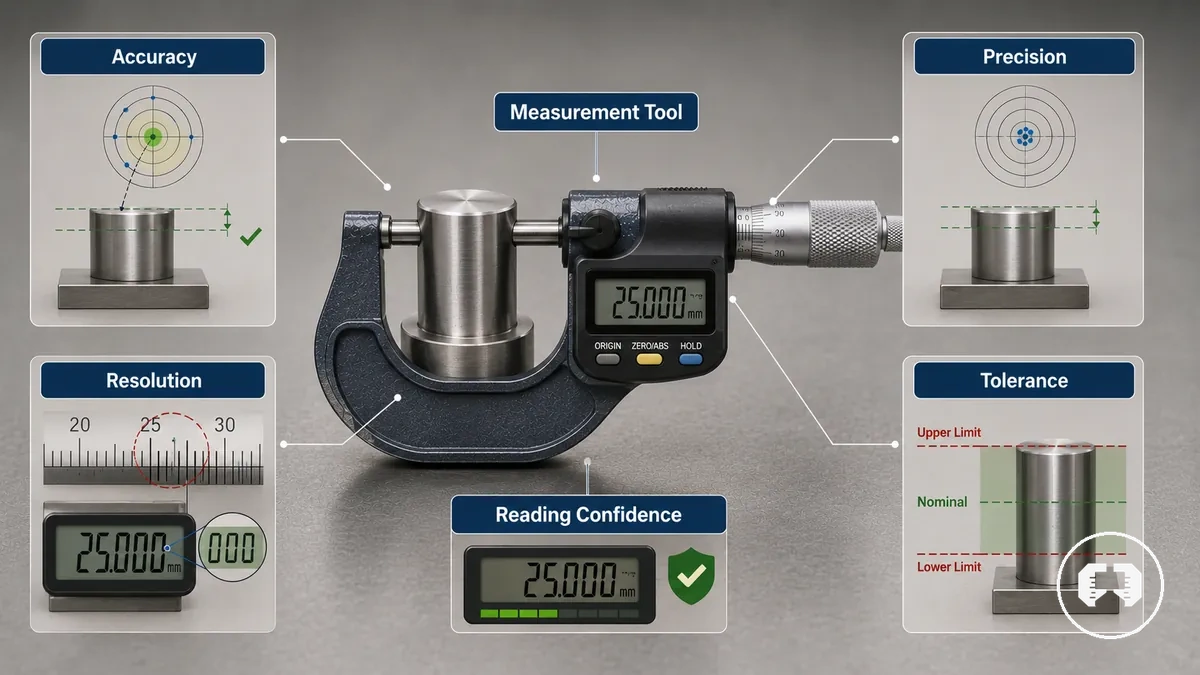

Genauigkeit, Präzision, Auflösung und Toleranz als Messeigenschaften

Die Messeigenschaften von Präzisionsmesswerkzeugen beantworten unterschiedliche Messfragen. Genauigkeit, Präzision, Auflösung und Toleranz beschreiben verschiedene Aspekte der Messleistung und sollten gemeinsam betrachtet werden, nicht als austauschbare Begriffe.

Der folgende Vergleich trennt diese Eigenschaften, um zu zeigen, wie jede zur Nutzbarkeit eines Messergebnisses beiträgt.

Eigenschaft	Bedeutung	Rolle bei der Messung	Praktische Auswirkung
Genauigkeit	Nähe einer Messung zum anerkannten Wert.	Gibt an, wie genau ein Messwert den beabsichtigten Wert repräsentiert.	Kann das Vertrauen in ein Ergebnis verbessern, wenn Werkzeug und Messbedingungen geeignet sind.
Präzision	Übereinstimmung wiederholter Messungen.	Zeigt die Wiederholbarkeit unter ähnlichen Messbedingungen.	Hilft festzustellen, ob wiederholte Messwerte konsistent bleiben.
Auflösung	Kleinste Änderung, die das Werkzeug anzeigen oder erkennen kann.	Definiert die Stufe messbarer Details.	Kann feinere Messwerte ermöglichen, die praktische Nutzbarkeit hängt jedoch vom Messkontext ab.
Toleranz	Zulässige Abweichung für das gemessene Merkmal.	Gibt die Annahmegrenze für die Messung vor.	Bestimmt, ob ein Messwert innerhalb der geforderten Grenzen liegt.

Ein Messsystem kombiniert das Werkzeug mit seinen Spezifikationen und Betriebsbedingungen. Die Messsicherheit kann mit dem Kalibrierzustand, der Messmethode und dem Werkzeugzustand variieren, daher bestätigt keine einzelne Eigenschaft allein, dass eine Messung korrekt ist. Beispiele für Instrumente, die für verschiedene Anwendungen ausgelegt sind, finden Sie unter Werkzeugarten und Messaufgaben.

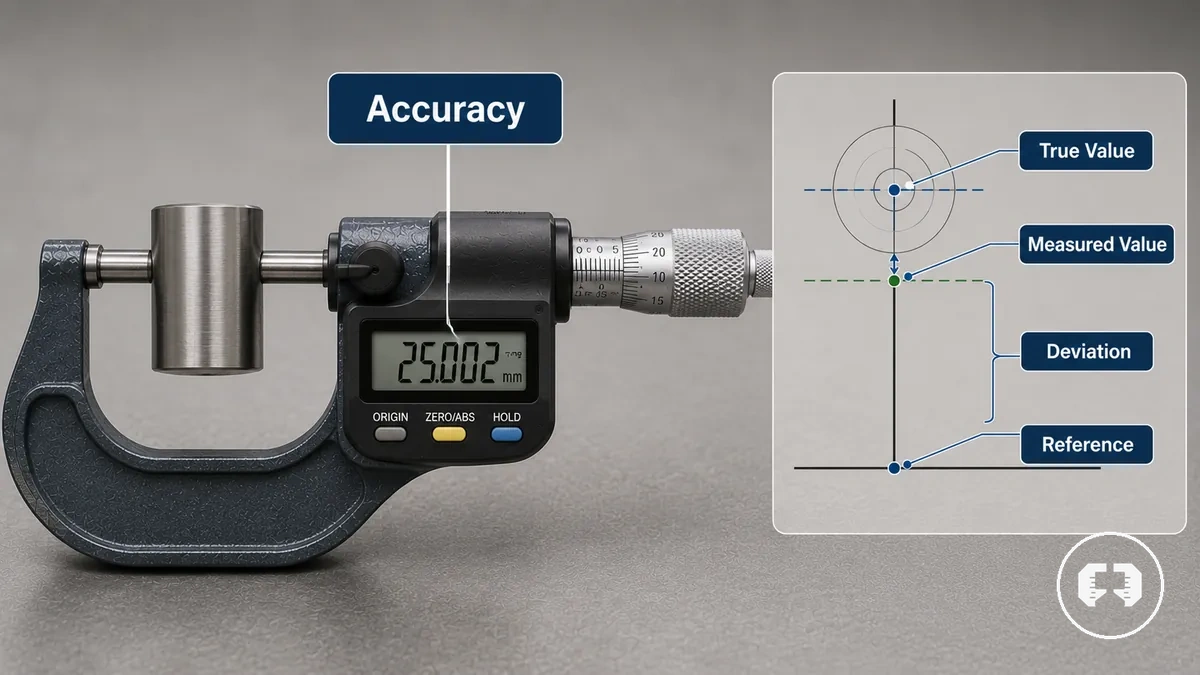

Genauigkeit als Nähe zum wahren Wert

Genauigkeit ist die Nähe eines Messwerts zum wahren oder anerkannten Referenzwert. Sie beschreibt, wie genau eine Messung den beabsichtigten Wert repräsentiert, nicht wie konsistent dasselbe Ergebnis wiederholt werden kann.

Eine Messung mit geringerer Abweichung vom wahren Wert gilt als genauer. Wenn ein gemessenes Teil beispielsweise nahe an seinem anerkannten Referenzmaß liegt, hat der Messwert eine geringere Abweichung als einer, der weiter entfernt liegt. Die Nähe eines realen Messwerts kann dennoch von der Genauigkeitsspezifikation des Werkzeugs, dem Kalibrierzustand, der Qualität des Referenzwerts und den Messbedingungen abhängen, daher gibt die Genauigkeit allein nicht an, ob wiederholte Messungen konsistent bleiben.

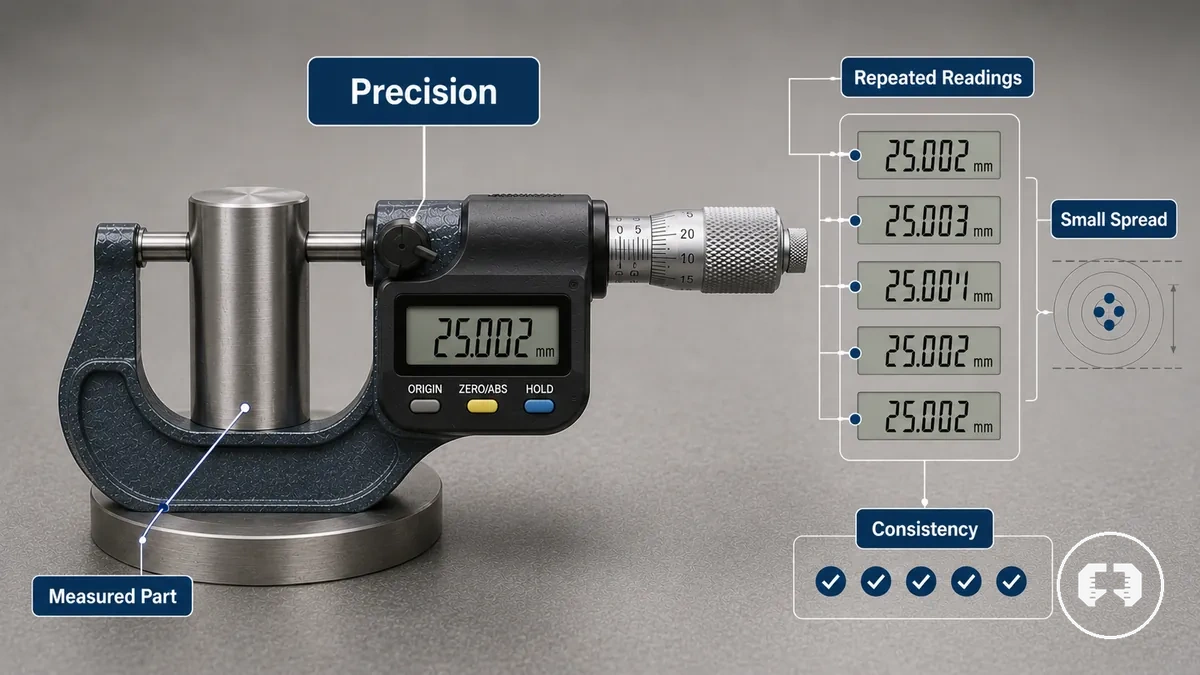

Präzision als Übereinstimmung zwischen wiederholten Messungen

Präzision ist die Nähe wiederholter Messungen zueinander, wenn sie unter ähnlichen Bedingungen durchgeführt werden. Sie beschreibt, wie konsistent ein Messwerkzeug ähnliche Messwerte liefert, nicht wie nahe diese Messwerte am wahren oder anerkannten Wert liegen.

Wenn ein Werkzeug wiederholte Messwerte mit geringer Streuung liefert, gilt es als präziser, da die Messungen konsistent bleiben. Wenn dasselbe Teil beispielsweise mehrfach gemessen wird und die Messwerte nahe beieinanderliegen, zeigt das Werkzeug eine gute Konsistenz. Diese Messwerte können dennoch vom wahren Wert abweichen, wenn eine systematische Abweichung oder eine andere Messbedingung das Ergebnis beeinflusst, daher bestätigt Präzision allein keine Genauigkeit.

Auflösung als kleinste ablesbare Messänderung

Auflösung ist die kleinste Schrittweite, die ein Messwerkzeug anzeigen oder unterscheiden kann. Sie definiert die feinste ablesbare Änderung auf der Skala oder Anzeige eines Werkzeugs und ermöglicht das Erkennen kleinerer Unterschiede zwischen Messwerten.

Eine Anzeige mit feineren ablesbaren Abstufungen kann beispielsweise kleinere Änderungen einer gemessenen Abmessung zeigen als eine mit gröberen Teilungen und bietet so eine höhere Messgranularität. Eine feinere Auflösung oder zusätzliche Dezimalstellen bedeuten jedoch nicht automatisch eine höhere Genauigkeit. Die Nutzbarkeit dieser feineren Abstufungen hängt weiterhin von der Genauigkeitsspezifikation des Werkzeugs und den Messbedingungen ab.

Toleranz als zulässige Messabweichung

Toleranz ist die zulässige Abweichung von einem geforderten Maß oder einer Spezifikation. Sie definiert den zulässigen Bereich für ein gemessenes Merkmal, indem sie einen Toleranzbereich um den Nennwert festlegt, und hilft zu bestimmen, ob ein Messergebnis innerhalb der festgelegten Grenzen liegt.

Wenn ein Nennwert beispielsweise eine Plus-Minus-Toleranz umfasst, kann ein gemessenes Merkmal, das innerhalb dieses Toleranzbereichs bleibt, als akzeptabel gelten, während ein Messwert außerhalb des Bereichs die festgelegte Anforderung möglicherweise nicht erfüllt. Ob das Ergebnis bestanden oder nicht bestanden wird, hängt von der festgelegten Toleranz, der Messmethode und dem Zustand des Messwerkzeugs ab.

Wie sich die Begriffe der Messqualität voneinander unterscheiden

Die Begriffe der Messqualität beschreiben unterschiedliche Eigenschaften eines Messergebnisses und sollten nicht als austauschbar betrachtet werden. Die Unterscheidung dieser Begriffe hilft Anwendern, Werkzeugspezifikationen und Messergebnisse genauer zu interpretieren, da jeder Begriff Entscheidungen auf unterschiedliche Weise beeinflusst.

Der folgende Vergleich hebt die praktischen Unterschiede hervor, ohne die zuvor eingeführten detaillierten Definitionen zu wiederholen.

Vergleich	Wesentlicher Unterschied	Praktische Auslegung
Genauigkeit vs. Präzision	Genauigkeit bezieht sich auf die Nähe zu einem Referenzwert, während Präzision die Übereinstimmung zwischen wiederholten Messungen betrifft.	Wiederholte Messungen können sehr konsistent sein, aber dennoch vom Referenzwert abweichen.
Auflösung vs. Genauigkeit	Die Auflösung bestimmt die kleinste ablesbare Schrittweite, während die Genauigkeit widerspiegelt, wie genau eine Messung den Referenzwert repräsentiert.	Ein Werkzeug kann feinere Abstufungen anzeigen, ohne eine genauere Messung zu liefern.
Toleranz vs. Messunsicherheit	Die Toleranz definiert den zulässigen Messbereich, während die Messunsicherheit den Bereich angibt, in dem der wahre Wert vernünftigerweise liegen kann.	Ein Messwert kann innerhalb der festgelegten Toleranz bleiben, selbst wenn die Messunsicherheit berücksichtigt wird.
Fehler vs. Messunsicherheit	Der Fehler beschreibt die Differenz zwischen einem Messwert und einem Referenzwert, während die Messunsicherheit den mit dem Messergebnis verbundenen Bereich angibt.	Die Interpretation einer Messung hängt vom Referenzwert, der Toleranz, der Messmethode und der Messunsicherheit ab.

Diese Unterscheidungen zeigen, warum kein einzelner Begriff der Messqualität ein Messergebnis vollständig beschreibt. Eine zuverlässige Interpretation erfordert die gemeinsame Betrachtung der relevanten Begriffe im Kontext der durchgeführten Messung.

Genauigkeit versus Präzision

Genauigkeit und Präzision beschreiben unterschiedliche Eigenschaften einer Messung. Genauigkeit bezieht sich darauf, wie gut ein Messwert mit dem wahren oder anerkannten Referenzwert übereinstimmt, während Präzision sich darauf bezieht, wie konsistent wiederholte Messwerte unter ähnlichen Bedingungen miteinander übereinstimmen.

Genauigkeit	Präzision
Vergleicht einen Messwert mit dem wahren oder anerkannten Referenzwert.	Vergleicht die Übereinstimmung zwischen wiederholten Messungen.
Kann durch systematischen Fehler beeinflusst werden, der Ergebnisse vom Referenzwert wegführt.	Wird durch die Streuung wiederholter Messwerte angezeigt, wobei eine geringere Streuung eine höhere Konsistenz zeigt.
Ein Messwert kann nahe am Referenzwert liegen, auch wenn wiederholte Messungen variieren.	Wiederholte Messwerte können konsistent bleiben, aber dennoch vom wahren Wert abweichen, wenn systematischer Fehler, Kalibrierzustand oder Messbedingungen eine Abweichung verursachen.

Auflösung versus Genauigkeit

Auflösung und Genauigkeit beschreiben unterschiedliche Eigenschaften einer Messung. Die Auflösung bezieht sich auf die kleinste ablesbare Anzeigeschrittweite, während die Genauigkeit beschreibt, wie gut der gemessene Wert mit dem wahren oder anerkannten Referenzwert übereinstimmt.

Eine feinere Anzeigeschrittweite führt nicht von allein zu einer genaueren Messung. Ein als 25,123 angezeigter Wert kann beispielsweise präziser erscheinen als 25,1, weil er zusätzliche Dezimalstellen zeigt, doch diese zusätzlichen Stellen können lediglich eine feinere Anzeigeschrittweite darstellen. Die Nutzbarkeit einer höheren Auflösung hängt weiterhin von der angegebenen Genauigkeit des Werkzeugs, dem Einfluss der Rundung und den Messbedingungen ab, daher sollten zusätzliche Dezimalstellen nicht als Beleg für eine höhere Genauigkeit interpretiert werden.

Toleranz versus Fehler und Messunsicherheit

Toleranz, Fehler und Messunsicherheit beschreiben unterschiedliche Aspekte einer Messung. Die Toleranz definiert die zulässige Abweichung um einen geforderten Wert, der Fehler beschreibt die beobachtete Abweichung von einem Referenzwert, und die Messunsicherheit drückt den Bereich aus, in dem der wahre Wert vernünftigerweise liegen kann. Der folgende Vergleich unterscheidet diese Rollen, um Verwirrung bei der Interpretation von Messergebnissen zu vermeiden.

Begriff	Rolle bei der Messung
Toleranz	Definiert die zulässige Abweichung durch Festlegen eines Toleranzbereichs um einen geforderten Wert.
Fehler	Beschreibt die beobachtete Differenz zwischen einem Messwert und einem Referenzwert.
Messunsicherheit	Drückt den mit einem Messergebnis verbundenen Bereich aus, nicht einen einzelnen exakten Wert.
Annahme- oder Ablehnungsrisiko	Ein Messwert, der eine Toleranz zu erfüllen scheint, kann dennoch eine sorgfältige Interpretation erfordern, da die Messunsicherheit, der Toleranzbereich und die Messmethode die Sicherheit der Entscheidung beeinflussen können.

Wiederholbarkeit und Reproduzierbarkeit bei der Messkonsistenz

Wiederholbarkeit und Reproduzierbarkeit beschreiben, wie konsistent Messergebnisse unter verschiedenen Bedingungen bleiben. Wiederholbarkeit bezieht sich auf wiederholte Messungen, die von derselben Bedienperson mit demselben Werkzeug am selben Teil unter ähnlichen Bedingungen durchgeführt werden, während Reproduzierbarkeit prüft, ob vergleichbare Ergebnisse auch dann erzielt werden können, wenn sich Bedingungen wie die Bedienperson ändern. Keine der beiden Eigenschaften ersetzt Genauigkeit oder ordnungsgemäße Kalibrierung.

Vergleichbare Messbedingungen sind wichtig, da die Änderung einer einzelnen Variable die Konsistenz wiederholter Messungen beeinflussen kann. Bei der Bewertung der Messkonsistenz ist zu berücksichtigen, ob die folgenden Bedingungen gleich bleiben oder sich ändern:

• Dieselbe Bedienperson führt die Messung durch.
• Dasselbe Messwerkzeug wird verwendet.
• Dasselbe Teil oder Merkmal wird gemessen.
• Dieselben Messbedingungen und dieselbe Messmethode.
• Verschiedene Bedienpersonen und die daraus resultierende Abweichung zwischen Messungen.

Wiederholbarkeit liegt vor, wenn dieselbe Bedienperson dasselbe Teil mit demselben Werkzeug unter ähnlichen Bedingungen misst und eng beieinanderliegende Messwerte erhält. Reproduzierbarkeit bewertet, ob Messungen vergleichbar bleiben, wenn sich Bedingungen wie die Bedienperson ändern, und erkennt an, dass zusätzliche Abweichungen auftreten können, die vom Messprozess abhängen.

Konsistente Messwerte bestätigen nicht, dass eine Messung genau ist. Ein Messwerkzeug kann beispielsweise nahezu identische Messwerte liefern, und dennoch können diese Werte vom wahren oder anerkannten Referenzwert abweichen, wenn das Werkzeug eine systematische Abweichung aufweist oder nicht ordnungsgemäß kalibriert ist. Ob die resultierende Abweichung akzeptabel ist, hängt von der Messaufgabe und der geforderten Toleranz ab.

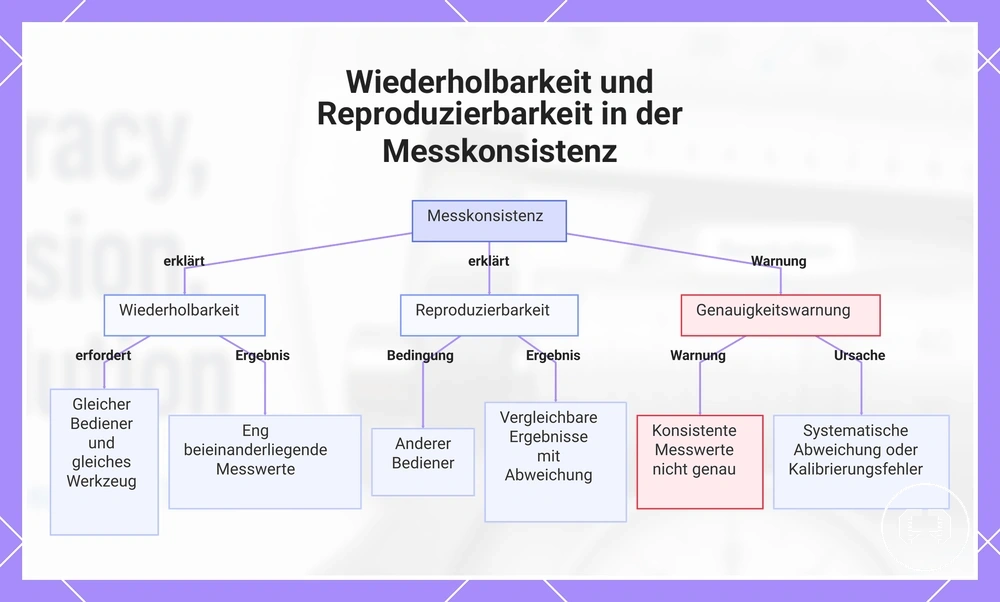

Diese Grafik erklärt die Definitionen von Wiederholbarkeit und Reproduzierbarkeit, die jeweils erforderlichen Bedingungen und eine wichtige Warnung zur Genauigkeit.

Wie Werkzeugspezifikationen tatsächliche Messergebnisse beeinflussen

Werkzeugspezifikationen beeinflussen tatsächliche Messergebnisse, indem sie beschreiben, wie ein Messwerkzeug unter definierten Bedingungen voraussichtlich arbeitet. Das endgültige Messergebnis hängt davon ab, wie Spezifikationen wie Genauigkeitsangabe, Auflösung, Messbereich, Wiederholbarkeit, Kalibrierstatus, Betriebsbedingungen und die Ablesemethode des Anwenders zusammenwirken, nicht von einer einzelnen Spezifikation allein.

Die folgende Tabelle fasst zusammen, wie gängige Spezifikationen und Messbedingungen das endgültige Ergebnis beeinflussen können und warum sie gemeinsam betrachtet werden sollten.

Spezifikation oder Bedingung	Auswirkung auf tatsächliche Messergebnisse
Genauigkeitsangabe	Kann anzeigen, wie genau eine Messung einen Referenzwert repräsentiert, wenn das Werkzeug unter geeigneten Bedingungen verwendet wird.
Auflösung	Definiert die kleinste ablesbare Schrittweite, bestimmt aber nicht von allein die Messgenauigkeit.
Messbereich	Die Messleistung kann variieren, je nachdem wo der Messwert innerhalb des Arbeitsbereichs des Werkzeugs liegt.
Wiederholbarkeit	Zeigt, wie konsistent ähnliche Messwerte unter vergleichbaren Messbedingungen erzielt werden können.
Kalibrierstatus	Kann das Vertrauen beeinflussen, dass die angezeigten Messwerte die beabsichtigte Messung widerspiegeln.
Betriebsbedingungen	Umgebungs- und Messbedingungen können die Qualität des endgültigen Ergebnisses beeinflussen.
Ablesemethode des Anwenders	Die Ablesetechnik kann sowohl die Konsistenz als auch die Interpretation von Messergebnissen beeinflussen.

Dasselbe Messwerkzeug kann für eine Toleranzanforderung geeignet sein, für eine andere jedoch weniger. Eine Spezifikation, die Messungen innerhalb einer größeren Toleranz unterstützt, bietet möglicherweise nicht genügend Sicherheit, wenn engere Toleranzanforderungen gelten, selbst wenn das Werkzeug einwandfrei funktioniert.

Die Interpretation von Werkzeugspezifikationen erfordert daher die Berücksichtigung, wie mehrere Bedingungen bei der Messung zusammenwirken. Eine konsistente Technik und das richtige Ablesen von Messwerkzeugen können helfen, vermeidbare Abweichungen bei Messungen zu reduzieren.

Anpassung der Werkzeugfähigkeit an die geforderte Toleranz

Die Anpassung der Werkzeugfähigkeit an die geforderte Toleranz hängt von der Messaufgabe ab, nicht von einer einzelnen Spezifikation. Ein Messwerkzeug kann für eine Toleranzanforderung geeignet sein, aber für eine andere weniger Sicherheit bieten, da seine Genauigkeit, Auflösung, Messbereich, Wiederholbarkeit, Kalibrierzustand, Betriebsumgebung und die Technik des Anwenders alle das endgültige Messergebnis beeinflussen.

Vor der Entscheidung, ob ein Messwerkzeug ausreichend leistungsfähig ist, sollten Sie seine Spezifikationen mit der Toleranz vergleichen, die überprüft werden muss. Die folgende Checkliste hebt die wichtigsten Bewertungskriterien hervor.

• Die Messaufgabe und die geforderte Toleranz definieren.
• Prüfen, ob die angegebene Genauigkeit des Werkzeugs für die Messanforderung geeignet ist.
• Sicherstellen, dass die Auflösung des Werkzeugs ausreichende Messdetails bietet.
• Sicherstellen, dass der Messwert innerhalb des vorgesehenen Arbeitsbereichs des Werkzeugs liegt.
• Prüfen, ob das Werkzeug unter ähnlichen Bedingungen konsistente wiederholte Messwerte liefern kann.

Die Werkzeugfähigkeit sollte als Kombination dieser Eigenschaften bewertet werden, nicht durch Verlassen auf eine einzelne Spezifikation. Ein Messwerkzeug, das für eine größere Toleranz geeignet ist, kann weniger Sicherheit bieten, wenn dieselbe Messung eine engere Toleranz erfüllen muss.

Die endgültige Eignung hängt vom gemessenen Teil, der Betriebsumgebung, der Bedienerfertigkeit und dem Kalibrierzustand ab. Annahmeentscheidungen sollten daher bedingt bleiben, da Änderungen dieser Faktoren die Messsicherheit beeinflussen können.

Bei der Bewertung alternativer Messwerkzeuge für dieselbe Anwendung kann es helfen, wenn Sie Messwerkzeuge nach Genauigkeit vergleichen, bevor Sie entscheiden, welche Werkzeugfähigkeit für die erforderliche Toleranz am besten geeignet ist.

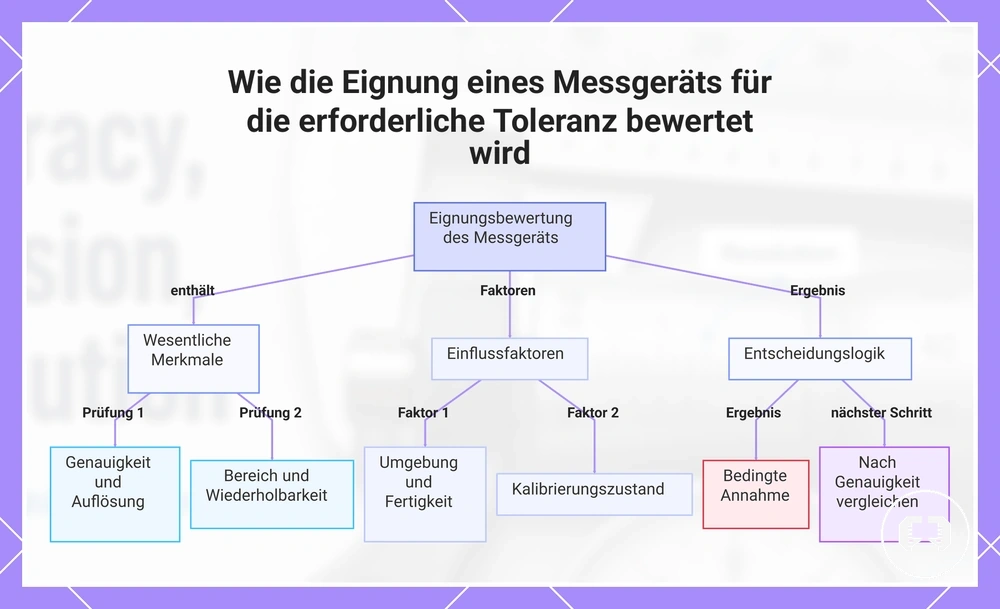

Dieses Diagramm zeigt die wichtigsten Bewertungskriterien und Entscheidungsfaktoren, um festzustellen, ob ein Messgerät für eine bestimmte Toleranzanforderung geeignet ist.

Auflösung und der Toleranzbereich

Die Auflösung sollte fein genug sein, um den Toleranzbereich ablesbar zu machen und sichere Messentscheidungen zu unterstützen. Wenn die angezeigte Schrittweite im Vergleich zur Toleranzbreite zu groß ist, kann Rundung die Sicherheit beeinträchtigen, wenn festgestellt werden muss, ob ein Messwert innerhalb der geforderten Grenzen liegt. Die Auflösung allein bestätigt jedoch nicht, dass ein Messwerkzeug für die Aufgabe genau genug ist.

Ein schmaler Toleranzbereich lässt sich beispielsweise leichter beurteilen, wenn die angezeigte Schrittweite klein genug ist, um sinnvolle Änderungen innerhalb dieses Bereichs zu zeigen. Wenn die angezeigte Schrittweite relativ grob ist, kann Rundung die Interpretation von Grenzwertmessungen erschweren, und die endgültige Entscheidung kann weiterhin von der Genauigkeit des Werkzeugs und den Messbedingungen abhängen.

Genauigkeitsangabe und zulässiger Fehler

Die Genauigkeitsangabe sollte in Bezug auf den zulässigen Messfehler für die Aufgabe interpretiert werden. Die Angabe beschreibt den Messfehler, der unter angegebenen Bedingungen zu erwarten ist, während der zulässige Fehler davon abhängt, ob dieses Maß an Messleistung für die geforderte Toleranz geeignet ist.

Genauigkeitsangaben können auf unterschiedliche Weise ausgedrückt werden, beispielsweise als fester Plus-Minus-Wert oder als Prozentsatz des gemessenen Werts. Wenn eine Angabe auf einem Prozentsatz des Werts basiert, kann der zulässige Messfehler mit dem gemessenen Wert variieren, anstatt konstant zu bleiben. Wenn ein Messergebnis nahe an einer Toleranzgrenze liegt, können die angegebene Genauigkeit, die Messbedingungen und der Kalibrierzustand die Sicherheit der endgültigen Annahmeentscheidung beeinflussen.

Kalibrierung, Drift und Messsicherheit

Kalibrierung, Drift und Messsicherheit sind eng miteinander verbunden, da das Vertrauen in die angegebene Genauigkeit eines Messwerkzeugs davon abhängt, ob seine Leistung über die Zeit konsistent bleibt. Die Kalibrierung kann die Leistung anhand eines Referenzstandards überprüfen oder dokumentieren, garantiert jedoch nicht, dass jede Messung fehlerfrei ist.

Der Kalibrierzustand sollte neben dem Werkzeugzustand und den Messbedingungen berücksichtigt werden. Drift, Verschleiß, Umgebungseinflüsse und dokumentierte Abweichungen können alle das Vertrauen in eine Messung beeinflussen, insbesondere wenn das Ergebnis nahe an einer Toleranzgrenze liegt.

Bei der Bewertung der Messsicherheit sollte geprüft werden, ob:

• Das Messwerkzeug sich in einem kalibrierten Zustand befindet.
• Ein geeigneter Referenzstandard zur Überprüfung der Leistung verwendet wurde.
• Drift oder Verschleiß die Messeigenschaften des Werkzeugs verändert haben könnten.
• Umgebungsbedingungen den Messwert beeinflussen könnten.
• Die dokumentierte Abweichung für die Messaufgabe noch angemessen ist.

Eine ausführlichere Erklärung zur Kalibrierung für genaue Messungen finden Sie in der entsprechenden Anleitung.

Die Messsicherheit sollte bedingt bleiben, da Kalibrierzustand, Drift, Verschleiß, Umgebungsbedingungen und dokumentierte Abweichungen alle beeinflussen, wie zuverlässig eine Messung den beabsichtigten Wert widerspiegelt.

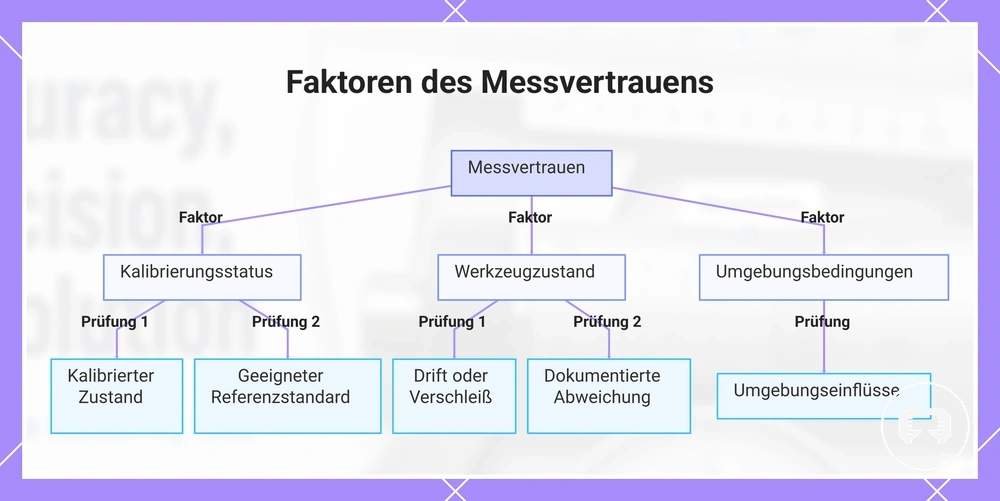

Dieses Diagramm zeigt die wichtigsten Faktoren, die das Vertrauen in die Messung beeinflussen, einschließlich des Kalibrierungsstatus, des Werkzeugzustands und der Umgebungsbedingungen.

Messfehler, die Genauigkeit oder Wiederholbarkeit beeinträchtigen

Messfehler können die Genauigkeit, Wiederholbarkeit oder die Sicherheit einer Toleranzentscheidung beeinträchtigen, da ihre Wirkung vom Messwerkzeug, dem Werkstück, der Umgebung und der Ablesemethode abhängt. Kleine Fehler, die unbedeutend erscheinen, können an Bedeutung gewinnen, wenn die zulässige Toleranz eng ist.

Verschiedene Fehlerquellen beeinflussen Messergebnisse auf unterschiedliche Weise. Werkzeugbezogene Bedingungen können die Messleistung beeinträchtigen, während die Bedientechnik, Umgebungsbedingungen und der Werkstückzustand jeweils Abweichungen verursachen können, die den endgültigen Messwert verändern.

• Werkzeugbedingte Fehler: Falscher Nullabgleich, abgenutzte Messkontakte oder instabile Messwerte können die Sicherheit der Messkonsistenz verringern.
• Anwenderbedingte Fehler: Fehlausrichtung, inkonsistenter Messdruck und Parallaxe beim Ablesen einer Skala können den angegebenen Messwert beeinflussen.
• Umgebungsbedingte Fehler: Temperaturänderungen und Umgebungsbedingungen können das Messwerkzeug, das Werkstück oder beide beeinträchtigen.
• Zustandsbedingte Fehler des Werkstücks: Verschmutzung, Oberflächenverunreinigungen oder Veränderungen des Werkstückzustands können das Messergebnis verändern.

Ein kleiner Unterschied im Messwert kann beispielsweise wenig praktische Auswirkung haben, wenn die zulässige Toleranz groß ist, aber derselbe Unterschied kann bedeutender werden, wenn der Toleranzbereich eng ist. Ob das resultierende Messergebnis akzeptabel bleibt, hängt von der kombinierten Wirkung der Messbedingungen, des Werkzeugzustands, des Werkstückzustands und der geforderten Toleranz ab.

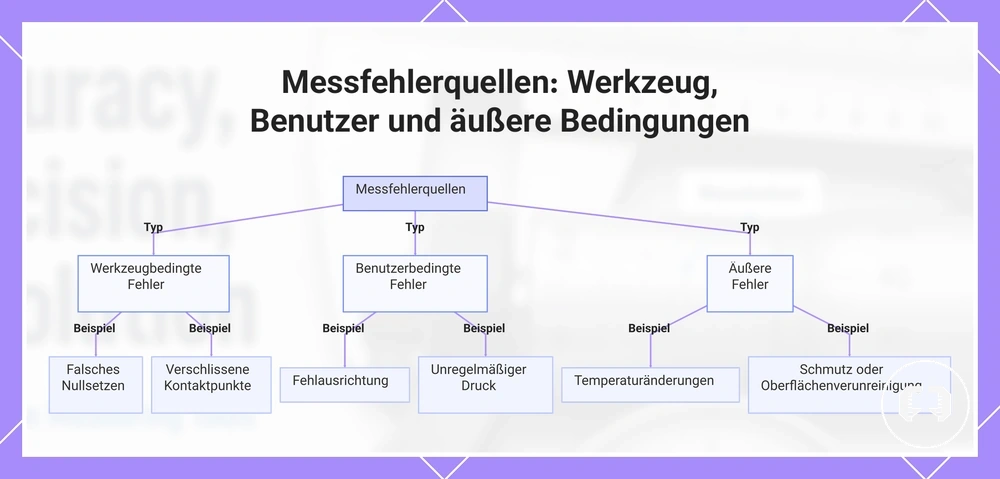

Dieses Diagramm zeigt die drei Hauptkategorien von Messfehlern und zwei typische Beispiele für jede Kategorie.

Wann höhere Genauigkeit oder feinere Auflösung wichtig ist

Die Wahl höherer Genauigkeit, feinerer Auflösung oder besserer Wiederholbarkeit hängt von der Messaufgabe ab, nicht von der Auswahl der höchsten verfügbaren Spezifikation. Die geeignete Spezifikation sollte der geforderten Toleranz, der Empfindlichkeit des Teils oder Materials und den Bedingungen, unter denen gemessen wird, entsprechen.

Vor der Auswahl eines Messwerkzeugs sollte geprüft werden, ob höhere Spezifikationen das Messergebnis voraussichtlich verbessern oder lediglich die Anforderungen der Anwendung übertreffen. Die folgende Checkliste hebt die wichtigsten Entscheidungskriterien hervor.

• Rechtfertigt die geforderte Toleranz eine höhere Messgenauigkeit?
• Ist das Material oder Teil empfindlich genug, dass kleine Messunterschiede von Bedeutung sind?
• Werden Messungen häufig durchgeführt, sodass Wiederholbarkeit wichtiger wird?
• Könnte eine falsche Prüfentscheidung erhebliche Folgen haben?
• Besteht ausreichendes Vertrauen in den Kalibrierzustand des Werkzeugs für die erforderliche Messung?
• Würde eine feinere Auflösung die Messung einfacher ablesbar machen oder Rundungen bei der Interpretation reduzieren?

Höhere Spezifikationen können bei anspruchsvollen Messaufgaben einen zusätzlichen Nutzen bieten, aber der praktische Nutzen kann abnehmend sein, wenn die Toleranzen relativ großzügig sind. Weitere Hinweise zu price versus accuracy tradeoffs zeigen, wie das Spezifikationsniveau mit der Messanforderung zusammenhängt, anstatt davon auszugehen, dass eine höhere Spezifikation immer die bessere Wahl ist.

Wenn die geforderte Toleranz, die Messhäufigkeit, die Prüfungsfolge, das Kalibriervertrauen und die Ableseschwierigkeit eine höhere Messfähigkeit rechtfertigen, kann die Wahl höherer Genauigkeit, feinerer Auflösung oder besserer Wiederholbarkeit angemessen sein. Andernfalls kann eine moderate Spezifikation ausreichendes Vertrauen für die vorgesehene Messaufgabe bieten.

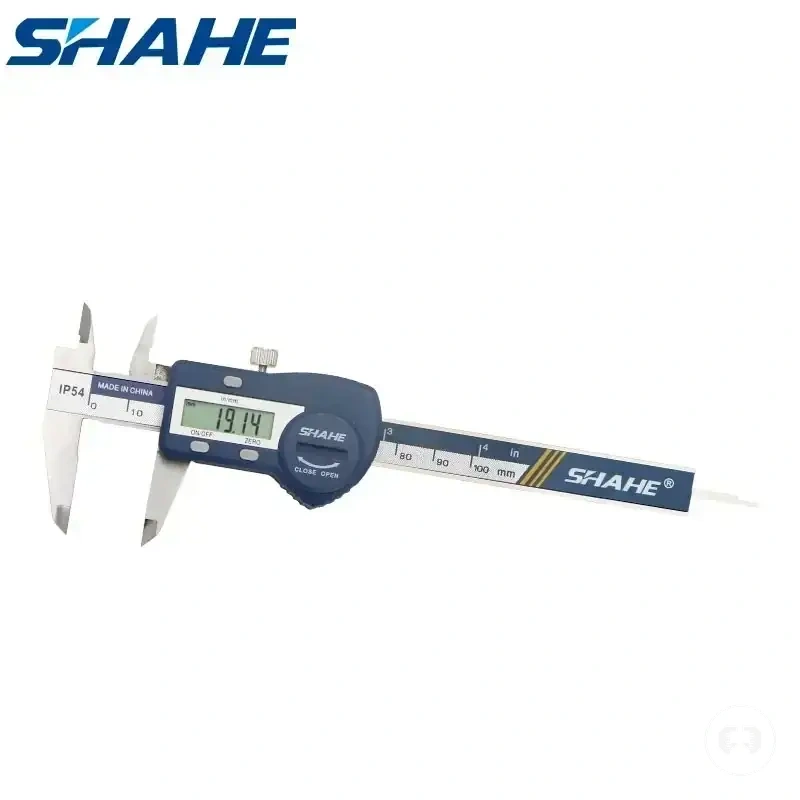

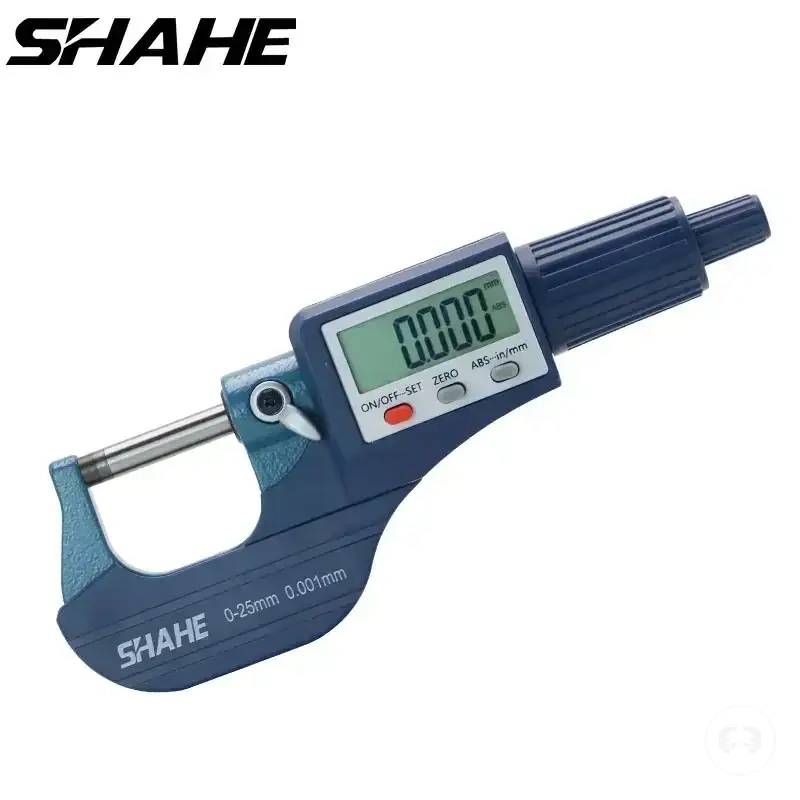

Hier findest du Produktbeispiele, die den Vergleich erleichtern können. Prüfe vor dem Kauf immer die Kompatibilitätskriterien, die wichtigsten Eigenschaften und die Produktdetails.

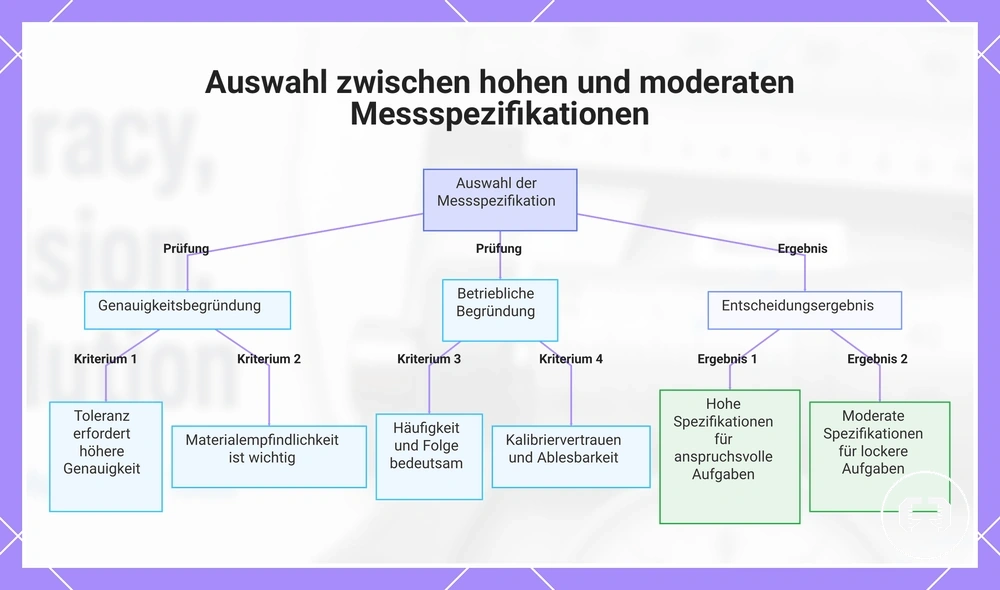

Dieses Diagramm zeigt die wichtigsten Kriterien für die Entscheidung, ob für eine Messaufgabe höhere Genauigkeit, feinere Auflösung oder bessere Wiederholbarkeit gewählt werden sollte, sowie das entsprechende Ergebnis auf Basis dieser Kriterien.
