Grundlagen der Kalibrierung von Präzisionsmesswerkzeugen

Die Kalibrierung ist eine Wartungsprüfung, bei der Präzisionsmesswerkzeuge mit einem Referenzstandard verglichen werden, um festzustellen, ob die Messinstrumente noch zuverlässige Messungen ermöglichen. Bei einem Messschieber, einer Mikrometerschraube oder einem ähnlichen Werkzeug verbindet die Kalibrierprüfung den Werkzeugmesswert mit einer bekannten Referenz, wie beispielsweise einem Parallelendmaß. Der Zweck besteht darin, Entscheidungen über Genauigkeit und Toleranz zu unterstützen, nicht die Kalibrierung als Reparaturprozess zu behandeln.

Ein Messwerkzeug kann nach regelmäßigem Gebrauch, Umwelteinflüssen, sichtbaren Schäden oder einer nicht bestandenen Überprüfung eine Kalibrierung benötigen. Dasselbe Werkzeug kann sich auch in Abhängigkeit von der Arbeitstoleranz, dem Zustand der Referenz und der Möglichkeit einer Justierung unterschiedlich verhalten. Eine grundlegende Messprüfung sollte daher vor jeder Entscheidung über die Verlässlichkeit den Werkzeugzustand, die Referenzen und die Toleranz berücksichtigen.

Die Kalibrierung hilft, einen fragwürdigen Messwert von einem Problem mit dem Werkzeugzustand, einem Referenzproblem oder einem möglichen Justierbedarf zu unterscheiden. Dieser Artikel konzentriert sich bei der Kalibrierung auf Wartung und Messsicherheit, während die allgemeine Pflege, Messtechnik und Entscheidungen über den Austausch separate Themen bleiben. Der nächste Abschnitt erläutert, was Kalibrierung bedeutet, bevor auf Referenzen, Intervalle und die Logik bei nicht bestandenen Prüfungen eingegangen wird.

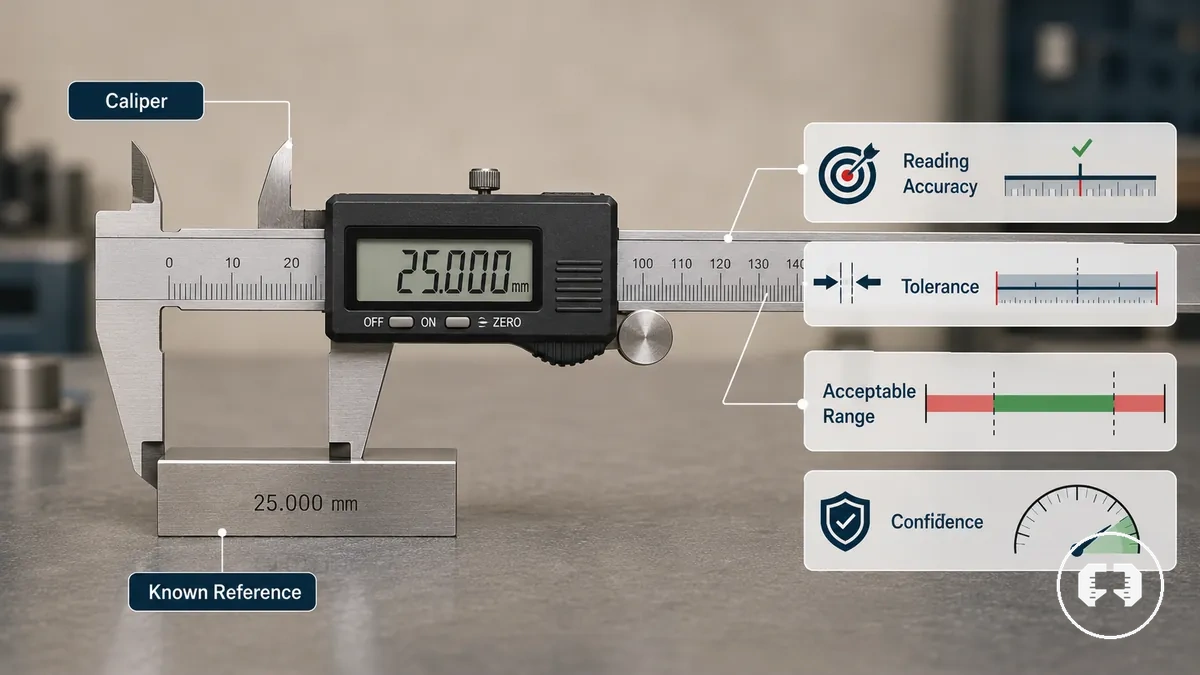

Was Kalibrierung für Präzisionsmesswerkzeuge bedeutet

Kalibrierung ist der Prozess, bei dem Präzisionsmesswerkzeuge mit einer bekannten Referenz verglichen werden, um festzustellen, ob ihre Messwerte innerhalb eines akzeptablen Bereichs bleiben. Sie vergleicht ein Messinstrument mit einem Referenzstandard, sodass die Messgenauigkeit mit angemessener Sicherheit bewertet werden kann. Dieser Vergleich verbindet die Kalibrierung direkt mit einer bekannten Referenz.

Die Kalibrierung hilft festzustellen, ob ein Messwerkzeug weiterhin Messwerte liefert, die für die erforderliche Toleranz geeignet sind. Das Ergebnis kann darauf hinweisen, dass das Werkzeug innerhalb eines akzeptablen Bereichs bleibt oder dass eine Justier- oder Korrekturentscheidung in Betracht gezogen werden sollte, abhängig von der beobachteten Abweichung. Ein akzeptabler Bereich bedeutet nicht perfekte Genauigkeit, kann aber eine größere Sicherheit bei Messentscheidungen bieten.

Ein Messschieber oder eine Mikrometerschraube kann gegen einen Referenzstandard wie ein Parallelendmaß geprüft werden, um seinen Messwert mit einem bekannten Wert zu vergleichen. Dieser einfache Vergleich veranschaulicht den Zweck der Kalibrierung, ohne das vollständige Verfahren zu beschreiben. Für einen breiteren Kontext siehe den Leitfaden zu Präzisionsmesswerkzeugen.

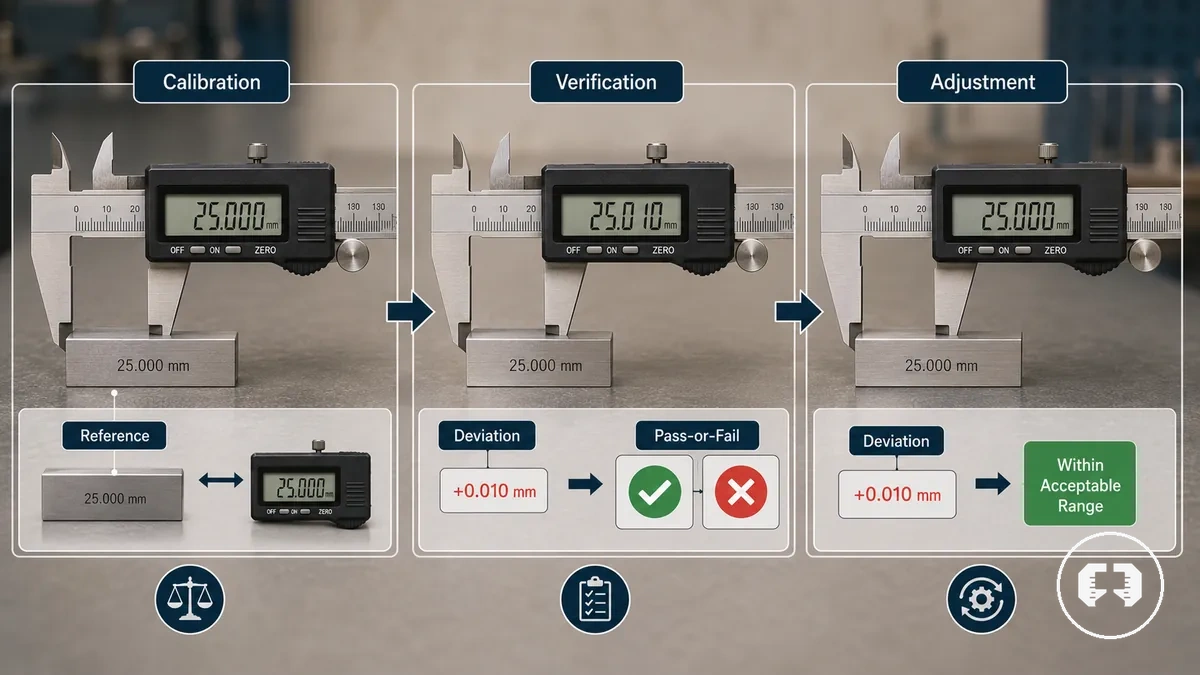

Unterschiede zwischen Kalibrierung, Verifizierung und Justierung

Kalibrierung, Verifizierung und Justierung beschreiben unterschiedliche Beziehungen zwischen einem Messwerkzeug, einer Referenz und einer Korrekturentscheidung. Die Kalibrierung vergleicht ein Werkzeug mit einer Referenz, um Abweichungen zu ermitteln, die Verifizierung bestätigt, ob das Ergebnis eine Bestehen/Nichtbestehen-Toleranzbedingung erfüllt, und die Justierung korrigiert das Werkzeug nur, wenn seine Konstruktion eine Justierung zulässt. Die Unterscheidung dieser Begriffe hilft, Wartungsentscheidungen nicht überzubewerten oder zu verwechseln.

Die Kalibrierung ist der Prozess des Vergleichs eines Messwerkzeugs mit einer Referenz, um die gemessene Abweichung zu bewerten und gegebenenfalls einen Kalibrierungsnachweis zu erstellen. Die Verifizierung stellt fest, ob das gemessene Ergebnis eine Bestehen/Nichtbestehen-Toleranzanforderung erfüllt. Die Justierung ist eine Korrektur, die die Abweichung verringern kann, jedoch nur, wenn das Messwerkzeug eine Justierung unterstützt. Der folgende Vergleich verdeutlicht den unterschiedlichen Zweck jedes Begriffs.

Begriff	Hauptzweck	Typisches Ergebnis
Kalibrierung	Abweichung gegen eine Referenz messen.	Kalibrierungsnachweis und Messbewertung.
Verifizierung	Bestehen/Nichtbestehen gegen Toleranz bestätigen.	Bestätigung, ob das Werkzeug die geforderte Bedingung erfüllt.
Justierung	Abweichung korrigieren, wenn das Werkzeug eine Justierung zulässt.	Korrigierte Einstellung, die eine erneute Verifizierung oder Kalibrierungsprüfung erforderlich machen kann.

Eine nicht bestandene Prüfung erfordert nicht automatisch einen Austausch. Abhängig von der gemessenen Abweichung, der Werkzeugkonstruktion und dem Zustand kann der nächste Schritt eine erneute Kalibrierung, Justierung, Reparatur oder einen Austausch umfassen, gefolgt von einer weiteren Verifizierung, sofern angemessen.

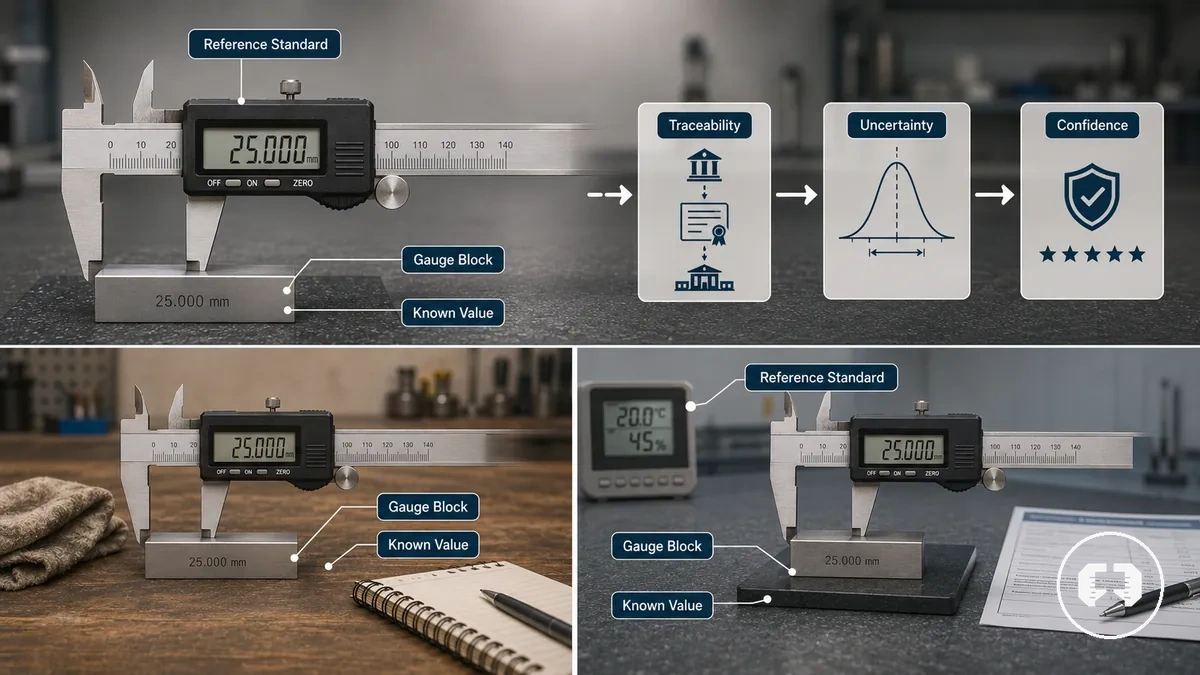

Kalibrierungsnormale, Referenzen und Rückverfolgbarkeit

Kalibrierungsnormale sind Referenznormale, die dazu dienen, Präzisionsmesswerkzeuge mit einem bekannten Wert zu vergleichen. Ein Referenznormal liefert einen bekannten oder nominalen Wert, der es ermöglicht, das Kalibrierungsergebnis zu bewerten, anstatt sich nur auf das Messwerkzeug zu verlassen. Diese Beziehung zwischen dem Werkzeug und der Referenz ist die Grundlage der Kalibrierungssicherheit, da das Normal den bekannten Wert für den Vergleich festlegt.

Bei einer informellen Werkstattprüfung kann ein Parallelendmaß oder ein Einstellnormal mit einer bekannten Abmessung herangezogen werden, um zu beurteilen, ob ein Messwerkzeug korrekt anzuzeigen scheint. Eine kontrollierte professionelle Kalibrierung legt typischerweise größeren Wert auf dokumentierte Referenznormale, Rückverfolgbarkeit und Messunsicherheit. Obwohl beide Ansätze ein Werkzeug mit einer Referenz vergleichen, sollte eine informelle Prüfung nicht als gleichwertig mit einer kontrollierten professionellen Kalibrierung betrachtet werden.

Rückverfolgbarkeit verbindet ein Kalibrierungsnormal mit dokumentierten Referenzwerten, die die Sicherheit in das Kalibrierungsergebnis stützen. Die Messunsicherheit beschreibt die mit dem Vergleich verbundenen Grenzen, anstatt eine exakte Messung zu garantieren. Zusammen helfen das Referenznormal, der Nominalwert, die Rückverfolgbarkeit und die Messunsicherheit dabei, zu bestimmen, wie viel Sicherheit vernünftigerweise in ein Kalibrierungsergebnis gesetzt werden kann.

Referenztyp	Hauptrolle	Sicherheitsaspekt
Parallelendmaß oder Einstellnormal	Bereitstellung eines bekannten oder nominalen Werts für den Vergleich.	Die Sicherheit hängt von der Eignung und dem Zustand der Referenz ab.
Rückverfolgbares Referenznormal	Durchführung der Kalibrierung mit dokumentierten Referenzwerten.	Die Sicherheit wird durch Rückverfolgbarkeitsaufzeichnungen und die angegebene Messunsicherheit beeinflusst.

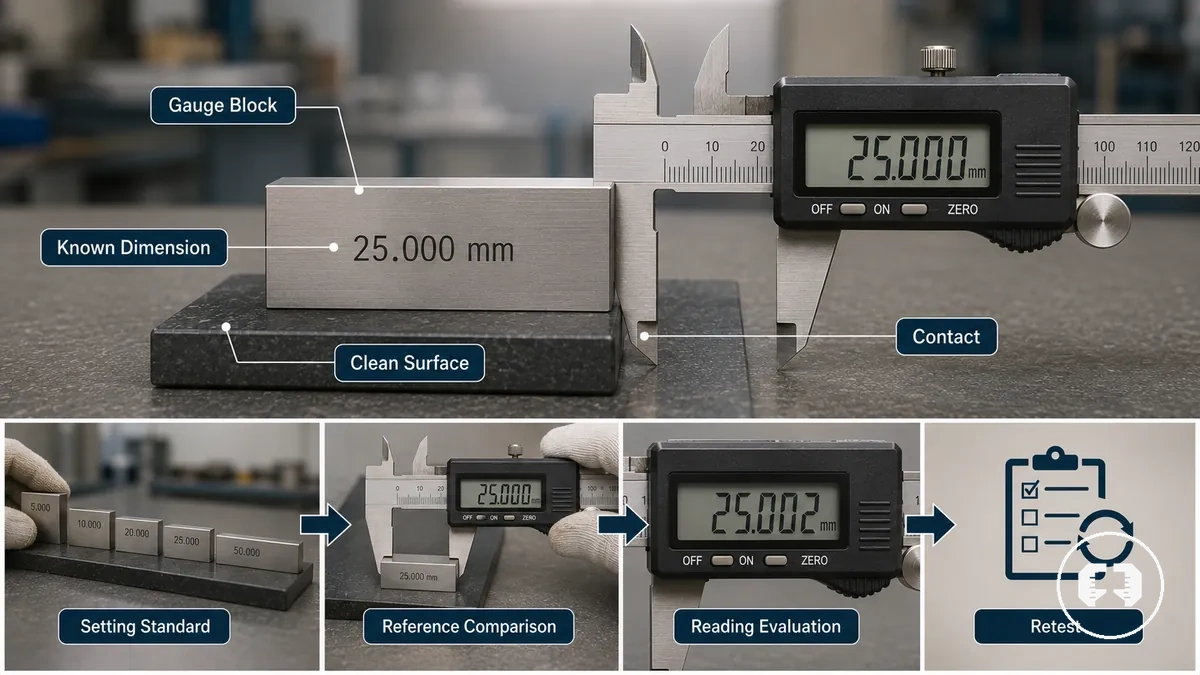

Parallelendmaße und Einstellnormale

Parallelendmaße und Einstellnormale sind Referenzwerkzeuge, die dazu dienen, ein Messinstrument während Kalibrierungsprüfungen mit einer bekannten Abmessung zu vergleichen. Sie liefern einen stabilen Referenzwert, sodass ein Messschieber- oder Mikrometerschraubenmesswert gegen eine bekannte Abmessung bewertet werden kann. Die folgende Checkliste hebt die wichtigsten Bedingungen für einen zuverlässigen Referenzvergleich hervor.

• Referenz auf Sauberkeit prüfen und die Kontaktflächen vor der Messwertnahme reinigen.
• Korrekten Kontakt zwischen dem Parallelendmaß oder Einstellnormal und dem Messwerkzeug sicherstellen.
• Eine Größenanpassung verwenden, die der zu prüfenden bekannten Abmessung entspricht.
• Den Oberflächenzustand der Referenz berücksichtigen, gegebenenfalls einschließlich der angegebenen Genauigkeitsklasse oder Messunsicherheit.
• Den gemessenen Messwert mit der bekannten Abmessung vergleichen und etwaige Abweichungen notieren.
• Wenn der Vergleich eine unerwartete Abweichung anzeigt, vor einer Schlussfolgerung eine erneute Prüfung durchführen.

Ein Messschieber kann beispielsweise gegen ein Parallelendmaß mit einer bekannten Abmessung geprüft werden, um seinen Messwert mit dem Referenzwert zu vergleichen. Eine Mikrometerschraube kann auf dieselbe Weise gegen ein geeignetes Einstellnormal geprüft werden, sofern die Kontaktflächen sauber und die Referenz für den Vergleich geeignet ist. Das Ergebnis kann ein Bestehen anzeigen, eine Abweichung feststellen oder darauf hinweisen, dass eine erneute Prüfung angemessen ist.

Toleranz, Messunsicherheit und Kalibrierungsaufzeichnungen

Toleranz, Messunsicherheit und Kalibrierungsaufzeichnungen machen Kalibrierungsergebnisse nutzbar, indem sie eine gemessene Abweichung mit der darauffolgenden Entscheidung verbinden. Ein Kalibrierungsnachweis bewahrt die Beziehung zwischen dem Messwerkzeug, der Referenz, der gemessenen Abweichung und dem beobachteten Ergebnis, sodass das Ergebnis die Wartungshistorie, Rückverfolgbarkeit und zukünftige Entscheidungen unterstützen kann, anstatt als einfacher Messwert zu dienen.

Die Toleranz definiert die akzeptable Grenze für eine Messung, während die Messunsicherheit die mit dem Messergebnis verbundene Sicherheit beschreibt. Eine gemessene Abweichung sollte zusammen mit der aufgezeichneten Messunsicherheit gegen die Toleranzanforderung bewertet werden, nicht isoliert. Für eine breitere Erklärung dieser Zusammenhänge siehe Konzepte zu Genauigkeit und Toleranz. Zusammen helfen diese Kriterien zu bestimmen, ob die angemessene Maßnahme Akzeptieren, Überwachen oder Eskalieren ist. Ein Kalibrierungsnachweis unterstützt die Wartungshistorie und Rückverfolgbarkeit, belegt aber nicht von sich aus die Eignung für jede Toleranzanforderung.

Die folgende Checkliste umreißt die Informationen, die üblicherweise in einem Kalibrierungsnachweis oder Kalibrierungsprotokoll festgehalten werden sollten.

• Werkzeugidentifikation oder Werkzeugtyp.
• Für den Vergleich verwendete Referenz.
• Gemessene Abweichung.
• Toleranzanforderung oder akzeptable Grenze.
• Aufzeichnungsdatum und Messunsicherheit oder Aufzeichnungsvermerk.
• Nächste Maßnahme: Akzeptieren, Überwachen oder Eskalieren.

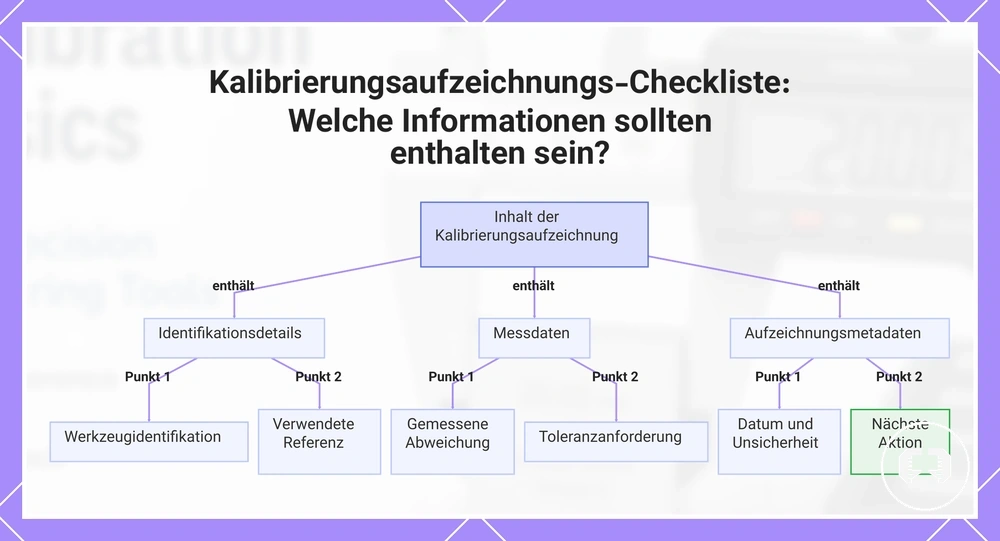

Diese Grafik zeigt die wesentlichen Informationen, die in einer Kalibrierungsaufzeichnung erhalten bleiben sollten, um die Wartungshistorie, Rückverfolgbarkeit und Entscheidungsfindung zu unterstützen.

Zustandsprüfungen des Werkzeugs vor der Kalibrierung

Zustandsprüfungen des Werkzeugs sollten vor einer Kalibrierungsprüfung durchgeführt werden, da der Zustand des Messwerkzeugs den Messwert unabhängig von der Kalibrierung beeinflussen kann. Eine kurze Vorprüfung hilft festzustellen, ob das Werkzeug sauber, stabil, unbeschädigt und für den Vergleich mit einem Referenznormal geeignet ist. Werden diese Bedingungen übersehen, kann der Werkzeugzustand die Kalibrierungsergebnisse verfälschen.

Die folgende Checkliste hilft, den Werkzeugzustand vom Messergebnis zu trennen, sodass offensichtliche Probleme vor der Kalibrierung erkannt werden können.

• Werkzeugkörper, Messflächen oder Kontaktflächen auf Verschmutzung, Grate oder sichtbare Schäden prüfen.
• Sicherstellen, dass der Nullpunkt stabil und wiederholbar ist, bevor ein Vergleich mit einer Referenz durchgeführt wird.
• Batterie- und Displayzustand bei digitalen Messwerkzeugen prüfen.
• Sicherstellen, dass das Gleit- oder Spindelgefühl gleichmäßig und konsistent ist, ohne ungewöhnlichen Widerstand.
• Auf sichtbare Schäden achten, die die Ausrichtung oder den Kontakt beeinträchtigen könnten.
• Umgebungsstabilität sicherstellen, indem unnötige Temperaturänderungen während der Kalibrierungsprüfung vermieden werden.
• Bestätigen, dass das Werkzeug für eine erneute Prüfung bereit ist, falls ein unerwarteter Messwert beobachtet wird.

Wenn eine Kalibrierungsprüfung ein unerwartetes Ergebnis liefert, den Werkzeugzustand prüfen, bevor angenommen wird, dass sich die Kalibrierung geändert hat. Schmutz auf den Messflächen, ein Grat auf der Kontaktfläche, Temperaturänderungen oder sichtbare Schlagspuren können einen falschen Messwert erzeugen, der einem Kalibrierungsproblem ähnelt. Die Trennung des Werkzeugzustands vom Messergebnis hilft zu erkennen, ob das Problem am Werkzeug oder am Vergleich liegt.

Eine kurze Zustandsprüfung unterstützt zuverlässigere Kalibrierungsergebnisse, ohne die routinemäßige Wartung zu ersetzen. Eine Anleitung zu laufenden Wartungspraktiken finden Sie unter care and storage for measuring tools.

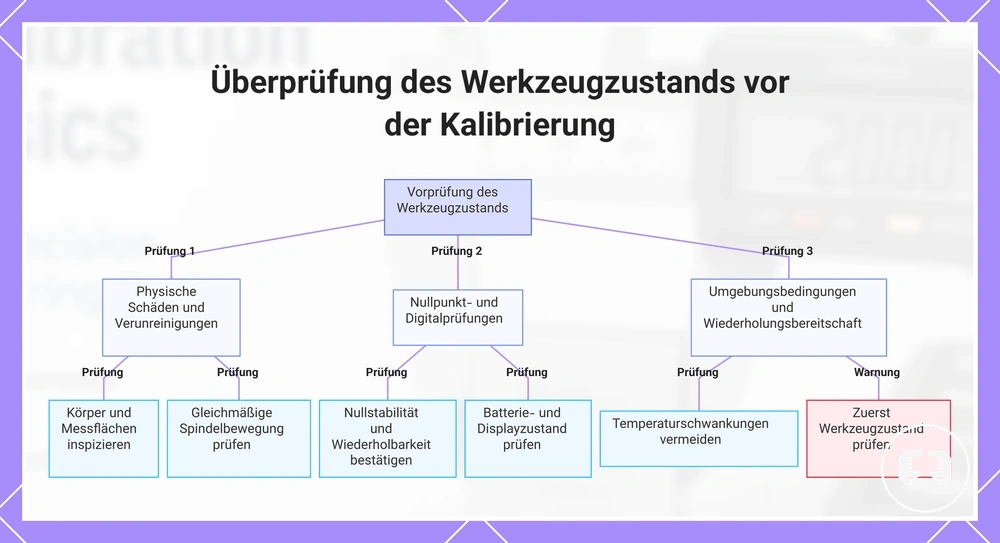

Diese Grafik zeigt die wichtigsten Prüfungen an einem Messwerkzeug vor der Kalibrierung, um den Werkzeugzustand von den Messergebnissen zu trennen.

Saubere Messflächen und Kontaktflächen

Saubere Messflächen und Kontaktflächen sollten vor der Bewertung eines Kalibrierungsmesswerts geprüft werden, da Oberflächenverschmutzung den korrekten Kontakt beeinträchtigen kann. Schmutz, Öl, ein Grat, ein Span oder Rost auf den Messflächen kann einen Kontaktfehler verursachen, der zu einem falschen Messwert führen kann. Die Identifizierung dieser Zustände zuerst hilft, Oberflächenverschmutzung von der Kalibrierungsgültigkeit zu trennen.

Die folgende Checkliste hebt die Oberflächenzustände hervor, die vor der Interpretation einer Messung überprüft werden sollten.

• Schmutz auf den Messflächen kann den vollständigen Kontakt verhindern und zu einem falschen Messwert beitragen.
• Öl auf den Kontaktflächen kann einen gleichmäßigen Kontakt zwischen Werkzeug und Werkstück beeinträchtigen.
• Ein Grat kann einen Kontaktfehler verursachen, indem er das korrekte Aufsetzen verhindert.
• Ein Span auf der Messfläche kann die Kontaktkonsistenz verringern und den Messwert beeinflussen.
• Rost auf den Kontaktflächen kann einen gleichmäßigen, wiederholbaren Kontakt stören.

Selbst eine kleine Verunreinigung kann eine Kontaktmessung beeinträchtigen, wenn sie zwischen den Messflächen und dem Werkstück liegt. Beispielsweise kann eine Prüfung mit einem Messschieber oder einer Mikrometerschraube ungenau erscheinen, wenn ein kleiner Grat oder Partikel den vollständigen Kontakt verhindert, obwohl das Werkzeug selbst möglicherweise keine Kalibrierung benötigt. Diese lokale Oberflächenprüfung hilft, kontaktbedingte Effekte von Kalibrierungsergebnissen zu unterscheiden.

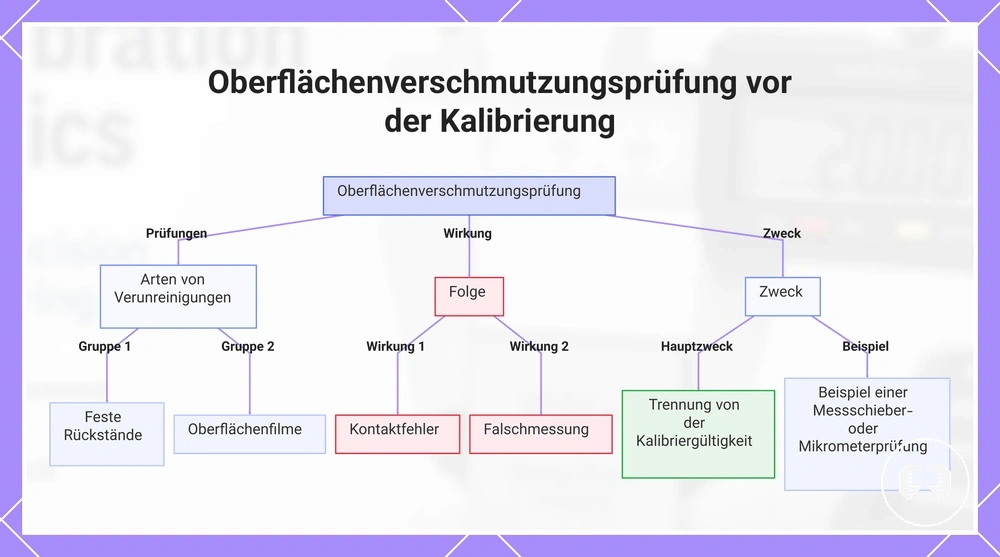

Dieses Diagramm zeigt die häufigsten Oberflächenverunreinigungen, die zu prüfen sind, ihre Auswirkungen auf die Messgenauigkeit und den Zweck, Verschmutzung von Kalibrierfehlern zu unterscheiden.

Nullpunktstabilität und sichtbare Schäden

Die Nullpunktstabilität sollte bestätigt werden, bevor man sich auf eine Kalibrierungsprüfung verlässt, da ein konsistentes Nullpunktverhalten die Sicherheit in das Ergebnis unterstützt. Ein Nullpunkt, der nach dem Öffnen und Schließen in dieselbe Position zurückkehrt, verbessert die Wiederholbarkeit, während unerwartete Änderungen untersucht werden sollten, bevor die Kalibrierung beurteilt wird. Ein stabiles Nullpunktverhalten erhöht die Sicherheit in die Kalibrierungsprüfung.

• Nullpunktwiederholbarkeit: Bestätigen, dass der Nullpunkt nach dem Öffnen und Schließen konsistent zurückkehrt. Tut er dies nicht, eine erneute Prüfung durchführen.
• Sichtbare Schäden: Auf verbogene Backen, abgenutzte Ambosse oder Schlagspuren prüfen, die den Kontakt oder die Ausrichtung beeinflussen könnten.
• Displayinstabilität: Ein instabiles Display bei einem digitalen Werkzeug kann eine erneute Prüfung oder weitere Eskalation rechtfertigen.
• Spiel: Übermäßige Bewegung kann die Wiederholbarkeit verringern und sollte vor der Bewertung von Messungen untersucht werden.
• Abgrenzungshinweis: Eine Nullpunktänderung kann aus dem Werkzeugzustand, der Handhabung, der Temperatur oder der Messtechnik resultieren und sollte daher nicht automatisch als Kalibrierungsfehler behandelt werden.

Wenn die Wiederholbarkeit nach grundlegenden Zustandsprüfungen inkonsistent bleibt, die Nullpunktprüfung unter stabilen Bedingungen wiederholen und auf sichtbare Schäden prüfen. Anhaltende Nullpunktinstabilität, verbogene Backen, abgenutzte Ambosse, Displayinstabilität oder Schlagspuren können darauf hinweisen, dass eine weitere Bewertung angemessen ist, anstatt sich auf einen einzelnen Messwert zu verlassen. Wenn wiederholte erneute Prüfungen weiterhin instabiles Nullpunktverhalten zeigen, kann eine Eskalation angemessen sein. Wenn wiederkehrende Symptome breiteren measurement errors and drift ähneln, diese Bedingungen untersuchen, bevor das Kalibrierungsergebnis interpretiert wird.

Grundlegende Kalibrierungsprüfungen für Messschieber und Mikrometerschrauben

Eine grundlegende Kalibrierungsprüfung für einen Messschieber oder eine Mikrometerschraube vergleicht Werkzeugmesswerte mit einer bekannten Referenz unter Verwendung wiederholbaren Kontakts, bevor eine Toleranzbewertung vorgenommen wird. Diese grundlegende Prüfung hilft zu erkennen, ob ein unerwarteter Messwert isoliert oder wiederholbar ist, und bleibt dabei von einem formalen Kalibrierungsprozess unterschieden. Dieselbe Prüflogik gilt sowohl für Messschieber als auch für Mikrometerschrauben.

Wenn ein Messwert fragwürdig erscheint, zuerst den Werkzeugzustand bestätigen, dann mit einer bekannten Referenzabmessung unter Verwendung einer konsistenten Kontaktmethode vergleichen. Jede Messwertabweichung gegen die erforderliche Toleranz bewerten, anstatt sich auf eine einzelne Messung zu verlassen. Wiederholte Abweichung über mehrere Referenzabmessungen hinweg kann eine weitere Bewertung rechtfertigen, während ein einmaliger Messwert möglicherweise nur eine erneute Prüfung erfordert. Diese grundlegende Abfolge hält Messentscheidungen auf der Grundlage bekannter Referenzen.

1. Den richtigen Messschieber oder die richtige Mikrometerschraube auswählen, die Nulleinstellung bestätigen und vor Beginn der Kalibrierungsprüfung eine geeignete Referenzabmessung vorbereiten.
2. Die Messschieberbacken oder den Amboss und die Spindel der Mikrometerschraube mit wiederholbarem Kontakt gegen die Referenz setzen, dann den Messwert notieren.
3. Die Messwertabweichung mit der Referenzabmessung vergleichen und eine für die Messanforderung angemessene Toleranzbewertung vornehmen.
4. Die Prüfung bei zusätzlichen Referenzabmessungen wiederholen, wenn eine unerwartete Abweichung auftritt. Konsistente Ergebnisse erhöhen die Sicherheit, während wiederholte Abweichung eine erneute Prüfung oder weitere Bewertung rechtfertigen kann.
5. Wenn nach wiederholten Prüfungen eine ähnliche Abweichung über mehrere Referenzpunkte hinweg bestehen bleibt, dies als Entscheidungssignal für eine weitere Beurteilung behandeln, anstatt sich auf eine einzelne Messung zu verlassen.

Wenn ein Messschieber oder eine Mikrometerschraube einen unerwarteten Messwert liefert, wiederholte Prüfungen jedoch konsistent bleiben, kann das Ergebnis einen einmaligen Messfehler widerspiegeln und kein Kalibrierungsproblem darstellen. Diese grundlegenden Prüfungen unterstützen routinemäßige Messentscheidungen, sollten jedoch nicht als Ersatz für einen formalen Kalibrierungsprozess behandelt werden.

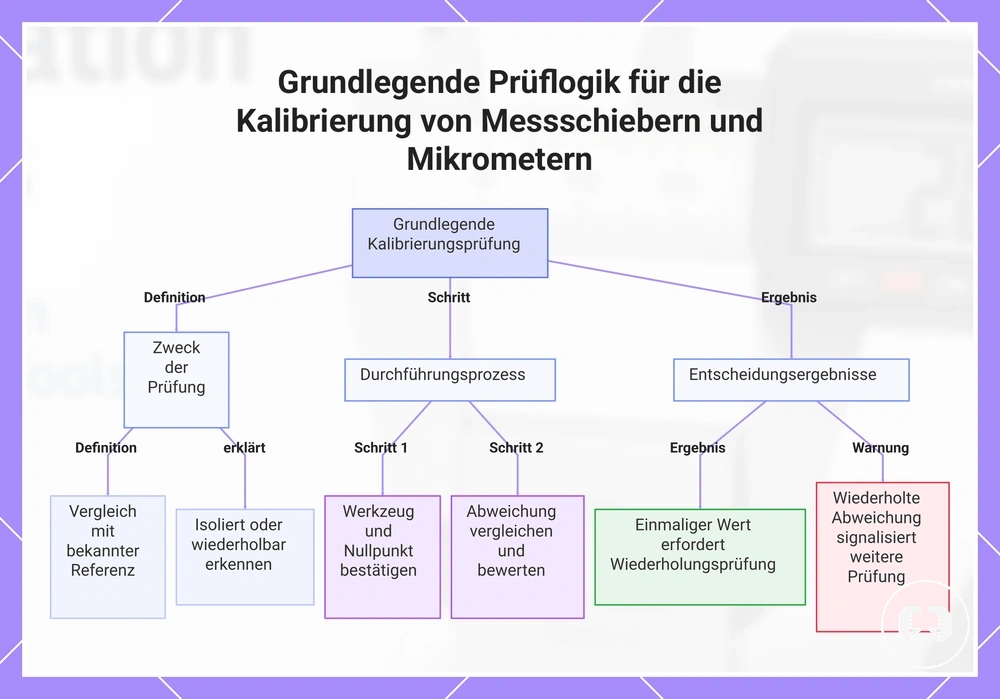

Dieses Diagramm zeigt Zweck, Ablauf und Entscheidungsergebnisse einer grundlegenden Kalibrierungsprüfung für Messschieber und Mikrometer und hilft zu erkennen, ob ein unerwarteter Messwert isoliert oder wiederholbar ist.

Nullpunkt-, Außenbacken-, Innenbacken- und Tiefenprüfungen des Messschiebers

Eine Messschieberprüfung beginnt mit der Bestätigung des Nullpunkts, bevor jede Messfunktion gegen eine bekannte Referenz bewertet wird. Jede Messfläche sollte entsprechend der von ihr durchgeführten Messung geprüft werden, sodass Außenbacken, Innenbacken und die Tiefenmessstange getrennt bewertet werden können. Diese lokale Prüfung umfasst den Nullpunkt des Messschiebers, die Außenbacken, die Innenbacken und die Tiefenmessstange.

Wenn ein Messwert inkonsistent erscheint, jede Messfunktion mit einer geeigneten Referenz vergleichen, während der Referenzkontakt konsistent gehalten wird. Leichten, wiederholbaren Druck anwenden, die Backenausrichtung beibehalten und sicherstellen, dass die Tiefenmessstange vollständig aufsitzt, da diese Bedingungen die Messwertabweichung beeinflussen können. Dieselbe Prüfung wiederholen, bevor das Ergebnis beurteilt wird, sodass das Ergebnis auf Wiederholbarkeit und nicht auf einer einzelnen Messung basiert.

1. Den Messschieber vollständig schließen, den Nullpunkt des Messschiebers bestätigen, dann erneut öffnen und schließen, um die Nullpunktwiederholbarkeit vor der Messung zu prüfen.
2. Die Außenbacken gegen eine bekannte Abmessung mit konsistentem Referenzkontakt verwenden, dann jede Messwertabweichung mit der erforderlichen Toleranz vergleichen.
3. Die Innenbacken gegen eine geeignete innere Referenz prüfen, wobei auf Kontakt und Backenausrichtung zu achten ist, bevor der Messwert interpretiert wird.
4. Die Tiefenmessstange auf eine stabile Referenzoberfläche setzen und den vollständigen Sitz sicherstellen, bevor die gemessene Tiefe mit dem Referenzwert verglichen wird.
5. Die Messung mit derselben Kontaktmethode wiederholen. Wenn die Messwertabweichung konsistent bleibt, das Ergebnis für eine weitere Bewertung auf der Grundlage von Wiederholbarkeit und Toleranz in Betracht ziehen, anstatt auf einen einzelnen Messwert zu vertrauen.

Amboss-, Spindel-, Messhülsen- und Normalprüfungen der Mikrometerschraube

Eine Mikrometerschraubenprüfung beginnt mit dem Vergleich der Messflächen mit einem bekannten Normal unter Verwendung wiederholbaren Kontakts. Jede Komponente sollte entsprechend ihrer Messfunktion geprüft werden, sodass Amboss, Spindel, Messhülse, Ratsche und das bekannte Normal getrennt bewertet werden, bevor der Messwert interpretiert wird. Diese lokale Prüfung konzentriert sich auf Amboss, Spindel, Messhülse, Ratsche und das bekannte Normal.

Wenn eine Mikrometerschraube einen unerwarteten Messwert liefert, zuerst die Kontaktbedingung und das Bewegungsgefühl prüfen, bevor sie mit dem bekannten Normal verglichen wird. Konsistente Ratschentraft anwenden, Spindel und Amboss sauber halten, und beachten, dass Spindelverschmutzung oder Ambossverschleiß die Abweichung beeinflussen können. Den Vergleich wiederholen, bevor das Ergebnis beurteilt wird, sodass das Ergebnis auf Wiederholbarkeit und wiederholbarem Kontakt basiert.

1. Die Kontaktflächen von Amboss und Spindel reinigen, dann bestätigen, dass sie sich ohne Fremdkörper, die die Kontaktbedingung beeinträchtigen, glatt schließen.
2. Das bekannte Normal zwischen die Messflächen legen und die Mikrometerschraube mit konsistenter Ratschentraft schließen.
3. Die Messhülse über die Ratsche drehen und bestätigen, dass sich die Spindelbewegung glatt anfühlt, bevor der Messwert mit dem Wert des bekannten Normals verglichen wird.
4. Jede Abweichung mit der erforderlichen Toleranz vergleichen. Wenn Kontaktkraft, Spindelverschmutzung oder Ambossverschleiß den Messwert beeinflusst haben könnten, die Prüfung wiederholen, bevor eine Schlussfolgerung gezogen wird.
5. Die Messung mit demselben Normal und derselben Kontaktmethode wiederholen. Konsistente Ergebnisse verbessern die Sicherheit, während wiederholte Abweichung eine weitere Bewertung rechtfertigen kann.

Wie Kalibrierung die Messgenauigkeit unterstützt

Die Kalibrierung unterstützt die Messgenauigkeit, indem sie ein Messwerkzeug mit einer bekannten Referenz vergleicht, sodass sein Kalibrierstatus und jede bekannte Abweichung verstanden werden können. Dieser Vergleich kann die Messsicherheit und Wiederholbarkeit verbessern, jedoch garantiert die Kalibrierung allein keine genauen Messungen, da Werkzeugzustand, Messtechnik und Messbedingungen ebenfalls das Ergebnis beeinflussen.

Eine bekannte Abweichung ist die Differenz, die beim Vergleich eines Messwerkzeugs mit einer Referenz beobachtet wird, während ein Vertrauensbereich die mit diesem Vergleich verbundene Messunsicherheit beschreibt. Zusammen helfen Kalibrierstatus, bekannte Abweichung und Vertrauensbereich zu bestimmen, wie viel Sicherheit in eine Messung gesetzt werden kann, und unterstützen eine Toleranzentscheidung. Für eine breitere Erklärung dieser Zusammenhänge siehe Konzepte zu Genauigkeit und Toleranz.

Faktor	Auswirkung auf die Messgenauigkeit
Kalibrierstatus	Liefert Informationen über bekannte Abweichung und Vertrauensbereich.
Werkzeugzustand	Kann die Wiederholbarkeit und die Zuverlässigkeit der Messung beeinflussen.
Messtechnik	Kann die Konsistenz des beobachteten Messwerts beeinflussen.
Toleranzentscheidung	Hängt von Kalibrierinformationen zusammen mit dem erforderlichen akzeptablen Bereich ab.

Kalibriertes Werkzeug versus genaue Messung: Ein kalibriertes Werkzeug hat einen dokumentierten Kalibrierstatus und eine bekannte Abweichung, aber eine genaue Messung hängt dennoch von der Messtechnik, dem Werkzeugzustand und den Bedingungen ab, unter denen die Messung durchgeführt wird.

Kalibrierungsintervalle für Messwerkzeuge

Ein Kalibrierungsintervall hängt davon ab, wie Messwerkzeuge verwendet werden, vom Genauigkeitsrisiko der Arbeit und von den Bedingungen, unter denen sie betrieben werden. Kalibrierungsintervalle ordnen Nutzungshäufigkeit, Werkzeugzustand, Umgebung, Wartungshistorie und Toleranzrisiko in eine praktische Entscheidung ein, anstatt einem festen Zeitplan zu folgen. Es gibt kein universelles Kalibrierungsintervall für jedes Messwerkzeug.

Ein Messwerkzeug, das gelegentlich für leichte Werkstattaufgaben verwendet wird, erfordert beispielsweise nicht dasselbe Kalibrierungsintervall wie eines, das regelmäßig für toleranzkritische Arbeiten verwendet wird. Höhere Nutzungshäufigkeit, anspruchsvolle Umgebungen, Stoßbelastung oder engere Arbeitstoleranzen können eine engere Überwachung und ein kürzeres Intervall rechtfertigen, während geringere Nutzung mit stabiler Historie einen längeren Überprüfungszeitraum unterstützen kann. Das angemessene Intervall hängt sowohl von der Nutzungshäufigkeit als auch vom Toleranzrisiko ab.

Bedingung	Überlegung zum Kalibrierungsintervall	Mögliches Intervallergebnis
Geringe Nutzungshäufigkeit mit stabiler Historie	Wartungshistorie und frühere Kalibrierungsergebnisse prüfen.	Längeres Intervall kann angemessen sein.
Typische Werkstattnutzung	Normale Nutzungshäufigkeit, Arbeitstoleranz und Betriebsumgebung berücksichtigen.	Standardintervall kann geeignet sein.
Hohe Nutzung, Stoßbelastung oder anspruchsvolle Umgebung	Auf frühere Drift und erhöhtes Toleranzrisiko achten.	Kürzeres Intervall kann angemessen sein.
Anforderung einer jährlichen Prüfung	Arbeitsplatz- oder Qualitätssystemanforderungen befolgen, wo sie gelten.	Eine jährliche Prüfung kann Teil eines qualifizierten Zeitplans sein, ist aber keine universelle Regel.

Wenn Messergebnisse unerwartet zu schwanken beginnen oder die Historie auf wiederkehrende Drift hinweist, das Kalibrierungsintervall überprüfen, anstatt sich nur auf den bestehenden Zeitplan zu verlassen. Die nächste Entscheidung kann die Anpassung des Kalibrierungszeitplans oder die Bestimmung umfassen, wann Messwerkzeuge nachkalibriert werden sollten, basierend auf dem Werkzeugzustand, der Nutzung und den Messanforderungen.

Nutzungshäufigkeit, Arbeitstoleranz und Umgebung

Die Kalibrierungsprüffrequenz hängt davon ab, wie ein Messwerkzeug verwendet wird, welche Arbeitstoleranz es unterstützt und in welcher Betriebsumgebung es eingesetzt wird. Diese lokalen Kriterien helfen zu bestimmen, ob eine zusätzliche Überwachung oder ein kürzeres Prüfintervall angemessen sein könnte, anstatt sich auf einen universellen Zeitplan zu verlassen. Die primären Entscheidungsfaktoren sind Nutzungshäufigkeit, Arbeitstoleranz und Umgebung.

Ein Messwerkzeug, das gelegentlich für risikoarme Messungen verwendet wird, erfordert beispielsweise nicht dieselbe Prüffrequenz wie eines, das regelmäßig in der Produktion oder für Arbeiten mit engeren Toleranzen eingesetzt wird. Mit zunehmendem Messrisiko oder anspruchsvolleren Betriebsbedingungen kann das Kalibrierungsintervall eine engere Überwachung oder ein kürzeres Prüfintervall erfordern, anstatt einem festen Zeitplan zu folgen.

• Eine höhere Nutzungshäufigkeit kann ein kürzeres Prüfintervall rechtfertigen, da das Messrisiko mit wiederholtem Gebrauch zunehmen kann.
• Eine engere Arbeitstoleranz kann eine engere Überwachung rechtfertigen, wenn kleine Abweichungen Messentscheidungen beeinflussen könnten.
• Anspruchsvollere Betriebsbedingungen, einschließlich Temperatur, Staub und Feuchtigkeit, können eine zusätzliche Überwachung rechtfertigen, wenn sie die Leistung des Messwerkzeugs beeinflussen könnten.
• Wiederholte Stoß- oder Vibrationsbelastung kann als Überwachungssignal dienen, das eine Überprüfung des Kalibrierungsintervalls unterstützt.
• Eine schlechte Handhabungsqualität kann den Bedarf an Inspektion oder Kalibrierungsüberprüfung erhöhen, wenn der Werkzeugzustand unsicher wird.
• Stabile Betriebsbedingungen mit sorgfältiger Handhabung können ein längeres Prüfintervall unterstützen, wenn die Historie und das Messrisiko konsistent bleiben.

Jährliche Prüfungen und Bedingungen für kürzere Intervalle

Jährliche Prüfungen sind ein gängiger Referenzpunkt für die Kalibrierungswartung, aber sie sind kein universeller Zeitplan für jedes Messwerkzeug. Der geeignete Zeitpunkt hängt von der Nutzung, der Arbeitstoleranz, Umwelteinflüssen und dem Messrisiko ab, sodass unter bestimmten Bedingungen ein kürzeres Intervall angemessen sein kann. Jährliche Prüfungen sollten als Wartungsreferenz und nicht als feste Regel behandelt werden.

Wenn ein Messwerkzeug Bedingungen ausgesetzt ist, die die Wahrscheinlichkeit einer Messwertänderung erhöhen, das Kalibrierungsintervall überprüfen, anstatt sich nur auf den routinemäßigen Zeitplan zu verlassen. Starke Nutzung, Stoßbelastung, eine nicht bestandene Prüfung, Arbeiten mit engen Toleranzen oder anspruchsvolle Umwelteinflüsse können ein kürzeres Intervall oder eine weitere Bewertung rechtfertigen. Die angemessene Entscheidung hängt vom Messwerkzeug, seinen Betriebsbedingungen und dem zugehörigen Messrisiko ab und kann die Beibehaltung, Verkürzung oder Eskalation des Kalibrierungszeitplans unterstützen.

• Jährliche Prüfungen: Können einen gemeinsamen Wartungsreferenzpunkt bieten, wenn sie durch die Nutzung des Werkzeugs und seine Historie gestützt werden.
• Starke Nutzung oder Stoßbelastung: Kann ein kürzeres Intervall oder eine zusätzliche Überwachung nach dem Ereignis rechtfertigen.
• Nicht bestandene Prüfung: Kann auf die Notwendigkeit hinweisen, das Intervall zu verkürzen oder die Prüfung für eine weitere Bewertung zu eskalieren.
• Arbeiten mit engen Toleranzen oder Umwelteinflüsse: Können eine engere Überwachung erfordern, da das Messrisiko höher sein kann.
• Formeller Zeitplan: Wenn ein Arbeitsplatz, eine Norm oder ein Qualitätssystem gilt, den einschlägigen formellen Zeitplan befolgen, anstatt sich nur auf eine allgemeine jährliche Referenz zu verlassen.

Kalibrierungsergebnisse außerhalb der Toleranz

Ein außerhalb der Toleranz liegendes Ergebnis einer nicht bestandenen Kalibrierungsprüfung sollte als diagnostischer Befund betrachtet werden, nicht als sofortiger Grund, ein Messwerkzeug zu ersetzen. Der nächste Schritt besteht darin zu ermitteln, ob das Ergebnis durch Verschmutzung, Messtechnik, die Referenz, den Werkzeugzustand oder eine tatsächliche Messdrift verursacht wird, bevor über das weitere Vorgehen entschieden wird. Vermeiden Sie die Annahme, dass ein Austausch die einzige Folge ist.

Wenn das Ergebnis nicht durch eine offensichtliche Ursache erklärt werden kann, den Vergleich mit einer Referenz mit geeigneter Referenzsicherheit wiederholen und den Werkzeugzustand bestätigen, bevor die Abweichung interpretiert wird. Eine verschmutzte Kontaktfläche kann einen falschen Messwert liefern, während ein einzelner inkonsistenter Messwert möglicherweise nur eine erneute Prüfung mit konsistenter Technik erfordert. Wenn eine wiederholte Abweichung über bekannte Referenzen hinweg auftritt, untersuchen, ob die Ursache Verschmutzung, Technik, Referenzfehler, Beschädigung oder measurement errors and drift ist, bevor über den nächsten Wartungsschritt entschieden wird.

1. Die Messflächen und den Werkzeugzustand prüfen, dann vorhandene Verschmutzung entfernen und eine erneute Prüfung durchführen.
2. Wenn nur ein inkonsistenter Messwert auftritt, die Messung mit derselben Referenz und konsistenter Technik wiederholen, bevor eine Schlussfolgerung gezogen wird.
3. Wenn eine wiederholte Abweichung über bekannte Normale bestehen bleibt, das Ergebnis mit der geltenden Toleranzanforderung vergleichen und prüfen, ob eine Justierung angemessen ist.
4. Wenn eine Justierung nicht geeignet ist oder die Abweichung bestehen bleibt, kann der nächste Schritt darin bestehen, das Messwerkzeug professionell neu zu kalibrieren, zu reparieren oder zu ersetzen, abhängig vom diagnostischen Ergebnis.

Wenn eine verschmutzte Kontaktfläche das Ergebnis erklärt, können Reinigung und erneute Prüfung ausreichen, um Verschmutzung von einem echten Toleranzfehler zu trennen. Wenn nur ein Messwert inkonsistent ist, die Prüfung wiederholen, bevor die Abweichung als Wartungsproblem behandelt wird. Wenn eine wiederholte Abweichung über bekannte Normale auftritt, kann das Ergebnis eine erneute Prüfung, Justierung, Service, Reparatur oder Austausch erfordern.

Ein außerhalb der Toleranz liegendes Ergebnis unterstützt eine Wartungsentscheidung erst, nachdem die diagnostischen Prüfungen abgeschlossen sind. Wenn wiederholte Abweichung, Werkzeugzustand und Referenzsicherheit darauf hinweisen, dass das Problem ungelöst bleibt, when to recalibrate measuring tools prüfen, bevor entschieden wird, ob das Werkzeug erneut geprüft, justiert, professionell kalibriert, repariert oder ersetzt werden soll.

Hier findest du Produktbeispiele, die den Vergleich erleichtern können. Prüfe vor dem Kauf immer die Kompatibilitätskriterien, die wichtigsten Eigenschaften und die Produktdetails.

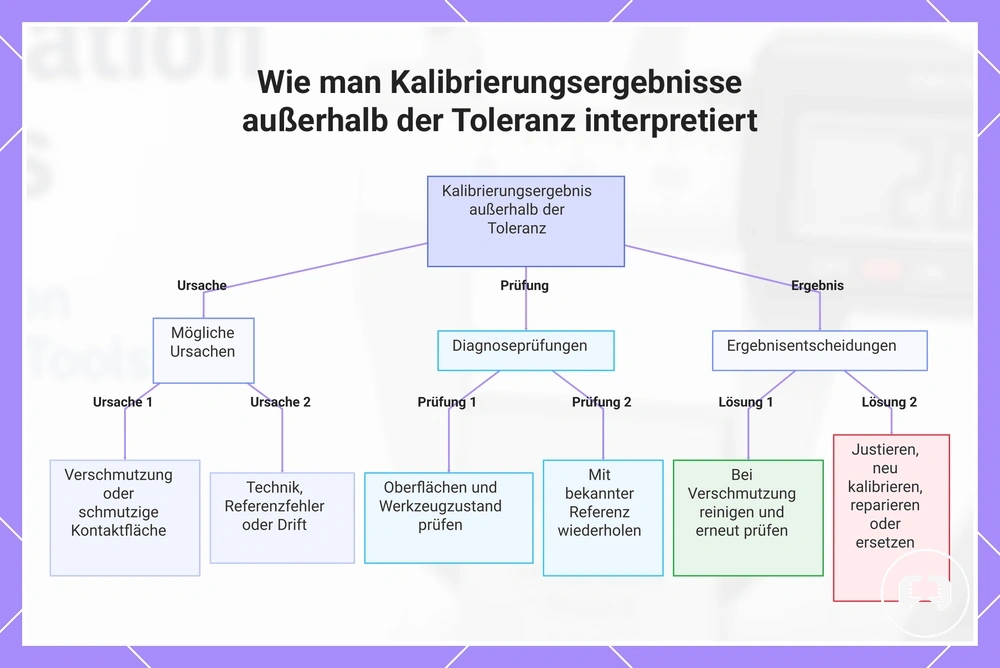

Dieses Diagramm zeigt die Diagnoseschritte und möglichen Ursachen für ein Kalibrierungsergebnis außerhalb der Toleranz und gibt Hinweise, ob Reinigung, erneute Prüfung, Justierung oder Austausch erforderlich ist.
