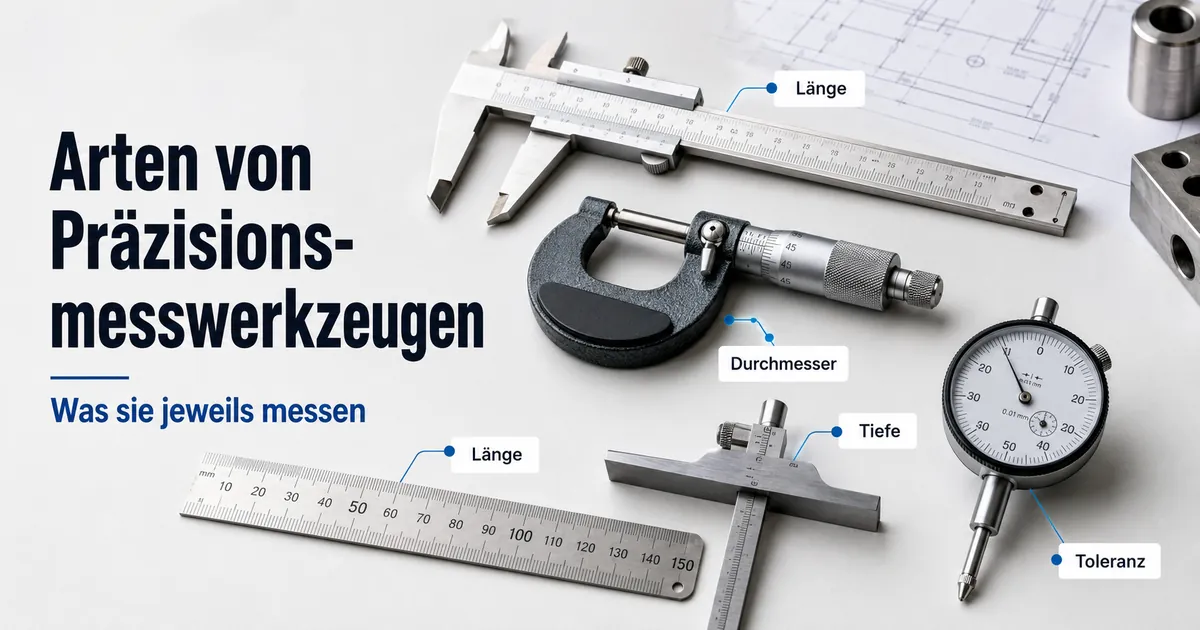

Präzisionsmesswerkzeuge: Typen nach Messaufgabe

Präzisionsmesswerkzeuge sind Messinstrumente, die nach ihrer Messaufgabe eingeteilt sind, wie zum Beispiel das Ablesen eines Maßes, das Prüfen eines Bezugs oder das Beobachten kleiner Bewegungen. Jeder Werkzeugtyp verbindet ein Messobjekt mit einer Bezugsfläche, einer Ablesemethode und realistischen Messgrenzen. Messschieber, Mikrometer, Lehren und Messuhren unterscheiden sich, weil sie um unterschiedliche Kontaktpunkte, Messbereiche und Auswertungsweisen aufgebaut sind. Der Werkzeugtyp folgt der Messaufgabe.

Der richtige Werkzeugtyp hängt von der Aufgabe, dem Material, dem Zugang, dem Messbereich, der Toleranzanforderung, dem Aufbau und dem Werkzeugzustand ab. Ein Messgerät kann für ein Merkmal geeignet sein, aber für ein anderes weniger geeignet, wenn sich die Bezugsmethode oder die Ablesemethode ändert. Diese Seite konzentriert sich auf die Erklärung der Typen und nicht auf Kauf, Kalibrierung oder vollständige Nutzungsanleitung. Für den übergeordneten Kategorienkontext ist die zentrale Seite zu Präzisionsmesswerkzeugen der geeignete Ausgangspunkt, bevor Sie zu den gruppierten Werkzeugaufgaben übergehen.

Ein Wellendurchmesser, eine Nutentiefe, eine Oberflächenhöhe und eine Rundlaufprüfung stellen nicht dieselbe Frage an ein Messwerkzeug. Jede Situation ändert das Messobjekt, die Bezugsfläche und die Art der Ablesung. Die folgenden Abschnitte gruppieren Präzisionswerkzeuge nach ihrer Aufgabe, sodass die Werkzeugfamilie verstanden werden kann, bevor einzelne Instrumente verglichen werden.

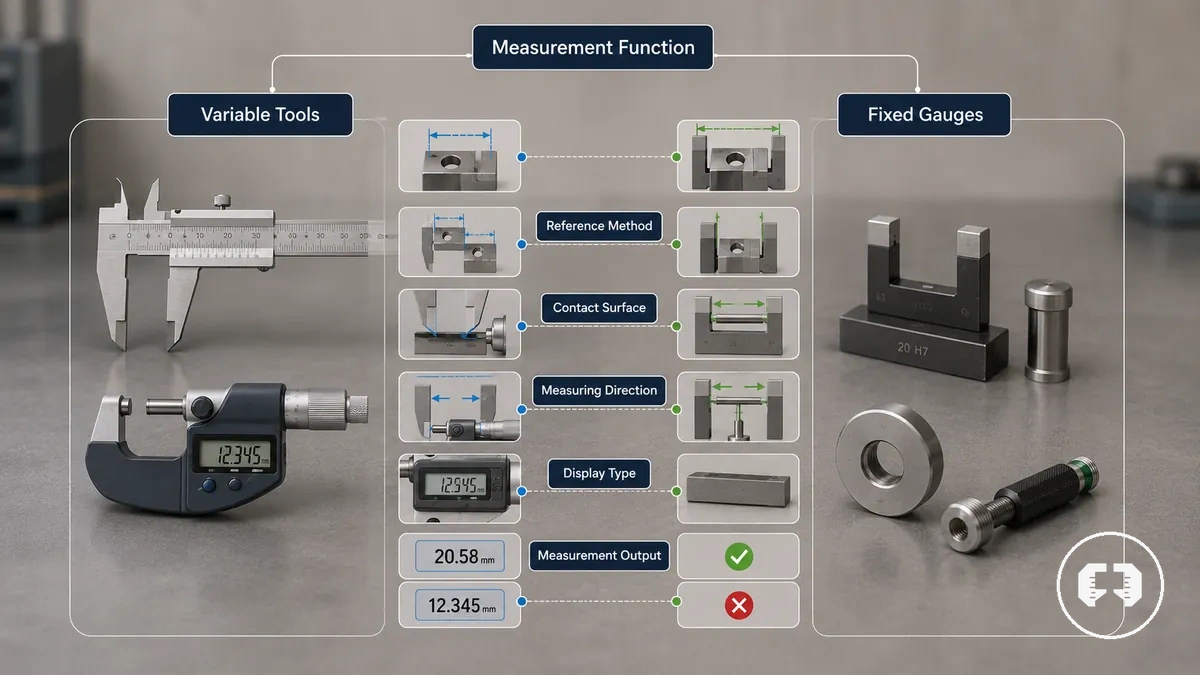

Wie Präzisionsmesswerkzeuge gruppiert werden

Die Gruppierung von Präzisionsmesswerkzeugen erfolgt nach der Messfunktion und nicht nach Marke oder Produktreihe. Die Gruppierung trennt Werkzeugfamilien nach Messobjekt, Bezugsmethode und der Art der Ergebnisermittlung. Diese Klassifikation erklärt die Beziehungen der Werkzeuge zueinander, während die Bedeutung von Präzisionsmesswerkzeugen ihre allgemeinere Definition erläutert. Die Messfunktion ist das Ordnungsprinzip.

Präzisionsmesswerkzeuge werden üblicherweise in variable Messwerkzeuge und feste Bezugslehren eingeteilt. Variable Messwerkzeuge liefern einen Messwert für eine Abmessung, während feste Bezugslehren zur Prüfung eines Referenzwerts oder einer Passungsbedingung dienen, ohne dabei zwingend einen numerischen Wert anzuzeigen. Werkzeugfamilien können auch nach Kontaktfläche, Messrichtung, Anzeigetyp und Ablesemethode klassifiziert werden, da diese Merkmale die Art der Messung beschreiben helfen. Diese Unterscheidung trennt die variable Messwertanzeige von der festen Prüfung.

Die Gruppierung von Präzisionsmesswerkzeugen hängt zunächst vom Messobjekt und der Bezugsmethode ab, was die Klassifikation leichter verständlich macht, bevor einzelne Werkzeugfamilien verglichen werden. Dieser Abschnitt konzentriert sich auf die Klassifikation und nicht auf die allgemeinere Bedeutung von Präzisionsmesswerkzeugen oder später folgende werkzeugspezifische Anleitungen.

Gruppierungsgrundlage	Was wird unterschieden	Beispielhafte Werkzeugfamilien	Warum dies relevant ist
Messfunktion	Messobjekt und vorgesehene Aufgabe	Messschieber, Mikrometer, Lehren, Messuhren	Klärt den Zweck jeder Werkzeugfamilie
Ableseart	Variable Messung versus feste Prüfung	Variable Messwerkzeuge, feste Bezugslehren	Unterscheidet gemessene Ausgabe von Verifikation
Bezugsmethode	Direktmessung oder Vergleich mit einem Bezug	Messinstrumente, Bezugslehren	Hilft zu erklären, wie Ergebnisse interpretiert werden
Kontaktrichtung	Kontaktfläche und Messrichtung	Externe, interne, Tiefen- und Vergleichsmesswerkzeugfamilien	Kann die Eignung je nach Zugang und Messmerkmalen beeinflussen

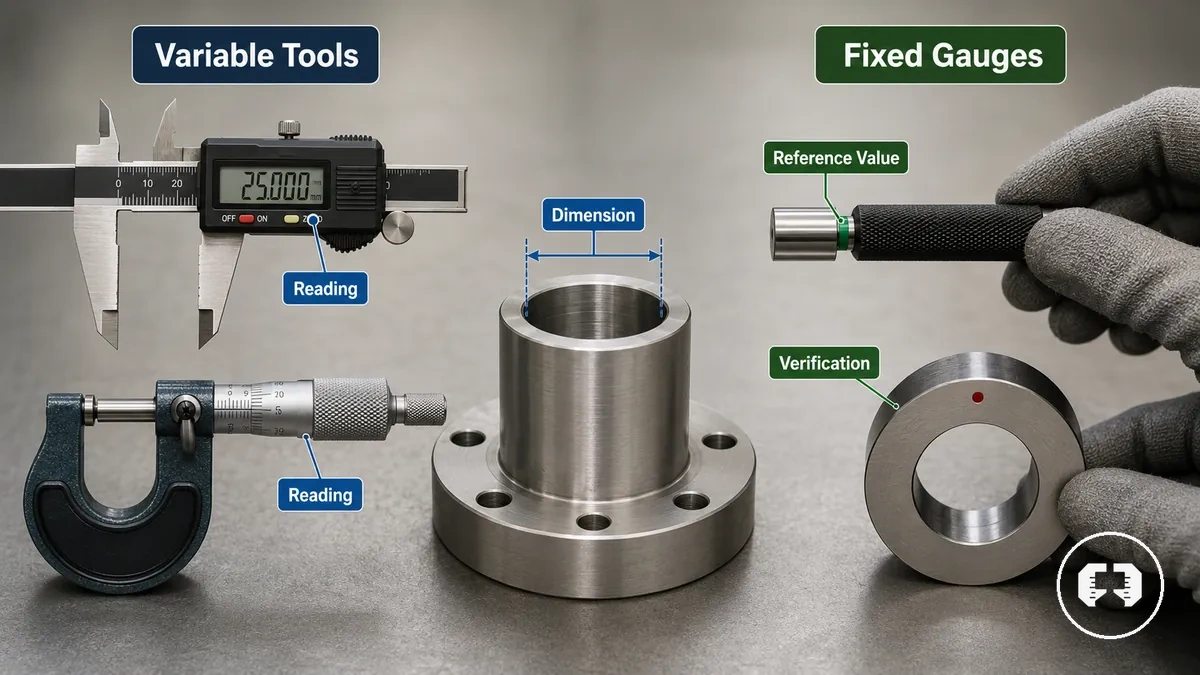

Variable Messwerkzeuge und feste Bezugslehren

Variable Messwerkzeuge und feste Bezugslehren unterscheiden sich durch die Art des Ergebnisses, das sie liefern. Variable Messwerkzeuge messen eine Abmessung über einen nutzbaren Messbereich, während feste Bezugslehren ein Merkmal mit einem Referenzwert zur Prüfung vergleichen. Messschieber, Mikrometer und Messuhren sind Beispiele für variable Messwerkzeuge, während Parallelendmaße, Grenzlehrdorne und Grenzlehrringe Beispiele für feste Bezugslehren sind. Die Unterscheidung liegt zwischen dem Messen einer Abmessung und dem Prüfen eines Referenzwerts.

Variable Messwerkzeuge und feste Bezugslehren gliedern diesen Vergleich, indem sie die kontinuierliche Messung von der Referenzprüfung trennen.

Variable Messwerkzeuge	Feste Bezugslehren
Zweck: Abmessung messen	Zweck: Referenzwert prüfen
Ausgabe: Variabler Messwert	Ausgabe: Referenz- oder Gut-/Schlecht-Prüfung
Beispiele: Messschieber, Mikrometer, Messuhren	Beispiele: Parallelendmaße, Grenzlehrdorne, Grenzlehrringe

Ein Wellendurchmesser, eine Bohrung oder ein ähnliches Merkmal kann zunächst mit einem Messschieber oder Mikrometer gemessen werden, um einen variablen Messwert zu erhalten, und dann mit einer festen Bezugslehre geprüft werden, wenn eine Verifikation anhand eines Referenzwerts erforderlich ist. Ob eine feste Bezugslehre die Eignung bestätigt, hängt vom gewählten Referenzwert, der Toleranz und dem Zustand des geprüften Merkmals ab, sodass dasselbe Bauteilmerkmal entweder gemessen oder verifiziert werden kann.

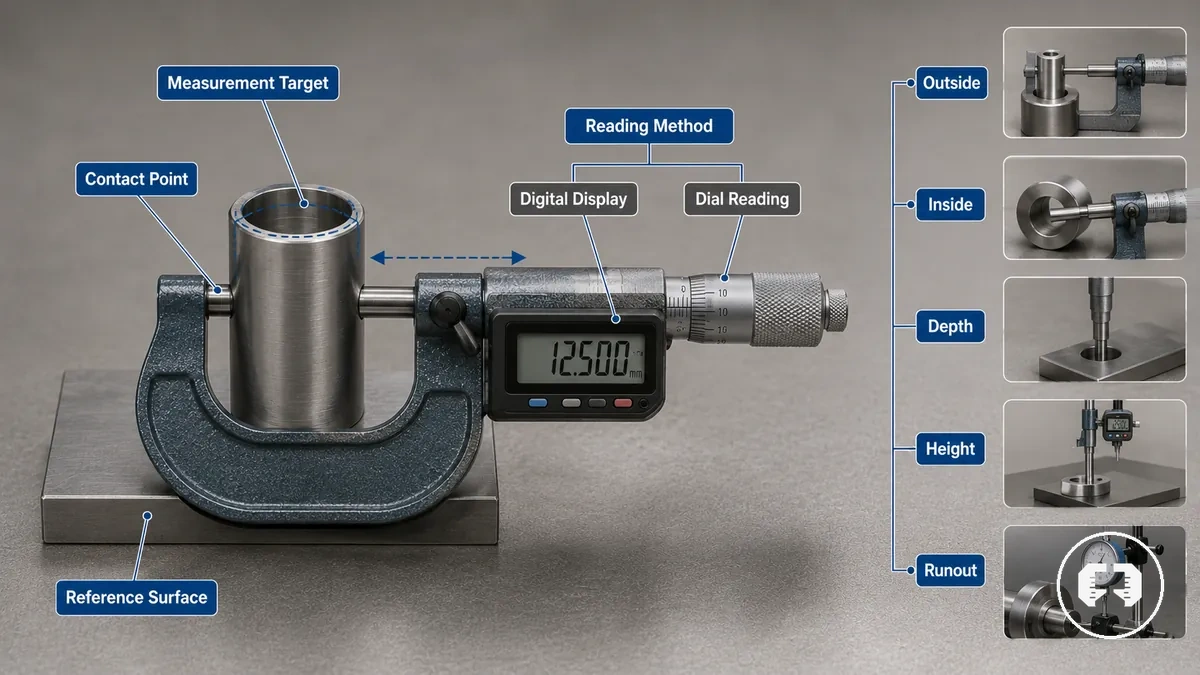

Messobjekt, Kontaktpunkt und Ablesemethode

Messobjekt, Kontaktpunkt und Ablesemethode legen fest, wie ein Messwerkzeug mit einem Werkstückmerkmal interagiert und ein Ergebnis darstellt. Das Messobjekt gibt das zu bewertende Merkmal an, der Kontaktpunkt gibt an, wo das Werkzeug das Werkstück oder die Bezugsfläche berührt, und die Ablesemethode beschreibt, wie das Ergebnis angezeigt wird. Zusammen verbinden diese drei Beziehungen das Merkmal, den Kontakt und die Ablesung.

Messobjekt, Kontaktpunkt und Ablesemethode helfen dabei, die Werkzeugtypen zu verstehen, bevor einzelne Instrumente verglichen werden. Eine Werkzeugfamilie kann eine Ablesemethode teilen, während sie unterschiedliche Messaufgaben erfüllt. Die folgenden Beispiele konzentrieren sich daher auf die Beziehung zwischen dem Merkmal, dem Kontaktpunkt und dem Ergebnis. Zur Klärung der Bewertung der Ablesequalität siehe Begriffe zur Messqualität.

• Außen: Das Messobjekt ist ein Außenmerkmal, der Kontaktpunkt berührt Außenflächen, und die Ablesemethode kann eine direkte Ablesung, eine Skalenablesung oder eine Digitalanzeige verwenden.
• Innen: Das Messobjekt ist ein Innenmerkmal, der Kontaktpunkt reicht in das Werkstück hinein, und die Ablesemethode kann je nach Werkzeugkonstruktion variieren.
• Tiefe: Das Messobjekt ist der Grund eines Merkmals, der Kontaktpunkt bezieht sich auf die Oberfläche, und das Ergebnis wird durch eine direkte, Skalen- oder Digitalablesung angezeigt.
• Höhe: Das Messobjekt ist die vertikale Position, der Kontaktpunkt bezieht sich auf eine Oberfläche, und die Ablesung gibt die gemessene Höhe an.
• Rundlauf und Ausrichtung: Das Messobjekt ist eine relative Bewegung oder Position, der Kontaktpunkt folgt dem Merkmal, und die Skalenablesung zeigt üblicherweise die beobachtete Bewegung an.
• Prüfung mit festem Bezug: Das Messobjekt wird mit einem Referenzwert verglichen, der Kontaktpunkt prüft das Merkmal, und das Ergebnis ist eine Verifikation anstelle einer kontinuierlichen Messwertablesung.

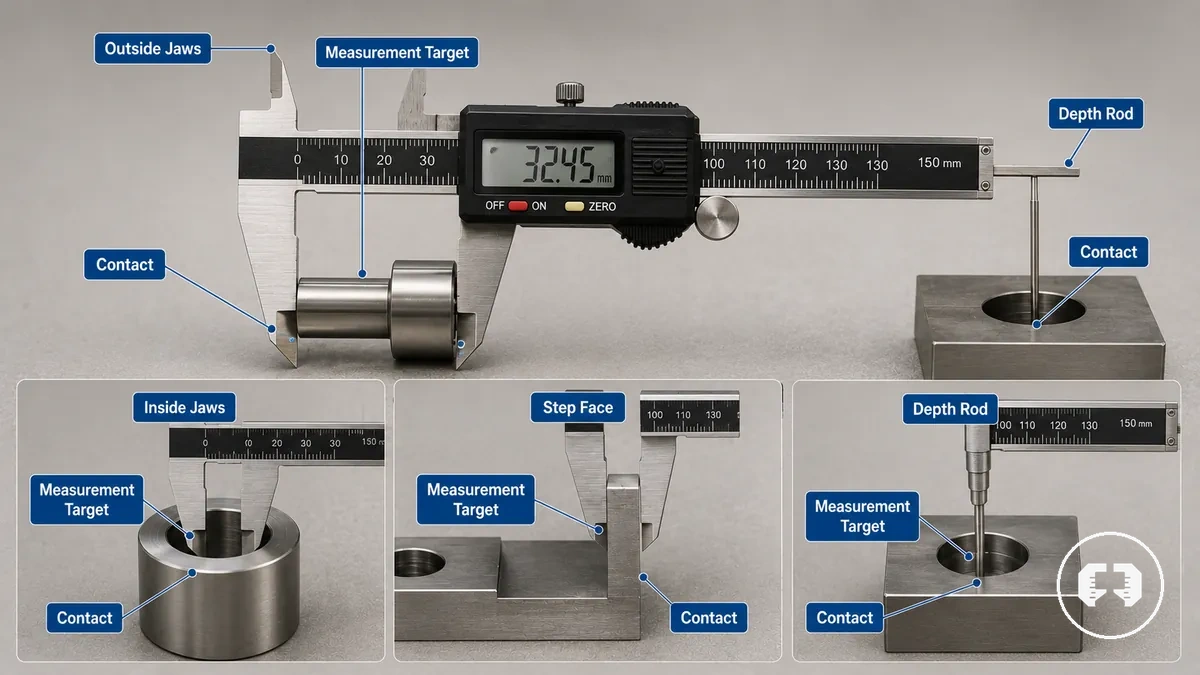

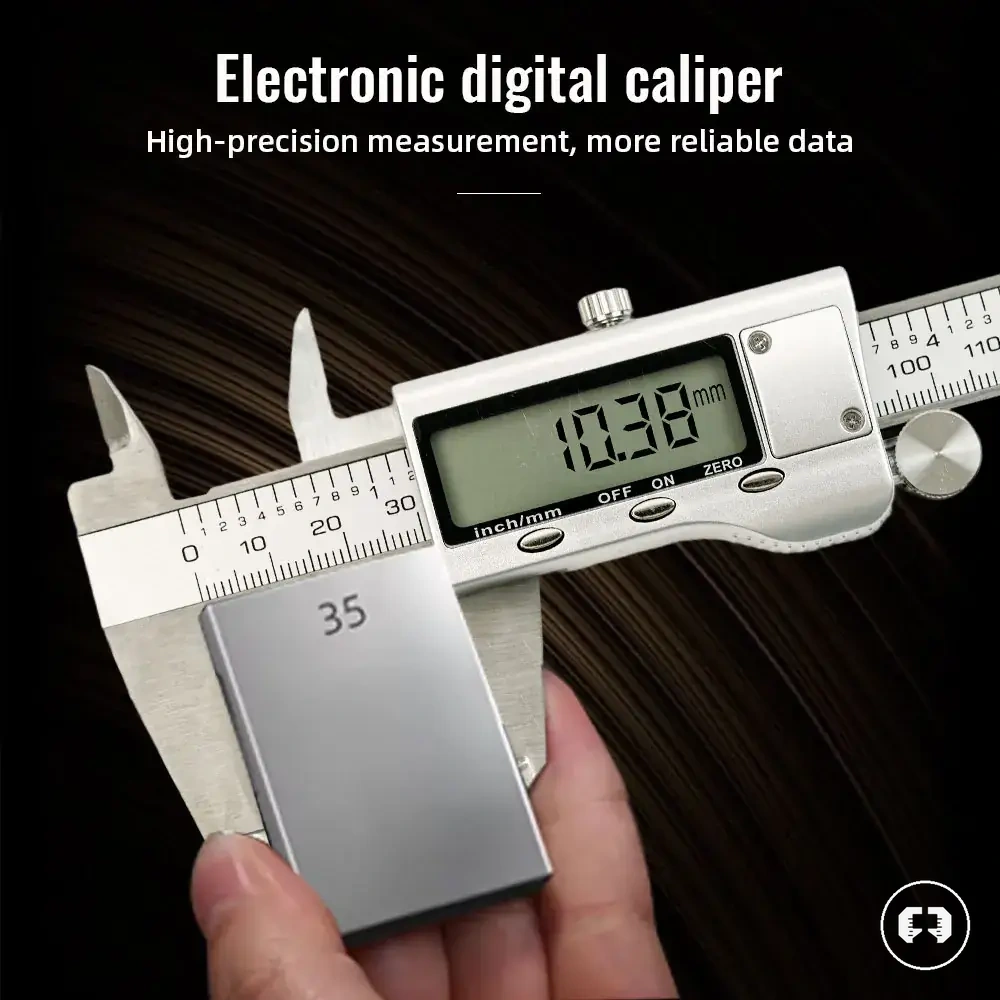

Messschieber für Innen-, Außen-, Stufen- und Tiefenmessungen

Messschieber sind Präzisionsmesswerkzeuge, die mit unterschiedlichen Kontaktmerkmalen mehrere Maßarten an einem Werkstück messen können. Messschieber unterscheiden sich in Backen, Taststift, Skala, Anzeige und Messkontakt, sodass ein Instrument eine Reihe üblicher Bauteilmerkmale erfassen kann. Außenbacken, Innenbacken, eine Tiefenmessstange und eine Stufenmessfläche erfüllen jeweils eine eigene Messaufgabe. Zusammen ermöglichen sie Außen-, Innen-, Stufen- und Tiefenmessungen.

Eine Welle, eine Bohrung, eine Vertiefung oder eine Schulter kann oft mit demselben Messschieber gemessen werden, indem das Kontaktmerkmal gewechselt wird, das das Werkstück berührt. Außenbacken kontaktieren Außenflächen, Innenbacken erreichen Innenmerkmale, und die Tiefenmessstange bezieht sich auf eine Oberfläche, während sie in eine Vertiefung oder Bohrung eintaucht. Die Stufenmessung nutzt die Stufenmessfläche, um zwei ausgerichtete Bezugsflächen zu vergleichen. Jede Messaufgabe wird durch den Kontakt zwischen dem Messschiebermerkmal und dem Werkstück definiert.

Messschieber haben praktische Grenzen, da Messergebnisse je nach Kontakt, Zugang zum Merkmal, Ablesetechnik und erforderlicher Toleranz variieren können. Messbereich, Auflösung und Wiederholbarkeit beschreiben unterschiedliche Messeigenschaften und sollten nicht als dieselbe Kenngröße interpretiert werden. Ein Messschieber kann für viele Maßprüfungen geeignet sein, die Toleranzeignung hängt jedoch vom Merkmal, den Messbedingungen und den Anwendungsanforderungen ab.

Die folgende Tabelle fasst zusammen, wie Messschiebermerkmale mit Messobjekten und Kontaktbedingungen zusammenhängen. Sie gibt einen kompakten Überblick über die wichtigsten Messaufgaben, ohne eine Gebrauchsanleitung zu sein.

Messschiebermerkmal	Messobjekt	Kontaktbedingung	Praktische Grenze
Außenbacken	Außenmaß	Kontaktiert Außenflächen	Zugang und Kontaktqualität können die Wiederholbarkeit beeinflussen
Innenbacken	Innendurchmesser oder Öffnung	Kontaktiert Innenflächen	Begrenzt durch inneren Zugang und Merkmalsgeometrie
Tiefenmessstange	Tiefe einer Bohrung oder Vertiefung	Bezieht sich auf die Oberfläche, während die Stange in das Merkmal eintaucht	Erfordert stabilen Kontakt zur Bezugsfläche
Stufenmessfläche	Stufenmaß	Kontaktiert zwei versetzte Bezugsflächen	Kann bei eingeschränkter Merkmalsausrichtung oder Zugang weniger geeignet sein

Digitale, Messuhr- und Nonius-Messschieberablesungen

Digitale, Messuhr- und Nonius-Messschieberablesungen unterscheiden sich darin, wie eine Messung dargestellt und interpretiert wird. Ein digitaler Messschieber zeigt den Wert auf einem digitalen Display an, ein Messschieber mit Messuhr verwendet einen Zeiger auf einer Skala, und ein Nonius-Messschieber erfordert die manuelle Ablesung der Noniusskala. Dies sind die drei primären Ableseformate bei Messschiebern.

Bei Messungen unter unterschiedlichen Lichtverhältnissen, Betrachtungswinkeln oder Arbeitsbedingungen kann das Ableseformat die Sichtbarkeit, die Ablesefähigkeit, die Interpretation und das Fehlerrisiko beeinflussen. Ein digitaler Messschieber kann die Ablesung durch sein Display vereinfachen, ist jedoch auf eine Batterie angewiesen, während ein Messschieber mit Messuhr und ein Nonius-Messschieber auf mechanischen Skalen ohne Batterieabhängigkeit beruhen. Unabhängig vom Ableseformat bleibt die Verifikation wichtig, da die Wiederholbarkeit auch vom Kontakt, Aufbau und den Messbedingungen abhängt. Allgemeinere Unterschiede zwischen digitale und analoge Messwerkzeuge gehören außerhalb dieses messschieberspezifischen Vergleichs.

Der folgende Vergleich fasst zusammen, wie jedes Ableseformat eine Messung darstellt und welche lokalen Überlegungen hauptsächlich zu beachten sind.

Ableseformat des Messschiebers	Wie die Ablesung erscheint	Hauptabhängigkeit	Lokaler Hinweis
Digitaler Messschieber	Digitales Display	Batterie und Display-Sichtbarkeit	Verifikation kann für konsistente Messwerte dennoch erforderlich sein
Messschieber mit Messuhr	Zeiger auf einer Skala	Interpretation der Skala	Die Ablesedeutlichkeit kann je nach Betrachtungswinkel variieren
Nonius-Messschieber	Nonius-Skala	Manuelle Ablesefähigkeit	Die Skaleninterpretation kann mehr Aufmerksamkeit und Verifikation erfordern

Mikrometer für kleine Abmessungen und feinere Messkontrolle

Mikrometer sind Präzisionsmesswerkzeuge, die zum Messen kleiner Abmessungen verwendet werden, bei denen eine feinere Messkontrolle angemessen sein kann als mit breiteren Mehrzweckwerkzeugen. Ihre Eignung hängt von der Kontaktgeometrie, dem Messbereich, der Auflösung, der Technik und der erforderlichen Toleranz ab, nicht allein vom Werkzeug. Spindel, Amboss, Messhülse und Ratsche tragen jeweils zu einer kontrollierten Messberührung und -ablesung bei. Ob ein Mikrometer eine feinere Messkontrolle bietet, hängt von der Kalibrierung, der Handhabung, dem Werkzeugzustand und der Messaufgabe ab.

Beim Messen eines Wellendurchmessers oder der Dicke eines dünnen Teils kann ein Mikrometer einen kontrollierteren Kontakt bieten als eine breitere Messung mit einem Messschieber. Die Spindel bewegt sich auf den Amboss zu, während die Messhülse die Bewegung steuert, und die Ratsche oder Reibungskontrolle kann dazu beitragen, eine gleichmäßigere Messkraft aufzubringen. Mikrometer sind für Außenmessung, Innenmessung und Tiefenmessung erhältlich, wobei jede Bauform zu einem anderen Merkmalstyp passt. Die Kontaktgeometrie bestimmt, wie die Messflächen am Werkstück angreifen.

Mikrometer sind im Allgemeinen am besten geeignet, wenn Messbereich, Auflösung und Kontaktgeometrie mit dem zu prüfenden Merkmal übereinstimmen. Ihre Komponenten unterstützen eine kontrollierte Messung, aber die Messsicherheit hängt weiterhin von der Kalibrierung, der Handhabung, dem Werkzeugzustand und der erforderlichen Toleranz ab. Ein Mikrometer sollte nach dem Merkmal und dem Messziel ausgewählt werden, nicht unter der Annahme, dass es für jede Anwendung geeignet ist. Technik und Werkzeugzustand schränken die Messergebnisse weiterhin ein.

Der folgende Vergleich fasst die wichtigsten Mikrometereigenschaften zusammen und wie jede zur Messkontrolle beiträgt. Er konzentriert sich auf funktionale Merkmale anstatt auf Produktvarianten oder Kalibrierungsverfahren.

Mikrometereigenschaft	Was wird gesteuert	Bedingung, die sie beeinflusst	Auswirkung auf die Messung
Spindel und Amboss	Kontaktgeometrie	Ausrichtung und Werkstückkontakt	Unterstützt kontrollierte Messung kleiner Abmessungen
Messhülse	Ableseeinstellung	Bedientechnik	Beeinflusst die gleichmäßige Messkontrolle
Ratsche oder Reibungskontrolle	Messkraft	Handhabungsmethode	Kann die Wiederholbarkeit verbessern, wenn sie gleichmäßig eingesetzt wird
Messbereich und Auflösung	Messeignung	Erforderliche Toleranz und Merkmalsgröße	Die Auswahl hängt von der Messanwendung ab

Außen-, Innen- und Tiefenmikrometer

Außen-, Innen- und Tiefenmikrometer unterscheiden sich durch die Maßrichtung, die sie kontaktieren und messen sollen. Jeder Subtyp ändert die Messflächen, Bezugsflächen, den Messbereich und das nutzbare Messobjekt, bleibt aber innerhalb derselben Mikrometer-Familie. Die Unterscheidung basiert auf Außen-, Innen- und Tiefenmessung.

Wenn sich ein Bauteilmerkmal von einem Außendurchmesser zu einer Innenöffnung oder einem Tiefenmerkmal ändert, kann sich auch der geeignete Mikrometer-Subtyp ändern. Messbereich, Zugang zum Merkmal und Kontaktgeometrie beeinflussen, ob ein Subtyp für die Messaufgabe geeignet ist. Der ausgewählte Subtyp sollte mit dem Bauteilmerkmal und dessen Maßrichtung übereinstimmen.

Der folgende Vergleich fasst zusammen, wie jeder Mikrometer-Subtyp mit der Kontaktrichtung und der Messaufgabe zusammenhängt.

Mikrometer-Subtyp	Kontaktrichtung	Geeignetes Merkmal	Haupteinschränkung
Außenmikrometer	Außenmessung zwischen den Messflächen	Außendurchmesser oder Bauteildicke	Messbereich und Merkmalsgröße können die Eignung einschränken
Innenmikrometer	Innenmessung gegen die Messflächen	Innenmaß oder Bohrung	Zugang und Merkmalsgeometrie können die Verwendung beeinflussen
Tiefenmikrometer	Tiefenmessung von einer Bezugsfläche aus	Bohrung, Nut, Vertiefung oder anderes Tiefenmerkmal	Erfordert eine stabile Bezugsfläche und einen geeigneten Messbereich

Messschieber und Mikrometer in verschiedenen Messsituationen

Messschieber und Mikrometer sollten nach der Messsituation ausgewählt werden, nicht nach allgemeiner Überlegenheit. Maßart, Toleranzbedarf, Zugänglichkeit, Wiederholbarkeit, Kontaktkontrolle, Auflösung und Messbereich beeinflussen jeweils die Werkzeugwahl. Messschieber und Mikrometer dienen unterschiedlichen Messkontexten, daher ändert sich das geeignete Werkzeug mit dem zu messenden Merkmal. Keines der Werkzeuge ist die bevorzugte Option für jede Messsituation.

Wenn eine schnelle Prüfung über mehrere Merkmalstypen hinweg erforderlich ist, können Messschieber durch ihre Außen-, Innen- und Tiefenmessfähigkeiten eine breitere Vielseitigkeit bieten. Wenn ein Außenmaß einen kontrollierteren Kontakt und eine höhere Wiederholbarkeit erfordert, kann ein Mikrometer besser geeignet sein, wenn sein Messbereich zum Merkmal passt. Der Zugang zum Bauteil, der Anpressdruck und die Fehlerempfindlichkeit beeinflussen das Ergebnis und sind daher die primären Vergleichskriterien.

Der Hauptabwägung liegt zwischen breiterer Messvielseitigkeit und kontrollierterer Außenmessung. Messschieber ermöglichen oft schnellere Prüfungen über verschiedene Merkmalstypen hinweg, während Mikrometer für kontrolliertere Außenmessungen bevorzugt werden können, wenn der Messkontext und der Toleranzbedarf ihren Einsatz rechtfertigen. Die Werkzeugauswahl sollte der Messsituation folgen, nicht einer universellen Rangfolge.

Messsituation	Eignung Messschieber	Eignung Mikrometer	Entscheidungshinweis
Große Außenprüfungen	Gut geeignet für schnelle Maßprüfungen über einen größeren Bereich	Kann geeignet sein, wenn eine größere Kontaktkontrolle erforderlich ist	Geschwindigkeit mit Toleranzbedarf abwägen
Enge Außenmaße	Kann eine erste Messung liefern	Oft geeignet, wenn Kontaktkontrolle und Wiederholbarkeit Priorität haben	Toleranz, Kontaktkontrolle und Auflösung berücksichtigen
Innenmaße	Unterstützt Innenmessungen mit Innenbacken	Kann geeignet sein, wenn ein Innenmikrometer zum Merkmal passt	Werkzeug an Zugänglichkeit und Maßart anpassen
Tiefenprüfungen	Unterstützt Tiefenmessungen mit einer Tiefenmessstange	Kann geeignet sein, wenn ein Tiefenmikrometer zur Anwendung passt	Nach Bezugsfläche und Merkmalstiefe wählen
Eingeschränkter Zugang	Eignung hängt vom Backenzugang und der Merkmalsgeometrie ab	Eignung hängt vom Messbereich und der Kontaktgeometrie ab	Zugänglichkeit vor der Werkzeugwahl bewerten

Messuhren für Rundlauf, Ausrichtung und Prüfung kleiner Bewegungen

Messuhren sind Messinstrumente, die relative Bewegungen gegen einen Referenzaufbau anzeigen, anstatt allein ein festes Maß zu liefern. Eine Tastspindel überträgt die Bewegung von der Tastspitze auf die Anzeige der Messuhr, sodass kleine Bewegungen beobachtet werden können. Ableserichtung, Montagestabilität und die Bezugsfläche beeinflussen, wie der Messuhrenwert interpretiert wird. Ihre Hauptaufgabe ist die Beobachtung relativer Bewegung.

Wenn ein rotierendes Teil, eine Bezugsfläche oder eine gestützte Komponente mit einem festen Bezug verglichen wird, kann eine Messuhr Bewegung oder Abweichung aufzeigen, die bei direkter Beobachtung möglicherweise nicht offensichtlich ist. Die Tastspitze folgt der gemessenen Oberfläche, während die Tastspindel auf Positionsänderungen reagiert und einen Messuhrenwert für die vergleichende Messung erzeugt. Die Interpretation bleibt bedingt, da Montagestabilität, Position der Tastspitze, Ableserichtung und der Referenzaufbau das beobachtete Ergebnis beeinflussen. Übliche Anwendungen sind Rundlauf, Ausrichtung, Durchbiegung und vergleichende Messung.

Messuhren sind zur Beobachtung von Bewegung und Abweichung vorgesehen, nicht zum Ersatz direkter Maßmessungen. Sie können den Vergleich zwischen Bezugspositionen unterstützen, aber die Bedeutung eines Messwerts hängt vom Referenzaufbau und den Messbedingungen ab. Detaillierte Aufbauverfahren, Bearbeitungsmethoden, Kalibrierung und Diagnoseabläufe bleiben außerhalb des Rahmens dieses Abschnitts.

Die folgenden Beispiele zeigen übliche Bewegungsprüfungen und die Bezugsbeziehung, von der jede abhängt.

• Rundlauf: Vergleicht ein rotierendes Teil mit einem festen Referenzaufbau, um relative Bewegung zu beobachten.
• Ausrichtung: Vergleicht die Position einer Komponente relativ zu einer Bezugsfläche oder einem Referenzaufbau.
• Durchbiegung: Beobachtet kleine Bewegungen relativ zu einer stabilen Montage-Referenz unter sich ändernden Bedingungen.
• Vergleichende Messung: Vergleicht eine Position oder Oberfläche mit einer anderen unter Verwendung desselben Referenzaufbaus.
• Höhenabweichung: Beobachtet Änderungen relativ zu einer Bezugsfläche beim Vergleich benachbarter Punkte.

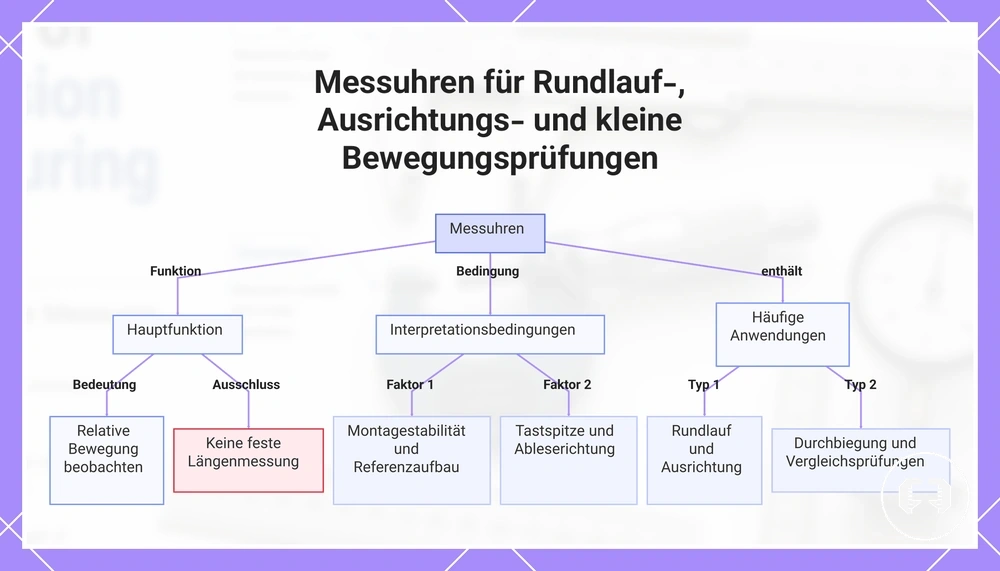

Diese Grafik zeigt die Hauptfunktion von Messuhren, die Bedingungen, die ihre Interpretation beeinflussen, und ihre üblichen Anwendungen für Bewegungsprüfungen.

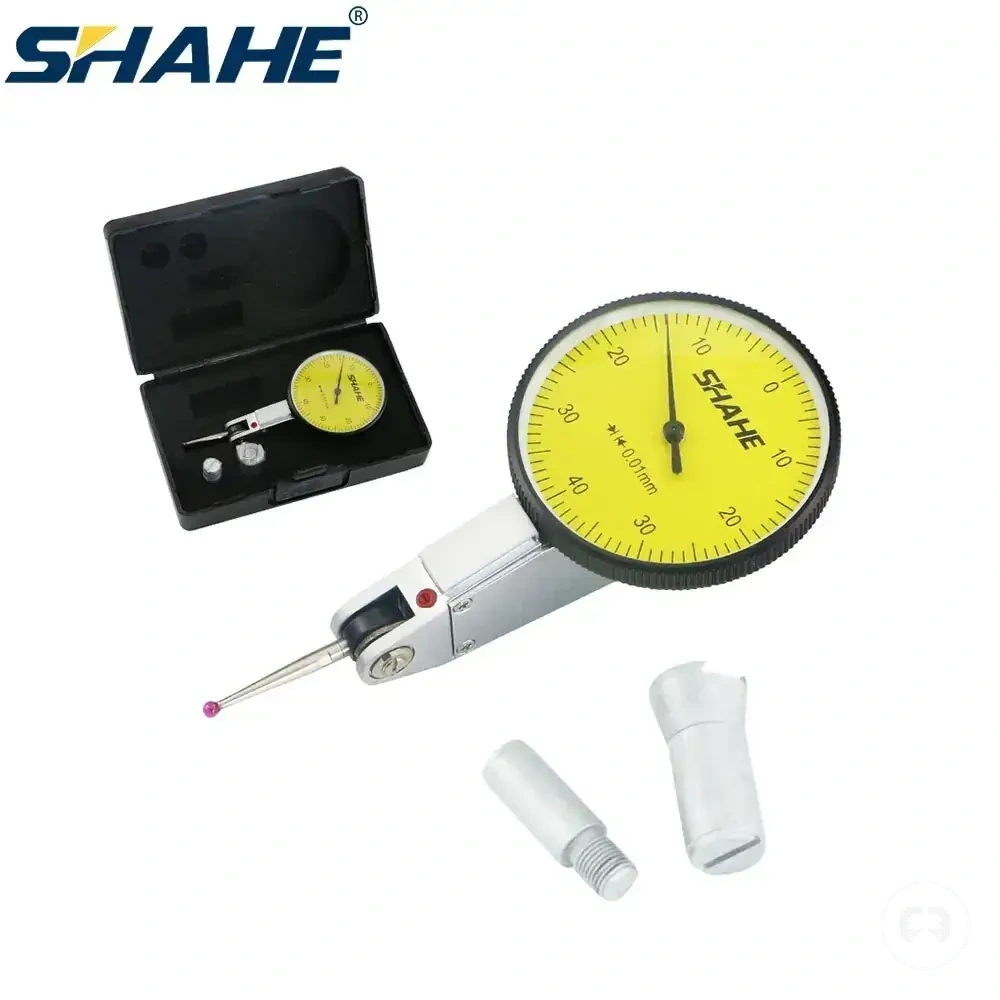

Messuhren und Feinzeiger

Messuhren und Feinzeiger zeigen beide kleine Bewegungen an, unterscheiden sich jedoch in der Kontaktgeometrie. Eine Messuhr nutzt die Tastspindelbewegung mit geradem Hub, während ein Feinzeiger einen Hebelkontakt verwendet, der das Werkstück aus einem Zugangswinkel erreicht. Die Kontaktgeometrie ist das wesentliche Unterscheidungsmerkmal zwischen den beiden Anzeigetypen.

Wenn eine Ausrichtungsprüfung einen eingeschränkten Zugang oder eine angewinkelte Kontaktposition erfordert, kann ein Feinzeiger einen Zugangsvorteil bieten, da er über einen Hebelkontakt verfügt. Eine Messuhr ist oft geeignet, wenn der gerade Tastspindelhub mit dem Referenzaufbau und der Aufbaurichtung übereinstimmt. Unterschiede in der Empfindlichkeit bleiben bedingt, da Zugangswinkel, Werkstückgeometrie und Aufbaurichtung den Messkontext beeinflussen. Der folgende Vergleich beschränkt sich auf Zugang und Bewegungsart.

Anzeigetyp	Kontaktbewegung	Zugangsvorteil	Lokaler Hinweis
Messuhr	Gerader Tastspindelhub	Oft geeignet, wenn der direkte Zugang mit dem Referenzaufbau übereinstimmt	Die Aufbaurichtung beeinflusst den Messuhrenwert
Feinzeiger	Hebelkontakt	Kann vorteilhaft sein, wenn der Zugangswinkel eingeschränkt ist	Die Empfindlichkeit hängt von der Werkstückgeometrie, dem Kontaktwinkel und der Aufbaurichtung ab

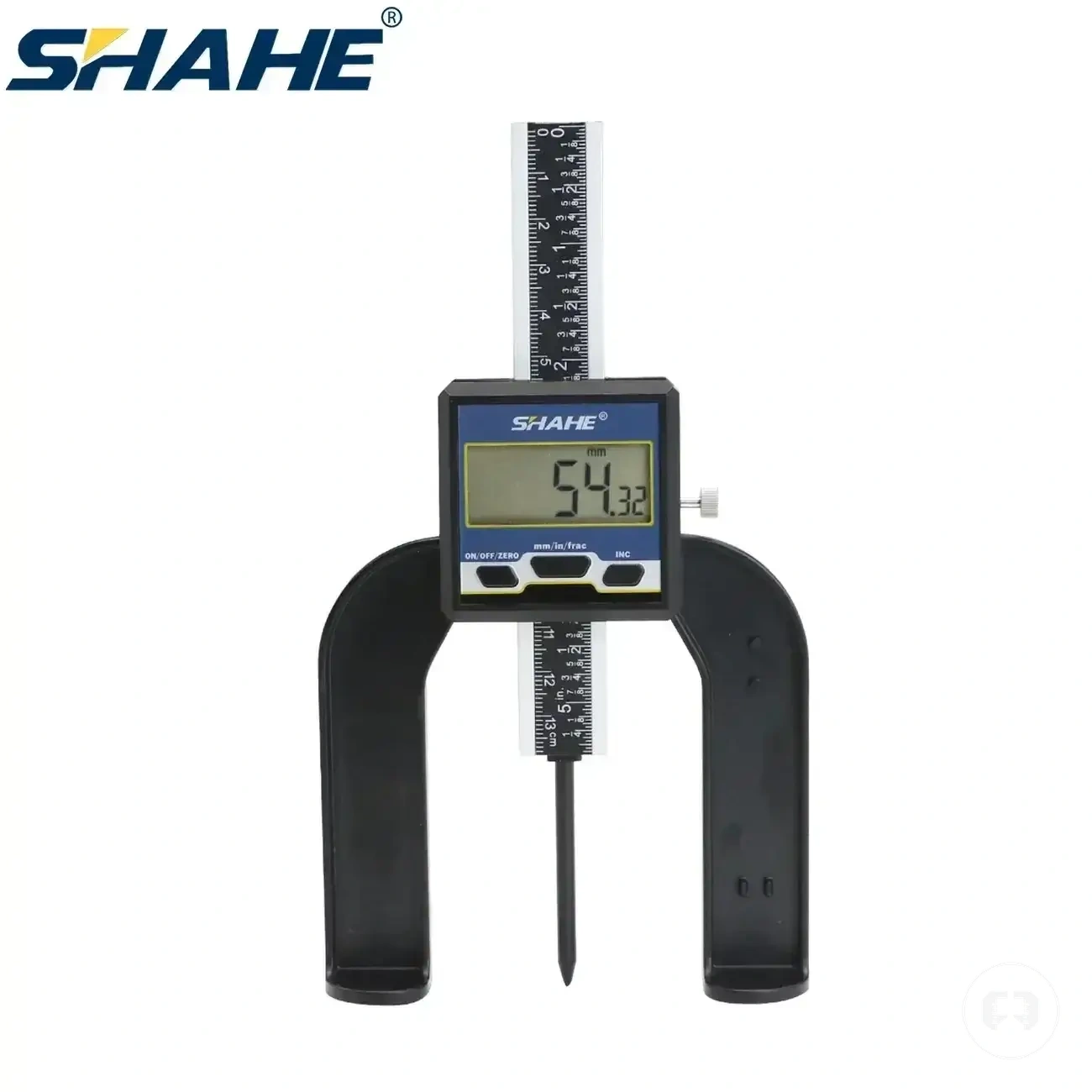

Tiefenmessgeräte und Höhenmessgeräte für vertikale Bezugsmessungen

Tiefenmessgeräte und Höhenmessgeräte messen unterschiedliche vertikale Bezugsbeziehungen und nicht dieselbe Messung. Ein Tiefenmessgerät misst von einer Oberfläche nach unten, um Merkmale wie Bohrungstiefe oder Vertiefungstiefe zu bestimmen, während ein Höhenmessgerät von einem Oberflächenbezug, oft einer Prüfplatte, nach oben misst, um eine Anreißhöhe oder andere vertikale Maße zu ermitteln. Basisauflage, Tastrichtung und die gewählte Bezugsfläche bestimmen, wie jedes Werkzeug angewendet wird. Die Unterscheidung wird durch die Bezugsbeziehung definiert, nicht allein durch die Messrichtung.

Wenn eine Messung von der Oberseite eines Werkstücks ausgeht, verwendet ein Tiefenmessgerät die Basisauflage, während der Taststift sich zum unteren Merkmal hin erstreckt, um die Bohrungstiefe oder Vertiefungstiefe zu messen. Wenn eine Messung von einer Prüfplatte als Bezug ausgeht, verwendet ein Höhenmessgerät den vertikalen Hub, um eine Anreißhöhe festzulegen oder zu vergleichen. Die praktische Messsicherheit kann von der Basisauflage, der Oberflächenstabilität, der Tastrichtung, dem Zugang, dem Messbereich und den Ablesebedingungen abhängen. Diese Bezugsbeziehungen unterscheiden die Anwendungsfälle von Tiefen- und Höhenmessung.

Tiefenmessung und Höhenmessung sind nicht austauschbar, da sie auf unterschiedlichen vertikalen Bezügen beruhen. Ein Tiefenmessgerät misst von einem oberen Bezug nach unten, während ein Höhenmessgerät von einem Oberflächenbezug nach oben misst. Dieser Vergleich beschränkt sich auf die Bezugsbeziehungen und erstreckt sich nicht auf Materialkompatibilität oder vollständige Anreißabläufe.

Bedarf vertikaler Messung	Aufgabe des Tiefenmessgeräts	Aufgabe des Höhenmessgeräts	Bezugsbedingung
Bohrungstiefe	Misst von der Oberseite nach unten	Für diese Messung üblicherweise nicht vorgesehen	Basisauflage auf der Oberseite
Vertiefungstiefe	Misst den Taststifthub nach unten in die Vertiefung	Passt möglicherweise nicht zur erforderlichen Bezugsbeziehung	Stabiler Bezug auf der Oberseite
Anreißhöhe	Nicht für die Aufwärtsmessung vorgesehen	Misst den vertikalen Hub von einer Prüfplatte als Bezug	Prüfplatte oder ein anderer stabiler Oberflächenbezug
Allgemeiner vertikaler Bezug	Verwendet Tastrichtung nach unten	Verwendet Aufwärtsmessung von einem Oberflächenbezug	Die Ablesung kann von Stabilität, Zugang und Messbereich abhängen

Tiefenmessgeräte für Vertiefungen, Nuten, Schlitze und Bohrungen

Tiefenmessgeräte sind Präzisionsmesswerkzeuge für vertiefte Merkmale, bei denen die Tiefenmessung von einem stabilen oberen Bezug und einem Tiefentaster abhängt, der das untere Merkmal erreicht. Der Messwert wird durch die Beziehung zwischen dem oberen Bezug, dem Tiefentaster und dem vertieften Merkmal bestimmt, nicht allein durch das Merkmal. Übliche Anwendungen sind Vertiefungen, Nuten, Schlitze und Sacklöcher.

Wenn ein Tiefenmessgerät an einem vertieften Merkmal verwendet wird, stützt die Basisauflage den Bezug, während der Tiefentaster sich zum unteren Merkmal hin erstreckt. Die Ablesezuverlässigkeit kann vom Kontaktwinkel, Tasterzugang, Messbereich und der Ablesebedingung abhängen, sodass eine stabile Bezugsfläche für aussagekräftige Ergebnisse wichtig ist. Die folgenden Beispiele verbinden übliche vertiefte Merkmale mit ihren Bezugsbedingungen.

• Vertiefung: Ein Tiefenmessgerät misst die Vertiefungstiefe, wenn die Basisauflage stabil am oberen Bezug anliegt.
• Nut: Die Nuttiefe kann ermittelt werden, wenn der Tiefentaster das untere Merkmal mit einem geeigneten Kontaktwinkel erreicht.
• Schlitz: Die Schlitzdicke hängt von ausreichendem Tasterzugang, passendem Messbereich und stabilem Basisauflagekontakt für eine aussagekräftige Ablesung ab.
• Sackloch: Die Bohrungstiefe wird gemessen, indem der Tiefentaster zum Grund des Merkmals ausgefahren wird, während ein gleichbleibender oberer Bezug beibehalten wird.
• Allgemeines vertieftes Merkmal: Die Ablesezuverlässigkeit kann mit der Basisstabilität, dem Kontaktwinkel, dem Tasterzugang, dem Messbereich und der allgemeinen Ablesebedingung variieren.

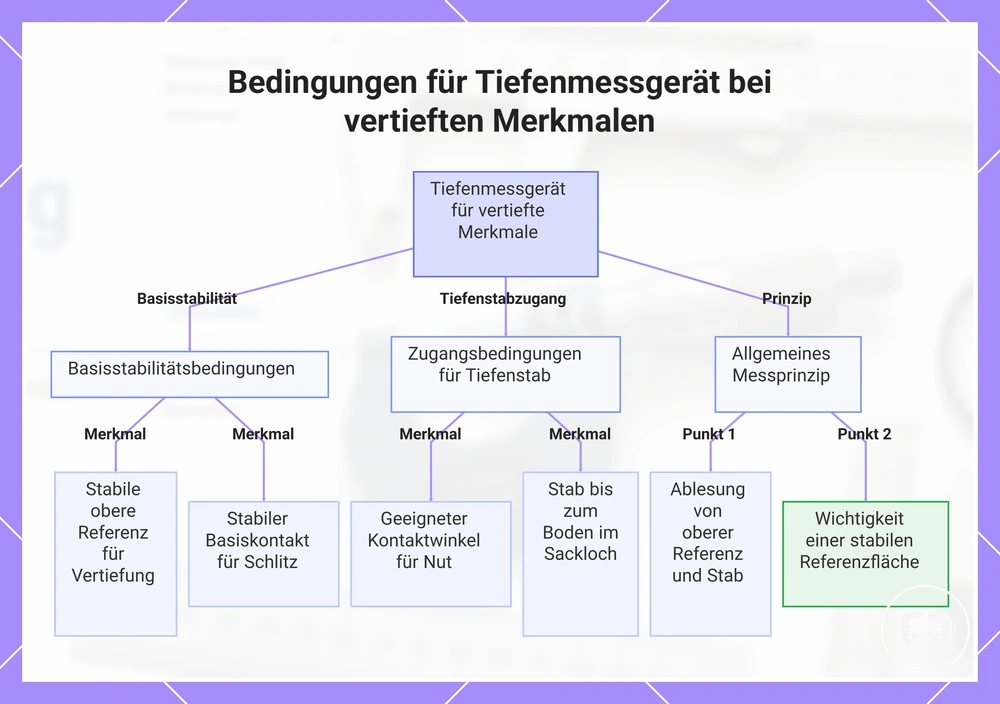

Dieses Diagramm erläutert das Messprinzip und die merkmalspezifischen Bedingungen für die Verwendung eines Tiefenmessgeräts an vertieften Merkmalen.

Höhenmessgeräte für Prüfplatten-Anriss und vertikale Maße

Höhenmessgeräte sind Präzisionsmesswerkzeuge, die auf eine Bezugsfläche angewiesen sind, um vertikale Maße und Anreißmarkierungen festzulegen. Ein stabiler Sockel bewegt sich über eine Prüfplatte oder einen anderen flachen Bezug, während ein Anreißer oder Taster über die vertikale Skala positioniert wird. Die Messbeziehung wird durch die Bezugsfläche definiert.

Wenn ein Werkstück auf einer stabilen Bezugsfläche aufgestützt ist, kann ein Höhenmessgerät für vergleichende Prüfungen, vertikale Maße oder Anreißmarkierungen verwendet werden, indem dieselbe flache Oberfläche als Bezug dient. Beispielsweise kann ein Anreißer oder Taster die Anreißhöhe zweier Merkmale nur vergleichen, wenn sowohl das Werkstück als auch die Bezugsfläche stabil bleiben. Die Ablesezuverlässigkeit kann von der Bauteilstabilität, dem Basisauflagekontakt und der Ablesebedingung abhängen, nicht allein vom Höhenmessgerät.

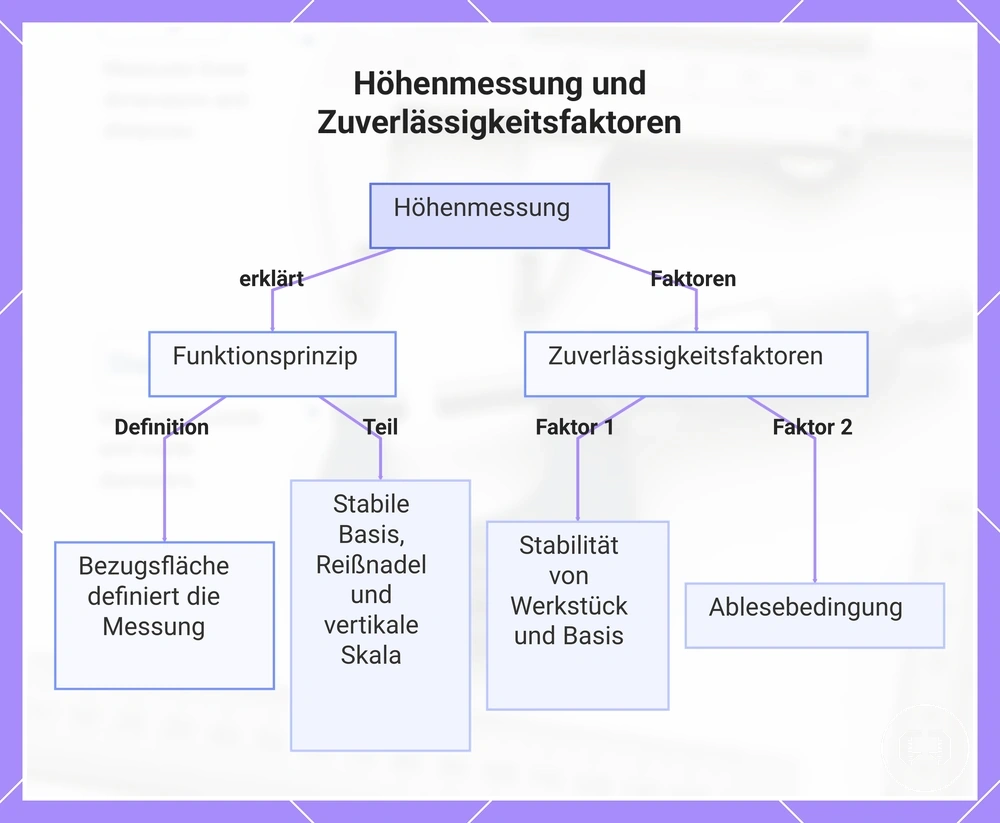

Dieses Diagramm zeigt, wie Höhenmessgeräte für die Messung auf eine Bezugsfläche angewiesen sind und welche Faktoren die Ablesegenauigkeit beeinflussen.

Präzisionslehren und Lehrsätze für feste Prüfungen

Präzisionslehren und Lehrsätze sind Festbezugswerkzeuge, die prüfen, ob ein Merkmal einer bekannten Größe oder Grenze entspricht, anstatt einen kontinuierlichen Messwert zu liefern. Sie vergleichen ein Werkstück mit einem Referenzwert zur Verifikation, anstatt ein variables Maß anzuzeigen. Zu den Präzisionslehren gehören Parallelendmaße, Grenzlehrdorne, Grenzlehrringe, Rachenlehren, Stiftlehren und Fühlerlehren. Diese Festbezugsmethode unterscheidet die Verifikation von der kontinuierlichen Messung.

Wenn ein Merkmal gegen einen bekannten Bezug geprüft wird, basiert das Ergebnis auf einem Vergleich und nicht auf einer angezeigten Messung. Beispielsweise kann ein Grenzlehrdorn zur Verifikation eines Innenmerkmals beitragen, während ein Grenzlehrring ein Außenmerkmal mit seinem vorgesehenen Passungszustand vergleicht. Die Gut-/Schlecht-Logik stellt eine grenzbasierte Entscheidung dar, wobei die Interpretation dennoch vom Referenzwert, der Toleranz und dem Zustand der Lehre abhängen kann. Diese Beispiele veranschaulichen die Verifikation durch Bezugs- und Passungsbedingungen.

Gut-/Schlecht-Prüfungen sollen feststellen, ob ein Merkmal innerhalb einer definierten Grenze liegt, nicht seine genaue Größe ermitteln. Parallelendmaße liefern einen Referenzwert für den Vergleich, während Fühlerlehren einen Spalt oder ein Spiel gegen einen bekannten Zustand prüfen können. Kalibrierungsverfahren liegen außerhalb des Rahmens dieses Abschnitts.

Lehrart	Geprüftes Merkmal	Bezugs- oder Grenzbedingung	Bedeutung des Ergebnisses
Parallelendmaße	Referenzmaß	Bekannter Referenzwert	Unterstützt den Vergleich mit einem festen Bezug
Grenzlehrdorne	Innenmerkmal	Bekannte Größe oder Grenze	Kann prüfen, ob das Merkmal der vorgesehenen Passungsbedingung entspricht
Grenzlehrringe	Außenmerkmal	Bekannte Größe oder Grenze	Unterstützt den Vergleich eines Außenmerkmals mit einer Bezugsbedingung
Rachenlehren	Außenmaß	Gut-/Schlecht-Grenze	Liefert eine grenzbasierte Verifikationsentscheidung
Stiftlehren	Bohrung oder Öffnung	Referenzdurchmesser	Unterstützt den Vergleich mit einer bekannten Größe bei passender Zuordnung
Fühlerlehren	Spalt oder Spiel	Referenzdicke	Kann prüfen, ob ein Spiel dem gewählten Referenzwert entspricht

Bezüge von Grenzlehrdorn, Grenzlehrring, Rachenlehre, Stiftlehre und Parallelendmaß

Die Bezüge von Grenzlehrdorn, Grenzlehrring, Rachenlehre, Stiftlehre und Parallelendmaß entsprechen jeweils einem bestimmten Bauteilmerkmal und einer bestimmten Kontaktmethode für die feste Verifikation. Ein Grenzlehrdorn prüft eine Bohrung, ein Grenzlehrring prüft einen Außendurchmesser, eine Rachenlehre prüft eine Außengrenze, eine Stiftlehre prüft eine Bohrung oder einen Schlitz, und ein Parallelendmaß liefert einen dimensionalen Referenzwert für den Vergleich. Jeder Lehrenbezug ordnet eine bekannte Größe oder Grenzbedingung dem entsprechenden Bauteilmerkmal zu.

Bei der Auswahl einer festen Lehre sollte das zu prüfende Merkmal mit der Kontaktmethode und dem vorgesehenen Verifikationszweck der Lehre übereinstimmen. Das Ergebnis kann von der Passungsbedingung, dem Grenzwert und der Zuverlässigkeit der Lehre abhängen, nicht allein vom Lehrtyp. Die Kalibrierung bleibt nur als allgemeine Zuverlässigkeitsgrenze relevant, nicht als Teil des Verifikationsprozesses.

Bezugstyp	Geprüftes Merkmal	Kontaktmethode	Bedeutung des Ergebnisses
Grenzlehrdorn	Bohrung	Innenkontakt	Kann prüfen, ob die Bohrung der vorgesehenen Grenzbedingung entspricht
Grenzlehrring	Außendurchmesser	Umschließender Außenkontakt	Kann einen Außendurchmesser mit einem Referenzwert vergleichen
Rachenlehre	Außenmaß	Gegenüberliegende Kontaktflächen	Unterstützt die Gut-/Schlecht-Prüfung gegen eine Außengrenze
Stiftlehre	Bohrung oder Schlitz	Eingesteckter Kontakt	Kann die Merkmalsgröße prüfen, wenn sie der erforderlichen Grenzbedingung entspricht
Parallelendmaß	Dimensionaler Bezug	Kontakt der Bezugsfläche	Liefert einen Referenzwert für den dimensionalen Vergleich

Wahl des Werkzeugtyps nach dem Messobjekt

Wählen Sie den Werkzeugtyp, indem Sie ihn dem zu messenden Merkmal zuordnen, bevor Sie ein einzelnes Produkt in Betracht ziehen. Die endgültige Auswahl hängt von der Merkmalsart, dem Zugang, dem Messbereich, der Toleranz, der Ablesemethode, der Bezugsfläche und dem erforderlichen Maß an Messsicherheit ab. Mehr als ein Werkzeugtyp kann für denselben Messbedarf geeignet sein, wenn sich die Bedingungen unterscheiden. Das zu messende Merkmal ist der Ausgangspunkt für jede Auswahl.

Bei der Messung eines Außendurchmessers kann ein Messschieber oder ein Mikrometer geeignet sein, je nach erforderlicher Toleranz und Messsicherheit. Innendurchmesser, Tiefen- und Höhenmessungen erfordern jeweils Werkzeuge, die für diese Merkmalsarten ausgelegt sind, während Rundlauf und Ausrichtung mit einer Messuhr unter Verwendung eines stabilen Referenzaufbaus beurteilt werden. Festgrenzenprüfungen verwenden Lehren anstelle kontinuierlicher Messwerte. Diese Szenarien gruppieren übliche Messanforderungen nach Werkzeugaufgabe.

Die Entscheidungstabelle unten fasst die wichtigsten Auswahlkriterien nach Messaufgabe zusammen. Nutzen Sie sie als Entscheidungshilfe und wählen Sie nach Aufgabe und Messbedarf, wenn Zugang, Messbereich, Toleranz, Ablesemethode oder die Bezugsfläche die endgültige Auswahl beeinflussen könnten.

Was gemessen werden muss	Wahrscheinlicher Werkzeugtyp	Wichtige zu prüfende Bedingung	Warum es passt
Außendurchmesser	Messschieber oder Mikrometer	Toleranz, Messbereich und Zugang	Entspricht den Anforderungen der Außenmaßmessung
Innendurchmesser	Messschieber oder Innenmikrometer	Zugang zum Merkmal und Messbereich	Unterstützt Innenmaßprüfungen
Tiefe	Tiefenmessgerät oder Tiefenmikrometer	Bezugsfläche und Merkmalstiefe	Misst vertiefte Merkmale von einem stabilen Bezug aus
Höhe	Höhenmessgerät	Stabilität der Bezugsfläche	Unterstützt vertikale Maße und Anreißprüfungen
Rundlauf oder Ausrichtung	Messuhr oder Feinzeiger	Referenzaufbau und Ablesemethode	Bewertet relative Bewegung statt fester Maße
Festgrenzenprüfungen	Präzisionslehre	Bekannte Grenzbedingung	Prüft ein Merkmal gegen einen Referenzwert

Die endgültige Entscheidung sollte darauf beruhen, wie das zu messende Merkmal, die Merkmalsart, der Zugang, der Messbereich, die Toleranz, die Ablesemethode und die Bezugsfläche zusammenwirken. Wenn mehr als ein Werkzeugtyp geeignet erscheint, kann die Messsicherheit verbessert werden, indem das Werkzeug gewählt wird, dessen Bauweise den Prüfbedingungen entspricht. Produktbeispiele dienen nur der Veranschaulichung von Werkzeugkategorien und sollten nicht als garantierte Eignung für jede Situation betrachtet werden. Überprüfen Sie die Auswahlkriterien, bevor Sie einzelne Beispiele vergleichen.

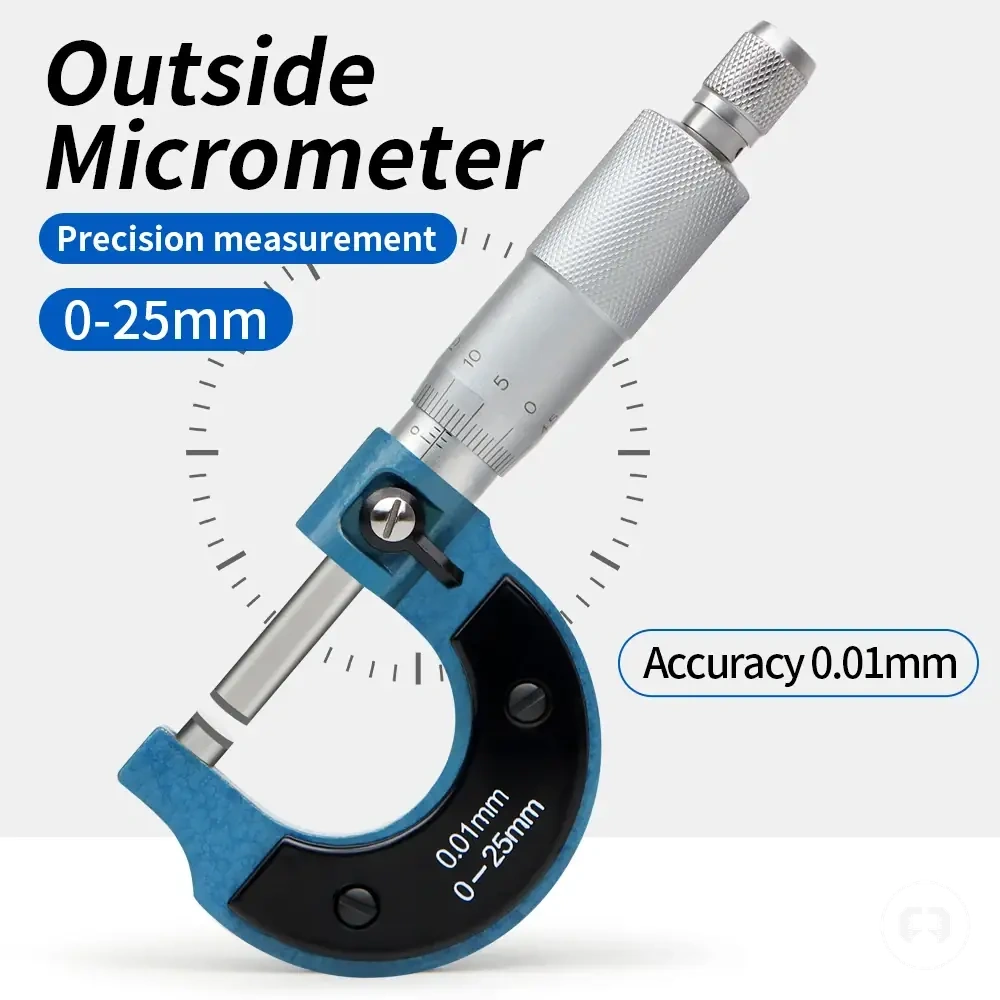

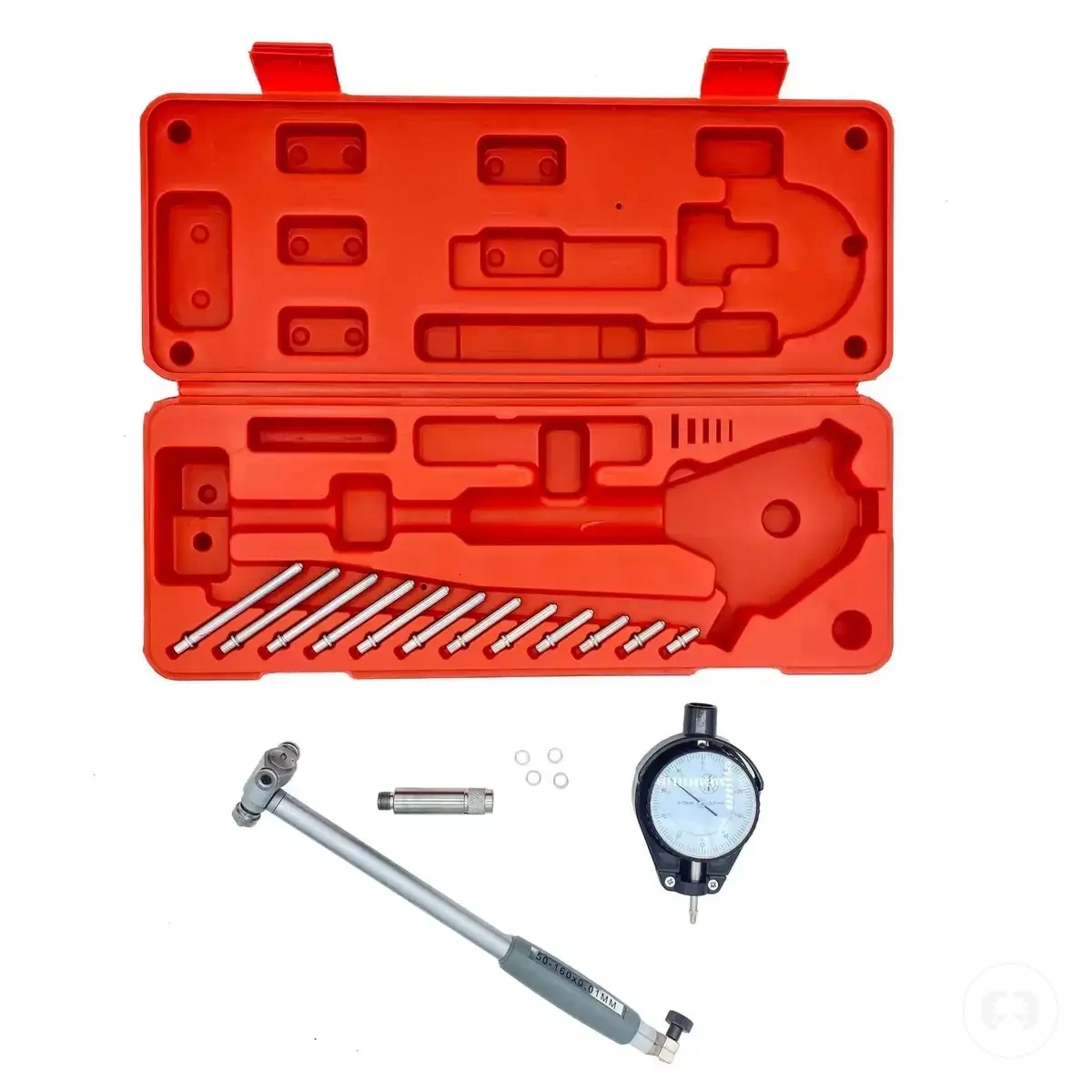

Die folgenden Produkte sind nützliche Beispiele, um verfügbare Optionen zu vergleichen. Prüfe vor dem Kauf, ob Kompatibilitätskriterien, Eigenschaften und Produktdetails zu deinem Bedarf passen.
