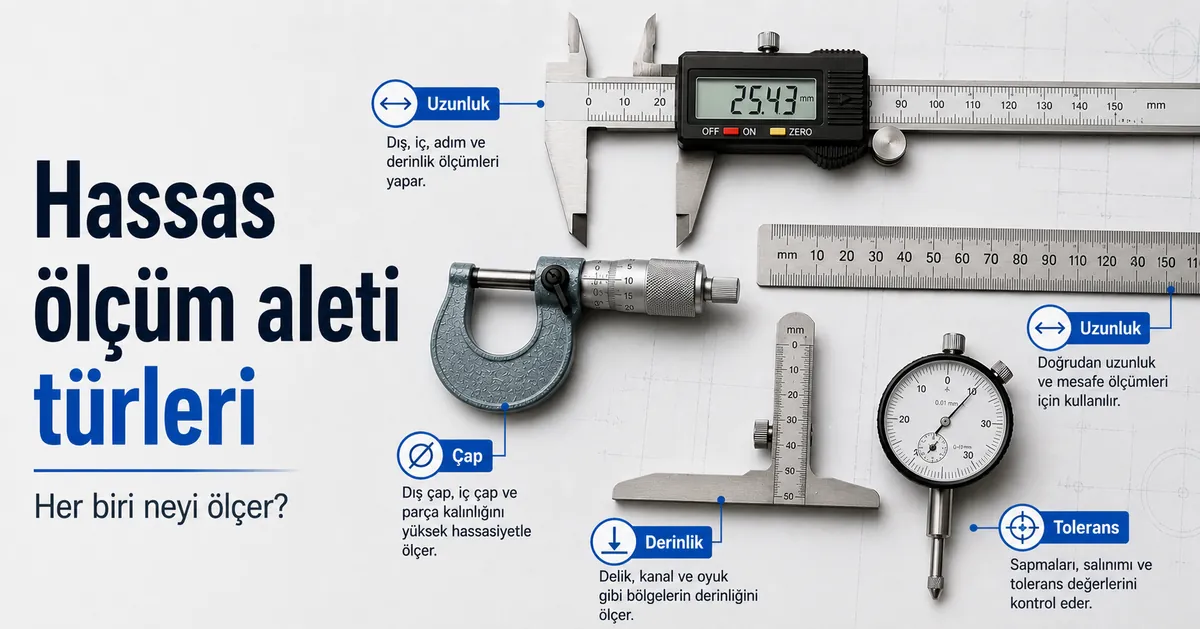

Ölçüm Rolüne Göre Hassas Ölçüm Aleti Türleri

Hassas ölçüm aletleri, bir boyutu okuma, bir referansı kontrol etme veya küçük hareketleri gözlemleme gibi üstlendikleri ölçüm rolüne göre gruplandırılmış ölçüm cihazlarıdır. Her bir alet türü, bir ölçüm hedefini bir referans yüzeyine, bir okuma yöntemine ve gerçekçi ölçüm sınırlarına bağlar. Kumpaslar, mikrometreler, mastarlar ve göstergeler, farklı temas noktaları, aralıklar ve sonucu yorumlama biçimleri etrafında inşa edildikleri için birbirinden ayrışır. Alet türü, ölçüm rolünü izler.

Doğru alet türü; göreve, malzemeye, erişime, aralığa, tolerans gereksinimine, kuruluma ve alet durumuna bağlıdır. Bir ölçüm cihazı bir özellik için uygun olabilir ancak referans yöntemi veya okuma yöntemi değiştiğinde başka bir özellik için daha az uygun olabilir. Bu sayfa, satın alma, kalibrasyon veya tam kullanım kılavuzu yerine tür açıklamasına odaklanır. Daha geniş kategori bağlamı için, gruplandırılmış alet rollerine geçmeden önce hassas ölçüm aletleri merkezini kullanın.

Bir mil çapı, bir yuva derinliği, bir yüzey yüksekliği ve bir salgı kontrolü, bir ölçüm aletinden aynı soruyu sormaz. Her durum, ölçüm hedefini, referans yüzeyini ve okumanın alınma biçimini değiştirir. Aşağıdaki bölümler, hassas aletleri gerçekleştirdikleri role göre gruplandırır, böylece tek tek cihazlar karşılaştırılmadan önce alet ailesi anlaşılabilir.

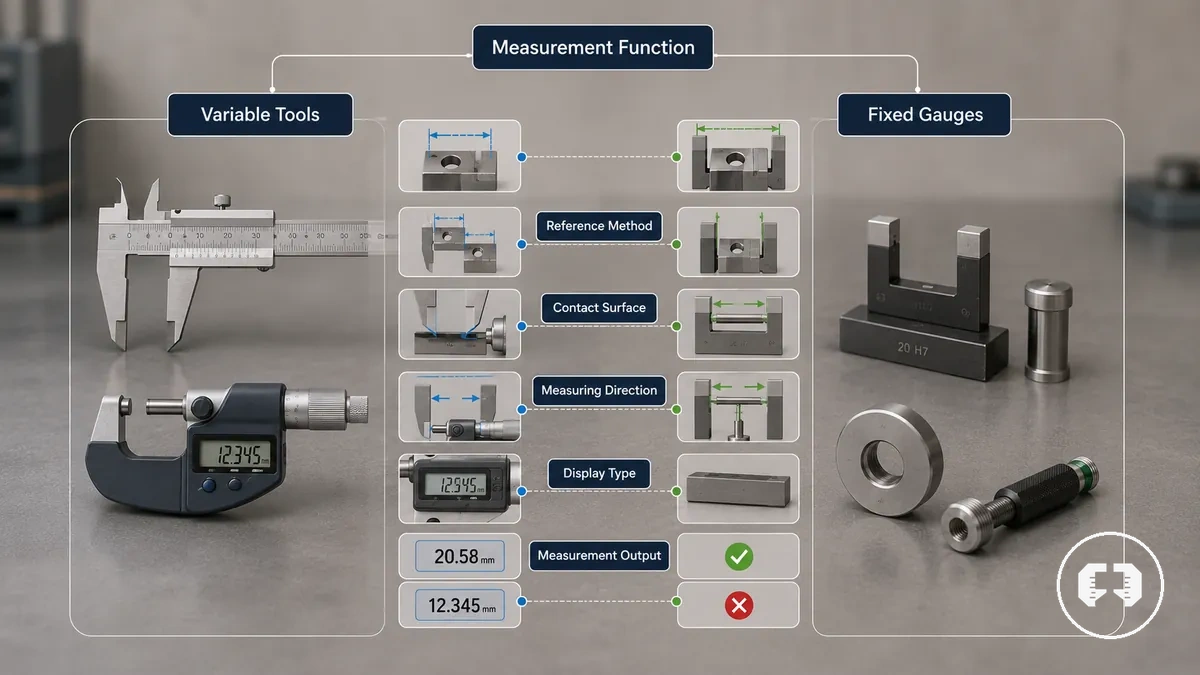

Hassas Ölçüm Aletleri Nasıl Gruplandırılır

Hassas ölçüm aletlerinin gruplandırılması, marka veya ürün serisinden ziyade ölçüm işlevine dayanır. Gruplandırma, alet ailelerini ölçüm hedefine, referans yöntemine ve sonucun elde edilme biçimine göre ayırır. Bu sınıflandırma, aletlerin birbiriyle nasıl ilişkili olduğunu açıklarken, hassas ölçüm aletlerinin anlamı daha geniş anlamda ne olduklarını açıklar. Ölçüm işlevi düzenleyici ilkedir.

Hassas ölçüm aletleri yaygın olarak değişken ölçüm aletleri ve sabit referans mastarları olarak sınıflandırılır. Değişken ölçüm aletleri bir boyut için ölçüm çıktısı sağlarken, sabit referans mastarları, mutlaka sayısal bir okuma göstermeksizin bir referans değerini veya uyum durumunu kontrol etmek için kullanılır. Alet aileleri ayrıca temas yüzeyi, ölçüm yönü, ekran türü ve okuma yöntemine göre de sınıflandırılabilir çünkü bu özellikler bir ölçümün nasıl alındığını tanımlamaya yardımcı olur. Bu ayrım, değişken okumayı sabit kontrolden ayırır.

Hassas Ölçüm Aletleri Nasıl Gruplandırılır öncelikle ölçüm hedefine ve referans yöntemine bağlıdır, bu da sınıflandırmayı tek tek alet ailelerini karşılaştırmadan önce yorumlamayı kolaylaştırır. Bu bölüm, hassas ölçüm aletlerinin daha geniş anlamına veya daha sonraki alete özgü kılavuza odaklanmak yerine sınıflandırmaya odaklanır.

Gruplandırma temeli	Ayırdığı şey	Örnek alet aileleri	Neden önemli olduğu
Ölçüm işlevi	Ölçüm hedefi ve amaçlanan rol	Kumpaslar, mikrometreler, mastarlar, göstergeler	Her alet ailesinin amacını netleştirir
Okuma stili	Değişken okumaya karşı sabit kontrol	Değişken ölçüm aletleri, sabit referans mastarları	Ölçülen çıktıyı doğrulamadan ayırır
Referans yöntemi	Doğrudan ölçüm veya bir referansa karşı karşılaştırma	Ölçüm aletleri, referans mastarları	Sonuçların nasıl yorumlandığını açıklamaya yardımcı olur
Temas yönü	Temas yüzeyi ve ölçüm yönü	Dış, iç, derinlik ve karşılaştırma alet aileleri	Erişime ve ölçüm özelliklerine bağlı olarak uygunluğu etkileyebilir

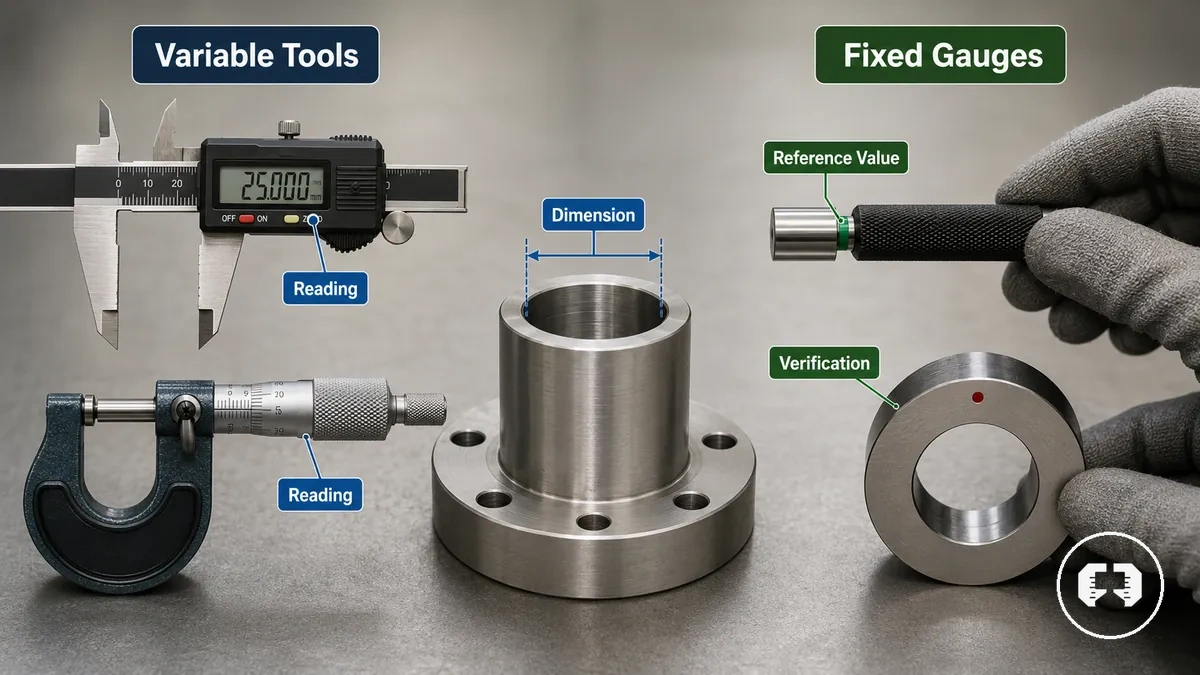

Değişken ölçüm aletleri ve sabit referans mastarları

Değişken ölçüm aletleri ve sabit referans mastarları, sağladıkları sonuç türüne göre ayrılır. Değişken ölçüm aletleri kullanılabilir bir aralıkta bir boyutu okurken, sabit referans mastarları bir özelliği doğrulama için bir referans değerine karşı karşılaştırır. Kumpaslar, mikrometreler ve göstergeler değişken ölçüm aletlerine örnekken, mastar blokları, tapa mastarları ve halka mastarları sabit referans mastarlarına örnektir. Ayrım, bir boyutu okumak ile bir referansı kontrol etmek arasındadır.

Değişken ölçüm aletleri ve sabit referans mastarları, sürekli ölçümü referans kontrolünden ayırarak bu karşılaştırmayı düzenler.

Değişken ölçüm aletleri	Sabit referans mastarları
Amaç: Bir boyutu okumak	Amaç: Bir referans değerine karşı doğrulamak
Çıktı: Değişken okuma	Çıktı: Referans veya geçer/kalır tarzı doğrulama
Örnekler: Kumpaslar, mikrometreler, göstergeler	Örnekler: Mastar blokları, tapa mastarları, halka mastarları

Bir mil çapı, delik veya benzer bir özellik, değişken bir okuma elde etmek için önce bir kumpas veya mikrometre ile ölçülebilir, ardından bir referans değerine karşı doğrulama gerektiğinde sabit bir referans mastarı ile kontrol edilebilir. Bir sabit referans mastarının uygunluğu onaylayıp onaylamadığı, seçilen referans değerine, toleransa ve kontrol edilen özelliğin durumuna bağlıdır; bu da aynı parça özelliğinin ölçülmesine veya doğrulanmasına olanak tanır.

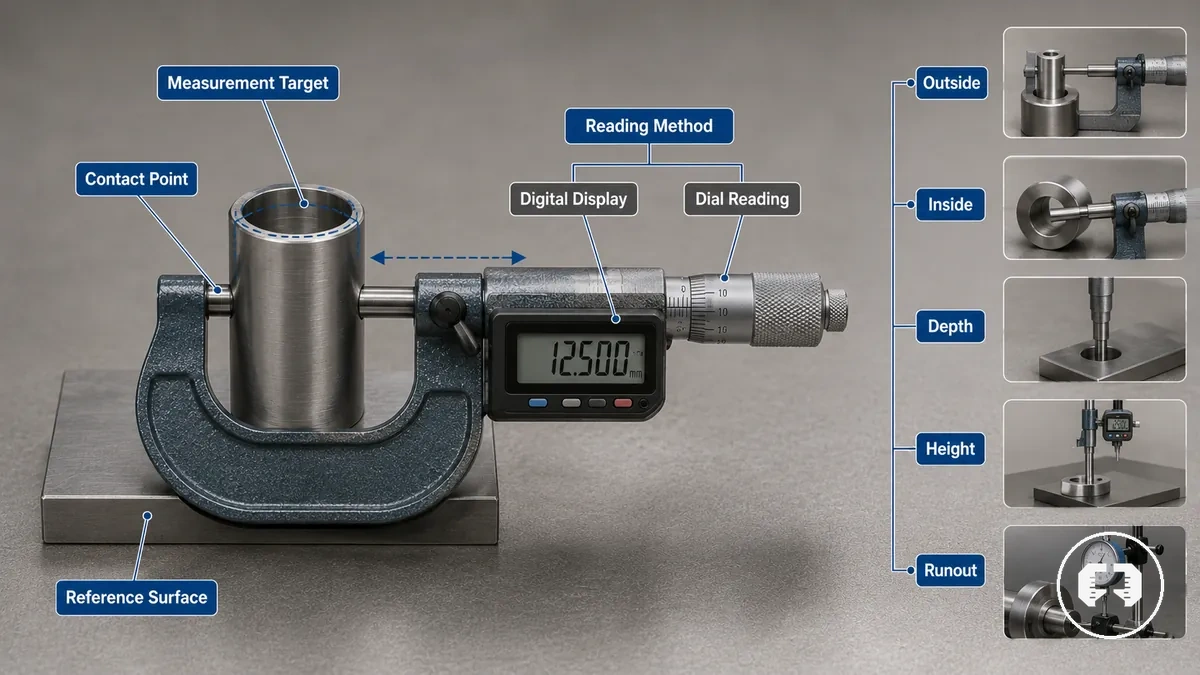

Ölçüm hedefi, temas noktası ve okuma yöntemi

Ölçüm hedefi, temas noktası ve okuma yöntemi, bir ölçüm aletinin bir iş parçası özelliğiyle nasıl etkileşime girdiğini ve bir sonucu nasıl sunduğunu tanımlar. Ölçüm hedefi, değerlendirilen özelliği belirler; temas noktası, aletin iş parçasına veya referans yüzeyine nerede temas ettiğini belirler; okuma yöntemi ise sonucun nasıl görüntülendiğini açıklar. Birlikte, bu üç ilişki özelliği, teması ve okumayı birbirine bağlar.

Ölçüm hedefi, temas noktası ve okuma yöntemi, tek tek aletleri karşılaştırmadan önce alet türlerinin nasıl anlaşıldığını düzenlemeye yardımcı olur. Bir alet ailesi, farklı ölçüm rollerine hizmet ederken aynı okuma yöntemini paylaşabilir, bu nedenle aşağıdaki örnekler özellik, temas noktası ve sonuç arasındaki ilişkiye odaklanır. Okuma kalitesinin nasıl değerlendirildiğine dair açıklama için ölçüm kalitesi terimlerine bakın.

• Dış: Ölçüm hedefi dış bir özelliktir, temas noktası dış yüzeylere dokunur ve okuma yöntemi doğrudan okuma, kadranlı okuma veya dijital ekran kullanabilir.
• İç: Ölçüm hedefi iç bir özelliktir, temas noktası iş parçasının içine uzanır ve okuma yöntemi alet tasarımına göre değişebilir.
• Derinlik: Ölçüm hedefi bir özelliğin tabanıdır, temas noktası yüzeyi referans alır ve sonuç doğrudan, kadranlı veya dijital okuma ile gösterilir.
• Yükseklik: Ölçüm hedefi dikey konumdur, temas noktası bir yüzeyi referans alır ve okuma ölçülen yüksekliği belirtir.
• Salgı ve hizalama: Ölçüm hedefi göreceli hareket veya konumdur, temas noktası özelliği takip eder ve kadranlı okuma genellikle gözlemlenen hareketi görüntüler.
• Sabit referans kontrolü: Ölçüm hedefi bir referans değeriyle karşılaştırılır, temas noktası özelliği kontrol eder ve sonuç sürekli bir ölçüm okumasından ziyade doğrulamadır.

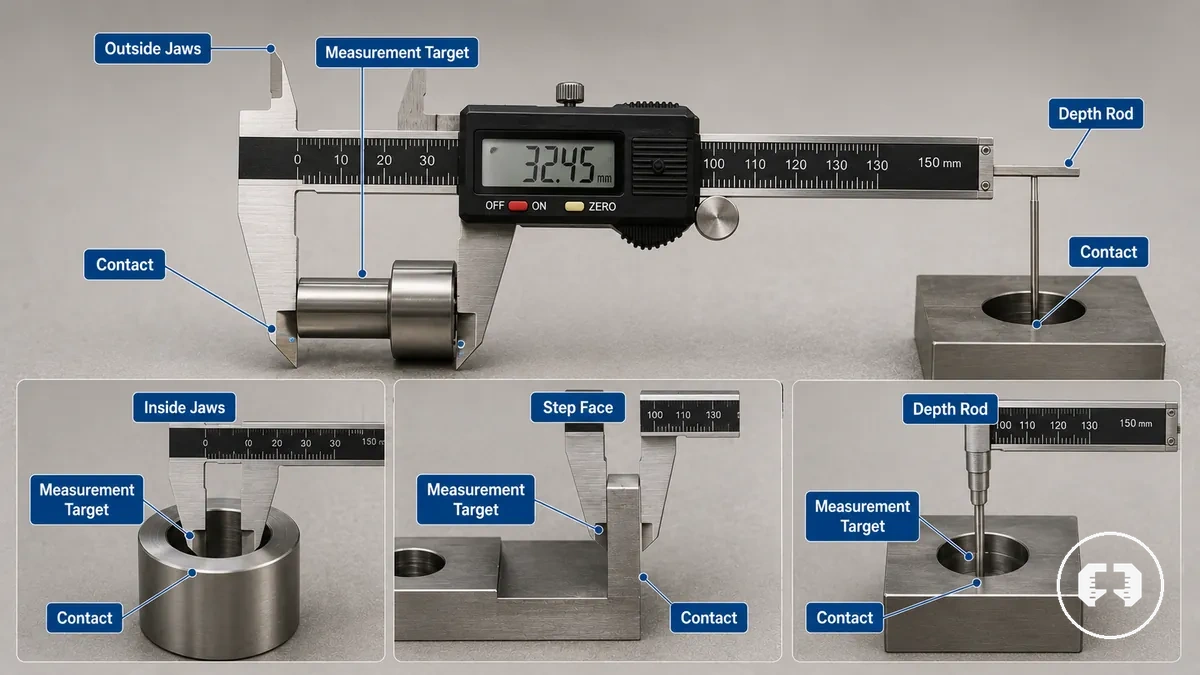

İç, Dış, Kademe ve Derinlik Ölçümleri için Kumpaslar

Kumpaslar, farklı temas özelliklerini kullanarak bir iş parçası üzerinde birden çok boyut türünü ölçmek için tasarlanmış hassas ölçüm aletleridir. Kumpaslar; çene, prob, skala, ekran ve ölçüm temasına göre farklılık gösterir ve tek bir aletin bir dizi yaygın parça özelliğini değerlendirmesine olanak tanır. Dış çeneler, iç çeneler, bir derinlik çubuğu ve bir kademe yüzeyinin her biri ayrı bir ölçüm rolüne hizmet eder. Birlikte, dış, iç, kademe ve derinlik ölçümlerini desteklerler.

Bir mil, delik, girinti veya omuz, genellikle aynı kumpas ile, hangi temas özelliğinin iş parçasına dokunduğu değiştirilerek ölçülebilir. Dış çeneler dış yüzeylere temas eder, iç çeneler iç özelliklere uzanır ve derinlik çubuğu bir girintiye veya deliğe uzanırken bir yüzeyi referans alır. Kademe ölçümü, hizalanmış iki referans yüzeyini karşılaştırmak için kademe yüzeyini kullanır. Her ölçüm rolü, kumpas özelliği ile iş parçası arasındaki temas ile tanımlanır.

Kumpasların pratik sınırlamaları vardır çünkü ölçüm sonuçları temas, özellik erişimi, okuma tekniği ve gerekli toleransa göre değişebilir. Aralık, çözünürlük ve tekrarlanabilirlik farklı ölçüm niteliklerini tanımlar ve aynı özellik olarak yorumlanmamalıdır. Bir kumpas birçok boyut kontrolü için uygun olabilir, ancak tolerans uygunluğu özelliğe, ölçüm koşullarına ve uygulama gereksinimlerine bağlıdır.

Aşağıdaki tablo, kumpas özelliklerinin ölçüm hedefleri ve temas koşullarıyla nasıl ilişkili olduğunu özetlemektedir. Bir kullanım kılavuzu olmadan ana ölçüm rollerine kompakt bir genel bakış sağlar.

Kumpas özelliği	Ölçüm hedefi	Temas koşulu	Pratik sınırlama
Dış çeneler	Dış boyut	Dış yüzeylere temas eder	Erişim ve temas kalitesi tekrarlanabilirliği etkileyebilir
İç çeneler	İç çap veya açıklık	İç yüzeylere temas eder	İç erişim ve özellik geometrisi ile sınırlıdır
Derinlik çubuğu	Delik veya girinti derinliği	Çubuk özelliğin içine uzanırken yüzeyi referans alır	Sabit referans yüzey teması gerektirir
Kademe yüzeyi	Kademe ölçümü	İki ofset referans yüzeyine temas eder	Özellik hizalaması veya erişimi kısıtlı olduğunda daha az uygun olabilir

Dijital, kadranlı ve verniyer kumpas okumaları

Dijital, kadranlı ve verniyer kumpas okumaları, bir ölçümün nasıl görüntülendiği ve yorumlandığı konusunda farklılık gösterir. Dijital bir kumpas okumayı dijital bir ekranda gösterir, kadranlı bir kumpas kadran skalasında bir ibre kullanır ve verniyer bir kumpas verniyer skalasının manuel olarak yorumlanmasını gerektirir. Bunlar üç ana kumpas okuma biçimidir.

Ölçümler farklı aydınlatma, görüş açıları veya çalışma koşulları altında alındığında, okuma biçimi görünürlüğü, okuma becerisini, yorumlamayı ve hata riskini etkileyebilir. Dijital bir kumpas, ekranı aracılığıyla okumayı basitleştirebilir ancak bir pile bağlıyken, kadranlı bir kumpas ve verniyer bir kumpas pil bağımlılığı olmadan mekanik skalalara dayanır. Okuma biçiminden bağımsız olarak, doğrulama önemli olmaya devam eder çünkü tekrarlanabilirlik ayrıca temasa, kuruluma ve ölçüm koşullarına da bağlıdır. dijital ve analog ölçüm aletleri arasındaki daha geniş farklılıklar bu kumpasa özgü karşılaştırmanın dışındadır.

Aşağıdaki karşılaştırma, her okuma biçiminin bir ölçümü nasıl sunduğunu ve temel yerel hususları özetlemektedir.

Kumpas okuma biçimi	Okumanın görünümü	Ana bağımlılık	Yerel uyarı
Dijital kumpas	Dijital ekran	Pil ve ekran görünürlüğü	Tutarlı okumalar için doğrulama hala gerekli olabilir
Kadranlı kumpas	Kadran skalasında ibre	Kadran skalası yorumlaması	Okuma netliği görüş açısına göre değişebilir
Verniyer kumpas	Verniyer skalası	Manuel okuma becerisi	Skala yorumlaması daha fazla dikkat ve doğrulama gerektirebilir

Küçük Boyutlar ve Daha Kontrollü Ölçüm için Mikrometreler

Mikrometreler, daha geniş kapsamlı genel amaçlı aletlere kıyasla daha kontrollü ölçümün uygun olabileceği küçük boyutları ölçmek için kullanılan hassas ölçüm aletleridir. Uygunlukları, yalnızca alete değil, temas geometrisine, ölçüm aralığına, çözünürlüğe, tekniğe ve gerekli toleransa bağlıdır. Mil, örs, tambur ve cırcır, kontrollü ölçüm temasına ve okumaya katkıda bulunur. Bir mikrometrenin daha kontrollü ölçüm sağlayıp sağlamadığı; kalibrasyona, kullanıma, alet durumuna ve ölçüm görevine bağlıdır.

Bir mil çapı veya ince bir parçanın kalınlığı ölçülürken, bir mikrometre daha geniş kapsamlı bir kumpas tarzı ölçümden daha kontrollü temas sağlayabilir. Tambur hareketi kontrol ederken mil örse doğru ilerler ve cırcır veya sürtünme kontrolü daha tutarlı ölçüm kuvveti uygulanmasına yardımcı olabilir. Mikrometreler; dış ölçüm, iç ölçüm ve derinlik ölçümü için mevcuttur ve her tasarım farklı bir özellik türüne uygunluk gösterir. Temas geometrisi, ölçüm yüzeylerinin iş parçasına nasıl temas ettiğini belirler.

Mikrometreler çoğunlukla, ölçüm aralığı, çözünürlük ve temas geometrisi incelenen özellikle eşleştiğinde en uygunudur. Bileşenleri kontrollü ölçümü destekler, ancak ölçüm güveni yine de kalibrasyona, kullanıma, alet durumuna ve gerekli toleransa bağlıdır. Bir mikrometre, her uygulamaya uygun olduğu varsayılmak yerine özelliğe ve ölçüm hedefine göre seçilmelidir. Teknik ve alet durumu, ölçüm sonuçları üzerinde önemli sınırlamalar olmaya devam eder.

Aşağıdaki karşılaştırma, ana mikrometre özelliklerini ve her birinin ölçüm kontrolüne nasıl katkıda bulunduğunu özetlemektedir. Ürün çeşitleri veya kalibrasyon prosedürleri yerine işlevsel özelliklere odaklanır.

Mikrometre özelliği	Kontrol ettiği şey	Etkileyen koşul	Ölçüm üzerindeki etkisi
Mil ve örs	Temas geometrisi	Hizalama ve iş parçası teması	Küçük boyutların kontrollü ölçümünü destekler
Tambur	Okuma ayarı	Operatör tekniği	Tutarlı ölçüm kontrolünü etkiler
Cırcır veya sürtünme kontrolü	Ölçüm kuvveti	Kullanım yöntemi	Tutarlı kullanıldığında tekrarlanabilirliği artırabilir
Ölçüm aralığı ve çözünürlük	Ölçüm uygunluğu	Gerekli tolerans ve özellik boyutu	Seçim, ölçüm uygulamasına bağlıdır

Dış, iç ve derinlik mikrometreleri

Dış, iç ve derinlik mikrometreleri, temas etmek ve ölçmek üzere tasarlandıkları boyut yönüne göre ayrılır. Her alt tür, aynı mikrometre ailesi içinde kalırken temas yüzeylerini, referans yüzeylerini, ölçüm aralığını ve kullanılabilir ölçüm hedefini değiştirir. Ayrım, dış, iç ve derinlik ölçümüne dayanır.

Bir parça özelliği dış çaptan iç açıklığa veya derinlik özelliğine değiştiğinde, uygun mikrometre alt türü de değişebilir. Ölçüm aralığı, özellik erişimi ve temas geometrisi, bir alt türün ölçüm görevi için uygunluğunu etkiler. Seçilen alt tür, parça özelliği ve boyut yönüyle eşleşmelidir.

Aşağıdaki karşılaştırma, her mikrometre alt türünün temas yönü ve ölçüm rolüyle nasıl ilişkili olduğunu özetlemektedir.

Mikrometre alt türü	Temas yönü	Uygun özellik	Ana sınırlama
Dış mikrometre	Temas yüzeyleri arasında dış ölçüm	Dış çap veya parça kalınlığı	Ölçüm aralığı ve özellik boyutu uygunluğu sınırlayabilir
İç mikrometre	Temas yüzeyleri ile iç ölçüm	İç boyut veya delik	Erişim ve özellik geometrisi kullanımı etkileyebilir
Derinlik mikrometresi	Bir referans yüzeyinden derinlik ölçümü	Delik, yuva, girinti veya diğer derinlik özelliği	Sabit bir referans yüzeyi ve uygun bir ölçüm aralığı gerektirir

Kumpaslar ve Mikrometreler Farklı Ölçüm Durumlarında

Kumpaslar ve mikrometreler, genel üstünlük yerine ölçüm durumuna göre seçilmelidir. Boyut türü, tolerans gereksinimi, erişilebilirlik, tekrarlanabilirlik, temas kontrolü, çözünürlük ve ölçüm aralığının her biri alet seçimini etkiler. Kumpaslar ve mikrometreler farklı ölçüm bağlamlarına hizmet eder, bu nedenle uygun alet ölçülen özelliğe göre değişir. Hiçbir alet her ölçüm durumu için tercih edilen seçenek değildir.

Birden çok özellik türü arasında hızlı bir kontrol gerektiğinde, kumpaslar dış, iç ve derinlik ölçüm yetenekleriyle daha geniş bir kullanım alanı sağlayabilir. Bir dış boyut daha kontrollü temas ve tekrarlanabilirlik gerektirdiğinde, ölçüm aralığı özellikle eşleşiyorsa bir mikrometre daha uygun olabilir. Parça erişimi, temas basıncı ve hata hassasiyeti sonucu etkiler ve bunları ana karşılaştırma kriterleri haline getirir.

Ana değiş tokuş, daha geniş kullanım alanı ile daha kontrollü dış ölçüm arasındadır. Kumpaslar genellikle farklı özellik türlerinde daha hızlı kontrolleri desteklerken, mikrometreler ölçüm bağlamı ve tolerans gereksinimi kullanımlarını haklı çıkardığında daha sıkı kontrollü dış ölçümler için tercih edilebilir. Alet seçimi, evrensel bir sıralama yerine ölçüm durumunu izlemelidir.

Ölçüm durumu	Kumpas uygunluğu	Mikrometre uygunluğu	Karar ipucu
Geniş dış kontroller	Daha geniş bir aralıkta hızlı boyut kontrolleri için iyi uyarlanmıştır	Daha fazla temas kontrolü gerektiğinde uygun olabilir	Hızı tolerans gereksinimi ile dengeleyin
Dar dış boyutlar	Bir ilk ölçüm sağlayabilir	Temas kontrolü ve tekrarlanabilirlik öncelikli olduğunda genellikle uygundur	Tolerans, temas kontrolü ve çözünürlüğü göz önünde bulundurun
İç boyutlar	İç çenelerle iç ölçümleri destekler	Bir iç mikrometre özellikle eşleştiğinde uygun olabilir	Aleti erişilebilirlik ve boyut türüyle eşleştirin
Derinlik kontrolleri	Bir derinlik çubuğuyla derinlik ölçümlerini destekler	Bir derinlik mikrometresi uygulamayla eşleştiğinde uygun olabilir	Referans yüzeyine ve özellik derinliğine göre seçin
Kısıtlı erişim	Uygunluk, çene erişimine ve özellik geometrisine bağlıdır	Uygunluk, ölçüm aralığına ve temas geometrisine bağlıdır	Aleti seçmeden önce erişilebilirliği değerlendirin

Salgı, Hizalama ve Küçük Hareket Kontrolleri için Kadranlı Göstergeler

Kadranlı göstergeler, tek başına sabit bir boyutsal ölçüm sağlamaktan ziyade bir referans düzeneğine göre göreceli hareketi gösteren ölçüm aletleridir. Bir piston, hareketi temas ucundan gösterge okumasına aktararak küçük hareketlerin gözlemlenmesine olanak tanır. Okuma yönü, montaj stabilitesi ve referans yüzeyi, gösterge okumasının nasıl yorumlanacağını etkiler. Birincil rolleri, göreceli hareketi gözlemlemektir.

Dönen bir parça, referans yüzeyi veya desteklenen bir bileşen sabit bir referansla karşılaştırıldığında, bir kadranlı gösterge, doğrudan gözlemle belirgin olmayabilecek hareketi veya değişimi ortaya çıkarabilir. Temas ucu, ölçülen yüzeyi takip ederken piston konum değişikliklerine yanıt vererek karşılaştırmalı ölçüm için bir gösterge okuması üretir. Yorumlama koşullu kalır çünkü montaj stabilitesi, temas ucu konumu, okuma yönü ve referans düzeneği gözlemlenen sonucu etkiler. Yaygın uygulamalar arasında salgı, hizalama, sehim ve karşılaştırmalı ölçüm bulunur.

Kadranlı göstergeler, doğrudan boyutsal ölçümün yerini almaktan ziyade hareketi ve değişimi gözlemlemek içindir. Referans konumları arasında karşılaştırmayı destekleyebilirler, ancak bir okumanın anlamı referans düzeneğine ve ölçüm koşullarına bağlıdır. Ayrıntılı kurulum prosedürleri, işleme yöntemleri, kalibrasyon ve teşhis iş akışları bu bölümün kapsamı dışındadır.

• Salgı: Göreceli hareketi gözlemlemek için dönen bir parçayı sabit bir referans düzeneğine karşı karşılaştırır.
• Hizalama: Bileşen konumunu bir referans yüzeyine veya referans düzeneğine göre karşılaştırır.
• Sehim: Değişen koşullar altında sabit bir montaj referansına göre küçük hareketi gözlemler.
• Karşılaştırmalı ölçüm: Aynı referans düzeneğini kullanarak bir konumu veya yüzeyi diğeriyle karşılaştırır.
• Yükseklik değişimi: Yakındaki noktalar karşılaştırılırken bir referans yüzeyine göre değişiklikleri gözlemler.

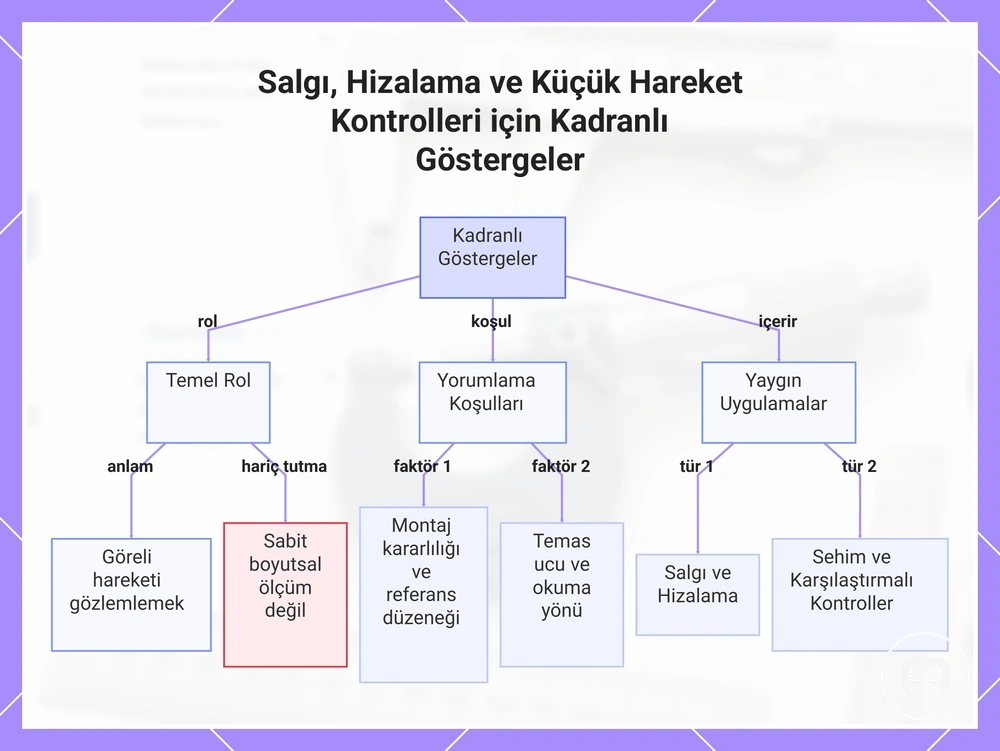

Bu grafik, kadranlı göstergelerin temel rolünü, yorumlamayı etkileyen koşulları ve hareket kontrolleri için yaygın uygulamalarını gösterir.

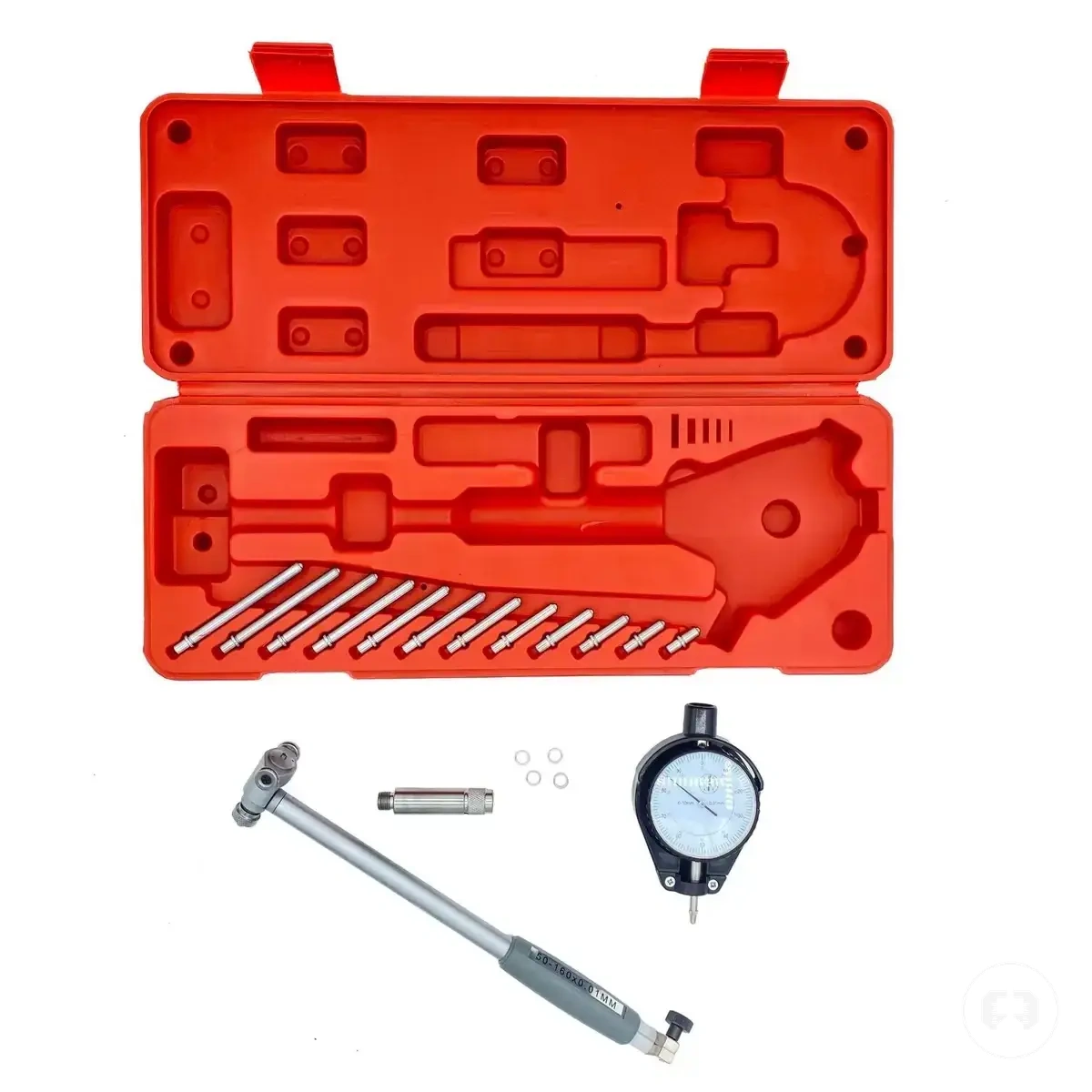

Kadranlı göstergeler ve kadranlı test göstergeleri

Kadranlı göstergeler ve kadranlı test göstergelerinin her ikisi de küçük hareketi belirtir, ancak temas geometrisi bakımından farklılık gösterir. Kadranlı bir gösterge, düz hareketli piston seyahati kullanırken, kadranlı bir test göstergesi, iş parçasına bir erişim açısından yaklaşan kol teması kullanır. Temas geometrisi, iki gösterge türü arasındaki temel ayrımdır.

Bir hizalama kontrolü, kısıtlı erişim veya açılı bir temas konumu içerdiğinde, kadranlı bir test göstergesi, kol teması nedeniyle bir erişim avantajı sağlayabilir. Kadranlı bir gösterge, genellikle düz piston seyahatinin referans düzeneği ve kurulum yönü ile hizalandığı durumlarda uygundur. Duyarlılıktaki farklılıklar koşullu kalır çünkü erişim açısı, iş parçası geometrisi ve kurulum yönü ölçüm bağlamını etkiler. Aşağıdaki karşılaştırma, erişim ve hareket stili ile sınırlıdır.

Aşağıdaki tablo, iki gösterge formu arasındaki yerel ayrımı özetlemektedir.

Gösterge türü	Temas hareketi	Erişim avantajı	Yerel uyarı
Kadranlı gösterge	Düz piston seyahati	Genellikle doğrudan erişim referans düzeneği ile hizalandığında uygundur	Kurulum yönü gösterge okumasını etkiler
Kadranlı test göstergesi	Kol teması	Erişim açısının kısıtlı olduğu durumlarda avantajlı olabilir	Duyarlılık, iş parçası geometrisine, temas açısına ve kurulum yönüne bağlıdır

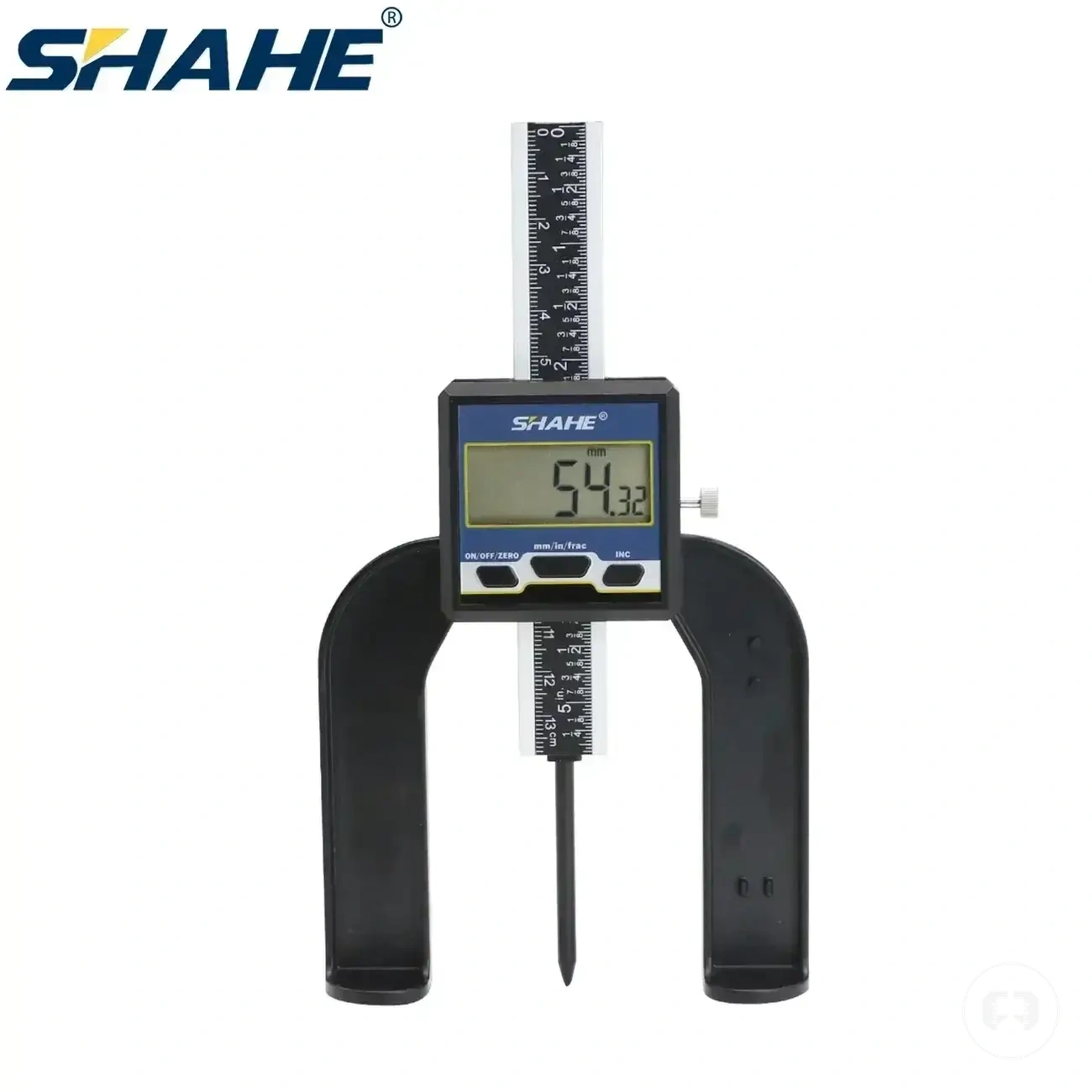

## Derinlik Mastarları ve Yükseklik Mastarları Dikey Referans Ölçümleri İçin

Derinlik mastarları ve yükseklik mastarları, aynı ölçümü yapmak yerine farklı dikey referans ilişkilerini ölçer. Derinlik mastarı, delik derinliği veya girinti derinliği gibi özellikleri belirlemek için bir üst yüzeyden aşağı doğru ölçüm yaparken, yükseklik mastarı genellikle bir yüzey plakası olan bir yüzey referansından yukarı doğru ölçüm yaparak işaretleme yüksekliği veya diğer dikey boyutları belirler. Taban teması, prob yönü ve seçilen yüzey referansı, her bir aletin nasıl uygulanacağını belirler. Ayrım, yalnızca ölçüm yönünden ziyade referans ilişkisi tarafından tanımlanır.

Bir ölçüm bir iş parçasının üst yüzeyinden başladığında, derinlik mastarı taban teması kullanırken prob, delik derinliğini veya girinti derinliğini ölçmek için alt özelliğe doğru uzanır. Bir ölçüm bir yüzey plakası referansından başladığında, yükseklik mastarı işaretleme yüksekliğini belirlemek veya karşılaştırmak için dikey hareket kullanır. Pratik ölçüm güveni; taban temasına, yüzey stabilitesine, prob yönüne, erişime, ölçüm aralığına ve okuma koşullarına bağlı olabilir. Bu referans ilişkileri, derinlik ve yükseklik ölçüm kullanım durumlarını ayırt eder.

Derinlik ölçümü ve yükseklik ölçümü, farklı dikey referanslara dayandıkları için birbirinin yerine kullanılamaz. Derinlik mastarı, bir üst referanstan aşağı doğru ölçüm yaparken, yükseklik mastarı bir yüzey referansından yukarı doğru ölçüm yapar. Bu karşılaştırma, referans ilişkileriyle sınırlıdır ve malzeme uyumluluğuna veya tam işaretleme iş akışlarına kadar uzanmaz.

Dikey ölçüm ihtiyacı	Derinlik mastarının rolü	Yükseklik mastarının rolü	Referans koşulu
Delik derinliği	Üst yüzeyden aşağı doğru ölçüm yapar	Bu ölçüm için tipik olarak kullanılmaz	Üst yüzeyde taban teması
Girinti derinliği	Probun girintiye doğru aşağı yönlü hareketini ölçer	Gerekli referans ilişkisiyle eşleşmeyebilir	Sabit üst yüzey referansı
İşaretleme yüksekliği	Yukarı yönlü işaretleme ölçümü için tasarlanmamıştır	Bir yüzey plakası referansından dikey hareketi ölçer	Yüzey plakası veya başka bir sabit yüzey referansı
Genel dikey referans	Aşağı yönlü prob yönü kullanır	Bir yüzey referansından yukarı yönlü ölçüm kullanır	Okuma; stabiliteye, erişime ve ölçüm aralığına bağlı olabilir

Girintiler, kanallar, yuvalar ve delikler için derinlik mastarları

Derinlik mastarları, derinlik ölçümünün sabit bir üst referansa ve alt özelliğe ulaşan bir derinlik çubuğuna bağlı olduğu girintili özellikler için tasarlanmış hassas ölçüm aletleridir. Okuma, yalnızca özelliğin kendisinden ziyade üst referans, derinlik çubuğu ve girintili özellik arasındaki ilişki tarafından belirlenir. Yaygın uygulamalar arasında girintiler, kanallar, yuvalar ve kör delikler bulunur.

Girintili bir özellikte derinlik mastarı kullanıldığında, derinlik çubuğu alt özelliğe doğru uzanırken taban stabilitesi referansı destekler. Okuma güvenilirliği; temas açısına, prob erişimine, aralığa ve okuma koşuluna bağlı olabilir ve anlamlı sonuçlar için sabit bir referans yüzeyini önemli hale getirir. Aşağıdaki örnekler, yaygın girintili özellikleri referans koşullarıyla ilişkilendirir.

• Girinti: Bir derinlik mastarı, üst referansa karşı taban stabilitesi sağlandığında girinti derinliğini ölçer.
• Kanal: Kanal derinliği, derinlik çubuğu uygun bir temas açısıyla alt özelliğe ulaştığında değerlendirilebilir.
• Yuva: Yuva derinliği, anlamlı bir okuma için yeterli prob erişimine, uygun aralığa ve sabit taban temasına bağlıdır.
• Kör delik: Delik derinliği, tutarlı bir üst referans korunurken derinlik çubuğunun özelliğin tabanına doğru uzatılmasıyla ölçülür.
• Genel girintili özellik: Okuma güvenilirliği; taban stabilitesi, temas açısı, prob erişimi, aralık ve genel okuma koşuluna göre değişebilir.

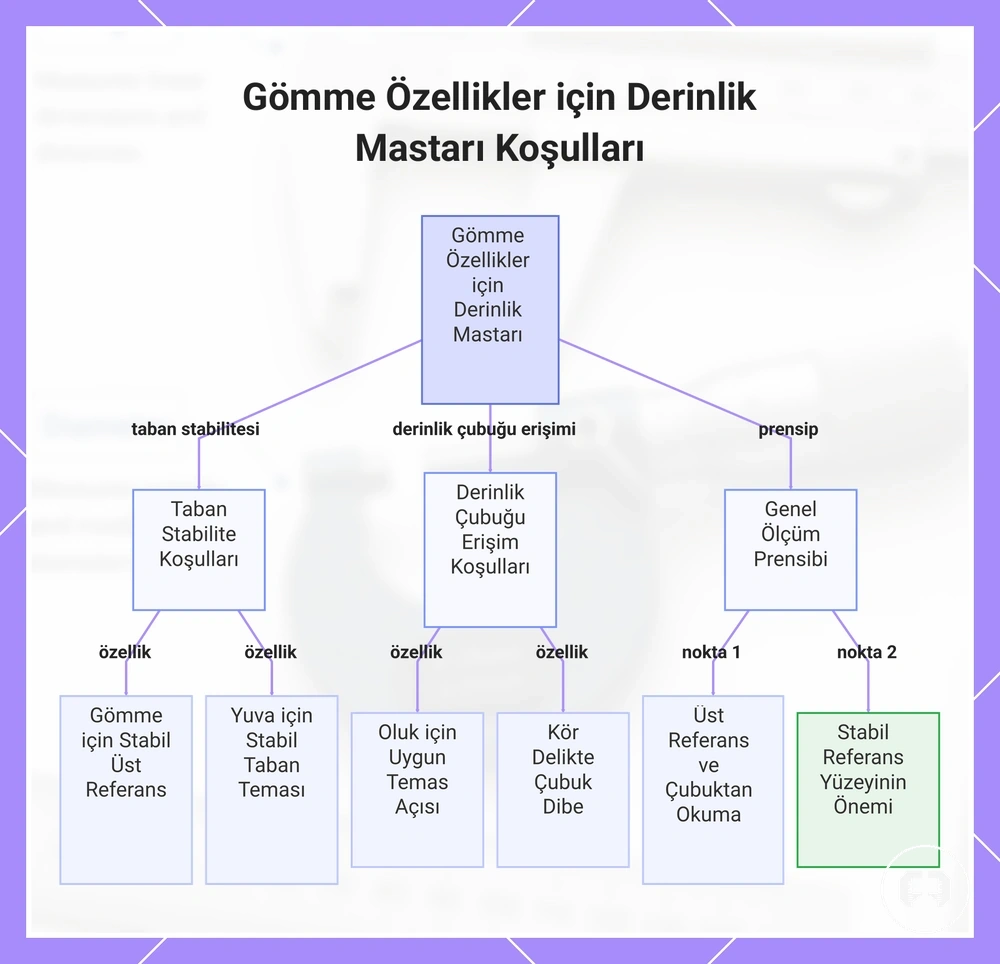

Bu grafik, gömme özelliklerde derinlik mastarı kullanımına ilişkin ölçüm prensibini ve özelliğe özgü koşulları açıklar.

Yüzey plakası işaretlemesi ve dikey boyutlar için yükseklik mastarları

Yükseklik mastarları, dikey boyutlar ve işaretleme çizgileri oluşturmak için bir referans yüzeyine bağlı olan hassas ölçüm aletleridir. Bir çizici veya prob dikey skala kullanılarak konumlandırılırken, sabit bir taban bir yüzey plakası veya başka bir düz referans üzerinde hareket eder. Ölçüm ilişkisi, referans yüzeyi tarafından tanımlanır.

Bir iş parçası sabit bir referans yüzeyi üzerinde desteklendiğinde, yükseklik mastarı aynı düz yüzeyi referans alarak karşılaştırmalı kontroller, dikey boyutlar veya işaretleme çizgileri için kullanılabilir. Örneğin, bir çizici veya prob, yalnızca hem iş parçası hem de referans yüzeyi sabit kaldığında iki özelliğin işaretleme yüksekliğini karşılaştırabilir. Okuma güvenilirliği, yalnızca yükseklik mastarından ziyade parça stabilitesine, taban temasına ve okuma koşuluna bağlı olabilir.

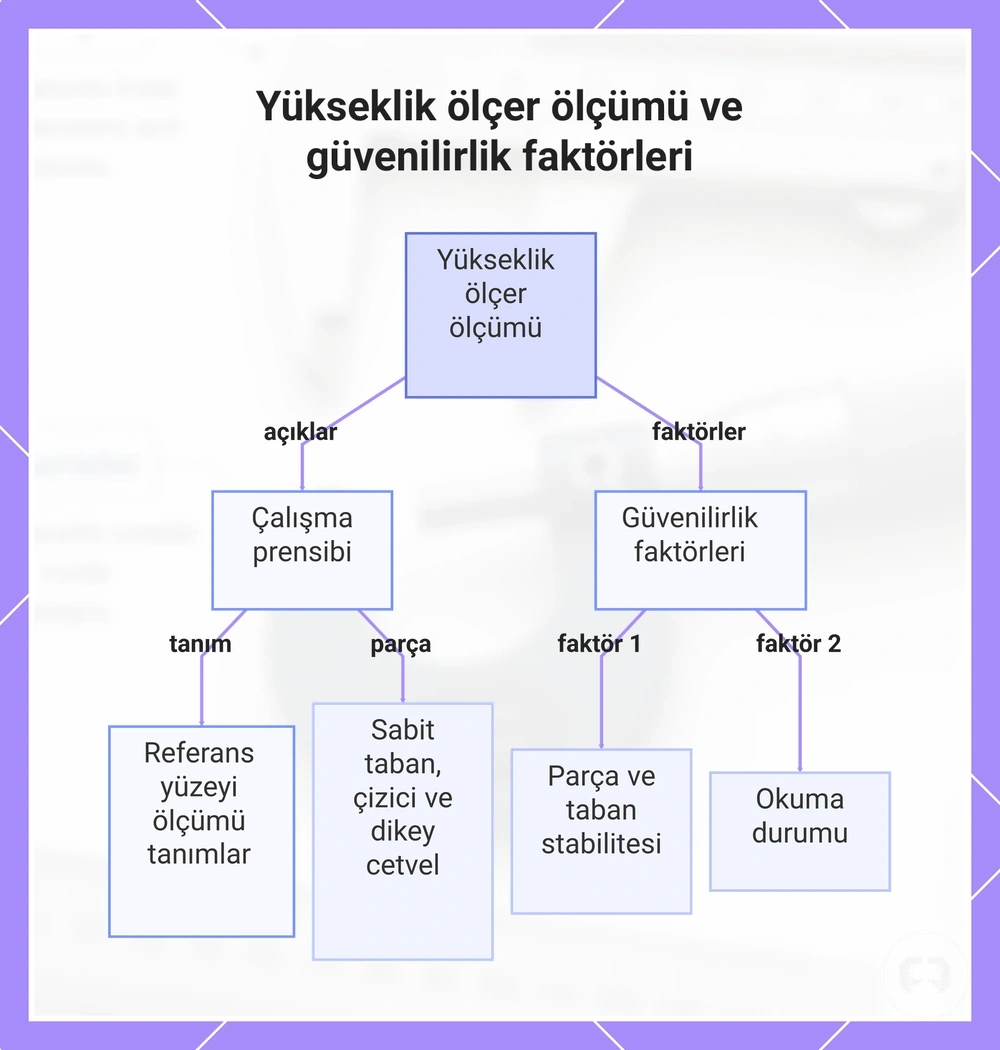

Bu grafik, yükseklik ölçerlerin ölçüm için bir referans yüzeyine nasıl dayandığını ve okuma güvenilirliğini hangi faktörlerin etkilediğini göstermektedir.

Sabit Kontroller için Hassas Mastarlar ve Mastar Setleri

Hassas mastarlar ve mastar setleri, sürekli bir ölçüm okuması sağlamaktan ziyade bir özelliğin bilinen bir boyut veya limite uyup uymadığını doğrulamak için kullanılan sabit referanslı araçlardır. Değişken bir boyut göstermek yerine, bir iş parçasını bir referans değeriyle karşılaştırarak doğrulamayı desteklerler. Hassas mastarlar; mastar blokları, tapa mastarları, halka mastarları, çatal mastarlar, pim mastarları ve yaprak mastarları içerir. Bu sabit referanslı yaklaşım, doğrulamayı sürekli ölçümden ayırır.

Bir özellik bilinen bir referansa karşı kontrol edildiğinde, sonuç görüntülenen bir ölçümden ziyade karşılaştırmaya dayanır. Örneğin, bir tapa mastarı iç özelliği doğrulamaya yardımcı olabilirken, bir halka mastarı dış özelliği amaçlanan uyum durumuna karşı karşılaştırabilir. Geçer/kalır mantığı, limit tabanlı bir kararı temsil eder, ancak yorumlama yine de referans değerine, toleransa ve mastar durumuna bağlı olabilir. Bu örnekler, referans ve uyum koşulları aracılığıyla doğrulamayı gösterir.

Geçer/kalır kontrolleri, bir özelliğin tam boyutunu belirlemekten ziyade tanımlanmış bir limitin içinde kalıp kalmadığını belirlemek içindir. Mastar blokları karşılaştırma için bir referans değeri sağlarken, yaprak mastarları bir boşluğu veya açıklığı bilinen bir koşula karşı doğrulayabilir. Kalibrasyon prosedürleri bu bölümün kapsamı dışındadır.

Mastar türü	Kontrol edilen özellik	Referans veya limit koşulu	Sonucun anlamı
Mastar blokları	Referans boyutu	Bilinen referans değeri	Sabit bir referansa karşı karşılaştırmayı destekler
Tapa mastarları	İç özellik	Bilinen boyut veya limit	Özelliğin amaçlanan uyum durumuyla eşleşip eşleşmediğini doğrulayabilir
Halka mastarları	Dış özellik	Bilinen boyut veya limit	Bir dış özelliğin bir referans koşuluyla karşılaştırılmasını destekler
Çatal mastarlar	Dış boyut	Geçer/kalır limiti	Limit tabanlı bir doğrulama kararı sağlar
Pim mastarları	Delik veya açıklık	Referans çapı	Uygun şekilde eşleştirildiğinde bilinen bir boyutla karşılaştırmayı destekler
Yaprak mastarları	Boşluk veya açıklık	Referans kalınlığı	Bir açıklığın seçilen referans değerine karşılık gelip gelmediğini doğrulayabilir

Tapa, halka, çatal, pim ve mastar blok referansları

Tapa mastarı, halka mastarı, çatal mastar, pim mastarı ve mastar blok referanslarının her biri, sabit doğrulama için belirli bir parça özelliğine ve temas yöntemine karşılık gelir. Bir tapa mastarı bir deliği kontrol eder, bir halka mastarı bir dış çapı kontrol eder, bir çatal mastar bir dış limiti doğrular, bir pim mastarı bir delik veya yuvayı kontrol eder ve bir mastar blok karşılaştırma için bir boyutsal referans değeri sağlar. Her mastar referansı, bilinen bir boyut veya limit koşulunu uygun parça özelliğiyle eşler.

Sabit bir mastar seçerken, kontrol edilen özellik mastarın temas yöntemi ve amaçlanan doğrulama amacıyla eşleşmelidir. Sonuç, yalnızca mastar türünden ziyade uyum koşuluna, limit değerine ve mastar güvenilirliğine bağlı olabilir. Kalibrasyon, yalnızca genel bir güvenilirlik sınırı olarak geçerlidir, doğrulama sürecinin bir parçası olarak değil.

Referans türü	Kontrol edilen özellik	Temas yöntemi	Sonuç anlamı
Tapa mastarı	Delik	İç temas	Deliğin amaçlanan limit koşuluyla eşleşip eşleşmediğini doğrulayabilir
Halka mastarı	Dış çap	Çevreleyen dış temas	Bir dış çapı bir referans değeriyle karşılaştırabilir
Çatal mastar	Dış boyut	Karşılıklı temas yüzeyleri	Bir dış limite karşı geçer/kalır doğrulamasını destekler
Pim mastarı	Delik veya yuva	Sokmalı temas	Gerekli limit koşuluyla eşleştirildiğinde özellik boyutunu doğrulayabilir
Mastar blok	Boyutsal referans	Referans yüzey teması	Boyutsal karşılaştırma için bir referans değeri sağlar

Ne Ölçülmesi Gerektiğine Göre Alet Türü Seçimi

Alet türünü, herhangi bir bireysel ürünü değerlendirmeden önce ölçülen özellikle eşleştirerek seçin. Nihai seçim; özellik türüne, erişime, aralığa, toleransa, okuma yöntemine, referans yüzeyine ve gereken ölçüm güveni düzeyine bağlıdır. Koşullar farklı olduğunda birden fazla alet türü aynı ölçüm ihtiyacına uygun olabilir. Ölçülen özellik, her seçim için başlangıç noktasıdır.

Bir dış çap ölçülürken, gerekli toleransa ve ölçüm güvenine bağlı olarak bir kumpas veya mikrometre uygun olabilir. İç çap, derinlik ve yükseklik ölçümlerinin her biri, bu özellik türleri için tasarlanmış aletlere dayanırken, salgı ve hizalama, sabit bir referans düzeneği kullanan bir gösterge ile değerlendirilir. Sabit limit kontrolleri, sürekli okumalar yerine mastarları kullanır. Bu senaryolar, yaygın ölçüm ihtiyaçlarını alet rolüne göre gruplandırır.

Aşağıdaki karar tablosu, ölçüm görevine göre ana seçim kriterlerini özetlemektedir. Bunu bir karar ipucu olarak kullanın, ardından erişim, aralık, tolerans, okuma yöntemi veya referans yüzeyi nihai seçimi etkileyebileceğinde göreve ve ölçüm ihtiyacına göre seçim yapın.

Ölçülmesi gereken şey	Olası alet türü	Kontrol edilmesi gereken ana koşul	Neden uygun olduğu
Dış çap	Kumpas veya mikrometre	Tolerans, aralık ve erişim	Dış boyutsal ölçüm ihtiyaçlarıyla eşleşir
İç çap	Kumpas veya iç mikrometre	Özellik erişimi ve ölçüm aralığı	İç boyut kontrollerini destekler
Derinlik	Derinlik mastarı veya derinlik mikrometresi	Referans yüzeyi ve özellik derinliği	Girintili özellikleri sabit bir referanstan ölçer
Yükseklik	Yükseklik mastarı	Referans yüzey stabilitesi	Dikey boyutları ve işaretleme kontrollerini destekler
Salgı veya hizalama	Kadranlı gösterge veya kadranlı test göstergesi	Referans düzeneği ve okuma yöntemi	Sabit boyutlar yerine göreceli hareketi değerlendirir
Sabit limit kontrolleri	Hassas mastar	Bilinen limit koşulu	Bir özelliği bir referans değerine karşı doğrular

Nihai karar, ölçülen özelliğin, özellik türünün, erişimin, aralığın, toleransın, okuma yönteminin ve referans yüzeyinin birlikte nasıl çalıştığına dayanmalıdır. Birden fazla alet türü uygun göründüğünde, tasarımı muayene koşullarıyla eşleşen aleti seçerek ölçüm güveni artabilir. Ürün örnekleri yalnızca alet kategorilerini göstermek içindir ve her durum için garantili bir uyum olarak ele alınmamalıdır. Bireysel örnekleri karşılaştırmadan önce seçim kriterlerini gözden geçirin.
