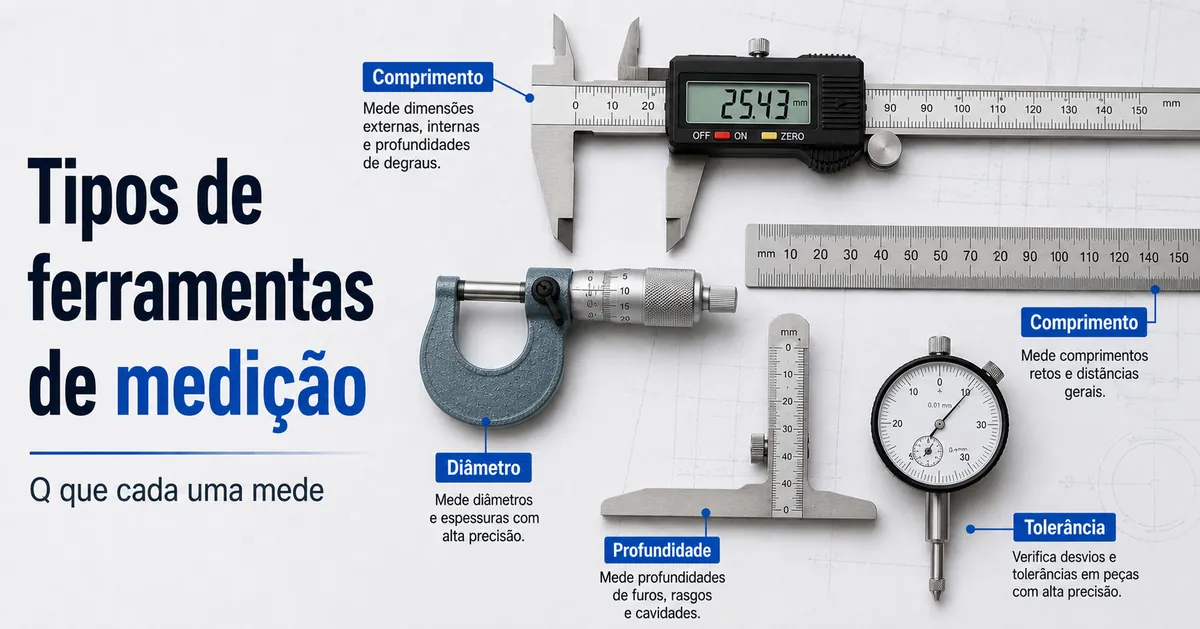

Tipos de ferramentas de medição de precisão por função de medição

Ferramentas de medição de precisão são instrumentos de medição agrupados pela função de medição que desempenham, como ler uma dimensão, verificar uma referência ou observar pequenos movimentos. Cada tipo de ferramenta conecta um alvo de medição a uma superfície de referência, um método de leitura e limites de medição realistas. Paquímetros, micrômetros, calibradores e indicadores diferem porque são construídos em torno de diferentes pontos de contato, faixas e formas de interpretar um resultado. O tipo de ferramenta segue a função de medição.

O tipo de ferramenta certo depende da tarefa, material, acesso, faixa, necessidade de tolerância, configuração e condição da ferramenta. Um dispositivo de medição pode ser adequado para uma característica, mas menos adequado para outra quando o método de referência ou o método de leitura muda. Esta página permanece focada na explicação dos tipos, em vez de compra, calibração ou orientação completa de uso. Para o contexto de categoria mais amplo, use a página central de ferramentas de medição de precisão antes de avançar para funções de ferramentas agrupadas.

Um diâmetro de eixo, uma profundidade de ranhura, uma altura de superfície e uma verificação de desvio não fazem a mesma pergunta a uma ferramenta de medição. Cada situação altera o alvo de medição, a superfície de referência e a forma como a leitura é feita. As seções abaixo agrupam ferramentas de precisão pela função que desempenham, para que a família de ferramentas possa ser compreendida antes que instrumentos individuais sejam comparados.

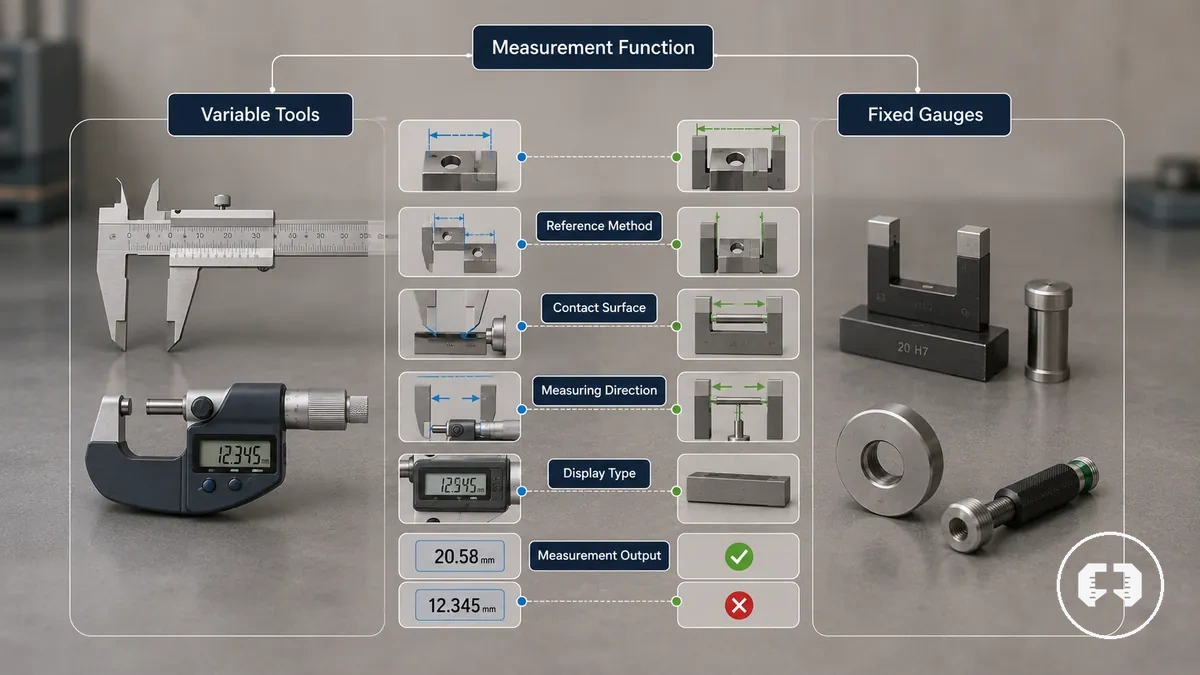

Como as ferramentas de medição de precisão são agrupadas

Como as ferramentas de medição de precisão são agrupadas é baseado na função de medição, e não na marca ou na linha de produtos. O agrupamento separa as famílias de ferramentas de acordo com o alvo de medição, o método de referência e a forma como um resultado é obtido. Esta classificação explica como as ferramentas se relacionam entre si, enquanto o significado de ferramentas de medição de precisão explica o que elas são em um sentido mais amplo. A função de medição é o princípio organizador.

Ferramentas de medição de precisão são comumente classificadas em ferramentas de medição variável e calibradores de referência fixa. Ferramentas de medição variável fornecem uma saída de medição para uma dimensão, enquanto calibradores de referência fixa são usados para verificar um valor de referência ou condição de ajuste sem necessariamente exibir uma leitura numérica. As famílias de ferramentas podem ser classificadas por superfície de contato, direção de medição, tipo de exibição e método de leitura, pois esses atributos ajudam a descrever como uma medição é feita. Essa distinção separa a leitura variável da verificação fixa.

Como as ferramentas de medição de precisão são agrupadas depende primeiro do alvo de medição e do método de referência, tornando a classificação mais fácil de interpretar antes de comparar famílias de ferramentas individuais. Esta seção foca na classificação, e não no significado mais amplo de ferramentas de medição de precisão ou em orientações específicas posteriores sobre ferramentas.

Base de agrupamento	O que separa	Exemplos de famílias de ferramentas	Por que é importante
Função de medição	Alvo de medição e função pretendida	Paquímetros, micrômetros, calibradores, indicadores	Esclarece o propósito de cada família de ferramentas
Estilo de leitura	Leitura variável versus verificação fixa	Ferramentas de medição variável, calibradores de referência fixa	Distingue a saída medida da verificação
Método de referência	Medição direta ou comparação com uma referência	Instrumentos de medição, calibradores de referência	Ajuda a explicar como os resultados são interpretados
Direção de contato	Superfície de contato e direção de medição	Famílias de ferramentas externas, internas, de profundidade e de comparação	Pode influenciar a adequação dependendo do acesso e das características de medição

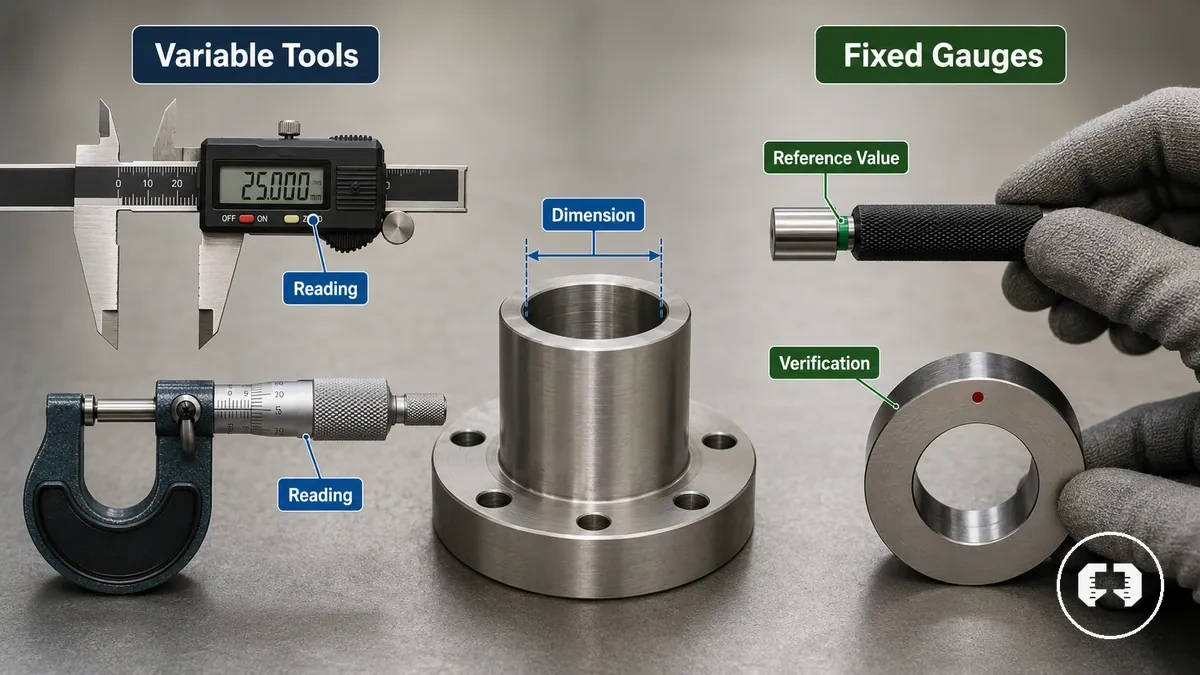

Ferramentas de medição variável e calibradores de referência fixa

Ferramentas de medição variável e calibradores de referência fixa se distinguem pelo tipo de resultado que fornecem. Ferramentas de medição variável leem uma dimensão em uma faixa utilizável, enquanto calibradores de referência fixa comparam uma característica com um valor de referência para verificação. Paquímetros, micrômetros e indicadores são exemplos de ferramentas de medição variável, enquanto blocos-padrão, calibradores de tampão e calibradores de anel são exemplos de calibradores de referência fixa. A distinção é entre ler uma dimensão e verificar uma referência.

Ferramentas de medição variável e calibradores de referência fixa organizam esta comparação ao separar a medição contínua da verificação de referência.

Ferramentas de medição variável	Calibradores de referência fixa
Finalidade: Ler uma dimensão	Finalidade: Verificar em relação a um valor de referência
Saída: Leitura variável	Saída: Verificação de referência ou do tipo passa/não passa
Exemplos: Paquímetros, micrômetros, indicadores	Exemplos: Blocos-padrão, calibradores de tampão, calibradores de anel

Um diâmetro de eixo, furo ou característica similar pode primeiro ser medido com um paquímetro ou micrômetro para obter uma leitura variável, e depois verificado com um calibrador de referência fixa quando a verificação em relação a um valor de referência for necessária. Se um calibrador de referência fixa confirma a adequação depende do valor de referência selecionado, da tolerância e da condição da característica sendo verificada, permitindo que a mesma característica da peça seja medida ou verificada.

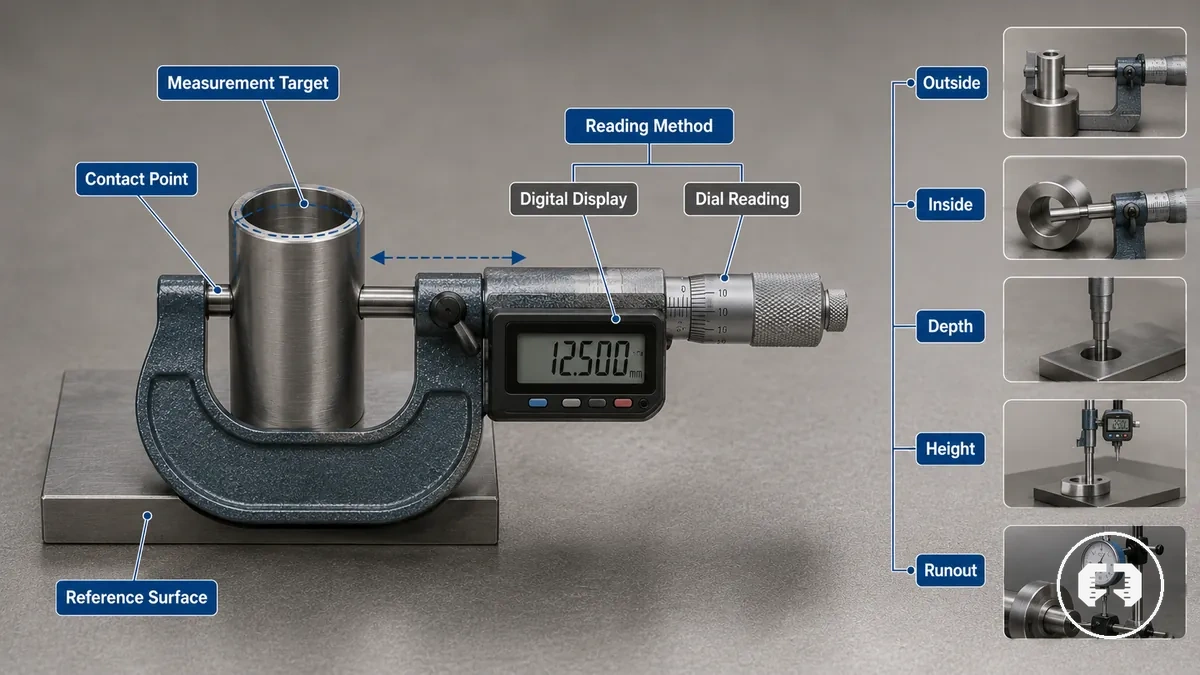

Alvo de medição, ponto de contato e método de leitura

Alvo de medição, ponto de contato e método de leitura definem como uma ferramenta de medição interage com uma característica da peça de trabalho e apresenta um resultado. O alvo de medição identifica a característica sendo avaliada, o ponto de contato identifica onde a ferramenta toca a peça de trabalho ou a superfície de referência, e o método de leitura descreve como o resultado é visualizado. Juntos, esses três relacionamentos conectam a característica, o contato e a leitura.

Alvo de medição, ponto de contato e método de leitura ajudam a organizar como os tipos de ferramentas são compreendidos antes de comparar instrumentos individuais. Uma família de ferramentas pode compartilhar um método de leitura enquanto atende a diferentes funções de medição, portanto os exemplos abaixo focam na relação entre a característica, o ponto de contato e o resultado. Para esclarecimento de como a qualidade da leitura é avaliada, consulte termos de qualidade de medição.

• Externa: O alvo de medição é uma característica externa, o ponto de contato toca superfícies externas, e o método de leitura pode usar leitura direta, leitura por mostrador ou display digital.
• Interna: O alvo de medição é uma característica interna, o ponto de contato alcança o interior da peça de trabalho, e o método de leitura pode variar com o projeto da ferramenta.
• Profundidade: O alvo de medição é o fundo de uma característica, o ponto de contato referencia a superfície, e o resultado é mostrado por meio de leitura direta, por mostrador ou digital.
• Altura: O alvo de medição é a posição vertical, o ponto de contato referencia uma superfície, e a leitura indica a altura medida.
• Desvio e alinhamento: O alvo de medição é o movimento ou posição relativa, o ponto de contato acompanha a característica, e a leitura por mostrador comumente exibe o movimento observado.
• Verificação com referência fixa: O alvo de medição é comparado com um valor de referência, o ponto de contato verifica a característica, e o resultado é a verificação, e não uma leitura de medição contínua.

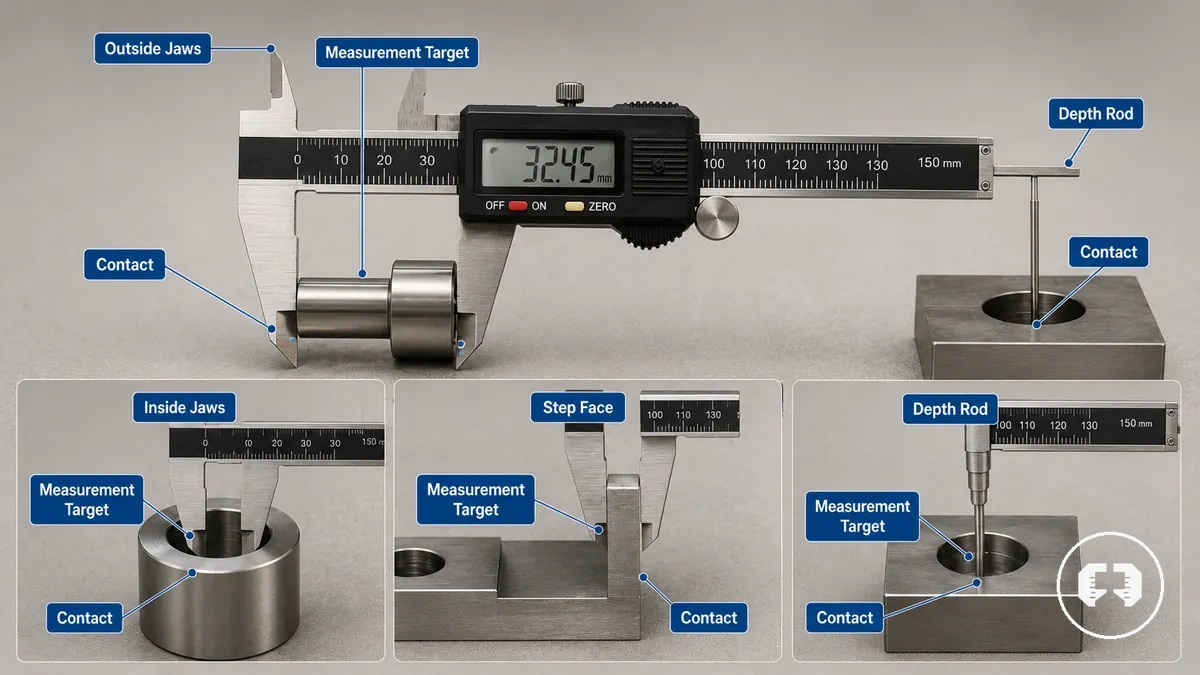

Paquímetros para medições internas, externas, de degraus e de profundidade

Paquímetros são ferramentas de medição de precisão projetadas para medir múltiplos tipos de dimensão em uma peça de trabalho usando diferentes recursos de contato. Os paquímetros variam por bico, sonda, escala, display e contato de medição, permitindo que um único instrumento avalie uma variedade de características comuns da peça. Bicos externos, bicos internos, uma haste de profundidade e uma face de degrau atendem cada um a uma função de medição distinta. Juntos, eles suportam medições externas, internas, de degraus e de profundidade.

Um eixo, furo, rebaixo ou ressalto pode frequentemente ser medido com o mesmo par de paquímetros, alterando qual recurso de contato toca a peça de trabalho. Os bicos externos contactam superfícies externas, os bicos internos alcançam características internas, e a haste de profundidade referencia uma superfície enquanto se estende para dentro de um rebaixo ou furo. A medição de degrau usa a face de degrau para comparar duas superfícies de referência alinhadas. Cada função de medição é definida pelo contato entre o recurso do paquímetro e a peça de trabalho.

Paquímetros têm limitações práticas porque os resultados de medição podem variar com o contato, acesso à característica, técnica de leitura e a tolerância exigida. Alcance, resolução e repetibilidade descrevem diferentes atributos de medição e não devem ser interpretados como a mesma característica. Um paquímetro pode ser adequado para muitas verificações dimensionais, mas a adequação da tolerância depende da característica, das condições de medição e dos requisitos da aplicação.

A tabela abaixo resume como os recursos do paquímetro se relacionam com os alvos de medição e as condições de contato. Ela fornece uma visão geral compacta das principais funções de medição sem se tornar um guia de uso.

Recurso do paquímetro	Alvo de medição	Condição de contato	Limitação prática
Bicos externos	Dimensão externa	Contacta superfícies externas	Acesso e qualidade do contato podem influenciar a repetibilidade
Bicos internos	Diâmetro interno ou abertura	Contacta superfícies internas	Limitado pelo acesso interno e geometria da característica
Haste de profundidade	Profundidade de furo ou rebaixo	Referencia a superfície enquanto a haste se estende para dentro da característica	Requer contato estável com a superfície de referência
Face de degrau	Medição de degrau	Contacta duas superfícies de referência deslocadas	Pode ser menos adequada quando o alinhamento ou acesso à característica é restrito

Leituras de paquímetros digitais, de mostrador e vernier

As leituras de paquímetros digitais, de mostrador e vernier diferem em como uma medição é exibida e interpretada. Um paquímetro digital apresenta a leitura em um display digital, um paquímetro de mostrador usa um ponteiro em uma escala de mostrador, e um paquímetro vernier exige interpretação manual da escala vernier. Esses são os três principais formatos de leitura de paquímetros.

Quando medições são feitas sob diferentes condições de iluminação, ângulos de visão ou condições de trabalho, o formato de leitura pode afetar a visibilidade, a habilidade de leitura, a interpretação e o risco de erro. Um paquímetro digital pode simplificar a leitura por meio de seu display, mas depende de bateria, enquanto um paquímetro de mostrador e um paquímetro vernier dependem de escalas mecânicas sem necessidade de bateria. Independentemente do formato de leitura, a verificação continua importante porque a repetibilidade também depende do contato, da configuração e das condições de medição. Diferenças mais amplas entre ferramentas de medição digitais e analógicas pertencem a uma comparação fora deste contexto específico de paquímetros.

A comparação abaixo resume como cada formato de leitura apresenta uma medição e as principais considerações locais.

Formato de leitura do paquímetro	Como a leitura aparece	Dependência principal	Cuidado local
Paquímetro digital	Display digital	Bateria e visibilidade do display	A verificação ainda pode ser necessária para leituras consistentes
Paquímetro de mostrador	Ponteiro em uma escala de mostrador	Interpretação da escala de mostrador	A clareza da leitura pode variar com o ângulo de visão
Paquímetro vernier	Escala vernier	Habilidade de leitura manual	A interpretação da escala pode exigir mais atenção e verificação

Micrômetros para Pequenas Dimensões e Controle de Medição Mais Rigoroso

Micrômetros são ferramentas de medição de precisão usadas para medir pequenas dimensões onde um controle de medição mais rigoroso pode ser apropriado do que com ferramentas de uso geral mais amplas. Sua adequação depende da geometria de contato, faixa de medição, resolução, técnica e da tolerância exigida, e não apenas da ferramenta. O fuso, a bigorna, o tambor e a catraca contribuem cada um para o contato de medição controlado e a leitura. Se um micrômetro proporciona um controle de medição mais rigoroso depende da calibração, manuseio, condição da ferramenta e da tarefa de medição.

Ao medir um diâmetro de eixo ou a espessura de uma peça fina, um micrômetro pode proporcionar um contato mais controlado do que uma medição mais ampla do tipo paquímetro. O fuso avança em direção à bigorna enquanto o tambor controla o movimento, e a catraca ou controle de fricção pode ajudar a aplicar uma força de medição mais consistente. Micrômetros estão disponíveis para medição externa, medição interna e medição de profundidade, com cada projeto correspondendo a um tipo diferente de característica. A geometria de contato determina como as faces de medição se engajam na peça de trabalho.

Micrômetros são geralmente mais adequados quando a faixa de medição, a resolução e a geometria de contato correspondem à característica sendo inspecionada. Seus componentes suportam medição controlada, mas a confiança na medição ainda depende da calibração, manuseio, condição da ferramenta e da tolerância exigida. Um micrômetro deve ser selecionado de acordo com a característica e o objetivo da medição, em vez de ser assumido como adequado para toda aplicação. A técnica e a condição da ferramenta continuam sendo limites importantes para os resultados de medição.

Atributo do micrômetro	O que controla	Condição que o afeta	Implicação na medição
Fuso e bigorna	Geometria de contato	Alinhamento e contato com a peça	Suporta medição controlada de pequenas dimensões
Tambor	Ajuste de leitura	Técnica do operador	Influencia o controle de medição consistente
Catraca ou controle de fricção	Força de medição	Método de manuseio	Pode melhorar a repetibilidade quando usado de forma consistente
Faixa de medição e resolução	Adequação da medição	Tolerância exigida e tamanho da característica	A seleção depende da aplicação de medição

Micrômetros externos, internos e de profundidade

Micrômetros externos, internos e de profundidade se distinguem pela direção da dimensão que foram projetados para contactar e medir. Cada subtipo altera as faces de contato, superfícies de referência, faixa de medição e alvo de medição utilizável, permanecendo dentro da mesma família de micrômetros. A distinção é baseada na medição externa, interna e de profundidade.

Quando uma característica da peça muda de um diâmetro externo para uma abertura interna ou uma característica de profundidade, o subtipo de micrômetro apropriado também pode mudar. A faixa de medição, o acesso à característica e a geometria de contato influenciam se um subtipo é adequado para a tarefa de medição. O subtipo selecionado deve corresponder à característica da peça e à sua direção de dimensão.

A comparação abaixo resume como cada subtipo de micrômetro se relaciona com a direção de contato e a função de medição.

Subtipo de micrômetro	Direção de contato	Característica adequada	Principal limitação
Micrômetro externo	Medição externa entre faces de contato	Diâmetro externo ou espessura da peça	A faixa de medição e o tamanho da característica podem limitar a adequação
Micrômetro interno	Medição interna contra faces de contato	Dimensão interna ou furo	O acesso e a geometria da característica podem afetar o uso
Micrômetro de profundidade	Medição de profundidade a partir de uma superfície de referência	Furo, ranhura, rebaixo ou outra característica de profundidade	Requer uma superfície de referência estável e faixa de medição adequada

Paquímetros e Micrômetros em Diferentes Situações de Medição

Paquímetros e micrômetros devem ser selecionados de acordo com a situação de medição, e não por superioridade geral. Tipo de dimensão, necessidade de tolerância, acessibilidade, repetibilidade, controle de contato, resolução e faixa de medição influenciam a escolha da ferramenta. Paquímetros e micrômetros atendem a diferentes contextos de medição, portanto a ferramenta adequada muda com a característica sendo medida. Nenhuma ferramenta é a opção preferida para toda situação de medição.

Quando uma verificação rápida em vários tipos de característica é necessária, os paquímetros podem oferecer versatilidade mais ampla por meio de capacidades de medição externa, interna e de profundidade. Quando uma dimensão externa exige contato mais controlado e repetibilidade, um micrômetro pode ser mais adequado se sua faixa de medição corresponder à característica. O acesso à peça, a pressão de contato e a sensibilidade ao erro influenciam o resultado, tornando esses os principais critérios de comparação.

A principal compensação é entre versatilidade de medição mais ampla e medição externa mais controlada. Paquímetros geralmente suportam verificações mais rápidas em diferentes tipos de característica, enquanto micrômetros podem ser preferidos para medições externas mais rigorosas quando o contexto de medição e a necessidade de tolerância justificam seu uso. A seleção da ferramenta deve seguir a situação de medição, e não uma classificação universal.

Situação de medição	Adequação do paquímetro	Adequação do micrômetro	Indicação para decisão
Verificações externas amplas	Bem adequado para verificações dimensionais rápidas em uma faixa mais ampla	Pode ser adequado quando maior controle de contato é necessário	Equilibrar velocidade com necessidade de tolerância
Dimensões externas apertadas	Pode fornecer uma medição inicial	Geralmente adequado quando controle de contato e repetibilidade são prioridades	Considerar tolerância, controle de contato e resolução
Dimensões internas	Suporta medições internas com bicos internos	Pode ser adequado quando um micrômetro interno corresponde à característica	Corresponder a ferramenta à acessibilidade e ao tipo de dimensão
Verificações de profundidade	Suporta medições de profundidade com uma haste de profundidade	Pode ser adequado quando um micrômetro de profundidade corresponde à aplicação	Escolher de acordo com a superfície de referência e a profundidade da característica
Acesso restrito	A adequação depende do acesso dos bicos e da geometria da característica	A adequação depende da faixa de medição e da geometria de contato	Avaliar a acessibilidade antes de selecionar a ferramenta

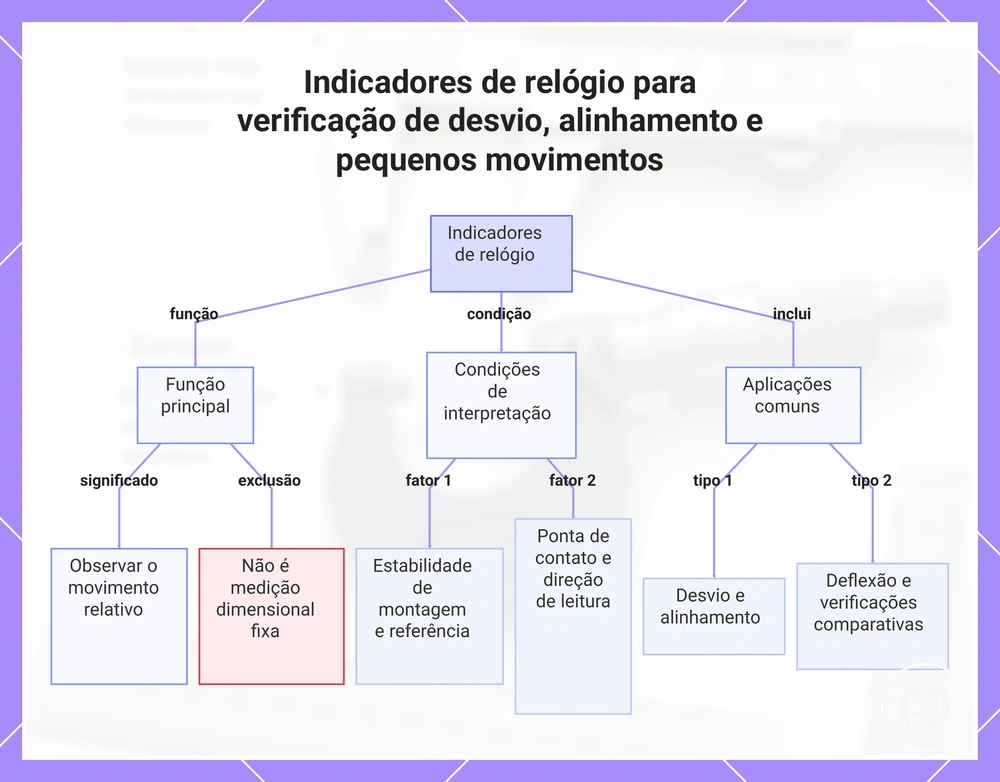

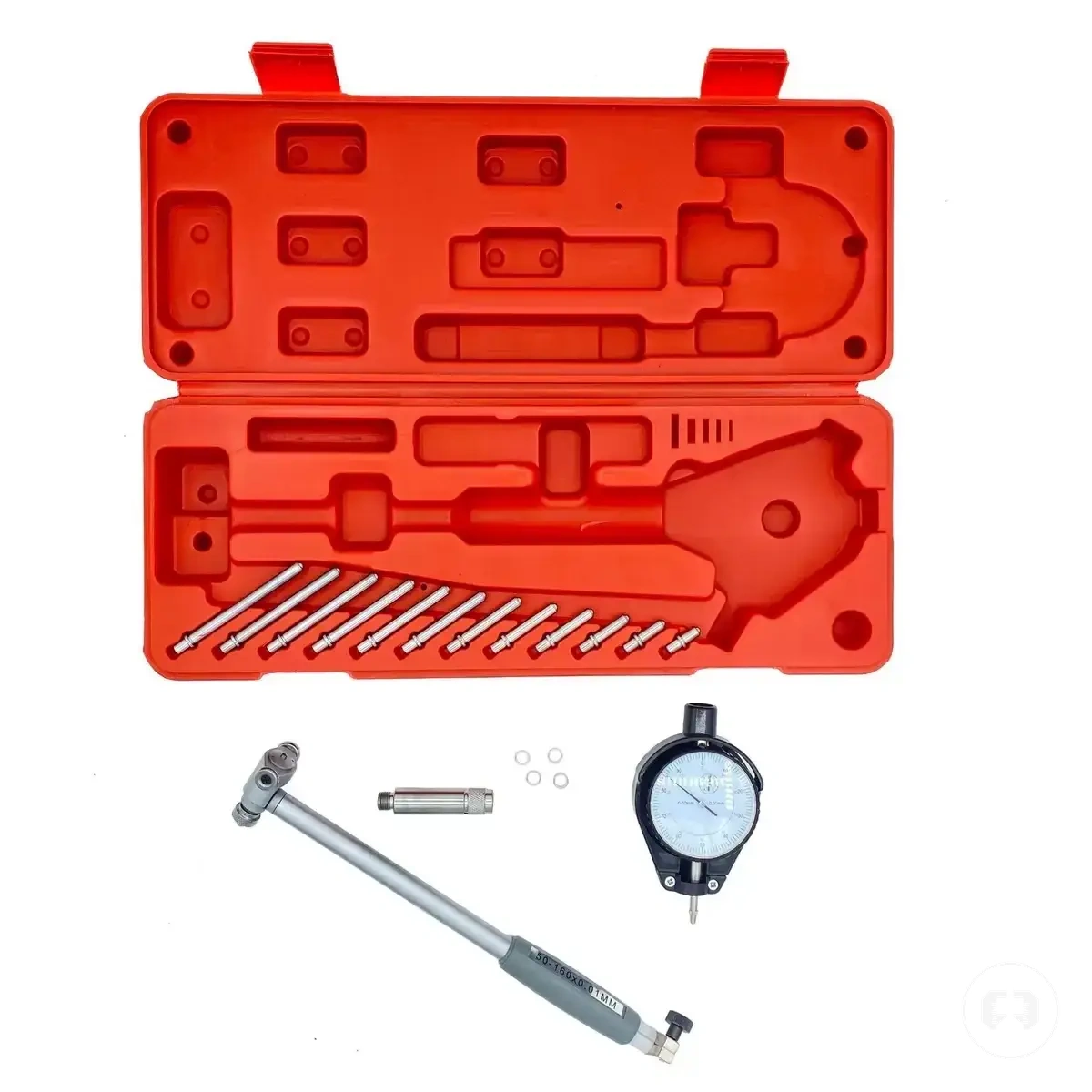

Indicadores de Mostrador para Verificações de Desvio, Alinhamento e Pequenos Movimentos

Indicadores de mostrador são instrumentos de medição que mostram movimento relativo em relação a uma configuração de referência, em vez de fornecer apenas uma medição dimensional fixa. Um êmbolo transfere o movimento da ponta de contato para a leitura do indicador, permitindo que pequenos movimentos sejam observados. A direção da leitura, a estabilidade da fixação e a superfície de referência influenciam como a leitura do indicador é interpretada. A função principal deles é observar o movimento relativo.

Quando uma peça rotativa, superfície de referência ou componente apoiado é comparado com uma referência fixa, um indicador de mostrador pode revelar movimento ou variação que pode não ser óbvia por observação direta. A ponta de contato acompanha a superfície medida enquanto o êmbolo responde a mudanças na posição, produzindo uma leitura do indicador para medição comparativa. A interpretação permanece condicional, pois a estabilidade da fixação, a posição da ponta de contato, a direção da leitura e a configuração de referência afetam o resultado observado. Aplicações comuns incluem desvio, alinhamento, deflexão e medição comparativa.

Indicadores de mostrador são destinados a observar movimento e variação, em vez de substituir a medição dimensional direta. Eles podem apoiar a comparação entre posições de referência, mas o significado de uma leitura depende da configuração de referência e das condições de medição. Procedimentos detalhados de configuração, métodos de usinagem, calibração e fluxos de trabalho de diagnóstico permanecem fora do escopo desta seção.

Os exemplos abaixo mostram verificações de movimento comuns e a relação de referência da qual cada uma depende.

• Desvio: Compara uma peça rotativa com uma configuração de referência fixa para observar o movimento relativo.
• Alinhamento: Compara a posição do componente em relação a uma superfície de referência ou configuração de referência.
• Deflexão: Observa o pequeno movimento em relação a uma fixação de montagem estável sob condições variáveis.
• Medição comparativa: Compara uma posição ou superfície com outra usando a mesma configuração de referência.
• Variação de altura: Observa mudanças em relação a uma superfície de referência ao comparar pontos próximos.

Este gráfico mostra a função principal dos indicadores de relógio, as condições que afetam sua interpretação e suas aplicações comuns para verificações de movimento.

Indicadores de mostrador e indicadores de teste de mostrador

Indicadores de mostrador e indicadores de teste de mostrador ambos indicam pequenos movimentos, mas diferem na geometria de contato. Um indicador de mostrador usa deslocamento do êmbolo com movimento reto, enquanto um indicador de teste de mostrador usa contato de alavanca que se aproxima da peça de trabalho a partir de um ângulo de acesso. A geometria de contato é a principal distinção entre os dois tipos de indicadores.

Quando uma verificação de alinhamento envolve acesso restrito ou uma posição de contato angulada, um indicador de teste de mostrador pode oferecer uma vantagem de acesso devido ao seu contato de alavanca. Um indicador de mostrador é frequentemente adequado onde o deslocamento reto do êmbolo se alinha com a configuração de referência e a direção da configuração. Diferenças na sensibilidade permanecem condicionais, pois o ângulo de acesso, a geometria da peça de trabalho e a direção da configuração influenciam o contexto de medição. A comparação abaixo é limitada ao estilo de acesso e movimento.

A tabela abaixo resume a distinção local entre as duas formas de indicadores.

Tipo de indicador	Movimento de contato	Vantagem de acesso	Cuidado local
Indicador de mostrador	Deslocamento reto do êmbolo	Frequentemente adequado quando o acesso direto se alinha com a configuração de referência	A direção da configuração influencia a leitura do indicador
Indicador de teste de mostrador	Contato de alavanca	Pode ser vantajoso onde o ângulo de acesso é restrito	A sensibilidade depende da geometria da peça, do ângulo de contato e da direção da configuração

Calibradores de Profundidade e Medidores de Altura para Medições de Referência Vertical

Calibradores de profundidade e medidores de altura medem diferentes relações de referência vertical, em vez de realizar a mesma medição. Um calibrador de profundidade mede para baixo a partir de uma superfície superior para determinar características como profundidade de furo ou profundidade de rebaixo, enquanto um medidor de altura mede para cima a partir de uma referência de superfície, frequentemente uma mesa de superfície, para estabelecer altura de traçagem ou outras dimensões verticais. O contato da base, a direção da sonda e a referência de superfície selecionada determinam como cada ferramenta é aplicada. A distinção é definida pela relação de referência, e não apenas pela direção da medição.

Quando uma medição começa a partir da superfície superior de uma peça de trabalho, um calibrador de profundidade usa o contato da base enquanto a sonda se estende em direção à característica inferior para medir a profundidade do furo ou a profundidade do rebaixo. Quando uma medição começa a partir de uma referência de mesa de superfície, um medidor de altura usa deslocamento vertical para estabelecer ou comparar a altura de traçagem. A confiança prática na medição pode depender do contato da base, da estabilidade da superfície, da direção da sonda, do acesso, da faixa de medição e das condições de leitura. Essas relações de referência distinguem os casos de uso de medição de profundidade e altura.

A medição de profundidade e a medição de altura não são intercambiáveis, pois dependem de diferentes referências verticais. Um calibrador de profundidade mede para baixo a partir de uma referência superior, enquanto um medidor de altura mede para cima a partir de uma referência de superfície. Esta comparação é limitada às relações de referência e não se estende à compatibilidade de materiais ou fluxos de trabalho completos de traçagem.

Necessidade de medição vertical	Função do calibrador de profundidade	Função do medidor de altura	Condição de referência
Profundidade de furo	Mede para baixo a partir da superfície superior	Normalmente não usado para esta medição	Contato da base na superfície superior
Profundidade de rebaixo	Mede o deslocamento da sonda para baixo no rebaixo	Pode não corresponder à relação de referência exigida	Referência estável na superfície superior
Altura de traçagem	Não é destinado à medição de altura para cima	Mede o deslocamento vertical a partir de uma referência de mesa de superfície	Mesa de superfície ou outra referência de superfície estável
Referência vertical geral	Usa direção da sonda para baixo	Usa medição para cima a partir de uma referência de superfície	A leitura pode depender da estabilidade, acesso e faixa de medição

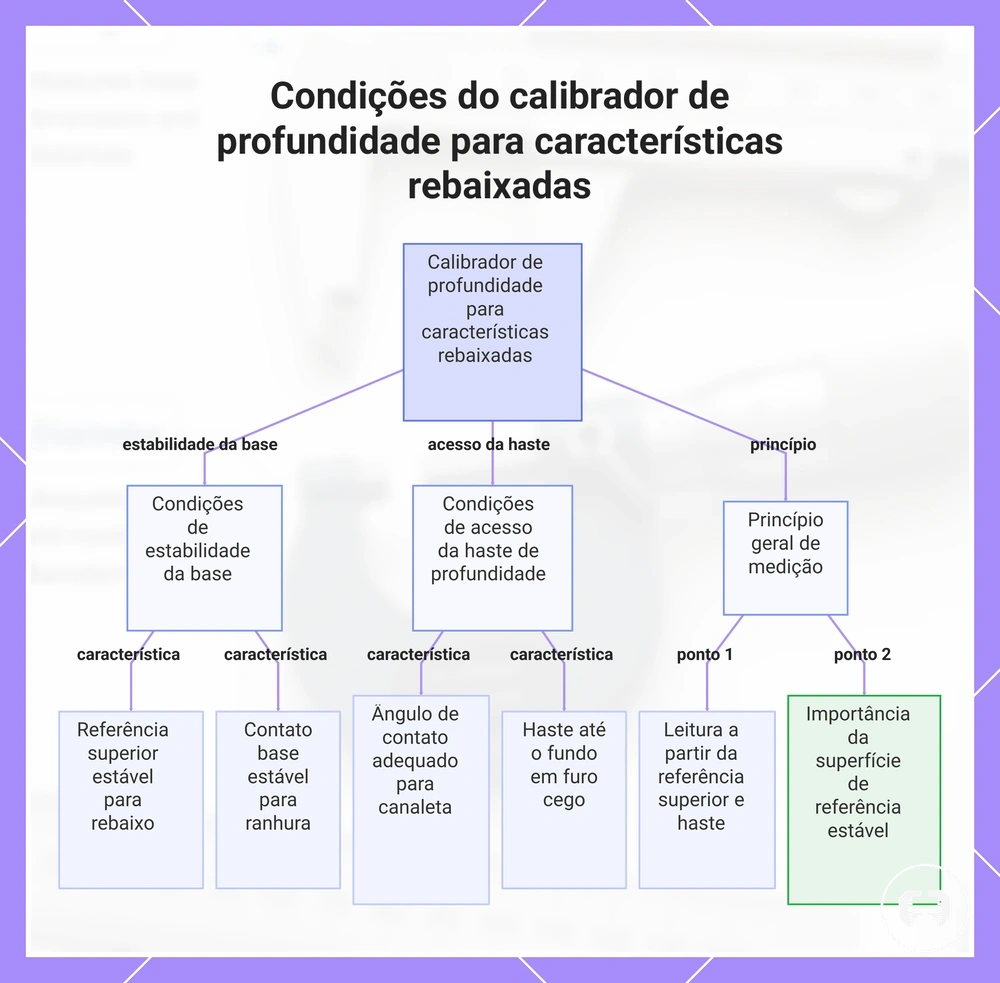

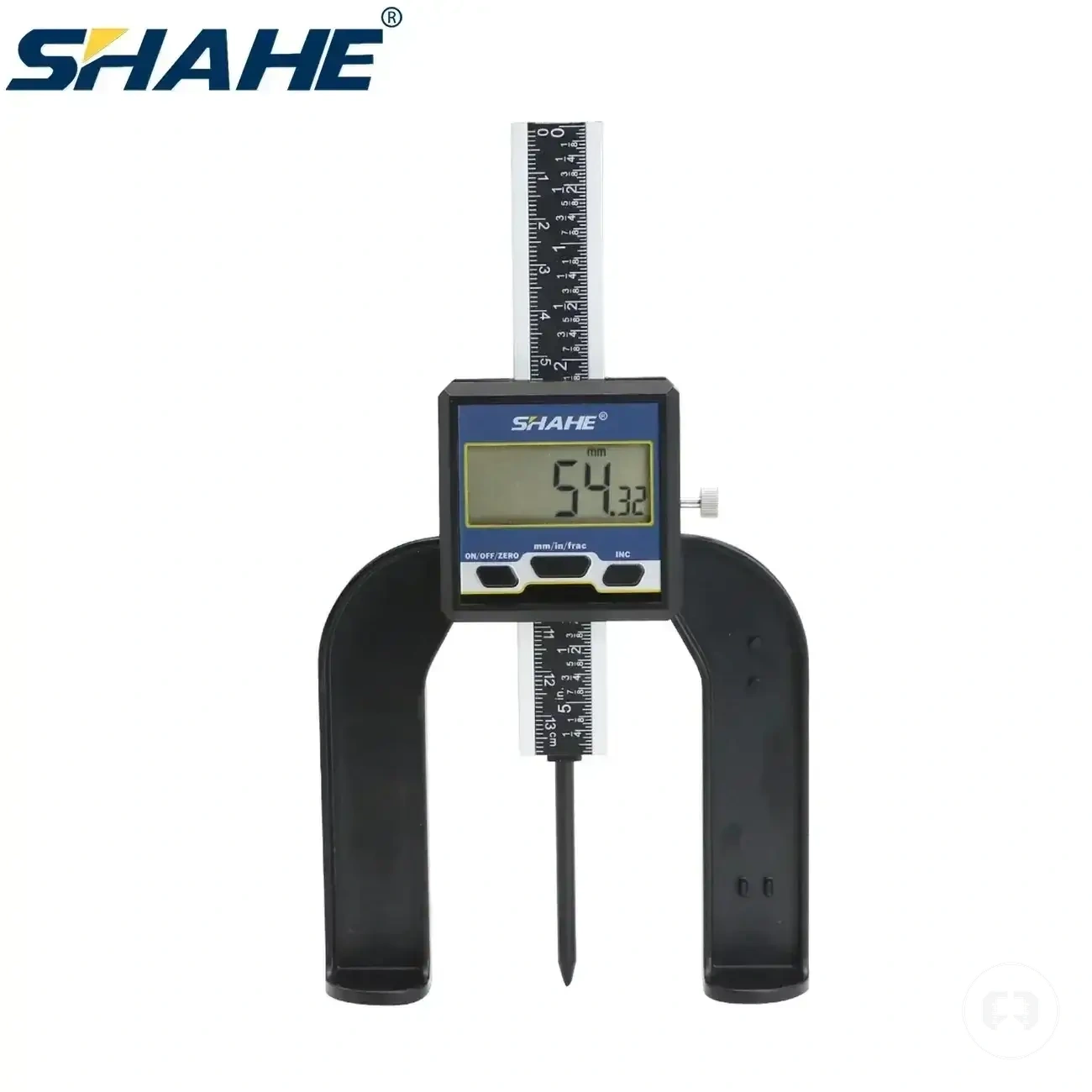

Calibradores de profundidade para rebaixos, ranhuras, rasgos e furos

Calibradores de profundidade são ferramentas de medição de precisão projetadas para características rebaixadas, onde a medição de profundidade depende de uma referência superior estável e de uma haste de profundidade que alcança a característica inferior. A leitura é determinada pela relação entre a referência superior, a haste de profundidade e a característica rebaixada, e não pela característica isoladamente. Aplicações comuns incluem rebaixos, ranhuras, rasgos e furos cegos.

Quando um calibrador de profundidade é usado em uma característica rebaixada, a estabilidade da base sustenta a referência enquanto a haste de profundidade se estende em direção à característica inferior. A confiabilidade da leitura pode depender do ângulo de contato, do acesso da sonda, da faixa e da condição de leitura, tornando uma superfície de referência estável importante para resultados significativos. Os exemplos abaixo relacionam características rebaixadas comuns às suas condições de referência.

• Rebaixo: Um calibrador de profundidade mede a profundidade do rebaixo quando a estabilidade da base é mantida contra a referência superior.
• Ranhura: A profundidade da ranhura pode ser avaliada quando a haste de profundidade alcança a característica inferior com um ângulo de contato adequado.
• Rasgo: A profundidade do rasgo depende de acesso adequado da sonda, faixa apropriada e contato estável da base para uma leitura significativa.
• Furo cego: A profundidade do furo é medida estendendo a haste de profundidade em direção ao fundo da característica, mantendo uma referência superior consistente.
• Característica rebaixada geral: A confiabilidade da leitura pode variar com a estabilidade da base, ângulo de contato, acesso da sonda, faixa e condição geral de leitura.

Este gráfico explica o princípio de medição e as condições específicas de cada característica para usar um calibrador de profundidade em características rebaixadas.

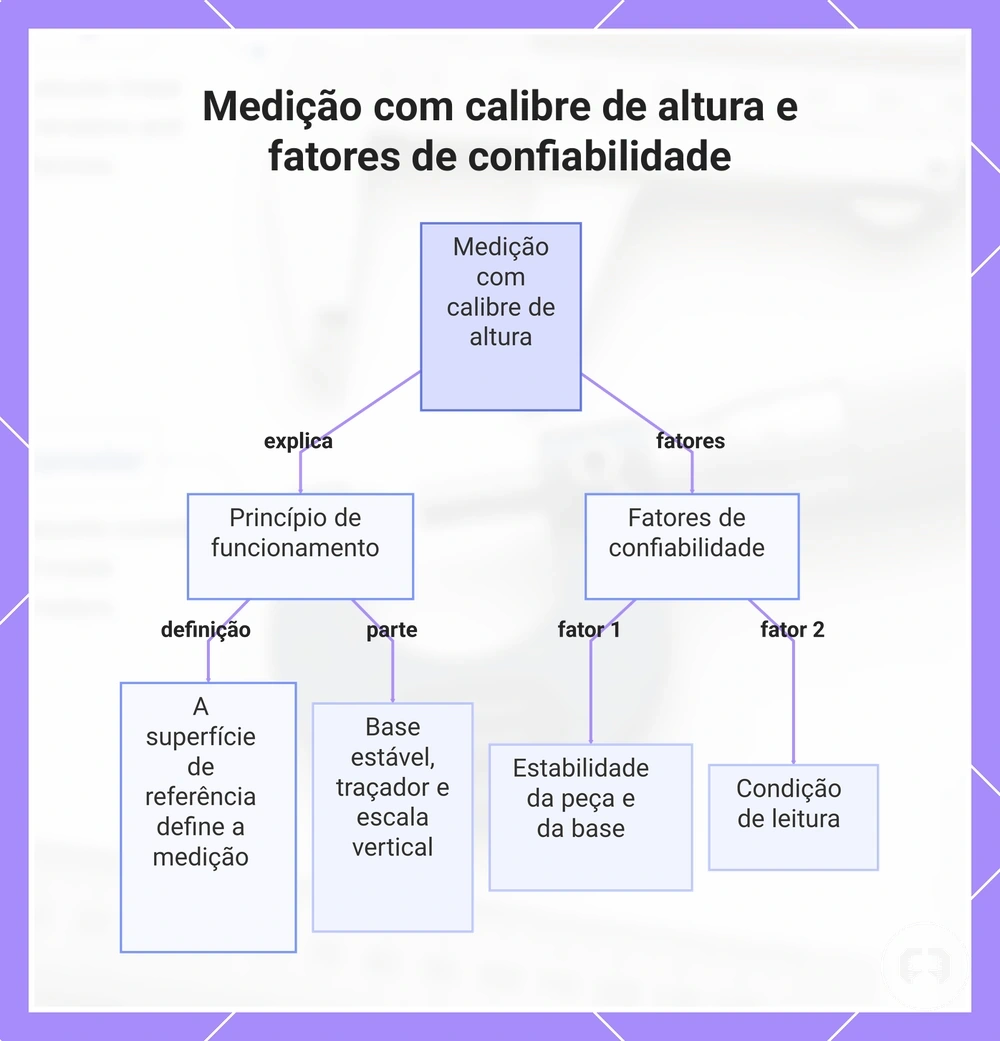

Medidores de altura para traçagem em mesa de superfície e dimensões verticais

Medidores de altura são ferramentas de medição de precisão que dependem de uma superfície de referência para estabelecer dimensões verticais e marcas de traçagem. Uma base estável se move sobre uma mesa de superfície ou outra referência plana enquanto um traçador ou sonda é posicionado usando a escala vertical. A relação de medição é definida pela superfície de referência.

Quando uma peça de trabalho é apoiada em uma superfície de referência estável, um medidor de altura pode ser usado para verificações comparativas, dimensões verticais ou marcação de traçagem, referenciando a mesma superfície plana. Por exemplo, um traçador ou sonda pode comparar a altura de traçagem de duas características apenas quando tanto a peça de trabalho quanto a superfície de referência permanecem estáveis. A confiabilidade da leitura pode depender da estabilidade da peça, do contato da base e da condição de leitura, e não apenas do medidor de altura.

Este gráfico mostra como os calibres de altura dependem de uma superfície de referência para a medição e quais fatores afetam a confiabilidade da leitura.

Calibradores de precisão e conjuntos de calibradores para verificações fixas

Calibradores de precisão e conjuntos de calibradores são ferramentas de referência fixa usadas para verificar se uma característica corresponde a um tamanho ou limite conhecido, em vez de fornecer uma leitura de medição contínua. Eles comparam uma peça de trabalho com um valor de referência para apoiar a verificação, em vez de exibir uma dimensão variável. Calibradores de precisão incluem blocos-padrão, calibradores de tampão, calibradores de anel, calibradores de boca, calibradores de pino e calibradores de lâmina. Esta abordagem de referência fixa distingue a verificação da medição contínua.

Quando uma característica é verificada em relação a uma referência conhecida, o resultado é baseado na comparação, e não em uma medição exibida. Por exemplo, um calibrador de tampão pode ajudar a verificar uma característica interna, enquanto um calibrador de anel pode comparar uma característica externa com sua condição de ajuste pretendida. A lógica passa/não passa representa uma decisão baseada em limite, embora a interpretação ainda possa depender do valor de referência, da tolerância e da condição do calibrador. Esses exemplos ilustram a verificação por meio de referência e condições de ajuste.

Verificações passa/não passa destinam-se a determinar se uma característica está dentro de um limite definido, em vez de identificar seu tamanho exato. Blocos-padrão fornecem um valor de referência para comparação, enquanto calibradores de lâmina podem verificar uma folga ou vão em relação a uma condição conhecida. Procedimentos de calibração permanecem fora do escopo desta seção.

Tipo de calibrador	Característica verificada	Condição de referência ou limite	O que o resultado significa
Blocos-padrão	Dimensão de referência	Valor de referência conhecido	Suporta comparação com uma referência fixa
Calibradores de tampão	Característica interna	Tamanho ou limite conhecido	Pode verificar se a característica corresponde à condição de ajuste pretendida
Calibradores de anel	Característica externa	Tamanho ou limite conhecido	Suporta a comparação de uma característica externa com uma condição de referência
Calibradores de boca	Dimensão externa	Limite passa/não passa	Fornece uma decisão de verificação baseada em limite
Calibradores de pino	Furo ou abertura	Diâmetro de referência	Suporta comparação com um tamanho conhecido quando adequadamente correspondido
Calibradores de lâmina	Folga ou vão	Espessura de referência	Pode verificar se uma folga corresponde ao valor de referência selecionado

Referências de calibrador de tampão, calibrador de anel, calibrador de boca, calibrador de pino e bloco-padrão

As referências de calibrador de tampão, calibrador de anel, calibrador de boca, calibrador de pino e bloco-padrão correspondem cada uma a uma característica específica da peça e método de contato para verificação fixa. Um calibrador de tampão verifica um furo, um calibrador de anel verifica um diâmetro externo, um calibrador de boca verifica um limite externo, um calibrador de pino verifica um furo ou rasgo, e um bloco-padrão fornece um valor de referência dimensional para comparação. Cada referência de calibrador mapeia um tamanho conhecido ou condição de limite para a característica da peça adequada.

Ao selecionar um calibrador fixo, a característica sendo verificada deve corresponder ao método de contato do calibrador e à finalidade de verificação pretendida. O resultado pode depender da condição de ajuste, do valor limite e da confiabilidade do calibrador, e não apenas do tipo de calibrador. A calibração permanece relevante apenas como um limite geral de confiabilidade, não como parte do processo de verificação.

Tipo de referência	Característica verificada	Método de contato	Significado do resultado
Calibrador de tampão	Furo	Contato interno	Pode verificar se o furo corresponde à condição de limite pretendida
Calibrador de anel	Diâmetro externo	Contato externo circunferencial	Pode comparar um diâmetro externo com um valor de referência
Calibrador de boca	Dimensão externa	Faces de contato opostas	Suporta verificação passa/não passa contra um limite externo
Calibrador de pino	Furo ou rasgo	Contato inserido	Pode verificar o tamanho da característica quando correspondido à condição de limite exigida
Bloco-padrão	Referência dimensional	Contato de superfície de referência	Fornece um valor de referência para comparação dimensional

Escolher um Tipo de Ferramenta pelo que Precisa Ser Medido

Escolha o tipo de ferramenta combinando-o com a característica medida antes de considerar qualquer produto individual. A seleção final depende do tipo de característica, acesso, faixa, tolerância, método de leitura, superfície de referência e do nível de confiança de medição exigido. Mais de um tipo de ferramenta pode atender à mesma necessidade de medição quando as condições diferem. A característica medida é o ponto de partida para toda seleção.

Ao medir um diâmetro externo, um paquímetro ou micrômetro pode ser adequado dependendo da tolerância exigida e da confiança na medição. Medições de diâmetro interno, profundidade e altura dependem de ferramentas projetadas para esses tipos de característica, enquanto desvio e alinhamento são avaliados com um indicador usando uma configuração de referência estável. Verificações de limite fixo usam calibradores em vez de leituras contínuas. Esses cenários agrupam necessidades comuns de medição por função da ferramenta.

A tabela de decisão abaixo resume os principais critérios de seleção por tarefa de medição. Use-a como uma indicação para decisão, depois escolher por tarefa e necessidade de medição quando acesso, faixa, tolerância, método de leitura ou a superfície de referência puderem influenciar a seleção final.

O que precisa ser medido	Tipo de ferramenta provável	Condição principal a verificar	Por que se adequa
Diâmetro externo	Paquímetro ou micrômetro	Tolerância, faixa e acesso	Corresponde a necessidades de medição dimensional externa
Diâmetro interno	Paquímetro ou micrômetro interno	Acesso à característica e faixa de medição	Suporta verificações de dimensão interna
Profundidade	Calibrador de profundidade ou micrômetro de profundidade	Superfície de referência e profundidade da característica	Mede características rebaixadas a partir de uma referência estável
Altura	Medidor de altura	Estabilidade da superfície de referência	Suporta dimensões verticais e verificações de traçagem
Desvio ou alinhamento	Indicador de mostrador ou indicador de teste de mostrador	Configuração de referência e método de leitura	Avalia movimento relativo em vez de dimensões fixas
Verificações de limite fixo	Calibrador de precisão	Condição de limite conhecida	Verifica uma característica em relação a um valor de referência

A decisão final deve ser baseada em como a característica medida, o tipo de característica, acesso, faixa, tolerância, método de leitura e superfície de referência funcionam juntos. Quando mais de um tipo de ferramenta parece adequado, a confiança na medição pode melhorar escolhendo a ferramenta cujo projeto corresponde às condições de inspeção. Exemplos de produtos são destinados apenas a ilustrar categorias de ferramentas e não devem ser tratados como uma adequação garantida para toda situação. Revise os critérios de seleção antes de comparar exemplos individuais.
