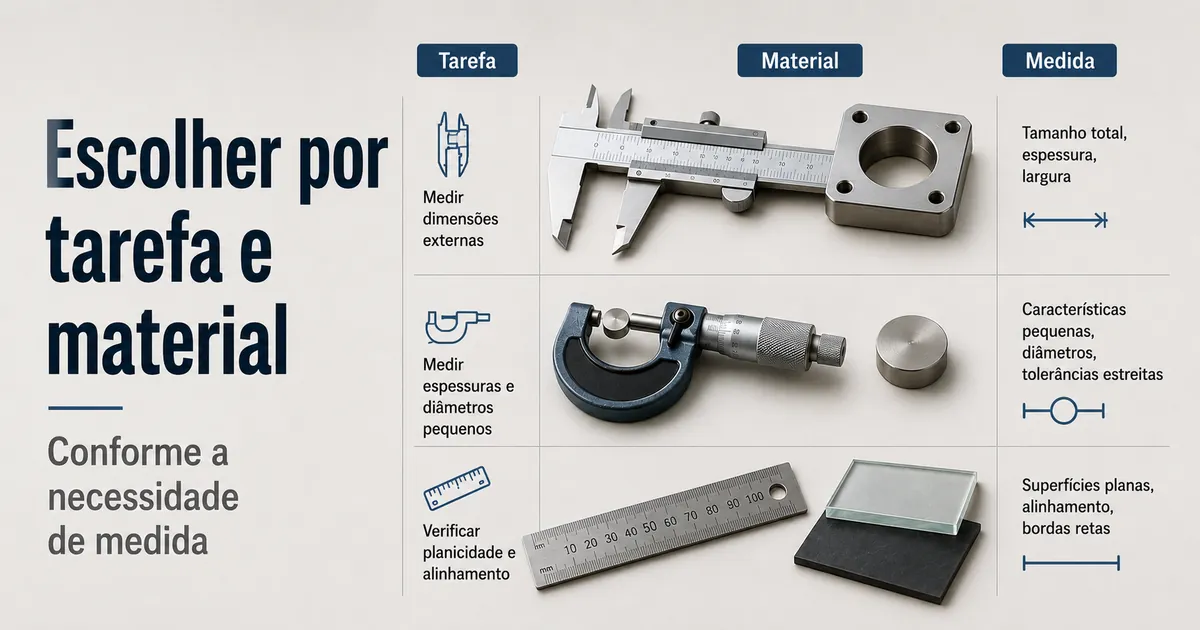

Compatibilidade de ferramentas de medição de precisão por tarefa, material e necessidade de medida

A compatibilidade de ferramentas de medição de precisão refere-se à adequação entre um contexto de medição e a capacidade de uma ferramenta de produzir uma leitura utilizável e repetível. Depende de quão bem a ferramenta se alinha aos requisitos da tarefa, ao comportamento do material da peça de trabalho e à necessidade específica de medição. Na prática, a compatibilidade não é uma propriedade fixa apenas da ferramenta, mas uma condição moldada por requisitos de acesso, alcance, resolução e tolerância.

Em casos de uso reais, a compatibilidade muda dependendo se a medição envolve peças pequenas, acesso restrito ou diferentes tipos de medição, como verificações internas, externas ou de profundidade. Uma leitura estável pode depender de como a ferramenta entra em contato com a superfície, de quanto espaço está disponível para alinhamento e se o material é rígido como metal ou mais compressível como madeira ou componentes macios. Esses fatores influenciam se a medição permanece consistente em tentativas repetidas.

A compatibilidade é determinada pela correspondência entre as condições de medição e a capacidade da ferramenta, em vez de assumir uma adequação universal. Quando a complexidade da tarefa, o comportamento do material ou as exigências de tolerância mudam, a adequação de uma ferramenta de medição de precisão pode mudar. Esta seção prepara a visão estruturada das variáveis do contexto de medição que definem como a compatibilidade deve ser avaliada.

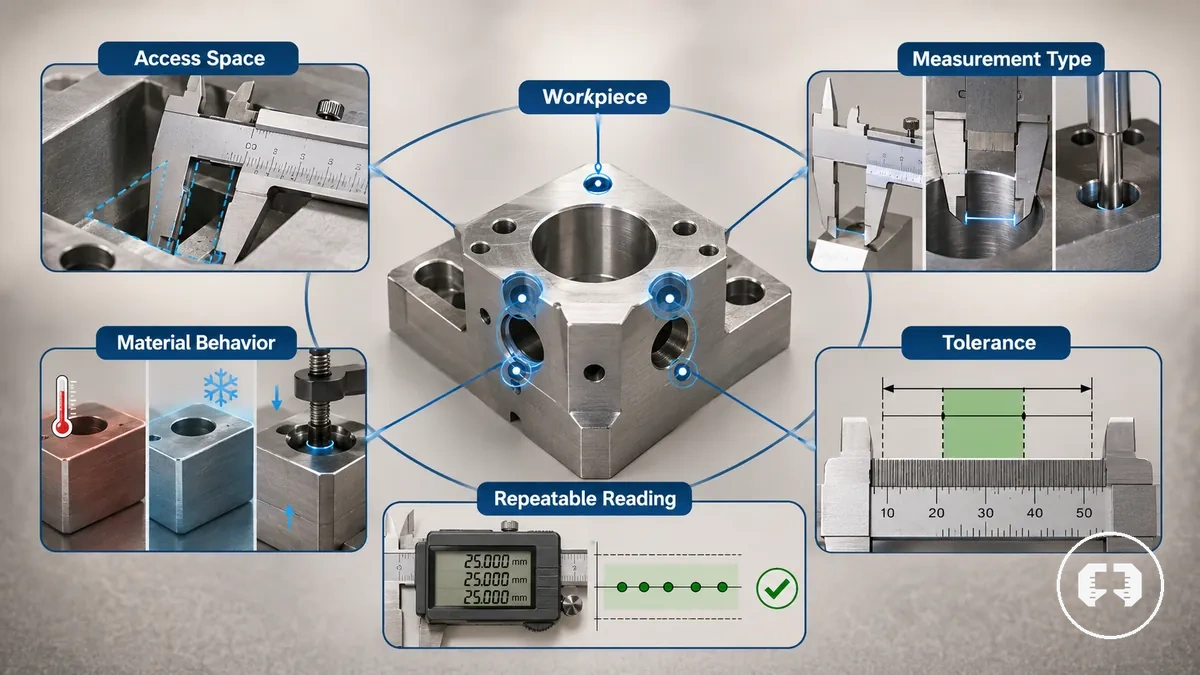

Contexto de medição que define a compatibilidade da ferramenta

Contexto de medição é o conjunto de condições que determina se ferramentas de medição de precisão podem produzir uma leitura útil e repetível. Ele define como a compatibilidade da ferramenta se relaciona com a peça de trabalho, o tipo de medição, o espaço de acesso, o requisito de tolerância e o comportamento do material. Na prática, ele estabelece as condições de adequação que controlam se uma leitura repetível e estável pode ser obtida em uma determinada situação.

Uma peça de trabalho com espaço de acesso limitado, comportamento de material misto ou requisito de tolerância restrita altera como uma medição deve ser realizada. O tipo de medição, como verificação interna, externa ou baseada em profundidade, influencia ainda como as ferramentas de medição de precisão interagem com a superfície e o método de leitura. Em casos complexos, os usuários podem consultar visão geral de ferramentas de medição de precisão para um contexto mais amplo das categorias de ferramentas antes de restringir a seleção com base nas condições de adequação.

• Condição da peça de trabalho — define se a estabilidade da superfície suporta uma leitura repetível ou introduz variação.
• Tipo de medição — determina se métodos de leitura interna, externa ou de profundidade são necessários.
• Espaço de acesso — afeta se a ferramenta pode se alinhar fisicamente ao ponto de medição.
• Requisito de tolerância — define quão precisa a leitura deve ser em relação à variação aceitável.
• Comportamento do material — influencia deformação, resistência e consistência da medição.
• Resolução e método de leitura — impacta quão claramente pequenas diferenças podem ser interpretadas.
• Condições de adequação gerais — combinam todas as variáveis para determinar a compatibilidade da ferramenta no contexto.

Esta seção avalia as condições de adequação em vez de classificar tipos individuais de ferramentas, já que a compatibilidade depende de como as variáveis do contexto de medição interagem, e não de uma regra universal de seleção de ferramentas.

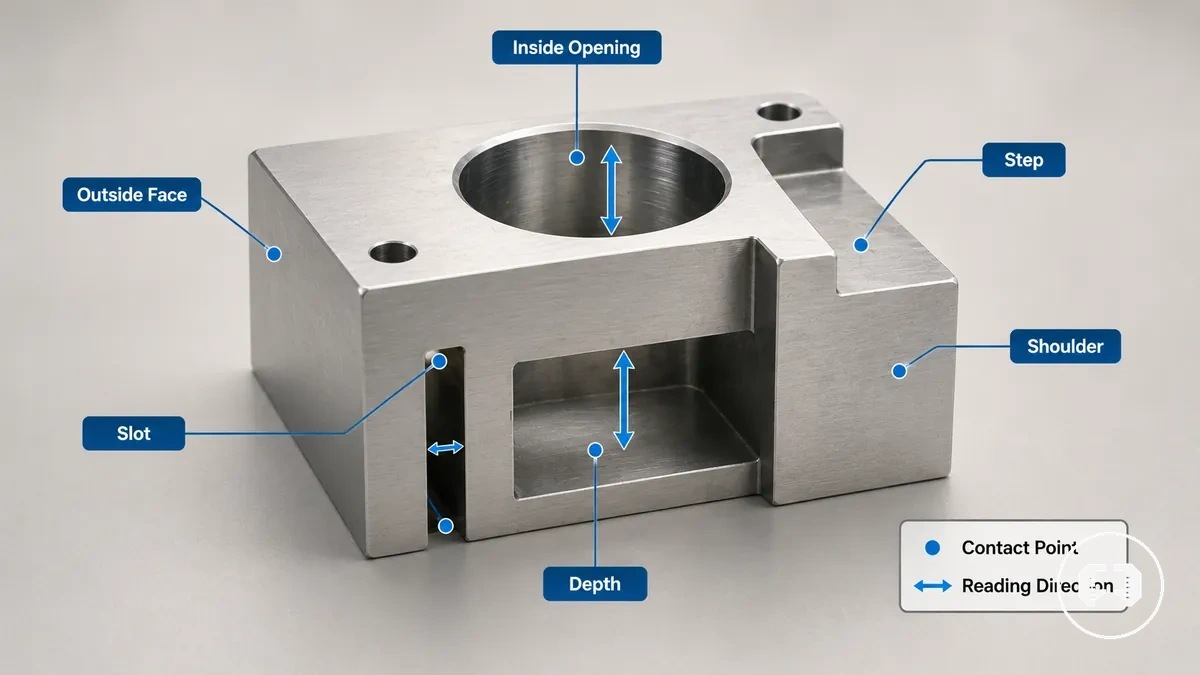

Recursos de medição que a ferramenta deve alcançar

Os recursos de medição definem o que uma ferramenta de medição de precisão deve alcançar física e funcionalmente antes que a precisão ou o preço se tornem relevantes. A compatibilidade da ferramenta depende primeiro de alcançar o ponto de contato necessário e seguir a direção correta de leitura na peça de trabalho. O acesso ao recurso deve, portanto, ser confirmado antes de avaliar o desempenho da medição.

Superfícies externas geralmente permitem contato direto, enquanto aberturas internas exigem acesso interno e alinhamento controlado. Profundidade, degrau, ressaltos, ranhuras, peças pequenas e áreas de contato restritas alteram o ponto de contato necessário, a direção de leitura e o alcance da ferramenta. Por exemplo, uma ranhura estreita ou um ressalto rebaixado pode exigir capacidade de acesso diferente de uma superfície externa exposta, mesmo quando a necessidade de medição é semelhante.

A tabela abaixo agrupa recursos de medição comuns por seu requisito de acesso, em vez de por tipo de produto. Diferentes condições de acesso a recursos podem levar a diferentes famílias de ferramentas; consulte tipos de ferramentas de medição de precisão para uma orientação mais ampla de categorias.

Recurso a alcançar	Requisito de contato ou acesso	Capacidade da ferramenta para verificar	Efeito na decisão
Superfícies externas	Contato direto com a superfície	Alcance externo estável	Suporta medição direta
Aberturas internas	Acesso interno	Alcance de medição interno	Exige contato interno
Profundidade	Percurso de contato vertical	Capacidade de medição de profundidade	Depende de alcance consistente
Degrau e ressaltos	Superfície de medição deslocada	Alinhamento de contato de borda	Exige posicionamento controlado
Ranhuras	Área de contato estreita	Alcance restrito da ferramenta	Pode limitar o acesso à medição
Peças pequenas e áreas de contato restritas	Ponto de contato limitado	Acesso de medição controlado	Pode aumentar o risco de medição

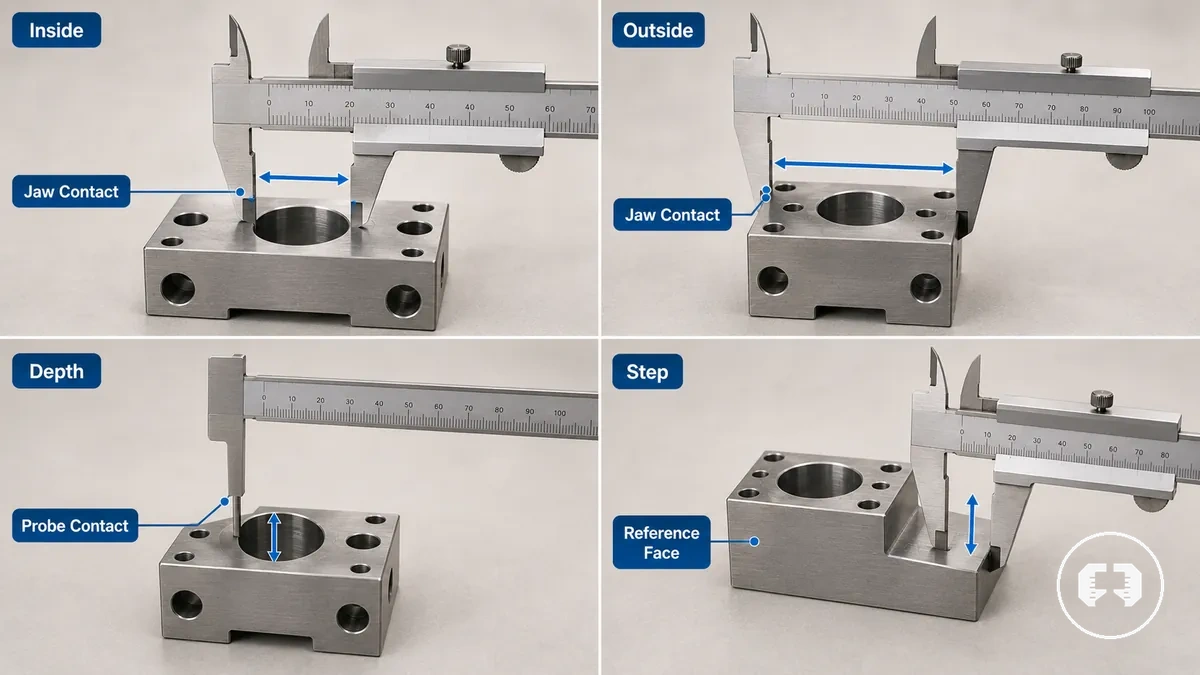

Medições internas, externas, de profundidade e de degrau

Medições internas, externas, de profundidade e de degrau usam diferentes referências de contato e métodos de alinhamento. A medição interna e a medição externa dependem do contato das pontas de medição, enquanto a medição de profundidade usa contato de sonda e a medição de degrau depende de uma face de referência estável. A direção do contato determina o método de medição, não o nome da ferramenta.

Os quatro modos de medição diferem pelo método de contato, alinhamento e face de referência, o que pode influenciar a estabilidade da leitura quando o contato varia. O contraste abaixo resume os requisitos locais de contato e o principal risco de leitura sem se estender à seleção da ferramenta.

• Medição interna — Contato das pontas de medição em superfícies internas; o principal risco de leitura é o desalinhamento dentro da abertura.
• Medição externa — Contato das pontas de medição em faces externas; o principal risco de leitura é o contato irregular ou alinhamento oblíquo.
• Medição de profundidade — Contato da sonda a partir de uma face de referência; o principal risco de leitura é o alinhamento instável da sonda.
• Medição de degrau — A face de referência apoia o contato do degrau; o principal risco de leitura é a estabilidade reduzida se a face de referência não estiver assentada de forma consistente.

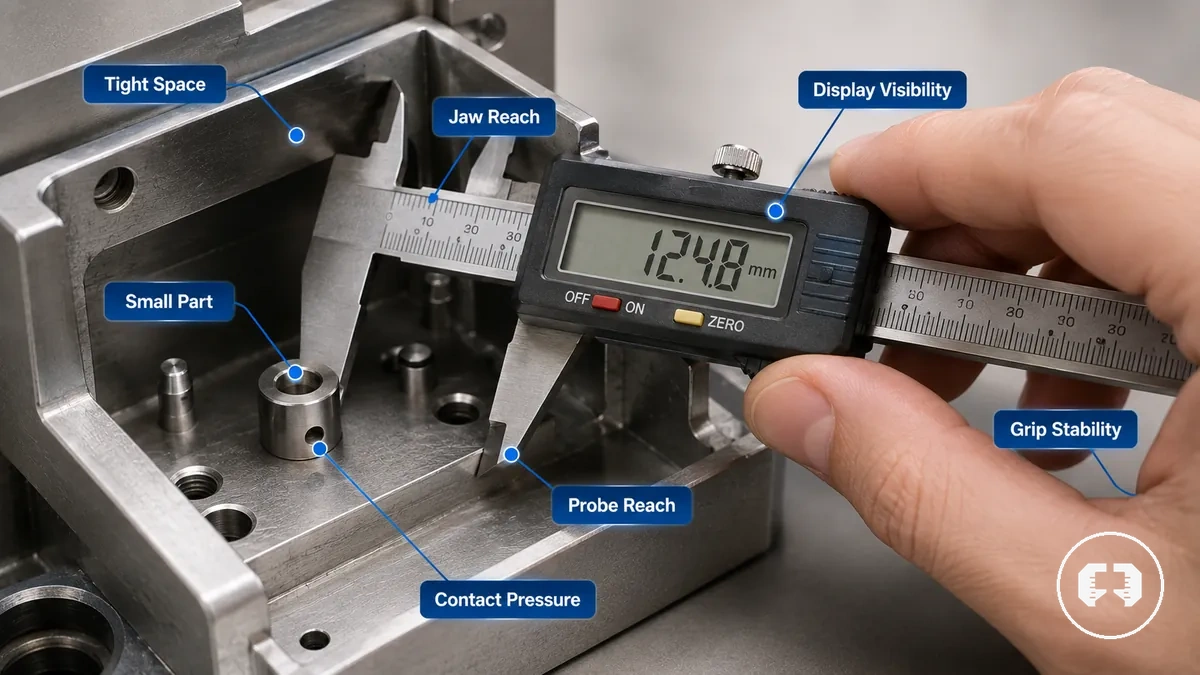

Peças pequenas, espaços apertados e áreas de contato limitadas

Ao medir peças pequenas em espaços apertados, a compatibilidade depende de a ferramenta conseguir alcançar o ponto de contato sem reduzir o controle ou perturbar a peça de trabalho. O acesso restrito altera o alcance das pontas de medição, o alcance da sonda e as condições de manuseio, portanto, contato, visibilidade do visor e repetibilidade devem ser avaliados antes de confiar em uma medição.

Áreas de contato limitadas podem tornar a medição estável mais difícil quando a estabilidade da empunhadura, o ângulo de visão ou a pressão de contato mudam durante o uso. Uma ferramenta pode ser adequada somente se o alcance das pontas de medição ou o alcance da sonda corresponder à área de trabalho confinada e a visibilidade do visor permanecer clara sem alterar o alinhamento. Pressão de contato excessiva ou movimento de peças pequenas pode reduzir a repetibilidade, especialmente onde o acesso restrito limita o contato estável.

Antes de medir em condições de acesso restrito, verifique o seguinte:

• Alcance — Confirme que o alcance das pontas de medição ou o alcance da sonda pode acessar o ponto de medição sem obstrução.
• Estabilidade — Verifique se a estabilidade da empunhadura impede que a peça de trabalho se desloque durante o contato.
• Visibilidade — Garanta que a visibilidade do visor permita visualizar a leitura enquanto mantém o alinhamento.
• Pressão — Aplique apenas pressão de contato suficiente para manter o contato e reduzir o risco de perturbar a peça de trabalho.
• Repetibilidade — Repita a medição nas mesmas condições de contato para confirmar a consistência quando o acesso é limitado.

Condições de material e superfície que afetam o ajuste da ferramenta

O comportamento do material pode alterar o ajuste da ferramenta mesmo quando o tipo de medição permanece o mesmo. A condição da superfície influencia a pressão de contato, o desgaste no ponto de contato e a repetibilidade, portanto, a mesma tarefa de medição pode exigir manuseio diferente para diferentes materiais da peça de trabalho. O comportamento do material torna-se parte da decisão de ajuste da ferramenta, em vez de uma consideração separada.

Ao medir metal com uma superficie usinada, o acabamento superficial, rebarbas, superfícies ásperas ou revestimentos podem alterar como o contato é estabelecido e mantido. Por outro lado, madeira ou outro material macio pode responder à pressão de contato através do risco de compressão, o que pode influenciar a repetibilidade e aumentar a possibilidade de danos à superfície quando a pressão não é adequada à peça de trabalho. Superfícies duras e superfícies compressíveis exigem, portanto, manuseio de contato diferente, pois seu comportamento do material afeta a medição de forma distinta.

Condição do material	Efeito na medição	Decisão de ajuste da ferramenta
Metal com superfície usinada	Acabamento superficial, rebarbas, rugosidade ou revestimentos podem influenciar a consistência do contato	Use contato adequado à condição da superfície e que suporte a repetibilidade
Madeira ou material macio	Risco de compressão e possível dano à superfície podem aumentar com maior pressão de contato	Use pressão de medição que corresponda ao comportamento do material e à necessidade de medição

Quando os resultados da medição variam, revise o comportamento do material antes de alterar a abordagem de medição. Adequar a pressão de contato à condição da superfície pode melhorar a repetibilidade quando a peça de trabalho permanece estável e o método de contato é apropriado para o material.

Metal, peças usinadas e superfícies de trabalho duras

Ao medir metal, peças usinadas e uma superfície dura, o contato estável e o alinhamento cuidadoso são as principais condições locais para uma leitura confiável. Uma face usinada pode suportar contato consistente, enquanto a exigência de tolerância determina se é necessária maior resolução para a medição. O contato estável continua sendo o critério principal, pois a condição da superfície pode influenciar a repetibilidade.

Quando as leituras variam, revise a superfície do metal antes de alterar a abordagem de medição. Rebarbas, bordas ásperas ou mudanças no acabamento superficial podem afetar o alinhamento e aumentar o risco de erro de leitura, enquanto o calor do manuseio recente ou o desgaste de contato podem influenciar as condições de medição em algumas situações. Uma ferramenta de maior resolução pode ser adequada somente quando a exigência de tolerância a justificar, e não para toda medição em metal.

• Acabamento superficial — Uma superfície usinada mais lisa pode suportar contato e alinhamento mais consistentes.
• Rebarbas — Rebarbas ou bordas ásperas podem afetar os pontos de contato e devem ser consideradas antes de interpretar uma leitura.
• Manuseio térmico — O calor do manuseio recente pode influenciar as condições de medição até que a peça de trabalho se estabilize.
• Alinhamento — Mantenha contato estável com a peça de trabalho dura para suportar a repetibilidade quando a exigência de tolerância for maior.

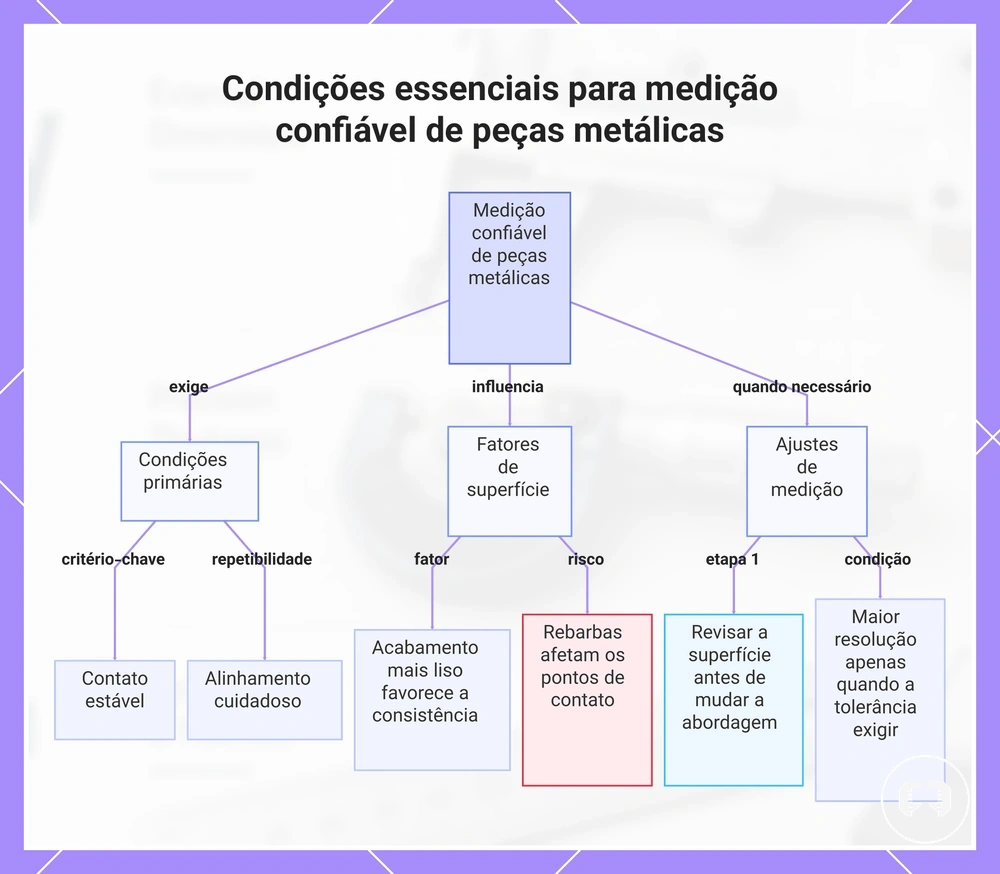

Este gráfico mostra as condições primárias, os fatores de superfície e as etapas de ajuste para obter medições confiáveis em peças metálicas, usinadas e superfícies duras de trabalho.

Madeira, materiais macios e superfícies sensíveis à compressão

Ao medir madeira, materiais macios ou outras superfícies sensíveis à compressão, a pressão de medição pode influenciar a leitura, pois a peça de trabalho pode deformar sob o contato. Textura superficial, veios, peças flexíveis e umidade também podem afetar as condições de contato, dependendo do material e do estado de sua superfície. Em comparação com uma leitura de aresta dura em uma superfície dura, uma superfície compressível exige interpretação mais cuidadosa, pois o risco de compressão pode influenciar a repetibilidade.

Quando as leituras variam, considere primeiro se a consistência da pressão ou a variação da superfície está afetando a medição. Veios da madeira, plásticos macios e outras peças flexíveis podem responder de forma diferente ao contato, e a indentação superficial pode ocorrer quando a pressão de medição excede o que o material pode suportar. As expectativas de tolerância devem, portanto, refletir a condição da peça de trabalho, em vez de assumir comportamento idêntico em todos os materiais.

Antes de interpretar uma medição em uma superfície sensível à compressão, verifique o seguinte:

• Pressão de medição — Aplique contato consistente para reduzir variação desnecessária.
• Textura superficial — Considere se veios ou superfície irregular podem influenciar o ponto de contato.
• Movimento da peça — Confirme que as peças flexíveis permanecem estáveis durante a medição.
• Expectativas de tolerância — Ajuste as expectativas à condição do material quando compressão ou indentação puder afetar a repetibilidade.

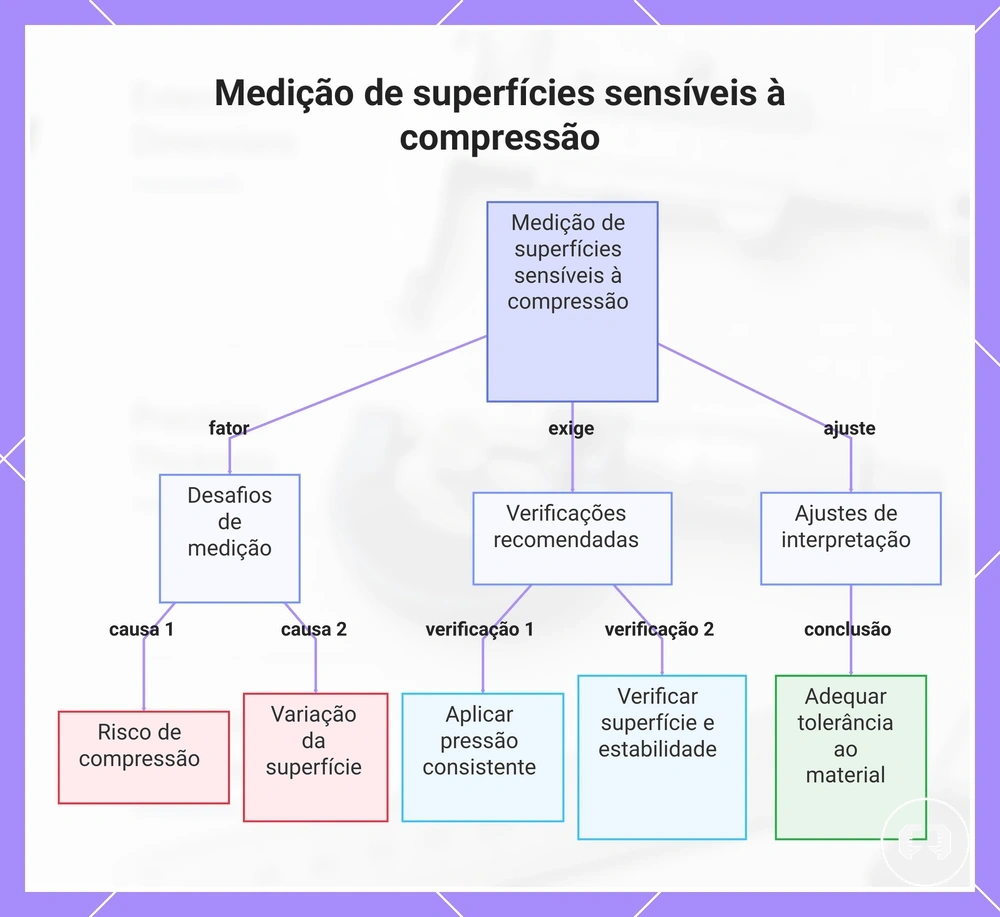

Este gráfico mostra os principais fatores que afetam a precisão da medição em superfícies compressíveis e as verificações recomendadas para garantir leituras confiáveis.

Limites de alcance, resolução e tolerância para a necessidade de medição

A capacidade de medição depende de corresponder o alcance, a resolução e a tolerância da ferramenta à medição necessária e sua variação aceitável. Uma ferramenta de medição é adequada somente quando esses critérios suportam a decisão pretendida, em vez de simplesmente exibir um valor. A capacidade deve, portanto, ser avaliada em relação à necessidade de medição, e não por uma única especificação.

O alcance determina se a medição necessária se encaixa dentro do curso útil, deixando uma margem prática para posicionamento estável. Quando o vão de medição se aproxima do final do curso útil, o contato consistente e a repetibilidade podem se tornar mais difíceis, dependendo das condições de medição.

A resolução determina os incrementos legíveis, enquanto a tolerância define a variação permitida que permanece adequada para a decisão a ser tomada. A repetibilidade ajuda a confirmar que as leituras permanecem consistentes sob condições semelhantes. Para uma explicação mais detalhada desses critérios relacionados, consulte fatores de faixa de medição e tolerância.

Uma resolução mais alta, por si só, não compensa acesso inadequado, contato incorreto ou ajuste de material inadequado, portanto, esses critérios devem ser avaliados em conjunto, e não independentemente.

Critério	O que verificar	Por que é importante	Efeito na decisão
Alcance	A medição necessária se encaixa dentro do curso útil e margem prática	Suporta cobertura completa da medição	Determina se a medição pode ser concluída adequadamente
Resolução	Os incrementos legíveis correspondem à necessidade de medição	Ajuda a distinguir diferenças significativas	Pode suportar uma tomada de decisão mais clara quando apropriado
Tolerância	A variação permitida corresponde aos requisitos da tarefa	Mantém a leitura relevante para a decisão pretendida	Ajuda a determinar se o resultado é suficiente para a aplicação
Repetibilidade	Leituras consistentes sob condições semelhantes	Reduz a variação entre medições repetidas	Suporta a confiança nas decisões de medição

Alcance de medição, margem de curso e alcance da sonda

O alcance de medição deve cobrir o valor necessário, mas o alcance físico também deve ser adequado à peça de trabalho. Uma ferramenta adequada precisa de alcance útil suficiente, alcance de sonda e profundidade de pontas de medição para acessar o ponto de medição com uma margem de curso prática. O alcance de medição define a escala, enquanto o alcance útil determina se a medição pode realmente ser realizada.

Quando a folga é limitada ou a geometria da peça de trabalho restringe o acesso físico, o alcance nominal por si só pode não ser suficiente. Por exemplo, uma ferramenta pode ter um alcance de medição adequado, mas ainda assim não conseguir alcançar um recurso rebaixado se o alcance da sonda, o comprimento da sonda, a profundidade das pontas de medição ou a folga disponível forem limitados. Considere estes critérios de dimensionamento em conjunto:

• Alcance de medição e alcance útil — Confirme que o vão de medição necessário se encaixa dentro do alcance útil, deixando uma margem de curso prática.
• Profundidade das pontas de medição — Verifique se a profundidade da garganta ou a profundidade das pontas de medição fornece acesso físico suficiente ao ponto de contato.
• Alcance da sonda — Garanta que o comprimento da sonda seja adequado quando o local de medição for rebaixado ou de difícil acesso.
• Folga e geometria da peça de trabalho — Verifique se os recursos ao redor permitem que a ferramenta alcance e se alinhe com a área de medição.

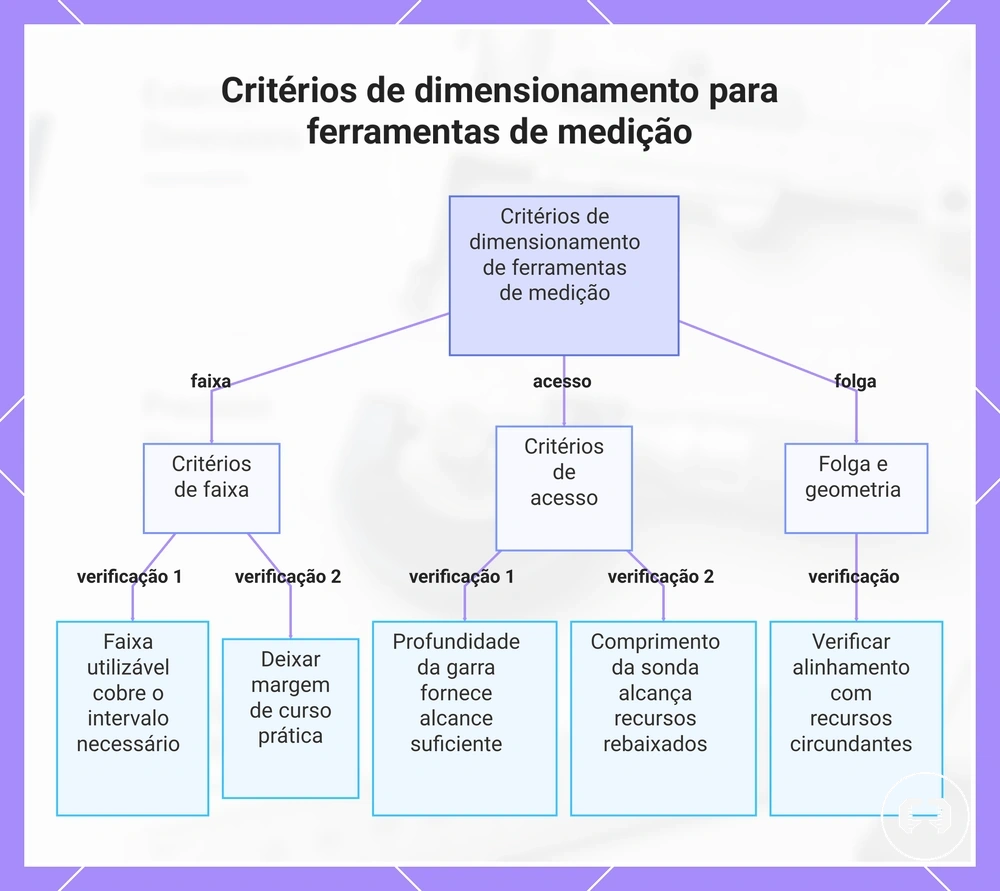

Este gráfico descreve os três critérios principais a verificar ao selecionar uma ferramenta de medição: faixa utilizável, acesso físico (profundidade da garra e alcance da sonda) e folga com a geometria da peça.

Exigência de tolerância e resolução legível

A exigência de tolerância e a resolução legível devem ser avaliadas em conjunto ao determinar se uma medição é adequada para seu propósito pretendido. O incremento de leitura deve suportar a tolerância necessária, enquanto a repetibilidade ajuda a determinar se medições semelhantes permanecem consistentes. A exigência de tolerância fornece, portanto, o contexto para interpretar a resolução legível.

Quando a faixa de tolerância é estreita, a resolução legível por si só pode não ser suficiente se a legibilidade do operador ou a repetibilidade limitar a interpretação consistente. Um incremento de leitura mais fino pode suportar a medição somente quando estiver alinhado com o erro aceitável específico do contexto e a ferramenta puder produzir leituras repetíveis. Compare esses critérios em conjunto, em vez de confiar apenas no detalhe do visor.

Critério	Papel na decisão
Incremento de leitura e resolução legível	Devem corresponder à exigência de tolerância para que o incremento do visor ou da escala suporte a tolerância necessária.
Repetibilidade	Mostra se medições semelhantes permanecem consistentes sob condições comparáveis.
Implicação para a decisão	A adequação depende da relação entre a faixa de tolerância, a legibilidade do operador, a repetibilidade e o erro aceitável específico do contexto, e não apenas de um detalhe mais fino do visor.

Famílias de ferramentas para necessidades de medição

Famílias de ferramentas devem ser associadas à necessidade de medição, em vez de selecionadas apenas pelo nome da categoria. A família de ferramentas adequada depende do recurso de medição, condição do material, alcance, acesso, tolerância e qualquer restrição que afete o resultado da decisão. Uma família de instrumentos de medição amplamente útil pode ser suficiente para tarefas gerais, enquanto um tipo de ferramenta especializado pode ser mais seguro quando uma restrição específica limita a medição confiável.

Recursos de medição e acesso físico ajudam a distinguir famílias de ferramentas. Paquímetros podem atender medições internas, externas, de profundidade e de degrau em muitas tarefas gerais, enquanto micrômetros são frequentemente considerados quando dimensões pequenas e verificações repetíveis exigem controle mais rigoroso. Medidores de profundidade, indicadores e calibradores tornam-se mais relevantes quando profundidade, alinhamento ou outra restrição especializada é a principal necessidade de medição.

Use a comparação abaixo para relacionar a necessidade de medição a uma categoria de adequação adequada, em vez de tratar uma família de ferramentas como universalmente apropriada. Para uma comparação mais ampla de categorias, comparar ferramentas por tipo de uso.

Família de ferramentas	Necessidade de medição ideal	Principal restrição	Sinal para decisão
Paquímetros	Medições internas, externas, de profundidade e de degrau	Requisitos de acesso, alcance e tolerância	Adequado quando uma única ferramenta pode atender a múltiplos recursos de medição.
Micrômetros	Dimensões pequenas e verificações repetíveis	Alcance de medição limitado	Considere quando for necessário controle mais rigoroso de uma dimensão específica.

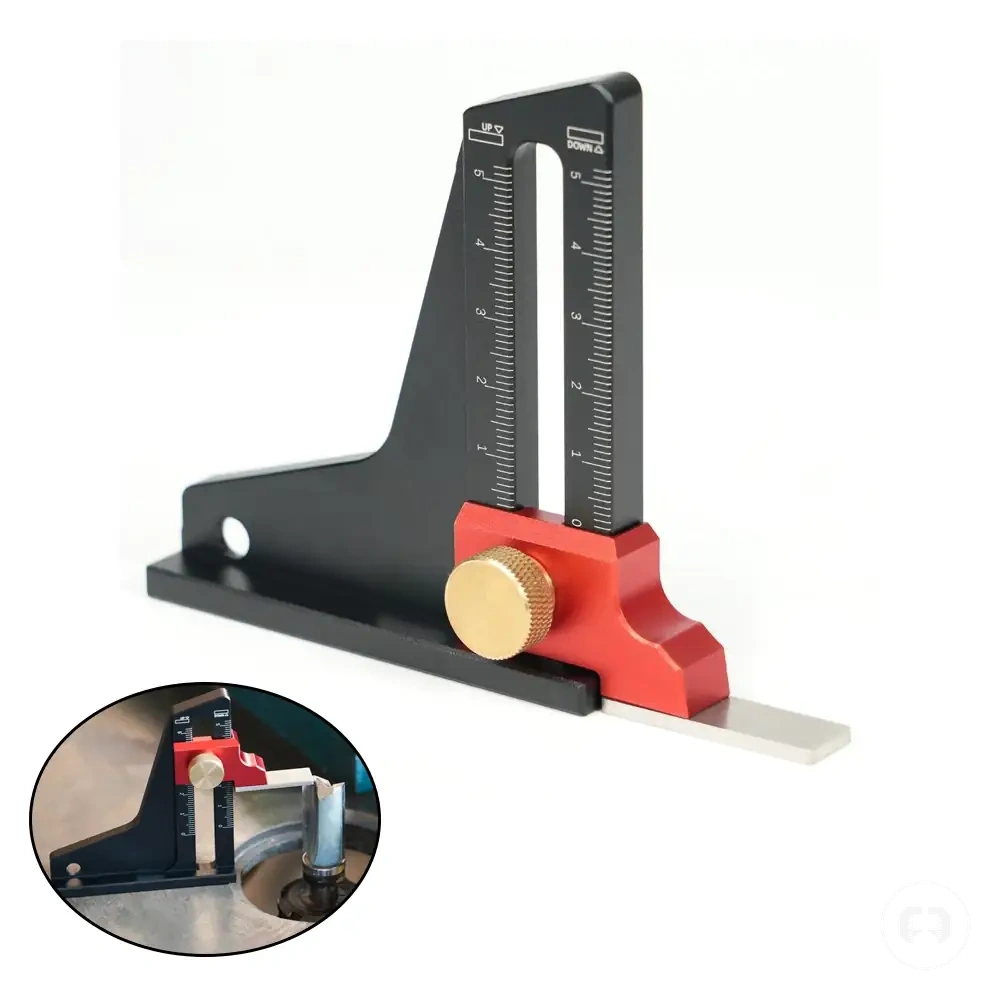

Medidores de profundidade	Medições de profundidade	Alcance da sonda e folga	Considere quando a profundidade for o principal recurso de medição.
Indicadores e calibradores	Alinhamento, comparação ou tarefas de medição especializadas	Configuração específica da aplicação	Útil quando a necessidade de medição depende de uma restrição especializada.

Selecione a família de ferramentas associando a necessidade de medição à restrição principal, em vez de assumir que um tipo de ferramenta se ajusta a toda tarefa. Uma ferramenta mais especializada pode ser mais segura somente quando o acesso ao recurso, a tolerância, a repetibilidade ou outra condição de medição a justificar. Para a próxima etapa no processo de decisão, consulte como escolher ferramentas de medição.

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis. Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.

Paquímetros para verificações internas, externas, de profundidade e de degrau

Paquímetros são adequados para verificações internas, externas, de profundidade e de degrau quando a necessidade de medição pode ser atendida por meio das pontas de medição, haste de profundidade e faces de degrau dentro do alcance útil da ferramenta. São úteis quando um instrumento de medição precisa alternar entre modos de contato sem mudar de família de ferramentas. A adequação do paquímetro é local ao recurso, à folga de acesso e à qualidade de leitura necessária.

Para verificações internas e externas, as pontas de medição devem fazer contato estável enquanto o alinhamento do operador mantém a leitura consistente. Para verificações de profundidade, a haste de profundidade deve atingir o fundo do recurso a partir de uma face de referência estável, e para verificações de degrau, a ferramenta deve se assentar corretamente contra a face do degrau. Paquímetros podem ser insuficientes quando a folga de acesso é limitada, o alcance ou a resolução necessários estão além da capacidade da ferramenta, ou a medição exige repetibilidade mais especializada do que uma verificação geral com paquímetro pode fornecer.

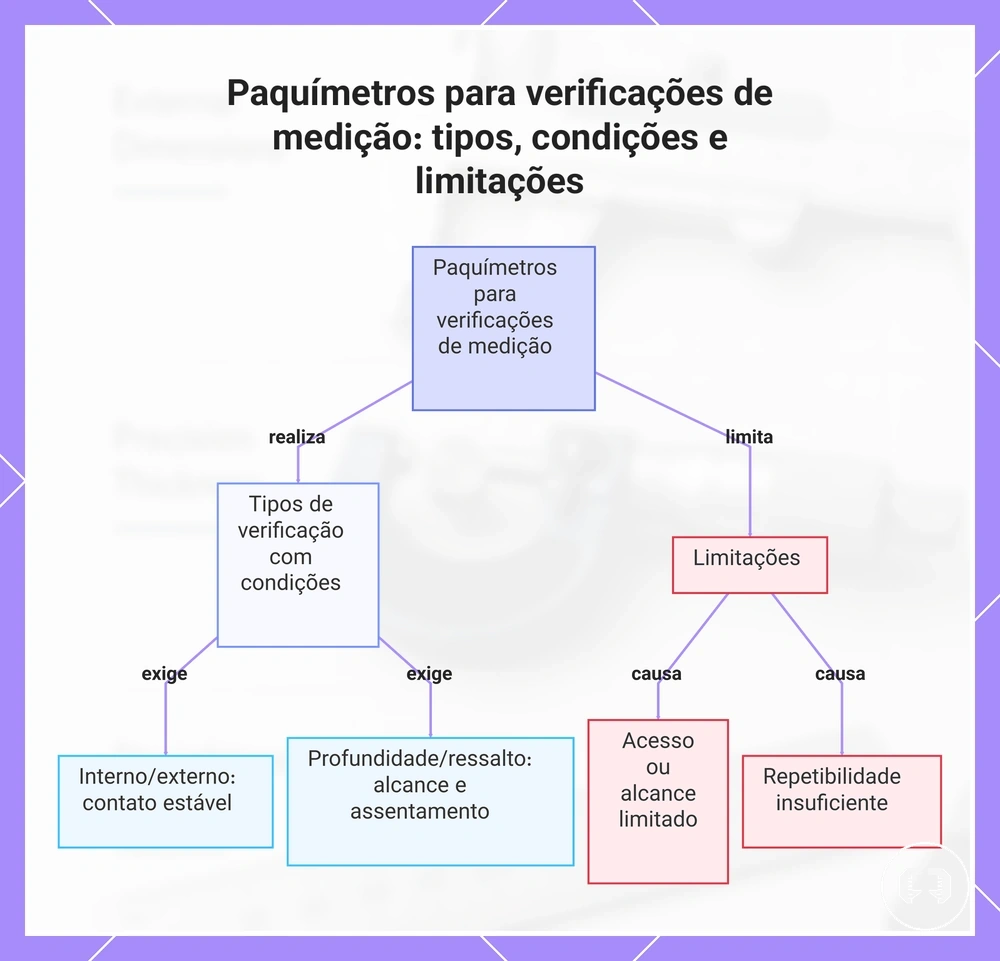

Este gráfico descreve as principais verificações de medição que os paquímetros podem realizar, as condições necessárias para cada uma e as principais limitações que podem tornar os paquímetros insuficientes.

Micrômetros e calibradores para dimensões pequenas e verificações repetíveis

Micrômetros e calibradores são adequados para dimensões pequenas e verificações repetíveis quando a geometria de contato controlada e a configuração consistente são mais importantes que a versatilidade de uso geral. Micrômetros usam faces de contato definidas, enquanto calibradores dependem de referências de calibrador para repetir a mesma condição de medição. Esta abordagem pode ser mais adequada quando a exigência de tolerância depende de verificações repetíveis de dimensões pequenas.

A repetibilidade e a geometria de contato orientam esta escolha.

Subtipo de ferramenta	Critério principal de seleção	Limitação local
Micrômetros	Faces de contato controladas para dimensões pequenas e verificações repetíveis	Pode ser menos adequado quando acesso mais amplo ou múltiplos modos de medição são necessários.
Calibradores	Referências de calibrador e configuração repetível para medição repetida	A adequação depende da tarefa de medição e da condição de referência, em vez de substituir ferramentas de uso geral.

A geometria de contato, a configuração repetível e a estabilidade de peças pequenas podem suportar medição consistente quando correspondem à aplicação. Micrômetros e calibradores podem ser adequados quando a exigência de tolerância justifica um método de medição mais controlado, mas a escolha depende do recurso a ser medido e das limitações da tarefa de medição.

Quando uma ferramenta de medição não é suficiente

Uma ferramenta de medição pode não ser suficiente quando um único instrumento não consegue atender ao acesso ao recurso, comportamento do material, alcance e tolerância dentro da mesma tarefa de medição. Múltiplas ferramentas são justificadas por diferentes restrições de medição, e não por possuir mais equipamentos. Uma ferramenta de suporte é adequada somente quando uma capacidade ausente ou uma leitura de verificação é necessária para melhorar a confiança.

Quando uma tarefa combina verificações internas e de profundidade, peças pequenas com exigência de tolerância mais rigorosa ou superfícies sensíveis a material, uma segunda ferramenta pode fornecer a capacidade ausente em vez de substituir a primeira. Um único paquímetro pode ser suficiente para tarefas gerais de medição, enquanto um micrômetro, calibrador ou ferramenta de profundidade de suporte pode ser útil quando a geometria de contato, a configuração repetível ou uma leitura de verificação se tornam mais importantes. Se você precisar de uma orientação inicial mais simples antes de decidir se outra ferramenta é necessária, consulte beginner-friendly precision measuring tools.

Use esta lista de verificação para decidir se uma ferramenta de suporte é justificada:

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis. Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.

• Acesso ao recurso — Uma ferramenta de medição consegue alcançar todos os recursos de medição necessários?
• Comportamento do material — A peça de trabalho exige um método de contato diferente devido à sua superfície ou resposta do material?
• Alcance e tolerância — O alcance ou a tolerância necessários excedem a capacidade prática da ferramenta atual?
• Leitura de verificação — Um segundo método de medição melhoraria a confiança no resultado?
• Decisão de iniciante — A limitação é causada pela tarefa de medição, em vez de falta de familiaridade com a abordagem de medição?

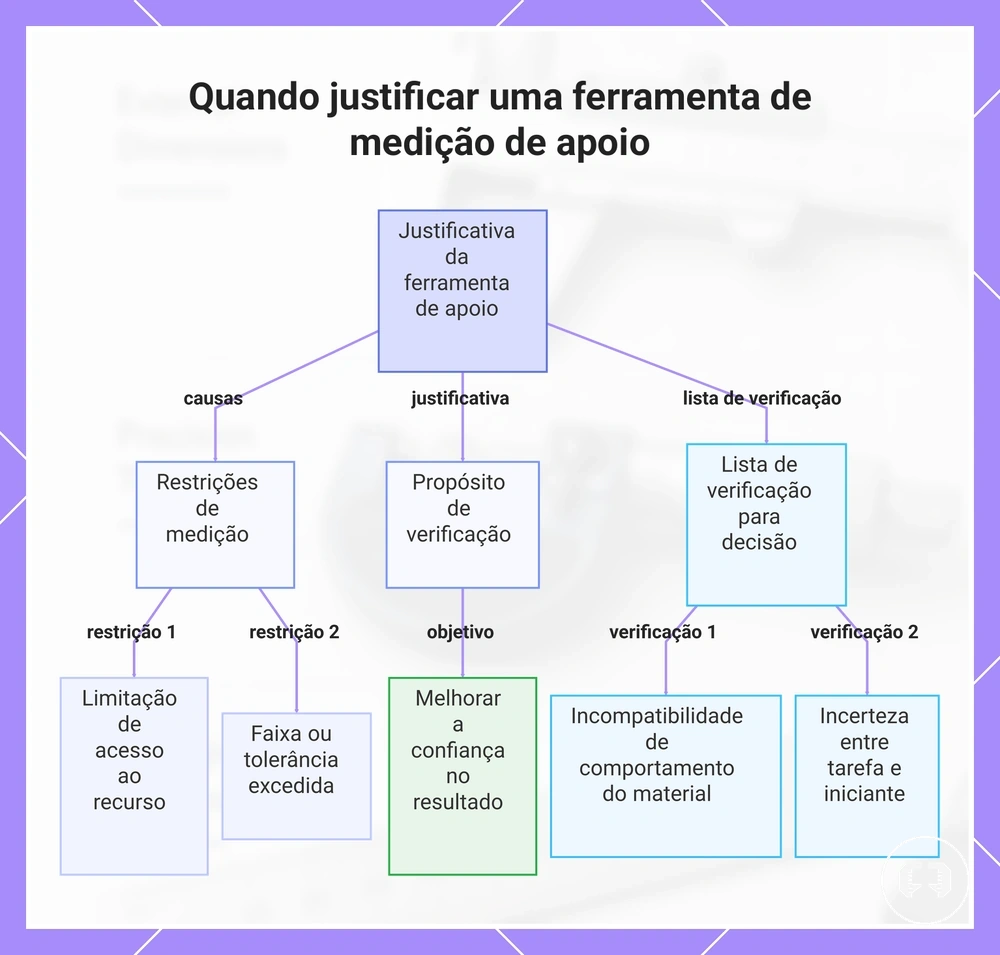

Este gráfico mostra as principais restrições que justificam o uso de uma ferramenta de medição de apoio, ajudando você a decidir quando um único instrumento é insuficiente.
