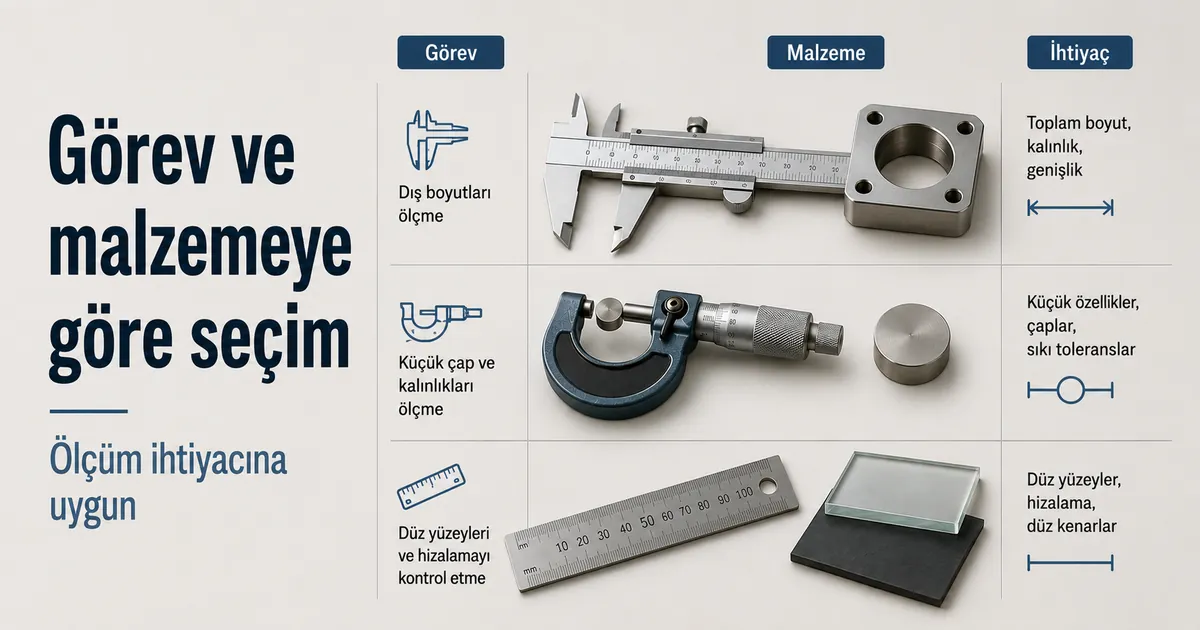

Görev, malzeme ve ölçüm ihtiyacına göre hassas ölçüm aleti uyumluluğu

Hassas ölçüm aleti uyumluluğu, bir ölçüm bağlamı ile aletin kullanılabilir ve tekrarlanabilir bir okuma üretme yeteneği arasındaki uyumu ifade eder. Aletin görev gereksinimlerine, iş parçasının malzeme davranışına ve belirli ölçüm ihtiyacına ne kadar iyi uyum sağladığına bağlıdır. Pratikte uyumluluk, yalnızca aletin sabit bir özelliği değil, erişim, aralık, çözünürlük ve tolerans gereksinimleri tarafından şekillendirilen bir durumdur.

Gerçek kullanım durumlarında uyumluluk, ölçümün küçük parçalar, sınırlı erişim veya iç, dış ya da derinlik kontrolleri gibi farklı ölçüm türlerini içermesine bağlı olarak değişir. Stabil bir okuma, aletin yüzeye nasıl temas ettiğine, hizalama için ne kadar alan bulunduğuna ve malzemenin metal gibi sert mi yoksa ahşap veya yumuşak bileşenler gibi daha sıkıştırılabilir mi olduğuna bağlı olabilir. Bu faktörler, ölçümün tekrarlanan denemelerde tutarlı kalıp kalmadığını etkiler.

Bu nedenle uyumluluk, evrensel bir uyum varsaymak yerine ölçüm koşullarını alet yeteneğiyle eşleştirerek belirlenir. Görev karmaşıklığı, malzeme davranışı veya tolerans gereksinimleri değiştiğinde, bir hassas ölçüm aletinin uygunluğu da değişebilir. Bu bölüm, uyumluluğun nasıl değerlendirilmesi gerektiğini tanımlayan ölçüm bağlamı değişkenlerinin yapılandırılmış bir görünümünü hazırlar.

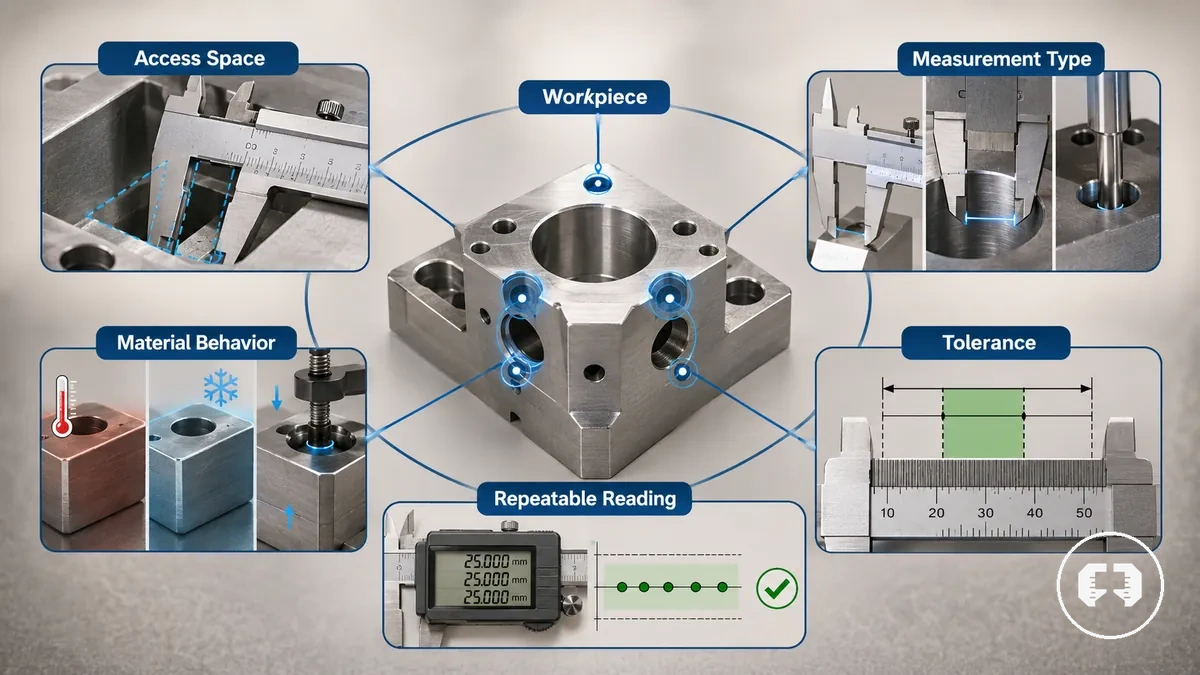

Alet uyumluluğunu tanımlayan ölçüm bağlamı

Ölçüm bağlamı, hassas ölçüm aletlerinin kullanılabilir ve tekrarlanabilir bir okuma üretip üretemeyeceğini belirleyen koşullar kümesidir. Alet uyumluluğunun iş parçası, ölçüm türü, erişim alanı, tolerans gereksinimi ve malzeme davranışıyla nasıl ilişkili olduğunu tanımlar. Pratikte, belirli bir durumda stabil ve tekrarlanabilir bir okumanın elde edilip edilemeyeceğini kontrol eden uyum koşullarını çerçeveler.

Sınırlı erişim alanı, karışık malzeme davranışı veya dar tolerans gereksinimi olan bir iş parçası, ölçümün nasıl yapılması gerektiğini değiştirir. İç, dış veya derinlik bazlı kontrol gibi ölçüm türü, hassas ölçüm aletlerinin yüzey ve okuma yöntemiyle nasıl etkileşime girdiğini daha da etkiler. Karmaşık durumlarda, kullanıcılar uyum koşullarına göre seçimi daraltmadan önce daha geniş bir alet kategorileri bağlamı için hassas ölçüm aletlerine kısa bakış sayfasına başvurabilir.

• İş parçası durumu — yüzey kararlılığının tekrarlanabilir bir okumayı destekleyip desteklemediğini veya değişkenlik getirip getirmediğini tanımlar.
• Ölçüm türü — iç, dış veya derinlik okuma yöntemlerinin gerekip gerekmediğini belirler.
• Erişim alanı — aletin ölçüm noktasıyla fiziksel olarak hizalanıp hizalanamayacağını etkiler.
• Tolerans gereksinimi — okumanın kabul edilebilir değişkenliğe göre ne kadar hassas olması gerektiğini belirler.
• Malzeme davranışı — deformasyonu, direnci ve ölçüm tutarlılığını etkiler.
• Çözünürlük ve okuma yöntemi — küçük farklılıkların ne kadar net yorumlanabileceğini etkiler.
• Genel uyum koşulları — bağlam içinde alet uyumluluğunu belirlemek için tüm değişkenleri birleştirir.

Bu bölüm, tek tek alet türlerini sıralamak yerine uyum koşullarını değerlendirir, çünkü uyumluluk evrensel bir alet seçim kuralına değil, ölçüm bağlamı değişkenlerinin nasıl etkileşime girdiğine bağlıdır.

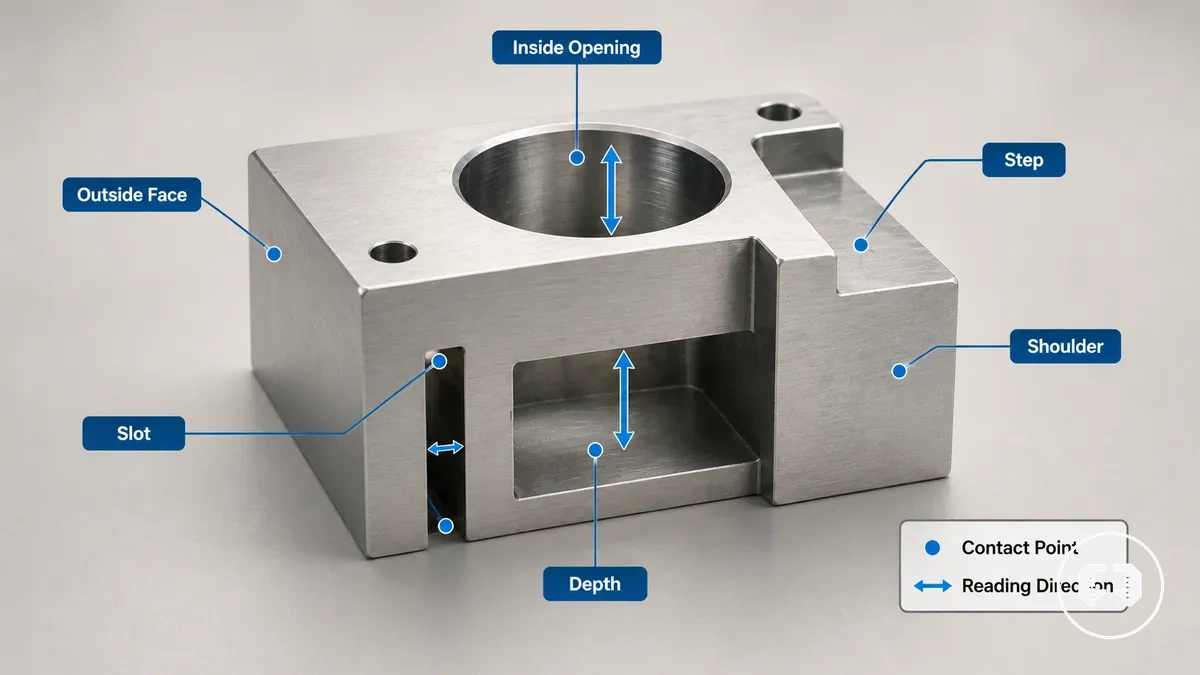

Aletin ulaşması gereken ölçüm özellikleri

Ölçüm özellikleri, doğruluk veya fiyat önem kazanmadan önce hassas bir ölçüm aletinin fiziksel ve işlevsel olarak ulaşması gereken şeyi tanımlar. Alet uyumluluğu, öncelikle iş parçasında gerekli temas noktasına ulaşmaya ve doğru okuma yönünü takip etmeye bağlıdır. Ölçüm performansı değerlendirilmeden önce özellik erişimi onaylanmalıdır.

Dış yüzeyler genellikle doğrudan temasa izin verirken, iç açıklıklar iç erişim ve kontrollü hizalama gerektirir. Derinlik, kademe, omuzlar, kanallar, küçük parçalar ve sınırlı temas alanlarının her biri, gerekli temas noktasını, okuma yönünü ve alet erişimini değiştirir. Dar bir kanal veya gömme omuz, ölçüm ihtiyacı aksi halde benzer olsa bile, açık bir dış yüzeyden farklı bir erişim yeteneği gerektirebilir.

Aşağıdaki tablo, yaygın ölçüm özelliklerini ürün türüne göre değil, erişim gereksinimine göre gruplandırır. Farklı özellik-erişim koşulları farklı alet ailelerine yol açabilir; daha geniş kategori rehberliği için hassas ölçüm aleti türleri sayfasına bakın.

Ulaşılması gereken özellik	Temas veya erişim gereksinimi	Kontrol edilecek alet yeteneği	Karar etkisi
Dış yüzeyler	Doğrudan yüzey teması	Stabil dış erişim	Basit ölçümü destekler
İç açıklıklar	İç erişim	İç ölçüm erişimi	İçe doğru temas gerektirir
Derinlik	Dikey temas yolu	Derinlik ölçüm yeteneği	Tutarlı erişime bağlıdır
Kademe ve omuzlar	Ofset ölçüm yüzeyi	Kenar temas hizalaması	Kontrollü konumlandırma gerektirir
Kanallar	Dar temas alanı	Sınırlı alet erişimi	Ölçüm erişimini sınırlayabilir
Küçük parçalar ve sınırlı temas alanları	Sınırlı temas noktası	Kontrollü ölçüm erişimi	Ölçüm riskini artırabilir

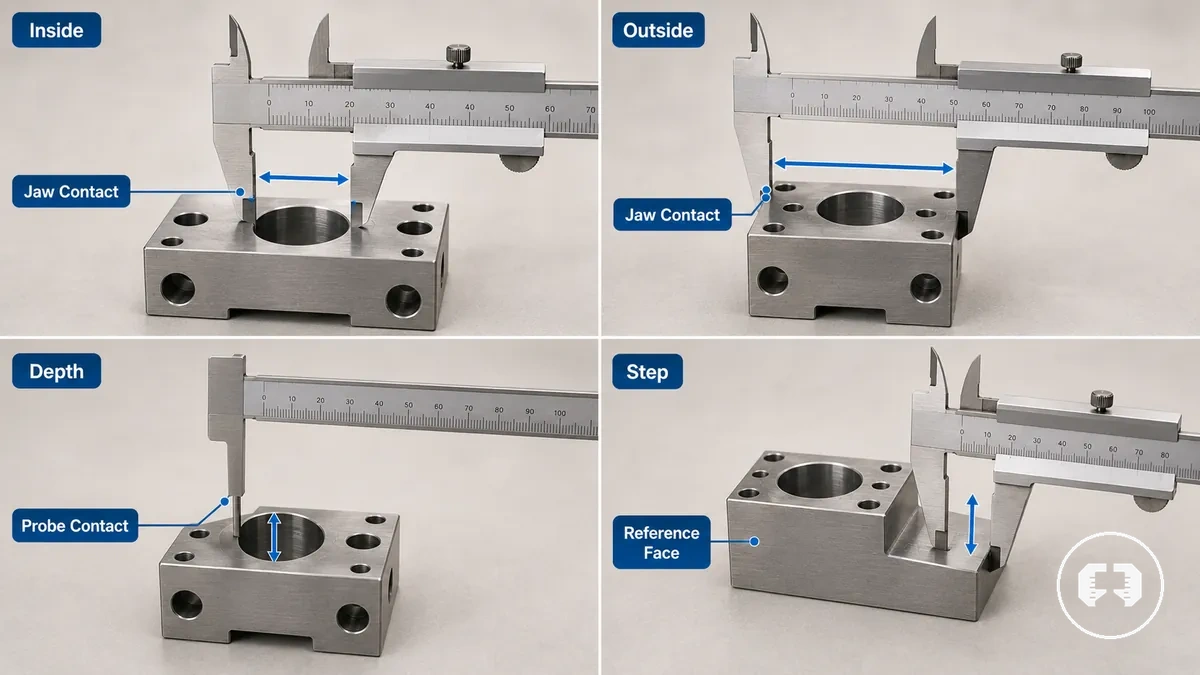

İç, dış, derinlik ve kademe ölçümleri

İç, dış, derinlik ve kademe ölçümleri farklı temas referansları ve hizalama yöntemleri kullanır. İç ölçüm ve dış ölçüm çene temasına dayanırken, derinlik ölçümü prob teması kullanır ve kademe ölçümü stabil bir referans yüzeye bağlıdır. Temas yönü, alet adını değil, ölçüm yöntemini belirler.

Dört ölçüm modu, temas yöntemi, hizalama ve referans yüzey açısından farklılık gösterir; temas değiştiğinde bu durum okuma kararlılığını etkileyebilir. Aşağıdaki karşılaştırma, alet seçimine girmeden yerel temas gereksinimlerini ve temel okuma riskini özetler.

• İç ölçüm — İç yüzeylerde çene teması; temel okuma riski, açıklık içinde yanlış hizalamadır.
• Dış ölçüm — Dış yüzeylerde çene teması; temel okuma riski, dengesiz temas veya eğik hizalamadır.
• Derinlik ölçümü — Bir referans yüzeyden prob teması; temel okuma riski, dengesiz prob hizalamasıdır.
• Kademe ölçümü — Referans yüzey, kademe temasını destekler; temel okuma riski, referans yüzeyin tutarlı şekilde oturmaması durumunda azalan okuma kararlılığıdır.

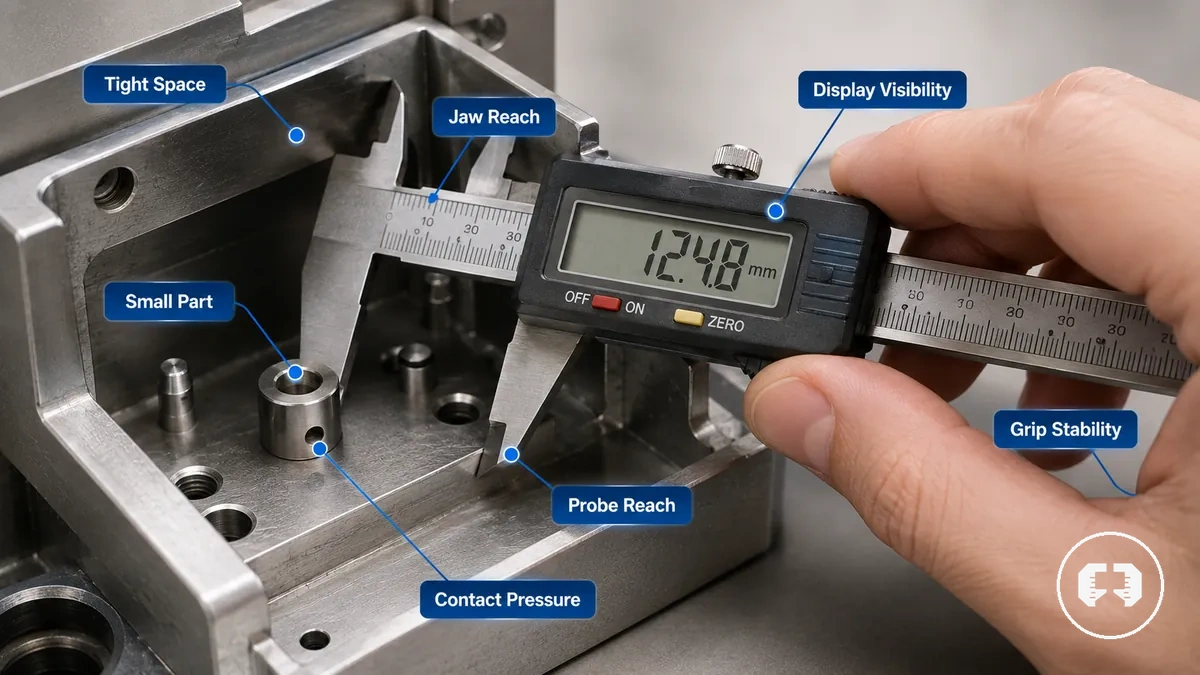

Küçük parçalar, dar alanlar ve sınırlı temas alanları

Dar alanlarda küçük parçalar ölçülürken uyumluluk, aletin kontrolü azaltmadan veya iş parçasını rahatsız etmeden temas noktasına ulaşıp ulaşamayacağına bağlıdır. Sınırlı erişim, çene erişimini, prob erişimini ve kullanım koşullarını değiştirir; bu nedenle bir ölçüme güvenmeden önce temas, ekran görünürlüğü ve tekrarlanabilirlik değerlendirilmelidir.

Sınırlı temas alanları, tutuş kararlılığı, görüş açısı veya temas basıncı kullanım sırasında değiştiğinde stabil ölçümü zorlaştırabilir. Bir alet, yalnızca çene erişimi veya prob erişimi sınırlı çalışma alanına uyuyorsa ve ekran görünürlüğü hizalamayı değiştirmeden net kalıyorsa uygun olabilir. Aşırı temas basıncı veya küçük parçaların hareketi, sınırlı erişimin stabil teması kısıtladığı durumlarda tekrarlanabilirliği azaltabilir.

Sınırlı erişim koşullarında ölçüm yapmadan önce aşağıdakileri doğrulayın:

• Ulaşım — Çene erişimi veya prob erişiminin ölçüm noktasına engelsiz ulaşabildiğini doğrulayın.
• Kararlılık — Tutuş kararlılığının iş parçasının temas sırasında kaymasını önlediğini kontrol edin.
• Görünürlük — Ekran görünürlüğünün, hizalamayı korurken okumanın görülmesine izin verdiğinden emin olun.
• Basınç — Teması sürdürmeye ve iş parçasını rahatsız etme riskini azaltmaya yetecek kadar temas basıncı uygulayın.
• Tekrarlanabilirlik — Erişim sınırlı olduğunda tutarlılığı doğrulamak için ölçümü aynı temas koşulları altında tekrarlayın.

Alet uyumunu etkileyen malzeme ve yüzey koşulları

Malzeme davranışı, ölçüm türü aynı kalsa bile alet uyumunu değiştirebilir. Yüzey koşulu temas basıncını, temas noktasındaki aşınmayı ve tekrarlanabilirliği etkiler; bu nedenle aynı ölçüm görevi, farklı iş parçası malzemeleri için farklı kullanım gerektirebilir. Malzeme davranışı, ayrı bir husus olmaktan ziyade alet uyumu kararının bir parçası haline gelir.

İşlenmiş yüzeye sahip metal ölçülürken yüzey kalitesi, çapaklar, pürüzlü yüzeyler veya kaplamalar temasın nasıl kurulduğunu ve sürdürüldüğünü değiştirebilir. Buna karşılık, ahşap veya başka bir yumuşak malzeme, temas basıncına sıkışma riski ile yanıt verebilir; bu durum tekrarlanabilirliği etkileyebilir ve basıncın iş parçasına uygun olmaması durumunda yüzey hasarı olasılığını artırabilir. Sert yüzeyler ve sıkıştırılabilir yüzeyler bu nedenle farklı temas kullanımı gerektirir çünkü malzeme davranışları ölçümü farklı şekilde etkiler.

Malzeme durumu	Ölçüm etkisi	Alet uyumu kararı
İşlenmiş yüzeye sahip metal	Yüzey kalitesi, çapaklar, pürüzlülük veya kaplamalar temas tutarlılığını etkileyebilir	Yüzey koşuluna uygun ve tekrarlanabilirliği destekleyen temas kullanın
Ahşap veya yumuşak malzeme	Yüksek temas basıncıyla sıkışma riski ve olası yüzey hasarı artabilir	Malzeme davranışına ve ölçüm ihtiyacına uygun ölçüm basıncı kullanın

Ölçüm sonuçları değiştiğinde, ölçüm yaklaşımını değiştirmeden önce malzeme davranışını gözden geçirin. Temas basıncını yüzey koşuluna uygun hale getirmek, iş parçası stabil kaldığında ve temas yöntemi malzeme için uygun olduğunda tekrarlanabilirliği artırabilir.

Metal, işlenmiş parçalar ve sert iş yüzeyleri

Metal, işlenmiş parçalar ve sert bir yüzey ölçülürken güvenilir bir okuma için stabil temas ve dikkatli hizalama temel yerel koşullardır. İşlenmiş bir yüzey tutarlı teması destekleyebilirken, tolerans gereksinimi ölçüm için daha yüksek çözünürlüğe ihtiyaç olup olmadığını belirler. Yüzey koşulu tekrarlanabilirliği etkileyebileceğinden stabil temas temel kriter olarak kalır.

Okumalar değiştiğinde, ölçüm yaklaşımını değiştirmeden önce metal yüzeyi inceleyin. Çapaklar, pürüzlü kenarlar veya yüzey kalitesindeki değişiklikler hizalamayı etkileyebilir ve okuma hatası riskini artırabilir; yakın zamandaki elleçleme veya temas aşınmasından kaynaklanan ısı ise bazı durumlarda ölçüm koşullarını etkileyebilir. Daha yüksek çözünürlüklü bir alet, her metal ölçümü için değil, yalnızca tolerans gereksinimi bunu haklı çıkardığında uygun olabilir.

• Yüzey kalitesi — Daha pürüzsüz bir işlenmiş yüzey, daha tutarlı temas ve hizalama sağlayabilir.
• Çapaklar — Çapaklar veya pürüzlü kenarlar temas noktalarını etkileyebilir ve bir okuma yorumlanmadan önce dikkate alınmalıdır.
• Termal etkiler — Yakın zamandaki elleçlemeden kaynaklanan ısı, iş parçası stabilize olana kadar ölçüm koşullarını etkileyebilir.
• Hizalama — Tolerans gereksinimi daha yüksek olduğunda tekrarlanabilirliği desteklemek için sert iş parçasıyla stabil teması koruyun.

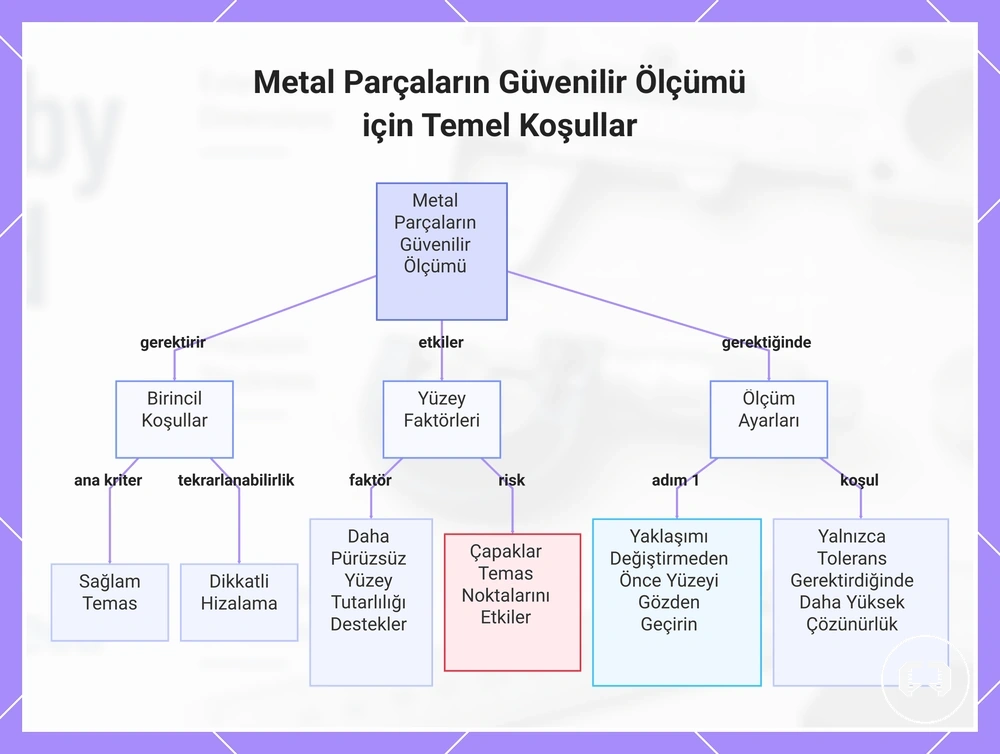

Bu grafik, metal, işlenmiş parçalar ve sert iş yüzeylerinde güvenilir ölçümler elde etmek için birincil koşulları, yüzey faktörlerini ve ayar adımlarını gösterir.

Ahşap, yumuşak malzemeler ve basınca duyarlı yüzeyler

Ahşap, yumuşak malzemeler veya basınca duyarlı diğer yüzeyler ölçülürken, iş parçası temas altında deforme olabileceğinden ölçüm basıncı okumayı etkileyebilir. Yüzey dokusu, damar yapısı, esnek parçalar ve nem de malzemeye ve yüzey durumuna bağlı olarak temas koşullarını etkileyebilir. Sert bir yüzeydeki keskin kenar okumasıyla karşılaştırıldığında, sıkıştırılabilir bir yüzey daha hassas yorumlama gerektirir çünkü sıkışma riski tekrarlanabilirliği etkileyebilir.

Okumalar değiştiğinde, öncelikle basınç tutarlılığının mı yoksa yüzey değişkenliğinin mi ölçümü etkilediğini değerlendirin. Ahşap damarı, yumuşak plastikler ve diğer esnek parçalar temasa farklı tepki verebilir ve ölçüm basıncı malzemenin direnebileceğinin üzerine çıktığında yüzeyde çökme meydana gelebilir. Tolerans beklentileri bu nedenle tüm malzemelerde aynı davranışı varsaymak yerine iş parçası koşulunu yansıtmalıdır.

Basınca duyarlı bir yüzeyde ölçümü yorumlamadan önce aşağıdakileri kontrol edin:

• Ölçüm basıncı — Gereksiz değişkenliği azaltmak için tutarlı temas uygulayın.
• Yüzey dokusu — Damar yapısı veya pürüzlü bir yüzeyin temas noktasını etkileyip etkilemediğini değerlendirin.
• Parça hareketi — Esnek parçaların ölçüm sırasında stabil kaldığını doğrulayın.
• Tolerans beklentileri — Sıkışma veya çökme tekrarlanabilirliği etkileyebileceğinde beklentileri malzeme koşuluna uygun hale getirin.

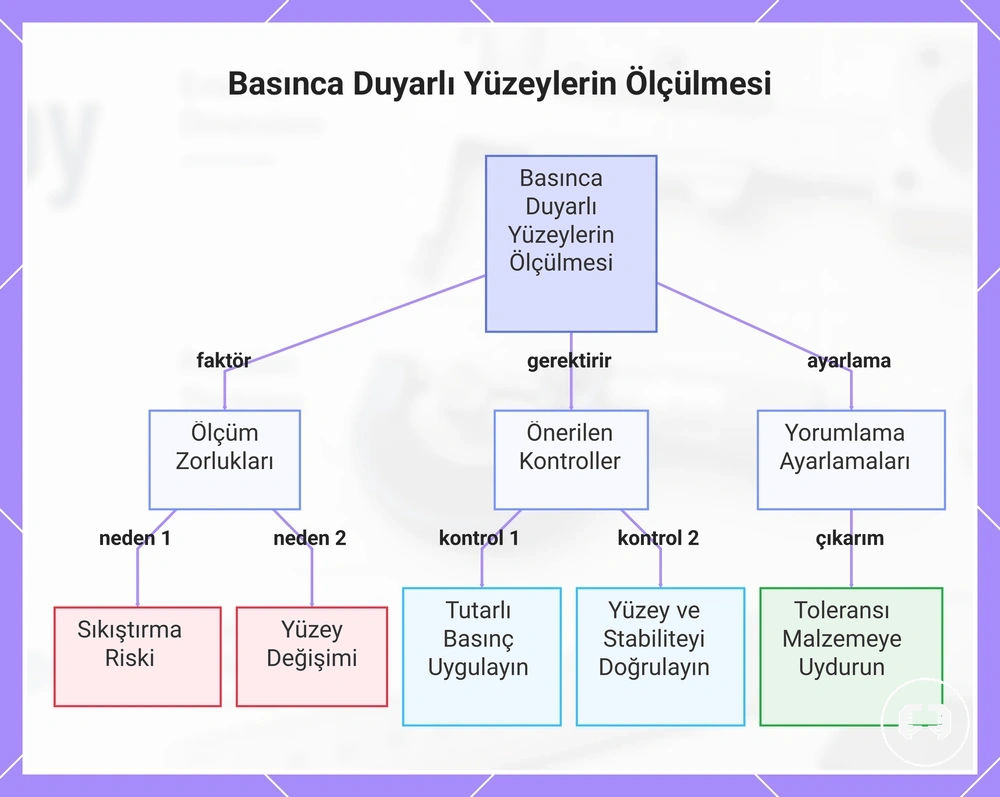

Bu grafik, sıkıştırılabilir yüzeylerde ölçüm doğruluğunu etkileyen ana faktörleri ve güvenilir okumalar sağlamak için önerilen kontrolleri gösterir.

Ölçüm ihtiyacı için aralık, çözünürlük ve tolerans sınırları

Ölçüm yeteneği, aletin aralığını, çözünürlüğünü ve toleransını gerekli ölçüm ve kabul edilebilir değişkenliğiyle eşleştirmeye bağlıdır. Bir ölçüm aleti, yalnızca bu kriterler bir değer göstermek yerine amaçlanan kararı desteklediğinde uygundur. Bu nedenle yetenek, tek bir özelliğe göre değil, ölçüm ihtiyacına göre değerlendirilmelidir.

Aralık, gerekli ölçümün stabil konumlandırma için pratik bir pay bırakırken kullanılabilir strok içine sığıp sığmadığını belirler. Ölçüm aralığı kullanılabilir strokun sonuna yaklaştığında, ölçüm koşullarına bağlı olarak tutarlı temas ve tekrarlanabilirlik daha zor hale gelebilir.

Çözünürlük okunabilir artışları belirlerken tolerans, yapılan karar için uygun kalan izin verilebilir değişkenliği tanımlar. Tekrarlanabilirlik, okumaların benzer koşullar altında tutarlı kalmasını doğrulamaya yardımcı olur. Bu ilgili kriterlerin daha ayrıntılı açıklaması için ölçüm aralığı ve tolerans faktörleri sayfasına bakın.

Daha yüksek çözünürlük tek başına yetersiz erişimi, hatalı teması veya uygun olmayan malzeme uyumunu telafi etmez; bu nedenle bu kriterler bağımsız olarak değil, birlikte değerlendirilmelidir.

Kriter	Kontrol edilecek şey	Neden önemli olduğu	Karar etkisi
Aralık	Gerekli ölçüm, kullanılabilir strok ve pratik pay içine sığar	Tam ölçüm kapsamını destekler	Ölçümün uygun şekilde tamamlanıp tamamlanamayacağını belirler
Çözünürlük	Okunabilir artışlar ölçüm ihtiyacıyla eşleşir	Anlamlı farklılıkların ayırt edilmesine yardımcı olur	Uygun olduğunda daha net karar vermeyi destekleyebilir
Tolerans	İzin verilebilir değişkenlik görev gereksinimleriyle eşleşir	Okumayı amaçlanan kararla ilgili tutar	Sonucun uygulama için yeterli olup olmadığını belirlemeye yardımcı olur
Tekrarlanabilirlik	Benzer koşullar altında tutarlı okumalar	Tekrarlanan ölçümler arasındaki değişkenliği azaltır	Ölçüm kararlarına olan güveni destekler

Ölçüm aralığı, strok payı ve prob erişimi

Ölçüm aralığı gerekli değeri kapsamalıdır, ancak fiziksel erişim de iş parçasına uygun olmalıdır. Uygun bir alet, pratik bir strok payı ile ölçüm noktasına erişmek için yeterli kullanılabilir aralığa, prob erişimine ve çene derinliğine ihtiyaç duyar. Ölçüm aralığı ölçeği tanımlarken, kullanılabilir aralık ölçümün gerçekten yapılıp yapılamayacağını belirler.

Boşluk sınırlı olduğunda veya iş parçası geometrisi fiziksel erişimi kısıtladığında, nominal aralık tek başına yeterli olmayabilir. Bir alet yeterli bir ölçüm aralığına sahip olabilir ancak prob erişimi, prob uzunluğu, çene derinliği veya mevcut boşluk sınırlıysa gömme bir özelliğe ulaşamayabilir. Bu boyutlandırma kriterlerini birlikte değerlendirin:

• Ölçüm aralığı ve kullanılabilir aralık — Gerekli ölçüm aralığının, pratik bir strok payı bırakarak kullanılabilir aralık içine sığdığını doğrulayın.
• Çene derinliği — Boğaz derinliği veya çene derinliğinin temas noktasına yeterli fiziksel erişim sağladığını kontrol edin.
• Prob erişimi — Ölçüm konumu gömme veya erişilmesi zor olduğunda prob uzunluğunun uygun olduğundan emin olun.
• Boşluk ve iş parçası geometrisi — Çevredeki özelliklerin aletin ölçüm alanına ulaşmasına ve hizalanmasına izin verdiğini doğrulayın.

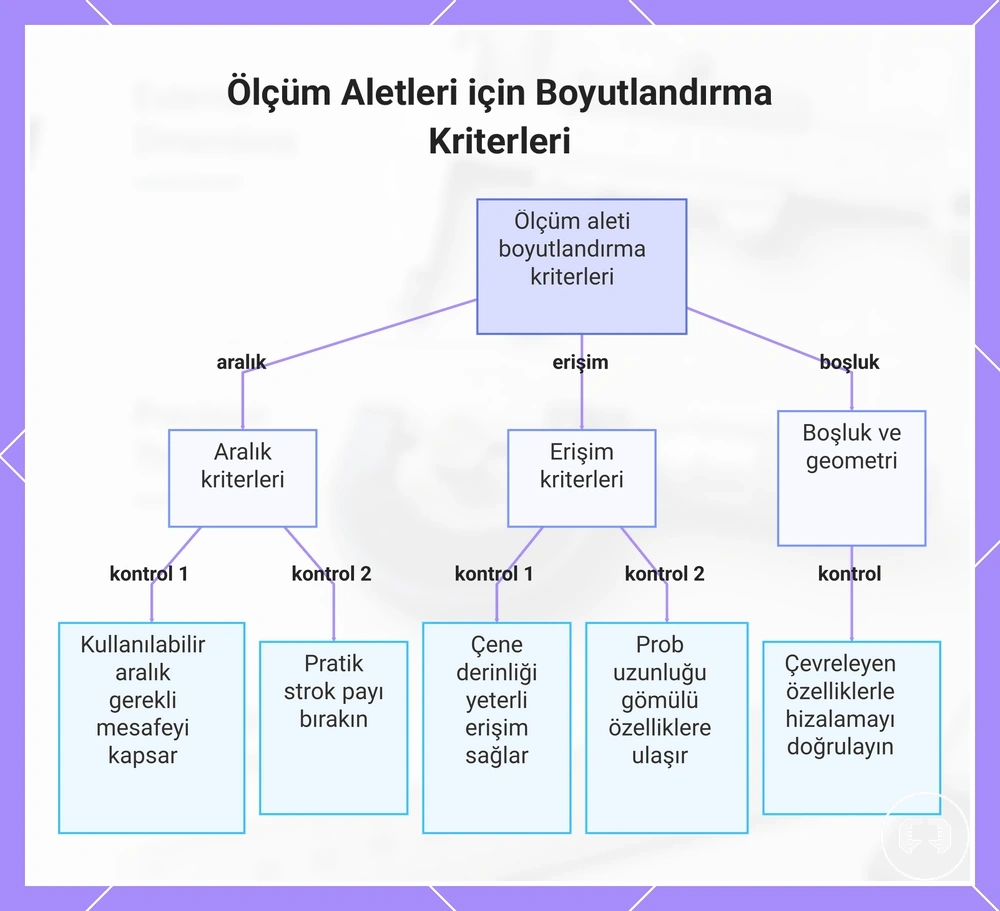

Bu grafik, bir ölçüm aleti seçerken kontrol edilmesi gereken üç temel kriteri özetler: kullanılabilir aralık, fiziksel erişim (çene derinliği ve prob erişimi) ve iş parçası geometrisi ile boşluk.

Tolerans gereksinimi ve okunabilir çözünürlük

Tolerans gereksinimi ve okunabilir çözünürlük, bir ölçümün amaçlanan amacına uygun olup olmadığı belirlenirken birlikte değerlendirilmelidir. Okuma artışı gerekli toleransı desteklemeli, tekrarlanabilirlik ise benzer ölçümlerin tutarlı kalıp kalmadığını belirlemeye yardımcı olur. Tolerans gereksinimi bu nedenle okunabilir çözünürlüğün yorumlanması için bağlam sağlar.

Tolerans aralığı dar olduğunda, operatör okunabilirliği veya tekrarlanabilirlik tutarlı yorumlamayı sınırlıyorsa, okunabilir çözünürlük tek başına yeterli olmayabilir. Daha ince bir okuma artışı, yalnızca bağlama özgü kabul edilebilir hatayla uyumlu olduğunda ve alet tekrarlanabilir okumalar üretebildiğinde ölçümü destekleyebilir. Bu kriterleri yalnızca ekran detayına güvenmek yerine birlikte karşılaştırın.

Kriter	Karar rolü
Okuma artışı ve okunabilir çözünürlük	Görüntülenen veya ölçek artışı gerekli toleransı destekleyecek şekilde tolerans gereksinimiyle eşleşmelidir.
Tekrarlanabilirlik	Benzer ölçümlerin karşılaştırılabilir koşullar altında tutarlı kalıp kalmadığını gösterir.
Karar çıkarımı	Uygunluk, yalnızca daha ince ekran detayından ziyade tolerans aralığı, operatör okunabilirliği, tekrarlanabilirlik ve bağlama özgü kabul edilebilir hata arasındaki ilişkiye bağlıdır.

Ölçüm ihtiyaçlarına göre alet aileleri

Alet aileleri, yalnızca kategori adına göre seçilmek yerine ölçüm ihtiyacına göre eşleştirilmelidir. Uygun alet ailesi, ölçüm özelliğine, malzeme durumuna, aralığa, erişime, toleransa ve karar sonucunu etkileyen her türlü kısıtlamaya bağlıdır. Genel amaçlı görevler için geniş kullanımlı bir ölçüm aleti ailesi yeterli olabilirken, belirli bir kısıtlama güvenilir ölçümü sınırladığında özel bir alet türü daha güvenli olabilir.

Ölçüm özellikleri ve fiziksel erişim, alet ailelerini ayırt etmeye yardımcı olur. Kumpaslar birçok genel görevde iç, dış, derinlik ve kademe ölçümlerini destekleyebilirken, mikrometreler genellikle küçük boyutlar ve tekrarlanabilir kontroller daha yakın kontrol gerektirdiğinde düşünülür. Derinlik mastarları, komparatörler ve göstergeler, derinlik, hizalama veya başka bir özel kısıtlama birincil ölçüm ihtiyacı olduğunda daha alakalı hale gelir.

Bir alet ailesini evrensel olarak uygun görmek yerine, ölçüm ihtiyacını uygun bir uyum kategorisiyle ilişkilendirmek için aşağıdaki karşılaştırmayı kullanın. Daha geniş bir kategori karşılaştırması için aletleri kullanım durumuna göre karşılaştırma sayfasına bakın.

Alet ailesi	En uygun ölçüm ihtiyacı	Ana kısıtlama	Karar sinyali
Kumpaslar	İç, dış, derinlik ve kademe ölçümleri	Erişim, aralık ve tolerans gereksinimleri	Tek bir aletin birden çok ölçüm özelliğini ele alabildiği durumlarda uygundur.
Mikrometreler	Küçük boyutlar ve tekrarlanabilir kontroller	Sınırlı ölçüm aralığı	Belirli bir boyutun daha sıkı kontrolü gerektiğinde düşünün.
Derinlik mastarları	Derinlik ölçümleri	Prob erişimi ve boşluk	Derinlik birincil ölçüm özelliği olduğunda düşünün.
Komparatörler ve göstergeler	Hizalama, karşılaştırma veya özel ölçüm görevleri	Uygulamaya özel kurulum	Ölçüm ihtiyacı özel bir kısıtlamaya bağlı olduğunda kullanışlıdır.

Bir alet türünün her göreve uyduğunu varsaymak yerine, ölçüm ihtiyacını belirleyici kısıtlamayla eşleştirerek alet ailesini seçin. Daha özel bir alet, yalnızca özellik erişimi, tolerans, tekrarlanabilirlik veya başka bir ölçüm koşulu bunu haklı çıkardığında daha güvenli olabilir. Karar sürecindeki bir sonraki adım için ölçüm aleti nasıl seçilir sayfasına bakın.

Aşağıdaki ürünler, mevcut seçenekleri karşılaştırmak için faydalı örneklerdir. Satın almadan önce uyumluluk kriterlerinin, özelliklerin ve ürün ayrıntılarının ihtiyacınıza uygun olduğundan emin olun.

Kumpaslar: iç, dış, derinlik ve kademe kontrolleri için

Kumpaslar, ölçüm ihtiyacı aletin kullanılabilir aralığı içindeki çeneler, derinlik çubuğu ve kademe yüzeyleri aracılığıyla karşılanabildiğinde, karma iç kontroller, dış kontroller, derinlik kontrolleri ve kademe kontrollerine uygundur. Bir ölçüm aletinin alet ailesini değiştirmeden temas modları arasında geçiş yapması gerektiğinde kullanışlıdır. Kumpas uygunluğu, özelliğe, erişim boşluğuna ve gerekli okuma kalitesine bağlıdır.

İç kontroller ve dış kontroller için, çeneler stabil temas kurmalı ve operatör hizalaması okumayı tutarlı tutmalıdır. Derinlik kontrolleri için derinlik çubuğu, stabil bir referans yüzeyden özelliğin tabanına ulaşmalıdır ve kademe kontrolleri için alet, kademe yüzeyine doğru şekilde oturmalıdır. Erişim boşluğu sınırlı olduğunda, gerekli aralık veya çözünürlük aletin kapasitesinin ötesinde olduğunda veya ölçüm, genel bir kumpas kontrolünün sağlayabileceğinden daha özel tekrarlanabilirlik gerektirdiğinde kumpaslar yetersiz kalabilir.

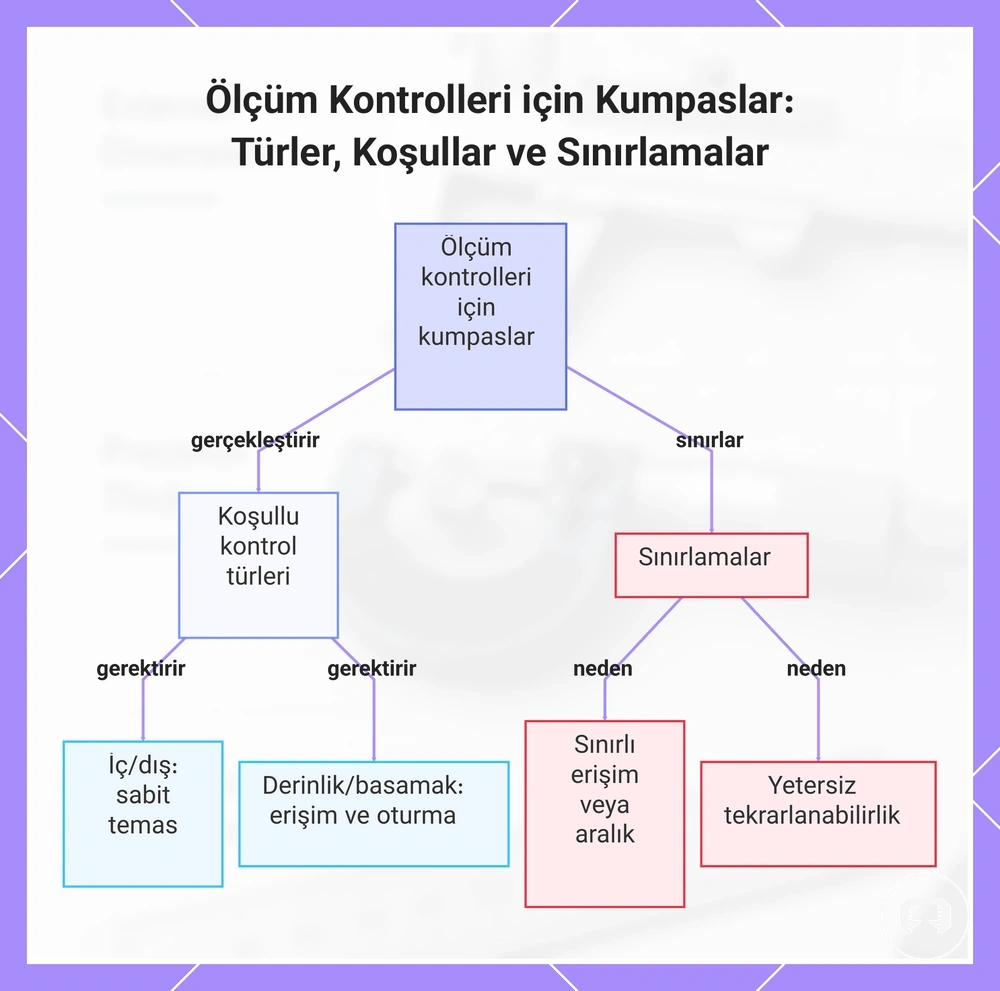

Bu grafik, kumpasların gerçekleştirebileceği temel ölçüm kontrollerini, her biri için gereken koşulları ve kumpasların yetersiz kalmasına neden olabilecek önemli sınırlamaları özetlemektedir.

Mikrometreler ve göstergeler: küçük boyutlar ve tekrarlanabilir kontroller için

Mikrometreler ve göstergeler, kontrollü temas geometrisi ve tutarlı kurulumun genel amaçlı çok yönlülükten daha önemli olduğu küçük boyutlar ve tekrarlanabilir kontroller için uygundur. Mikrometreler tanımlı temas yüzeyleri kullanırken, göstergeler aynı ölçüm koşulunu tekrarlamak için gösterge referanslarına dayanır. Bu yaklaşım, tolerans gereksinimi küçük boyutların tekrarlanabilir kontrollerine bağlı olduğunda daha uygun olabilir.

Tekrarlanabilirlik ve temas geometrisi bu seçimi yönlendirir.

Alet alt türü	Birincil seçim kriteri	Yerel sınırlama
Mikrometreler	Küçük boyutlar ve tekrarlanabilir kontroller için kontrollü temas yüzeyleri	Daha geniş erişim veya birden çok ölçüm modu gerektiğinde daha az uygun olabilir.
Göstergeler	Tekrarlanan ölçüm için gösterge referansları ve tekrarlanabilir kurulum	Uygunluk, genel amaçlı aletlerin yerini almaktan ziyade ölçüm görevine ve referans koşuluna bağlıdır.

Temas geometrisi, tekrarlanabilir kurulum ve küçük parça kararlılığı, uygulamayla eşleştiklerinde tutarlı ölçümü destekleyebilir. Mikrometreler ve göstergeler, tolerans gereksinimi daha kontrollü bir ölçüm yöntemini haklı çıkardığında uygun olabilir, ancak seçim ölçülen özelliğe ve ölçüm görevinin sınırlamalarına bağlıdır.

Bir ölçüm aletinin yeterli olmadığı durumlar

Bir ölçüm aleti, tek bir cihazın aynı ölçüm görevi içinde özellik erişimini, malzeme davranışını, aralığı ve toleransı karşılayamadığı durumlarda yeterli olmayabilir. Birden çok alet, daha fazla ekipmana sahip olmaktan ziyade farklı ölçüm kısıtlamalarıyla gerekçelendirilir. Destekleyici bir alet, yalnızca eksik bir yetenek veya güveni artırmak için bir doğrulama okuması gerektiğinde uygundur.

Bir görev, iç ve derinlik kontrollerini, daha dar tolerans gereksinimi olan küçük parçaları veya malzemeye duyarlı yüzeyleri birleştirdiğinde, ikinci bir alet ilkini değiştirmek yerine eksik yeteneği sağlayabilir. Tek bir kumpas genel ölçüm görevleri için yeterli olabilirken, temas geometrisi, tekrarlanabilir kurulum veya bir doğrulama okuması daha önemli hale geldiğinde destekleyici bir mikrometre, gösterge veya derinlik aleti faydalı olabilir. Başka bir aletin gerekli olup olmadığına karar vermeden önce daha basit bir başlangıç rehberliğine ihtiyacınız varsa, beginner-friendly precision measuring tools sayfasına bakın.

Destekleyici bir aletin gerekçelendirilip gerekçelendirilmediğine karar vermek için bu kontrol listesini kullanın:

Aşağıdaki ürünler, mevcut seçenekleri karşılaştırmak için faydalı örneklerdir. Satın almadan önce uyumluluk kriterlerinin, özelliklerin ve ürün ayrıntılarının ihtiyacınıza uygun olduğundan emin olun.

• Özellik erişimi — Bir ölçüm aleti gerekli her ölçüm özelliğine ulaşabiliyor mu?
• Malzeme davranışı — İş parçası, yüzeyi veya malzeme tepkisi nedeniyle farklı bir temas yöntemi gerektiriyor mu?
• Aralık ve tolerans — Gerekli aralık veya tolerans, mevcut aletin pratik kapasitesini aşıyor mu?
• Doğrulama okuması — İkinci bir ölçüm yöntemi sonuca olan güveni artırır mı?
• Başlangıç kararı — Sınırlama, ölçüm yaklaşımına aşina olmamaktan ziyade ölçüm görevinden mi kaynaklanıyor?

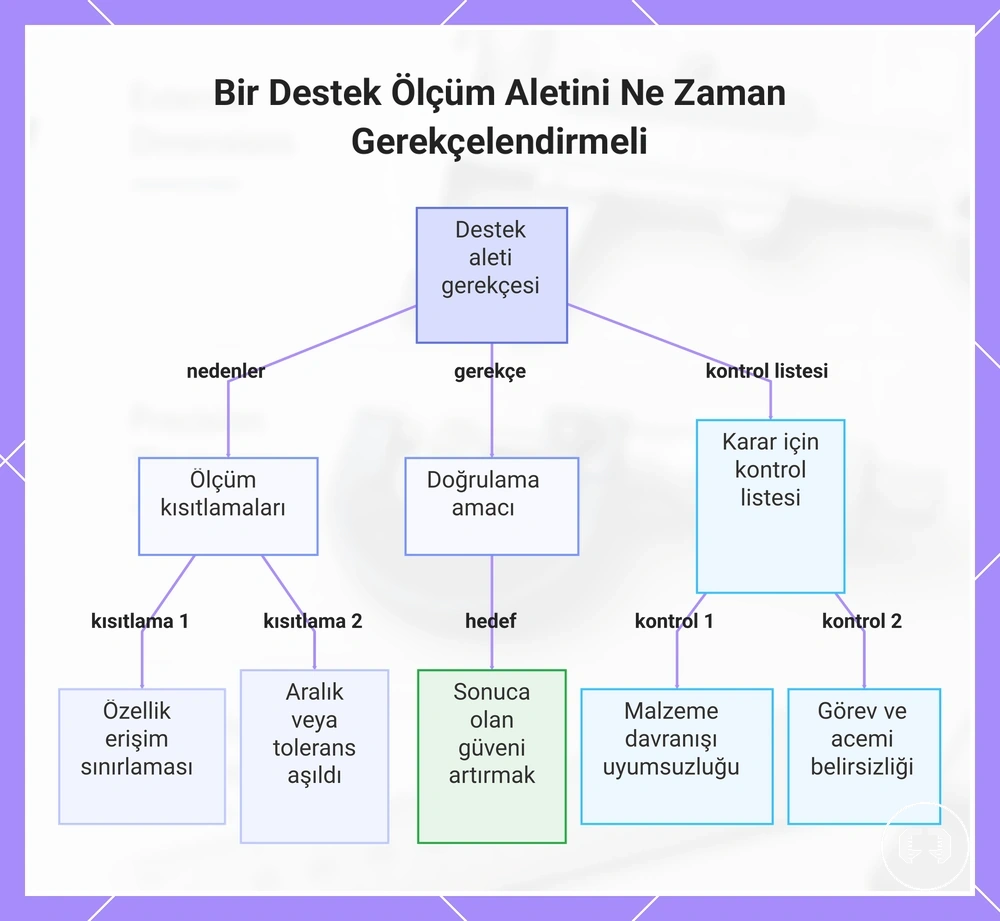

Bu grafik, tek bir ölçüm aletinin yetersiz olduğu durumlarda bir destek ölçüm aleti kullanmayı haklı çıkaran temel kısıtlamaları gösterir.
