Präzisionsmesswerkzeuge für genaue und wiederholbare Messungen einsetzen

Die Anwendung von Präzisionsmesswerkzeugen beginnt mit einem kontrollierten Messprozess, der vermeidbare Abweichungen reduziert, bevor ein Messwert akzeptiert wird. Genaue Messungen hängen von stabilen Bedingungen, korrekter Vorbereitung, kontrolliertem Kontakt, korrekter Handhabung, sorgfältigem Ablesen, Wiederholbarkeitsprüfungen und angemessenem Schutz nach dem Einsatz ab. Das Endergebnis kann je nach Werkzeugtyp, Werkstückmaterial, Bedienertechnik und Messumgebung variieren.

Präzisionsmesswerkzeuge unterstützen genaue und wiederholbare Messungen, wenn die Handhabung des Werkzeugs gleichbleibend ist. Ein Messschieber, eine Mikrometerschraube oder ein Messgerät können nur dann zuverlässige Ergebnisse liefern, wenn die Messflächen, das Werkstück und die Referenzbedingungen während des gesamten Messprozesses geeignet bleiben. Kleine Änderungen beim Kontakt, bei der Ausrichtung oder beim Ableseverhalten können das Risiko von Messfehlern erhöhen.

Sorgfältige Anwendung konzentriert sich darauf, jede Phase der Messung zu kontrollieren, anstatt sich allein auf das Werkzeug zu verlassen. Stabile Aufstellung, ordnungsgemäße Vorbereitung, korrekte Handhabung und diszipliniertes Ablesen wirken zusammen, um die Wiederholbarkeit zu verbessern. Das Wiederholen einer Messung unter denselben Bedingungen kann helfen zu bestätigen, ob der beobachtete Wert für die vorgesehene Aufgabe ausreichend konsistent ist.

Die folgenden Abschnitte erläutern, wie stabile Bedingungen, Vorbereitung, kontrollierte Handhabung, korrektes Ablesen, Wiederholbarkeit und Pflege nach dem Einsatz zur genauen Anwendung von Präzisionsmesswerkzeugen beitragen. Jedes Thema baut auf dem vorherigen auf, sodass der Messprozess klar bleibt, ohne in detaillierte Kalibrierungs-, Kauf- oder Fehlerbehebungsanleitungen abzuschweifen.

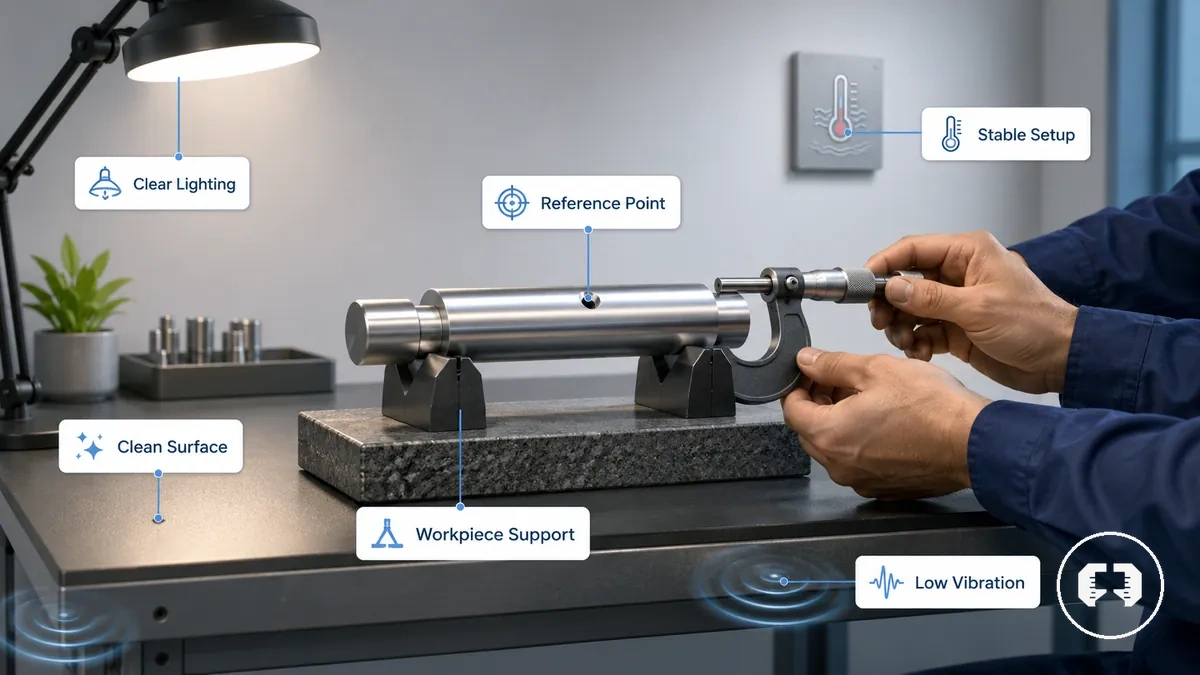

Stabile Bedingungen für Präzisionsmessungen

Stabile Bedingungen sind der Ausgangspunkt für genaue Präzisionsmessungen, da sie vermeidbare Abweichungen reduzieren, bevor ein Messwert erfasst wird. Stabile Bedingungen hängen von der Messumgebung, dem Werkzeugzustand, der Werkstückstabilität und der Referenzkonsistenz ab. Sie unterstützen gleichmäßigere Ergebnisse, obwohl die endgültige Messung je nach Werkzeug, Material, Bedienertechnik und Anwendung variieren kann.

Stabile Bedingungen für Präzisionsmessungen lassen sich leichter aufrechterhalten, wenn der Aufbau von einer Messung zur nächsten gleichbleibend ist. Für weiterführende Hinweise zu verwandten Messpraktiken siehe die precision measuring tools hub. Das folgende Bild zeigt die wichtigsten Aufbaubedingungen, die helfen, unnötige Abweichungen vor Beginn der Messung zu reduzieren.

Umgebungs- und Aufbaubedingungen können die Messergebnisse beeinflussen, bevor die Messflächen das Werkstück berühren. Temperaturänderungen, Vibrationen, schlechte Beleuchtung, verunreinigte Kontaktflächen, Werkzeugsetzung, Werkstückbewegung und inkonsistente Referenzkonsistenz können alle die Abweichung vergrößern. Praktische Werkstattkontrolle zielt darauf ab, diese Einflüsse zu reduzieren, auch wenn sie sich von Laborbedingungen unterscheidet.

Vor der Messung sollte bestätigt werden, dass der Aufbau so stabil wie praktikabel ist:

• Das Werkstück sicher abstützen, um Bewegungen während der Messung zu minimieren.
• Messflächen und saubere Oberflächen frei von Schmutz, Öl oder Rückständen halten.
• Werkzeug und Werkstück sich setzen lassen, wenn kürzliche Handhabung oder Umgebungsänderungen das Ergebnis beeinflussen könnten.
• Klare Beleuchtung einsetzen, damit der Messwert gleichbleibend abgelesen werden kann.
• Unnötige Vibrationen reduzieren und die Referenzkonsistenz während der gesamten Messung aufrechterhalten.

Stabile Bedingungen helfen, vermeidbare Abweichungen zu reduzieren, ersetzen jedoch nicht das korrekte Ablesen des Werkzeugs oder die Kalibrierung. Diese bleiben separate Teile, um zuverlässige Präzisionsmessungen zu erreichen.

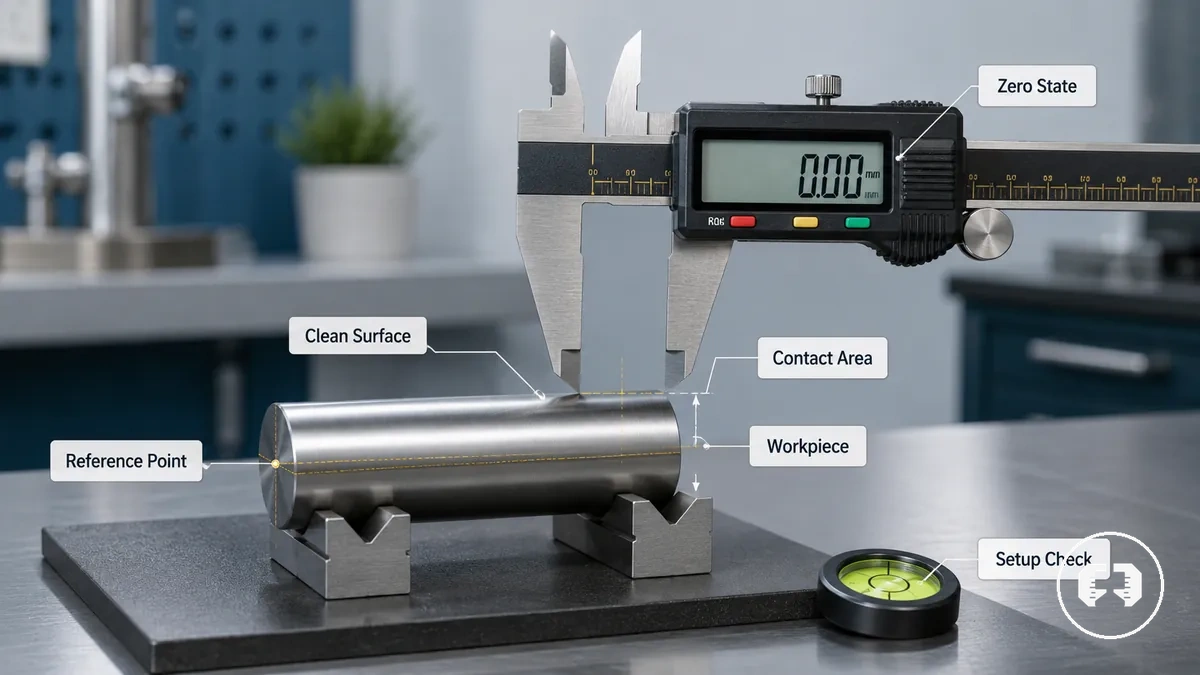

Vorbereitung von Werkzeug, Referenz und Werkstück

Werkzeugvorbereitung macht den Messwert vertrauenswürdiger, bevor das Werkzeug das Werkstück berührt. Das Ausrichten von Werkzeug, Referenzpunkt und Messfläche schafft eine akzeptable Ausgangsbedingung, die Fehler reduzieren kann, bevor ein Messwert erfasst wird.

Die Vorbereitung von Werkzeug, Referenz und Werkstück hilft sicherzustellen, dass die Messung von einer konsistenten Basis ausgeht und nicht von einer unsicheren. Die folgende Abbildung zeigt die Vorbereitungspunkte, die Werkzeug, Referenzpunkt und Kontaktfläche vor Messbeginn ausrichten.

Das Vorbereitungsprinzip bleibt gleich, auch wenn die Überprüfung des Aufbaus je nach Werkzeugtyp variieren kann. Ein digitaler Messschieber erfordert möglicherweise die Bestätigung seines Nullzustands vor der Messung, während eine Mikrometerschraube die Überprüfung ihrer Referenzposition erfordern kann. Eine Tiefenlehre und eine Messuhr hängen ebenfalls von einem geeigneten Referenzpunkt und sauberen Messflächen ab, damit der Messwert von einer akzeptablen Ausgangsbedingung mit reduziertem Fehler ausgeht.

Vor der Messung sollte bestätigt werden, dass Werkzeug, Referenz und Werkstück richtig ausgerichtet sind:

• Die Messfläche und das Werkstück auf Schmutz, Öl oder Rückstände prüfen.
• Bestätigen, dass das Werkzeug den korrekten Nullzustand oder Referenzpunkt aufweist.
• Das Werkstück so positionieren, dass es während der Messung stabil bleibt.
• Prüfen, dass die Kontaktfläche sauber ist, bevor das Werkzeug das Werkstück berührt.
• Eine abschließende Vor-Messungs-Prüfung durchführen, um eine akzeptable Ausgangsbedingung zu bestätigen.

Sorgfältige Werkzeugvorbereitung kann das Messrisiko verringern und die Wiederholbarkeit verbessern, ersetzt jedoch nicht die korrekte Ablesetechnik oder Kalibrierung, wenn diese erforderlich sind.

Saubere Messflächen und Kontaktflächen

Messflächen und Kontaktflächen sollten vor Messbeginn frei von Schmutz, Öl, Graten, Spänen und sichtbaren Beschädigungen sein, da unerwünschtes Material den ordnungsgemäßen Kontakt beeinträchtigen und das Risiko eines falschen Messwerts erhöhen kann. Saubere Messflächen und Kontaktflächen unterstützen einen gleichmäßigeren Kontakt mit dem Werkstück, obwohl die Auswirkung eines Oberflächenfehlers je nach Werkzeugtyp, Material und Anwendung variieren kann.

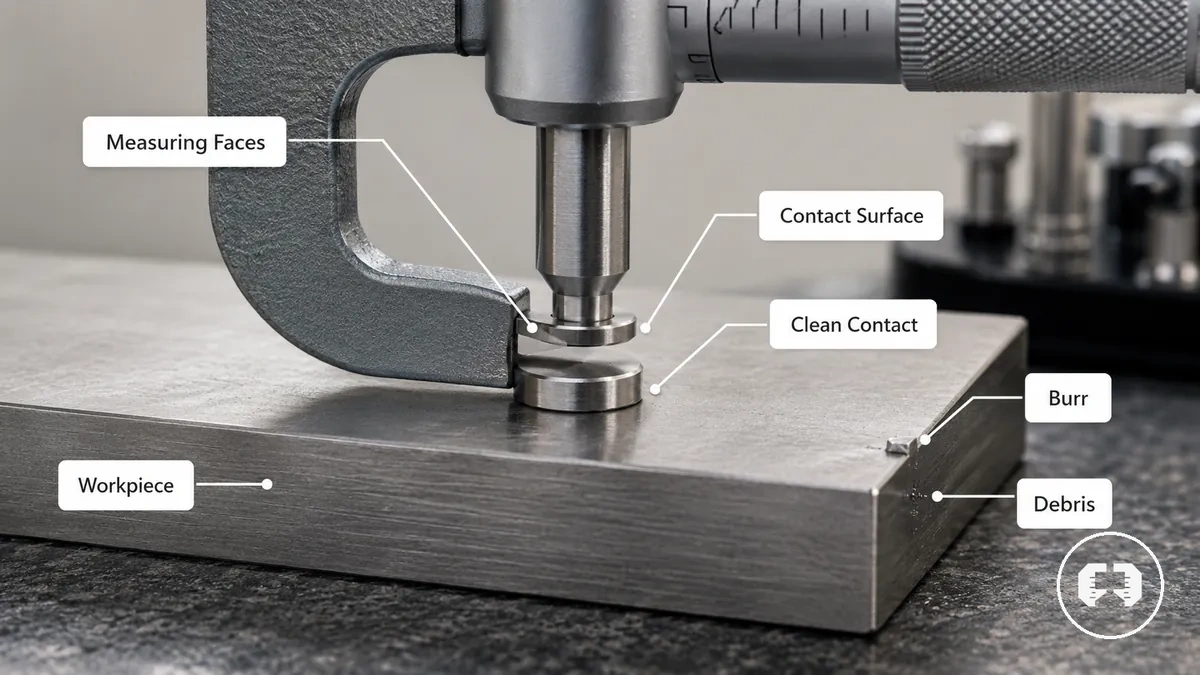

Saubere Messflächen und Kontaktflächen sind in der folgenden Nahaufnahme dargestellt, um rückstandsfreien Kontakt, die Werkstückoberfläche und eine mögliche Gratstelle vor Messbeginn zu identifizieren. Ein kleiner Grat oder Span auf dem Werkstück kann beispielsweise den vollständigen Kontakt mit den Messflächen verhindern und einen falschen Messwert erzeugen, während eine saubere Kontaktfläche die Wiederholbarkeit verbessern kann.

• Messflächen vor dem Kontakt auf Schmutz, Öl, Späne oder andere Rückstände prüfen.
• Kontaktflächen auf Grate oder sichtbare Beschädigungen prüfen, die den Messwert beeinflussen könnten.
• Bestätigen, dass die Werkstückoberfläche an der Stelle sauber ist, an der die Messflächen Kontakt haben werden.
• Lose Rückstände vor der Messung entfernen, um das Wiederholbarkeitsrisiko zu verringern.

Nullpunkt- und Referenzprüfungen

Nullpunkt und Referenzprüfungen bestätigen, dass das Werkzeug vor Messbeginn von der korrekten Basis ausgeht. Eine Referenzprüfung hängt vom Werkzeugtyp und Messmodus ab, da digitaler Nullpunkt, mechanischer Nullpunkt und Referenzflächen unterschiedliche Überprüfungsmethoden erfordern können, bevor ein Messwert erfasst wird.

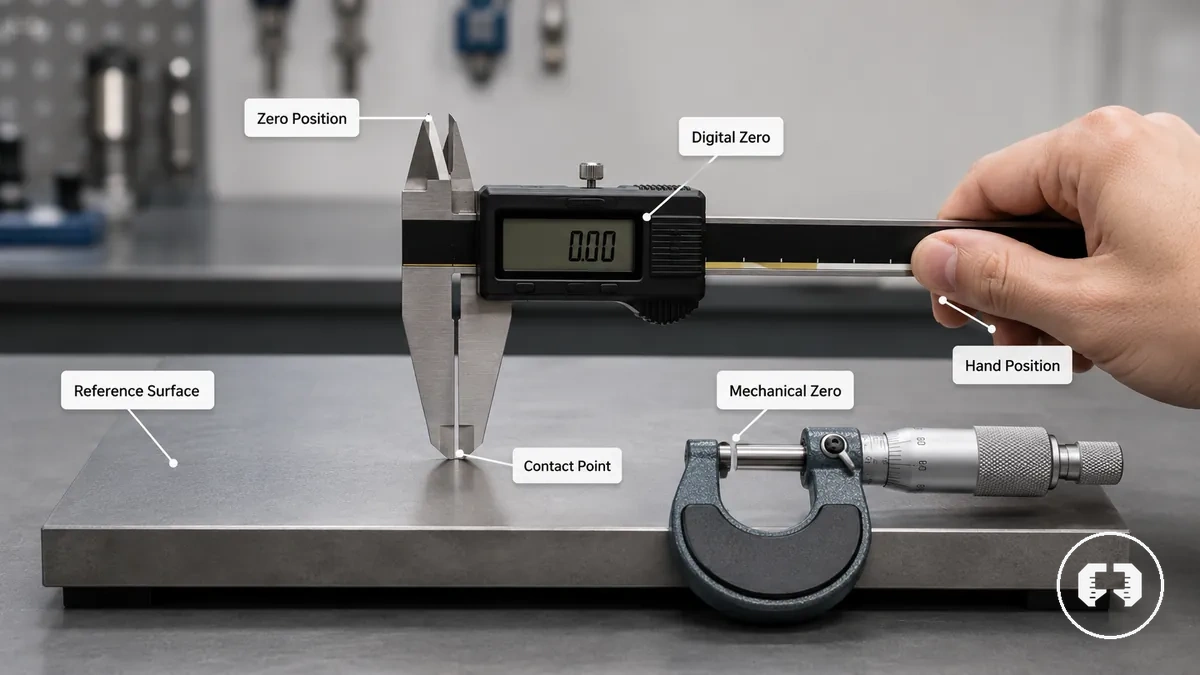

Nullpunkt- und Referenzprüfungen sind im untenstehenden beschrifteten Beispiel dargestellt, um die Basis vor der Messung zu veranschaulichen. Eine einfache Nullpunktprüfung kann helfen, das Risiko zu verringern, einen Startfehler in jede Messung zu übertragen, obwohl ein Werkzeug möglicherweise noch eine Kalibrierung benötigt, wenn eine höhere Messsicherheit erforderlich ist.

Die Basisüberprüfung vor der Messung durchführen:

1. Bestätigen, dass der digitale Nullpunkt oder mechanische Nullpunkt mit dem erwarteten Startpunkt übereinstimmt.
2. Das Werkzeug gegen die korrekte Referenzfläche oder eine bekannte Referenz anlegen, wenn dies für den Messmodus angemessen ist.
3. Prüfen, dass der angezeigte oder angegebene Startwert konsistent ist, bevor das Werkstück kontaktiert wird.
4. Mit der Messung erst beginnen, nachdem die Basis für die vorgesehene Aufgabe geeignet erscheint.

Ein Werkzeug kann eine einfache Nullpunkt- oder Referenzprüfung bestehen und trotzdem eine Kalibrierung erfordern, wenn die Messgenauigkeit kritisch ist.

Korrekte Handhabung während der Messung

Korrekte Handhabung während der Messung hilft, unerwünschte Abweichungen zu reduzieren, während das Werkzeug mit dem Werkstück in Kontakt bleibt. Korrekte Handhabung kombiniert kontrollierten Kontakt, Ausrichtung, Stabilität und diszipliniertes Ablesen, obwohl die Handhabungsmethode je nach Werkzeugtyp, Messbereich und gemessenem Merkmal variieren kann.

Korrekte Handhabung erfordert einen stabilen Griff, geeigneten Kontaktdruck, gleichbleibenden Werkzeugwinkel, zuverlässige Werkstückabstützung, korrekten Sitz der Backen oder Spindel sowie klare Skalensichtbarkeit. Die Aufrechterhaltung dieser Bedingungen während des gesamten Ablesevorgangs hilft zu bestimmen, ob der gemessene Wert akzeptiert oder erneut gemessen werden sollte.

Diese Handhabungsreihenfolge bei der Messung einhalten:

1. Das Werkzeug mit einem stabilen Griff halten, der kontrollierte Bewegung ermöglicht, ohne das Werkstück zu stören.
2. Kontaktdruck anwenden, der für das Werkzeug geeignet ist, sodass die Messflächen gleichmäßig auf dem gemessenen Merkmal aufsitzen.
3. Das Werkzeug auf das Werkstück ausgerichtet halten und während der gesamten Messung eine gleichmäßige Werkstückabstützung aufrechterhalten.
4. Bestätigen, dass die Backen oder die Spindel korrekt aufsitzen, und den Werkzeugwinkel gleichbleibend halten, bevor die Skalensichtbarkeit geprüft wird.
5. Die Anzeige oder Skala ablesen, ohne Handposition, Kontaktdruck oder Ausrichtung zu verändern.
6. Neu messen, wenn das Werkzeug verrutscht, sich der Sitz ändert, die Ausrichtung verloren geht oder wiederholte Messwerte abweichen.

Die korrekte Handhabung kann zwischen einem Messschieber, einer Mikrometerschraube oder einer Messuhr variieren, da sich die Kontaktbedingungen und Messtechniken unterscheiden. Wenn ein Messwert inkonsistent erscheint, unter denselben Handhabungsbedingungen erneut messen, bevor das Ergebnis verwendet wird.

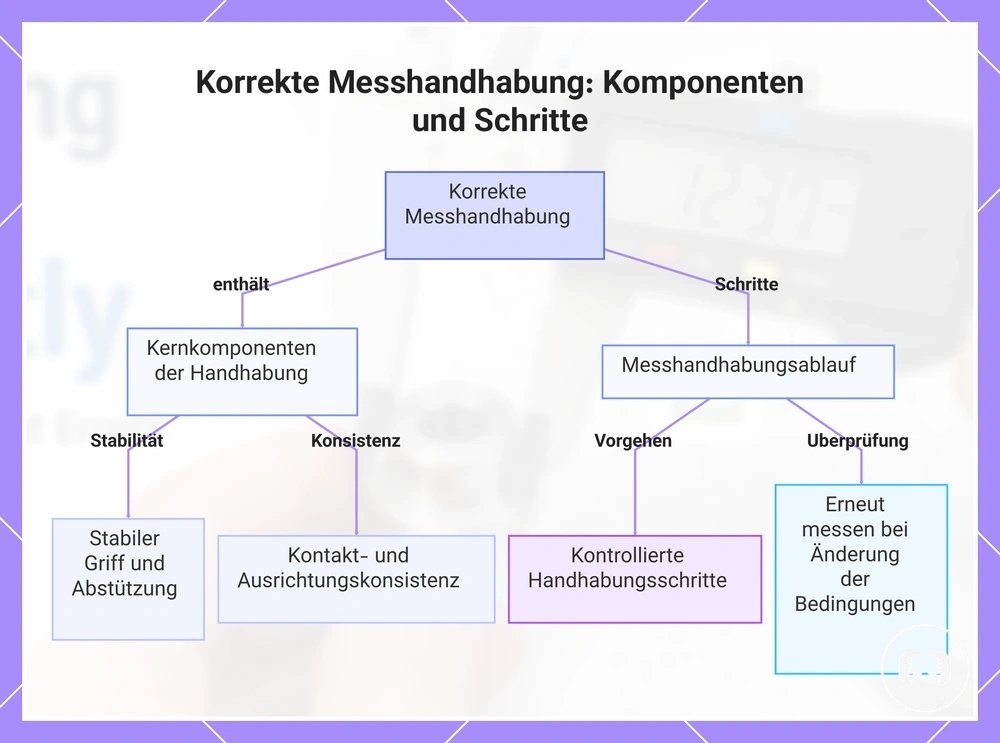

Dieses Diagramm zeigt die wichtigsten Komponenten und die empfohlene Reihenfolge für die korrekte Handhabung während der Messung, um Schwankungen zu reduzieren und zuverlässige Messwerte zu gewährleisten.

Messkraft und Kontaktdruck

Messkraft und Kontaktdruck können den gemessenen Wert verändern, wenn der Kontakt zu leicht oder zu schwer ist, da ein stabiler Kontakt die Wiederholbarkeit beeinflusst. Der geeignete Kontaktdruck hängt vom Werkzeugtyp, Material und gemessenen Merkmal ab, sodass dieselbe Messkraft nicht für jede Anwendung geeignet ist.

Der Kontaktdruck unterscheidet sich zwischen Messschiebern, Mikrometerschrauben und Messuhren, da jedes Werkzeug den Kontakt anders herstellt. Eine Mikrometerschraube kann eine Ratsche oder Reibhülse verwenden, um eine gleichmäßigere Messkraft zu erzielen, während Messschieber und Messuhren auf kontrollierten Kontakt, stabile Ausrichtung und geeignete Handhabung angewiesen sind, um die Wahrscheinlichkeit von Werkstückdurchbiegung oder Werkzeugverformung zu verringern.

Der folgende Vergleich zeigt den Unterschied zwischen festem Aufsitzen und erzwungenem Festklemmen während der Messung.

Festes Aufsitzen	Erzwungenes Festklemmen
Setzt kontrollierte Messkraft ein, um einen stabilen Kontaktzustand zu schaffen.	Wendet übermäßigen Kontaktdruck an, der die Durchbiegung des Werkstücks oder die Verformung des Werkzeugs verstärken kann.
Kann die Wiederholbarkeit unterstützen, wenn die Messflächen richtig aufsitzen.	Kann das Risiko eines falschen Messwerts erhöhen, da sich der Kontaktzustand ändert.
Hält Kontakt ohne unnötigen Druck aufrecht.	Versucht, das Werkstück mit Gewalt zu halten, anstatt durch kontrollierten Kontakt.

Werkzeugausrichtung zum gemessenen Merkmal

Werkzeugausrichtung bestimmt, ob das Werkzeug das beabsichtigte gemessene Merkmal statt eines abgewinkelten oder versetzten Pfades misst. Wenn die Werkzeugachse, Backenposition oder Spindelposition nicht mit dem gemessenen Merkmal ausgerichtet ist, können Schrägstellung oder schlechter Sitz einen falschen Wert erzeugen. Die Auswirkung kann mit dem Werkzeugtyp, Material und gemessenen Merkmal variieren.

Korrekte Ausrichtung hängt von der Aufrechterhaltung senkrechten oder parallelen Kontakts ab, abhängig von der Messmethode. Messschieber, Mikrometerschrauben und Tiefenlehren stellen den Kontakt unterschiedlich her, sodass die Messflächen während des gesamten Ablesevorgangs richtig aufsitzen sollten. Eine Tiefenlehre kann beispielsweise einen weniger zuverlässigen Messwert liefern, wenn die Bezugsfläche nicht vollständig aufsitzt, während ein Messschieber einen falschen Wert erzeugen kann, wenn die Backenposition das Merkmal in einem Winkel kontaktiert.

Die folgenden Beispiele zeigen, wie die Werkzeugausrichtung bei gängigen Messaufgaben angewendet wird:

• Die Backenposition parallel zum äußeren gemessenen Merkmal halten, um das Risiko einer Schrägstellung während einer Außenmessung zu verringern.
• Die Spindelposition rechtwinklig zur Kontaktfläche halten, wenn eine Mikrometerschraube verwendet wird.
• Sicherstellen, dass der Tiefenstab und die Bezugsfläche vollständig aufsitzen, bevor eine Tiefenmessung durchgeführt wird.
• Senkrechten oder parallelen Kontakt prüfen, bevor der Messwert akzeptiert wird, wenn der Sitzzustand unsicher erscheint.

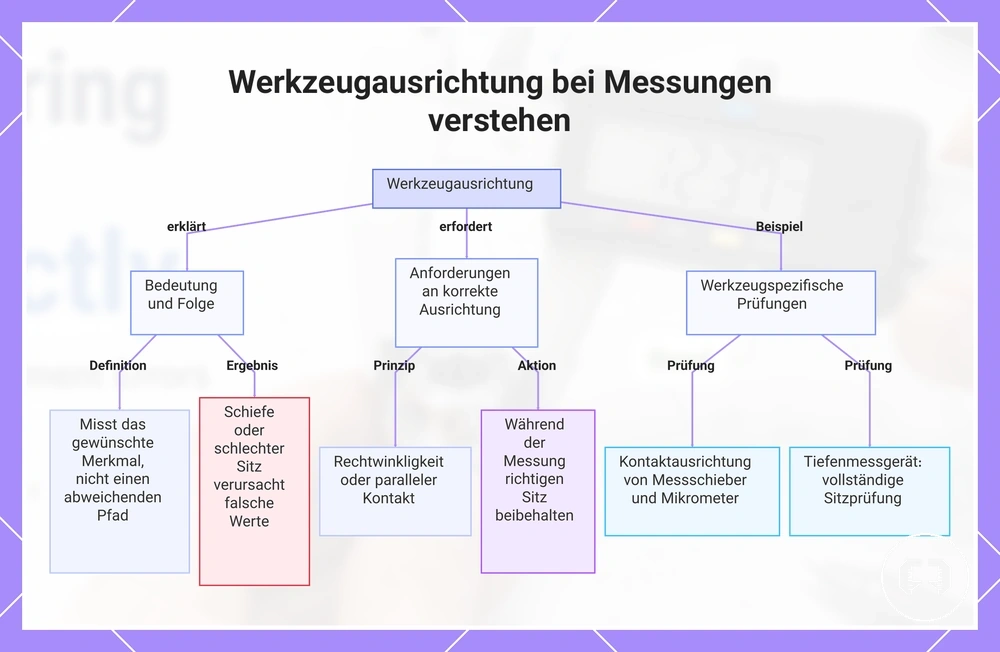

Diese Grafik erklärt, was Werkzeugausrichtung bedeutet, warum sie die Messgenauigkeit beeinflusst und wie man die korrekte Ausrichtung für Messschieber, Mikrometer und Tiefenmessgeräte sicherstellt.

Verwendung gängiger Präzisionsmesswerkzeuge in der Praxis

Gängige Präzisionsmesswerkzeuge folgen denselben messkontrollierenden Prinzipien, aber jedes Werkzeug verwendet eine andere Kontaktmethode und einen anderen Referenzpunkt. Die Handhabung sollte dem Werkzeugtyp entsprechen, da das Messrisiko und der Bedienungsfehler mit dem gemessenen Merkmal, dem Aufbau und dem Kontaktzustand variieren können.

Jeder Untertyp erfüllt eine andere Messrolle und ist dabei auf kontrollierten Kontakt und gleichbleibende Positionierung angewiesen. Für einen breiteren Kontext zu tool types and their uses kann das Verständnis der Rolle jedes Werkzeugs erklären, warum sich Kontaktmethode und Referenzpunkt zwischen den Messungen ändern. Der nächste Schritt ist die Bestätigung, dass das ausgewählte Werkzeug zur beabsichtigten Messaufgabe passt.

Die folgende Vergleichstabelle zeigt, wie praktische Messprinzipien bei gängigen Werkzeugen angewendet werden, ohne den Gesamtansatz der kontrollierten Messung zu ändern.

Werkzeug	Messrolle	Kontakt oder Referenzpunkt	Häufiges Anwendungsrisiko
Messschieber	Außen-, Innen- und Tiefenmessungen	Backensitz und Kontaktmethode	Backenschrägstellung oder schlechter Sitz können einen Bedienungsfehler verursachen.
Mikrometerschrauben	Äußere Dimensionsmessung	Spindelkontakt und Referenzpunkt	Falscher Spindelkontakt kann die Wiederholbarkeit verringern.
Tiefenlehren	Tiefenmessung	Bezugsfläche und Tiefenstab	Ein instabiler Referenzpunkt kann den Messwert beeinflussen.
Messuhren	Positions- und Bewegungsprüfungen	Tasterkontakt und Aufbaureferenz	Falscher Tasterweg oder Aufbau kann zu einem Bedienungsfehler führen.

Messschieber für Außen-, Innen- und Tiefenmessungen

Messschieber sollten entsprechend dem gemessenen Merkmal aufgesetzt werden, da die Außenbacken, Innenbacken und der Tiefenstab jeweils unterschiedliche Kontaktflächen verwenden. Die Bestätigung des Nullzustands, die Aufrechterhaltung der Backenausrichtung und das Anwenden leichten Kontakts können helfen, die Wahrscheinlichkeit eines falschen Messwerts zu verringern, obwohl die Ergebnisse je nach Werkstück, Aufbau und Bedienertechnik variieren können.

Messschieber messen Außen-, Innen- und Tiefenmerkmale mit unterschiedlichen Kontaktflächen, daher erfordert jeder Messmodus ein geeignetes Aufsetzen und nicht denselben Ansatz. Das korrekte Messen und das Ablesen des Ergebnisses sind zusammenhängende, aber nicht identische Aufgaben. Für zusätzliche Hinweise zur Interpretation von Messungen nach korrektem Aufbau siehe how to read measuring tools.

Vor der Annahme einer Messung bestätigen, dass der Messschieber für das beabsichtigte Merkmal richtig aufgesetzt ist:

1. Den Nullzustand überprüfen, bevor der Messschieber auf das Werkstück gesetzt wird.
2. Die Außenbacken oder Innenbacken rechtwinklig gegen das gemessene Merkmal aufsetzen, während Backenausrichtung und leichter Kontakt beibehalten werden.
3. Den Tiefenstab fest gegen seine Bezugsfläche setzen, bevor eine Tiefenmessung durchgeführt wird.
4. Schrägstellung oder übermäßigen Druck vermeiden, da beide Bedingungen das Risiko eines falschen Messwerts erhöhen können.

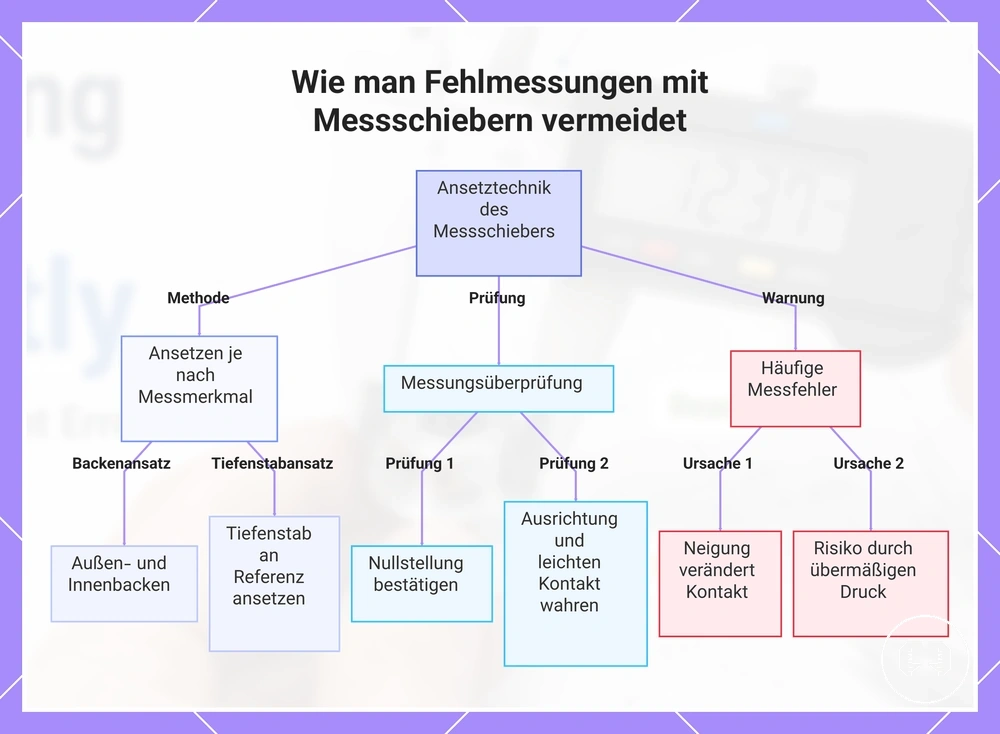

Dieses Diagramm zeigt die richtige Ansetztechnik, wichtige Prüfungen und häufige Fehler bei der Verwendung von Messschiebern zur Messung von Außen-, Innen- und Tiefenmaßen.

Mikrometerschrauben für Messungen mit kontrolliertem Kontakt

Mikrometerschrauben-Messungen beruhen auf kontrolliertem Kontakt zwischen Amboss, Spindel und gemessener Oberfläche, da schlechter Sitz oder zu starkes Anziehen den Messwert beeinflussen kann. Der Bügel der Mikrometerschraube sollte stabil bleiben, während die Spindel mit kontrolliertem Kontakt schließt, da der Kontaktzustand mit dem Werkstück und der Bedienertechnik variieren kann.

Die Ratsche oder Reibhülse hilft, eine gleichmäßigere Kontaktkraft zu erzeugen als das direkte Anziehen der Spindel, aber der korrekte Sitz hängt dennoch von gleichmäßigem Kontakt zwischen Amboss, Spindel und gemessener Oberfläche ab. Wenn ein wiederholter Messwert nach erneutem Aufsetzen der Mikrometerschraube konstant bleibt, wurde der Kontaktzustand vor der Annahme der Messung mit höherer Wahrscheinlichkeit gleichmäßig angewendet.

Vor dem Aufzeichnen einer Messung diese lokalen Kontaktprüfungen durchführen:

• Die gemessene Oberfläche rechtwinklig zwischen Amboss und Spindel aufsetzen.
• Die Ratsche oder Reibhülse verwenden, um kontrollierten Kontakt herzustellen, anstatt zu fest anzuziehen.
• Die Spindel erst arretieren, nachdem die Kontaktposition stabil erscheint, wenn die Messaufgabe dies erfordert.
• Eine wiederholte Messung durchführen, wenn sich der Sitz ändert oder der Kontakt inkonsistent erscheint.

Tiefenlehren und Messuhren für Positionsprüfungen

Messungen mit Tiefenlehren und Messuhren hängen von einer stabilen Bezugsfläche ab, da beide Werkzeuge die Position durch Referenzkontrolle prüfen. Zuverlässige Positionsprüfungen erfordern sicheren Basisaufsitz, korrekten Tasterkontakt, eine konsistente Nullreferenz und eine Bewegung, die der vorgesehenen Bewegungsrichtung folgt, da Kippen oder seitliche Belastung die Ablesezuverlässigkeit verringern kann.

Tiefenlehre: Der Basisaufsitz sollte auf der Bezugsfläche stabil bleiben, während das Messelement das Merkmal ohne Kippen kontaktiert. Eine flache Schulter oder eine unebene Basis können die Ablesezuverlässigkeit verringern, da die Bezugsfläche keine gleichmäßige Tiefenmessung mehr unterstützt. Daher sollte der stabile Sitz bestätigt werden, bevor das Ergebnis akzeptiert wird.

Messuhr: Der Tasterkontakt sollte der vorgesehenen Bewegungsrichtung mit senkrechter Bewegung folgen, wenn die Messung dies erfordert. Seitliche Belastung oder abgewinkelter Tasterkontakt können den Messwert beeinflussen, da der Taster nicht mehr dem erwarteten Bewegungspfad folgt. Daher sollten die Nullreferenz und der stabile Aufbau überprüft werden, bevor die Positionsprüfung als zuverlässig angesehen wird.

Wiederholbarkeitsprüfungen vor der Annahme einer Messung

Wiederholbarkeitsprüfungen sollten eine Messung nur akzeptieren, wenn wiederholte Messwerte für die erforderliche Toleranz und den Anwendungsfall nah genug beieinander liegen. Wenn wiederholte Werte über das vom Aufgabenbereich Zulässige hinaus variieren, vor dem Aufzeichnen des Ergebnisses neu messen oder den Aufbau überprüfen.

Die akzeptable Abweichung hängt vom Werkzeug, gemessenen Merkmal, Material, Bedienertechnik und der Toleranzanforderung ab und nicht von einer festen Bestehen-/Nichtbestehen-Grenze. Die verwandten accuracy and tolerance concepts erklären, warum die Akzeptanzkriterien dem vorgesehenen Anwendungsfall und der Toleranz entsprechen sollten.

Wiederholbarkeitsprüfungen vergleichen wiederholte Messwerte, die Aufbaukonsistenz und den Abweichungsbereich, bevor entschieden wird, ob die Messung akzeptiert, neu gemessen oder der Aufbau überprüft wird. Routinemäßige Wiederholungsprüfungen bestätigen möglicherweise nur gleichbleibende Messwerte, während anhaltende Abweichung darauf hindeuten kann, dass die Aufbaukonsistenz oder die Bedienertechnik vor der Annahme des Ergebnisses überprüft werden sollte.

Vor der Annahme einer Messung diese Wiederholbarkeitsprüfung durchführen:

• Wiederholte Messwerte desselben gemessenen Merkmals mit demselben Werkzeug und Aufbau erfassen.
• Jeden wiederholten Wert mit der akzeptablen Abweichung für die erforderliche Toleranz vergleichen.
• Die Aufbaukonsistenz überprüfen, wenn der Abweichungsbereich größer erscheint als für die Aufgabe erwartet.
• Die Bedienertechnik überprüfen, wenn sich Kontaktdruck, Ausrichtung oder Handhabung zwischen den Messungen ändern.
• Vor dem Aufzeichnen der Messung neu messen oder den Aufbau überprüfen, wenn wiederholte Messwerte inkonsistent bleiben.

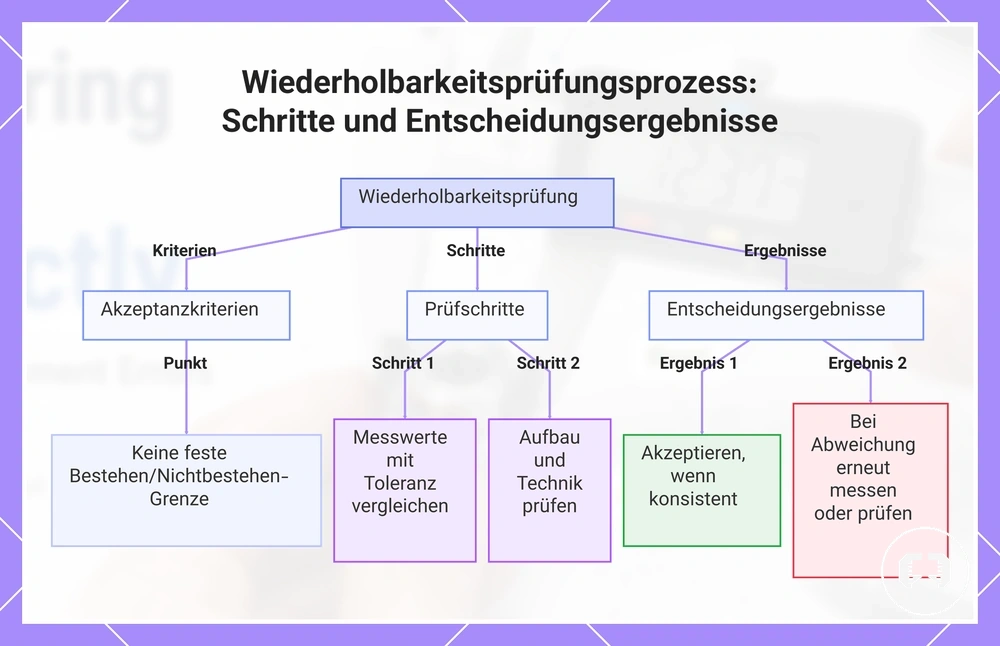

Dieses Diagramm zeigt die Schritte zur Durchführung einer Wiederholbarkeitsprüfung, die Kriterien für akzeptable Abweichungen und die Entscheidungen, die Messung zu akzeptieren, erneut zu messen oder den Aufbau zu überprüfen.

Messfehler durch falsche Anwendung

Messfehler können auftreten, wenn eine falsche Anwendung die Referenz, den Kontakt, die Ausrichtung, das Ablesen oder die Messumgebung verändert. Wenn ein unerwarteter Messwert erscheint, sollte die wahrscheinliche anwendungsbedingte Ursache identifiziert werden, bevor das Ergebnis akzeptiert wird, da die geeignete Korrektur vom Werkzeug, Aufbau, Material oder der Bedienertechnik abhängen kann.

Messfehler lassen sich leichter vermeiden, wenn jedes Symptom mit seiner wahrscheinlichen Ursache und Korrektur verbunden wird. Der Vergleich des beobachteten Fehlermusters mit einer gezielten Prüfung hilft zu bestimmen, ob der Messwert akzeptiert, wiederholt oder von einer Vorbeugemaßnahme gefolgt werden sollte.

Fehlermuster	Wahrscheinliche Anwendungsursache	Sofortige Prüfung	Vorbeugemaßnahme
Inkonsistenter Messwert	Referenz oder Kontakt während der Messung verändert	Bestätigen, dass die Bezugsfläche und Kontaktpunkte unverändert bleiben.	Dieselbe Referenz und Kontaktmethode für wiederholte Messungen beibehalten.
Falscher Messwert	Falsche Ausrichtung zum gemessenen Merkmal	Ausrichtung vor der nächsten Messung überprüfen.	Das Werkzeug während der gesamten Messung ausgerichtet halten.
Variable wiederholte Messwerte	Bewegung, Umgebung oder inkonsistente Bedienertechnik	Den Aufbau prüfen und die Handhabungsbedingungen überprüfen.	Aufbaustabilität verbessern und gleichbleibende Bedienertechnik anwenden.
Unerwartete Messwertänderung	Ablesemethode oder Messumgebung verändert	Die Messung unter vergleichbaren Bedingungen wiederholen.	Unnötige Änderungen am Ableseprozess und der Umgebung reduzieren.

Dieser Abschnitt behandelt anwendungsbedingte Messfehler und nicht wiederkehrende Gerätefehler oder detaillierte Diagnose. Für breitere Hinweise zu wiederkehrenden Fehlermustern siehe Messfehler vermeiden, wo eine tiefere Diagnose wiederkehrender Fehler behandelt wird.

Nullstellungs-, Referenz- und Bereichsfehler

Ein Nullstellungsfehler, Referenzfehler oder Bereichsfehler kann die endgültige Messung unzuverlässig machen, da die Basis oder der Messmodus bereits vor Messbeginn falsch ist. Wenn ein Basisfehler in die Messung übertragen wird, kann eine Wertabweichung bestehen bleiben, bis das Werkzeug zurückgesetzt oder die Referenz erneut überprüft wird.

Ein versteckter Referenzfehler kann unbemerkt bleiben, wenn wiederholte Messwerte konsistent erscheinen, aber die falsche Bezugsfläche oder der falsche Messmodus verwendet wird. Eine Messung kann beispielsweise wiederholbar wirken, während eine falsche Bezugsfläche verwendet wird, was zu einer Wertabweichung führt, bis die Basis überprüft und korrigiert wird.

Den Fehlertyp überprüfen, bevor der Messwert als zuverlässig angesehen wird:

• Nullstellungsfehler: Ein falscher Nullpunkt oder eine falsche Basis kann denselben Fehler in nachfolgende Messungen übertragen. Die Basis zurücksetzen, bevor erneut gemessen wird.
• Referenzfehler: Eine falsche Bezugsfläche oder ein falscher Messmodus kann einen falschen Wert erzeugen. Die Bezugsfläche vor der Annahme der Messung erneut überprüfen.
• Bereichsfehler: Ein Werkzeugbereich, der nicht zur Messung passt, kann die Ablesezuverlässigkeit verringern. Das Werkzeug wechseln oder den geeigneten Messmodus auswählen, bevor die Messung wiederholt wird.

Verschmutzung, Grate, Bewegung und Temperatureinflüsse

Wenn sich eine Messung ändert, obwohl der Aufbau korrekt erscheint, können Verschmutzung, Grate, Bewegung oder Temperatureinflüsse den Kontakt oder die Werkstückgröße beeinflussen, nicht jedoch die Messskala. Die Auswirkung hängt vom Werkzeug, Material, Werkstück und den Messbedingungen ab. Daher sollte der physikalische Zustand überprüft werden, bevor ein falscher Messwert oder eine schlechte Wiederholbarkeit akzeptiert wird.

Diese Bedingungen beeinträchtigen in der Regel den Kontakt zwischen Werkzeug und Werkstück oder können deren physikalische Größe verändern, anstatt die Skala selbst zu beeinflussen. Zuerst Oberflächenzustand, Stabilität und thermischen Zustand prüfen, dann entscheiden, ob Reinigen, Warten, Stabilisieren oder erneutes Messen angemessen ist.

Die folgenden Prüfungen konzentrieren sich auf physikalische Bedingungen, die die Messung beeinflussen können, nachdem der Aufbau korrekt erscheint.

Bedingung	Auswirkung auf Kontakt oder Größe	Zu prüfen	Nächstes Vorgehen
Verschmutzung oder Grate	Kann falschen Kontakt erzeugen und einen falschen Messwert hervorrufen.	Kontaktflächen und Bezugsflächen auf Oberflächenverunreinigung prüfen.	Flächen reinigen und erneut messen.
Bewegung oder lose Teile	Kann die Wiederholbarkeit durch Änderung der Kontaktposition verringern.	Bestätigen, dass Werkstück und Werkzeug während der Messung stabil bleiben.	Den Aufbau stabilisieren, bevor erneut gemessen wird.
Handwärme, Umgebungstemperaturänderung, Werkzeugausdehnung oder Werkstückausdehnung	Thermische Effekte können die gemessene Größe unter bestimmten Bedingungen verändern.	Kürzliche Handhabung berücksichtigen und prüfen, ob Temperaturen Zeit zum Stabilisieren hatten.	Abwarten, bis sich die Bedingungen stabilisiert haben, dann bei Bedarf erneut messen.

Handhabung nach der Nutzung zum Schutz der zukünftigen Genauigkeit

Handhabung nach der Nutzung hilft, die zukünftige Genauigkeit zu schützen, indem das Risiko von Verschmutzung, Korrosion, Beschädigung und Referenzdrift zwischen den Messungen verringert wird. Obwohl die Pflege nach der Nutzung keine Kalibrierungsprobleme beheben kann, trägt die Aufrechterhaltung eines guten Werkzeugzustands dazu bei, eine gleichbleibende Messbereitschaft für die zukünftige Verwendung zu erhalten.

Lagerung und Reinigung helfen, den für spätere Messungen erforderlichen Werkzeugzustand zu bewahren, da Verschmutzung auf den Messflächen, Feuchtigkeit oder ungeeignete Lagerung die zukünftigen Kontaktbedingungen beeinträchtigen können. Die geeignete Pflege hängt vom Werkzeugtyp, Material und der Lagerumgebung ab. Daher sollten Handhabungsmethoden verwendet werden, die diesen Bedingungen entsprechen.

Leser, die eine eigene Wartungsroutine benötigen, können mit Pflege und Aufbewahrung nach der Nutzung fortfahren. Die folgende Checkliste deckt nur die grundlegenden Maßnahmen nach der Nutzung ab, die die zukünftige Genauigkeit unterstützen, ohne zu implizieren, dass die Routinepflege Kalibrierung oder Inspektion ersetzt.

• Das Werkzeug mit einem sauberen Reinigungstuch abwischen, um Staub, Rückstände und Oberflächenverschmutzung zu entfernen.
• Die Messflächen vor der Lagerung prüfen und Feuchtigkeit oder Rückstände entfernen, die das Risiko von Korrosion erhöhen könnten.
• Das Werkzeug in seine Schutzbox legen und bei Nichtgebrauch in trockener Lagerung aufbewahren.
• Bei geeigneten Metallflächen je nach Werkzeug und Lagerbedingungen ein leichtes Öl auftragen.
• Bei digitalen Werkzeugen das Batteriefach und das Display sauber und trocken halten, wo dies relevant ist, bevor das Werkzeug gelagert wird.

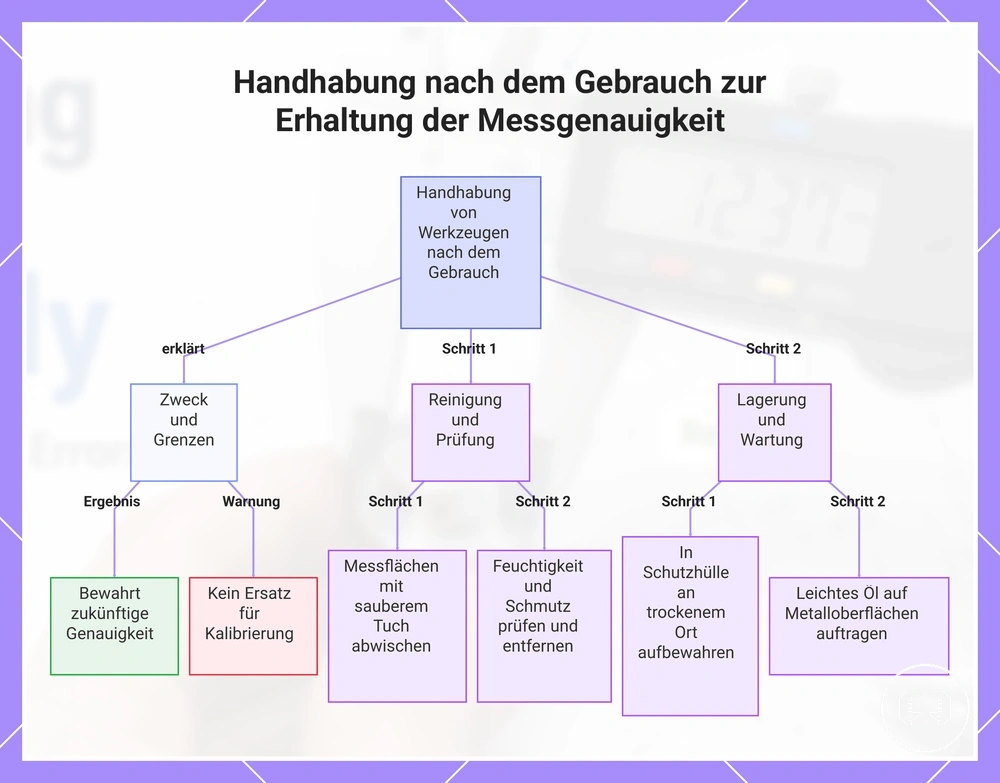

Dieses Diagramm zeigt, warum die Pflege nach dem Gebrauch wichtig ist, die wesentlichen Reinigungs- und Aufbewahrungsschritte sowie die Grenzen der Nachgebrauchshandhabung für Messwerkzeuge.
