Häufige Fehler bei Präzisionsmesswerkzeugen

Fehler bei Präzisionsmesswerkzeugen sind Messfehler, die die Ablesesicherheit, Wiederholbarkeit und das Vertrauen in das Messergebnis verringern. Sie treten in der Regel auf, wenn die Technik des Anwenders, die Ableseinterpretation, die Ausrichtung, der Kalibrierzustand, die Werkstückoberfläche oder die Messumgebung einen gleichbleibenden Messvorgang unterbrechen und ungenaue Messwerte erzeugen.

Das Problem liegt nicht immer am Werkzeug selbst, denn derselbe Messfehler kann durch Druck, Kontakt, eine Nullreferenz, eine verschmutzte Oberfläche oder eine zu schnell abgelesene Anzeige entstehen. Die Schwere des Fehlers hängt vom Werkzeugtyp, der Toleranzanforderung, der Technik des Bedieners, dem Werkstückzustand und der Messumgebung ab. Eine anwenderbedingte Ursache lässt sich in der Regel während der Einrichtung oder Messung überprüfen, wie etwa Ausrichtung, Druck, Kontakt oder Ableseinterpretation. Eine werkzeugbedingte Ursache kann den Kalibrierzustand, Verschleiß, Drift oder Schäden betreffen, die vor einer erneuten Kalibrierung oder einem Austausch überprüft werden müssen.

Wenn Präzisionsmesswerkzeuge am selben Werkstück unterschiedliche Messwerte liefern, lautet die erste diagnostische Frage, ob sich das Ergebnis mit dem Bediener, der Werkzeugposition oder den Umgebungsbedingungen ändert. Diese Unterscheidung hilft, vermeidbare Bedienfehler von möglichen Werkzeugfehlern zu trennen, und leitet zum nächsten Abschnitt über: warum Präzisionsmesswerkzeuge ungenaue Messwerte liefern.

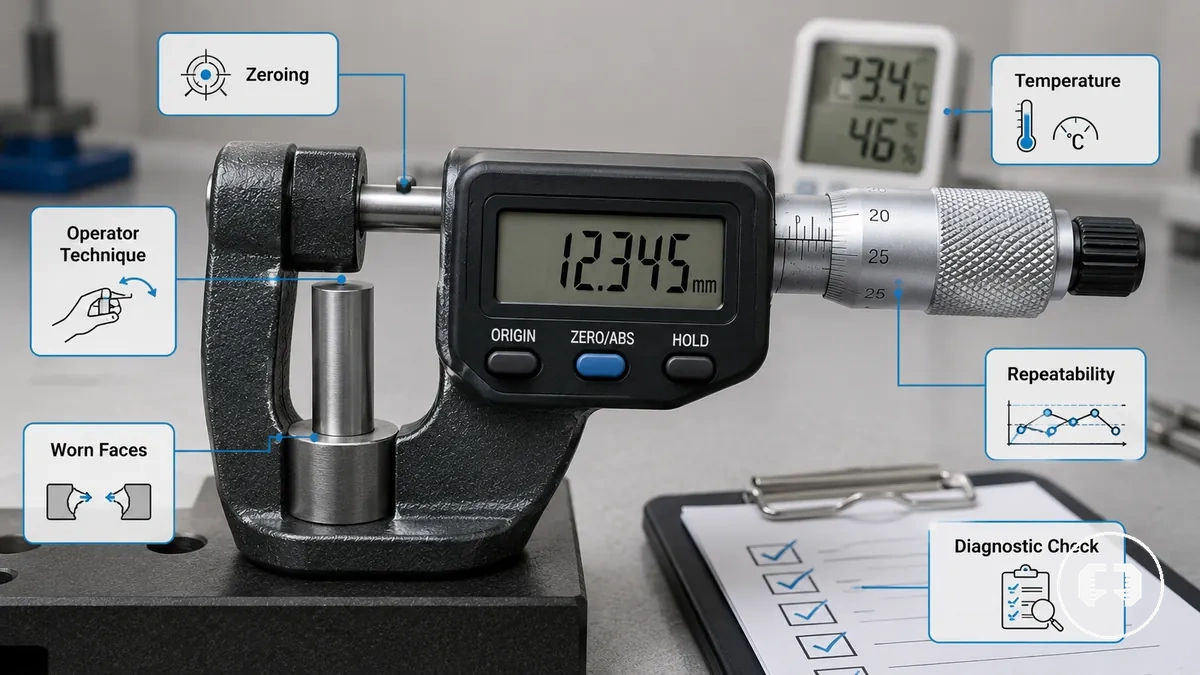

Warum Präzisionsmesswerkzeuge ungenaue Messwerte liefern

Wenn ungenaue Messwerte auftreten, können verschiedene Fehlerquellen dasselbe Symptom hervorrufen. Daher sollte das Messergebnis untersucht werden, bevor von einer einzelnen Ursache ausgegangen wird. Präzisionsmesswerkzeuge können an Wiederholbarkeit verlieren, wenn der Nullabgleich, die Bedientechnik, der Instrumentenzustand oder die Messumgebung den Messvorgang beeinträchtigen. Diese übergeordneten Ursachenkategorien bieten den zuverlässigsten Ausgangspunkt für die Fehlersuche.

Warum Präzisionsmesswerkzeuge ungenaue Messwerte liefern, lässt sich leichter diagnostizieren, wenn jedes Symptom nach seiner wahrscheinlichen Ursache und Wirkung gruppiert wird, anstatt nach dem Werkzeugtyp. Das Verständnis von Genauigkeits- und Wiederholbarkeitsfaktoren hilft zu erklären, warum ähnliche Symptome unter verschiedenen Messbedingungen unterschiedliche Diagnoseschritte erfordern können.

Fehlerquelle	Häufige Bedingung	Anzeigesymptom	Erste Prüfung
Nullabgleich	Falsche Nullreferenz oder Nullpunktverschiebung	Messwert zeigt einen konstanten Versatz	Nullreferenz vor dem Messen überprüfen
Bedientechnik	Falsche Kraft, falscher Winkel oder falscher Kontakt	Uneinheitliches Ergebnis oder verringerte Wiederholbarkeit	Messung mit gleichbleibender Technik wiederholen
Instrumentenzustand	Verschlissene Messflächen oder mögliche Drift	Instabiler Messwert oder verringerte Wiederholbarkeit	Diagnoseprüfung durchführen und Kalibrierzustand überprüfen
Messumgebung	Temperaturänderungen, Vibrationen oder Verunreinigungen	Messwert ändert sich zwischen den Messungen	Werkstück und Umgebungsbedingungen prüfen

Die Tabelle ordnet jede Fehlerquelle einer Bedingung, einem Symptom und der ersten Diagnoseprüfung zu, anstatt auf eine genaue Ursache zu schließen. Ein falscher Nullabgleich kann zu einer verschobenen Referenz führen, verschlissene Messflächen können die Wiederholbarkeit verringern, und instabile Temperaturen können das Messergebnis beeinflussen. Da ähnliche Symptome aus unterschiedlichen Bedingungen resultieren können, hilft die Diagnoseprüfung, die wahrscheinlichste Erklärung zu identifizieren, bevor weitere Schritte unternommen werden.

Ein instabiler Messwert kann beispielsweise bei einer Messung auf eine inkonsistente Bedientechnik zurückzuführen sein, bei einer anderen Messung jedoch auf eine Instrumentendrift, obwohl das Symptom gleich erscheint. Die Prüfung von Technik, Werkzeugzustand und Umgebung in dieser Reihenfolge hilft, diese Möglichkeiten zu unterscheiden. Für weiterführende Informationen zu verwandten Geräten und Messthemen besuchen Sie das Präzisionsmesswerkzeuge-Portal.

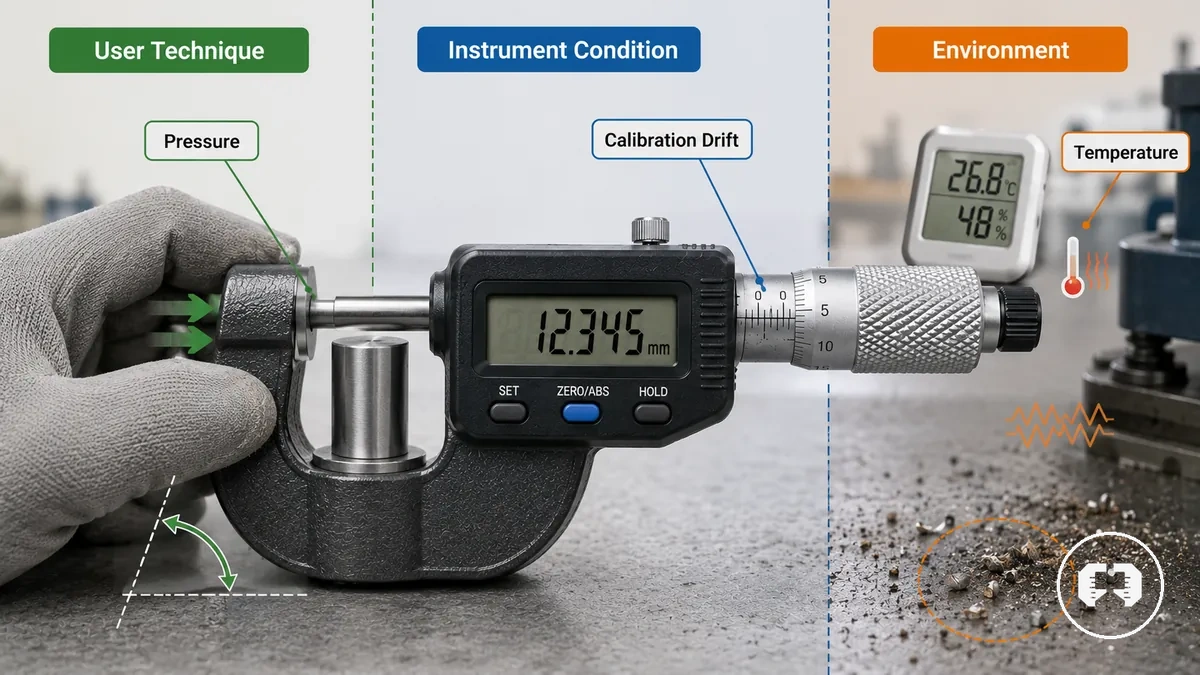

Bedientechnik, Instrumentenzustand und Umgebung als Fehlerquellen

Wenn derselbe ungenaue Messwert auftritt, kann die Ursache in der Bedientechnik, dem Instrumentenzustand oder der Umgebung liegen, anstatt in einem einzelnen Fehler. Änderungen von Druck, Winkel, Verschleiß, Kalibrationsdrift, Temperatur, Vibration oder Verunreinigungen können die Ablesesicherheit auf unterschiedliche Weise beeinträchtigen. Die Unterscheidung dieser drei Quellenklassen hilft, die wahrscheinliche Ursache einzugrenzen, ohne eine genaue Diagnose vorauszusetzen.

Der folgende Vergleich trennt die drei Quellenklassen, sodass ein ähnliches Anzeigeverhalten nach der wahrscheinlichen Herkunft statt nur nach dem Symptom bewertet werden kann. Da unterschiedliche Bedingungen sich überschneidende Ergebnisse liefern können, sollte die erste Prüfung helfen, die Quelle zu unterscheiden, bevor mit der weiteren Fehlersuche fortgefahren wird.

Quellenklasse	Typische Bedingung	Anzeigeverhalten	Zu prüfen
Bedientechnik	Ungleichmäßiger Druck, falscher Winkel oder inkonsistenter Kontakt	Messwerte können zwischen wiederholten Prüfungen variieren	Handhabung, Kontakt und Messposition überprüfen
Instrumentenzustand	Verschleiß oder Kalibrationsdrift	Wiederholbarkeit kann abnehmen oder eine Nullpunktverschiebung kann auftreten	Werkzeugzustand prüfen und Kalibrierzustand überprüfen
Umgebung	Temperaturänderungen, Vibrationen, Verunreinigungen oder Feuchtigkeit	Ablesesicherheit kann zwischen den Messungen schwanken	Werkstück und Umgebungsbedingungen prüfen

Let me double-check the image src path. The localized slug from the heading "User technique, instrument condition, and environment as error sources" → "benutzertechnik-instrumentenzustand-und-umgebung-als-fehlerquellen" - that's good. I think this is correct. Let me output the final HTML.

Bedientechnik, Instrumentenzustand und Umgebung als Fehlerquellen

Wenn derselbe ungenaue Messwert auftritt, kann die Ursache in der Bedientechnik, dem Instrumentenzustand oder der Umgebung liegen, anstatt in einem einzelnen Fehler. Änderungen von Druck, Winkel, Verschleiß, Kalibrationsdrift, Temperatur, Vibration oder Verunreinigungen können die Ablesesicherheit auf unterschiedliche Weise beeinträchtigen. Die Unterscheidung dieser drei Quellenklassen hilft, die wahrscheinliche Ursache einzugrenzen, ohne eine genaue Diagnose vorauszusetzen.

Der folgende Vergleich trennt die drei Quellenklassen, sodass ein ähnliches Anzeigeverhalten nach der wahrscheinlichen Herkunft statt nur nach dem Symptom bewertet werden kann. Da unterschiedliche Bedingungen sich überschneidende Ergebnisse liefern können, sollte die erste Prüfung helfen, die Quelle zu unterscheiden, bevor mit der weiteren Fehlersuche fortgefahren wird.

Quellenklasse	Typische Bedingung	Anzeigeverhalten	Zu prüfen
Bedientechnik	Ungleichmäßiger Druck, falscher Winkel oder inkonsistenter Kontakt	Messwerte können zwischen wiederholten Prüfungen variieren	Handhabung, Kontakt und Messposition überprüfen
Instrumentenzustand	Verschleiß oder Kalibrationsdrift	Wiederholbarkeit kann abnehmen oder eine Nullpunktverschiebung kann auftreten	Werkzeugzustand prüfen und Kalibrierzustand überprüfen
Umgebung	Temperaturänderungen, Vibrationen, Verunreinigungen oder Feuchtigkeit	Ablesesicherheit kann zwischen den Messungen schwanken	Werkstück und Umgebungsbedingungen prüfen

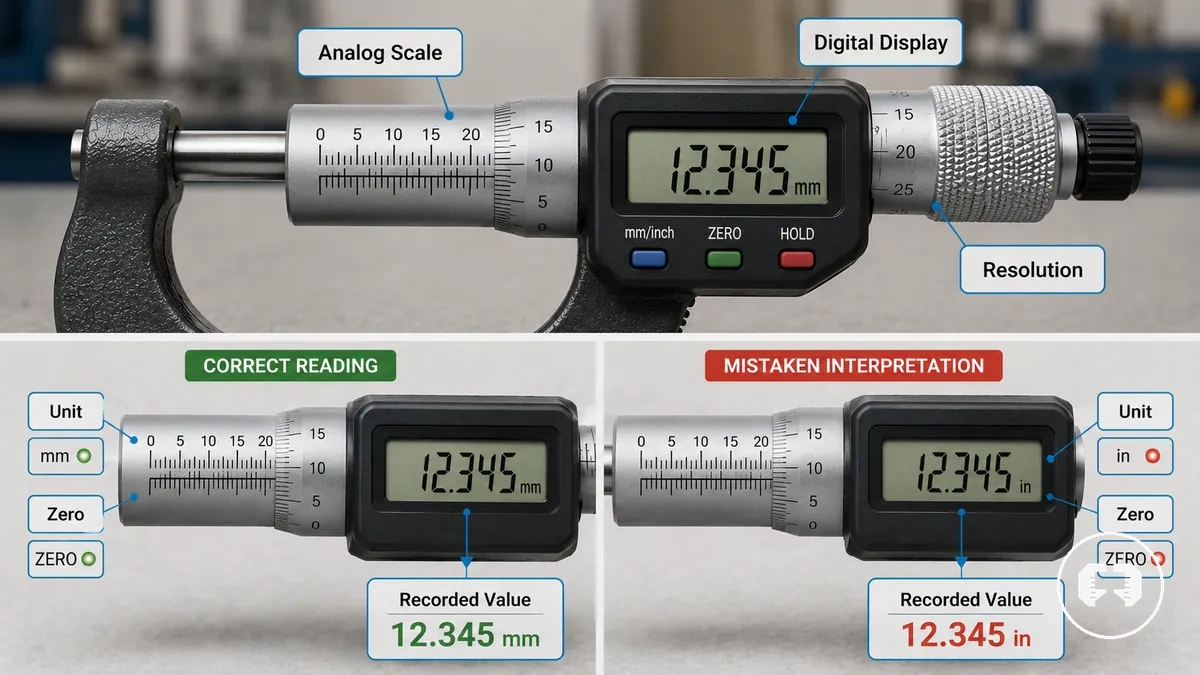

Ablese- und Skaleninterpretationsfehler

Ablese- und Skaleninterpretationsfehler können zu Messfehlern führen, selbst wenn Werkzeug und Werkstück ansonsten geeignet sind. Eine sichtbare Markierung oder Zahl kann falsch erfasst werden, wenn die Skaleninterpretation, die Digitalanzeige, der Einheitenwechsel, der Nullwert oder die Auflösung missverstanden wird. Dieser Abschnitt konzentriert sich auf die Interpretation von Skala, Anzeige und Einheit und nicht auf den Werkzeugzustand.

Einfache Ableseprüfungen können das Risiko verringern, den falschen Wert zu erfassen, bevor er mit einer Toleranz verglichen oder dokumentiert wird. Das unten stehende beschriftete Beispiel zeigt, wie Ablese- und Skaleninterpretationsfehler auftreten können, wenn die sichtbare Markierung, die Einheitenbezeichnung oder der Anzeigezustand falsch interpretiert wird.

• Bestätigen Sie die ausgewählte Einheit, bevor Sie den Messwert erfassen, insbesondere nach einem Einheitenwechsel.
• Überprüfen Sie den Nullwert vor der Messung oder Wiederholung einer Messung.
• Vergleichen Sie die analoge Skala, den Nonius oder die Messuhr mit der vorgesehenen Referenzmarkierung.
• Betrachten Sie die Skala aus einem geeigneten Blickwinkel, um Ablesefehler zu reduzieren.
• Berücksichtigen Sie die Auflösung des Werkzeugs, bevor Sie den endgültigen Wert erfassen.

Bei einer analogen Skala können Zeiger oder Nonius korrekt ausgerichtet sein, während der erfasste Wert falsch wird, wenn die falsche Markierung interpretiert wird. Bei einer Digitalanzeige kann die sichtbare Zahl korrekt sein, der erfasste Wert dennoch falsch sein, wenn der Einheitenmodus oder der Nullzustand übersehen wird. Diese Beispiele zeigen, dass die Interpretation und nicht der Werkzeugzustand den erfassten Wert beeinflussen kann.

Dieser Abschnitt hebt Interpretationsrisiken hervor, ohne ein vollständiges Ablesetutorial für jedes Messwerkzeug zu sein. Ausführliche Techniken zur Interpretation von Skalen und Anzeigen finden Sie unter Präzisionsmesswerkzeuge ablesen. Das Verständnis von Skaleninterpretation, Nullwert und Auflösung hilft, Erfassungsfehler zu reduzieren, während detaillierte Ablesemethoden dem entsprechenden Leitfaden vorbehalten bleiben.

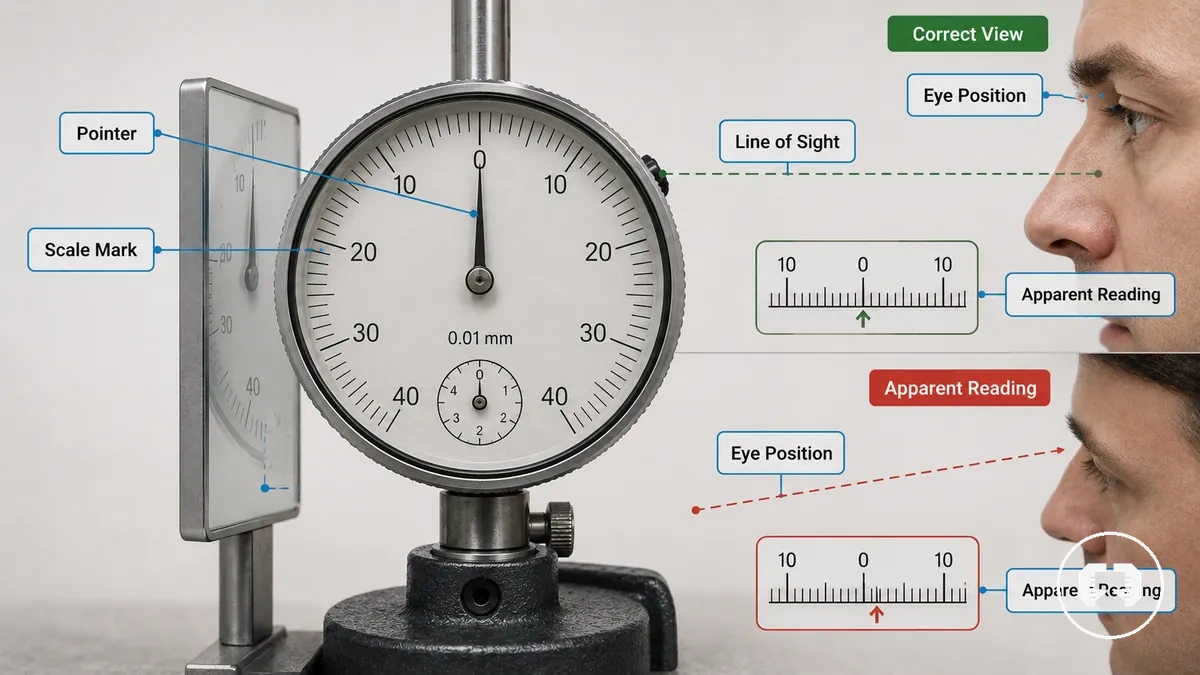

Parallax- und Blickwinkelfehler

Der Parallaxfehler ist ein Problem des Betrachtungswinkels, das die scheinbare Ausrichtung eines Zeigers oder einer Skalenmarkierung zu einer Referenzmarkierung verändert. Wenn die Sichtlinie nicht direkt mit der Skala ausgerichtet ist, kann der abgelesene Wert abweichen, obwohl sich der Zeiger nicht bewegt hat. Die Augenposition beeinflusst daher die scheinbare Ausrichtung zwischen Zeiger und Skalenmarkierung.

Ein häufiges Beispiel tritt an einer analogen Skala oder Messuhr auf, bei der der Zeiger scheinbar an einer anderen Skalenmarkierung ausgerichtet ist, wenn er aus einem Winkel statt von vorne betrachtet wird. Eine Spiegelskala kann, sofern vorhanden, helfen, die Sichtlinie genauer auszurichten, wobei das Ergebnis dennoch von der korrekten Augenposition abhängt. Die direkte Ausrichtung der Sichtlinie auf die Skalenmarkierung hilft, falsche scheinbare Ablesungen durch den Betrachtungswinkel zu vermeiden.

Fehler bei Digitalanzeige, Einheit und Nullwert

Eine Digitalanzeige kann dennoch einen falschen erfassten Wert liefern, wenn der Anzeigezustand, der Einheitenmodus oder der Nullwert nicht korrekt sind. Ein digitaler Messwert ist nicht automatisch fehlerfrei, da eine falsche Nullreferenz, ein instabiler Anzeigezustand oder eine missverstandene Auflösung zu falschem Vertrauen führen kann. Die Überprüfung des Anzeigezustands, des Einheitenmodus und der Nullreferenz hilft, diese lokalen Ablesefehler zu reduzieren.

Bevor Sie einen digitalen Anzeigewert übernehmen, überprüfen Sie diese Bedingungen:

• Bestätigen Sie, dass der Anzeigezustand stabil ist, bevor Sie den Messwert erfassen.
• Prüfen Sie, ob der korrekte Einheitenmodus ausgewählt ist.
• Überprüfen Sie den Nullwert und die Nullreferenz vor der Messung.
• Stellen Sie sicher, dass die Messflächen sauber sind, bevor Sie die Nullreferenz festlegen.
• Achten Sie auf Batteriestabilität oder Anzeigeverhalten, das den angezeigten Wert beeinflussen könnte.
• Berücksichtigen Sie die Auflösung des Werkzeugs bei der Interpretation des erfassten Werts.

Diese Prüfungen konzentrieren sich auf Anzeigeeinstellungen und Interpretation und nicht auf die Kalibrierung. Ihr Überspringen kann zu falschem Vertrauen führen, selbst wenn die Digitalanzeige einen klaren numerischen Wert zu zeigen scheint.

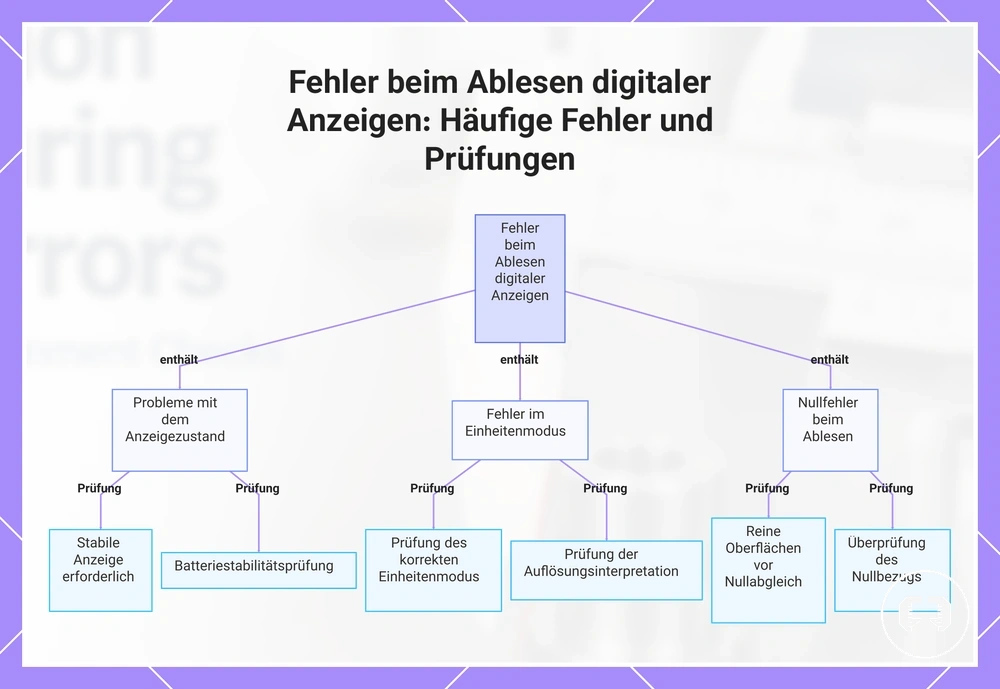

Diese Grafik zeigt die drei Hauptkategorien von Fehlern beim Ablesen digitaler Anzeigen und die wesentlichen Prüfungen, um sie zu vermeiden.

Ausrichtungs-, Kontakt- und Messkraftfehler

Wenn sich ein Messwert ändert, bevor er abgelesen wird, kann die Ursache in der Art liegen, wie das Werkzeug das Werkstück kontaktiert, und nicht im Werkstück selbst. Fehlausrichtung, ungleichmäßiger Kontakt oder übermäßige Messkraft können den Messwert verschieben, weil die Messflächen das Werkstück nicht gleichmäßig berühren. Die wichtigsten zu beurteilenden Bedingungen sind Ausrichtung, Kontakt und Messkraft.

Ausrichtungs-, Kontakt- und Messkraftfehler können durch Prüfung der betroffenen Komponente und ihres Kontaktzustands bewertet werden. Die folgende Tabelle fasst zusammen, wie jede Bedingung das Messergebnis beeinflussen kann.

Bauteil/Teil	Kontakt- oder Kraftbedingung	Auswirkung auf den Messwert	Prüfung
Messbacken	Fehlausgerichteter oder schräger Kontakt	Kann zu einem zu kleinen oder instabilen Messwert führen	Sicherstellen, dass die Messbacken vollständig auf der Werkstückoberfläche ausgerichtet sind
Ambosse oder Spindelflächen	Übermäßige Messkraft	Kann zu einem komprimierten oder verschobenen Messwert führen	Gleichmäßige Messkraft anwenden
Messflächen	Ungleichmäßiger Kontakt	Kann zu instabilen Messwerten führen	Prüfen, dass beide Messflächen gleichmäßig Kontakt haben
Werkstückoberfläche	Unebene Oberfläche oder ungleichmäßiger Handdruck	Kann das Messergebnis verändern	Werkstück stabilisieren und Messung wiederholen

Eine Änderung der Kontaktbedingung kann den Messwert verändern, selbst wenn dasselbe Werkzeug und Werkstück verwendet werden. Schräge Messbacken, ungleichmäßiger Kontakt über die Messflächen oder erhöhter Handdruck können den Kontakt mit der Werkstückoberfläche verändern, sodass der Messwert je nach Werkzeugtyp, Bauteilgeometrie und Messkraft zu klein, zu groß oder instabil werden kann.

Wenn sich der Messwert ändert, während das Werkstück unverändert bleibt, das Werkzeug aber neu positioniert wird, ist die Handhabung des Werkzeugs oft eine wahrscheinlichere Ursache als das Bauteil selbst. Die Wiederholung der Messung mit gleichbleibender Ausrichtung, Kontakt und Messkraft kann helfen, handhabungsbedingte Messwertänderungen zu unterscheiden. Auch der richtige Einsatz von Messwerkzeugen trägt dazu bei, gleichbleibende Kontaktbedingungen während der Messung sicherzustellen.

Ausrichtung der Messbacken und instabiler Kontakt

Wenn die Messbacken eines Messschiebers geneigt sind, nicht vollständig aufliegen oder während der Messung verrutschen, kann sich der Messwert ändern, obwohl sich das Werkstück nicht bewegt hat. Ein stabiler Kontakt des Messschiebers hängt davon ab, dass die Innenmessbacken, Außenmessbacken oder der Tiefenmaßstab das vorgesehene Messmerkmal korrekt kontaktieren. Die Überprüfung der Backenparallelität, des Backensitzes und der Neigung hilft, Fehler durch instabilen Kontakt zu reduzieren.

Überprüfen Sie den stabilen Backenkontakt, bevor Sie den Messwert übernehmen:

• Stellen Sie sicher, dass die Außenmessbacken parallel zur gemessenen Oberfläche sind und nicht durch den Bauteilwinkel beeinflusst werden.
• Stellen Sie sicher, dass die Innenmessbacken vollständig in der vorgesehenen Nut oder dem inneren Merkmal aufliegen.
• Überprüfen Sie, dass der Tiefenmaßstab die Bezugsfläche bei der Tiefenmessung mit korrekter Ausrichtung kontaktiert.
• Wenden Sie einen gleichmäßigen Greifdruck an, um Bewegungen durch instabilen Kontakt zu reduzieren.
• Überprüfen Sie, dass die Messbacken des Messschiebers während der gesamten Messung in vollem Kontakt mit dem vorgesehenen Messmerkmal bleiben.

Diese Prüfungen helfen, kontaktbedingte Fehler von Veränderungen am Werkstück selbst zu unterscheiden. Wenn sich der Backensitz, die Backenparallelität, der Bauteilwinkel oder der Greifdruck während der Messung ändern, kann das Ergebnis eine falsche Innen-, Außen- oder Tiefenmessung sein.

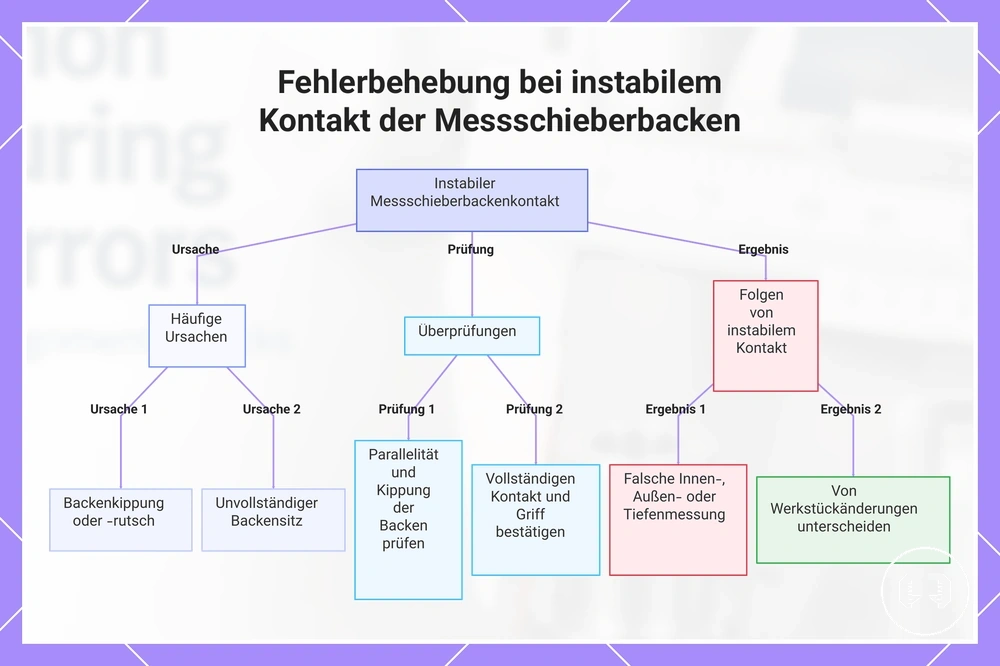

Dieses Diagramm zeigt die häufigsten Ursachen für instabilen Messschieberbackenkontakt, die wichtigsten Überprüfungen und die Messfehler, die aus deren Vernachlässigung resultieren.

Mikrometerdruck und Spindelkontaktfehler

Wenn sich der Messwert eines Mikrometers zwischen wiederholten Messungen ändert, können ungleichmäßiger Spindeldruck, Ambosskontakt oder Bauteilausrichtung das Ergebnis beeinflussen, bevor die Skala abgelesen wird. Die Messkraft trägt zur Wiederholbarkeit bei, während ein schlechter Kontakt zwischen Spindel, Amboss und Werkstück zu komprimierten, schrägen oder inkonsistenten Messwerten führen kann. Ein gleichmäßiger Spindelkontakt unterstützt die Wiederholbarkeit zuverlässiger, als sich allein auf den Skalenwert zu verlassen.

Verwenden Sie diese Prüfungen, um Mikrometerkontakt und Messkraft zu überprüfen:

• Stellen Sie sicher, dass Spindel und Amboss das Werkstück mit vollständiger, gleichmäßiger Kontaktflächenanlage berühren.
• Verwenden Sie die Ratsche oder die Reibungshülse, sofern vorhanden, um eine gleichmäßige Messkraft zu erzielen.
• Überprüfen Sie, dass die Kontaktflächen vor der Messung sauber sind.
• Prüfen Sie die korrekte Bauteilposition und Bauteilausrichtung, bevor Sie die Spindel schließen.
• Wiederholen Sie die Messung, wenn sich Spindeldruck oder Kontakt zwischen den Messungen ändert.

Diese Prüfungen helfen, kontaktbedingte Messwertänderungen zu reduzieren. Die geeignete Messkraft und Kontaktmethode können je nach Mikrometerdesign und Messaufgabe variieren, daher sollten komprimierte, schräge oder inkonsistente Messwerte in diesem Zusammenhang bewertet werden.

Kalibrier-, Nullabgleichs- und Driftfehler

Kalibrier-, Nullabgleichs- und Driftfehler können dazu führen, dass ein Messwerkzeug dauerhaft ungenau ist, selbst wenn die Bedientechnik stabil erscheint. Ein Problem mit der Nullreferenz betrifft in der Regel den Startpunkt der Messung, während der Kalibrierzustand und die Drift beeinflussen können, ob das Werkzeug bei wiederholten Prüfungen zuverlässig bleibt. Die erste Unterscheidung ist daher zwischen Nullreferenz und Kalibrierzustand zu treffen.

Nullprüfungen, Prüfungen mit bekannten Normalen und wiederholte Messungen helfen, eine einfache Korrektur von einer vermuteten Werkzeugabweichung zu unterscheiden. Der folgende Ablauf konzentriert die Diagnose auf Symptom, Prüfung, wahrscheinliche Bedeutung und nächsten Schritt.

Symptom	Prüfung	Wahrscheinliche Bedeutung	Nächster Schritt
Messwert kehrt nicht auf Null zurück	Nullreferenz prüfen	Mögliche Nullpunktverschiebung	Nullreferenz korrigieren, sofern das Werkzeug dies zulässt
Gleicher Versatz tritt wiederholt auf	Mit einem geeigneten bekannten Normal vergleichen	Mögliche Werkzeugabweichung oder Kalibrierfehler	Vor der Verwendung des Messergebnisses eine Überprüfung durchführen
Messwerte ändern sich bei wiederholten Prüfungen	Wiederholbarkeit unter kontrollierten Bedingungen prüfen	Mögliche Drift, Verschleiß oder instabiler Werkzeugzustand	Neu kalibrieren oder aus dem Einsatz nehmen, wenn die Überprüfung fehlschlägt

Drift und Verschleiß können allmählich auftreten, sodass eine einzelne Messung allein den Werkzeugzustand nicht erklären kann. Ein bekanntes Normal kann helfen zu überprüfen, ob der Fehler in derselben Richtung wiederholt auftritt, während Wiederholbarkeitsprüfungen zeigen können, ob das Werkzeug unter ähnlichen Bedingungen instabil ist. Jede Schlussfolgerung sollte vorläufig bleiben, bis die Überprüfung bestätigt, ob es sich um eine Nullpunktverschiebung, einen Kalibrierfehler oder einen Werkzeugschaden handelt.

Dieser Abschnitt ist diagnostisch und keine vollständige Kalibrieranleitung; Messwerkzeuge neu kalibrieren oder ersetzen erläutert den weiteren Kontext für Referenzprüfungen und Entscheidungen zur Neukalibrierung. Eine einfache Nullkorrektur kann ausreichen, wenn nur die Nullreferenz falsch ist, aber vermutete Drift, fehlgeschlagene Überprüfung, sichtbarer Verschleiß oder Verlust der Wiederholbarkeit können eine Neukalibrierung oder die Entfernung aus dem Einsatz erfordern.

Wann ein Kalibrierfehler sich von einem Anwenderfehler unterscheidet

Ein Kalibrierfehler unterscheidet sich von einem Anwenderfehler, wenn das Werkzeug bei kontrollierten Prüfungen eine wiederholbare Abweichung zeigt, anstatt verstreuter Ergebnisse, die durch Handhabung oder Ablesung verursacht werden. Eine Prüfung mit einem bekannten Normal, eine Überprüfung der Nullpunktverschiebung und eine kontrollierte Wiederholmessung können helfen, eine Werkzeugabweichung von einem Bedienfehler zu trennen. Der wesentliche Unterschied liegt in stabiler Abweichung gegenüber inkonsistenten Messwerten.

Verwenden Sie den folgenden Vergleich als Hinweisprüfung, nicht als sichere Diagnose; die Kalibrierprüfung sollte vorläufig bleiben, bis sie mit einem geeigneten Referenznormal oder einer kontrollierten Wiederholmessung bestätigt wurde.

Kalibriersignal	Anwenderfehlersignal
Der gleiche falsche Messwert wiederholt sich bei einer Prüfung mit einem bekannten Normal in derselben Richtung.	Messwerte ändern sich zwischen verschiedenen Anwendern, Handpositionen oder Ablesemethoden.
Eine Nullpunktverschiebung bleibt bestehen, nachdem die Nullreferenz geprüft und das Werkzeug gleichmäßig verwendet wurde.	Das Ergebnis ändert sich, wenn sich Handhabung, Kontakt oder Ableseinterpretation ändern.
Eine wiederholbare Abweichung tritt während der kontrollierten Wiederholmessung auf.	Verstreute Messwerte treten ohne stabile Fehlerrichtung auf.
Die Überprüfung deutet darauf hin, dass das Werkzeug möglicherweise eine Kalibrierprüfung benötigt.	Eine Korrektur durch den Anwender kann den Fehler reduzieren, wenn Technik oder Ablesung angepasst werden.

Oberflächen-, Verschmutzungs- und Umgebungsmessfehler

Wenn eine korrekte Messtechnik dennoch ein instabiles Ergebnis liefert, können die Werkstückoberfläche oder die Umgebungsbedingungen die Messung beeinflussen. Grate, Verunreinigungen, Schmutz, Öl, Temperatur, Feuchtigkeit, Vibrationen und Wärmeausdehnung können die Kontakt- oder Messstabilität beeinträchtigen, selbst wenn das Werkzeug gleichmäßig verwendet wird. Das zu erwartende Messergebnis hängt sowohl von der Werkstückoberfläche als auch von der Umgebung ab.

Bevor das Ergebnis dem Werkzeug oder dem Bediener zugeschrieben wird, überprüfen Sie die Messbedingungen, die die Stabilität beeinflussen können:

• Untersuchen Sie die Werkstückoberfläche auf Grate, Verunreinigungen, Schmutz oder andere Oberflächenverschmutzungen, die einen Kontaktfehler verursachen können.
• Prüfen Sie auf Öl oder Rückstände auf dem Werkstück oder den Messflächen, die zu einem instabilen Messwert beitragen können.
• Berücksichtigen Sie, ob Temperaturunterschiede eine Wärmeausdehnung und eine verschobene Abmessung verursachen könnten, abhängig vom Material, der Toleranzanforderung und der Umgebung.
• Achten Sie auf Vibrationen oder sich ändernde Werkstattbedingungen, die die Wiederholbarkeit während der Messung verringern können.
• Beachten Sie, ob Feuchtigkeit oder andere Umgebungsbedingungen die Messstabilität in der aktuellen Umgebung beeinflussen könnten.

Ein Grat, Verunreinigungen oder Oberflächenschäden können den vollständigen Kontakt mit der Werkstückoberfläche verhindern und zu einem Kontaktfehler oder einem instabilen Messwert führen. Eine temperaturabhängige Wärmeausdehnung kann zu einer verschobenen Abmessung beitragen, während Vibrationen oder Feuchtigkeit die Wiederholbarkeit unter bestimmten Umgebungsbedingungen beeinträchtigen können. Diese Mechanismen sollten berücksichtigt werden, bevor gefolgert wird, dass die Kalibrierung oder ein Bedienfehler die Hauptursache des Messergebnisses ist.

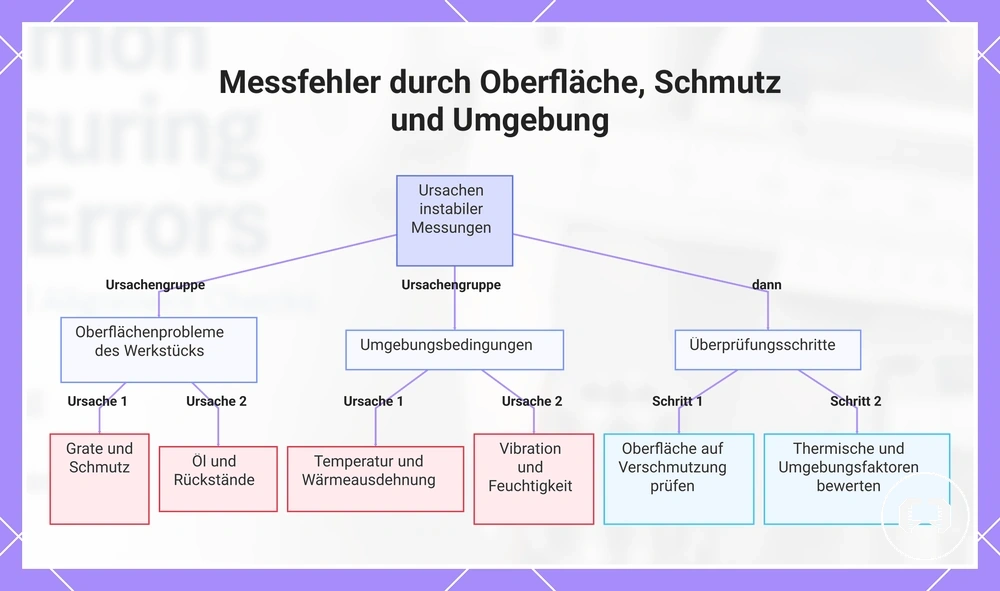

Dieses Diagramm zeigt die Hauptursachen für instabile Messungen aufgrund der Werkstückoberfläche und der Umgebungsbedingungen sowie die Schritte zur Überprüfung, bevor das Werkzeug oder der Bediener beschuldigt wird.

Wie man Wiederholungsmessfehler reduziert

Wiederholungsmessfehler lassen sich oft durch die Kombination von Vorbereitung, gleichbleibender Technik, Wiederholmessung und Überprüfung reduzieren, anstatt sich auf einen einzelnen Messwert zu verlassen. Eine strukturierte Prüfsequenz hilft, wiederholte Fehler zu erkennen, bevor sie als gültige Ergebnisse akzeptiert werden, wobei die Verbesserung je nach Messwerkzeug, erwarteter Toleranz und Bedienerkonsistenz variieren kann. Prävention kombiniert Vorbereitung mit Überprüfung.

Verwenden Sie die folgende Prüfsequenz, bevor Sie den Messwert übernehmen:

1. Saubere Kontaktpunkte bestätigen, indem auf Verunreinigungen oder Verschmutzungen geprüft wird, da die Kontaktqualität den Messwert beeinflussen kann.
2. Ein für die Messung geeignetes Messwerkzeug auswählen, sodass die Methode zur Messaufgabe passt.
3. Vor der Messung eine Nullprüfung durchführen, um die Startreferenz zu überprüfen.
4. Ausrichtung prüfen und stabilen Druck anwenden, sodass die Messflächen das Werkstück gleichmäßig kontaktieren.
5. Eine Wiederholmessung durchführen und die Ergebnisse vergleichen, um die Wiederholbarkeit zu beurteilen, anstatt sich auf einen einzelnen Messwert zu verlassen.
6. Den Messwert mit der erwarteten Toleranz vergleichen und eine abschließende Überprüfung durchführen, bevor das Ergebnis erfasst wird.

Die Wiederholmessung hilft, einen isolierten Messwert von einer wiederkehrenden Abweichung zu unterscheiden, während der Vergleich mit der erwarteten Toleranz einen Kontext für das Ergebnis liefert. Der richtige Einsatz von Messwerkzeugen kann eine gleichmäßigere Wiederholbarkeit unterstützen, ersetzt jedoch nicht die Überprüfung.

Wenn nach derselben Prüfsequenz weiterhin wiederholte Abweichungen auftreten, kann das Muster auf ein Prozessproblem hindeuten und nicht auf einen einzelnen schlechten Messwert. Eine weitere Überprüfung kann helfen festzustellen, ob die Abweichung mit dem Messprozess zusammenhängt und nicht mit einem isolierten Messergebnis.

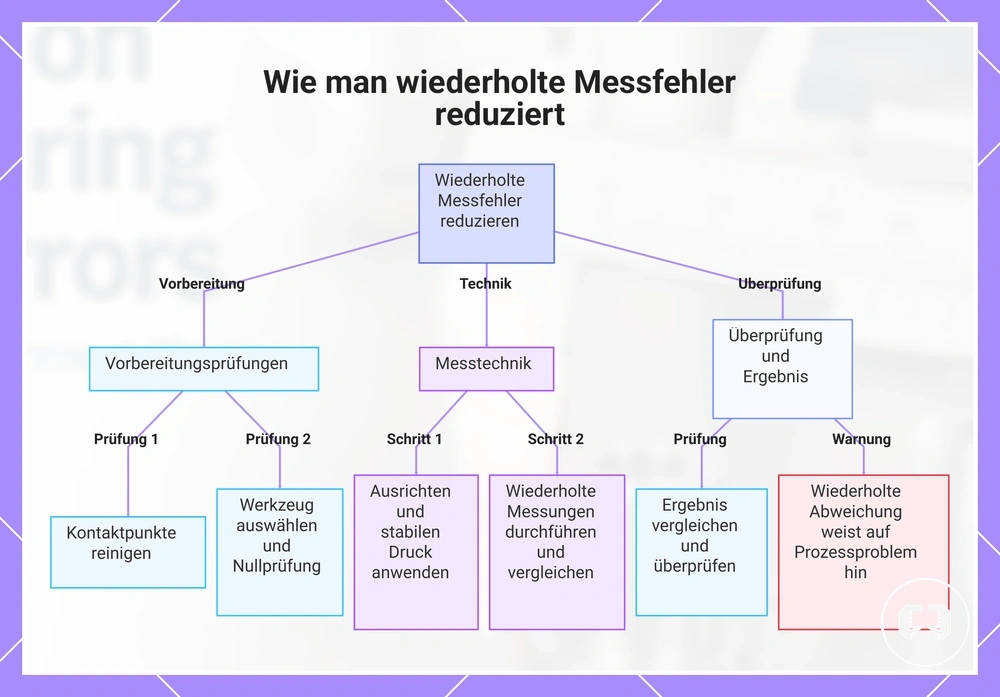

Dieses Diagramm zeigt die strukturierte Prüfsequenz zur Reduzierung wiederholter Messfehler, einschließlich Vorbereitung, Messtechnik und Überprüfungsschritte.

Reinigen, ausrichten, wiederholen und Messwerte vergleichen, bevor Sie dem Ergebnis vertrauen

Überprüfen Sie die Messung, bevor Sie dem Ergebnis vertrauen, indem Sie die Bedingungen bestätigen, die den Messwert am direktesten beeinflussen. Jede Prüfung hilft, das endgültige Ergebnis zu sichern, indem die Wahrscheinlichkeit verringert wird, dass eine einzelne Bedingung das Ergebnis beeinflusst. Verwenden Sie die folgende Überprüfungssequenz, bevor Sie eine Messung akzeptieren.

Wenden Sie diese prägnante Checkliste an, bevor Sie das Ergebnis erfassen:

• Stellen Sie sicher, dass die Werkzeugflächen und die Werkstückoberfläche sauber sind, sodass Verunreinigungen oder Verschmutzungen den Kontakt weniger wahrscheinlich beeinträchtigen.
• Überprüfen Sie den Nullzustand vor der Messung, um die Startreferenz zu bestätigen.
• Richten Sie das Messwerkzeug korrekt aus, sodass die Kontaktpunkte das vorgesehene Messmerkmal erfassen.
• Wenden Sie eine gleichmäßige Messkraft an, um die Wiederholbarkeit während der Messung zu unterstützen.
• Führen Sie Wiederholmessungen durch und vergleichen Sie die Messwerte, um zu bestätigen, dass sie hinreichend gleichbleibend sind.
• Vergleichen Sie das Ergebnis mit einer anderen geeigneten Referenz, sofern verfügbar, um das Vertrauen zu stärken, bevor Sie die Messung akzeptieren.

Diese Überprüfungssequenz trägt dazu bei, das Vertrauen zu verbessern, ohne dabei eine exakte Sicherheit zu garantieren. Der Vergleich mit einem anderen Werkzeug oder einer bekannten Referenz ist nur dann sinnvoll, wenn eine geeignete Referenz verfügbar ist.

Wann ungenaue Messwerte eine Neukalibrierung oder einen Austausch erfordern

Ungenauige Messwerte sollten über die gewöhnliche Anwenderkorrektur hinausgehen, wenn dieselben Symptome nach angemessenen Überprüfungsschritten fortbestehen. Wiederkehrende Signale des Werkzeugzustands können darauf hindeuten, dass die Technik allein nicht mehr die Hauptursache ist, wobei die nächste Maßnahme von der Überprüfung, der Toleranzanforderung und dem Zustand des Messwerkzeugs abhängt. Neukalibrierung, Reparatur oder Austausch sind bedingte Ergebnisse und keine automatischen Entscheidungen.

Bewerten Sie wiederkehrende Symptome, bevor Sie die nächste Maßnahme festlegen:

• Prüfen Sie auf wiederholte ungenaue Messwerte in derselben Richtung nach normaler Überprüfung.
• Bestätigen Sie, ob der fehlgeschlagene Nullabgleich nach Wiederholung der Nullprüfung fortbesteht.
• Untersuchen Sie auf sichtbaren Verschleiß, beschädigte Messbacken oder beschädigte Messflächen, die den Messwert beeinflussen können.
• Achten Sie auf eine instabile Anzeige oder inkonsistente Wiederholbarkeit während wiederholter Messungen.
• Vergleichen Sie das Ergebnis mit einer Prüfung an einem bekannten Normal, wenn eine geeignete Referenz verfügbar ist.
• Überlegen Sie, ob die Toleranzanforderung darauf hindeutet, dass eine Neukalibrierung, eine Reparaturprüfung oder ein Austausch angemessen sein könnte.

Anhaltende Signale des Werkzeugzustands können eine Reparaturprüfung anstelle einer weiteren Technikkorrektur allein rechtfertigen. Wenn die Überprüfung weiterhin auf ungenaue Messwerte hindeutet, Messwerkzeuge neu kalibrieren oder ersetzen Sie diese entsprechend dem überprüften Werkzeugzustand, anstatt den Austausch als Standardmaßnahme zu betrachten.

Gewöhnliche Messfehler können oft durch Anwenderkorrektur behoben werden, während wiederkehrende Probleme des Werkzeugzustands in den Bereich der Kalibrierprüfung oder Austauschentscheidungen fallen. Für eine allgemeine Orientierung zu Überprüfungsgrenzen siehe calibration basics, insbesondere wenn ein fehlgeschlagener Nullabgleich, eine fehlgeschlagene Prüfung mit einem bekannten Normal oder die Toleranzanforderung darauf hindeuten, dass die gewöhnliche Korrektur nicht mehr ausreicht.

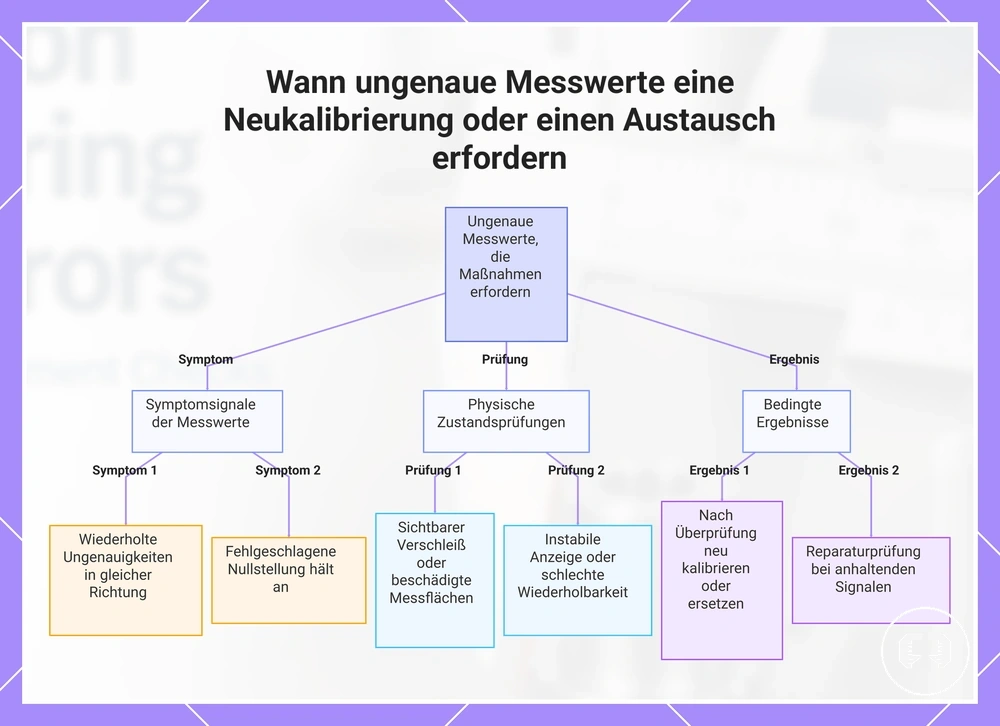

Dieses Diagramm zeigt die wichtigsten Symptome, physischen Prüfungen und bedingten Ergebnisse, um zu bestimmen, ob ungenaue Messgerätwerte eine Neukalibrierung, Reparatur oder einen Austausch erfordern.
