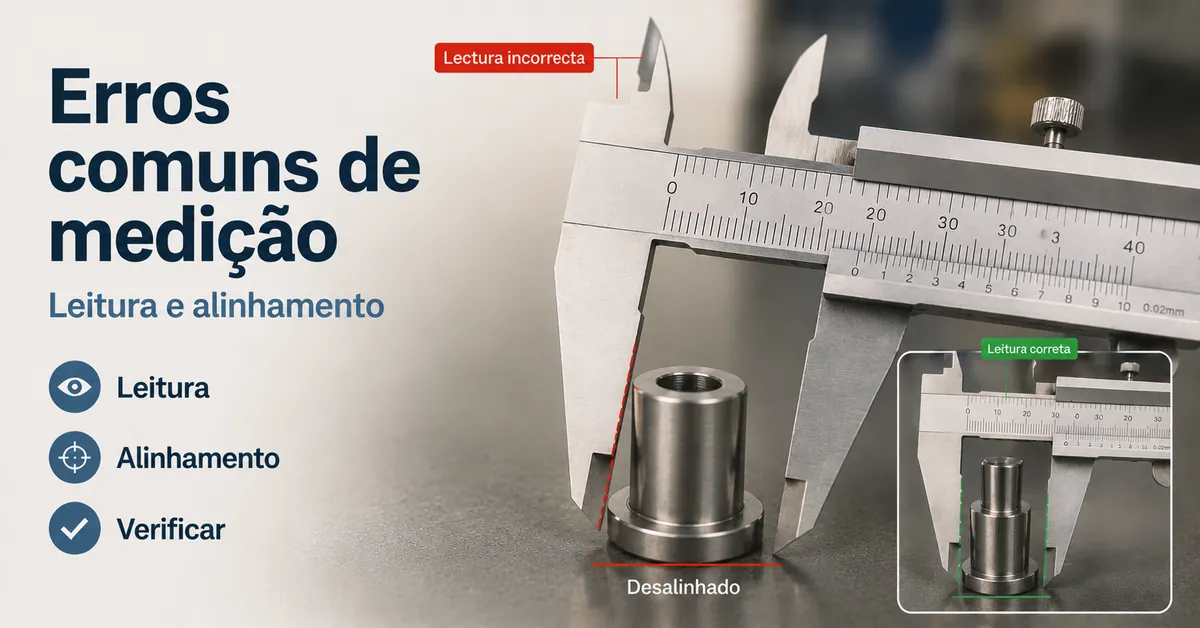

Erros comuns em ferramentas de medição de precisão

Erros em ferramentas de medição de precisão são erros de medição que reduzem a confiabilidade, a repetibilidade e a confiança no resultado medido. Eles geralmente aparecem quando a técnica do usuário, a interpretação da leitura, o alinhamento, o estado de calibração, a superfície da peça ou o ambiente de medição interrompem um processo de medição consistente e geram leituras imprecisas.

O problema nem sempre é a própria ferramenta, porque o mesmo erro de medição pode vir de pressão, contato, uma referência zero, uma superfície suja ou uma leitura no display que foi interpretada muito rapidamente. A gravidade do erro depende do tipo de ferramenta, da exigência de tolerância, da técnica do operador, da condição da peça e do ambiente de medição. Uma causa controlada pelo usuário geralmente é algo que pode ser verificado durante a configuração ou medição, como alinhamento, pressão, contato ou interpretação da leitura. Uma causa relacionada à condição da ferramenta pode envolver estado de calibração, desgaste, deriva ou danos que precisam de verificação antes que a recalibração ou substituição seja considerada.

Se ferramentas de medição de precisão fornecem leituras diferentes na mesma peça, a primeira pergunta diagnóstica é se o resultado muda com o operador, a posição da ferramenta ou as condições ao redor. Essa distinção ajuda a separar o erro evitável do operador de um possível erro da ferramenta e prepara a próxima seção: por que ferramentas de medição de precisão fornecem leituras imprecisas.

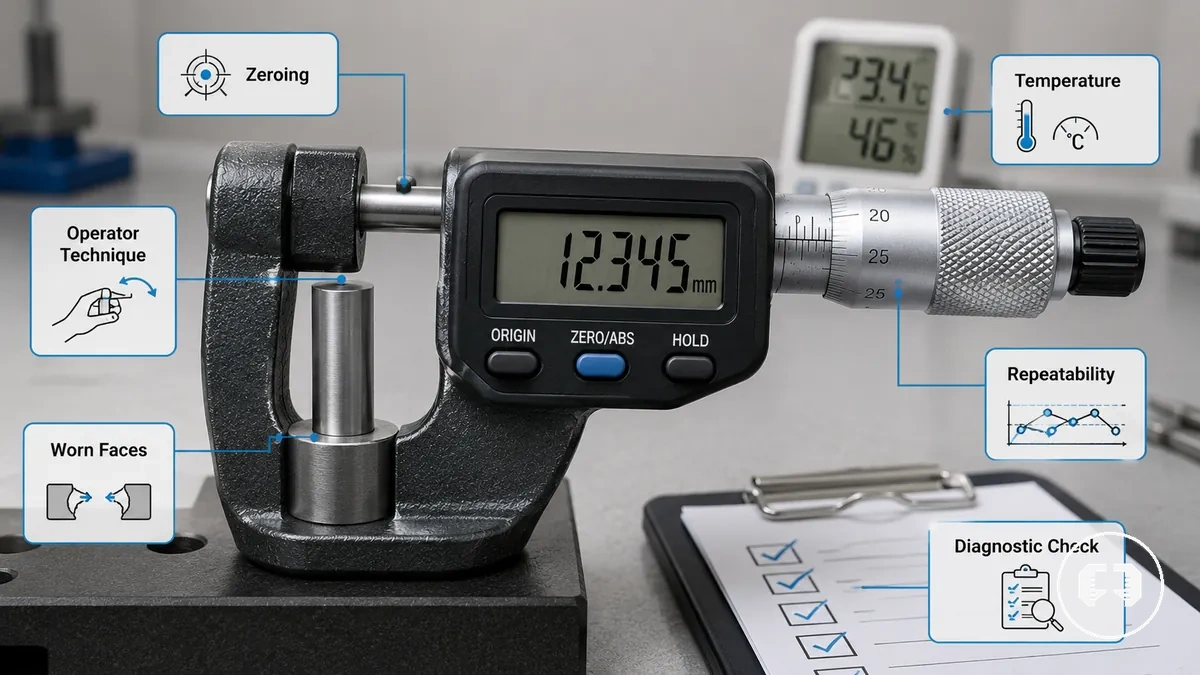

Por que ferramentas de medição de precisão fornecem leituras imprecisas

Quando leituras imprecisas aparecem, diferentes fontes de erro podem produzir o mesmo sintoma, portanto o resultado medido deve ser diagnosticado antes que uma única causa seja assumida. Ferramentas de medição de precisão podem perder repetibilidade quando a zeragem, a técnica do operador, a condição do instrumento ou o ambiente de medição afetam o processo de medição. Essas categorias amplas de causa fornecem o ponto de partida mais confiável para a solução de problemas.

Por que ferramentas de medição de precisão fornecem leituras imprecisas se torna mais fácil de diagnosticar quando cada sintoma é agrupado por sua provável causa e efeito, em vez de por tipo de ferramenta. Entender os fatores de exatidão e repetibilidade ajuda a explicar por que sintomas semelhantes podem exigir verificações diagnósticas diferentes sob condições de medição diferentes.

Fonte do erro	Condição comum	Sintoma da leitura	Primeira verificação
Zeragem	Referência zero incorreta ou deslocamento do zero	Resultado medido mostra um desvio consistente	Verifique a referência zero antes de medir
Técnica do operador	Força, ângulo ou contato incorretos	Resultado inconsistente ou repetibilidade reduzida	Repita a medição usando técnica consistente
Condição do instrumento	Faces desgastadas ou possível deriva	Leitura instável ou repetibilidade reduzida	Realize uma verificação diagnóstica e confirme o estado de calibração
Ambiente de medição	Mudanças de temperatura, vibração ou detritos	Resultado medido muda entre leituras	Inspecione a peça e as condições ao redor

A tabela classifica cada fonte de erro por condição, sintoma e a primeira verificação diagnóstica, em vez de sugerir uma causa exata. Uma zeragem deficiente pode levar a uma referência deslocada, faces desgastadas podem reduzir a repetibilidade e temperatura instável pode afetar o resultado medido. Como sintomas semelhantes podem surgir de condições diferentes, a verificação diagnóstica ajuda a identificar a explicação mais provável antes que uma ação adicional seja tomada.

Por exemplo, uma leitura instável pode vir de técnica inconsistente do operador durante uma medição ou de deriva do instrumento durante outra, mesmo que o sintoma pareça o mesmo. Verificar a técnica, a condição da ferramenta e o ambiente ao redor em sequência ajuda a separar essas possibilidades. Para orientação mais ampla sobre equipamentos relacionados e tópicos de medição, visite o hub de ferramentas de medição de precisão.

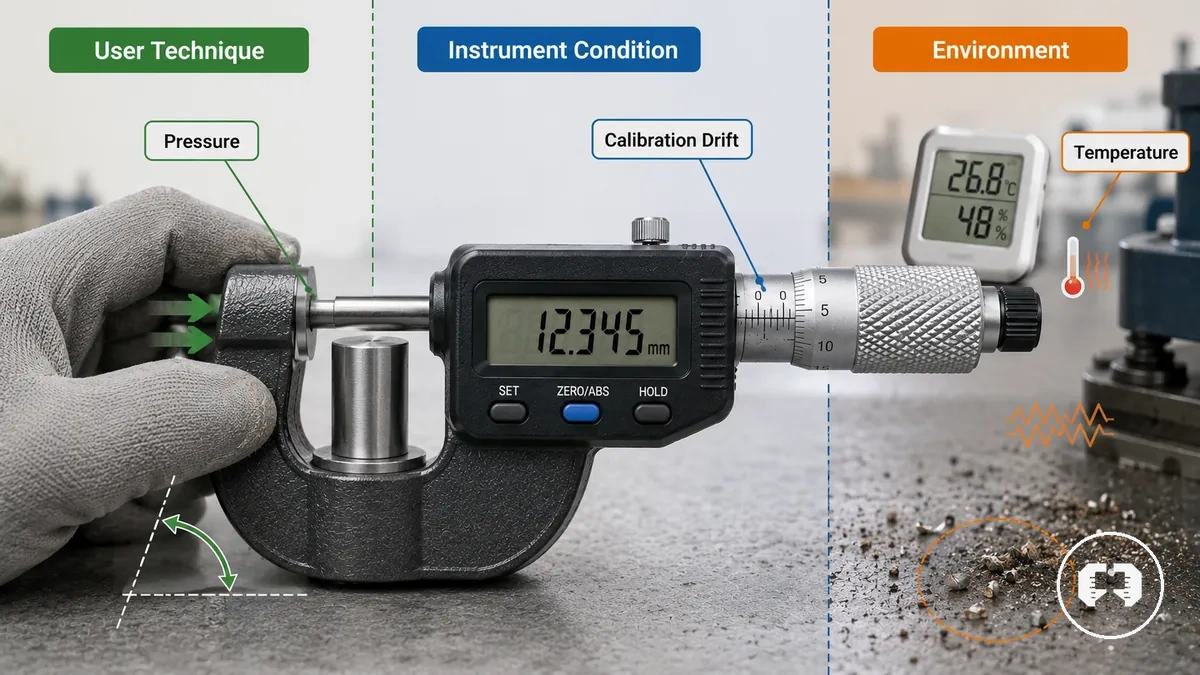

Técnica do operador, condição do instrumento e ambiente como fontes de erro

Quando a mesma leitura imprecisa aparece, a fonte pode ser a técnica do operador, a condição do instrumento ou o ambiente, em vez de uma única falha. Mudanças na pressão, ângulo, desgaste, deriva de calibração, temperatura, vibração ou detritos podem afetar a confiança na leitura de maneiras diferentes. Distinguir essas três classes de fonte ajuda a restringir a causa provável sem assumir um diagnóstico exato.

A comparação abaixo separa as três classes de fonte para que um comportamento de leitura semelhante possa ser avaliado pela origem provável, em vez de apenas pelo sintoma. Como condições diferentes podem produzir resultados sobrepostos, a primeira verificação deve ajudar a distinguir a fonte antes de uma investigação adicional.

Classe da fonte	Condição típica	Comportamento da leitura	O que verificar
Técnica do operador	Pressão irregular, ângulo incorreto ou contato inconsistente	Os valores medidos podem variar entre verificações repetidas	Revise o manuseio, o contato e a posição de medição
Condição do instrumento	Desgaste ou deriva de calibração	A repetibilidade pode diminuir ou um deslocamento do zero pode aparecer	Inspecione a condição da ferramenta e verifique o estado de calibração
Ambiente	Mudanças de temperatura, vibração, detritos ou umidade	A confiança na leitura pode mudar entre medições	Verifique a peça e as condições ao redor

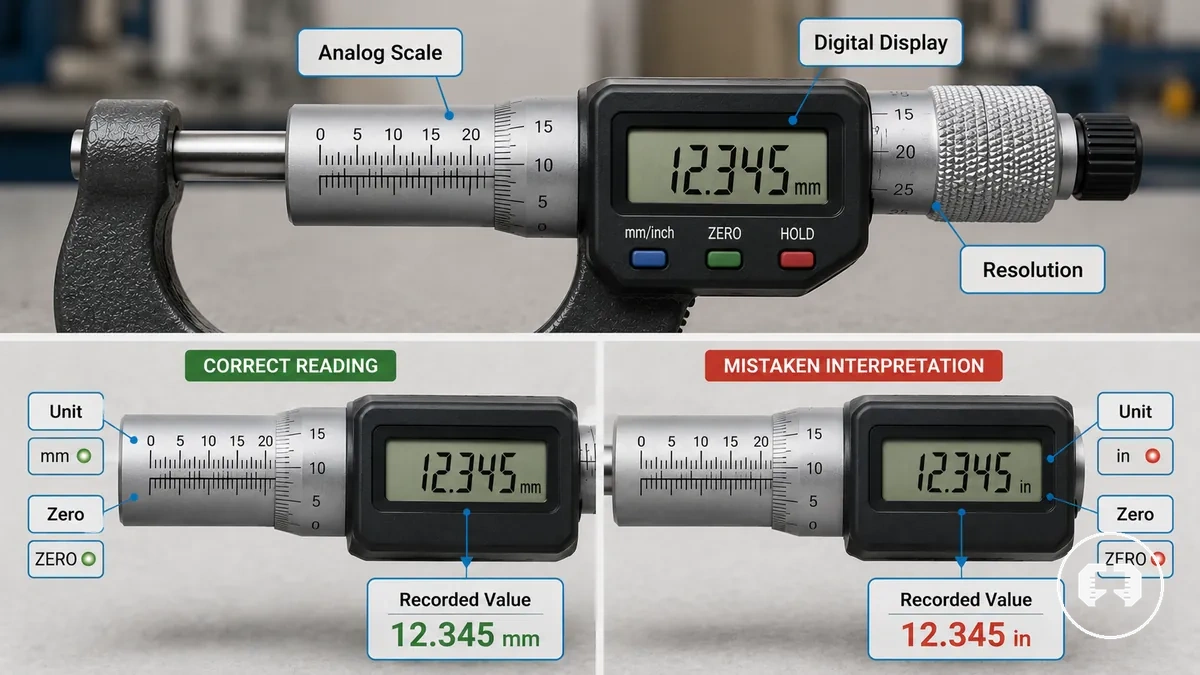

Erros de leitura e interpretação de escala

Erros de leitura e interpretação de escala podem gerar erro de medição mesmo quando a ferramenta e a peça são adequadas. Uma marca ou número visível pode ser registrado incorretamente se a interpretação da escala, o display digital, a troca de unidade, a leitura zero ou a resolução for mal compreendida. Esta seção foca na interpretação da escala, do display e da unidade, em vez da condição da ferramenta.

Verificações simples de leitura podem reduzir o risco de registrar o valor errado antes que ele seja comparado com uma tolerância ou documentado. O exemplo anotado abaixo mostra como erros de leitura e interpretação de escala podem ocorrer quando a marca visível, o rótulo da unidade ou o estado do display são interpretados incorretamente.

• Confirme a unidade selecionada antes de registrar o valor medido, especialmente após a troca de unidade.
• Verifique a leitura zero antes de realizar ou repetir uma medição.
• Verifique a escala analógica, o nônio ou o mostrador em relação à marca de referência pretendida.
• Observe a escala de um ângulo de visão adequado para reduzir erros de leitura.
• Considere a resolução da ferramenta antes de registrar o valor final.

Em uma escala analógica, o ponteiro ou nônio pode alinhar corretamente enquanto o valor registrado se torna incorreto se a marca errada for interpretada. Em um display digital, o número visível pode estar correto, mas o valor registrado ainda pode estar errado se o modo de unidade ou estado zero for negligenciado. Esses exemplos mostram que a interpretação, em vez da condição da ferramenta, pode afetar o valor registrado.

Esta seção destaca os riscos de interpretação sem se tornar um tutorial completo de leitura para cada ferramenta de medição. Para técnicas detalhadas de interpretação de escalas e displays, consulte ler ferramentas de medição de precisão. Compreender a interpretação da escala, a leitura zero e a resolução ajuda a reduzir erros de registro, deixando os métodos detalhados de leitura para o guia dedicado.

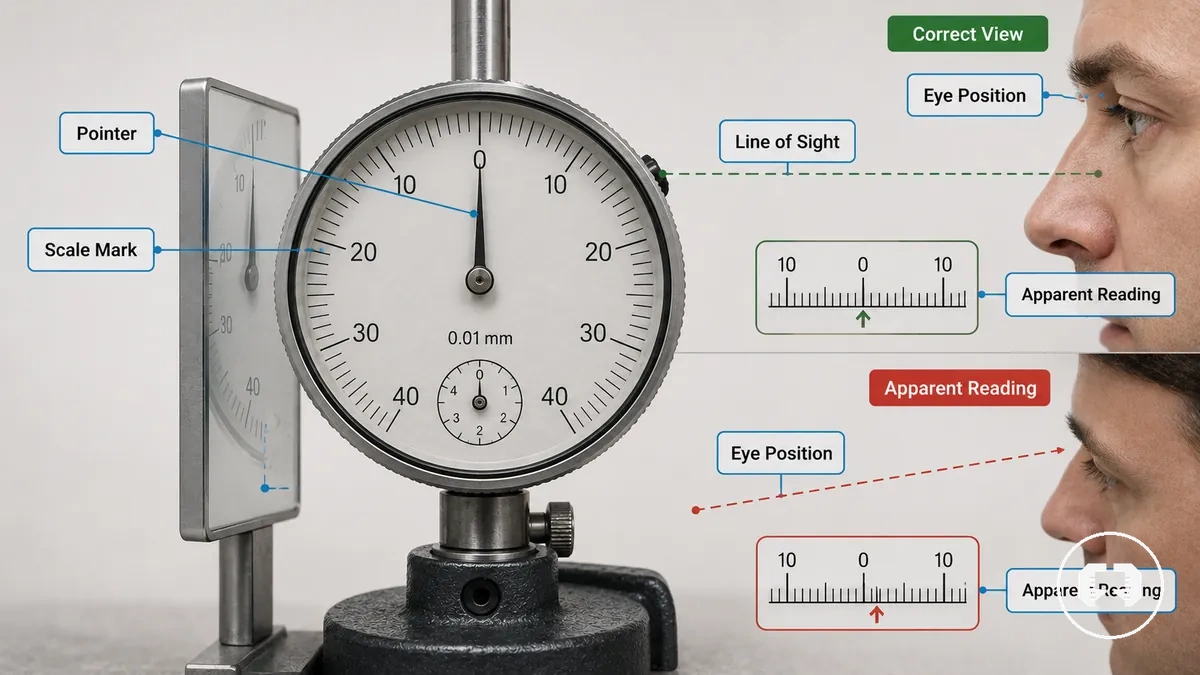

Erros de paralaxe e ângulo de visão

O erro de paralaxe é um problema de ângulo de visão que altera a forma como um ponteiro ou marca de escala parece se alinhar com uma marca de referência. Quando a linha de visão não está diretamente alinhada com a escala, a leitura aparente pode diferir mesmo que o ponteiro não tenha se movido. A posição dos olhos, portanto, influencia o alinhamento aparente entre o ponteiro e a marca da escala.

Um exemplo comum ocorre em uma escala analógica ou mostrador onde o ponteiro parece se alinhar com uma marca de escala diferente quando visto de um ângulo, em vez de diretamente de frente. Uma escala espelhada, quando disponível, pode ajudar o usuário a alinhar a linha de visão com mais precisão, embora o resultado ainda dependa da posição correta dos olhos. Visualizar o ponteiro diretamente alinhado com a marca da escala ajuda a reduzir leituras aparentes falsas causadas pelo ângulo de visão.

Erros de display digital, unidade e leitura zero

Um display digital ainda pode produzir um valor registrado incorreto quando o estado do display, o modo de unidade ou a leitura zero estão incorretos. Uma leitura digital não é automaticamente livre de erros, pois uma referência de origem incorreta, estado instável do display ou resolução mal compreendida podem levar a uma falsa confiança. Verificar o estado do display, o modo de unidade e a referência zero ajuda a reduzir esses erros locais de leitura.

Antes de aceitar uma leitura de display digital, verifique estas condições:

• Confirme que o estado do display está estável antes de registrar o valor medido.
• Verifique se o modo de unidade correto está selecionado.
• Verifique a leitura zero e a referência de origem antes de medir.
• Certifique-se de que as superfícies de medição estão limpas antes de estabelecer a referência zero.
• Observe a estabilidade da bateria ou o comportamento do display que pode afetar a leitura exibida.
• Considere a resolução da ferramenta ao interpretar o valor registrado.

Essas verificações focam nas configurações do display e na interpretação, em vez da calibração. Ignorá-las pode criar falsa confiança mesmo quando o display digital parece mostrar um valor numérico claro.

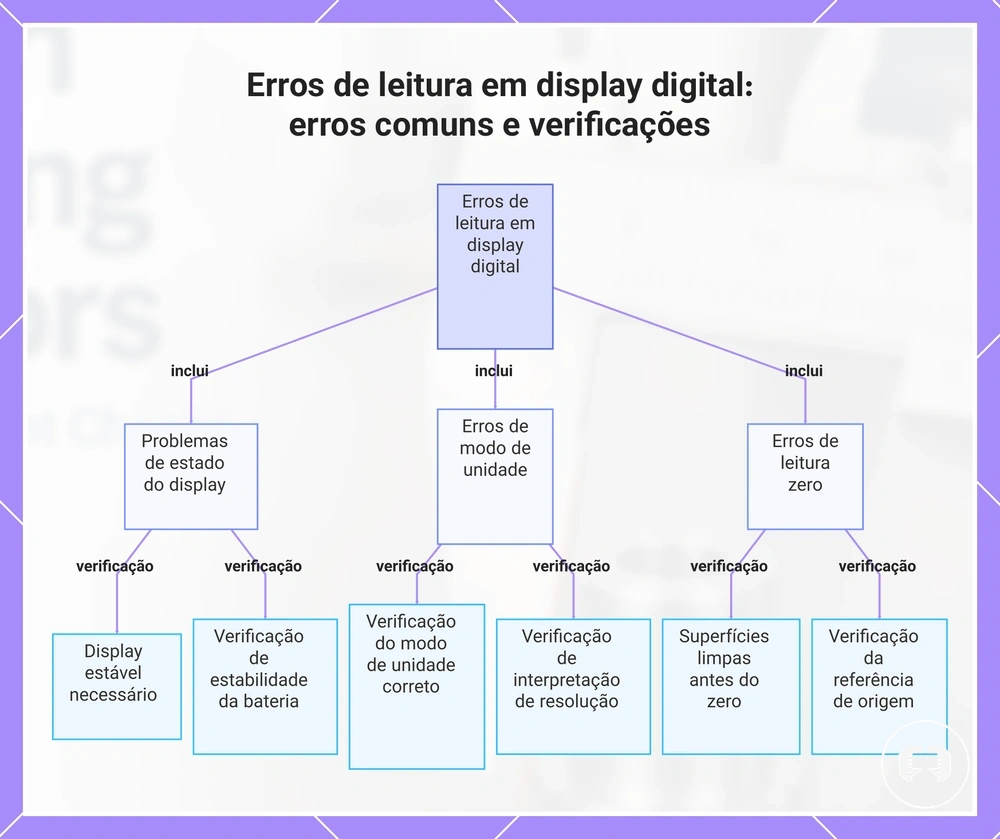

Este gráfico mostra as três principais categorias de erros de leitura em display digital e as verificações essenciais para evitá-los.

Erros de alinhamento, contato e força de medição

Quando um valor medido muda antes de ser lido, a causa pode ser a forma como a ferramenta entra em contato com a peça, em vez da peça em si. Desalinhamento, contato irregular ou força de medição excessiva podem deslocar a leitura porque as faces de medição não engatam a peça de forma consistente. As principais condições a serem avaliadas são alinhamento, contato e força de medição.

Erros de alinhamento, contato e força de medição podem ser avaliados examinando o componente afetado e sua condição de contato. A tabela abaixo resume como cada condição pode influenciar o resultado medido.

Entidade/peça	Condição de contato ou força	Efeito na leitura	Verificação
Mandíbulas	Contato desalinhado ou inclinado	Pode produzir uma leitura subdimensionada ou instável	Confirme o alinhamento total das mandíbulas na superfície da peça
Bigornas ou faces do fuso	Força de medição excessiva	Pode produzir uma leitura comprimida ou deslocada	Aplique força de medição consistente
Faces de medição	Contato irregular	Pode produzir leituras instáveis	Verifique se ambas as faces de medição contactam uniformemente
Superfície da peça	Superfície irregular ou pressão manual inconsistente	Pode alterar o resultado medido	Estabilize a peça e repita a medição

Alterar a condição de contato pode mudar o valor medido mesmo quando a mesma ferramenta e peça são usadas. Mandíbulas inclinadas, contato irregular entre as faces de medição ou aumento da pressão manual podem alterar o contato com a superfície da peça, de modo que a leitura pode se tornar subdimensionada, superdimensionada ou instável, dependendo do tipo de ferramenta, geometria da peça e força de medição.

Se a leitura mudar quando a ferramenta for reposicionada enquanto a peça permanece inalterada, o manuseio da ferramenta geralmente é uma causa mais provável do que a própria peça. Repetir a medição com alinhamento, contato e força de medição consistentes pode ajudar a distinguir deslocamentos de leitura relacionados ao manuseio. Seguir o uso correto de ferramentas de medição também ajuda a manter condições de contato consistentes durante a medição.

Alinhamento das mandíbulas do paquímetro e contato instável

Quando as mandíbulas do paquímetro estão inclinadas, não totalmente assentadas ou deslizam durante a medição, a leitura pode mudar mesmo que a peça não tenha se movido. O contato estável do paquímetro depende de as mandíbulas internas, mandíbulas externas ou haste de profundidade contactarem corretamente a característica de medição pretendida. Verificar o paralelismo das mandíbulas, o assentamento das mandíbulas e a inclinação ajuda a reduzir erros causados por contato instável.

Verifique o contato estável das mandíbulas antes de aceitar a leitura:

• Confirme se as mandíbulas externas estão paralelas à superfície medida e não são afetadas pelo ângulo da peça.
• Certifique-se de que as mandíbulas internas estão totalmente assentadas no sulco ou na característica interna pretendida.
• Verifique se a haste de profundidade contacta a superfície de referência com alinhamento adequado durante a medição de profundidade.
• Aplique pressão de aperto consistente para reduzir o movimento causado por contato instável.
• Verifique se as mandíbulas do paquímetro permanecem em contato total com a característica de medição pretendida durante toda a medição.

Essas verificações ajudam a distinguir erros relacionados ao contato de alterações na própria peça. Se o assentamento das mandíbulas, o paralelismo das mandíbulas, o ângulo da peça ou a pressão de aperto mudarem durante a medição, o resultado pode se tornar uma falsa medição interna, externa ou de profundidade.

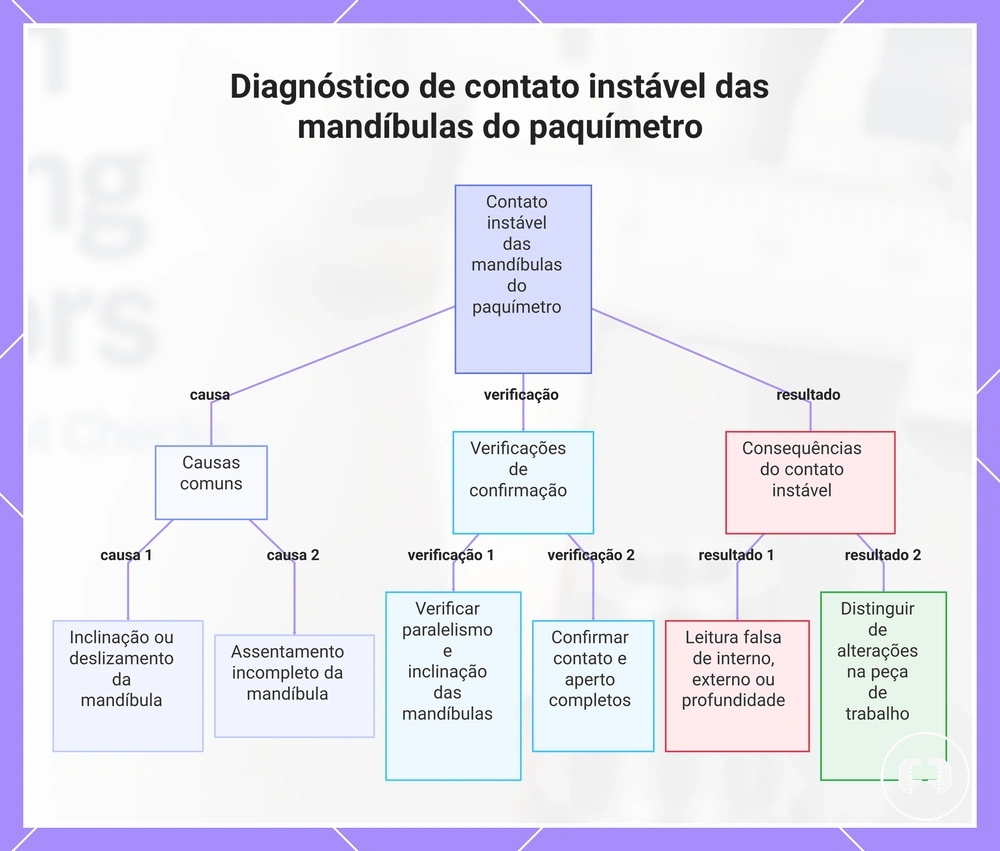

Este gráfico mostra as causas comuns do contato instável das mandíbulas do paquímetro, as verificações principais para confirmá-lo e os erros de medição resultantes de ignorá-las.

Erros de pressão do micrômetro e contato do fuso

Quando a leitura de um micrômetro muda entre medições repetidas, pressão inconsistente do fuso, contato da bigorna ou alinhamento da peça podem afetar o resultado antes que a escala seja lida. A força de medição contribui para a repetibilidade, enquanto o contato deficiente entre o fuso, a bigorna e a peça pode produzir leituras comprimidas, inclinadas ou inconsistentes. O contato consistente do fuso suporta a repetibilidade de forma mais confiável do que confiar apenas na leitura da escala.

Use estas verificações para confirmar o contato do micrômetro e a força de medição:

• Garanta que o fuso e a bigorna contactem a peça com engajamento total e uniforme das faces de contato.
• Use a catraca ou o tambor de fricção, quando disponível, para ajudar a aplicar força de medição consistente.
• Verifique se as faces de contato estão limpas antes de realizar a medição.
• Confirme o assentamento correto da peça e o alinhamento da peça antes de fechar o fuso.
• Repita a medição se a pressão do fuso ou o contato mudar entre as leituras.

Essas verificações ajudam a reduzir alterações de leitura relacionadas ao contato. A força de medição e o método de contato apropriados podem variar com o projeto do micrômetro e a tarefa de medição, portanto leituras comprimidas, inclinadas ou inconsistentes devem ser avaliadas nesse contexto.

Erros relacionados a calibração, zeragem e deriva

Erros relacionados a calibração, zeragem e deriva podem tornar uma ferramenta de medição consistentemente imprecisa mesmo quando a técnica do usuário parece estável. Um problema de referência zero geralmente afeta o ponto de partida da medição, enquanto o estado de calibração e a deriva podem afetar se a ferramenta permanece confiável ao longo de verificações repetidas. A primeira distinção é, portanto, referência zero versus estado de calibração.

Verificações de zero, verificações com padrão conhecido e leituras repetidas ajudam a separar uma correção simples de uma suspeita de tendência da ferramenta. O fluxo abaixo mantém o diagnóstico focado no sintoma, na verificação, no significado provável e na próxima ação.

Sintoma	Verificação	Significado provável	Próxima ação
A leitura não retorna ao zero	Verifique a referência zero	Possível deslocamento do zero	Corrija a referência zero se a ferramenta permitir
O mesmo desvio aparece repetidamente	Compare com um padrão conhecido adequado	Possível tendência da ferramenta ou erro de calibração	Use verificação antes de confiar no resultado medido
As leituras mudam entre verificações repetidas	Revise a repetibilidade em condições controladas	Possível deriva, desgaste ou condição instável da ferramenta	Considere recalibração ou remoção de uso se a verificação falhar

Deriva e desgaste podem aparecer gradualmente, portanto uma única leitura pode não explicar a condição da ferramenta. Um padrão conhecido pode ajudar a verificar se o erro se repete na mesma direção, enquanto verificações de repetibilidade podem mostrar se a ferramenta está instável sob condições semelhantes. Qualquer conclusão deve permanecer condicional até que a verificação confirme se o problema é um deslocamento do zero, erro de calibração ou dano à ferramenta.

Esta seção é diagnóstica, e não um procedimento completo de calibração; calibration basics explicam o contexto mais amplo para verificações de referência e decisões de recalibração. Uma correção simples do zero pode ser suficiente quando apenas a referência zero está errada, mas suspeita de deriva, falha na verificação, desgaste visível ou perda de repetibilidade podem exigir recalibração ou remoção de uso.

Quando o erro de calibração é diferente do erro do operador

O erro de calibração é diferente do erro do operador quando a ferramenta mostra uma tendência repetível sob verificações controladas, em vez de resultados dispersos causados por manuseio ou leitura. Uma verificação com padrão conhecido, revisão do deslocamento do zero e medição repetida controlada podem ajudar a separar a tendência da ferramenta de um erro do operador. O contraste principal é tendência estável versus leituras inconsistentes.

Use a comparação abaixo como um sinal de verificação, não como um diagnóstico certo; a revisão da calibração deve permanecer condicional até ser verificada com uma referência adequada ou medição repetida controlada.

Sinal de calibração	Sinal de erro do operador
A mesma leitura errada se repete na mesma direção durante uma verificação com padrão conhecido.	As leituras mudam entre operadores, posições da mão ou métodos de leitura.
Um deslocamento do zero permanece após a referência zero ser verificada e a ferramenta ser usada de forma consistente.	O resultado muda quando o manuseio, o contato ou a interpretação da leitura mudam.
Tendência repetível aparece durante medição repetida controlada.	Leituras dispersas aparecem sem uma direção estável de erro.
A verificação sugere que a ferramenta pode precisar de revisão de calibração.	A correção do operador pode reduzir o erro quando a técnica ou a leitura é ajustada.

Erros de superfície, detritos e ambiente de medição

Quando uma técnica de medição correta ainda produz um resultado instável, a superfície da peça ou as condições ambientais ao redor podem estar afetando a medição. Rebarbas, detritos, sujeira, óleo, temperatura, umidade, vibração e expansão térmica podem influenciar o contato ou a estabilidade da medição mesmo quando a ferramenta é usada de forma consistente. O resultado provável da leitura depende tanto da superfície da peça quanto do ambiente.

Antes de atribuir o resultado à ferramenta ou ao operador, verifique as condições de medição que podem afetar a estabilidade:

• Inspecione a superfície da peça em busca de rebarbas, detritos, sujeira ou outra contaminação superficial que possa criar erro de contato.
• Verifique a presença de óleo ou resíduo na peça ou nas faces de medição que possa contribuir para uma leitura instável.
• Considere se diferenças de temperatura podem causar expansão térmica e uma dimensão deslocada, dependendo do material, da exigência de tolerância e do ambiente.
• Procure por vibração ou condições variáveis na oficina que possam reduzir a repetibilidade durante a medição.
• Observe se a umidade ou outras condições ambientais podem influenciar a estabilidade da medição no ambiente atual.

Uma rebarba, detrito ou dano na superfície pode impedir o contato total com a superfície da peça e levar a erro de contato ou leitura instável. A expansão térmica relacionada à temperatura pode contribuir para uma dimensão deslocada, enquanto vibração ou umidade podem afetar a repetibilidade sob certas condições ambientais. Esses mecanismos devem ser considerados antes de concluir que a calibração ou o erro do operador é a causa principal do resultado da medição.

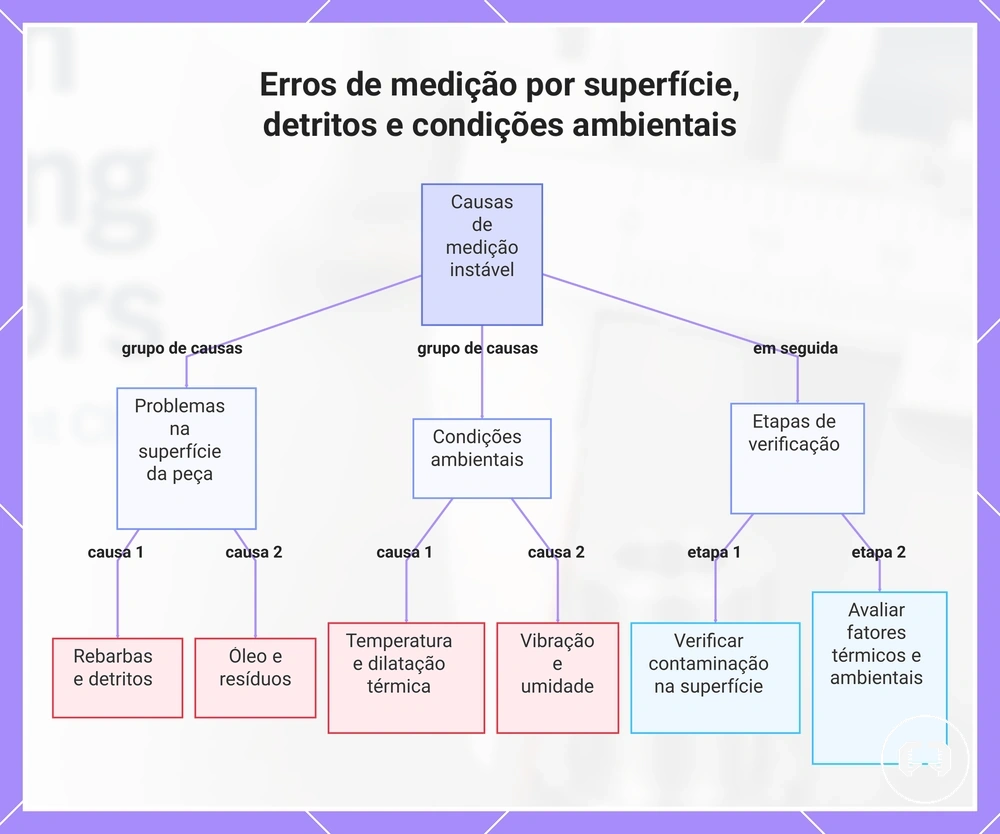

Este gráfico mostra as principais causas de medições instáveis provenientes da superfície da peça e das condições ambientais, e as etapas para verificá-las antes de culpar a ferramenta ou o operador.

Como reduzir erros repetidos de medição

Erros repetidos de medição podem frequentemente ser reduzidos combinando preparação, técnica consistente, medição repetida e verificação, em vez de confiar em uma única leitura. Uma sequência estruturada de verificação ajuda a identificar erros repetidos antes que sejam aceitos como resultados válidos, embora a melhoria possa variar com a ferramenta de medição, a tolerância esperada e a consistência do operador. A prevenção combina preparação com verificação.

1. Confirme pontos de contato limpos verificando detritos ou contaminação, pois a qualidade do contato pode afetar a leitura.
2. Selecione uma ferramenta de medição adequada para a medição para que o método corresponda à tarefa de medição.
3. Realize uma verificação de zero antes de medir para verificar a referência inicial.
4. Verifique o alinhamento e aplique pressão estável para que as faces de medição contactem a peça de forma consistente.
5. Faça uma medição repetida e compare os resultados para avaliar a repetibilidade, em vez de confiar em uma única leitura.
6. Compare o valor medido com a tolerância esperada e realize uma verificação final antes de registrar o resultado.

A medição repetida ajuda a distinguir uma leitura isolada de uma variação recorrente, enquanto a comparação com a tolerância esperada fornece contexto para o resultado. Seguir o uso correto de ferramentas de medição pode apoiar uma repetibilidade mais consistente sem substituir a verificação.

Se a variação repetida persistir após a mesma sequência de verificação ser seguida, o padrão pode indicar um problema de processo, em vez de uma única leitura ruim. Verificação adicional pode ajudar a determinar se a variação está relacionada ao processo de medição em vez de um resultado de medição isolado.

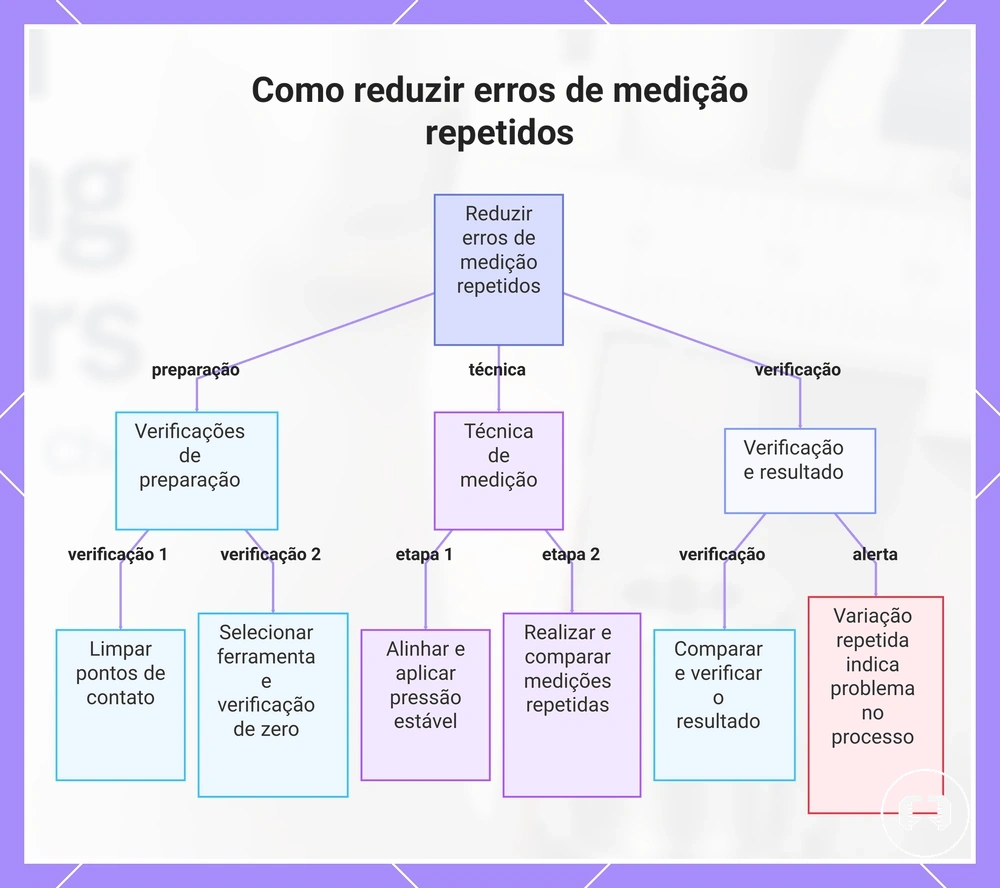

Este gráfico mostra a sequência estruturada de verificações para reduzir erros de medição repetidos, abrangendo preparação, técnica de medição e etapas de verificação.

Limpar, alinhar, repetir e comparar leituras antes de confiar no resultado

Verifique a medição antes de confiar no resultado, confirmando as condições que mais diretamente influenciam a leitura. Cada verificação ajuda a proteger a leitura final, reduzindo a chance de que uma única condição afete o resultado. Use a seguinte sequência de verificação antes de aceitar uma medição.

Aplique esta lista de verificação concisa antes de registrar o resultado:

• Confirme que as faces da ferramenta e a superfície da peça estão limpas para que detritos ou contaminação tenham menos probabilidade de afetar o contato.
• Verifique o estado zero antes de medir para confirmar a referência inicial.
• Alinhe a ferramenta de medição corretamente para que os pontos de contato engatem a característica de medição pretendida.
• Aplique força de medição consistente para ajudar a manter a repetibilidade durante a medição.
• Faça leituras repetidas e compare as leituras para confirmar que permanecem razoavelmente consistentes.
• Compare o resultado com outra referência adequada quando disponível para aumentar a confiança antes de aceitar a medição.

Esta sequência de verificação ajuda a melhorar a confiança sem implicar certeza exata, e a comparação com outra ferramenta ou referência conhecida é apropriada apenas quando uma referência adequada está disponível.

Quando leituras imprecisas precisam de recalibração ou substituição

Leituras imprecisas devem ir além da correção comum do operador quando os mesmos sintomas continuam após etapas razoáveis de verificação. Sinais recorrentes de condição da ferramenta podem indicar que a técnica sozinha não é mais a causa principal, embora a próxima ação dependa da verificação, da exigência de tolerância e da condição da ferramenta de medição. Recalibração, reparo ou substituição são resultados condicionais, e não decisões automáticas.

Avalie os sintomas recorrentes antes de decidir sobre a próxima ação:

• Verifique leituras imprecisas repetidas na mesma direção após verificação normal.
• Confirme se a falha na zeragem continua após repetir a verificação de zero.
• Inspecione desgaste visível, mandíbulas danificadas ou faces de medição danificadas que possam afetar a leitura.
• Procure por um display instável ou repetibilidade inconsistente durante medições repetidas.
• Compare o resultado com uma verificação de padrão conhecido quando uma referência adequada estiver disponível.
• Considere se a exigência de tolerância indica que recalibração, revisão de reparo ou substituição podem ser apropriadas.

Sinais persistentes de condição da ferramenta podem justificar uma revisão de reparo em vez de apenas mais correção de técnica. Quando a verificação continua a indicar leituras imprecisas, recalibrar ou substituir ferramentas de medição de acordo com a condição verificada da ferramenta, em vez de tratar a substituição como o resultado padrão.

Erros comuns de medição podem frequentemente ser resolvidos por meio de correção do operador, enquanto problemas recorrentes de condição da ferramenta pertencem à revisão de calibração ou decisões de substituição. Para orientação mais ampla sobre limites de verificação, consulte calibration basics, especialmente quando a falha na zeragem, uma verificação de padrão conhecido falha ou a exigência de tolerância sugere que a correção comum não é mais suficiente.

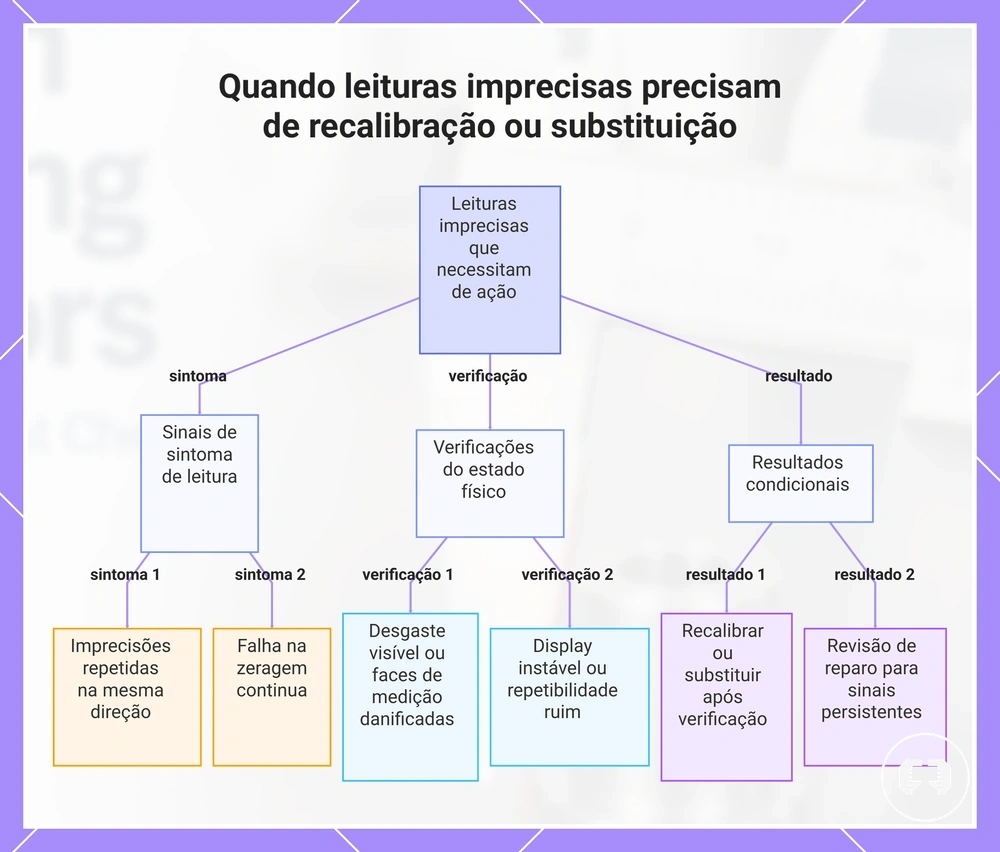

Este gráfico mostra os principais sintomas, verificações físicas e resultados condicionais para determinar se leituras imprecisas de instrumentos de medição exigem recalibração, reparo ou substituição.
