Como ler ferramentas de medição de precisão com exatidão

Ler ferramentas de medição de precisão com exatidão começa pela verificação da escala ou do display antes de registrar a medição. O valor deve ser obtido somente após o ponto zero, a unidade, a resolução e a condição visível de leitura estarem claros.

Ferramentas de medição de precisão são instrumentos de medição que apresentam uma medida por meio de uma escala marcada, display digital, movimento de ponteiro ou partes de escala combinadas. Esta página explica como ler o valor mostrado; ela não comprova calibração nem seleciona uma ferramenta para uma tarefa.

A confusão geralmente começa porque um vernier, micrômetro, relógio comparador e paquímetro digital não apresentam o valor da leitura da mesma forma. Um vernier usa uma escala principal e uma linha alinhada; um micrômetro usa graduações da bainha e do tambor; um relógio comparador usa movimento de ponteiro e contagem de revoluções; e um paquímetro digital mostra um valor exibido que ainda depende do modo de unidade e da configuração do zero.

As verificações essenciais de leitura organizam o que deve ser confirmado antes que o valor final se torne uma medição registrada:

• Verificar se o valor vem de uma escala, display, ponteiro ou partes de escala combinadas.
• Confirmar o ponto zero ou a referência inicial antes de interpretar a leitura.
• Verificar a unidade para que a medição registrada não misture sistemas de unidade.
• Usar a resolução da ferramenta para determinar o último dígito confiável.
• Registrar o valor somente quando a leitura visível parecer estável o suficiente para o projeto e a condição da ferramenta.

O método exato de leitura pode variar conforme o layout da escala, o sistema de unidade, o ângulo de visão e a condição da ferramenta; portanto, o próximo passo é entender os fundamentos da escala antes de avançar para leituras digitais, de vernier, de micrômetro e de relógio comparador.

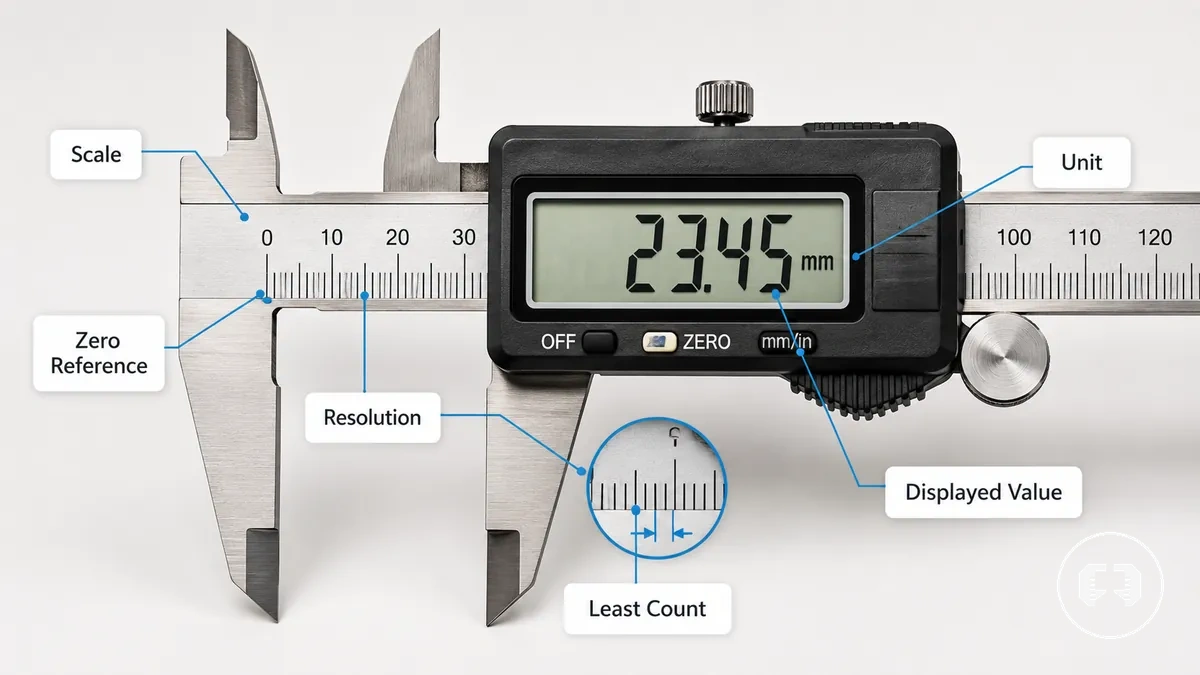

Fundamentos da Escala de Medição para Leituras Precisas

Os fundamentos da escala de medição começam com a compreensão de como uma ferramenta de medição apresenta um valor por meio de suas características de escala. A leitura precisa da escala depende da interpretação do valor exibido usando a escala, unidade, referência zero e resolução corretos antes de criar uma medição registrada. Esta seção explica esses atributos sem verificar se a própria ferramenta está calibrada.

Marcas de escala visíveis, unidades, referência zero e resolução determinam como o valor mostrado se torna uma medição registrada. O exemplo anotado abaixo destaca esses recursos antes de avançar para métodos de leitura específicos de ferramentas.

Cada característica da escala de medição afeta diretamente a medição registrada. A unidade identifica o sistema de medição, a referência zero estabelece o ponto de partida, a menor divisão e o incremento definem a menor divisão legível, e o valor exibido é interpretado de acordo com essas características da escala. Esta explicação complementa o guia mais amplo de precision measuring tools guide e foca na leitura de um valor, em vez de comprovar calibração.

A leitura incorreta da unidade, referência zero, incremento, casa decimal ou menor divisão pode produzir uma medição registrada incorreta mesmo quando o valor exibido parece claro. A resolução descreve a menor mudança legível, enquanto os resolution and tolerance basics explicam por que a resolução de leitura não deve ser confundida com tolerância. Os Fundamentos da Escala de Medição para Leituras Precisas podem ser revisados com a lista de verificação abaixo antes de registrar um valor.

• Confirmar que a escala de medição usa a unidade pretendida.
• Verificar a referência zero antes de fazer a leitura da escala.
• Identificar a menor divisão entre as marcas da escala.
• Ler o valor exibido usando o incremento e a casa decimal corretos.
• Registrar o valor final somente após confirmar que as características da escala correspondem à leitura visível.

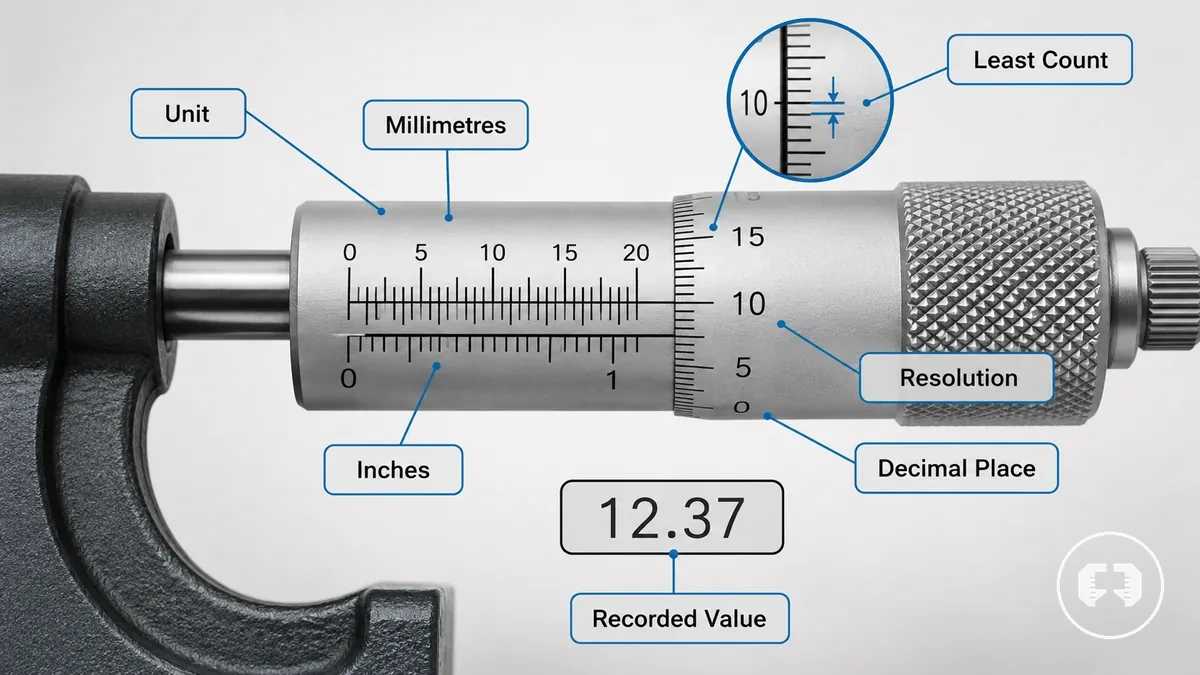

Unidades, resolução e menor divisão

Unidade, resolução e menor divisão determinam o menor valor que pode ser registrado a partir de uma ferramenta de medição. A unidade define se a leitura é expressa em milímetros ou polegadas, enquanto a resolução e a menor divisão definem o menor tamanho de incremento legível e a casa decimal disponível. Juntos, esses atributos determinam o menor valor registrado que a ferramenta pode representar.

O exemplo a seguir esclarece como esses atributos afetam o valor registrado. Se uma ferramenta de medição estiver configurada para milímetros em vez de polegadas, o valor registrado segue esse sistema de unidade, e se a menor divisão suportar apenas um tamanho de incremento específico, o valor da leitura deve usar apenas a casa decimal disponível. A resolução pode influenciar o quão finamente um valor pode ser lido, mas não estabelece por si só a precisão no mundo real. Não registre mais dígitos do que a ferramenta pode exibir ou suportar.

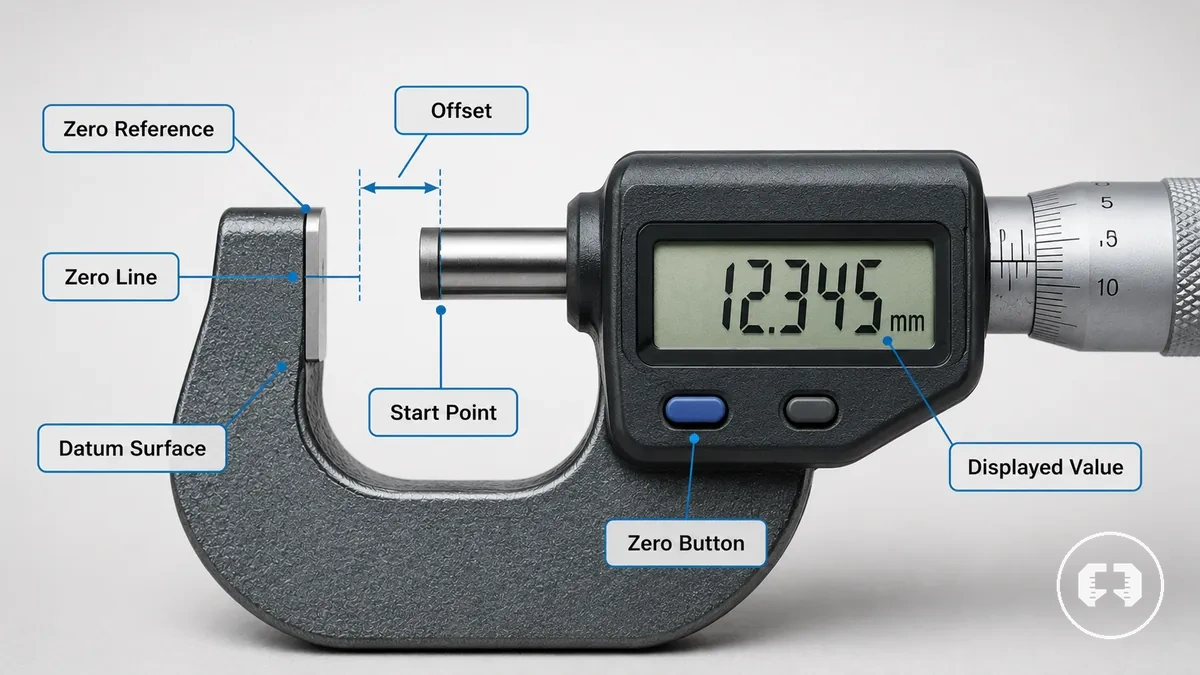

Referência zero e ponto de partida da escala

A referência zero é o ponto de partida da escala para leitura de uma ferramenta de medição. Uma linha zero, botão zero ou superfície de referência estabelece o ponto de referência a partir do qual o valor exibido é interpretado. Quando a referência zero é estabelecida corretamente, o valor exibido começa a partir do ponto inicial pretendido e suporta um valor registrado correto.

Um deslocamento zero altera o valor interpretado porque a leitura não começa mais a partir do ponto de referência pretendido. O deslocamento pode resultar da condição visível do zero, mas não indica por si só a condição geral da ferramenta de medição. A lista de verificação a seguir de Referência zero e ponto de partida da escala verifica o início da leitura visível antes de registrar um valor.

• Confirmar que a linha zero ou marca zero corresponde ao ponto de partida da escala.
• Verificar o botão zero ou display digital antes de ler o valor exibido.
• Verificar se a superfície de referência ou ponto de contato é o ponto de referência pretendido.
• Procurar por um deslocamento visível antes de registrar o valor exibido.

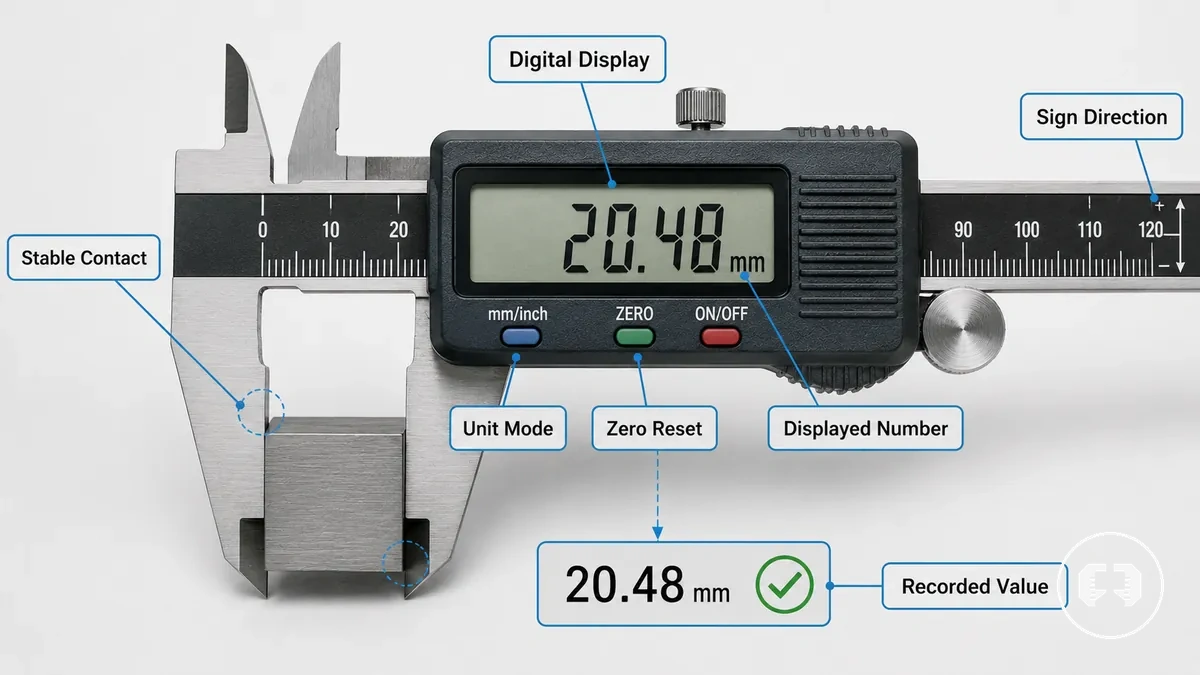

Leitura de Displays Digitais em Ferramentas de Medição de Precisão

Faça a leitura de um display digital confirmando o modo de unidade, a configuração do zero, o contato estável e o número exibido antes de registrar o valor. Um display digital elimina a necessidade de interpretar linhas de escala, mas o número exibido ainda deve ser verificado quanto ao modo de unidade correto, à configuração do zero e a um display estável. Um paquímetro digital é um exemplo, mas a mesma sequência de leitura se aplica a outras ferramentas de medição de precisão digitais.

Dígitos digitais ainda podem ser lidos incorretamente se a alternância de unidade mudar, a redefinição do zero estiver incorreta ou o valor exibido flutuar porque o contato estável não foi alcançado. Um valor de tela variável ou direção de sinal inesperada pode afetar o valor final registrado. Siga as etapas abaixo antes de aceitar o número exibido.

1. Confirme o modo de unidade para que o número exibido corresponda ao sistema de medição pretendido.
2. Verifique a configuração do zero ou a redefinição do zero, pois o valor exibido deve começar a partir do ponto de referência pretendido.
3. Mantenha o contato estável e aguarde se o número exibido flutuar, pois o movimento pode afetar a leitura.
4. Verifique a direção do sinal e os dígitos exibidos para que uma leitura negativa inesperada não seja registrada.
5. Registre o valor final registrado somente após o número exibido permanecer estável e as verificações do display estarem concluídas.

A leitura de displays digitais em ferramentas de medição de precisão exige a confirmação do display antes de registrar o resultado. Use esta lista de verificação rápida para verificar a leitura visível:

• Confirme o modo de unidade correto ou a alternância de unidade.
• Verifique a configuração do zero ou a redefinição do zero.
• Garanta que o número exibido esteja estável.
• Verifique a direção do sinal antes de registrar o valor final.

Displays digitais simplificam a leitura ao eliminar a interpretação das linhas de escala, mas os usuários ainda precisam verificar o modo de unidade, a configuração do zero e a estabilidade do display antes de aceitar um valor. Para uma comparação mais ampla de digital and analog readings, lembre-se de que os displays digitais simplificam a interpretação da escala sem eliminar a necessidade de verificações do usuário.

Valor do display, modo de unidade e configuração do zero

Verifique o valor do display, o modo de unidade e a configuração do zero antes de aceitar uma leitura digital como a medição registrada. Confirme que os dígitos exibidos correspondem ao modo mm ou polegada pretendido e que a configuração do zero está correta antes de registrar o valor.

Um modo de unidade errado ou um deslocamento zero pode alterar a forma como o valor exibido é interpretado, mesmo quando o valor na tela parece claro. Um valor retido ou uma direção de sinal inesperada também pode exigir outra verificação antes de aceitar a medição registrada. Use as seguintes verificações para confirmar o valor do display, o modo de unidade e a configuração do zero antes de registrar um valor digital.

1. Verifique o valor do display para que os dígitos exibidos representem a medição atual em vez de um valor retido não intencional.
2. Confirme se o modo de unidade está configurado para mm ou polegada para evitar registrar o valor no sistema de medição errado.
3. Verifique a configuração do zero ou a redefinição do zero para que o valor exibido comece a partir do ponto de referência pretendido em vez de um deslocamento.
4. Revise a direção do sinal e qualquer valor retido, pois o comportamento do display pode depender do modo selecionado e do estado atual da leitura.

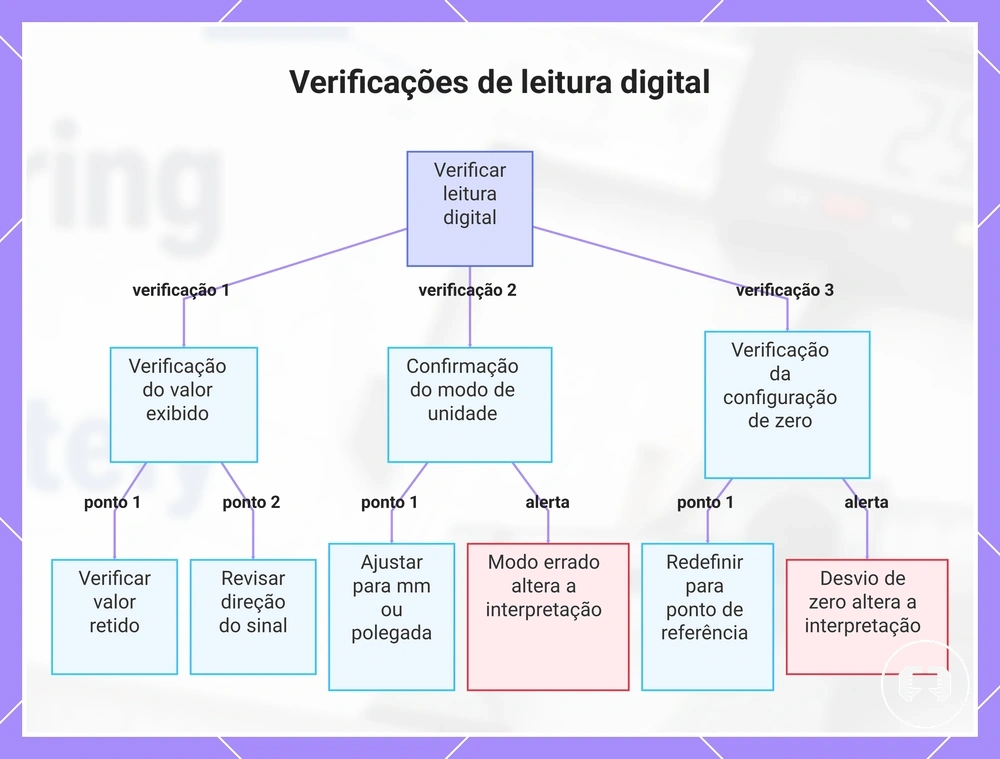

Este gráfico mostra as três principais verificações a serem feitas antes de registrar uma medição digital: verificar o valor exibido, confirmar o modo de unidade e verificar a configuração de zero.

Leituras estáveis antes de registrar o valor

Um display com flutuação não deve ser aceito como o valor registrado. Pressão de contato, movimento do cursor, assentamento da superfície ou oscilação do display podem fazer com que o número exibido mude antes de se estabilizar. Aguarde uma leitura estável antes de registrar o valor.

Se o número exibido mudar enquanto o movimento do cursor continua ou as superfícies de medição não se assentaram uniformemente, o valor instável pode refletir o movimento em vez da medição. Uma confirmação repetida pode ajudar a verificar se o número exibido se estabilizou sob as mesmas condições de contato, mas uma leitura estável apoia a confiança no registro e não comprova por si só a precisão completa da medição.

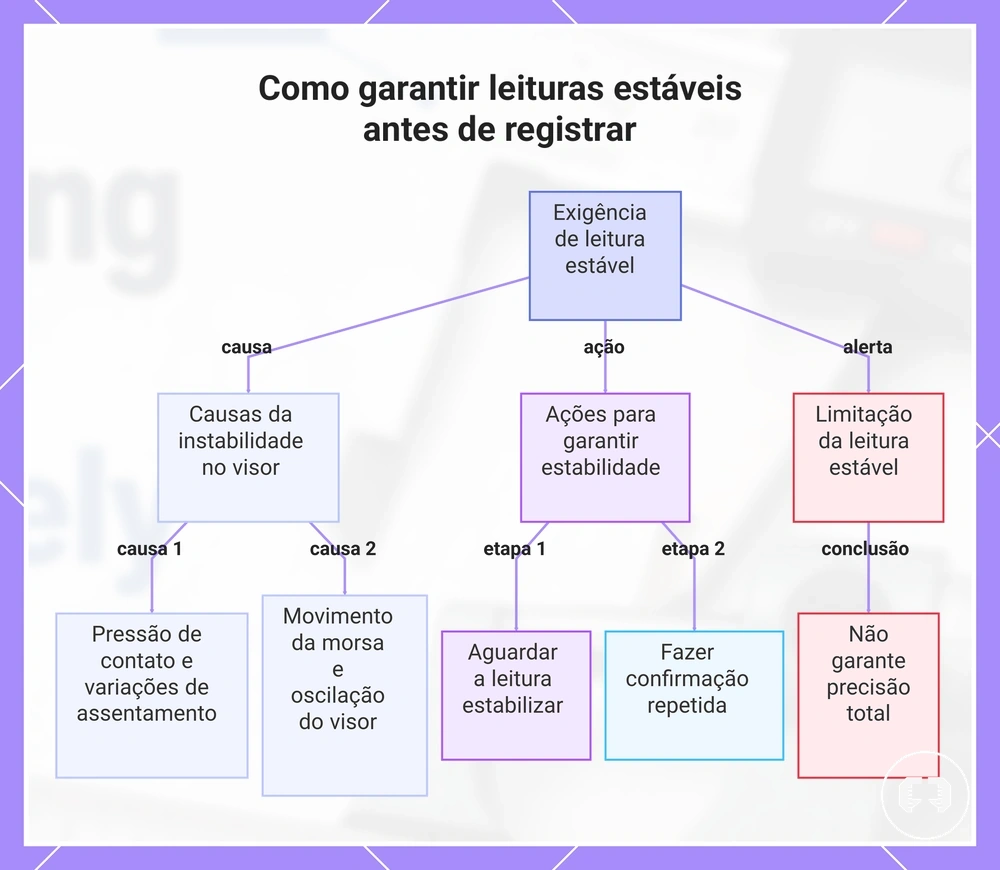

Este gráfico explica por que leituras estáveis são necessárias antes de registrar uma medição, abrangendo as causas comuns de flutuação, as ações recomendadas para alcançar a estabilidade e a principal limitação de uma leitura estável.

Leitura de Escalas Vernier

Leia uma escala vernier obtendo o valor da escala principal imediatamente antes do zero do vernier e adicionando o incremento da linha alinhada. A leitura final é o valor da escala principal mais o incremento adicionado determinado pela menor divisão.

A escala principal fornece o valor inicial, enquanto o zero do vernier marca onde a leitura do vernier começa. Encontre a linha alinhada que corresponde a uma marca da escala principal e, em seguida, use a menor divisão para determinar o incremento adicionado. Se o alinhamento da linha parecer incerto porque as marcas são difíceis de distinguir ou a escala está desgastada, verifique o alinhamento novamente antes de registrar o valor.

Um exemplo prático mostra o método, não um resultado fixo. Se a escala principal indicar 12 unidades antes do zero do vernier e a linha alinhada contribuir com um incremento adicionado de 0,2 unidades de acordo com a menor divisão, a leitura final é 12,2 unidades.

1. Leia a escala principal imediatamente antes do zero do vernier para obter o valor inicial.
2. Localize a linha alinhada que corresponde a uma marca da escala principal.
3. Use a menor divisão para determinar o incremento adicionado representado pela linha alinhada.
4. Some o valor inicial e o incremento adicionado para obter a leitura final.
5. Reveja o alinhamento da linha se a marca parecer ambígua antes de registrar o valor.

Parte da leitura	O que identificar	Valor adicionado
Escala principal	Valor antes do zero do vernier	Valor inicial
Linha alinhada do vernier	Linha alinhada com uma marca da escala principal	Incremento adicionado da menor divisão
Leitura final	Escala principal mais incremento adicionado	Valor registrado

Valor da escala principal antes do zero do vernier

Encontre o valor da escala principal identificando a última marca da escala principal ultrapassada pelo zero do vernier. Essa última marca fornece o valor da unidade inteira e se torna o valor inicial.

O exemplo a seguir mostra como identificar o valor inicial. Se o zero do vernier estiver entre duas marcas da escala, use a marca ultrapassada em vez da próxima marca adiante como valor da escala principal. Quando o zero do vernier for difícil de ver ou estiver próximo de duas marcas, verifique sua posição cuidadosamente antes de levar apenas o valor inicial para a próxima etapa de incremento.

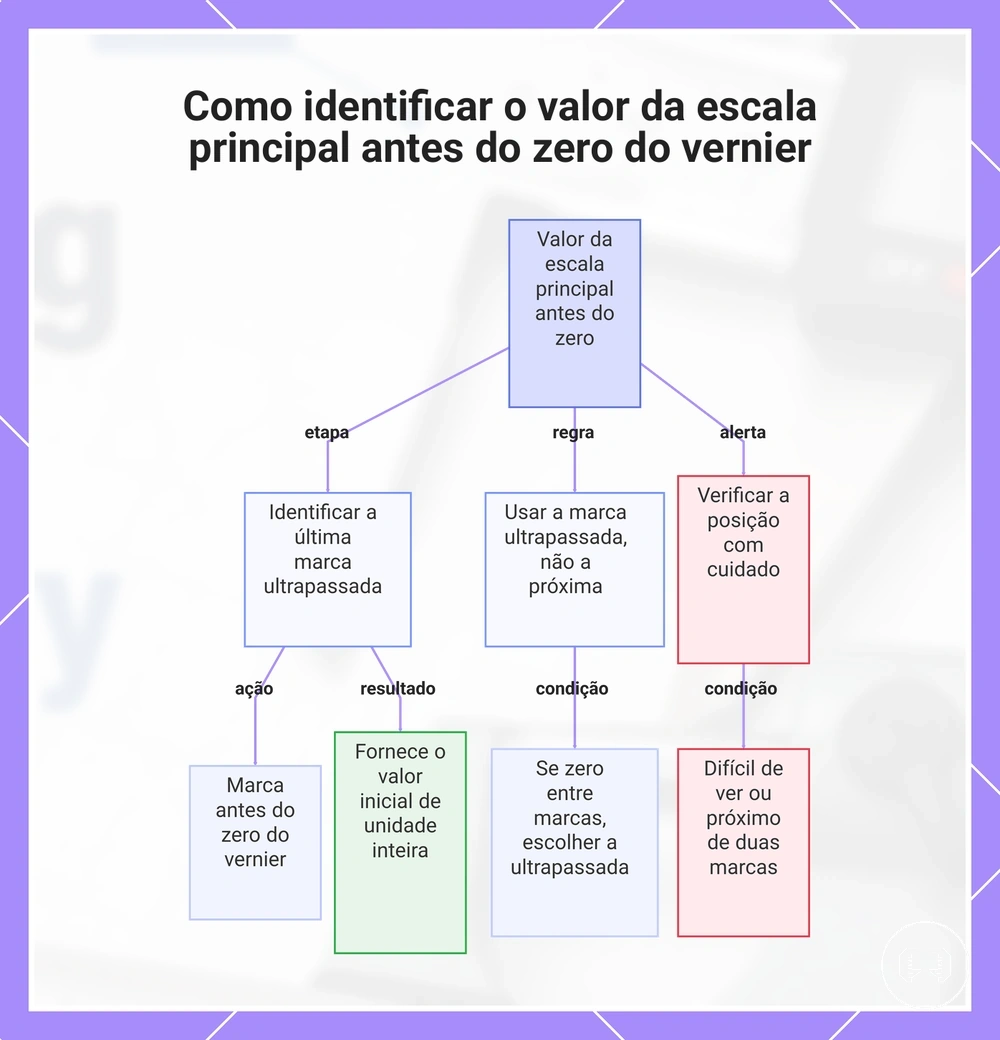

Este gráfico mostra as etapas e regras para identificar o valor da escala principal ao ler um vernier, incluindo uma advertência para verificação cuidadosa.

Linha alinhada do vernier e incremento adicionado

A linha alinhada do vernier fornece o incremento adicionado que é combinado com o valor da escala principal. Identifique o número da linha que corresponde a uma marca da escala principal e, em seguida, use a menor divisão para calcular o incremento adicionado.

O cálculo a seguir combina o número da linha com a menor divisão antes da adição final. Se a linha alinhada do vernier for difícil de distinguir devido a alinhamento ambíguo ou escala desgastada, a leitura pode exigir outra verificação cuidadosa antes de aceitar o incremento.

Exemplo de cálculo: Número da linha 4 × menor divisão 0,1 unidades = incremento adicionado 0,4 unidades. Adição final: valor da escala principal + 0,4 unidades.

Leitura de Escalas de Micrômetro

Leia uma escala de micrômetro combinando o valor da bainha, o valor do tambor e qualquer incremento do vernier quando presente. A leitura final é obtida somando os valores visíveis mostrados na escala do micrômetro.

A escala da bainha fornece o valor visível principal, incluindo meias marcas quando aparecem. As graduações do tambor fornecem o valor seguinte, e as marcas do micrômetro vernier podem adicionar um incremento menor em modelos que as incluem. Layouts métricos e em polegadas podem usar graduações, posicionamento decimal e rótulos de unidade diferentes, portanto, leia a escala visível de acordo com a unidade marcada.

Um exemplo prático mostra como os valores visíveis se combinam. Se o valor da bainha for 7,5 unidades, o valor do tambor for 0,23 unidades e nenhum incremento do vernier estiver presente, a leitura final é 7,73 unidades. O layout da escala pode variar conforme o modelo, incluindo versões métricas e em polegadas.

1. Leia o valor da bainha da escala da bainha, incluindo quaisquer meias marcas visíveis.
2. Leia o valor do tambor das graduações alinhadas do tambor.
3. Adicione o incremento do vernier se as marcas do micrômetro vernier estiverem presentes.
4. Combine os valores visíveis para obter a leitura final.
5. Confirme o rótulo de unidade métrica ou polegada antes de registrar a leitura.

Parte do micrômetro	Indicação visível	Contribuição de valor
Escala da bainha	Escala principal e meias marcas	Valor da bainha
Graduações do tambor	Graduação alinhada	Valor do tambor
Marcas do micrômetro vernier	Linha do vernier correspondente quando presente	Incremento do vernier

Valor da bainha, valor do tambor e incremento do vernier

Combine o valor da bainha, o valor do tambor e qualquer incremento do vernier para produzir a leitura somada. O valor da bainha fornece o valor base visível, a linha do tambor contribui com o valor seguinte e a linha do vernier adiciona um incremento opcional quando presente, resultando na leitura somada.

Se um meio valor da bainha estiver visível, inclua-o antes de adicionar o valor do tambor. Uma linha do vernier contribui com um incremento opcional apenas em escalas de micrômetro que incluem marcas do vernier, enquanto layouts sem vernier usam apenas o valor da bainha e o valor do tambor. As partes visíveis da bainha, tambor e vernier são combinadas conforme mostrado abaixo.

Exemplo de fórmula: Valor da bainha 7 + meio valor da bainha 0,5 + valor do tambor 0,23 + incremento do vernier 0 = leitura somada 7,73.

Leituras de micrômetro métrico e em polegadas

As leituras de micrômetro métrico e em polegadas diferem pelos incrementos da escala e pelo posicionamento decimal. O sistema de unidade determina como as graduações são interpretadas e como a leitura final é escrita na unidade registrada.

Um micrômetro métrico e um micrômetro em polegadas usam layouts de escala diferentes, portanto, as graduações visíveis e o posicionamento decimal guiam o padrão de leitura. Leia o valor de acordo com o sistema de unidade marcado e mantenha a leitura final na mesma unidade registrada.

Sistema de unidade	Indicação de leitura	Formato de registro
Micrômetro métrico	Graduações métricas e posicionamento decimal	Leitura final registrada na unidade métrica
Micrômetro em polegadas	Graduações em polegadas e incrementos da escala	Leitura final registrada na unidade em polegadas

Leitura de Relógios Comparadores

Leia um relógio comparador acompanhando o movimento do ponteiro a partir do zero escolhido. A leitura do mostrador representa o movimento a partir desse ponto de referência e é determinada pela posição do ponteiro, graduações do mostrador, direção e contagem de revoluções.

A direção do movimento do ponteiro determina se o valor exibido aumenta ou diminui em relação ao zero escolhido. Se o relógio comparador incluir um pequeno mostrador de revoluções, a contagem de revoluções contribui para o deslocamento total. Uma pré-carga pode ser usada antes da leitura, e o movimento contínuo deve se estabilizar em uma leitura repetível antes que o valor seja registrado.

Se a face do mostrador suportar movimento em ambas as direções, o movimento do ponteiro no sentido horário e anti-horário pode representar movimento positivo ou negativo, dependendo do layout do mostrador. Interprete a direção exibida antes de registrar o movimento, mantendo a configuração e o alinhamento fora do escopo da leitura do relógio comparador.

1. Confirme o zero escolhido ou a pré-carga antes de interpretar a leitura do mostrador.
2. Leia o movimento do ponteiro nas graduações do mostrador para determinar o valor do movimento.
3. Identifique a direção do movimento do ponteiro em relação ao zero escolhido.
4. Inclua a contagem de revoluções do pequeno mostrador quando estiver presente.
5. Registre o valor após o movimento contínuo se estabilizar em uma leitura repetível.

Lista de verificação:

• Zero escolhido ou pré-carga confirmados
• Movimento do ponteiro corresponde às graduações do mostrador
• Direção interpretada corretamente
• Contagem de revoluções incluída quando presente
• Movimento contínuo estabilizado antes de registrar

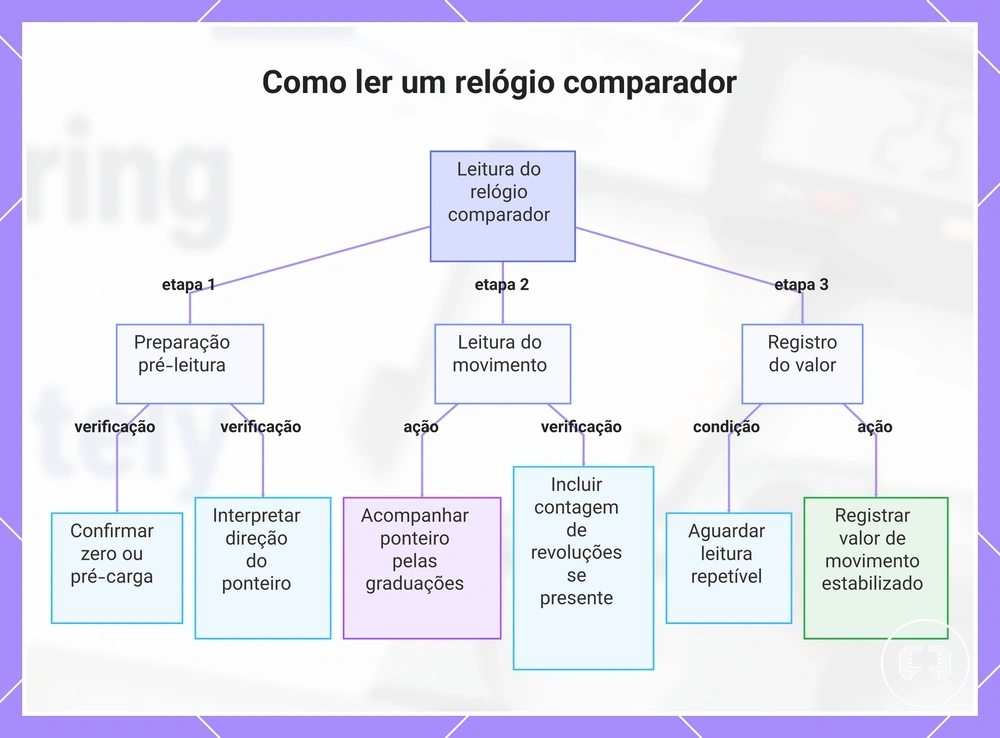

Este gráfico mostra as principais etapas e verificações para ler um relógio comparador, desde confirmar o zero até registrar o valor estabilizado.

Graduações do mostrador, direção do ponteiro e contagem de revoluções

Graduações do mostrador, direção do ponteiro e contagem de revoluções se combinam para produzir o valor do movimento. O tamanho da graduação fornece o valor de cada divisão do mostrador, a direção do movimento mostra se o deslocamento é positivo ou negativo, e o pequeno mostrador de revoluções pode adicionar o deslocamento total além de uma volta completa do ponteiro.

Se o ponteiro se mover na direção positiva por uma volta completa e continuar por graduações adicionais do mostrador, a contagem de revoluções e as divisões do mostrador são combinadas como deslocamento total. Quando a convenção de direção do ponteiro ou o pequeno mostrador de revoluções não estiver claro, verifique as indicações visíveis do mostrador novamente antes de aceitar o valor do movimento.

Exemplo prático: tamanho da graduação × graduações do mostrador contadas + contagem do pequeno mostrador de revoluções = deslocamento total, com o sinal definido pela direção do ponteiro.

Leituras contínuas e balanceadas do mostrador

Movimento contínuo do ponteiro e leituras balanceadas descrevem como um relógio comparador exibe o movimento em torno de um mostrador centrado no zero. O movimento contínuo do ponteiro acompanha a mudança visível na posição, enquanto as leituras balanceadas mostram o movimento em cada lado do zero. A posição do ponteiro é interpretada em relação ao mostrador centrado no zero para produzir o valor registrado.

Se o ponteiro se mover para a faixa positiva e depois cruzar para a faixa negativa, leia o movimento de acordo com a direção marcada no mostrador centrado no zero. Movimento de vai e vem com pequena oscilação do ponteiro ainda pode resultar em um retorno repetível ao zero, mas a instabilidade contínua pode afetar a confiança no valor registrado.

Combinando Partes da Escala na Medição Final

A medição final é formada combinando todas as partes visíveis da escala e registrando o valor de acordo com a resolução da ferramenta. Leia as unidades inteiras, adicione os incrementos, confirme o rótulo da unidade e mantenha o valor registrado dentro das partes da escala mais a resolução.

As partes da escala funcionam como verificações de entidade, atributo e valor antes de um número ser registrado. Unidades inteiras fornecem o valor base, incrementos adicionam as partes legíveis menores, o posicionamento decimal controla como o valor combinado é escrito e o rótulo da unidade define a unidade de medição. A regra de arredondamento deve seguir a resolução da ferramenta para que o último dígito confiável não seja superestimado. Se marcas ambíguas criarem incerteza, o valor registrado deve permanecer qualificado ou ser verificado novamente antes do uso.

Combinar Partes da Escala na Medição Final organiza as partes visíveis da escala em um valor registrado. A mesma lógica compartilhada se aplica a leituras digitais, de vernier, de micrômetro e de relógio comparador, pois cada método transforma indicações visíveis em uma leitura combinada que deve ser registrada de forma consistente.

Ferramenta ou parte da escala	Valor identificado	Como afeta a medição final
Valor da unidade inteira	Valor base visível principal	Inicia a medição final
Incremento adicionado	Parte legível menor da escala	Adiciona detalhe às unidades inteiras
Rótulo da unidade	Unidade de medição marcada	Controla o posicionamento decimal e a unidade registrada
Condição de arredondamento	Resolução da ferramenta ou marcas ambíguas	Limita o último dígito confiável

Essa lógica de leitura compartilhada apoia usar ferramentas de medição corretamente, pois o valor registrado deve vir das partes visíveis da escala, do controle da unidade e da resolução da ferramenta, em vez de dígitos extras estimados.

Exemplos de leitura mais fácil podem ajudar quando as marcas, o display ou a posição do ponteiro forem difíceis de interpretar, mas os mesmos critérios de registro ainda se aplicam. Compare o valor visível, o rótulo da unidade e a resolução antes de aceitar a medição final.

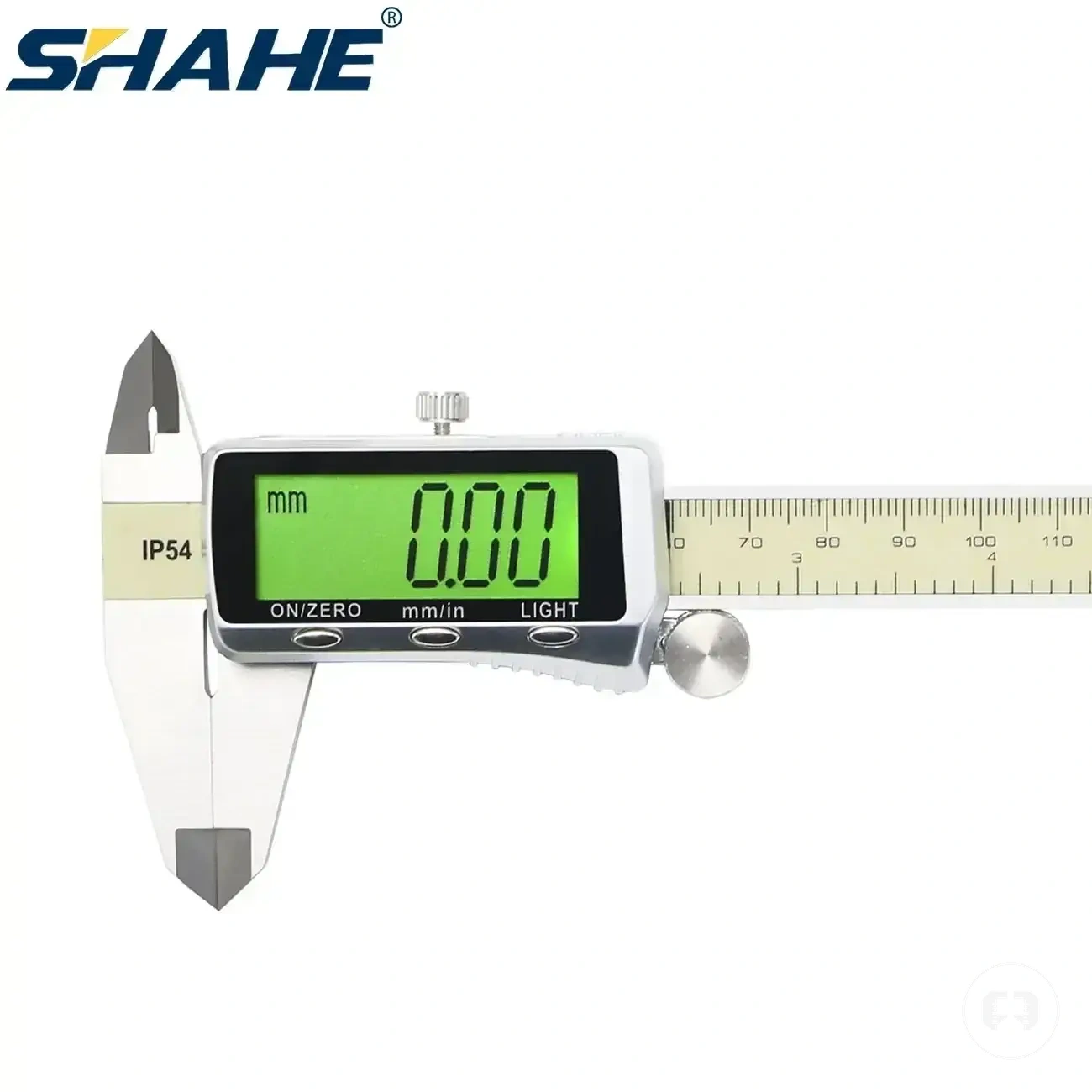

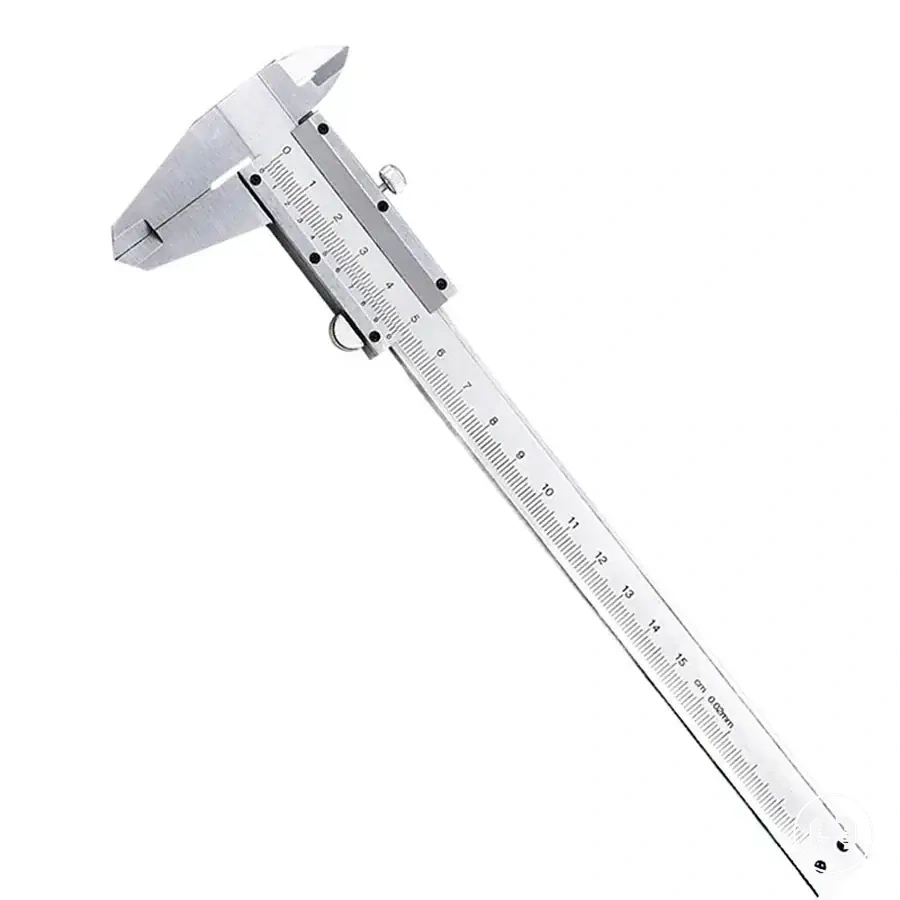

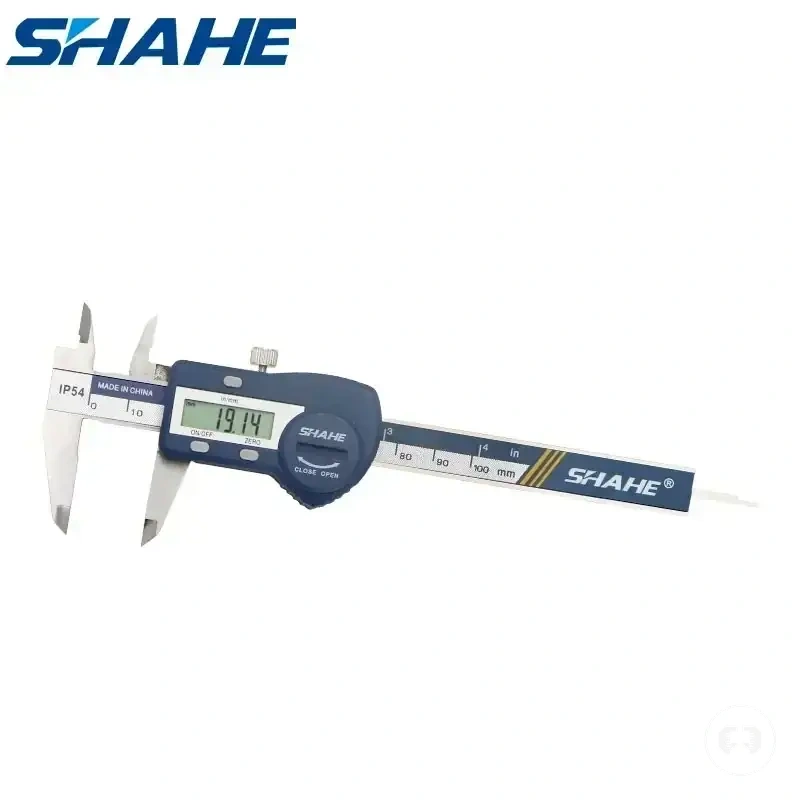

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis. Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.

Unidades inteiras, incrementos decimais e valor final

Combine as unidades inteiras e os incrementos decimais para produzir um valor final. Comece com a unidade base, adicione o incremento fracionário e registre o número final com o rótulo de unidade correto, para que o valor final reflita a leitura combinada.

Se um incremento decimal for claramente identificado, combine-o com a unidade base antes de registrar a leitura. O cálculo a seguir mostra quais valores estão sendo combinados: Unidade base 12 + incremento fracionário 0,3 = número final 12,3. Se o incremento decimal ou o rótulo da unidade não estiver claro devido a uma marca ambígua, o total registrado pode exigir confirmação antes que o valor final seja aceito com o rótulo de unidade indicado.

Arredondamento da leitura de acordo com a resolução da ferramenta

O arredondamento deve corresponder à resolução da ferramenta ou à menor divisão que a escala pode exibir ou marcar razoavelmente. O valor registrado deve parar no último dígito confiável.

Uma marca incerta pode tornar o dígito final pouco claro, especialmente quando o ponteiro, a linha ou o display estiver entre posições legíveis. O arredondamento protege a clareza do valor registrado, mas não melhora a precisão física da medição. Use a lista de verificação abaixo para manter o formato de registro consistente.

• Corresponder o arredondamento à resolução da ferramenta ou à menor divisão.
• Registrar apenas até o último dígito confiável.
• Qualificar ou verificar novamente o valor quando uma marca incerta afetar a casa decimal.
• Usar um formato de registro consistente para leituras repetidas da mesma ferramenta.
• Usar resolution and tolerance basics para separar a precisão do registro das decisões de tolerância.

Erros de Leitura que Distorcem Medições de Precisão

Erros de leitura ocorrem quando o valor registrado não corresponde à escala, ao display, à referência zero ou à condição de visualização. Esses erros de leitura podem distorcer medições de precisão porque o valor registrado não reflete mais o que a escala ou o display deve mostrar sob a condição de visualização atual.

Paralaxe pode deslocar a posição aparente da linha quando o ângulo de visão muda, desalinhamento pode colocar a leitura contra a marca de referência errada e deslocamento zero pode alterar o ponto de partida antes do início da medição. Confusão de unidade, erros de arredondamento, displays instáveis e marcas desgastadas ou pouco claras também podem alterar o valor registrado. O efeito resultante na medição depende de qual condição de leitura está presente.

Erros de Leitura que Distorcem Medições de Precisão podem ser verificados comparando as condições visíveis de leitura com o valor registrado. A lista de verificação abaixo ajuda a identificar qual condição de leitura pode ter alterado a medição final.

• Paralaxe: Um ângulo de visão alterado pode deslocar a posição aparente da linha e pode produzir um valor lido incorretamente.
• Desalinhamento: Ler a partir da marca de referência errada pode alterar o valor registrado.
• Deslocamento zero: Uma diferença visível no zero antes da medição pode deslocar a leitura final.
• Confusão de unidade: Um rótulo de unidade incorreto pode alterar a forma como o valor registrado é interpretado.
• Displays instáveis: Dígitos piscando podem exigir uma leitura repetida antes de registrar o valor.
• Marcas desgastadas ou pouco claras: Graduações de difícil leitura podem exigir uma leitura qualificada ou outra verificação visual.
• Erros de arredondamento: Registrar além da precisão legível pode alterar o valor medido informado.

Pequenos erros de leitura podem alterar um valor registrado sem necessariamente indicar um problema mais amplo com a ferramenta de medição. Para orientação mais ampla sobre erros de leitura e medição, continue para a página dedicada a erros.

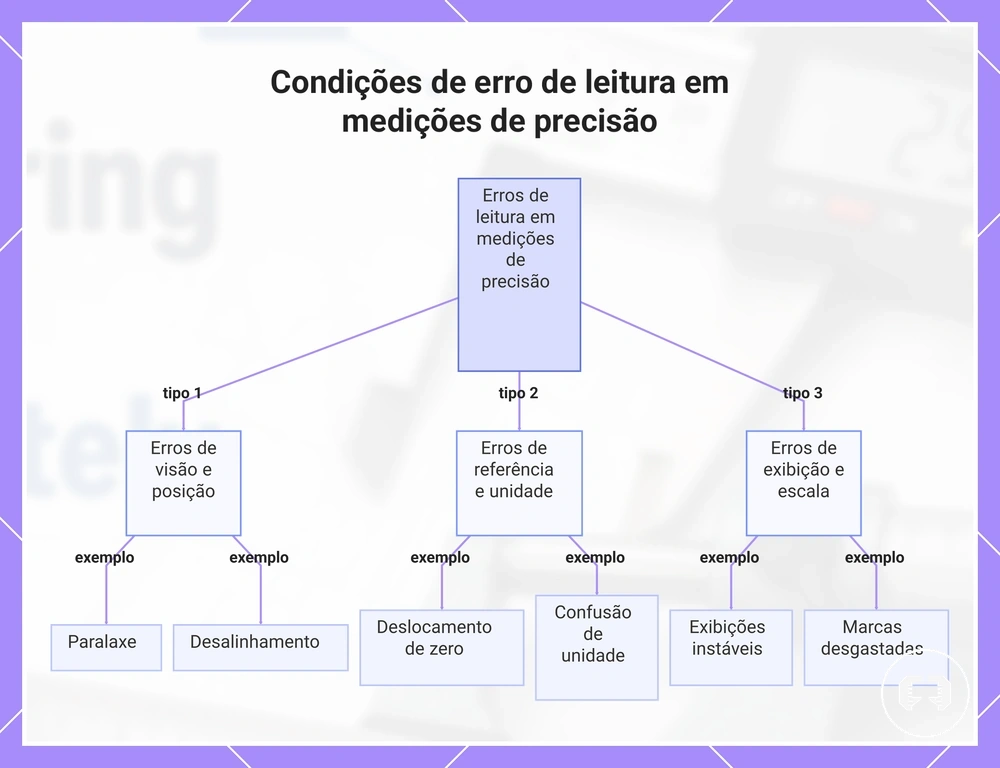

Este gráfico mostra as condições comuns de erro de leitura que podem distorcer medições de precisão, agrupadas em três categorias para fácil identificação e verificação.

Paralaxe, alinhamento de linha e ângulo de visão

A paralaxe ocorre quando o ângulo de visão muda e a leitura visível se desloca do alinhamento real da escala. Uma mudança na posição dos olhos pode fazer com que a marca aparente ou a posição do ponteiro pareça diferente, portanto, o alinhamento da linha deve ser avaliado a partir de uma posição de visualização alinhada para reduzir a distorção visual da leitura.

Por exemplo, um ponteiro pode parecer corresponder a uma linha da escala quando visto de lado, mas alinhar-se com uma marca diferente quando visto diretamente em frente à escala. Em uma escala espelhada, alinhar o ponteiro com seu reflexo pode ajudar a indicar a posição correta dos olhos, enquanto escalas sem escala espelhada dependem de uma visualização alinhada cuidadosa como controle.

Deslocamento zero, confusão de unidade e leituras instáveis

Deslocamento zero, confusão de unidade e leituras instáveis podem criar uma medição registrada incorreta antes que o valor seja registrado. Um início diferente de zero altera o ponto de referência, um modo de unidade errado alterna entre mm e polegada, e um valor flutuante pode reduzir a confiança na medição registrada.

Essas condições geralmente aparecem antes do registro e devem ser verificadas localmente, em vez de tratadas como prova de um problema de medição mais amplo. Um início diferente de zero, discrepância entre mm ou polegada, direção de sinal inesperada ou valor instável podem indicar um erro de leitura; portanto, use a lista de verificação abaixo antes de aceitar o valor registrado.

• Deslocamento zero: Um início diferente de zero pode deslocar a medição registrada da referência pretendida.
• Confusão de unidade: Confirme se o display está configurado para mm ou polegada para evitar registrar o modo de unidade errado.
• Leituras instáveis: Um valor flutuante pode exigir uma condição de verificação repetida antes do registro.
• Direção do sinal: Verifique se o sinal positivo ou negativo exibido corresponde à direção de leitura esperada.
• Condição de verificação repetida: Repita a leitura se o início diferente de zero, o modo de unidade errado, o valor flutuante ou a direção do sinal permanecerem incertos.
