Comment lire avec exactitude les outils de mesure de précision

La lecture précise des outils de mesure de précision commence par la vérification de l'échelle ou de l'affichage avant d'enregistrer la mesure. La valeur ne doit être relevée qu'après avoir vérifié le point zéro, l'unité, la résolution et la lisibilité de l'affichage.

Les outils de mesure de précision sont des instruments de mesure qui affichent une mesure via une échelle graduée, un affichage numérique, un mouvement d'aiguille ou des parties d'échelle combinées. Cette page explique comment lire la valeur indiquée ; elle ne prouve pas l'étalonnage ni ne choisit un outil pour une tâche.

La confusion vient souvent du fait qu'un vernier, un micromètre, un comparateur à cadran et un pied à coulisse numérique ne présentent pas la valeur lue de la même manière. Un vernier utilise une échelle principale et un trait de coïncidence, un micromètre utilise les graduations du fourreau et du tambour, un comparateur à cadran utilise le mouvement de l'aiguille et le compte des tours, et un pied à coulisse numérique affiche une valeur qui dépend du mode d'unité et du réglage du zéro.

Les vérifications de lecture essentielles organisent ce qui doit être contrôlé avant que la valeur finale ne devienne une mesure enregistrée :

• Vérifier si la valeur provient d'une échelle, d'un affichage, d'une aiguille ou de parties d'échelle combinées.
• Confirmer le point zéro ou la référence de départ avant d'interpréter la lecture.
• Vérifier l'unité afin que la mesure enregistrée ne mélange pas les systèmes d'unités.
• Utiliser la résolution de l'outil pour déterminer le dernier chiffre fiable.
• Enregistrer la valeur uniquement lorsque la lecture visible semble suffisamment stable pour la conception et l'état de l'outil.

La méthode de lecture exacte peut varier selon la disposition de l'échelle, le système d'unités, l'angle de vue et l'état de l'outil. L'étape suivante consiste à comprendre les bases de l'échelle avant de passer aux lectures numériques, sur vernier, micrométriques et sur comparateur à cadran.

Bases de l'échelle de mesure pour des lectures précises

Les bases de l'échelle de mesure commencent par la compréhension de la manière dont un outil de mesure présente une valeur à travers ses caractéristiques d'échelle. Une lecture précise de l'échelle dépend de l'interprétation de la valeur affichée en utilisant la bonne échelle, l'unité, la référence zéro et la résolution avant de créer une mesure enregistrée. Cette section explique ces attributs sans vérifier si l'outil lui-même est étalonné.

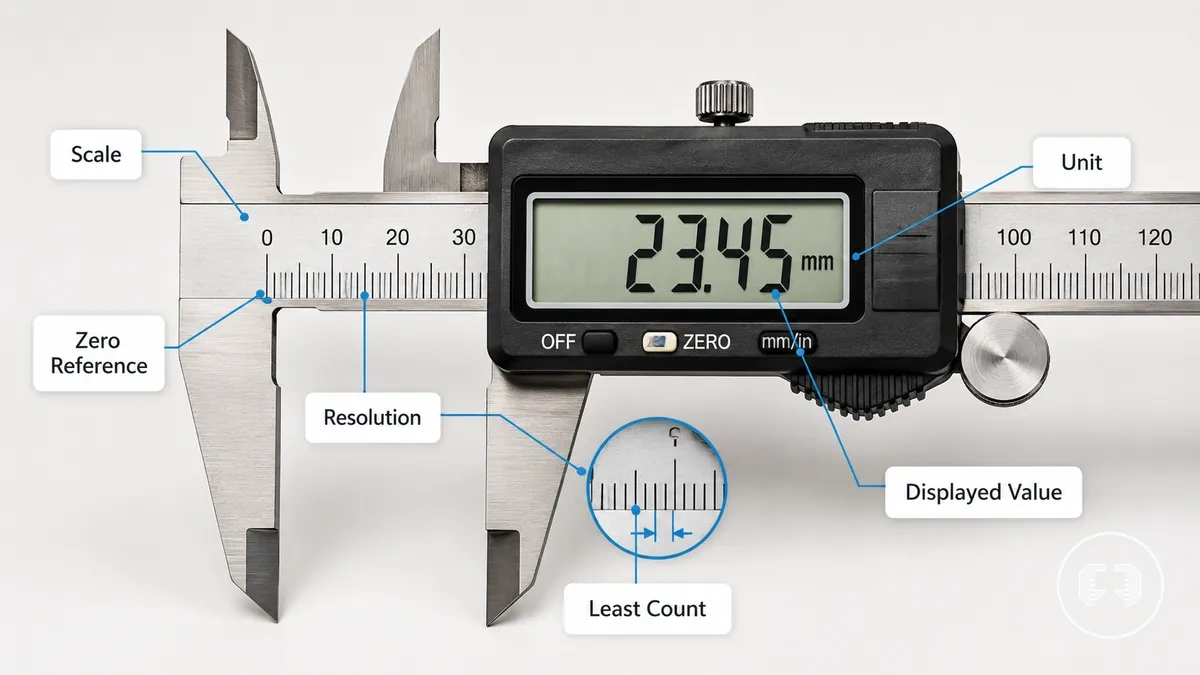

Les marques visibles de l'échelle, les unités, la référence zéro et la résolution déterminent comment la valeur affichée devient une mesure enregistrée. L'exemple annoté ci-dessous met en évidence ces caractéristiques avant d'aborder les méthodes de lecture spécifiques à chaque outil.

Chaque caractéristique de l'échelle de mesure affecte directement la mesure enregistrée. L'unité identifie le système de mesure, la référence zéro établit le point de départ, la plus petite graduation et l'incrément définissent la plus petite division lisible, et la valeur affichée est interprétée en fonction de ces caractéristiques de l'échelle. Cette explication complète le guide plus large sur les outils de mesure de précision et se concentre sur la lecture d'une valeur plutôt que sur la preuve de l'étalonnage.

Une lecture erronée de l'unité, de la référence zéro, de l'incrément, de la décimale ou de la plus petite division peut produire une mesure enregistrée incorrecte, même lorsque la valeur affichée semble claire. La résolution décrit le plus petit changement lisible, tandis que les bases de la résolution et de la tolérance expliquent pourquoi la résolution de lecture ne doit pas être confondue avec la tolérance. Les bases de l'échelle de mesure pour des lectures précises peuvent être revues à l'aide de la liste de contrôle ci-dessous avant d'enregistrer une valeur.

• Confirmer que l'échelle de mesure utilise l'unité prévue.
• Vérifier la référence zéro avant d'effectuer la lecture de l'échelle.
• Identifier la plus petite graduation ou la plus petite division entre les marques de l'échelle.
• Lire la valeur affichée en utilisant le bon incrément et la bonne décimale.
• Enregistrer la valeur finale uniquement après avoir confirmé que les caractéristiques de l'échelle correspondent à la lecture visible.

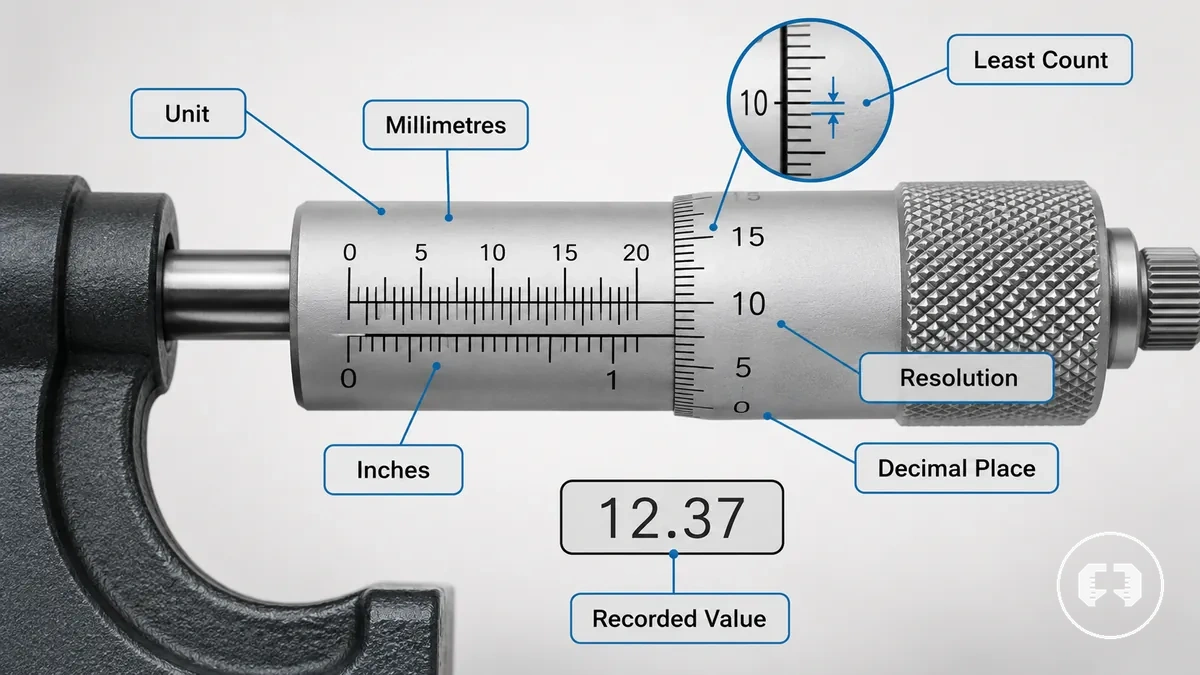

Unités, résolution et plus petite graduation

L'unité, la résolution et la plus petite graduation déterminent la plus petite valeur qui peut être enregistrée à partir d'un outil de mesure. L'unité définit si la lecture est exprimée en millimètres ou en pouces, tandis que la résolution et la plus petite graduation définissent la taille d'incrément lisible la plus petite et la décimale disponible. Ensemble, ces attributs déterminent la plus petite valeur enregistrée que l'outil peut représenter.

L'exemple suivant clarifie comment ces attributs affectent la valeur enregistrée. Si un outil de mesure est réglé en millimètres au lieu de pouces, la valeur enregistrée suit ce système d'unités, et si la plus petite graduation ne supporte qu'une taille d'incrément particulière, la valeur lue doit utiliser uniquement la décimale disponible. La résolution peut influencer la finesse avec laquelle une valeur peut être lue, mais elle n'établit pas à elle seule l'exactitude réelle. N'enregistrez pas plus de chiffres que l'outil ne peut en afficher ou en supporter.

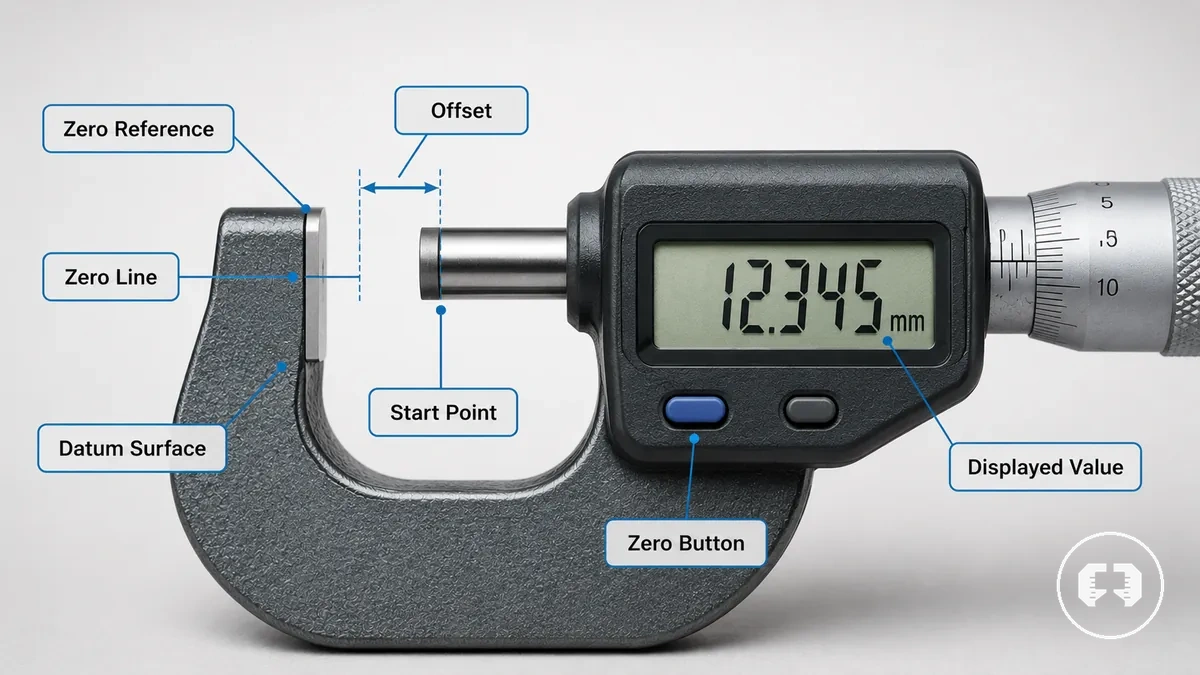

Référence zéro et point de départ de l'échelle

La référence zéro est le point de départ de l'échelle pour lire un outil de mesure. Un trait de zéro, un bouton de remise à zéro ou une surface de référence établit le point de référence à partir duquel la valeur affichée est interprétée. Lorsque la référence zéro est correctement établie, la valeur affichée commence au point de départ prévu et permet d'obtenir une valeur enregistrée correcte.

Un décalage du zéro modifie la valeur interprétée car la lecture ne commence plus au point de référence prévu. Le décalage peut résulter de l'état visible du zéro, mais il n'indique pas à lui seul l'état général de l'outil de mesure. La liste de contrôle suivante sur la référence zéro et le point de départ de l'échelle vérifie le début de la lecture visible avant d'enregistrer une valeur.

• Confirmer que le trait de zéro ou la marque de zéro correspond au point de départ de l'échelle.
• Vérifier le bouton de remise à zéro ou l'affichage numérique avant de lire la valeur affichée.
• Vérifier que la surface de référence ou le point de contact est le point de référence prévu.
• Rechercher un décalage visible avant d'enregistrer la valeur affichée.

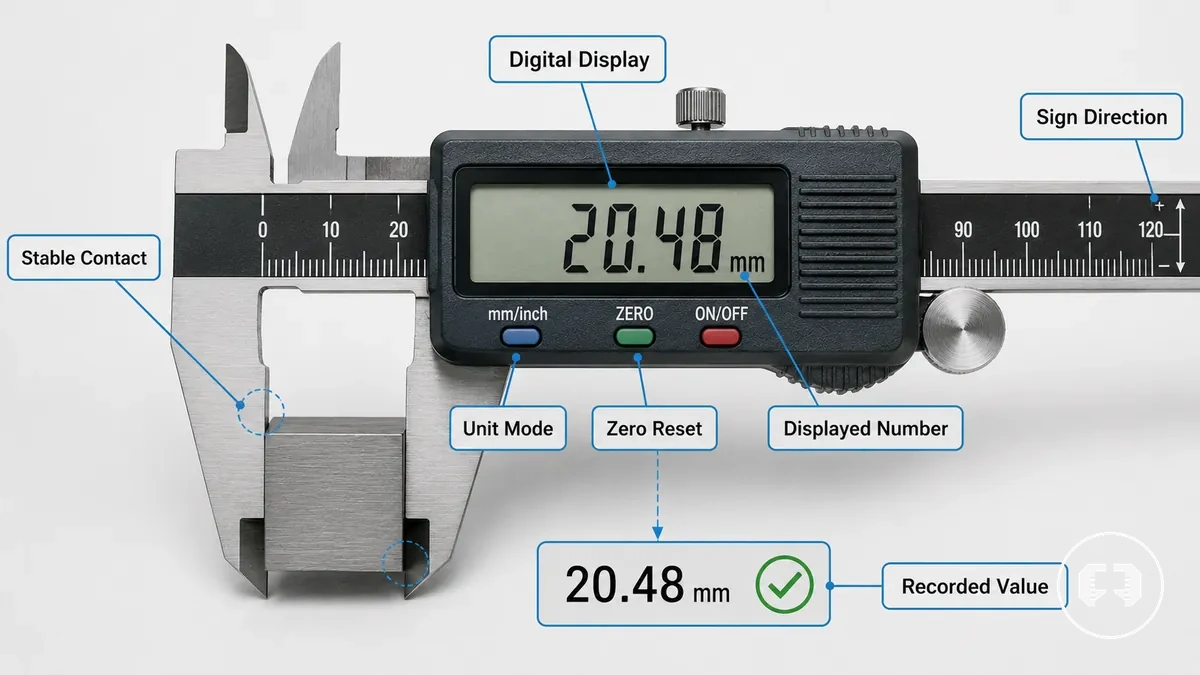

Lecture des affichages numériques sur les outils de mesure de précision

Lire un affichage numérique en confirmant le mode d'unité, le réglage du zéro, le contact stable et le nombre affiché avant d'enregistrer la valeur. Un affichage numérique supprime la nécessité d'interpréter les traits d'échelle, mais le nombre affiché doit être vérifié pour le mode d'unité correct, le réglage du zéro et un affichage stable. Un pied à coulisse numérique est un exemple, mais la même séquence de lecture s'applique à d'autres outils de mesure de précision numériques.

Les chiffres numériques peuvent être mal lus si le sélecteur d'unité change, si la remise à zéro est incorrecte ou si la valeur affichée fluctue parce qu'un contact stable n'a pas été atteint. Une valeur d'écran changeante ou une direction de signe inattendue peut affecter la valeur finale enregistrée. Suivez les étapes ci-dessous avant d'accepter le nombre affiché.

1. Confirmer le mode d'unité pour que le nombre affiché corresponde au système de mesure prévu.
2. Vérifier le réglage du zéro ou la remise à zéro, car la valeur affichée doit commencer au point de référence prévu.
3. Maintenir un contact stable et attendre si le nombre affiché fluctue, car le mouvement peut affecter la lecture.
4. Vérifier la direction du signe et les chiffres affichés afin qu'une lecture négative inattendue ne soit pas enregistrée.
5. Enregistrer la valeur finale enregistrée uniquement après que le nombre affiché reste stable et que les vérifications de l'affichage sont terminées.

La lecture des affichages numériques sur les outils de mesure de précision nécessite de confirmer l'affichage avant d'enregistrer le résultat. Utilisez cette liste de contrôle rapide pour vérifier la lecture visible :

• Confirmer le mode d'unité ou le sélecteur d'unité correct.
• Vérifier le réglage du zéro ou la remise à zéro.
• S'assurer que le nombre affiché est stable.
• Vérifier la direction du signe avant d'enregistrer la valeur finale.

Les affichages numériques simplifient la lecture en supprimant l'interprétation des traits d'échelle, mais les utilisateurs doivent vérifier le mode d'unité, le réglage du zéro et la stabilité de l'affichage avant d'accepter une valeur. Pour une comparaison plus large des lectures numériques et analogiques, rappelez-vous que les affichages numériques simplifient l'interprétation de l'échelle sans supprimer la nécessité de vérifier l'affichage.

Valeur affichée, mode d'unité et réglage du zéro

Vérifier la valeur affichée, le mode d'unité et le réglage du zéro avant d'accepter une lecture numérique comme mesure enregistrée. Confirmer que les chiffres affichés correspondent au mode mm ou pouce prévu et que le réglage du zéro est correct avant d'enregistrer la valeur.

Un mauvais mode d'unité ou un décalage du zéro peut modifier l'interprétation de la valeur affichée même lorsque la valeur à l'écran semble claire. Une valeur mémorisée ou une direction de signe inattendue peut nécessiter une vérification avant d'accepter la mesure enregistrée. Utilisez les vérifications suivantes pour contrôler la valeur affichée, le mode d'unité et le réglage du zéro avant d'enregistrer une valeur numérique.

1. Vérifier la valeur affichée pour que les chiffres affichés représentent la mesure actuelle plutôt qu'une valeur mémorisée non intentionnelle.
2. Confirmer que le mode d'unité est réglé sur mm ou pouce pour éviter d'enregistrer la valeur dans le mauvais système de mesure.
3. Vérifier le réglage du zéro ou la remise à zéro pour que la valeur affichée commence au point de référence prévu plutôt qu'à un décalage.
4. Examiner la direction du signe et toute valeur mémorisée, car le comportement de l'affichage peut dépendre du mode sélectionné et de l'état de lecture actuel.

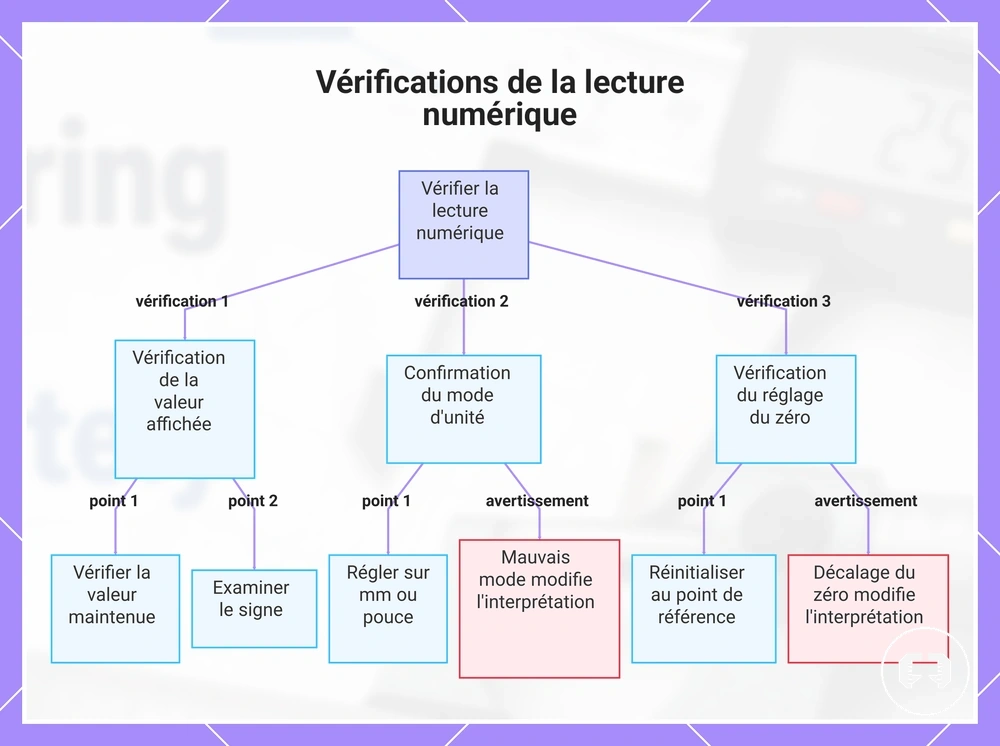

Ce graphique présente les trois vérifications principales à effectuer avant d'enregistrer une mesure numérique : vérifier la valeur affichée, confirmer le mode d'unité et contrôler le réglage du zéro.

Lectures stables avant d'enregistrer la valeur

Un affichage fluctuant ne doit pas être accepté comme valeur enregistrée. La pression de contact, le mouvement des mâchoires, l'assise de la surface ou le scintillement de l'affichage peuvent entraîner une variation du nombre affiché avant qu'il ne se stabilise. Attendez une lecture stable avant d'enregistrer la valeur.

Si le nombre affiché change alors que le mouvement des mâchoires se poursuit ou que les surfaces de mesure ne sont pas en contact uniforme, la valeur instable peut refléter le mouvement plutôt que la mesure. Une confirmation répétée peut aider à vérifier que le nombre affiché s'est stabilisé dans les mêmes conditions de contact, mais une lecture stable renforce la confiance dans l'enregistrement et ne prouve pas à elle seule l'exactitude réelle.

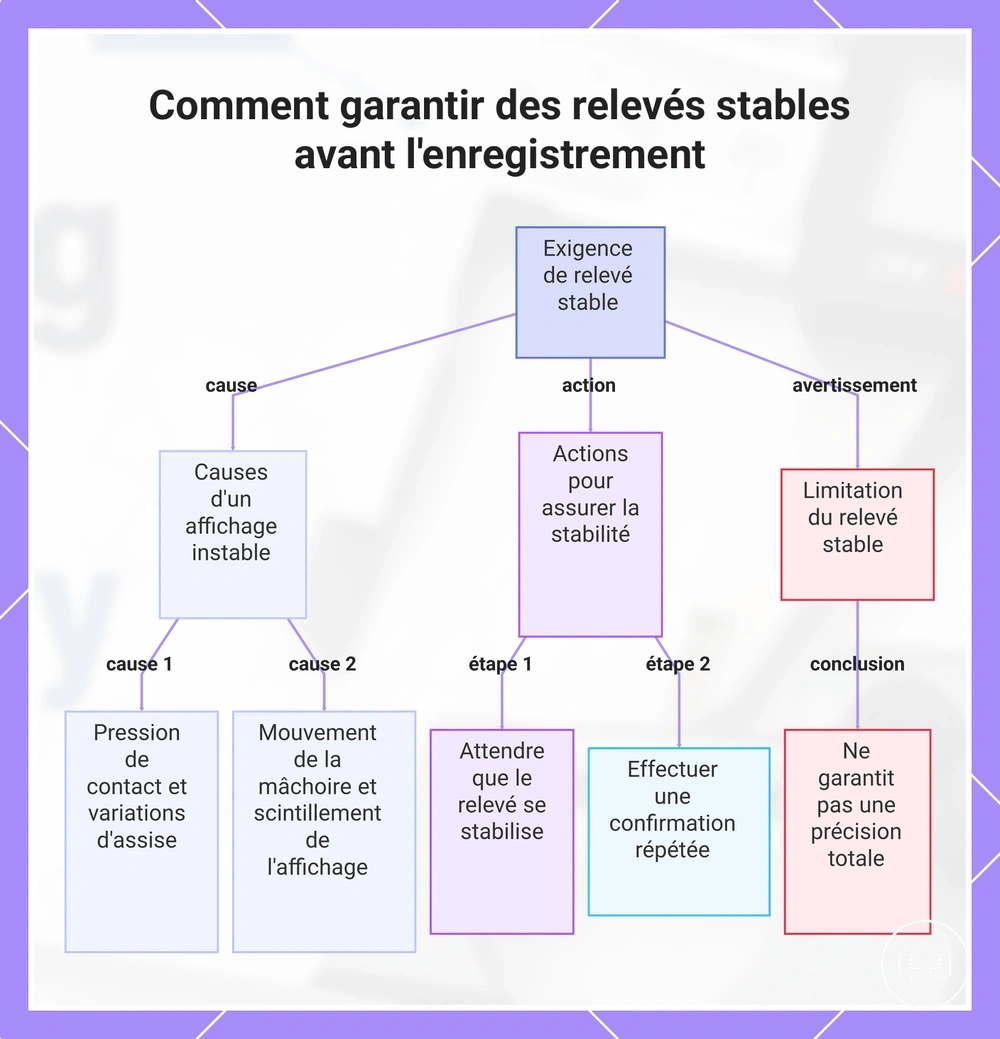

Ce diagramme explique pourquoi des relevés stables sont nécessaires avant d'enregistrer une mesure, en couvrant les causes courantes de fluctuation, les actions recommandées pour atteindre la stabilité et la principale limitation d'un relevé stable.

Lecture des échelles vernier

Lire une échelle vernier en prenant la valeur de l'échelle principale juste avant le zéro du vernier et en ajoutant l'incrément du vernier aligné. La lecture finale est la valeur de l'échelle principale additionnée à l'incrément ajouté déterminé par la plus petite graduation.

L'échelle principale fournit la valeur de départ, tandis que le zéro du vernier indique où commence la lecture du vernier. Trouver le trait aligné qui correspond à une marque de l'échelle principale, puis utiliser la plus petite graduation pour déterminer l'incrément ajouté. Si l'alignement des traits semble peu clair car les marques sont difficiles à distinguer ou que l'échelle est usée, vérifier l'alignement avant d'enregistrer la valeur.

Un exemple concret illustre la méthode plutôt qu'un résultat fixe. Si l'échelle principale indique 12 unités avant le zéro du vernier et que le trait aligné contribue à un incrément ajouté de 0,2 unité selon la plus petite graduation, la lecture finale est de 12,2 unités.

1. Lire l'échelle principale juste avant le zéro du vernier pour obtenir la valeur de départ.
2. Repérer le trait aligné qui correspond à une marque de l'échelle principale.
3. Utiliser la plus petite graduation pour déterminer l'incrément ajouté représenté par le trait aligné.
4. Additionner la valeur de départ et l'incrément ajouté pour obtenir la lecture finale.
5. Re-vérifier l'alignement du trait si la marque semble ambiguë avant d'enregistrer la valeur.

Partie de la lecture	Élément à identifier	Valeur ajoutée
Échelle principale	Valeur avant le zéro du vernier	Valeur de départ
Trait aligné du vernier	Trait aligné avec une marque de l'échelle principale	Incrément ajouté issu de la plus petite graduation
Lecture finale	Échelle principale plus incrément ajouté	Valeur enregistrée

Valeur de l'échelle principale avant le zéro du vernier

Trouver la valeur de l'échelle principale en identifiant la dernière marque de l'échelle principale dépassée par le zéro du vernier. Cette dernière marque fournit la valeur en unités entières et devient la valeur de départ.

L'exemple suivant montre comment identifier la valeur de départ. Si le zéro du vernier se situe entre deux marques de l'échelle, utiliser la marque dépassée plutôt que la marque suivante comme valeur de l'échelle principale. Lorsque le zéro du vernier est difficile à voir ou se trouve près de deux marques, examiner attentivement sa position avant de reporter uniquement la valeur de départ dans l'étape d'incrément suivante.

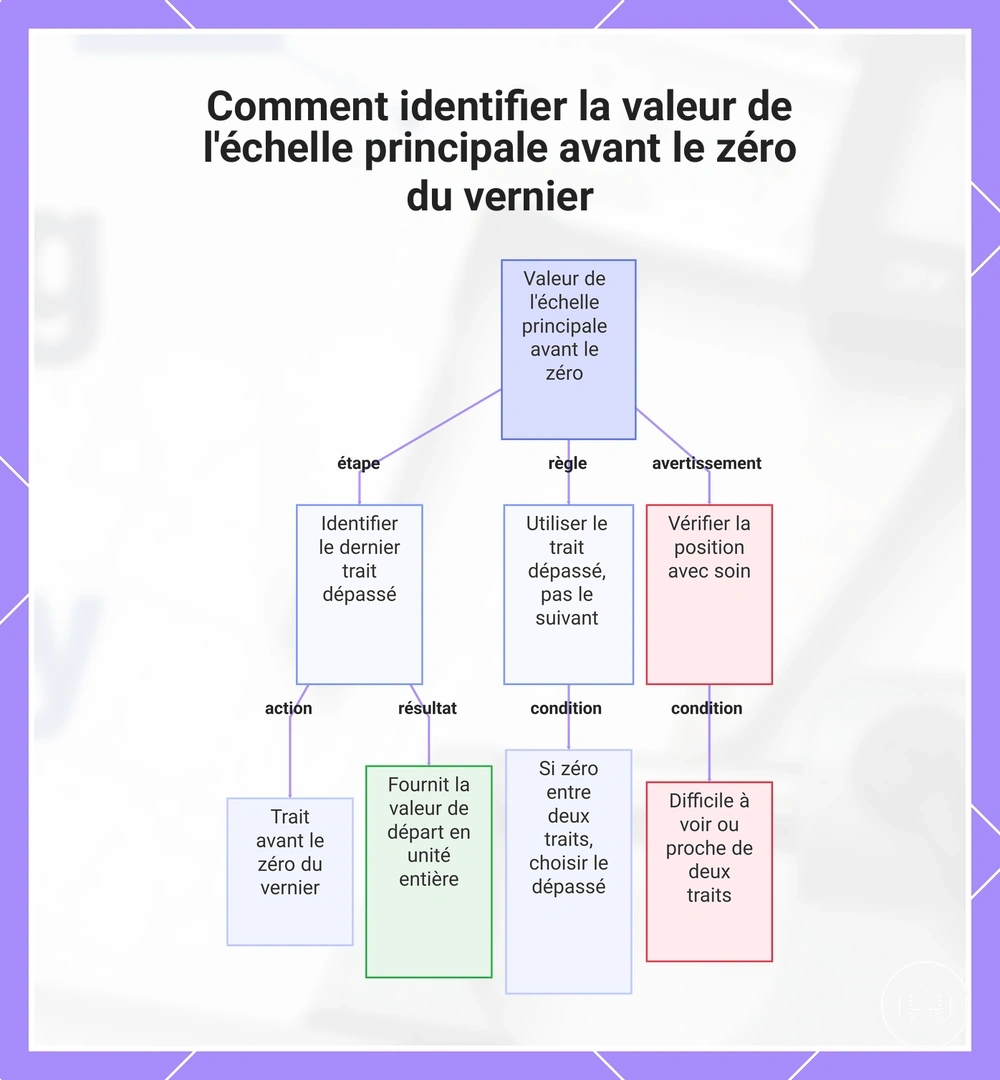

Ce graphique montre les étapes et les règles pour identifier la valeur de l'échelle principale lors de la lecture d'une échelle vernier, y compris une mise en garde pour une vérification attentive.

Trait aligné du vernier et incrément ajouté

Le trait aligné du vernier fournit l'incrément ajouté qui est combiné à la valeur de l'échelle principale. Identifier le numéro de trait qui correspond à une marque de l'échelle principale, puis utiliser la plus petite graduation pour calculer l'incrément ajouté.

Le calcul suivant combine le numéro de trait avec la plus petite graduation avant l'addition finale. Si le trait aligné du vernier est difficile à distinguer en raison d'un alignement ambigu ou d'une échelle usée, la lecture peut nécessiter une vérification attentive avant d'accepter l'incrément.

Exemple de calcul : Numéro de trait 4 × plus petite graduation 0,1 unité = incrément ajouté 0,4 unité. Addition finale : valeur de l'échelle principale + 0,4 unité.

Lecture des échelles micrométriques

Lire une échelle micrométrique en combinant la valeur du fourreau, la valeur du tambour et tout incrément du vernier lorsqu'il est présent. La lecture finale provient de l'addition des valeurs visibles sur l'échelle micrométrique.

L'échelle du fourreau fournit la valeur principale visible, y compris les demi-traits lorsqu'ils apparaissent. Les graduations du tambour fournissent la valeur suivante, et les marques du vernier micrométrique peuvent ajouter un incrément plus petit sur les modèles qui en comportent. Les formats métriques et en pouces peuvent utiliser des graduations, des placements décimaux et des étiquettes d'unité différents, il convient donc de lire l'échelle visible selon l'unité indiquée.

Un exemple concret montre comment les valeurs visibles se combinent. Si la valeur du fourreau est de 7,5 unités, la valeur du tambour est de 0,23 unité et aucun incrément du vernier n'est présent, la lecture finale est de 7,73 unités. La disposition de l'échelle peut varier selon le modèle, y compris les versions métriques et en pouces.

1. Lire la valeur du fourreau sur l'échelle du fourreau, y compris les demi-traits visibles.
2. Lire la valeur du tambour sur les graduations alignées du tambour.
3. Ajouter l'incrément du vernier si des marques de vernier micrométrique sont présentes.
4. Combiner les valeurs visibles pour obtenir la lecture finale.
5. Confirmer l'étiquette d'unité métrique ou en pouces avant d'enregistrer la lecture.

Partie du micromètre	Indice visible	Contribution en valeur
Échelle du fourreau	Échelle principale et demi-traits	Valeur du fourreau
Graduations du tambour	Graduation alignée	Valeur du tambour
Marques du vernier micrométrique	Trait de vernier correspondant lorsqu'il est présent	Incrément du vernier

Valeur du fourreau, valeur du tambour et incrément du vernier

Combiner la valeur du fourreau, la valeur du tambour et tout incrément du vernier pour obtenir la lecture cumulée. La valeur du fourreau fournit la valeur de base visible, le trait du tambour contribue à la valeur suivante et le trait du vernier ajoute un incrément optionnel lorsqu'il est présent, ce qui donne la lecture cumulée.

Si une demi-valeur du fourreau est visible, l'inclure avant d'ajouter la valeur du tambour. Un trait de vernier contribue à un incrément optionnel uniquement sur les échelles micrométriques qui comportent des marques de vernier, tandis que les dispositions sans vernier utilisent seulement la valeur du fourreau et la valeur du tambour. Les parties visibles du fourreau, du tambour et du vernier sont combinées comme indiqué ci-dessous.

Exemple de formule : Valeur du fourreau 7 + demi-valeur du fourreau 0,5 + valeur du tambour 0,23 + incrément du vernier 0 = lecture cumulée 7,73.

Lectures micrométriques métriques et en pouces

Les lectures micrométriques métriques et en pouces diffèrent par les incréments d'échelle et le placement décimal. Le système d'unités détermine comment les graduations sont interprétées et comment la lecture finale est écrite dans l'unité enregistrée.

Un micromètre métrique et un micromètre en pouces utilisent des dispositions d'échelle différentes ; les graduations visibles et le placement décimal guident le modèle de lecture. Lire la valeur selon le système d'unités indiqué et conserver la lecture finale dans la même unité enregistrée.

Système d'unités	Indice de lecture	Format d'enregistrement
Micromètre métrique	Graduations métriques et placement décimal	Lecture finale enregistrée dans l'unité métrique
Micromètre en pouces	Graduations en pouces et incréments d'échelle	Lecture finale enregistrée dans l'unité en pouces

Lecture des comparateurs à cadran

Lire un comparateur à cadran en suivant le mouvement de l'aiguille à partir du zéro choisi. La lecture du cadran représente le mouvement par rapport à ce point de référence et est déterminée par la position de l'aiguille, les graduations du cadran, la direction et le compte des tours.

La direction du mouvement de l'aiguille détermine si la valeur affichée augmente ou diminue par rapport au zéro choisi. Si le comparateur à cadran comporte un petit cadran de révolution, le compte des tours contribue au déplacement total. Une précharge peut être utilisée avant la lecture, et le mouvement continu doit se stabiliser en une lecture reproductible avant que la valeur soit enregistrée.

Si la face du cadran permet le mouvement dans les deux directions, le mouvement de l'aiguille dans le sens horaire et antihoraire peut représenter un mouvement positif ou négatif selon la disposition du cadran. Interpréter la direction affichée avant d'enregistrer le mouvement, tout en laissant le réglage et l'alignement en dehors du champ de la lecture du comparateur à cadran.

1. Confirmer le zéro choisi ou la précharge avant d'interpréter la lecture du cadran.
2. Lire le mouvement de l'aiguille sur les graduations du cadran pour déterminer la valeur du mouvement.
3. Identifier la direction du mouvement de l'aiguille par rapport au zéro choisi.
4. Inclure le compte des tours du petit cadran lorsqu'il est présent.
5. Enregistrer la valeur après que le mouvement continu s'est stabilisé en une lecture reproductible.

Liste de contrôle :

• Zéro choisi ou précharge confirmé
• Mouvement de l'aiguille correspond aux graduations du cadran
• Direction interprétée correctement
• Compte des tours inclus lorsqu'il est présent
• Mouvement continu stabilisé avant l'enregistrement

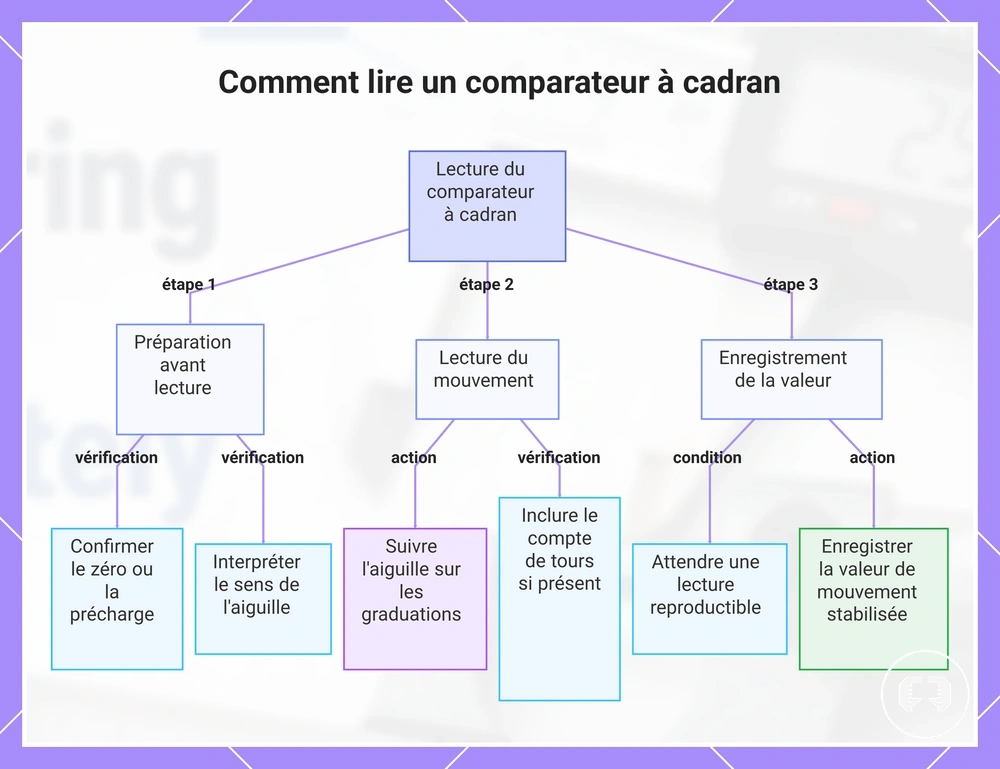

Ce graphique présente les étapes et vérifications clés pour lire un comparateur à cadran, depuis la confirmation du zéro jusqu'à l'enregistrement de la valeur stabilisée.

Graduations du cadran, direction de l'aiguille et compte des tours

Les graduations du cadran, la direction de l'aiguille et le compte des tours se combinent pour produire la valeur du mouvement. La taille de graduation donne la valeur de chaque division du cadran, la direction de déplacement indique si le mouvement est positif ou négatif, et le petit cadran de révolution peut ajouter un déplacement total au-delà d'un tour d'aiguille.

Si l'aiguille se déplace dans la direction positive sur un tour complet puis continue sur des graduations supplémentaires du cadran, le compte des tours et les divisions du cadran sont combinés en déplacement total. Lorsque la convention de direction de l'aiguille ou le petit cadran de révolution n'est pas clair, vérifier à nouveau les indices visibles du cadran avant d'accepter la valeur du mouvement.

Exemple concret : taille de graduation × graduations comptées du cadran + compte du petit cadran de révolution = déplacement total, le signe étant défini par la direction de l'aiguille.

Lectures continues et équilibrées du cadran

Le mouvement continu de l'aiguille et les lectures équilibrées décrivent comment un comparateur à cadran affiche le mouvement autour d'un cadran centré sur zéro. Le mouvement continu de l'aiguille suit le changement visible de position, tandis que les lectures équilibrées montrent le mouvement de chaque côté du zéro. La position de l'aiguille est interprétée par rapport au cadran centré sur zéro pour produire la valeur enregistrée.

Si l'aiguille se déplace dans la plage positive puis croise dans la plage négative, lire le mouvement selon la direction indiquée sur le cadran centré sur zéro. Un mouvement de va-et-vient avec un léger rebond de l'aiguille peut encore permettre un retour reproductible à zéro, mais une instabilité persistante peut affecter la confiance dans la valeur enregistrée.

Combinaison des parties d'échelle dans la mesure finale

La mesure finale est formée en combinant toutes les parties d'échelle visibles et en enregistrant la valeur selon la résolution de l'outil. Lire les unités entières, ajouter les incréments, confirmer l'étiquette d'unité et conserver la valeur enregistrée dans la limite des parties d'échelle plus la résolution.

Les parties d'échelle fonctionnent comme des vérifications d'entité, d'attribut et de valeur avant qu'un nombre soit enregistré. Les unités entières fournissent la valeur de base, les incréments ajoutent les parties lisibles plus petites, le placement décimal contrôle la manière dont la valeur combinée est écrite et l'étiquette d'unité définit l'unité de mesure. La règle d'arrondi doit suivre la résolution de l'outil afin que le dernier chiffre fiable ne soit pas surestimé. Si des marques ambiguës créent une incertitude, la valeur enregistrée doit rester qualifiée ou être vérifiée avant utilisation.

Combiner les parties d'échelle dans la mesure finale organise les parties d'échelle visibles en une seule valeur enregistrée. La même logique partagée s'applique aux lectures numériques, sur vernier, micrométriques et sur comparateur à cadran, car chaque méthode transforme les indices visibles en une lecture combinée qui doit être enregistrée de manière cohérente.

Partie d'outil ou d'échelle	Valeur identifiée	Impact sur la mesure finale
Valeur en unités entières	Valeur de base visible principale	Démarre la mesure finale
Incrément ajouté	Partie d'échelle lisible plus petite	Ajoute du détail aux unités entières
Étiquette d'unité	Unité de mesure indiquée	Contrôle le placement décimal et l'unité enregistrée
Condition d'arrondi	Résolution de l'outil ou marques ambiguës	Limite le dernier chiffre fiable

Cette logique de lecture partagée facilite bien utiliser les outils de mesure, car la valeur enregistrée doit provenir des parties d'échelle visibles, du contrôle de l'unité et de la résolution de l'outil plutôt que de chiffres supplémentaires devinés.

Des exemples plus faciles à lire peuvent aider lorsque les marques, l'affichage ou la position de l'aiguille sont difficiles à interpréter, mais les mêmes critères d'enregistrement s'appliquent. Comparer la valeur visible, l'étiquette d'unité et la résolution avant d'accepter la mesure finale.

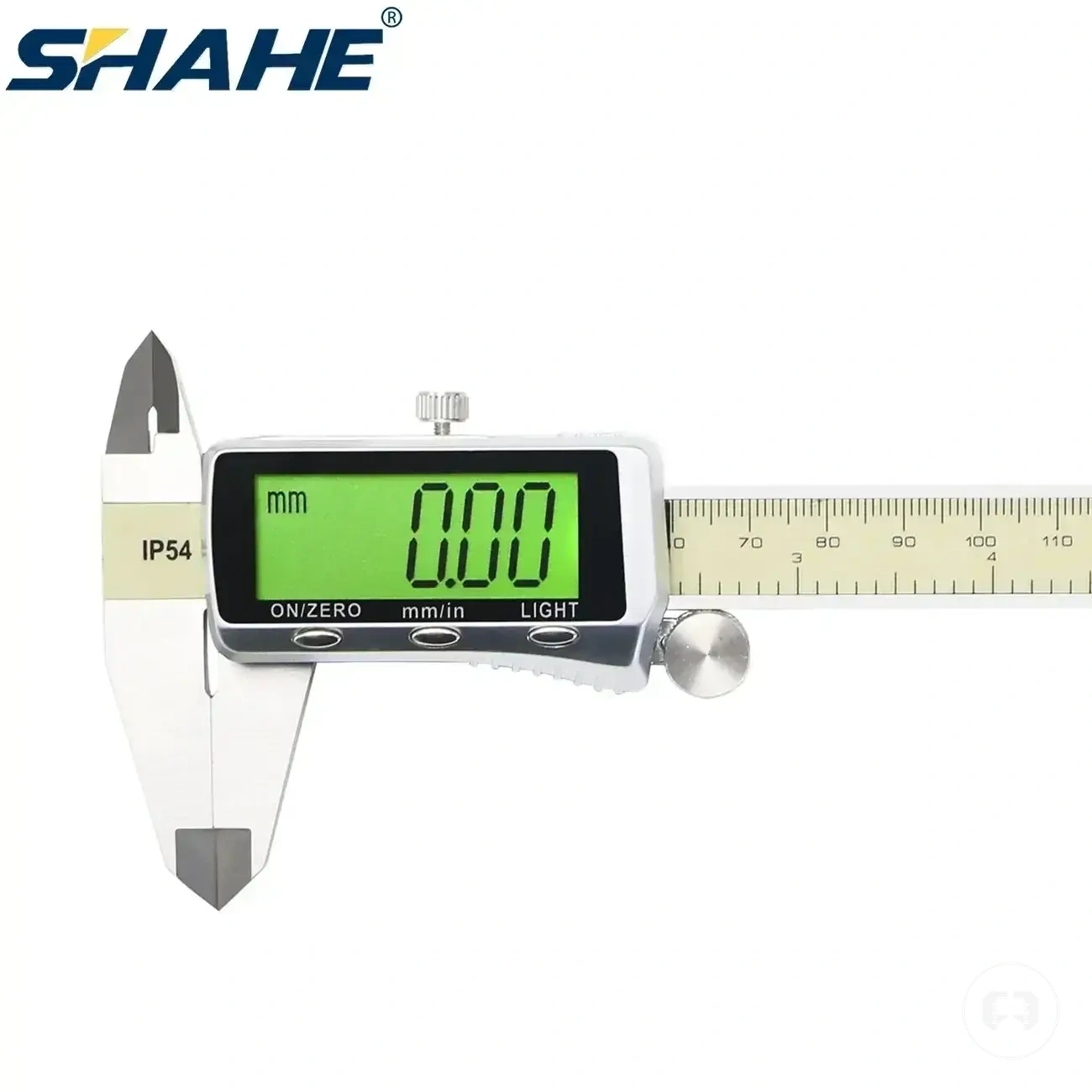

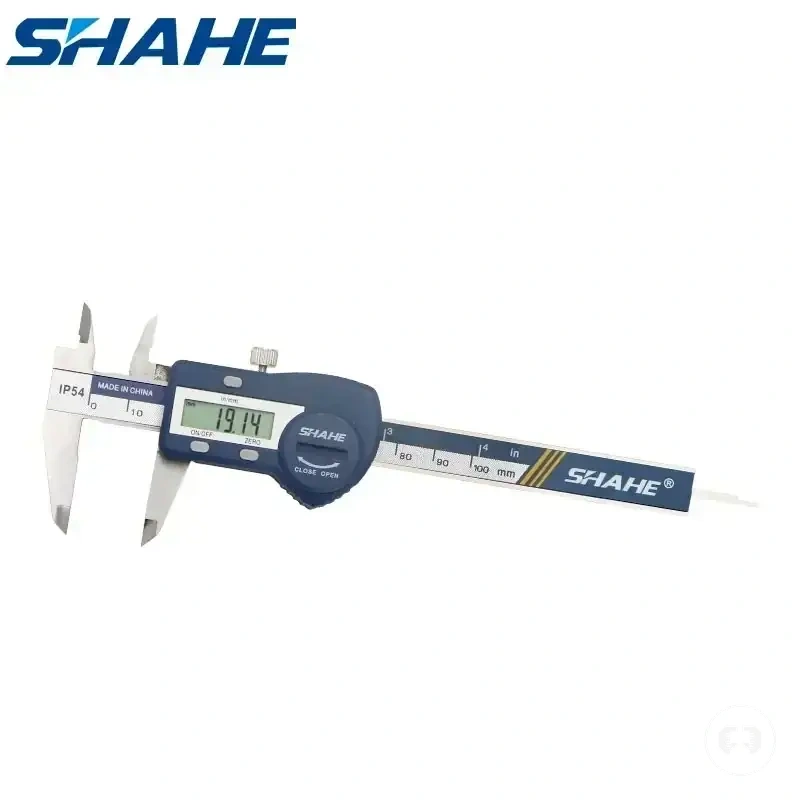

Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.

Unités entières, incréments décimaux et valeur finale

Combiner les unités entières et les incréments décimaux pour produire une valeur finale. Commencer par l'unité de base, ajouter l'incrément fractionnaire et enregistrer le nombre final avec l'étiquette d'unité correcte afin que la valeur finale reflète la lecture combinée.

Si un incrément décimal est clairement identifié, le combiner avec l'unité de base avant d'enregistrer la lecture. Le calcul suivant montre quelles valeurs sont combinées : Unité de base 12 + incrément fractionnaire 0,3 = nombre final 12,3. Si l'incrément décimal ou l'étiquette d'unité n'est pas clair en raison d'une marque ambiguë, le total enregistré peut nécessiter une confirmation avant que la valeur finale soit acceptée avec l'étiquette d'unité indiquée.

Arrondi de la lecture à la résolution de l'outil

L'arrondi doit correspondre à la résolution de l'outil ou à la plus petite graduation que l'échelle peut raisonnablement afficher ou marquer. La valeur enregistrée doit s'arrêter au dernier chiffre fiable.

Une marque incertaine peut rendre le dernier chiffre peu clair, surtout lorsque l'aiguille, le trait ou l'affichage se situe entre des positions lisibles. L'arrondi protège la clarté de la valeur enregistrée, mais il n'améliore pas l'exactitude physique de la mesure. Utilisez la liste de contrôle ci-dessous pour maintenir un format d'enregistrement cohérent.

• Faire correspondre l'arrondi à la résolution de l'outil ou à la plus petite graduation.
• Enregistrer uniquement jusqu'au dernier chiffre fiable.
• Qualifier ou revérifier la valeur lorsqu'une marque incertaine affecte la décimale.
• Utiliser un format d'enregistrement cohérent pour les lectures répétées du même outil.
• Utiliser les resolution and tolerance basics pour séparer la précision d'enregistrement des décisions de tolérance.

Erreurs de lecture qui faussent les mesures de précision

Les erreurs de lecture se produisent lorsque la valeur enregistrée ne correspond pas à l'échelle, à l'affichage, à la référence zéro ou à la condition de visibilité. Ces erreurs de lecture peuvent fausser les mesures de précision car la valeur enregistrée ne reflète plus ce que l'échelle ou l'affichage est censé montrer dans la condition de visibilité actuelle.

La parallaxe peut décaler la position apparente du trait lorsque l'angle de vue change, le mauvais alignement peut placer la lecture sur la mauvaise marque de référence et le décalage du zéro peut modifier le point de départ avant le début de la mesure. La confusion d'unités, les erreurs d'arrondi, les affichages instables et les marques usées ou peu claires peuvent modifier la valeur enregistrée. L'effet sur la mesure dépend de la condition de lecture présente.

Les erreurs de lecture qui faussent les mesures de précision peuvent être vérifiées en comparant les conditions de lecture visibles avec la valeur enregistrée. La liste de contrôle ci-dessous aide à identifier quelle condition de lecture a pu modifier la mesure finale.

• Parallaxe : Un changement d'angle de vue peut décaler la position apparente du trait et peut produire une valeur mal lue.
• Mauvais alignement : Lire sur la mauvaise marque de référence peut modifier la valeur enregistrée.
• Décalage du zéro : Une différence visible du zéro avant la mesure peut décaler la lecture finale.
• Confusion d'unités : Une étiquette d'unité incorrecte peut modifier l'interprétation de la valeur enregistrée.
• Affichages instables : Des chiffres qui scintillent peuvent nécessiter une lecture répétée avant d'enregistrer la valeur.
• Marques usées ou peu claires : Des graduations difficiles à lire peuvent nécessiter une lecture qualifiée ou un autre contrôle visuel.
• Erreurs d'arrondi : Enregistrer au-delà de la précision lisible peut modifier la valeur de mesure rapportée.

De petites erreurs de lecture peuvent modifier une valeur enregistrée sans nécessairement indiquer un problème plus large avec l'outil de mesure. Pour des conseils plus larges sur les erreurs de lecture et de mesure, poursuivez vers la page d'erreurs dédiée.

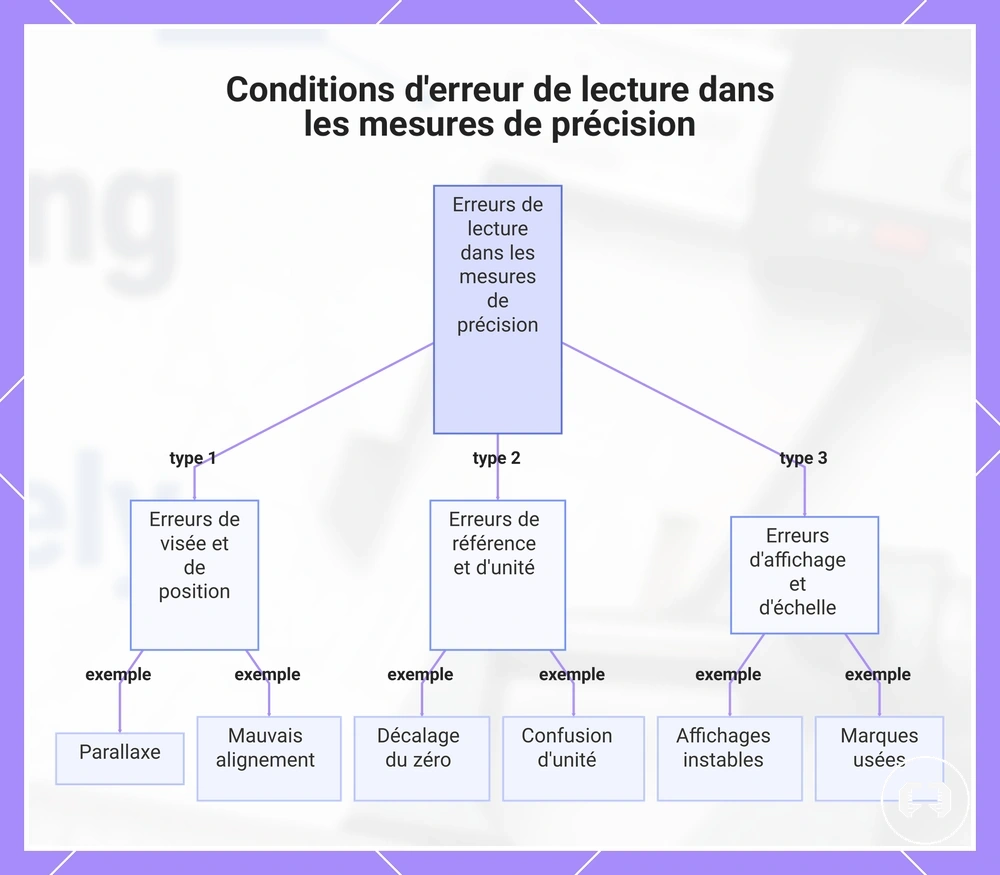

Ce graphique montre les conditions d'erreur de lecture courantes qui peuvent fausser les mesures de précision, regroupées en trois catégories pour une identification et une vérification faciles.

Parallaxe, alignement des traits et angle de vue

La parallaxe se produit lorsque l'angle de vue change et que la lecture visible se déplace par rapport à l'alignement réel de l'échelle. Un changement de position de l'œil peut faire paraître la position apparente du trait ou de l'aiguille différente, l'alignement du trait doit donc être évalué depuis une position de vue alignée pour réduire la distorsion visuelle de la lecture.

Par exemple, une aiguille peut sembler correspondre à un trait d'échelle lorsqu'elle est vue de côté, mais s'aligner sur une marque différente lorsqu'elle est vue directement devant l'échelle. Sur une échelle à miroir, faire correspondre l'aiguille avec son reflet peut aider à indiquer la position correcte de l'œil, tandis que les échelles sans miroir reposent sur une vue alignée attentive comme contrôle.

Décalage du zéro, confusion d'unités et lectures instables

Le décalage du zéro, la confusion d'unités et les lectures instables peuvent créer une mesure enregistrée incorrecte avant que la valeur soit enregistrée. Un départ non nul modifie le point de référence, un mauvais mode d'unité bascule entre mm et pouce, et une valeur fluctuante peut réduire la confiance dans la mesure enregistrée.

Ces conditions apparaissent généralement avant l'enregistrement et doivent être traitées comme des erreurs de lecture plutôt que comme la preuve d'un problème de mesure plus large. Un départ non nul, une discordance mm/pouce, une direction de signe inattendue ou une valeur instable peuvent indiquer une erreur de lecture ; utilisez la liste de contrôle ci-dessous avant d'accepter la valeur enregistrée.

• Décalage du zéro : Un départ non nul peut décaler la mesure enregistrée par rapport à la référence prévue.
• Confusion d'unités : Confirmer que l'affichage est réglé sur mm ou pouce pour éviter d'enregistrer le mauvais mode d'unité.
• Lectures instables : Une valeur fluctuante peut nécessiter une condition de revérification avant d'enregistrer.
• Direction du signe : Vérifier que le signe positif ou négatif affiché correspond à la direction de lecture attendue.
• Condition de revérification : Répéter la lecture si le départ non nul, le mauvais mode d'unité, la valeur fluctuante ou la direction du signe restent incertains.
