كيفية قراءة أدوات القياس الدقيقة بدقة

تبدأ قراءة أدوات القياس الدقيقة بدقة بالتأكد من المقياس أو الشاشة قبل تسجيل القياس. لا ينبغي أخذ القيمة إلا بعد التأكد من نقطة الصفر والوحدة والدقة وحالة القراءة الظاهرة.

أدوات القياس الدقيقة هي أدوات قياس تعرض القياس من خلال مقياس مدرّج أو شاشة رقمية أو حركة مؤشر أو أجزاء مقياس مركّبة. تشرح هذه الصفحة كيفية قراءة القيمة المعروضة؛ ولا تثبت المعايرة ولا تختار أداة لمهمة.

غالبًا ما ينشأ الارتباك لأن الورنية والميكرومتر ومؤشر القرص والقدّمة الرقمية لا تعرض قيمة القراءة بنفس الطريقة. يستخدم الورنية مقياسًا رئيسيًا وخطًا متطابقًا، ويستخدم الميكرومتر تدرجات الجلبة والغطاء، ويستخدم مؤشر القرص حركة المؤشر وعدد الدورات، وتظهر القدّمة الرقمية قيمة معروضة لا تزال تعتمد على وضع الوحدة وإعداد الصفر.

تنظّم فحوصات القراءة الأساسية ما ينبغي التحقق منه قبل أن تصبح القيمة النهائية قياسًا مسجّلًا:

• تحقق مما إذا كانت القيمة تأتي من مقياس أو شاشة أو مؤشر أو أجزاء مقياس مركّبة.
• تأكد من نقطة الصفر أو المرجع الابتدائي قبل تفسير القراءة.
• تحقق من الوحدة حتى لا يُخلط بين أنظمة الوحدات في القياس المسجل.
• استخدم دقة الأداة لتحديد آخر رقم موثوق.
• سجّل القيمة فقط عندما تكون القراءة الظاهرة مستقرة بما يكفي لتصميم الأداة وحالتها.

قد تختلف طريقة القراءة الدقيقة حسب تخطيط المقياس ونظام الوحدة وزاوية المشاهدة وحالة الأداة. الخطوة التالية هي فهم أساسيات المقياس قبل الانتقال إلى القراءات الرقمية والورنية والميكرومتر والقرص.

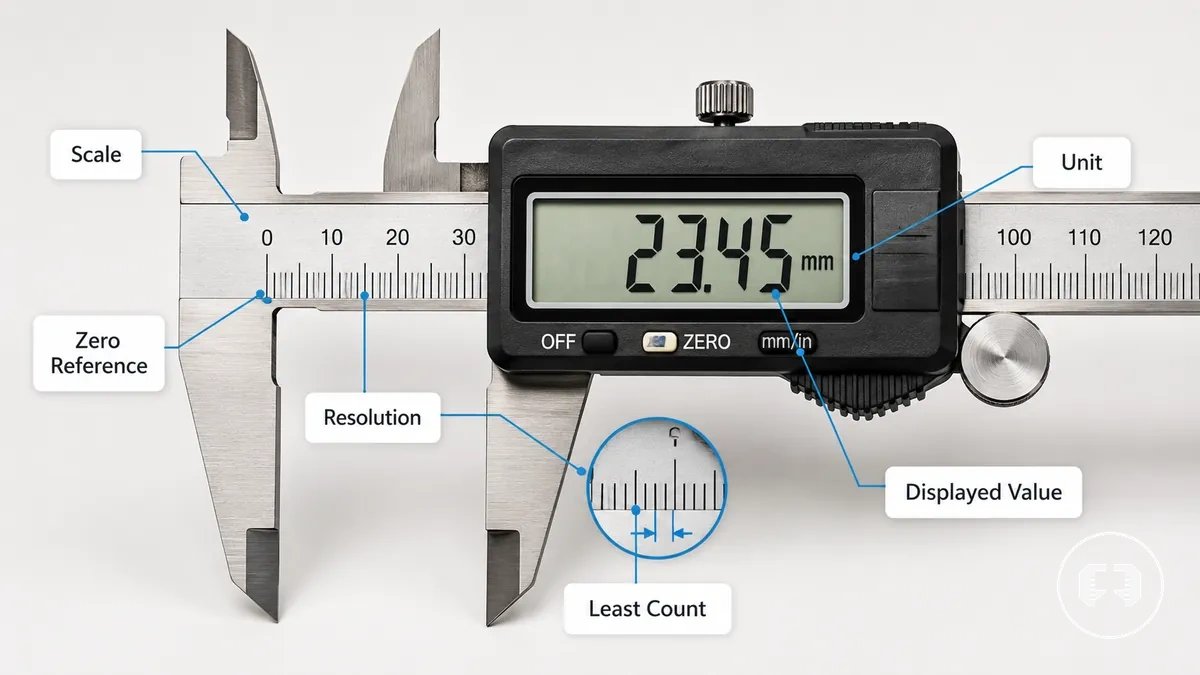

أساسيات مقياس القياس للقراءات الدقيقة

تبدأ أساسيات مقياس القياس بفهم كيفية عرض أداة القياس لقيمتها من خلال ميزات المقياس. تعتمد قراءة المقياس الدقيقة على تفسير القيمة المعروضة باستخدام المقياس الصحيح والوحدة ومرجع الصفر والدقة قبل تسجيل القياس. تشرح هذا القسم هذه السمات دون التحقق من معايرة الأداة نفسها.

تحدد علامات المقياس الظاهرة والوحدات ومرجع الصفر والدقة كيفية تحول القيمة المعروضة إلى قياس مسجل. يوضح المثال المشروح أدناه هذه السمات قبل الانتقال إلى طرق القراءة الخاصة بالأداة.

تؤثر كل ميزة من ميزات مقياس القياس مباشرة على القياس المسجل. تحدد الوحدة نظام القياس، ويحدد مرجع الصفر نقطة البداية، ويحدد الحد الأدنى للعد والزيادة أصغر قسم قابل للقراءة، ويتم تفسير القيمة المعروضة وفقًا لميزات المقياس هذه. يكمل هذا الشرح دليل precision measuring tools guide ويركز على قراءة القيمة بدلاً من إثبات المعايرة.

يمكن أن يؤدي سوء قراءة الوحدة أو مرجع الصفر أو الزيادة أو المنزلة العشرية أو أصغر قسم إلى إنتاج قياس مسجل غير صحيح حتى عندما تبدو القيمة المعروضة واضحة. تصف الدقة أصغر تغيير قابل للقراءة، بينما توضح resolution and tolerance basics سبب عدم الخلط بين دقة القراءة والتفاوت. يمكن مراجعة أساسيات مقياس القياس للقراءات الدقيقة باستخدام قائمة التحقق أدناه قبل تسجيل القيمة.

• تأكد من أن مقياس القياس يستخدم الوحدة المقصودة.
• تحقق من مرجع الصفر قبل أخذ قراءة المقياس.
• حدد الحد الأدنى للعد أو أصغر قسم بين علامات المقياس.
• اقرأ القيمة المعروضة باستخدام الزيادة الصحيحة والمنزلة العشرية.
• سجل القيمة النهائية فقط بعد التأكد من تطابق ميزات المقياس مع القراءة الظاهرة.

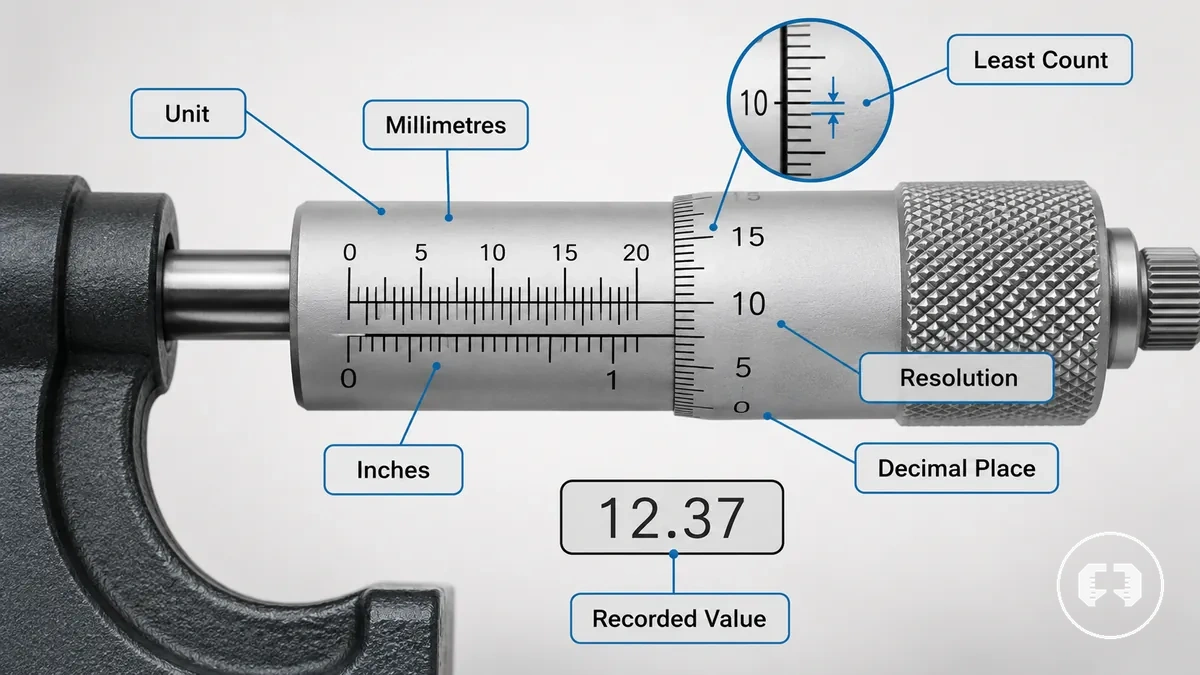

الوحدات والدقة والحد الأدنى للعد

تحدد الوحدة والدقة والحد الأدنى للعد أصغر قيمة يمكن تسجيلها من أداة قياس. تحدد الوحدة ما إذا كانت القراءة معبرًا عنها بالمليمترات أو البوصات، بينما تحدد الدقة والحد الأدنى للعد أصغر حجم زيادة قابل للقراءة والمنزلة العشرية المتاحة. تحدد هذه السمات معًا أصغر قيمة مسجلة يمكن للأداة تمثيلها.

يوضح المثال التالي كيف تؤثر هذه السمات على القيمة المسجلة. إذا ضُبطت أداة القياس على المليمترات بدلاً من البوصات، تتبع القيمة المسجلة نظام الوحدة ذلك. وإذا كان الحد الأدنى للعد يدعم حجم زيادة معين فقط، يجب أن تستخدم قيمة القراءة المنزلة العشرية المتاحة فقط. قد تؤثر الدقة على درجة دقة قراءة القيمة، لكنها لا تحدد بذاتها الدقة في العالم الواقعي. لا تسجل أرقامًا أكثر مما يمكن للأداة عرضه أو دعمه.

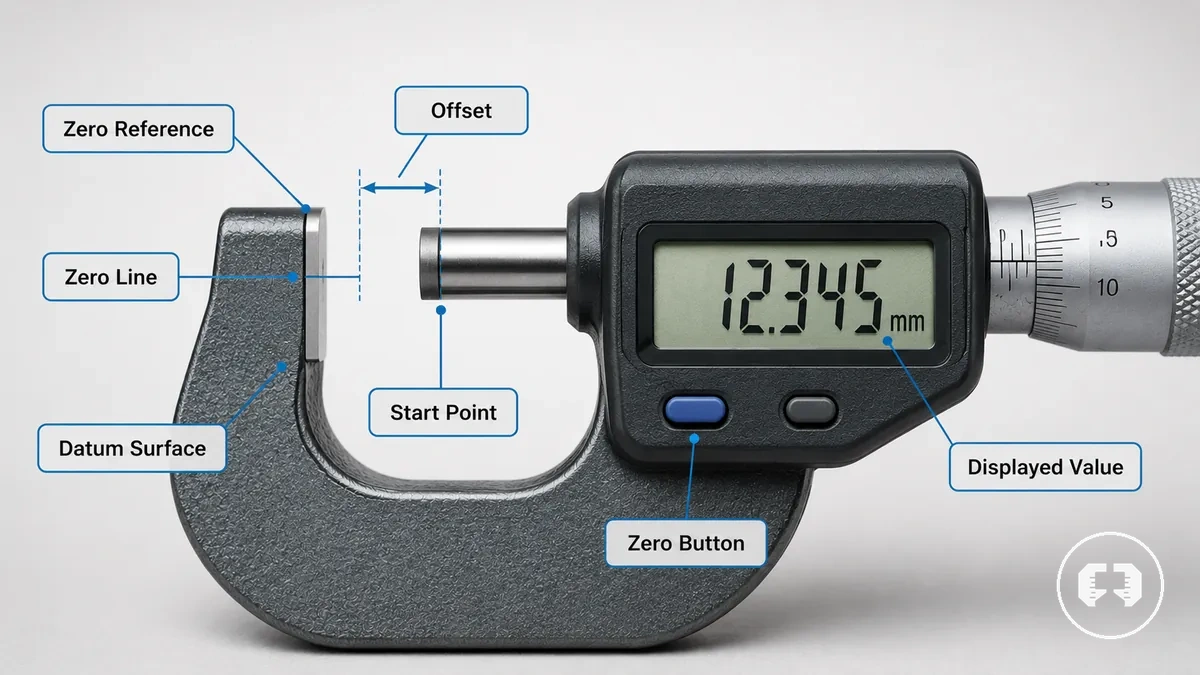

مرجع الصفر ونقطة بداية المقياس

مرجع الصفر هو نقطة بداية المقياس لقراءة أداة القياس. يحدد خط الصفر أو زر الصفر أو سطح الأساس نقطة المرجع التي يتم من خلالها تفسير القيمة المعروضة. عندما يتم تحديد مرجع الصفر بشكل صحيح، تبدأ القيمة المعروضة من نقطة البداية المقصودة وتدعم قيمة مسجلة صحيحة.

يغير إزاحة الصفر القيمة المفسرة لأن القراءة لم تعد تبدأ من نقطة المرجع المقصودة. قد ينتج الإزاحة عن حالة الصفر الظاهرة، لكنها لا تشير بذاتها إلى الحالة العامة لأداة القياس. تتحقق قائمة التحقق التالية لمرجع الصفر ونقطة بداية المقياس من بداية القراءة الظاهرة قبل تسجيل القيمة.

• تأكد من تطابق خط الصفر أو علامة الصفر مع نقطة بداية المقياس.
• تحقق من زر الصفر أو الشاشة الرقمية قبل قراءة القيمة المعروضة.
• تحقق من أن سطح الأساس أو نقطة التلامس هي نقطة المرجع المقصودة.
• ابحث عن إزاحة ظاهرة قبل تسجيل القيمة المعروضة.

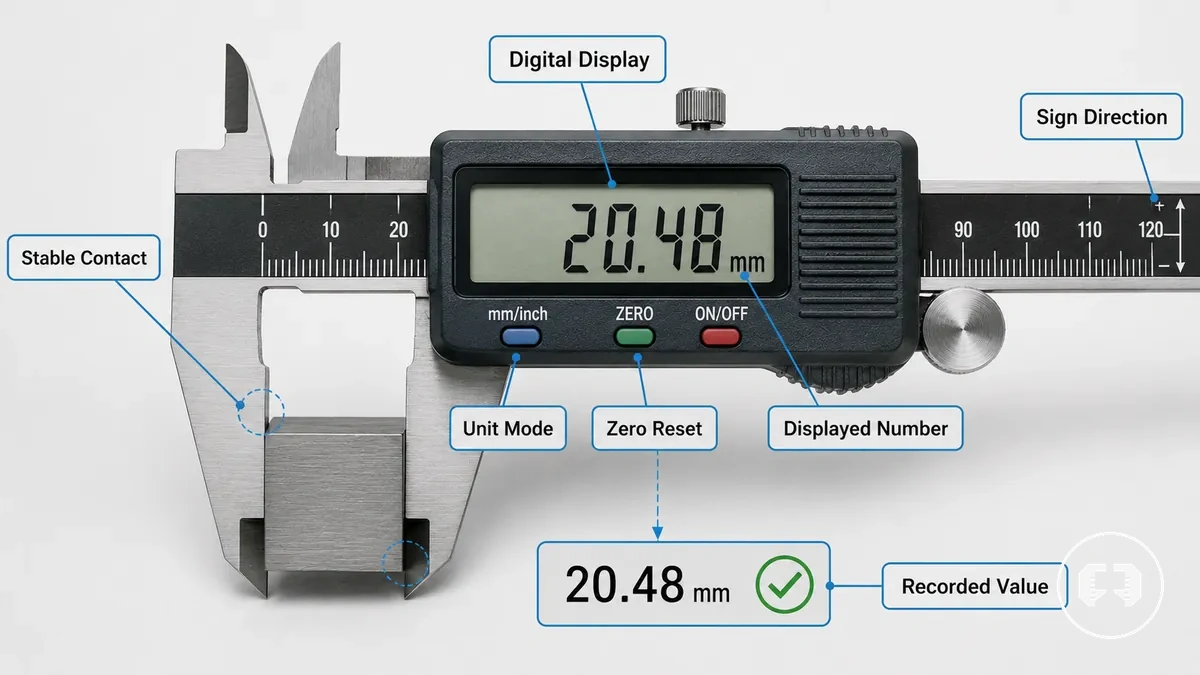

قراءة الشاشات الرقمية على أدوات القياس الدقيقة

اقرأ شاشة رقمية بالتأكد من وضع الوحدة وإعداد الصفر والثبات أثناء التلامس والرقم المعروض قبل تسجيل القيمة. تلغي الشاشة الرقمية الحاجة إلى تفسير خطوط المقياس، لكن ينبغي التحقق من الرقم المعروض لوضع الوحدة الصحيح وإعداد الصفر وثبات الشاشة. القدّمة الرقمية مثال واحد، لكن نفس تسلسل القراءة ينطبق على أدوات القياس الدقيقة الرقمية الأخرى.

لا يزال من الممكن قراءة الأرقام الرقمية بشكل خاطئ إذا تغير مفتاح الوحدة أو كان إعادة ضبط الصفر غير صحيح أو تذبذبت القيمة المعروضة بسبب عدم الوصول إلى تلامس ثابت. قد تؤثر قيمة شاشة متغيرة أو اتجاه إشارة غير متوقع على القيمة المسجلة النهائية. اتبع الخطوات أدناه قبل قبول الرقم المعروض.

1. تأكد من وضع الوحدة ليتطابق الرقم المعروض مع نظام القياس المقصود.
2. تحقق من إعداد الصفر أو إعادة ضبط الصفر لأن القيمة المعروضة يجب أن تبدأ من نقطة المرجع المقصودة.
3. حافظ على تلامس ثابت وانتظر إذا تذبذب الرقم المعروض، فقد تؤثر الحركة على القراءة.
4. تحقق من اتجاه الإشارة والأرقام المعروضة حتى لا تُسجل قراءة سلبية غير متوقعة.
5. سجل القيمة المسجلة النهائية فقط بعد استقرار الرقم المعروض واكتمال فحوصات الشاشة.

تتطلب قراءة الشاشات الرقمية على أدوات القياس الدقيقة التأكد من الشاشة قبل تسجيل النتيجة. استخدم قائمة التحقق السريعة هذه للتحقق من القراءة الظاهرة:

• تأكد من وضع الوحدة الصحيح أو مفتاح الوحدة.
• تحقق من إعداد الصفر أو إعادة ضبط الصفر.
• تأكد من استقرار الرقم المعروض.
• تحقق من اتجاه الإشارة قبل تسجيل القيمة النهائية.

تبسّط الشاشات الرقمية القراءة بإلغاء الحاجة إلى تفسير خطوط المقياس، لكن لا يزال المستخدمون بحاجة إلى التحقق من وضع الوحدة وإعداد الصفر وثبات الشاشة قبل قبول قيمة. لمقارنة أوسع لقراءات digital and analog readings، تذكر أن القراءات الرقمية تبسّط تفسير المقياس دون إلغاء الحاجة إلى فحوصات المستخدم.

قيمة العرض ووضع الوحدة وإعداد الصفر

تحقق من قيمة العرض ووضع الوحدة وإعداد الصفر قبل قبول قراءة رقمية كقياس مسجل. تأكد من أن الأرقام المعروضة تتطابق مع وضع المليمتر أو البوصة المقصود وأن إعداد الصفر صحيح قبل تسجيل القيمة.

يمكن أن يغير وضع الوحدة الخاطئ أو إزاحة الصفر كيفية تفسير القيمة المعروضة حتى عندما تبدو قيمة الشاشة واضحة. قد تتطلب قيمة محفوظة أو اتجاه إشارة غير متوقع فحصًا آخر قبل قبول القياس المسجل. استخدم الفحوصات التالية للتحقق من قيمة العرض ووضع الوحدة وإعداد الصفر قبل تسجيل قيمة رقمية.

1. تحقق من قيمة العرض لتمثل الأرقام المعروضة القياس الحالي بدلاً من قيمة محفوظة غير مقصودة.
2. تأكد من ضبط وضع الوحدة على ملمتر أو بوصة لمنع تسجيل القيمة في نظام قياس خاطئ.
3. تحقق من إعداد الصفر أو إعادة ضبط الصفر لتبدأ القيمة المعروضة من نقطة المرجع المقصودة بدلاً من إزاحة.
4. راجع اتجاه الإشارة وأي قيمة محفوظة لأن سلوك الشاشة قد يعتمد على الوضع المحدد وحالة القراءة الحالية.

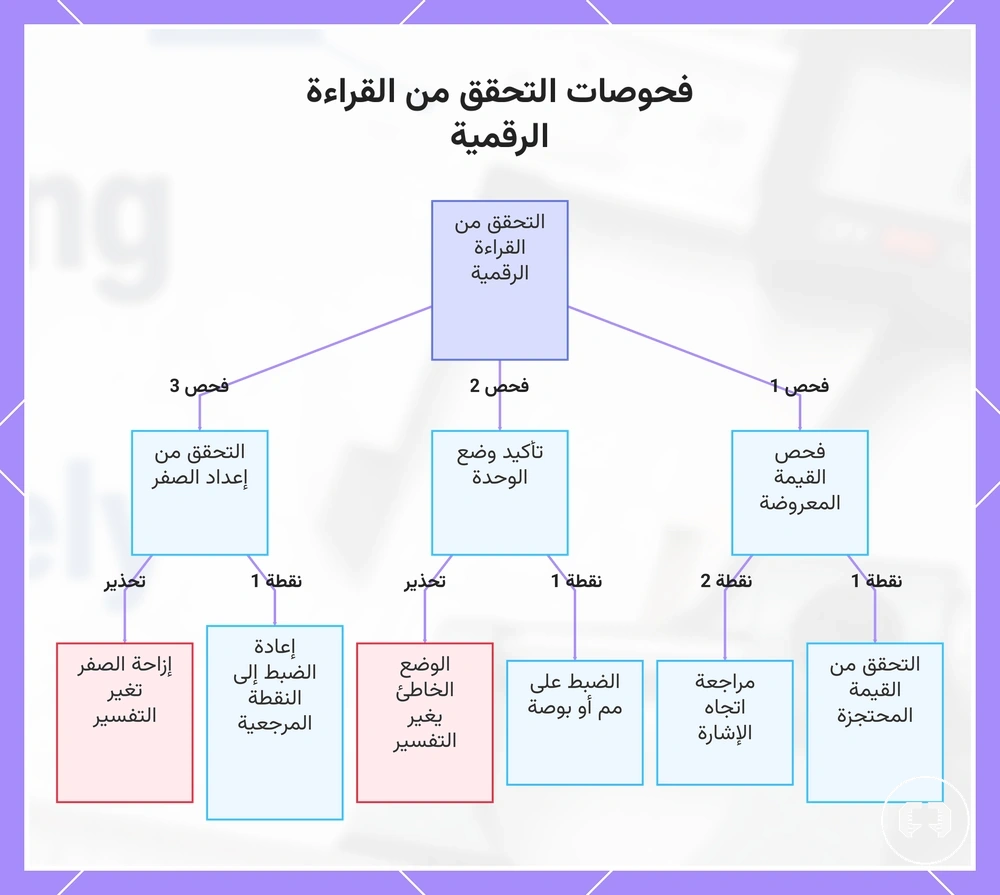

يوضح هذا المخطط الفحوصات الرئيسية الثلاثة التي يجب إجراؤها قبل تسجيل قياس رقمي: التحقق من القيمة المعروضة، وتأكيد وضع الوحدة، وفحص إعداد الصفر.

القراءات المستقرة قبل تسجيل القيمة

لا ينبغي قبول شاشة متذبذبة كقيمة مسجلة. يمكن أن يتسبب ضغط التلامس أو حركة الفكين أو استواء السطح أو وميض الشاشة في تغير الرقم المعروض قبل استقراره. انتظر حتى تستقر القراءة قبل تسجيل القيمة.

إذا تغير الرقم المعروض أثناء استمرار حركة الفكين أو عدم تساوي أسطح القياس، فقد تعكس القيمة غير المستقرة حركة بدلاً من القياس. يمكن أن يساعد التأكيد المتكرر في التحقق من استقرار الرقم المعروض في ظل ظروف التلامس نفسها، لكن القراءة المستقرة تدعم الثقة في التسجيل ولا تثبت بذاتها دقة القياس الكاملة.

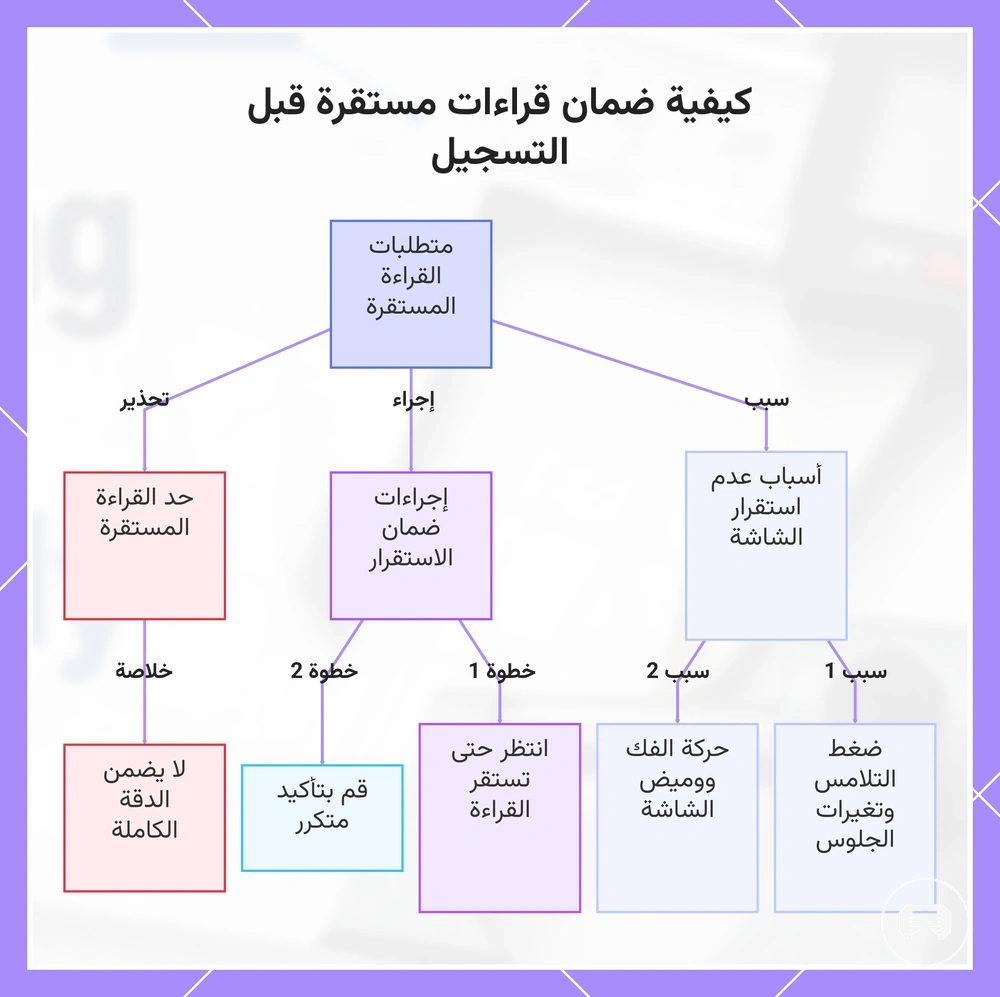

يشرح هذا المخطط سبب ضرورة القراءات المستقرة قبل تسجيل القياس، ويغطي الأسباب الشائعة للتقلب، والإجراءات الموصى بها لتحقيق الاستقرار، والحد الرئيسي للقراءة المستقرة.

قراءة مقاييس الورنية

اقرأ مقياس الورنية بأخذ قيمة المقياس الرئيسي قبل صفر الورنية مباشرة وإضافة الزيادة الناتجة عن الخط المتطابق. القراءة النهائية هي قيمة المقياس الرئيسي مضافًا إليها الزيادة المحددة بالحد الأدنى للعد.

يوفر المقياس الرئيسي قيمة البداية، بينما يمثل صفر الورنية نقطة بدء قراءة الورنية. ابحث عن الخط المتطابق الذي يوافق علامة على المقياس الرئيسي، ثم استخدم الحد الأدنى للعد لتحديد الزيادة المضافة. إذا بدت محاذاة الخط غير واضحة بسبب صعوبة تمييز العلامات أو تآكل المقياس، تحقق من المحاذاة مرة أخرى قبل تسجيل القيمة.

يوضح مثال عملي الطريقة بدلاً من نتيجة ثابتة. إذا قرأ المقياس الرئيسي 12 وحدة قبل صفر الورنية وساهم الخط المتطابق بزيادة مقدارها 0.2 وحدة وفقًا للحد الأدنى للعد، فإن القراءة النهائية هي 12.2 وحدة.

1. اقرأ المقياس الرئيسي قبل صفر الورنية مباشرة للحصول على قيمة البداية.
2. حدد موقع الخط المتطابق الذي يوافق علامة على المقياس الرئيسي.
3. استخدم الحد الأدنى للعد لتحديد الزيادة المضافة التي يمثلها الخط المتطابق.
4. اجمع قيمة البداية والزيادة المضافة للحصول على القراءة النهائية.
5. أعد التحقق من محاذاة الخط إذا بدت العلامة غير واضحة قبل تسجيل القيمة.

جزء القراءة	ما يجب تحديده	القيمة المضافة
المقياس الرئيسي	القيمة قبل صفر الورنية	قيمة البداية
خط الورنية المتطابق	خط متطابق مع علامة على المقياس الرئيسي	زيادة من الحد الأدنى للعد
القراءة النهائية	المقياس الرئيسي مضافًا إليه الزيادة	القيمة المسجلة

قيمة المقياس الرئيسي قبل صفر الورنية

أوجد قيمة المقياس الرئيسي بتحديد آخر علامة على المقياس الرئيسي تجاوزها صفر الورنية. توفر تلك العلامة الأخيرة قيمة الوحدة الكاملة وتصبح قيمة البداية.

يوضح المثال التالي كيفية تحديد قيمة البداية. إذا كان صفر الورنية يقع بين علامتين على المقياس، استخدم العلامة التي تم تجاوزها بدلاً من العلامة التالية كقيمة للمقياس الرئيسي. عندما يصعب رؤية صفر الورنية أو كان قريبًا من علامتين، تحقق من موضعه بعناية قبل نقل قيمة البداية فقط إلى خطوة الزيادة التالية.

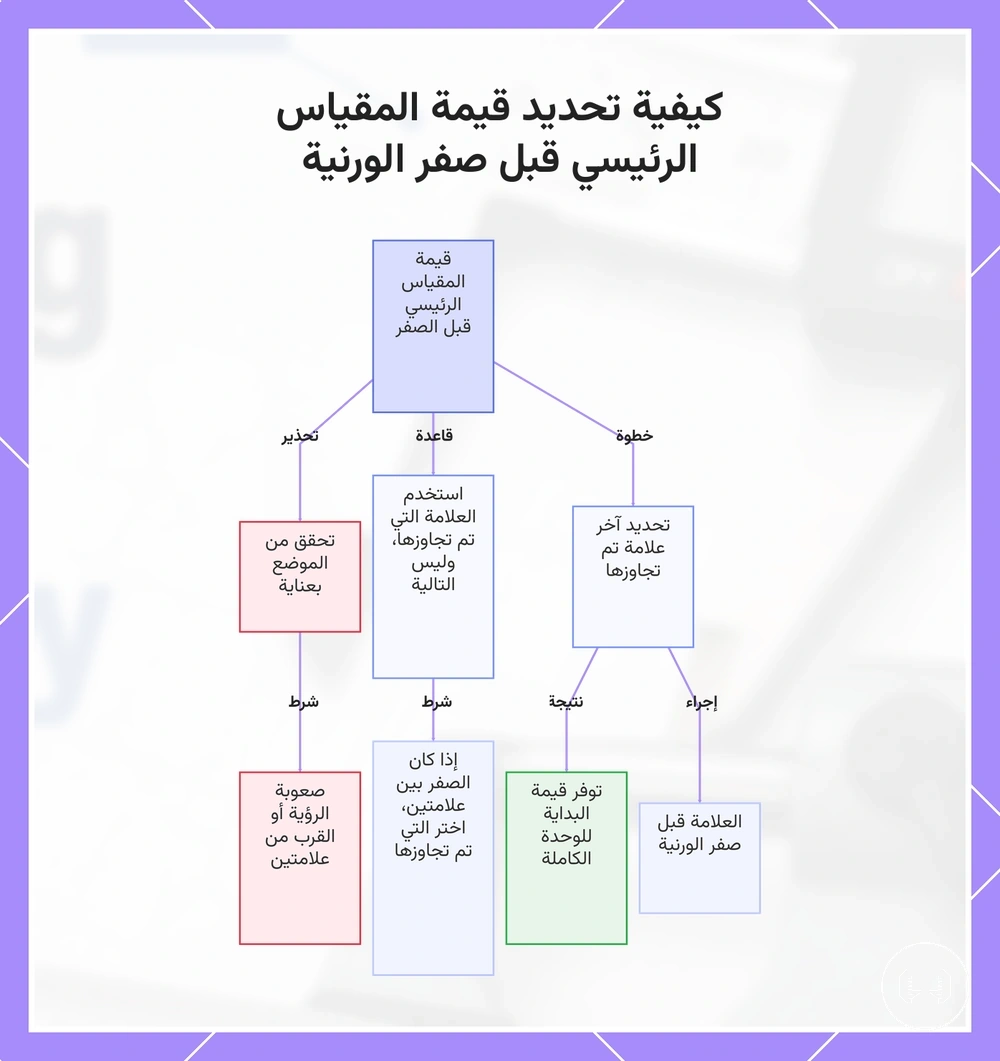

يوضح هذا المخطط الخطوات والقواعد لتحديد قيمة المقياس الرئيسي عند قراءة مقياس الورنية، ويتضمن تحذيرًا للفحص الدقيق.

الخط المتطابق للورنية والزيادة المضافة

يوفر الخط المتطابق للورنية الزيادة المضافة التي تجمع مع قيمة المقياس الرئيسي. حدد رقم الخط الذي يوافق علامة على المقياس الرئيسي، ثم استخدم الحد الأدنى للعد لحساب الزيادة المضافة.

يجمع الحساب التالي بين رقم الخط والحد الأدنى للعد قبل الإضافة النهائية. إذا كان من الصعب تمييز الخط المتطابق للورنية بسبب محاذاة غير واضحة أو مقياس متآكل، فقد تتطلب القراءة فحصًا دقيقًا آخر قبل قبول الزيادة.

مثال حسابي: رقم الخط 4 × الحد الأدنى للعد 0.1 وحدة = الزيادة المضافة 0.4 وحدة. الإضافة النهائية: قيمة المقياس الرئيسي + 0.4 وحدة.

قراءة مقاييس الميكرومتر

اقرأ مقياس الميكرومتر بجمع قيمة الجلبة وقيمة الغطاء وأي زيادة من الورنية عند وجودها. القراءة النهائية ناتجة عن جمع القيم الظاهرة على مقياس الميكرومتر.

يوفر مقياس الجلبة القيمة الرئيسية الظاهرة، بما في ذلك أنصاف العلامات عند ظهورها. توفر تدرجات الغطاء القيمة التالية، وقد تضيف علامات ميكرومتر الورنية زيادة أصغر في الموديلات التي تحتوي عليها. تستخدم التخطيطات المترية والبوصة تدرجات ومواضع عشرية وملصقات وحدات مختلفة، لذا اقرأ المقياس الظاهر وفقًا للوحدة المحددة.

يوضح مثال عملي كيف تتحد القيم الظاهرة. إذا كانت قيمة الجلبة 7.5 وحدة وقيمة الغطاء 0.23 وحدة ولا توجد زيادة من الورنية، فإن القراءة النهائية هي 7.73 وحدة. قد يختلف تخطيط المقياس حسب الموديل، بما في ذلك الإصدارات المترية والبوصة.

1. اقرأ قيمة الجلبة من مقياس الجلبة، بما في ذلك أي أنصاف علامات ظاهرة.
2. اقرأ قيمة الغطاء من تدرجات الغطاء المتطابقة.
3. أضف زيادة الورنية إذا كانت علامات ميكرومتر الورنية موجودة.
4. اجمع القيم الظاهرة للحصول على القراءة النهائية.
5. تأكد من ملصق الوحدة المترية أو البوصة قبل تسجيل القراءة.

جزء الميكرومتر	المؤشر الظاهر	المساهمة في القيمة
مقياس الجلبة	المقياس الرئيسي وأنصاف العلامات	قيمة الجلبة
تدرجات الغطاء	التدرج المتطابق	قيمة الغطاء
علامات ميكرومتر الورنية	خط الورنية المطابق عند وجوده	زيادة الورنية

قيمة الجلبة وقيمة الغطاء وزيادة الورنية

اجمع قيمة الجلبة وقيمة الغطاء وأي زيادة من الورنية لإنتاج القراءة المجمعة. توفر قيمة الجلبة القيمة الأساسية الظاهرة، ويسهم خط الغطاء بالقيمة التالية، ويضيف خط الورنية زيادة اختيارية عند وجوده، مما ينتج القراءة المجمعة.

إذا كانت قيمة نصف جلبة ظاهرة، قم بتضمينها قبل إضافة قيمة الغطاء. يسهم خط الورنية بزيادة اختيارية فقط على مقاييس الميكرومتر التي تتضمن علامات ورنية، بينما تستخدم التخطيطات التي لا تحتوي على ورنية قيمة الجلبة وقيمة الغطاء فقط. تجمع أجزاء الجلبة والغطاء والورنية الظاهرة كما هو موضح أدناه.

مثال الصيغة: قيمة الجلبة 7 + قيمة نصف الجلبة 0.5 + قيمة الغطاء 0.23 + زيادة الورنية 0 = القراءة المجمعة 7.73.

قراءات الميكرومتر المترية والبوصة

تختلف قراءات الميكرومتر المترية والبوصة في تدرجات المقياس وموضع الأرقام العشرية. يحدد نظام الوحدة كيفية تفسير التدرجات وكيفية كتابة القراءة النهائية بالوحدة المسجلة.

يستخدم الميكرومتر المتري والميكرومتر بالبوصة تخطيطات مقياس مختلفة، لذا توجه التدرجات الظاهرة وموضع الأرقام العشرية نمط القراءة. اقرأ القيمة وفقًا لنظام الوحدة المحدد واحتفظ بالقراءة النهائية بنفس الوحدة المسجلة.

نظام الوحدة	مؤشر القراءة	تنسيق التسجيل
ميكرومتر متري	التدرجات المترية وموضع الأرقام العشرية	القراءة النهائية مسجلة بالوحدة المترية
ميكرومتر بوصة	تدرجات البوصة وزيادات المقياس	القراءة النهائية مسجلة بوحدة البوصة

قراءة مؤشرات القرص

اقرأ مؤشر القرص بتتبع حركة المؤشر من الصفر المختار. تمثل قراءة القرص الحركة من نقطة المرجع تلك وتحدد بموضع المؤشر وتدرجات القرص والاتجاه وعدد الدورات.

يحدد اتجاه حركة المؤشر ما إذا كانت القيمة المعروضة تزيد أو تنقص من الصفر المختار. إذا تضمن مؤشر القرص قرص دوران صغير، يسهم عدد الدورات في الإزاحة الكلية. قد يُستخدم تحميل مسبق قبل القراءة، وينبغي أن تستقر الحركة المستمرة إلى قراءة قابلة للتكرار قبل تسجيل القيمة.

إذا كان وجه القرص يدعم الحركة في كلا الاتجاهين، فقد تمثل حركة المؤشر في اتجاه عقارب الساعة وعكسها حركة موجبة أو سالبة حسب تخطيط القرص. فسر الاتجاه الظاهر قبل تسجيل الحركة، مع إبقاء الإعداد والمحاذاة خارج نطاق قراءة مؤشر القرص.

1. تأكد من الصفر المختار أو التحميل المسبق قبل تفسير قراءة القرص.
2. اقرأ حركة المؤشر عبر تدرجات القرص لتحديد قيمة الحركة.
3. حدد اتجاه حركة المؤشر بالنسبة للصفر المختار.
4. أدرج عدد الدورات من القرص الصغير عند وجوده.
5. سجل القيمة بعد استقرار الحركة المستمرة إلى قراءة قابلة للتكرار.

قائمة التحقق:

• الصفر المختار أو التحميل المسبق مؤكد
• حركة المؤشر تتطابق مع تدرجات القرص
• الاتجاه مفسر بشكل صحيح
• عدد الدورات مضمن عند وجوده
• الحركة المستمرة استقرت قبل التسجيل

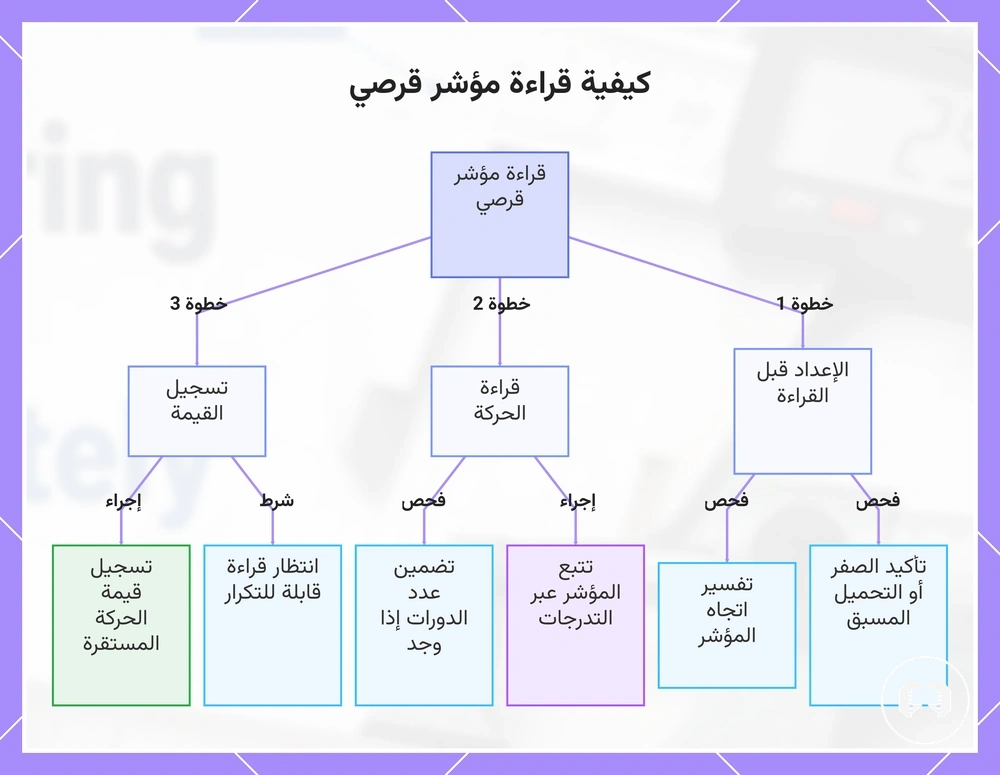

يوضح هذا المخطط الخطوات والفحوصات الأساسية لقراءة مؤشر قرصي، من تأكيد الصفر إلى تسجيل القيمة المستقرة.

تدرجات القرص واتجاه المؤشر وعدد الدورات

تتحد تدرجات القرص واتجاه المؤشر وعدد الدورات لإنتاج قيمة الحركة. يعطي حجم التدرج قيمة كل تقسيم على القرص، ويظهر اتجاه السير ما إذا كانت الحركة موجبة أم سالبة، وقد يضيف قرص الدوران الصغير إزاحة كلية تتجاوز مسح المؤشر الواحد.

إذا سار المؤشر في الاتجاه الموجب لدورة كاملة ثم استمر عبر تدرجات إضافية للقرص، يتم دمج عدد الدورات وتقسيمات القرص كإزاحة كلية. عندما يكون اصطلاح اتجاه المؤشر أو قرص الدوران الصغير غير واضح، تحقق من مؤشرات القرص الظاهرة مرة أخرى قبل قبول قيمة الحركة.

مثال عملي: حجم التدرج × تدرجات القرص المحسوبة + عدد قرص الدوران الصغير = الإزاحة الكلية، مع تعيين الإشارة حسب اتجاه المؤشر.

قراءات المؤشر المستمرة والمتوازنة

تصف حركة المؤشر المستمرة والقراءات المتوازنة كيفية عرض مؤشر القرص للحركة حول قرص متمركز على الصفر. تتبع حركة المؤشر المستمرة التغير الظاهر في الموضع، بينما تظهر القراءات المتوازنة حركة على جانبي الصفر. يُفسر موضع المؤشر بالنسبة للقرص المتمركز على الصفر لإنتاج القيمة المسجلة.

إذا تحرك المؤشر إلى النطاق الموجب ثم عبر إلى النطاق السالب، اقرأ الحركة وفقًا للاتجاه المحدد على القرص المتمركز على الصفر. قد تؤدي الحركة ذهابًا وإيابًا مع ارتداد طفيف للإبرة إلى عودة قابلة للتكرار إلى الصفر، لكن عدم الاستقرار المستمر يمكن أن يؤثر على الثقة في القيمة المسجلة.

دمج أجزاء المقياس في القياس النهائي

يتكون القياس النهائي بدمج جميع أجزاء المقياس الظاهرة وتسجيل القيمة بدقة الأداة. اقرأ الوحدات الكاملة، وأضف الزيادات، وتأكد من ملصق الوحدة، وحافظ على القيمة المسجلة ضمن أجزاء المقياس مضافًا إليها الدقة.

تعمل أجزاء المقياس كفحوصات للكيان والسمة والقيمة قبل تسجيل رقم. توفر الوحدات الكاملة القيمة الأساسية، وتضيف الزيادات الأجزاء القابلة للقراءة الأصغر، ويتحكم موضع الأرقام العشرية في كتابة القيمة المجمعة، ويحدد ملصق الوحدة وحدة القياس. يجب أن تتبع قاعدة التقريب دقة الأداة حتى لا يُبالغ في آخر رقم موثوق. إذا تسببت علامات غير واضحة في عدم يقين، يجب أن تبقى القيمة المسجلة مشروطة أو تُفحص مرة أخرى قبل الاستخدام.

ينظم دمج أجزاء المقياس في القياس النهائي أجزاء المقياس الظاهرة في قيمة مسجلة واحدة. ينطبق نفس المنطق المشترك على القراءات الرقمية والورنية والميكرومتر والقرص لأن كل طريقة تحول المؤشرات الظاهرة إلى قراءة مجمعة يجب تسجيلها بشكل متسق.

الأداة أو جزء المقياس	القيمة المحددة	تأثيره على القياس النهائي
قيمة الوحدة الكاملة	القيمة الأساسية الظاهرة الرئيسية	تبدأ القياس النهائي
الزيادة المضافة	جزء المقياس القابل للقراءة الأصغر	تضيف تفصيلاً للوحدات الكاملة
ملصق الوحدة	وحدة القياس المحددة	يتحكم في موضع الأرقام العشرية والوحدة المسجلة
حالة التقريب	دقة الأداة أو العلامات غير الواضحة	تحدد آخر رقم موثوق

يدعم منطق القراءة المشترك هذا استخدام أدوات القياس بطريقة صحيحة لأن القيمة المسجلة يجب أن تأتي من أجزاء المقياس الظاهرة والتحكم في الوحدة ودقة الأداة بدلاً من أرقام إضافية مخمنة.

قد تساعد الأمثلة الأسهل في القراءة عندما يصعب تفسير العلامات أو الشاشة أو موضع المؤشر، لكن نفس معايير التسجيل لا تزال سارية. قارن القيمة الظاهرة وملصق الوحدة والدقة قبل قبول القياس النهائي.

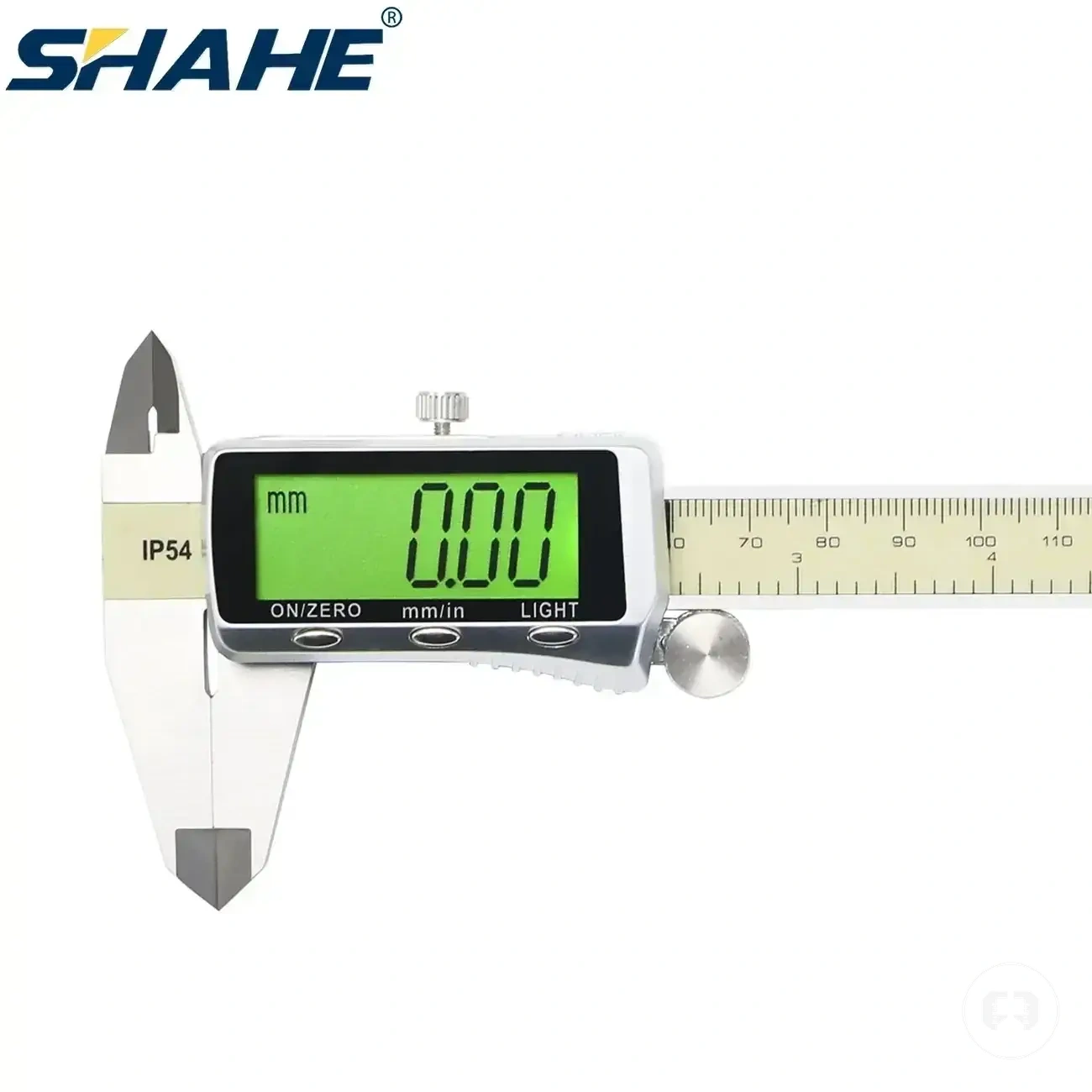

فيما يلي أمثلة على منتجات قد تسهّل عملية المقارنة. قبل الشراء، تحقق دائمًا من معايير التوافق، والخصائص الأساسية، وتفاصيل المنتج.

الوحدات الكاملة والزيادات العشرية والقيمة النهائية

اجمع الوحدات الكاملة والزيادات العشرية لإنتاج قيمة نهائية واحدة. ابدأ بالوحدة الأساسية، وأضف الزيادة الكسرية، وسجل الرقم النهائي مع ملصق الوحدة الصحيح لتعكس القيمة النهائية القراءة المجمعة.

إذا تم تحديد زيادة عشرية بوضوح، اجمعها مع الوحدة الأساسية قبل تسجيل القراءة. يوضح الحساب التالي القيم التي يتم جمعها: الوحدة الأساسية 12 + الزيادة الكسرية 0.3 = الرقم النهائي 12.3. إذا كانت الزيادة العشرية أو ملصق الوحدة غير واضحين بسبب علامة مبهمة، قد يتطلب المجموع المسجل تأكيدًا قبل قبول القيمة النهائية مع ملصق الوحدة المذكور.

تقريب القراءة لدقة الأداة

يجب أن يتطابق التقريب مع دقة الأداة أو الحد الأدنى للعد الذي يمكن للمقياس عرضه أو تحديده بشكل معقول. يجب أن تتوقف القيمة المسجلة عند آخر رقم موثوق.

يمكن أن تجعل العلامة غير الواضحة الرقم النهائي غير محدد، خاصة عندما يقع المؤشر أو الخط أو الشاشة بين مواضع قابلة للقراءة. يحمي التقريب وضوح القيمة المسجلة، لكنه لا يحسن الدقة الفيزيائية للقياس. استخدم قائمة التحقق أدناه للحفاظ على تنسيق التسجيل متسقًا.

• طابق التقريب مع دقة الأداة أو الحد الأدنى للعد.
• سجل فقط حتى آخر رقم موثوق.
• اشترط أو أعد فحص القيمة عندما تؤثر علامة غير واضحة على المنزلة العشرية.
• استخدم تنسيق تسجيل متسق للقراءات المتكررة من نفس الأداة.
• استخدم resolution and tolerance basics لفصل دقة التسجيل عن قرارات التفاوت.

أخطاء القراءة التي تشوه القياسات الدقيقة

تحدث أخطاء القراءة عندما لا تتطابق القيمة المسجلة مع المقياس أو الشاشة أو مرجع الصفر أو حالة المشاهدة. يمكن أن تشوه أخطاء القراءة هذه القياسات الدقيقة لأن القيمة المسجلة لم تعد تعكس ما من المفترض أن يظهره المقياس أو الشاشة تحت حالة المشاهدة الحالية.

يمكن أن يغير اختلاف المنظر موضع الخط الظاهري عندما تتغير زاوية المشاهدة، ويمكن أن يضع عدم المحاذاة القراءة مقابل علامة مرجعية خاطئة، ويمكن أن يغير إزاحة الصفر نقطة البداية قبل بدء القياس. يمكن أن يؤدي الخلط في الوحدات وأخطاء التقريب والشاشات غير المستقرة والعلامات البالية أو غير الواضحة أيضًا إلى تغيير القيمة المسجلة. يعتمد تأثير القياس الناتج على حالة القراءة الموجودة.

يمكن التحقق من أخطاء القراءة التي تشوه القياسات الدقيقة بمقارنة ظروف القراءة الظاهرة بالقيمة المسجلة. تساعد قائمة التحقق أدناه في تحديد حالة القراءة التي ربما غيرت القياس النهائي.

• اختلاف المنظر: يمكن لتغيير زاوية المشاهدة أن يغير موضع الخط الظاهري وقد ينتج قيمة مقروءة بشكل خاطئ.
• عدم المحاذاة: يمكن للقراءة من علامة مرجعية خاطئة أن تغير القيمة المسجلة.
• إزاحة الصفر: يمكن لاختلاف صفر ظاهر قبل القياس أن يغير القراءة النهائية.
• الخلط في الوحدات: يمكن لملصق وحدة غير صحيح أن يغير كيفية تفسير القيمة المسجلة.
• الشاشات غير المستقرة: قد تتطلب الأرقام الوامضة قراءة متكررة قبل تسجيل القيمة.
• العلامات البالية أو غير الواضحة: قد تتطلب التدرجات صعبة القراءة قراءة مشروطة أو فحصًا بصريًا آخر.
• أخطاء التقريب: التسجيل بما يتجاوز الدقة المقروءة يمكن أن يغير قيمة القياس المبلغ عنها.

يمكن لأخطاء القراءة الصغيرة أن تغير قيمة مسجلة دون أن تشير بالضرورة إلى مشكلة أوسع في أداة القياس. للحصول على إرشادات أوسع حول أخطاء القراءة والقياس، تفضل بزيارة صفحة الأخطاء المخصصة.

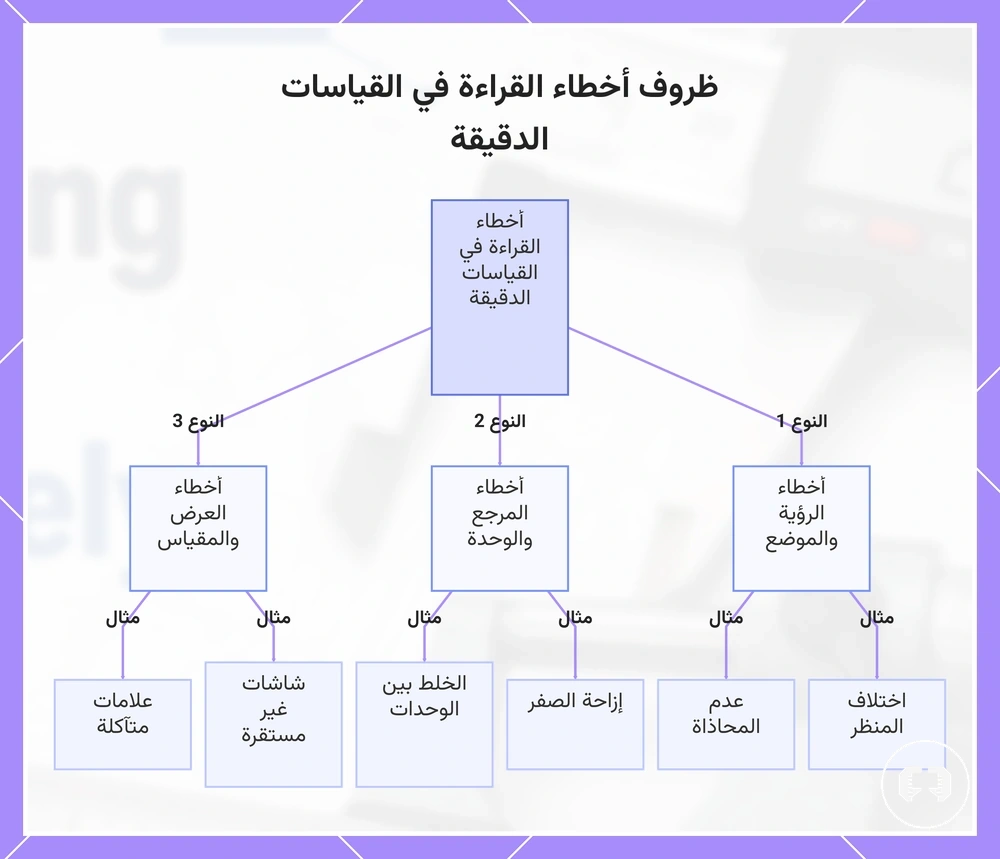

يوضح هذا الرسم البياني ظروف خطأ القراءة الشائعة التي قد تشوه القياسات الدقيقة، مقسمة إلى ثلاث فئات لتسهيل التعرف عليها والتحقق منها.

اختلاف المنظر ومحاذاة الخط وزاوية المشاهدة

يحدث اختلاف المنظر عندما تتغير زاوية المشاهدة ويتحول القراءة الظاهرة عن المحاذاة الحقيقية للمقياس. يمكن أن يجعل تغيير موضع العين موضع العلامة أو المؤشر الظاهري يبدو مختلفًا، لذلك ينبغي الحكم على محاذاة الخط من موضع مشاهدة محاذٍ لتقليل تشوه القراءة البصري.

على سبيل المثال، قد يبدو المؤشر مطابقًا لخط مقياس واحد عند النظر إليه من الجانب لكنه يتطابق مع علامة مختلفة عند النظر إليه مباشرة أمام المقياس. على مقياس مزود بمرآة، يمكن أن تساعد مطابقة المؤشر مع انعكاسه في تحديد موضع العين الصحيح، بينما تعتمد المقاييس بدون مرآة على المشاهدة المحاذية الدقيقة كوسيلة للتحكم.

إزاحة الصفر والخلط في الوحدات والقراءات غير المستقرة

يمكن أن تتسبب إزاحة الصفر والخلط في الوحدات والقراءات غير المستقرة في قياس مسجل غير صحيح قبل تسجيل القيمة. تغير البداية غير الصفرية نقطة المرجع، ويبدل وضع الوحدة الخاطئ بين المليمتر والبوصة، ويمكن أن تقلل القيمة المتذبذبة الثقة في القياس المسجل.

تظهر هذه الحالات عادة قبل التسجيل وينبغي فحصها محليًا بدلاً من التعامل معها كدليل على مشكلة قياس أوسع. قد تشير بداية غير صفرية أو عدم تطابق بين المليمتر والبوصة أو اتجاه إشارة غير متوقع أو قيمة غير مستقرة إلى خطأ في القراءة، لذا استخدم قائمة التحقق أدناه قبل قبول القيمة المسجلة.

• إزاحة الصفر: قد تؤدي بداية غير صفرية إلى إزاحة القياس المسجل عن المرجع المقصود.
• الخلط في الوحدات: تأكد من ضبط الشاشة على ملمتر أو بوصة لتجنب تسجيل وضع وحدة خاطئ.
• القراءات غير المستقرة: قد تتطلب القيمة المتذبذبة حالة إعادة فحص قبل التسجيل.
• اتجاه الإشارة: تحقق من تطابق الإشارة الموجبة أو السالبة المعروضة مع اتجاه القراءة المتوقع.
• حالة إعادة الفحص: أعد القراءة إذا ظلت البداية غير الصفرية أو وضع الوحدة الخاطئ أو القيمة المتذبذبة أو اتجاه الإشارة غير مؤكدة.
