Hassas Ölçüm Aletleri Doğru Şekilde Nasıl Okunur

Hassas ölçüm aletlerini doğru okumak, ölçümü kaydetmeden önce ölçeğin veya ekranın kontrol edilmesiyle başlar. Değer, ancak sıfır noktası, birim, çözünürlük ve görünür okuma koşulu net olduğunda alınmalıdır.

Hassas ölçüm aletleri, ölçümü işaretli bir ölçek, dijital ekran, ibre hareketi veya birleşik ölçek parçaları aracılığıyla gösteren ölçüm araçlarıdır. Bu sayfa gösterilen değerin nasıl okunacağını açıklar; kalibrasyonu kanıtlamaz veya bir görev için araç seçmez.

Karışıklık genellikle bir verniyer, mikrometre, komparatör ve dijital kumpasın okuma değerini aynı şekilde sunmamasından kaynaklanır. Verniyer ana ölçek ve hizalanmış çizgi kullanır, mikrometre manşon ve döner tambur taksimatı kullanır, komparatör ibre hareketi ve devir sayısı kullanır, dijital kumpas ise birim modu ve sıfır ayarına bağlı olan bir görüntülenen değer gösterir.

Temel okuma kontrolleri, nihai değerin kaydedilmiş bir ölçüm haline gelmeden önce doğrulanması gerekenleri düzenler:

• Değerin bir ölçekten, ekrandan, ibreden veya birleşik ölçek parçalarından gelip gelmediğini kontrol edin.
• Okumayı yorumlamadan önce sıfır noktasını veya başlangıç referansını onaylayın.
• Kaydedilen ölçümün birim sistemleri arasında karışmaması için birimi doğrulayın.
• Son güvenilir haneyi belirlemek için alet çözünürlüğünü kullanın.
• Değeri yalnızca görünür okuma, alet tasarımı ve durumu için yeterince kararlı göründüğünde kaydedin.

Kesin okuma yöntemi ölçek düzenine, birim sistemine, görüş açısına ve alet durumuna göre değişebilir, bu nedenle bir sonraki adım, dijital, verniyer, mikrometre ve komparatör okumalarına geçmeden önce ölçek temellerini anlamaktır.

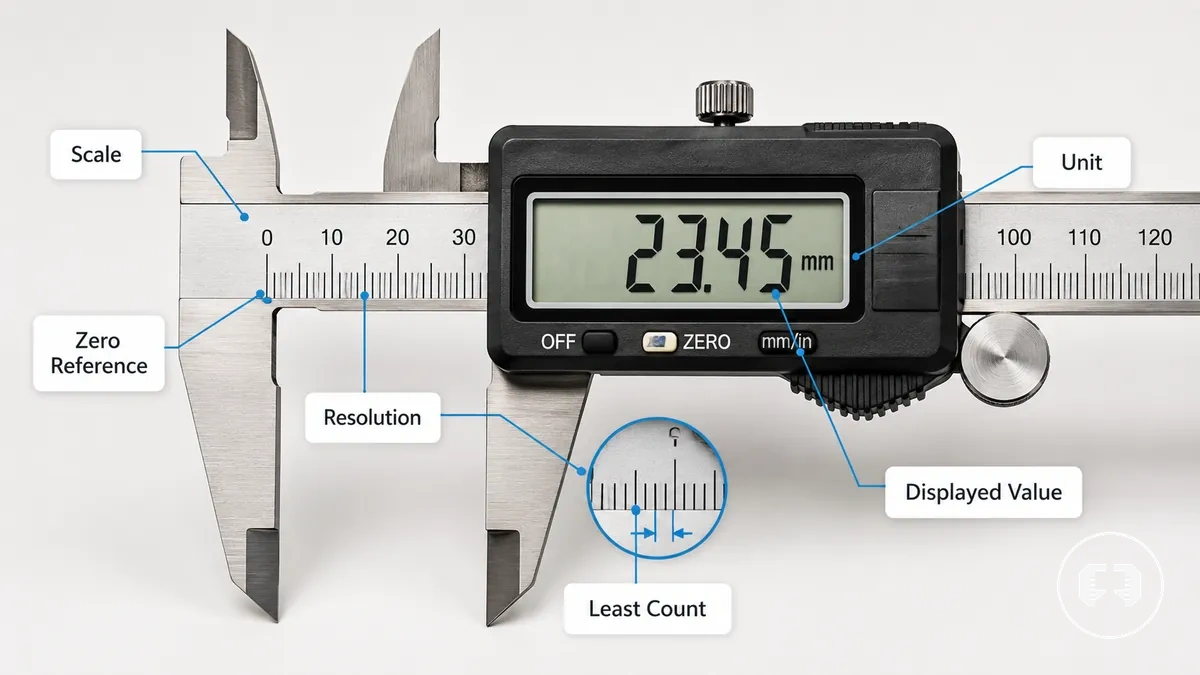

Ölçüm Ölçeği Temelleri

Ölçüm ölçeği temelleri, bir ölçüm aletinin ölçek özellikleri aracılığıyla bir değeri nasıl sunduğunu anlamakla başlar. Doğru ölçek okuma, kaydedilmiş bir ölçüm oluşturmadan önce görüntülenen değeri doğru ölçek, birim, sıfır referansı ve çözünürlüğü kullanarak yorumlamaya bağlıdır. Bu bölüm, aletin kalibre edilip edilmediğini doğrulamadan bu nitelikleri açıklar.

Görünür ölçek işaretleri, birimler, sıfır referansı ve çözünürlük, gösterilen değerin kaydedilmiş bir ölçüm haline nasıl geldiğini belirler. Aşağıdaki işaretlenmiş örnek, alete özgü okuma yöntemlerine geçmeden önce bu özellikleri vurgular.

Her ölçüm ölçeği özelliği, kaydedilen ölçümü doğrudan etkiler. Birim, ölçüm sistemini tanımlar, sıfır referansı başlangıç noktasını belirler, en küçük okuma değeri ve artış miktarı okunabilir en küçük bölümü tanımlar ve görüntülenen değer bu ölçek özelliklerine göre yorumlanır. Bu açıklama, daha kapsamlı ölçüm aletlerini doğru kullanma rehberini tamamlar ve kalibrasyonu kanıtlamaktan ziyade bir değeri okumaya odaklanır.

Birimi, sıfır referansını, artış miktarını, ondalık basamağı veya en küçük bölümü yanlış okumak, görüntülenen değer net görünse bile hatalı bir kaydedilmiş ölçüme yol açabilir. Çözünürlük, okunabilen en küçük değişimi tanımlarken, okuma ve ölçüm hataları okuma çözünürlüğünün toleransla karıştırılmaması gerektiğini açıklar. Ölçüm Ölçeği Temelleri, bir değer kaydetmeden önce aşağıdaki kontrol listesiyle gözden geçirilebilir.

• Ölçüm ölçeğinin amaçlanan birimi kullandığını doğrulayın.
• Ölçek okumasını yapmadan önce sıfır referansını kontrol edin.
• Ölçek işaretleri arasındaki en küçük okuma değerini veya en küçük bölümü belirleyin.
• Görüntülenen değeri doğru artış miktarı ve ondalık basamağı kullanarak okuyun.
• Nihai değeri yalnızca ölçek özelliklerinin görünür okumayla eşleştiğini onayladıktan sonra kaydedin.

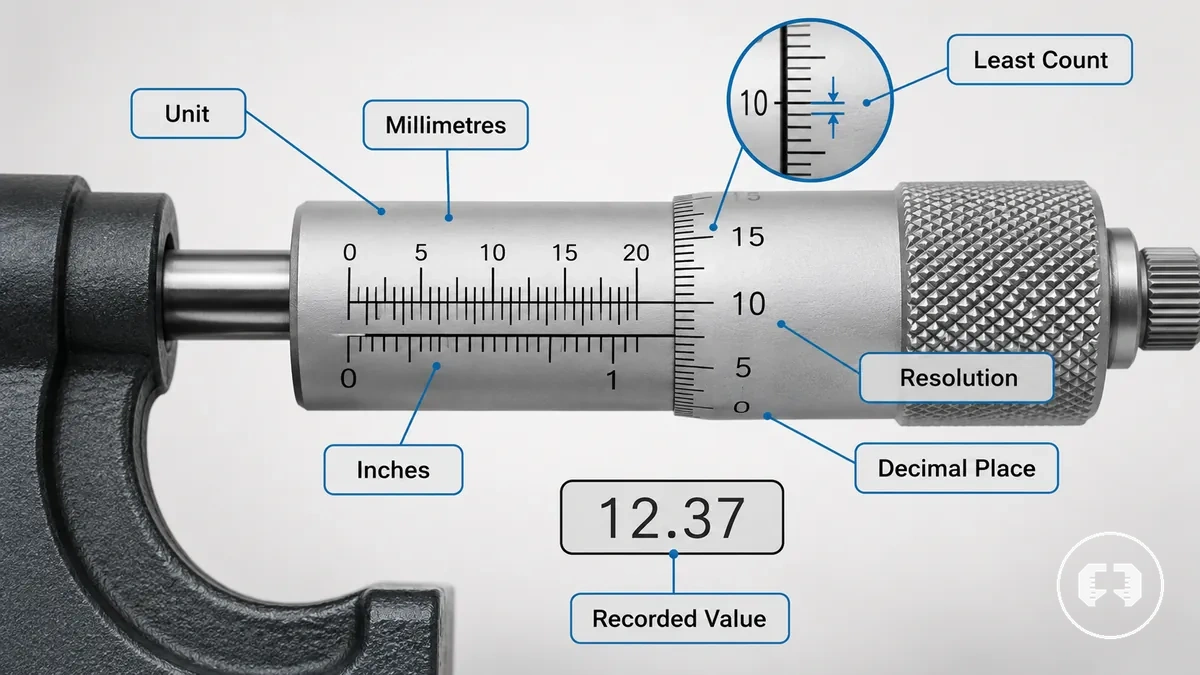

Birim, çözünürlük ve en küçük okuma değeri

Birim, çözünürlük ve en küçük okuma değeri, bir ölçüm aletinden kaydedilebilecek en küçük değeri belirler. Birim, okumanın milimetre veya inç cinsinden ifade edilip edilmediğini tanımlarken, çözünürlük ve en küçük okuma değeri okunabilir en küçük artış boyutunu ve mevcut ondalık basamağı tanımlar. Birlikte, bu nitelikler aletin temsil edebileceği en küçük kaydedilmiş değeri belirler.

Aşağıdaki örnek, bu niteliklerin kaydedilen değeri nasıl etkilediğini açıklar. Bir ölçüm aleti inç yerine milimetreye ayarlanmışsa, kaydedilen değer bu birim sistemini takip eder ve en küçük okuma değeri yalnızca belirli bir artış miktarını destekliyorsa, okuma değeri yalnızca mevcut ondalık basamağı kullanmalıdır. Çözünürlük, bir değerin ne kadar ince okunabileceğini etkileyebilir, ancak tek başına gerçek dünya doğruluğunu belirlemez. Aletin görüntüleyebileceği veya destekleyebileceğinden daha fazla basamak kaydetmeyin.

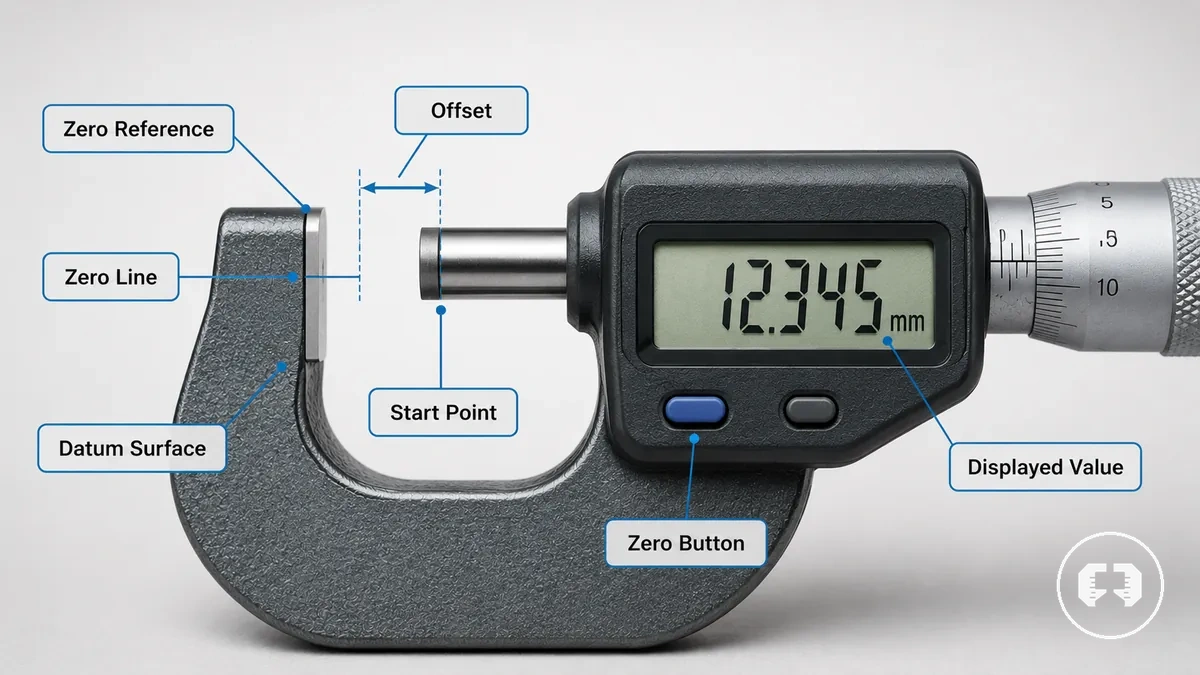

Sıfır referansı ve ölçek başlangıç noktası

Sıfır referansı, bir ölçüm aletini okumak için ölçek başlangıç noktasıdır. Bir sıfır çizgisi, sıfır düğmesi veya referans yüzeyi, görüntülenen değerin yorumlandığı referans noktasını belirler. Sıfır referansı doğru şekilde belirlendiğinde, görüntülenen değer amaçlanan başlangıç noktasından başlar ve doğru bir kaydedilmiş değeri destekler.

Bir sıfır kayması, yorumlanan değeri değiştirir çünkü okuma artık amaçlanan referans noktasından başlamaz. Kayma, görünür sıfır durumundan kaynaklanabilir, ancak tek başına ölçüm aletinin genel durumunu göstermez. Aşağıdaki Sıfır referansı ve ölçek başlangıç noktası kontrol listesi, bir değer kaydetmeden önce görünür okuma başlangıcını doğrular.

• Sıfır çizgisinin veya sıfır işaretinin ölçek başlangıç noktasıyla eşleştiğini doğrulayın.
• Görüntülenen değeri okumadan önce sıfır düğmesini veya dijital ekranı kontrol edin.
• Referans yüzeyinin veya temas noktasının amaçlanan referans noktası olduğunu doğrulayın.
• Görüntülenen değeri kaydetmeden önce görünür bir kayma olup olmadığını kontrol edin.

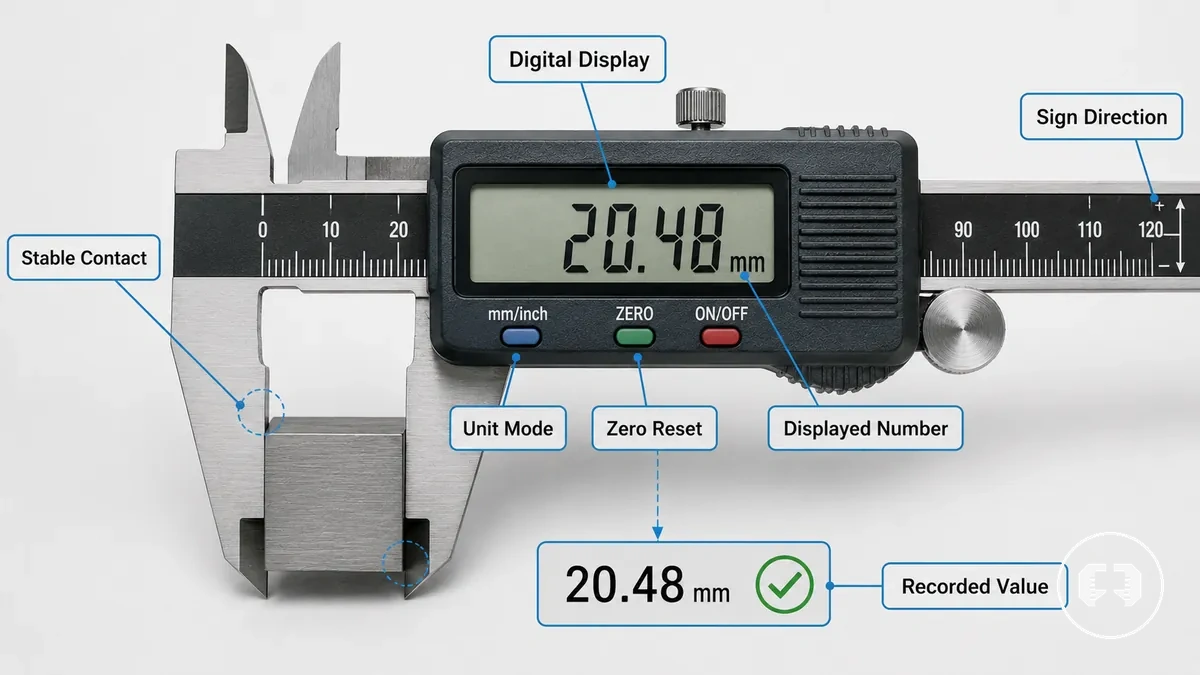

Hassas Ölçüm Aletlerinde Dijital Ekranları Okuma

Dijital bir ekranı okumak için, değeri kaydetmeden önce birim modunu, sıfır ayarını, sabit teması ve görüntülenen sayıyı doğrulayın. Dijital ekran, ölçek çizgilerini yorumlama ihtiyacını ortadan kaldırır, ancak görüntülenen sayı doğru birim modu, sıfır ayarı ve sabit bir ekran açısından kontrol edilmelidir. Dijital kumpas bir örnektir, ancak aynı okuma sırası diğer dijital hassas ölçüm aletleri için de geçerlidir.

Dijital haneler, birim değiştirme ayarı değişirse, sıfır sıfırlaması yanlışsa veya sabit temasa ulaşılmadığı için görüntülenen değer dalgalanırsa yine de yanlış okunabilir. Değişen bir ekran değeri veya beklenmeyen işaret yönü, nihai kaydedilen değeri etkileyebilir. Görüntülenen sayıyı kabul etmeden önce aşağıdaki adımları izleyin.

1. Görüntülenen sayının amaçlanan ölçüm sistemiyle eşleşmesi için birim modunu doğrulayın.
2. Görüntülenen değerin amaçlanan referans noktasından başlaması gerektiğinden sıfır ayarını veya sıfır sıfırlamasını kontrol edin.
3. Sabit teması koruyun ve hareket okumayı etkileyebileceğinden görüntülenen sayı dalgalanıyorsa bekleyin.
4. İşaret yönünü ve görüntülenen haneleri doğrulayın, böylece beklenmeyen bir negatif okuma kaydedilmez.
5. Nihai kaydedilen değeri yalnızca görüntülenen sayı sabit kaldığında ve ekran kontrolleri tamamlandığında kaydedin.

Hassas Ölçüm Aletlerinde Dijital Ekranları Okuma, sonucu kaydetmeden önce ekranın doğrulanmasını gerektirir. Görünür okumayı doğrulamak için bu hızlı kontrol listesini kullanın:

• Doğru birim modunu veya birim değiştirme ayarını doğrulayın.
• Sıfır ayarını veya sıfır sıfırlamasını doğrulayın.
• Görüntülenen sayının sabit olduğundan emin olun.
• Nihai değeri kaydetmeden önce işaret yönünü kontrol edin.

Dijital ekranlar, ölçek çizgisi yorumlamasını ortadan kaldırarak okumayı basitleştirir, ancak kullanıcıların bir değeri kabul etmeden önce birim modunu, sıfır ayarını ve ekran kararlılığını doğrulaması gerekir. digital and analog readings hakkında daha kapsamlı bir karşılaştırma için, dijital göstergelerin ölçek yorumlamasını basitleştirdiğini ancak kullanıcı kontrollerine olan ihtiyacı ortadan kaldırmadığını unutmayın.

Ekran değeri, birim modu ve sıfır ayarı

Dijital bir okumayı kaydedilen ölçüm olarak kabul etmeden önce ekran değerini, birim modunu ve sıfır ayarını kontrol edin. Görüntülenen hanelerin amaçlanan mm veya inç moduyla eşleştiğini ve değeri kaydetmeden önce sıfır ayarının doğru olduğunu doğrulayın.

Yanlış bir birim modu veya sıfır kayması, ekran değeri net görünse bile görüntülenen değerin nasıl yorumlandığını değiştirebilir. Tutulan bir değer veya beklenmeyen işaret yönü, kaydedilen ölçümü kabul etmeden önce başka bir kontrol gerektirebilir. Dijital bir değeri kaydetmeden önce ekran değerini, birim modunu ve sıfır ayarını doğrulamak için aşağıdaki kontrolleri kullanın.

1. Ekran değerini doğrulayın, böylece görüntülenen haneler amaçlanmayan bir tutulan değer yerine mevcut ölçümü temsil eder.
2. Birim modunun mm veya inç olarak ayarlandığını onaylayarak değerin yanlış ölçüm sisteminde kaydedilmesini önleyin.
3. Sıfır ayarını veya sıfır sıfırlamasını kontrol edin, böylece görüntülenen değer bir kayma yerine amaçlanan referans noktasından başlar.
4. İşaret yönünü ve varsa tutulan değeri gözden geçirin çünkü ekran davranışı seçilen moda ve mevcut okuma durumuna bağlı olabilir.

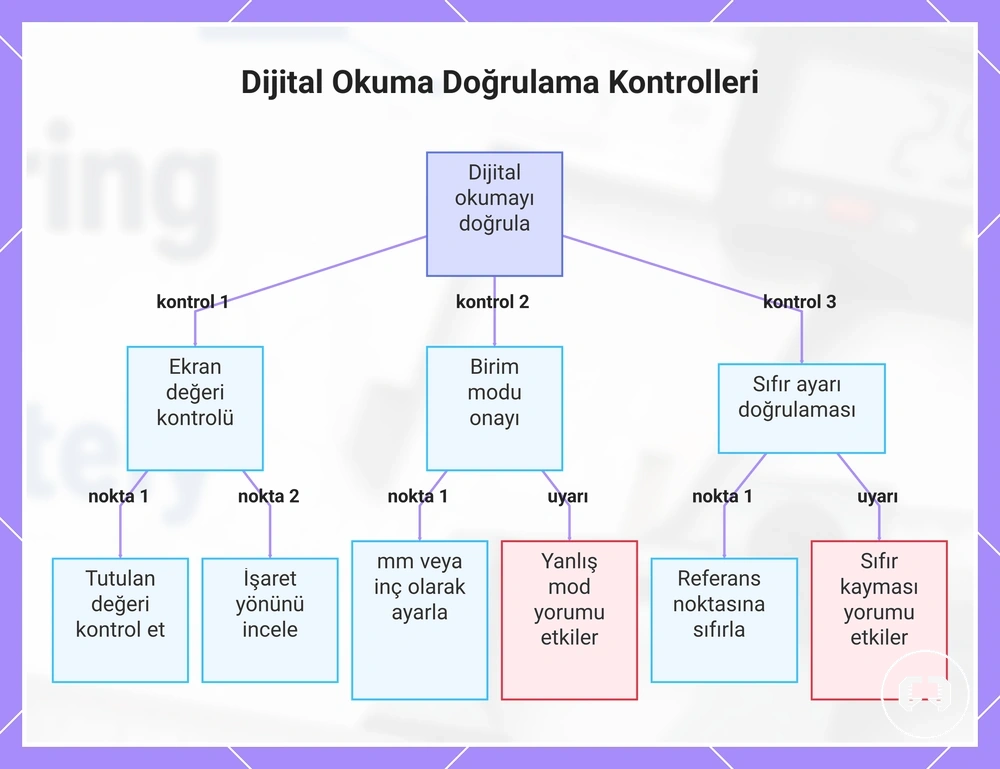

Bu grafik, dijital bir ölçümü kaydetmeden önce yapılması gereken üç ana kontrolü gösterir: ekran değerini doğrulama, birim modunu onaylama ve sıfır ayarını kontrol etme.

Değer kaydetmeden önce sabit okumalar

Dalgalanan bir ekran, kaydedilen değer olarak kabul edilmemelidir. Temas basıncı, çene hareketi, yüzey oturması veya ekran titremesi, görüntülenen sayının sabitlenmeden önce değişmesine neden olabilir. Değeri kaydetmeden önce sabit bir okuma bekleyin.

Çene hareketi devam ederken veya ölçüm yüzeyleri eşit şekilde oturmamışken görüntülenen sayı değişiyorsa, kararsız değer ölçümden çok hareketi yansıtabilir. Tekrarlı bir onay, görüntülenen sayının aynı temas koşulları altında sabitlendiğini doğrulamaya yardımcı olabilir, ancak sabit bir okuma kayıt güvenini destekler ve tek başına tam ölçüm doğruluğunu kanıtlamaz.

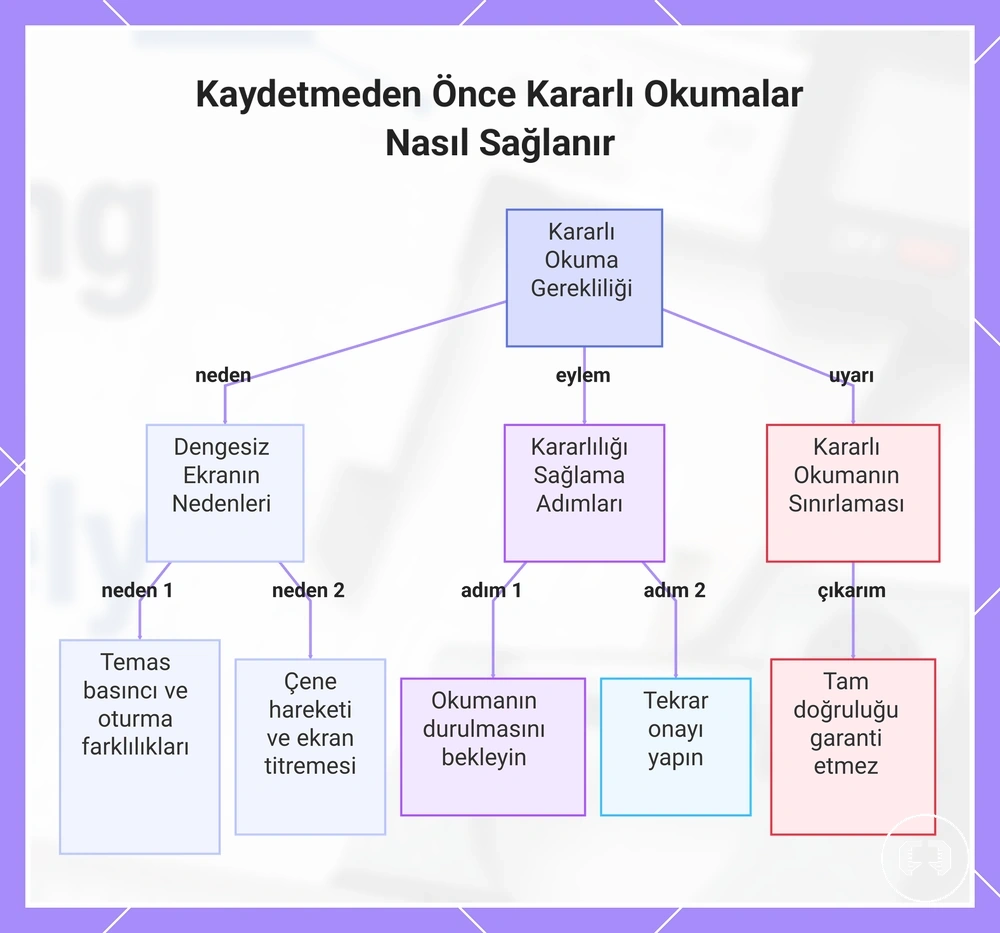

Bu grafik, bir ölçüm kaydedilmeden önce neden kararlı okumalar gerektiğini açıklar; dalgalanmanın yaygın nedenlerini, kararlılığı sağlamak için önerilen eylemleri ve kararlı bir okumanın temel sınırlamasını kapsar.

Verniyer Ölçeklerini Okuma

Bir verniyer ölçeğini okumak için, verniyer sıfırından hemen önceki ana ölçek değerini alın ve hizalanmış verniyer artışını ekleyin. Nihai okuma, en küçük okuma değeri tarafından belirlenen eklenen artış ile ana ölçek değerinin toplamıdır.

Ana ölçek başlangıç değerini sağlarken, verniyer sıfırı verniyer okumasının nerede başladığını işaretler. Bir ana ölçek işaretiyle eşleşen hizalanmış çizgiyi bulun, ardından eklenen artışı belirlemek için en küçük okuma değerini kullanın. İşaretleri ayırt etmek zor olduğundan veya ölçek aşındığından çizgi hizalaması net görünmüyorsa, değeri kaydetmeden önce hizalamayı tekrar kontrol edin.

Çalışılmış bir örnek, sabit bir sonuçtan ziyade yöntemi gösterir. Ana ölçek verniyer sıfırından önce 12 birim gösteriyorsa ve hizalanmış çizgi en küçük okuma değerine göre 0,2 birimlik bir artış sağlıyorsa, nihai okuma 12,2 birimdir.

1. Başlangıç değerini elde etmek için verniyer sıfırından hemen önceki ana ölçeği okuyun.
2. Bir ana ölçek işaretiyle eşleşen hizalanmış çizgiyi bulun.
3. Hizalanmış çizginin temsil ettiği eklenen artışı belirlemek için en küçük okuma değerini kullanın.
4. Nihai okumayı elde etmek için başlangıç değeri ile eklenen artışı toplayın.
5. Değeri kaydetmeden önce işaret belirsiz görünüyorsa çizgi hizalamasını tekrar kontrol edin.

Okuma parçası	Tanımlanacak şey	Eklenen değer
Ana ölçek	Verniyer sıfırından önceki değer	Başlangıç değeri
Hizalanmış verniyer çizgisi	Bir ana ölçek işaretiyle hizalanmış çizgi	En küçük okuma değerinden gelen artış
Nihai okuma	Ana ölçek artı eklenen artış	Kaydedilen değer

Verniyer sıfırından önceki ana ölçek değeri

Verniyer sıfırının geçtiği son ana ölçek işaretini belirleyerek ana ölçek değerini bulun. Bu son işaret, tam birim değerini sağlar ve başlangıç değeri olur.

Aşağıdaki örnek, başlangıç değerinin nasıl belirleneceğini gösterir. Verniyer sıfırı iki ölçek işareti arasındaysa, ana ölçek değeri olarak öndeki işaret yerine geçilen işareti kullanın. Verniyer sıfırını görmek zor olduğunda veya iki işarete yakınsa, bir sonraki artış adımına yalnızca başlangıç değerini taşımadan önce konumunu dikkatlice kontrol edin.

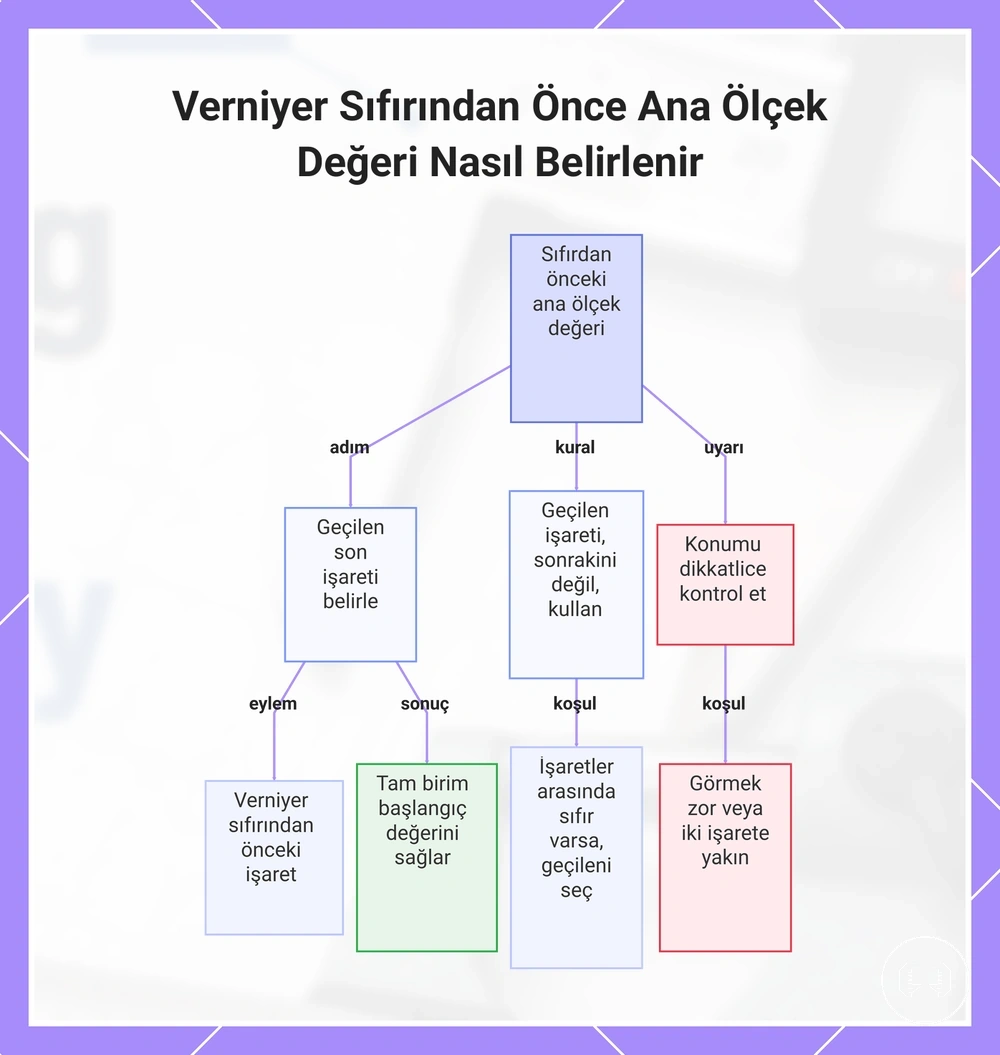

Bu grafik, bir verniyer ölçeği okurken ana ölçek değerini belirleme adımlarını ve kurallarını, dikkatli kontrol uyarısıyla birlikte gösterir.

Hizalanmış verniyer çizgisi ve eklenen artış

Hizalanmış verniyer çizgisi, ana ölçek değeriyle birleştirilen eklenen artışı sağlar. Bir ana ölçek işaretiyle eşleşen çizgi numarasını belirleyin, ardından eklenen artışı hesaplamak için en küçük okuma değerini kullanın.

Aşağıdaki hesaplama, son eklemeden önce çizgi numarasını en küçük okuma değeriyle birleştirir. Hizalanmış verniyer çizgisini belirsiz hizalama veya aşınmış bir ölçek nedeniyle ayırt etmek zorsa, artışı kabul etmeden önce okuma dikkatlice tekrar kontrol edilmelidir.

Hesaplama örneği: Çizgi numarası 4 × en küçük okuma değeri 0,1 birim = eklenen artış 0,4 birim. Son ekleme: ana ölçek değeri + 0,4 birim.

Mikrometre Ölçeklerini Okuma

Bir mikrometre ölçeğini okumak için manşon değerini, döner tambur değerini ve varsa verniyer artışını birleştirin. Nihai okuma, mikrometre ölçeğinde gösterilen görünür değerlerin toplanmasıyla elde edilir.

Manşon ölçeği, mevcut olduklarında yarım işaretler dahil olmak üzere ana görünür değeri sağlar. Döner tambur taksimatları bir sonraki değeri sağlar ve verniyer mikrometre işaretleri, bunları içeren modellerde daha küçük bir artış ekleyebilir. Metrik ve inç düzenler farklı taksimatlar, ondalık yerleşimi ve birim etiketleri kullanabilir, bu nedenle görünür ölçeği işaretlenmiş birime göre okuyun.

Çalışılmış bir örnek, görünür değerlerin nasıl birleştiğini gösterir. Manşon değeri 7,5 birim, döner tambur değeri 0,23 birim ise ve verniyer artışı yoksa, nihai okuma 7,73 birimdir. Ölçek düzeni, metrik ve inç sürümleri dahil olmak üzere modele göre değişebilir.

1. Manşon değerini manşon ölçeğinden, görünür yarım işaretler dahil olmak üzere okuyun.
2. Döner tambur değerini hizalanmış döner tambur taksimatlarından okuyun.
3. Verniyer mikrometre işaretleri mevcutsa verniyer artışını ekleyin.
4. Nihai okumayı elde etmek için görünür değerleri birleştirin.
5. Okumayı kaydetmeden önce metrik veya inç birim etiketini doğrulayın.

Mikrometre parçası	Görünür ipucu	Değer katkısı
Manşon ölçeği	Ana ölçek ve yarım işaretler	Manşon değeri
Döner tambur taksimatları	Hizalanmış taksimat	Döner tambur değeri
Verniyer mikrometre işaretleri	Mevcut olduğunda eşleşen verniyer çizgisi	Verniyer artışı

Manşon değeri, döner tambur değeri ve verniyer artışı

Toplam okumayı elde etmek için manşon değerini, döner tambur değerini ve varsa verniyer artışını birleştirin. Manşon değeri görünür taban değeri sağlar, döner tambur çizgisi bir sonraki değeri ekler ve verniyer çizgisi mevcut olduğunda isteğe bağlı bir artış ekleyerek toplam okumayı oluşturur.

Bir manşon yarım değeri görünüyorsa, döner tambur değerini eklemeden önce bunu dahil edin. Bir verniyer çizgisi, yalnızca verniyer işaretleri içeren mikrometre ölçeklerinde isteğe bağlı bir artış sağlar; verniyersiz düzenler ise yalnızca manşon değerini ve döner tambur değerini kullanır. Görünür manşon, döner tambur ve verniyer parçaları aşağıda gösterildiği gibi birleştirilir.

Formül örneği: Manşon değeri 7 + manşon yarım değeri 0,5 + döner tambur değeri 0,23 + verniyer artışı 0 = toplam okuma 7,73.

Metrik ve inç mikrometre okumaları

Metrik ve inç mikrometre okumaları, ölçek taksimatları ve ondalık yerleşimi açısından farklılık gösterir. Birim sistemi, taksimatların nasıl yorumlandığını ve nihai okumanın kaydedilen birimde nasıl yazıldığını belirler.

Bir metrik mikrometre ve bir inç mikrometre farklı ölçek düzenleri kullanır, bu nedenle görünür taksimatlar ve ondalık yerleşimi okuma şeklini yönlendirir. Değeri işaretlenmiş birim sistemine göre okuyun ve nihai okumayı aynı kaydedilen birimde tutun.

Birim sistemi	Okuma ipucu	Kayıt formatı
Metrik mikrometre	Metrik taksimatlar ve ondalık yerleşimi	Nihai okuma metrik birimde kaydedilir
İnç mikrometre	İnç taksimatlar ve ölçek artışları	Nihai okuma inç biriminde kaydedilir

Komparatörleri Okuma

Bir komparatörü okumak için, seçilen sıfırdan itibaren ibre hareketini takip edin. Komparatör okuması, bu referans noktasından olan hareketi temsil eder ve ibre konumu, komparatör taksimatları, yön ve devir sayısı tarafından belirlenir.

İbre hareketinin yönü, görüntülenen değerin seçilen sıfırdan artıp artmadığını veya azalıp azalmadığını belirler. Komparatör küçük bir devir kadranı içeriyorsa, devir sayısı toplam yer değiştirmeye katkıda bulunur. Okumadan önce bir ön yükleme kullanılabilir ve değer kaydedilmeden önce sürekli hareketin tekrarlanabilir bir okumaya oturması gerekir.

Kadran yüzeyi her iki yönde harekete izin veriyorsa, saat yönünde ve saat yönünün tersine ibre hareketi, kadran düzenine bağlı olarak pozitif veya negatif hareketi temsil edebilir. Hareketi kaydetmeden önce görüntülenen yönü yorumlayın; kurulum ve hizalama, komparatörü okuma kapsamı dışında tutulur.

1. Komparatör okumasını yorumlamadan önce seçilen sıfırı veya ön yüklemeyi doğrulayın.
2. Hareket değerini belirlemek için ibre hareketini komparatör taksimatları üzerinde okuyun.
3. Seçilen sıfıra göre ibre hareketinin yönünü belirleyin.
4. Mevcut olduğunda küçük kadrandan devir sayısını dahil edin.
5. Sürekli hareket tekrarlanabilir bir okumaya oturduktan sonra değeri kaydedin.

Kontrol listesi:

• Seçilen sıfır veya ön yükleme doğrulandı
• İbre hareketi komparatör taksimatlarıyla eşleşiyor
• Yön doğru yorumlandı
• Mevcut olduğunda devir sayısı dahil edildi
• Kaydetmeden önce sürekli hareket oturdu

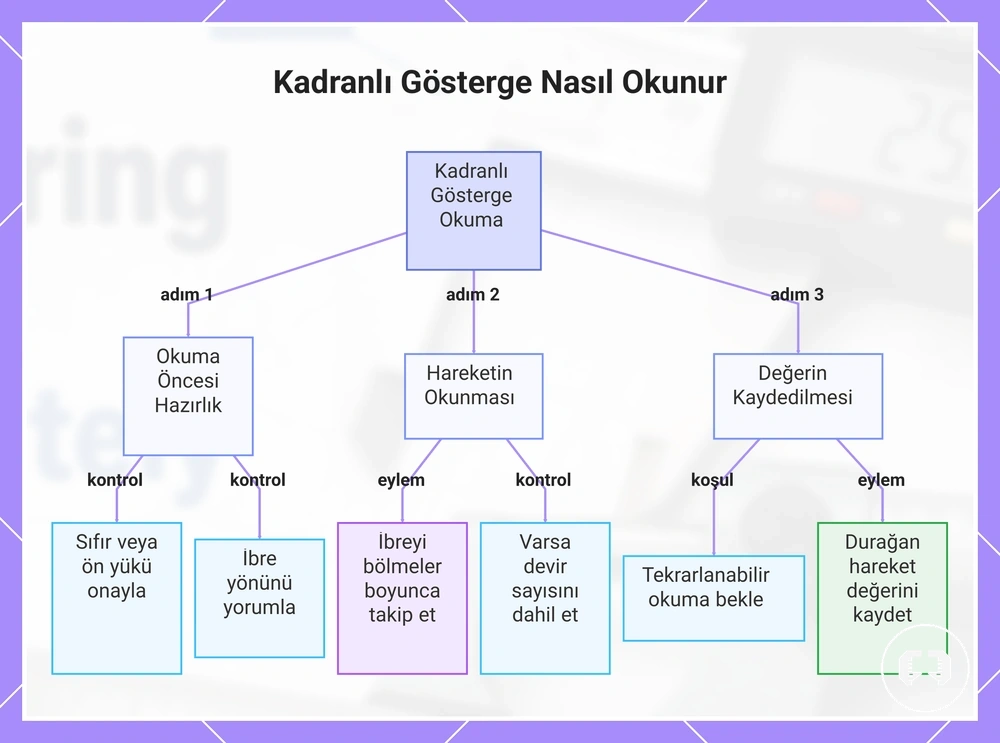

Bu grafik, sıfırın onaylanmasından değerin kaydedilmesine kadar bir kadranlı göstergenin okunması için temel adımları ve kontrolleri gösterir.

Komparatör taksimatları, ibre yönü ve devir sayısı

Komparatör taksimatları, ibre yönü ve devir sayısı birleşerek hareket değerini oluşturur. Taksimat boyutu her komparatör bölümünün değerini verir, hareket yönü hareketin pozitif mi negatif mi olduğunu gösterir ve küçük devir kadranı, bir ibre dönüşünün ötesinde toplam yer değiştirme ekleyebilir.

İbre bir tam dönüş için pozitif yönde hareket eder ve ardından ek komparatör taksimatları boyunca devam ederse, devir sayısı ve komparatör bölümleri toplam yer değiştirme olarak birleştirilir. İbre yönü kuralı veya küçük devir kadranı net değilse, hareket değerini kabul etmeden önce görünür kadran ipuçlarını tekrar kontrol edin.

Çalışılmış örnek: taksimat boyutu × sayılan komparatör taksimatları + küçük devir kadranı sayısı = toplam yer değiştirme, işaret ibre yönüne göre belirlenir.

Sürekli ve dengeli komparatör okumaları

Sürekli ibre hareketi ve dengeli okumalar, bir komparatörün sıfır merkezli bir kadran etrafında hareketi nasıl gösterdiğini tanımlar. Sürekli ibre hareketi, konumdaki görünür değişimi takip ederken, dengeli okumalar sıfırın her iki tarafındaki hareketi gösterir. İbre konumu, kaydedilen değeri üretmek için sıfır merkezli kadrana göre yorumlanır.

İbre artı aralığına hareket eder ve ardından eksi aralığına geçerse, sıfır merkezli kadran üzerindeki işaretli yöne göre hareketi okuyun. Küçük ibre sıçramasıyla birlikte ileri geri hareket, sıfıra tekrarlanabilir bir dönüşle sonuçlanabilir, ancak sürekli kararsızlık, kaydedilen değere olan güveni etkileyebilir.

Ölçek Parçalarını Nihai Ölçümde Birleştirme

Nihai ölçüm, görünür tüm ölçek parçalarının birleştirilmesi ve değerin alet çözünürlüğüne kaydedilmesiyle oluşturulur. Tam birimleri okuyun, artışları ekleyin, birim etiketini doğrulayın ve kaydedilen değeri ölçek parçaları artı çözünürlük içinde tutun.

Ölçek parçaları, bir sayı kaydedilmeden önce varlık, nitelik ve değer kontrolleri olarak çalışır. Tam birimler taban değeri sağlar, artışlar daha küçük okunabilir parçaları ekler, ondalık yerleşimi birleşik değerin nasıl yazılacağını kontrol eder ve birim etiketi ölçüm birimini tanımlar. Yuvarlama kuralı alet çözünürlüğünü takip etmelidir, böylece son güvenilir basamak abartılmaz. Belirsiz işaretler belirsizlik yaratıyorsa, kaydedilen değer nitelenmiş kalmalı veya kullanımdan önce tekrar kontrol edilmelidir.

Ölçek Parçalarını Nihai Ölçümde Birleştirme, görünür ölçek parçalarını tek bir kaydedilen değerde düzenler. Aynı paylaşılan mantık dijital, verniyer, mikrometre ve komparatör okumaları için geçerlidir çünkü her yöntem görünür ipuçlarını tutarlı bir şekilde kaydedilmesi gereken birleşik bir okumaya dönüştürür.

Alet veya ölçek parçası	Tanımlanan değer	Nihai ölçümü nasıl etkiler
Tam birim değeri	Ana görünür taban değeri	Nihai ölçümü başlatır
Eklenen artış	Daha küçük okunabilir ölçek parçası	Tam birimlere ayrıntı ekler
Birim etiketi	İşaretlenmiş ölçüm birimi	Ondalık yerleşimini ve kaydedilen birimi kontrol eder
Yuvarlama koşulu	Alet çözünürlüğü veya belirsiz işaretler	Son güvenilir basamağı sınırlar

Bu paylaşılan okuma mantığı, ölçüm aletlerini doğru kullanma yı destekler çünkü kaydedilen değer, tahmin edilen ek basamaklardan değil, görünür ölçek parçalarından, birim kontrolünden ve alet çözünürlüğünden gelmelidir.

İşaretleri, ekranı veya ibre konumunu yorumlamak zor olduğunda okunması daha kolay örnekler yardımcı olabilir, ancak aynı kayıt kriterleri yine de geçerlidir. Nihai ölçümü kabul etmeden önce görünür değeri, birim etiketini ve çözünürlüğü karşılaştırın.

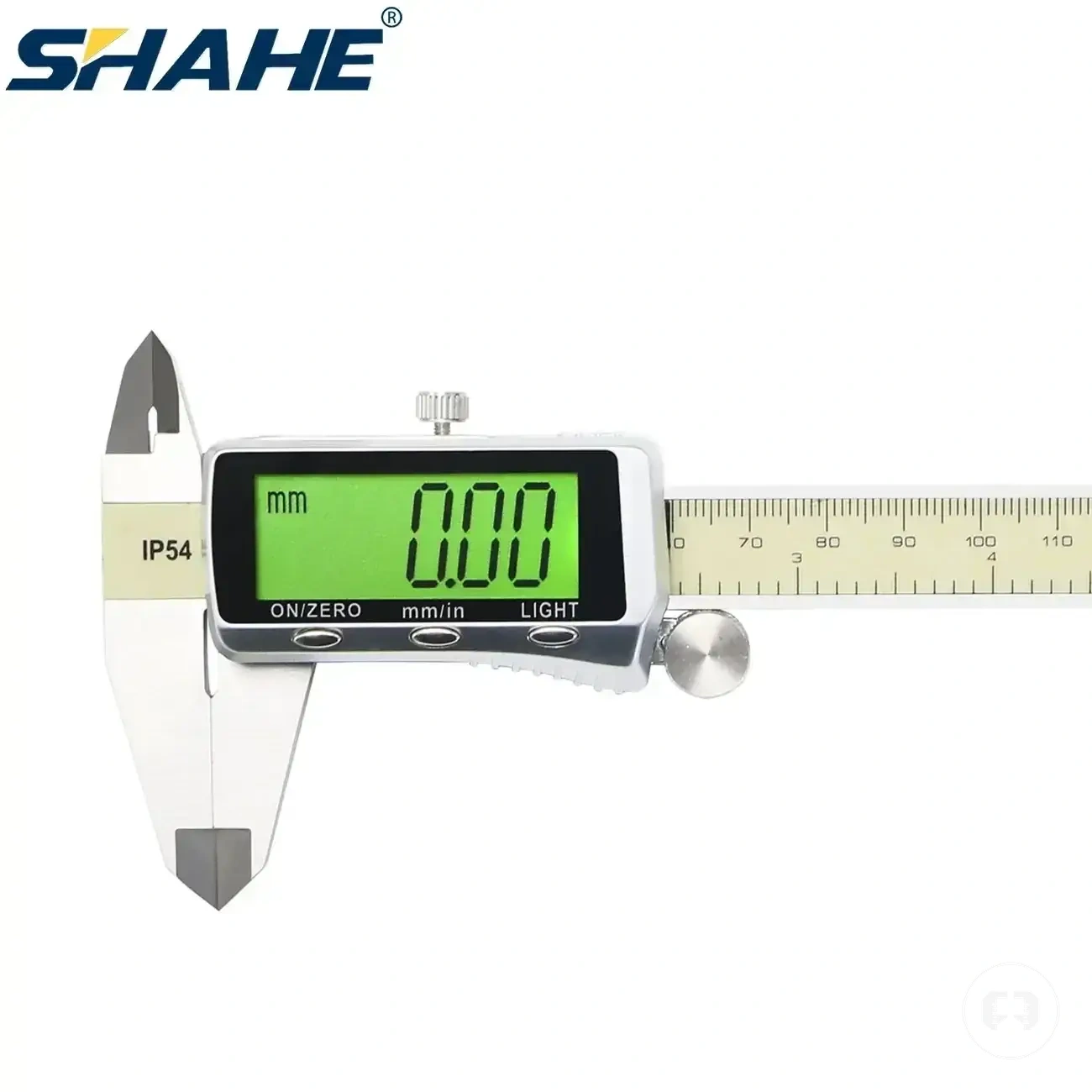

Aşağıdaki ürünler, mevcut seçenekleri karşılaştırmak için faydalı örneklerdir. Satın almadan önce uyumluluk kriterlerinin, özelliklerin ve ürün ayrıntılarının ihtiyacınıza uygun olduğundan emin olun.

Tam birimler, ondalık artışlar ve nihai değer

Nihai bir değer oluşturmak için tam birimleri ve ondalık artışları birleştirin. Taban birimle başlayın, kesirli artışı ekleyin ve nihai sayıyı doğru birim etiketiyle kaydedin, böylece nihai değer birleşik okumayı yansıtır.

Bir ondalık artış açıkça belirlenmişse, okumayı kaydetmeden önce bunu taban birimle birleştirin. Aşağıdaki hesaplama, hangi değerlerin birleştirildiğini gösterir: Taban birim 12 + kesirli artış 0,3 = nihai sayı 12,3. Bir işaret belirsiz olduğu için ondalık artış veya birim etiketi net değilse, kaydedilen toplam, nihai değer belirtilen birim etiketiyle kabul edilmeden önce onay gerektirebilir.

Okumanın alet çözünürlüğüne yuvarlanması

Yuvarlama, ölçeğin makul şekilde görüntüleyebileceği veya işaretleyebileceği alet çözünürlüğüne veya en küçük okuma değerine uygun olmalıdır. Kaydedilen değer son güvenilir basamakta durmalıdır.

Belirsiz bir işaret, özellikle ibre, çizgi veya ekran okunabilir konumlar arasında olduğunda son haneyi net olmayan hale getirebilir. Yuvarlama, kaydedilen değerin netliğini korur ancak ölçümün fiziksel doğruluğunu iyileştirmez. Kayıt formatını tutarlı tutmak için aşağıdaki kontrol listesini kullanın.

• Yuvarlamayı alet çözünürlüğüne veya en küçük okuma değerine uydurun.
• Yalnızca son güvenilir basamağa kadar kaydedin.
• Belirsiz bir işaret ondalık basamağı etkilediğinde değeri niteleyin veya tekrar kontrol edin.
• Aynı aletten tekrarlanan okumalar için tutarlı bir kayıt formatı kullanın.
• resolution and tolerance basics kullanarak kayıt hassasiyetini tolerans kararlarından ayırın.

Okumayı Bozan Hatalar ve Hassas Ölçümler

Okuma hataları, kaydedilen değerin ölçek, ekran, sıfır referansı veya görüş koşuluyla eşleşmemesi durumunda ortaya çıkar. Bu okuma hataları hassas ölçümleri bozabilir çünkü kaydedilen değer, ölçeğin veya ekranın mevcut görüş koşulu altında göstermesi gerekeni artık yansıtmaz.

Paralaks, görüş açısı değiştiğinde görünen çizgi konumunu kaydırabilir, yanlış hizalama okumayı yanlış referans işaretine yerleştirebilir ve sıfır kayması ölçüm başlamadan önce başlangıç noktasını değiştirebilir. Birim karışıklığı, yuvarlama hataları, kararsız ekranlar ve aşınmış veya net olmayan işaretler de kaydedilen değeri değiştirebilir. Ortaya çıkan ölçüm etkisi, hangi okuma koşulunun mevcut olduğuna bağlıdır.

Okumayı Bozan Hatalar ve Hassas Ölçümler, görünür okuma koşulları kaydedilen değerle karşılaştırılarak kontrol edilebilir. Aşağıdaki kontrol listesi, hangi okuma koşulunun nihai ölçümü değiştirmiş olabileceğini belirlemeye yardımcı olur.

• Paralaks: Değişen bir görüş açısı, görünen çizgi konumunu kaydırabilir ve yanlış okunan bir değere yol açabilir.
• Yanlış hizalama: Yanlış referans işaretinden okuma yapmak kaydedilen değeri değiştirebilir.
• Sıfır kayması: Ölçümden önce görünür bir sıfır farkı nihai okumayı kaydırabilir.
• Birim karışıklığı: Yanlış bir birim etiketi, kaydedilen değerin nasıl yorumlandığını değiştirebilir.
• Kararsız ekranlar: Titreşen haneler, değeri kaydetmeden önce tekrarlı bir okuma gerektirebilir.
• Aşınmış veya net olmayan işaretler: Okunması zor taksimatlar, nitelenmiş bir okuma veya başka bir görsel kontrol gerektirebilir.
• Yuvarlama hataları: Okunabilir hassasiyetin ötesinde kayıt yapmak, bildirilen ölçüm değerini değiştirebilir.

Küçük okuma hataları, kaydedilen bir değeri değiştirebilir ancak bu, ölçüm aletinde daha geniş bir sorun olduğunu göstermeyebilir. okuma ve ölçüm hataları hakkında daha kapsamlı bilgi için ilgili hatalar sayfasına devam edin.

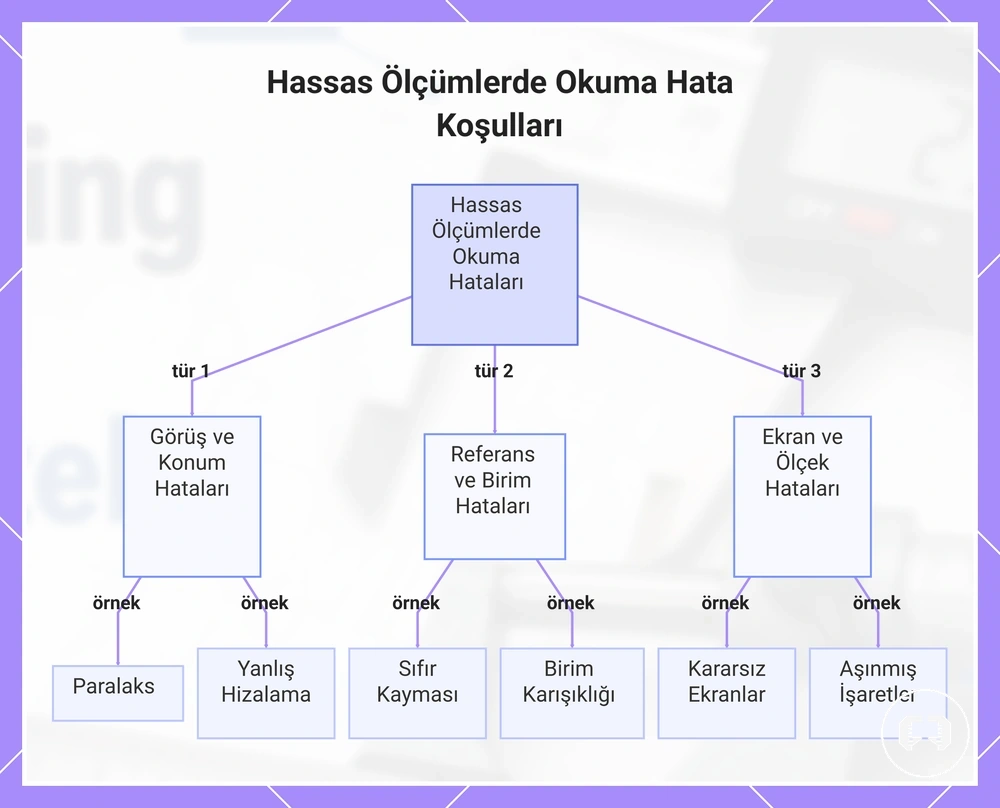

Bu grafik, hassas ölçümleri bozabilecek yaygın okuma hata koşullarını, kolay tanımlama ve kontrol için üç kategoride gruplandırılmış olarak gösterir.

Paralaks, çizgi hizalaması ve görüş açısı

Paralaks, görüş açısı değiştiğinde ve görünür okuma gerçek ölçek hizalamasından kaydığında meydana gelir. Göz konumundaki bir değişiklik, görünen işaretin veya ibre konumunun farklı görünmesine neden olabilir, bu nedenle görsel okuma bozulmasını azaltmak için çizgi hizalaması hizalanmış bir görüş pozisyonundan değerlendirilmelidir.

Örneğin, bir ibre yandan bakıldığında bir ölçek çizgisiyle eşleşiyor gibi görünebilir, ancak ölçeğin tam önünden bakıldığında farklı bir işaretle hizalanabilir. Aynalı bir ölçekte, ibrenin yansımasıyla eşleştirilmesi doğru göz konumunun belirlenmesine yardımcı olabilirken, aynasız ölçekler kontrol olarak dikkatli hizalanmış görüşe güvenir.

Sıfır kayması, birim karışıklığı ve kararsız okumalar

Sıfır kayması, birim karışıklığı ve kararsız okumalar, değer kaydedilmeden önce hatalı bir kaydedilmiş ölçüm oluşturabilir. Sıfır olmayan bir başlangıç referans noktasını değiştirir, yanlış bir birim modu mm ile inç arasında geçiş yapar ve dalgalanan bir değer kaydedilen ölçüme olan güveni azaltabilir.

Bu koşullar genellikle kayıttan önce ortaya çıkar ve daha geniş bir ölçüm sorununun kanıtı olarak ele alınmak yerine yerel olarak kontrol edilmelidir. Sıfır olmayan bir başlangıç, mm veya inç uyumsuzluğu, beklenmeyen işaret yönü veya kararsız değer bir okuma hatasına işaret edebilir, bu nedenle kaydedilen değeri kabul etmeden önce aşağıdaki kontrol listesini kullanın.

• Sıfır kayması: Sıfır olmayan bir başlangıç, kaydedilen ölçümü amaçlanan referanstan kaydırabilir.
• Birim karışıklığı: Yanlış birim modunu kaydetmemek için ekranın mm veya inç olarak ayarlandığını doğrulayın.
• Kararsız okumalar: Dalgalanan bir değer, kayıttan önce bir tekrar kontrol koşulu gerektirebilir.
• İşaret yönü: Görüntülenen pozitif veya negatif işaretin beklenen okuma yönüyle eşleştiğini kontrol edin.
• Tekrar kontrol koşulu: Sıfır olmayan başlangıç, yanlış birim modu, dalgalanan değer veya işaret yönü belirsiz kalırsa okumayı tekrarlayın.
