Präzisionsmesswerkzeuge genau ablesen

Das genaue Ablesen von Präzisionsmesswerkzeugen beginnt mit der Überprüfung der Skala oder der Anzeige, bevor die Messung aufgezeichnet wird. Der Wert sollte erst abgelesen werden, nachdem der Nullpunkt, die Einheit, die Auflösung und die sichtbare Ablesebedingung klar sind.

Präzisionsmesswerkzeuge sind Messinstrumente, die eine Messung über eine markierte Skala, eine digitale Anzeige, eine Zeigerbewegung oder kombinierte Skalenteile anzeigen. Diese Seite erklärt, wie der angezeigte Wert abgelesen wird; sie weist keine Kalibrierung nach und wählt kein Werkzeug für eine Aufgabe aus.

Verwirrung entsteht oft, weil ein Nonius, ein Mikrometer, eine Messuhr und ein digitaler Messschieber den Ablesewert nicht auf die gleiche Weise darstellen. Ein Nonius verwendet eine Hauptskala und eine ausgerichtete Linie, ein Mikrometer verwendet Strichskalen auf Hülse und Messbügel, eine Messuhr verwendet Zeigerbewegung und Umdrehungszähler, und ein digitaler Messschieber zeigt einen Displaywert an, der dennoch vom Einheiten-Modus und der Nullstellung abhängt.

Die grundlegenden Ablesekontrollen fassen zusammen, was überprüft werden sollte, bevor der endgültige Wert zu einer aufgezeichneten Messung wird:

• Überprüfen Sie, ob der Wert von einer Skala, einer Anzeige, einem Zeiger oder kombinierten Skalenteilen stammt.
• Bestätigen Sie den Nullpunkt oder die Ausgangsreferenz, bevor Sie den Ablesewert interpretieren.
• Überprüfen Sie die Einheit, damit die aufgezeichnete Messung nicht zwischen Einheitensystemen gemischt wird.
• Nutzen Sie die Werkzeugauflösung, um die letzte zuverlässige Ziffer zu bestimmen.
• Zeichnen Sie den Wert erst auf, wenn der sichtbare Ablesewert für die Bauart und den Zustand des Werkzeugs ausreichend stabil erscheint.

Die genaue Ablesemethode kann je nach Skalenanordnung, Einheitensystem, Betrachtungswinkel und Werkzeugzustand variieren. Daher besteht der nächste Schritt darin, die Grundlagen der Skala zu verstehen, bevor man zu digitalen, Nonius-, Mikrometer- und Messuhrablesungen übergeht.

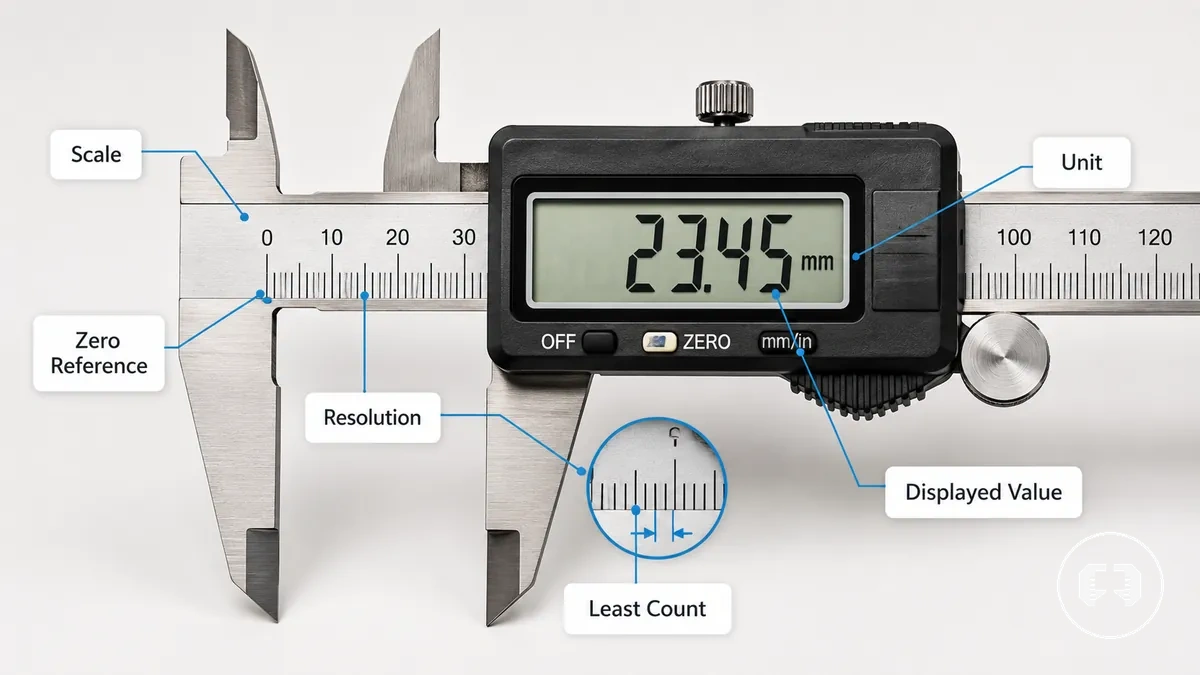

Grundlagen der Messskala für genaue Ablesungen

Die Grundlagen der Messskala beginnen mit dem Verständnis, wie ein Messwerkzeug einen Wert über seine Skalenmerkmale darstellt. Eine genaue Skalenablesung hängt davon ab, den angezeigten Wert mit der korrekten Skala, Einheit, Nullreferenz und Auflösung zu interpretieren, bevor eine aufgezeichnete Messung erstellt wird. Dieser Abschnitt erläutert diese Merkmale, ohne zu überprüfen, ob das Werkzeug selbst kalibriert ist.

Sichtbare Skalenmarkierungen, Einheiten, Nullreferenz und Auflösung bestimmen, wie der angezeigte Wert zu einer aufgezeichneten Messung wird. Das unten stehende kommentierte Beispiel hebt diese Merkmale hervor, bevor auf werkzeugspezifische Ablesemethoden eingegangen wird.

Jedes Skalenmerkmal einer Messung wirkt sich direkt auf die aufgezeichnete Messung aus. Die Einheit identifiziert das Messsystem, die Nullreferenz legt den Startpunkt fest, der Skalenteilungswert und die Schrittweite definieren die kleinste ablesbare Unterteilung, und der angezeigte Wert wird entsprechend dieser Skalenmerkmale interpretiert. Diese Erläuterung ergänzt den precision measuring tools guide und konzentriert sich auf das Ablesen eines Wertes, nicht auf den Nachweis der Kalibrierung.

Ein falsches Ablesen der Einheit, der Nullreferenz, der Schrittweite, der Dezimalstelle oder der kleinsten Teilung kann selbst dann zu einer falschen aufgezeichneten Messung führen, wenn der angezeigte Wert klar erscheint. Die Auflösung beschreibt die kleinste ablesbare Änderung, während resolution and tolerance basics erklären, warum die Ableseauflösung nicht mit der Toleranz verwechselt werden sollte. Die Grundlagen der Messskala für genaue Ablesungen können anhand der folgenden Checkliste überprüft werden, bevor ein Wert aufgezeichnet wird.

• Bestätigen Sie, dass die Messskala die vorgesehene Einheit verwendet.
• Überprüfen Sie die Nullreferenz, bevor Sie die Skalenablesung vornehmen.
• Ermitteln Sie den Skalenteilungswert oder die kleinste Unterteilung zwischen den Skalenmarkierungen.
• Lesen Sie den angezeigten Wert mit der korrekten Schrittweite und Dezimalstelle ab.
• Zeichnen Sie den endgültigen Wert erst auf, nachdem Sie bestätigt haben, dass die Skalenmerkmale mit der sichtbaren Ablesung übereinstimmen.

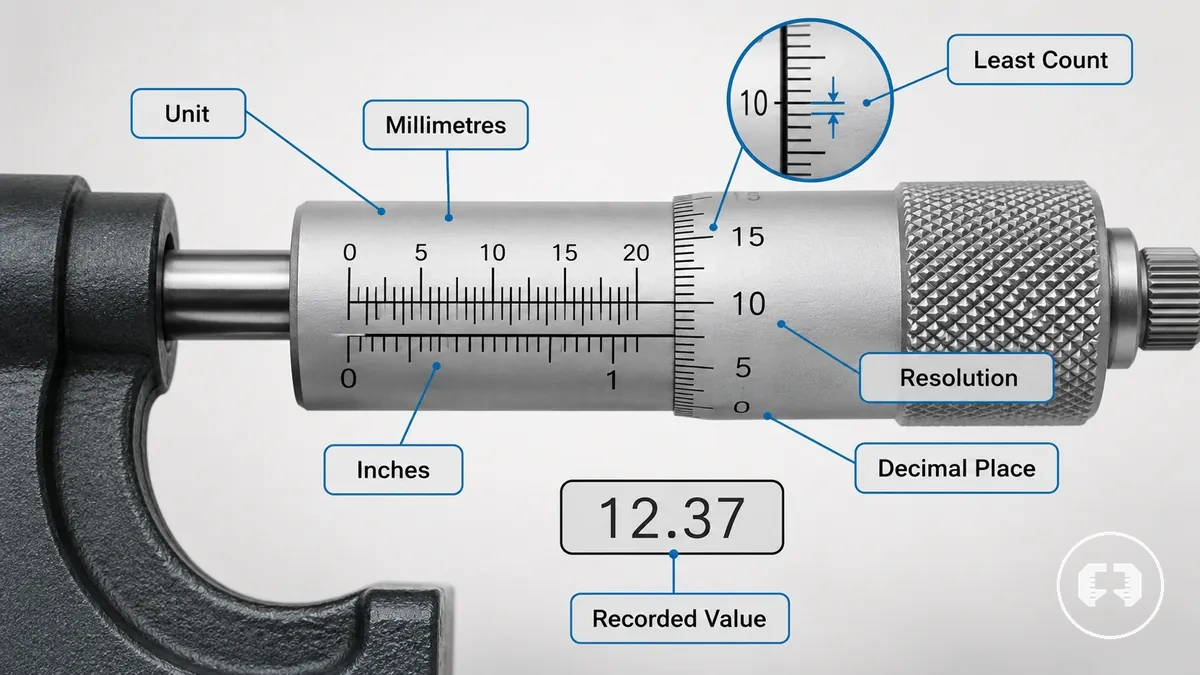

Einheiten, Auflösung und Skalenteilung

Einheit, Auflösung und Skalenteilung bestimmen den kleinsten Wert, der mit einem Messwerkzeug aufgezeichnet werden kann. Die Einheit definiert, ob der Messwert in Millimetern oder Zoll angegeben wird, während Auflösung und Skalenteilung die kleinste ablesbare Schrittweite und die verfügbare Dezimalstelle festlegen. Gemeinsam bestimmen diese Merkmale den kleinsten aufgezeichneten Wert, den das Werkzeug darstellen kann.

Das folgende Beispiel verdeutlicht, wie sich diese Merkmale auf den aufgezeichneten Wert auswirken. Wenn ein Messwerkzeug auf Millimeter statt Zoll eingestellt ist, folgt der aufgezeichnete Wert diesem Einheitensystem, und wenn die Skalenteilung nur eine bestimmte Schrittweite unterstützt, sollte der Ablesewert nur die verfügbare Dezimalstelle verwenden. Die Auflösung kann beeinflussen, wie fein ein Wert abgelesen werden kann, aber sie allein bestimmt nicht die tatsächliche Genauigkeit. Zeichnen Sie nicht mehr Stellen auf, als das Werkzeug anzeigen oder unterstützen kann.

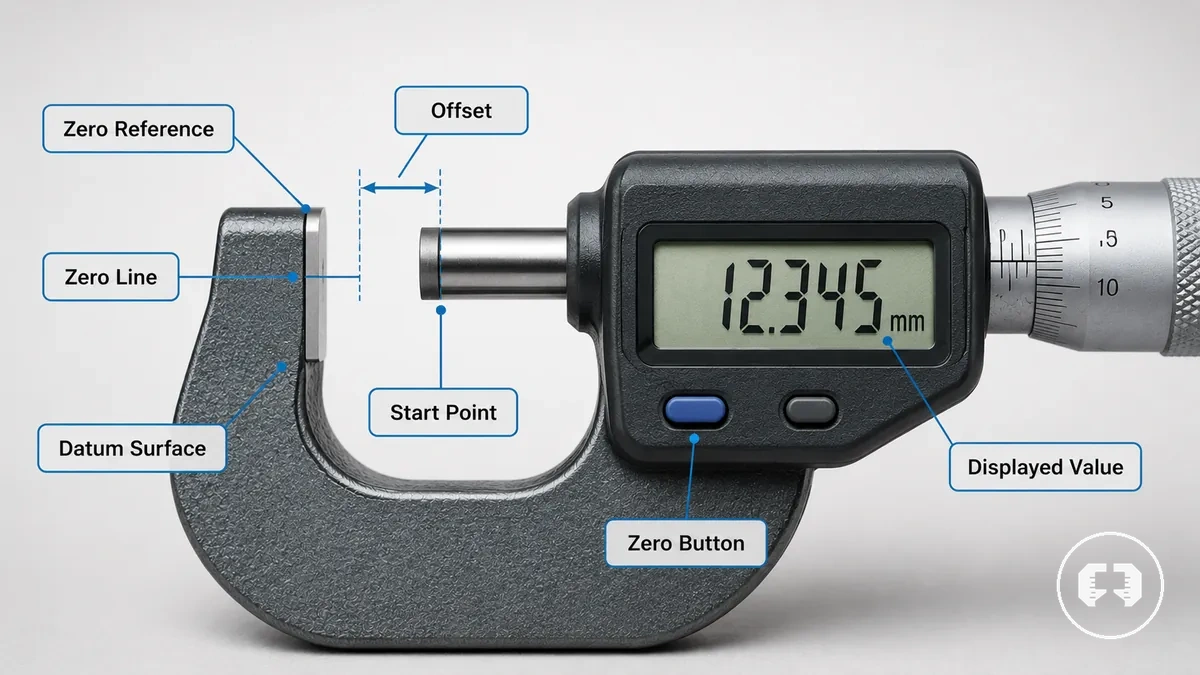

Nullreferenz und Skalenstartpunkt

Die Nullreferenz ist der Skalenstartpunkt zum Ablesen eines Messwerkzeugs. Eine Nullinie, eine Nulltaste oder eine Bezugsfläche legt den Referenzpunkt fest, von dem aus der angezeigte Wert interpretiert wird. Wenn die Nullreferenz korrekt eingestellt ist, beginnt der angezeigte Wert am vorgesehenen Startpunkt und ermöglicht einen korrekten aufgezeichneten Wert.

Ein Nullpunktversatz verändert den interpretierten Wert, da der Ablesewert nicht mehr vom vorgesehenen Referenzpunkt ausgeht. Der Versatz kann aus dem sichtbaren Nullzustand resultieren, weist aber für sich genommen nicht auf den Gesamtzustand des Messwerkzeugs hin. Die folgende Checkliste zur Nullreferenz und zum Skalenstartpunkt überprüft den sichtbaren Ablesestart, bevor ein Wert aufgezeichnet wird.

• Bestätigen Sie, dass die Nullinie oder Nullmarkierung mit dem Skalenstartpunkt übereinstimmt.
• Überprüfen Sie die Nulltaste oder die Digitalanzeige, bevor Sie den angezeigten Wert ablesen.
• Stellen Sie sicher, dass die Bezugsfläche oder der Kontaktpunkt der vorgesehene Referenzpunkt ist.
• Achten Sie auf einen sichtbaren Versatz, bevor Sie den angezeigten Wert aufzeichnen.

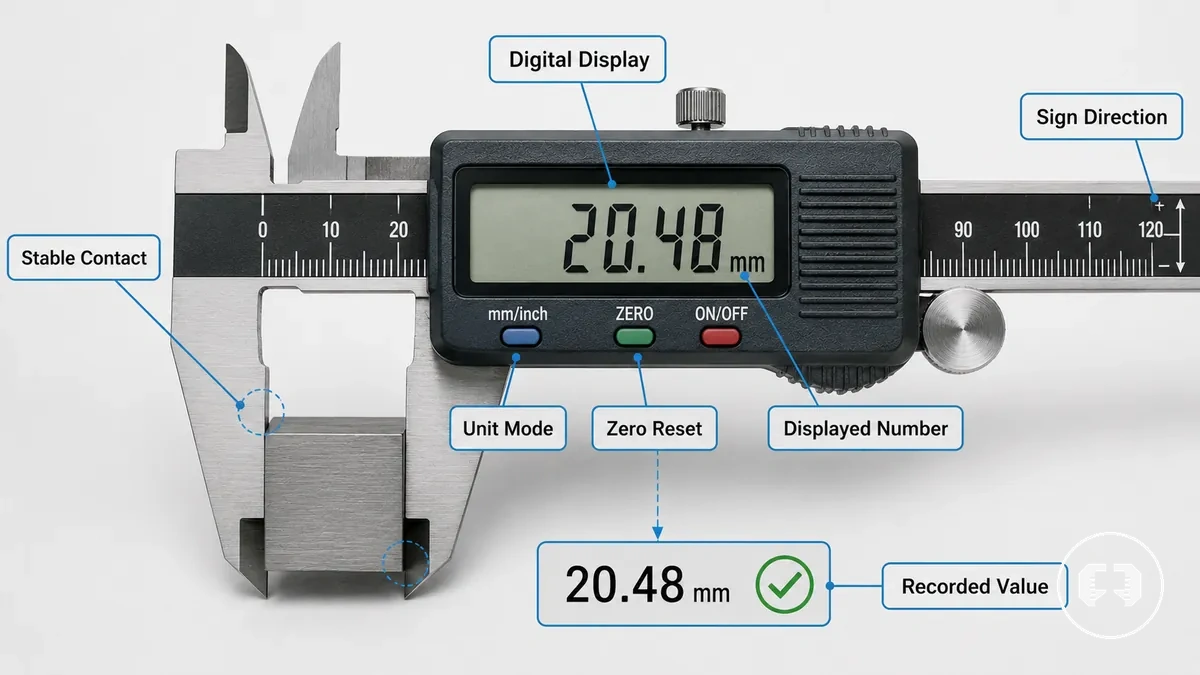

Digitale Anzeigen an Präzisionsmesswerkzeugen ablesen

Lesen Sie eine digitale Anzeige ab, indem Sie den Einheitenmodus, die Nullstellung, den stabilen Kontakt und die angezeigte Zahl bestätigen, bevor Sie den Wert aufzeichnen. Eine digitale Anzeige macht die Interpretation von Skalenstrichen überflüssig, aber die angezeigte Zahl sollte dennoch auf den korrekten Einheitenmodus, die Nullstellung und eine stabile Anzeige überprüft werden. Ein digitaler Messschieber ist ein Beispiel, aber die gleiche Ablesesequenz gilt für andere digitale Präzisionsmesswerkzeuge.

Digitale Ziffern können dennoch falsch abgelesen werden, wenn der Einheitenwechsel umschaltet, der Nullreset falsch ist oder der angezeigte Wert schwankt, weil kein stabiler Kontakt hergestellt wurde. Ein sich ändernder Bildschirmwert oder eine unerwartete Vorzeichenrichtung kann den endgültig aufgezeichneten Wert beeinflussen. Befolgen Sie die folgenden Schritte, bevor Sie die angezeigte Zahl übernehmen.

1. Bestätigen Sie den Einheitenmodus, damit die angezeigte Zahl dem vorgesehenen Messsystem entspricht.
2. Überprüfen Sie die Nullstellung oder den Nullreset, da der angezeigte Wert vom vorgesehenen Referenzpunkt ausgehen sollte.
3. Halten Sie stabilen Kontakt und warten Sie, wenn die angezeigte Zahl schwankt, da Bewegung den Ablesewert beeinflussen kann.
4. Überprüfen Sie die Vorzeichenrichtung und die angezeigten Ziffern, damit kein unerwarteter negativer Wert aufgezeichnet wird.
5. Zeichnen Sie den endgültig aufgezeichneten Wert erst auf, nachdem die angezeigte Zahl stabil bleibt und die Anzeigeprüfungen abgeschlossen sind.

Das Ablesen digitaler Anzeigen an Präzisionsmesswerkzeugen erfordert die Bestätigung der Anzeige vor der Aufzeichnung des Ergebnisses. Verwenden Sie diese Kurzcheckliste, um die sichtbare Ablesung zu überprüfen:

• Bestätigen Sie den korrekten Einheitenmodus oder Einheitenwechsel.
• Überprüfen Sie die Nullstellung oder den Nullreset.
• Stellen Sie sicher, dass die angezeigte Zahl stabil ist.
• Überprüfen Sie die Vorzeichenrichtung, bevor Sie den endgültigen Wert aufzeichnen.

Digitale Anzeigen vereinfachen das Ablesen, indem sie die Interpretation von Skalenstrichen überflüssig machen, aber Benutzer müssen dennoch Einheitenmodus, Nullstellung und Anzeigestabilität überprüfen, bevor sie einen Wert übernehmen. Für einen breiteren Vergleich von digital and analog readings gilt: Digitale Ablesungen vereinfachen die Skaleninterpretation, ohne die Notwendigkeit von Benutzerprüfungen zu beseitigen.

Anzeigewert, Einheitenmodus und Nullstellung

Überprüfen Sie den Anzeigewert, den Einheitenmodus und die Nullstellung, bevor Sie eine digitale Ablesung als gemessenen Wert übernehmen. Bestätigen Sie, dass die angezeigten Ziffern dem vorgesehenen mm- oder Zoll-Modus entsprechen und die Nullstellung korrekt ist, bevor Sie den Wert aufzeichnen.

Ein falscher Einheitenmodus oder ein Nullpunktversatz kann die Interpretation des angezeigten Werts verändern, selbst wenn der Bildschirmwert klar erscheint. Ein gehaltener Wert oder eine unerwartete Vorzeichenrichtung kann eine weitere Prüfung erfordern, bevor die aufgezeichnete Messung übernommen wird. Verwenden Sie die folgenden Prüfungen, um den Anzeigewert, den Einheitenmodus und die Nullstellung vor der Aufzeichnung eines digitalen Werts zu überprüfen.

1. Überprüfen Sie den Anzeigewert, sodass die angezeigten Ziffern die aktuelle Messung darstellen und keinen unbeabsichtigten gehaltenen Wert.
2. Bestätigen Sie, dass der Einheitenmodus auf mm oder Zoll eingestellt ist, um die Aufzeichnung des Werts im falschen Messsystem zu vermeiden.
3. Überprüfen Sie die Nullstellung oder den Nullreset, sodass der angezeigte Wert vom vorgesehenen Referenzpunkt ausgeht und nicht von einem Versatz.
4. Prüfen Sie die Vorzeichenrichtung und einen etwaigen gehaltenen Wert, da das Anzeigeverhalten vom gewählten Modus und dem aktuellen Ablesezustand abhängen kann.

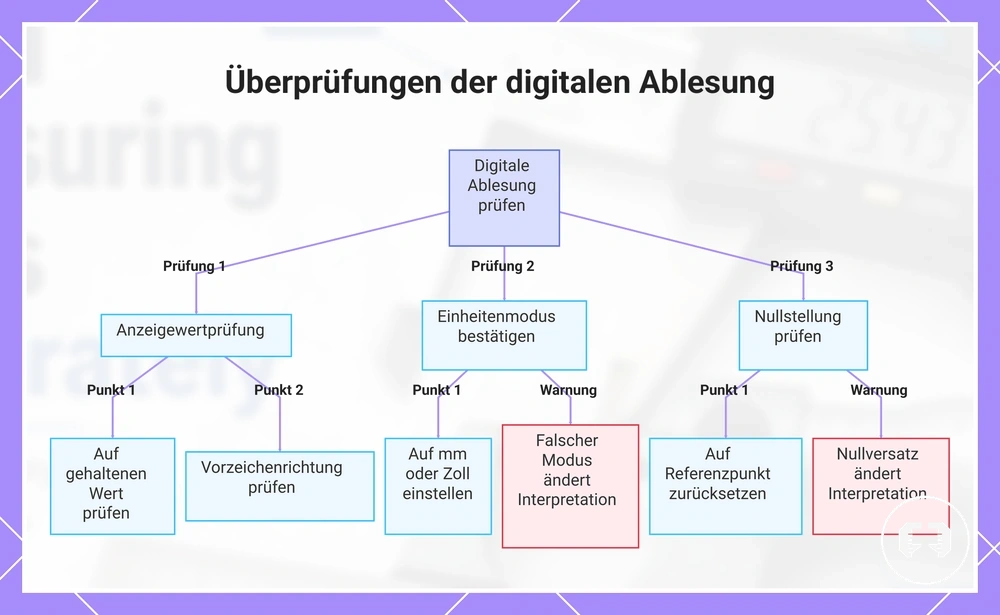

Diese Grafik zeigt die drei wichtigsten Prüfungen vor der Aufzeichnung einer digitalen Messung: Überprüfung des Anzeigewerts, Bestätigung des Einheitenmodus und Kontrolle der Nullstellung.

Stabile Ablesungen vor der Aufzeichnung des Werts

Eine schwankende Anzeige sollte nicht als aufgezeichneter Wert übernommen werden. Anpressdruck, Backenbewegung, Oberflächenanlage oder Displayflackern können dazu führen, dass sich die angezeigte Zahl ändert, bevor sie sich stabilisiert. Warten Sie auf eine stabile Ablesung, bevor Sie den Wert aufzeichnen.

Wenn sich die angezeigte Zahl ändert, während die Backenbewegung fortgesetzt wird oder die Messflächen nicht gleichmäßig anliegen, kann der instabile Wert eher die Bewegung als die Messung widerspiegeln. Eine wiederholte Bestätigung kann helfen zu überprüfen, ob sich die angezeigte Zahl unter denselben Kontaktbedingungen stabilisiert hat, aber eine stabile Ablesung unterstützt die Aufzeichnungssicherheit und beweist für sich genommen keine vollständige Messgenauigkeit.

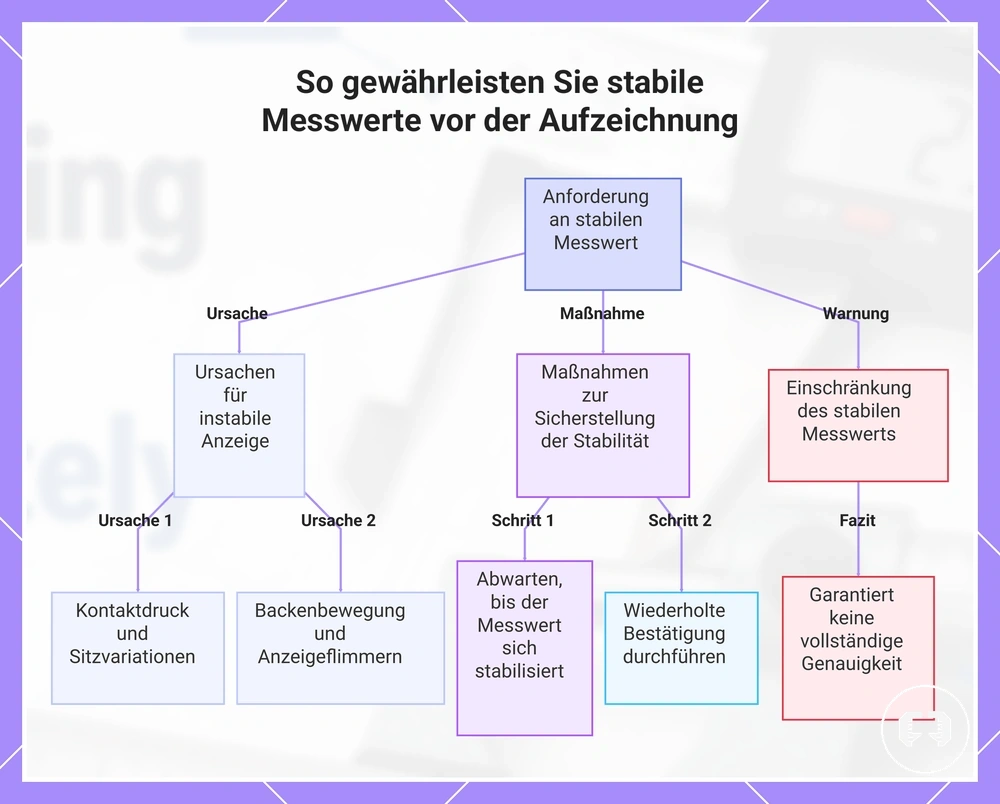

Dieses Diagramm erklärt, warum stabile Messwerte vor der Aufzeichnung einer Messung erforderlich sind, und behandelt die häufigsten Ursachen für Schwankungen, empfohlene Maßnahmen zur Erzielung von Stabilität sowie die wichtigste Einschränkung eines stabilen Messwerts.

Nonius-Skalen ablesen

Lesen Sie eine Nonius-Skala ab, indem Sie den Hauptskalenwert unmittelbar vor dem Nonius-Null nehmen und die ausgerichtete Nonius-Schrittweite addieren. Der endgültige Ablesewert ist der Hauptskalenwert plus die hinzugefügte Schrittweite, die durch den Skalenteilungswert bestimmt wird.

Die Hauptskala liefert den Startwert, während der Nonius-Null markiert, wo die Nonius-Ablesung beginnt. Finden Sie die ausgerichtete Linie, die mit einer Hauptskalenmarkierung übereinstimmt, und verwenden Sie dann den Skalenteilungswert, um die hinzugefügte Schrittweite zu bestimmen. Wenn die Linienausrichtung unklar erscheint, weil die Markierungen schwer zu unterscheiden sind oder die Skala abgenutzt ist, überprüfen Sie die Ausrichtung erneut, bevor Sie den Wert aufzeichnen.

Ein durchgerechnetes Beispiel zeigt die Methode und nicht ein festes Ergebnis. Wenn die Hauptskala 12 Einheiten vor dem Nonius-Null anzeigt und die ausgerichtete Linie gemäß dem Skalenteilungswert eine hinzugefügte Schrittweite von 0,2 Einheiten beiträgt, beträgt der endgültige Ablesewert 12,2 Einheiten.

1. Lesen Sie die Hauptskala unmittelbar vor dem Nonius-Null ab, um den Startwert zu erhalten.
2. Finden Sie die ausgerichtete Linie, die mit einer Hauptskalenmarkierung übereinstimmt.
3. Verwenden Sie den Skalenteilungswert, um die hinzugefügte Schrittweite zu bestimmen, die durch die ausgerichtete Linie dargestellt wird.
4. Addieren Sie den Startwert und die hinzugefügte Schrittweite, um den endgültigen Ablesewert zu erhalten.
5. Überprüfen Sie die Linienausrichtung erneut, wenn die Markierung mehrdeutig erscheint, bevor Sie den Wert aufzeichnen.

Ableseteil	Was zu identifizieren ist	Hinzugefügter Wert
Hauptskala	Wert vor dem Nonius-Null	Startwert
Ausgerichtete Nonius-Linie	Linie, die mit einer Hauptskalenmarkierung übereinstimmt	Hinzugefügte Schrittweite aus dem Skalenteilungswert
Endgültiger Ablesewert	Hauptskala plus hinzugefügte Schrittweite	Aufgezeichneter Wert

Hauptskalenwert vor dem Nonius-Null

Ermitteln Sie den Hauptskalenwert, indem Sie die letzte Hauptskalenmarkierung identifizieren, die der Nonius-Null passiert hat. Diese letzte Markierung liefert den Ganzzahlwert und wird zum Startwert.

Das folgende Beispiel zeigt, wie der Startwert identifiziert wird. Wenn der Nonius-Null zwischen zwei Skalenmarkierungen liegt, verwenden Sie die passierte Markierung und nicht die vorausliegende Markierung als Hauptskalenwert. Wenn der Nonius-Null schwer zu erkennen ist oder nahe an zwei Markierungen liegt, überprüfen Sie seine Position sorgfältig, bevor Sie nur den Startwert in den nächsten Schritt der Schrittweitenaddition übernehmen.

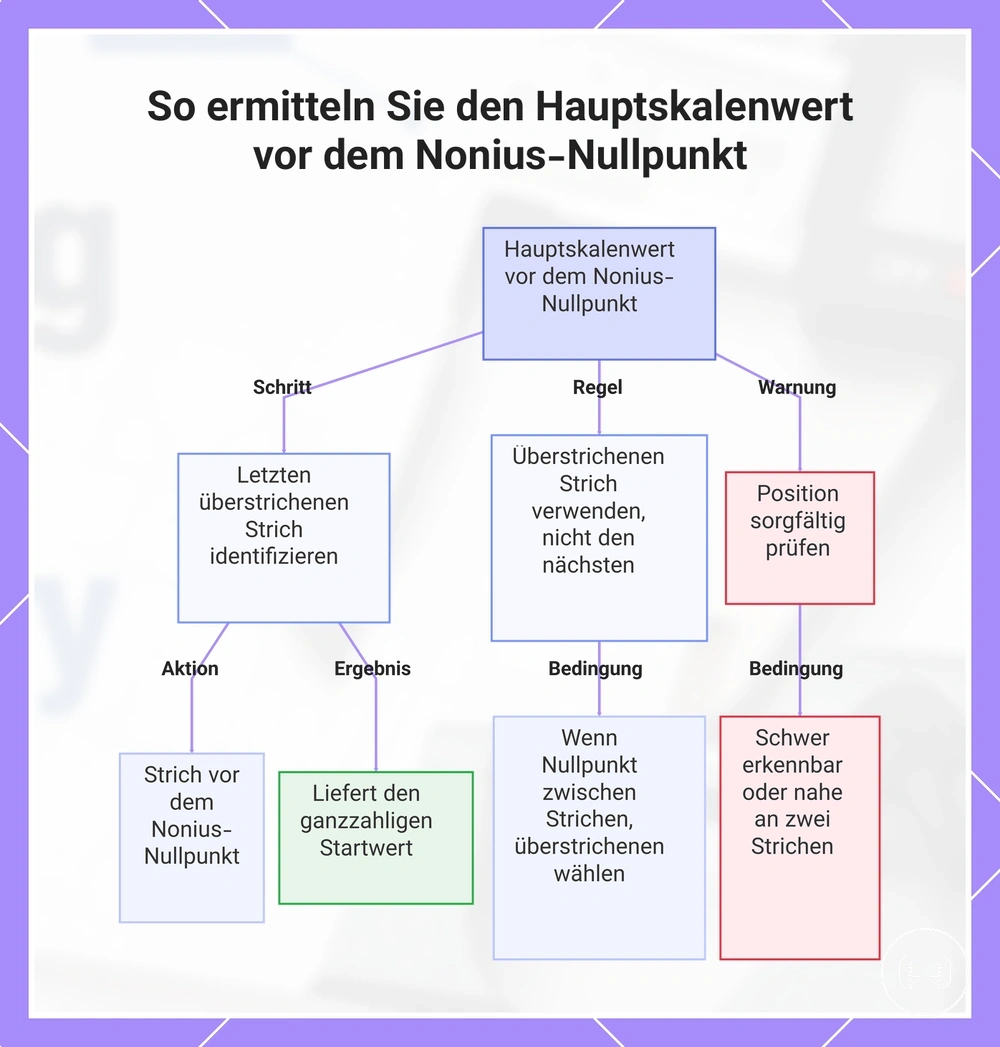

Diese Grafik zeigt die Schritte und Regeln zur Bestimmung des Hauptskalenwerts beim Ablesen einer Noniusskala, einschließlich einer Warnung zur sorgfältigen Überprüfung.

Ausgerichtete Nonius-Linie und hinzugefügte Schrittweite

Die ausgerichtete Nonius-Linie liefert die hinzugefügte Schrittweite, die mit dem Hauptskalenwert kombiniert wird. Identifizieren Sie die Liniennummer, die mit einer Hauptskalenmarkierung übereinstimmt, und verwenden Sie dann den Skalenteilungswert, um die hinzugefügte Schrittweite zu berechnen.

Die folgende Berechnung kombiniert die Liniennummer mit dem Skalenteilungswert vor der endgültigen Addition. Wenn die ausgerichtete Nonius-Linie aufgrund einer mehrdeutigen Ausrichtung oder einer abgenutzten Skala schwer zu unterscheiden ist, kann die Ablesung eine weitere sorgfältige Prüfung erfordern, bevor die Schrittweite übernommen wird.

Berechnungsbeispiel: Liniennummer 4 × Skalenteilungswert 0,1 Einheiten = hinzugefügte Schrittweite 0,4 Einheiten. Endgültige Addition: Hauptskalenwert + 0,4 Einheiten.

Mikrometer-Skalen ablesen

Lesen Sie eine Mikrometer-Skala ab, indem Sie den Hülsenwert, den Messbügelwert und einen eventuell vorhandenen Nonius-Schrittweitenwert kombinieren. Der endgültige Ablesewert ergibt sich aus der Addition der sichtbaren Werte auf der Mikrometer-Skala.

Die Hülsenskala liefert den sichtbaren Hauptwert, einschließlich etwaiger Halbschritte, wenn sie erscheinen. Die Messbügel-Strichskala liefert den nächsten Wert, und Nonius-Mikrometermarkierungen können bei Modellen, die sie enthalten, eine kleinere Schrittweite hinzufügen. Metrische und Zoll-Ausführungen können unterschiedliche Strichteilungen, Dezimalstellen und Einheitenbezeichnungen verwenden; lesen Sie daher die sichtbare Skala entsprechend der markierten Einheit ab.

Ein durchgerechnetes Beispiel zeigt, wie die sichtbaren Werte kombiniert werden. Wenn der Hülsenwert 7,5 Einheiten beträgt, der Messbügelwert 0,23 Einheiten und kein Nonius-Schrittweitenwert vorhanden ist, beträgt der endgültige Ablesewert 7,73 Einheiten. Der Skalenaufbau kann je nach Modell variieren, einschließlich metrischer und Zoll-Versionen.

1. Lesen Sie den Hülsenwert von der Hülsenskala ab, einschließlich etwaiger sichtbarer Halbschritte.
2. Lesen Sie den Messbügelwert von der ausgerichteten Messbügel-Strichskala ab.
3. Addieren Sie die Nonius-Schrittweite, falls Nonius-Mikrometermarkierungen vorhanden sind.
4. Kombinieren Sie die sichtbaren Werte, um den endgültigen Ablesewert zu erhalten.
5. Bestätigen Sie die metrische oder Zoll-Einheitenangabe, bevor Sie den Ablesewert aufzeichnen.

Mikrometer-Teil	Sichtbares Merkmal	Wertbeitrag
Hülsenskala	Hauptskala und Halbschritte	Hülsenwert
Messbügel-Strichskala	Ausgerichteter Strich	Messbügelwert
Nonius-Mikrometermarkierungen	Übereinstimmende Nonius-Linie, falls vorhanden	Nonius-Schrittweite

Hülsenwert, Messbügelwert und Nonius-Schrittweite

Kombinieren Sie den Hülsenwert, den Messbügelwert und eine eventuelle Nonius-Schrittweite, um den Gesamtablesewert zu ermitteln. Der Hülsenwert liefert den sichtbaren Basiswert, der Messbügelstrich liefert den nächsten Wert und die Nonius-Linie fügt bei Vorhandensein eine optionale Schrittweite hinzu, woraus sich der Gesamtablesewert ergibt.

Falls ein halber Hülsenwert sichtbar ist, beziehen Sie ihn ein, bevor Sie den Messbügelwert addieren. Eine Nonius-Linie trägt nur bei Mikrometer-Skalen eine optionale Schrittweite bei, die Nonius-Markierungen enthalten; Ausführungen ohne Nonius verwenden nur den Hülsenwert und den Messbügelwert. Die sichtbaren Teile von Hülse, Messbügel und Nonius werden wie unten gezeigt kombiniert.

Formelbeispiel: Hülsenwert 7 + halber Hülsenwert 0,5 + Messbügelwert 0,23 + Nonius-Schrittweite 0 = Gesamtablesewert 7,73.

Metrische und Zoll-Mikrometerablesungen

Metrische und Zoll-Mikrometerablesungen unterscheiden sich in den Skalenschrittweiten und der Dezimalstellenplatzierung. Das Einheitensystem bestimmt, wie die Strichteilungen interpretiert werden und wie der endgültige Ablesewert in der aufgezeichneten Einheit notiert wird.

Ein metrischer Mikrometer und ein Zoll-Mikrometer verwenden unterschiedliche Skalenanordnungen, daher leiten die sichtbaren Strichteilungen und die Dezimalstellenplatzierung das Ableseschema. Lesen Sie den Wert entsprechend dem markierten Einheitensystem ab und führen Sie den endgültigen Ablesewert in derselben aufgezeichneten Einheit.

Einheitensystem	Ablesemerkmal	Aufzeichnungsformat
Metrischer Mikrometer	Metrische Strichteilungen und Dezimalstellenplatzierung	Endgültiger Ablesewert in der metrischen Einheit aufgezeichnet
Zoll-Mikrometer	Zoll-Strichteilungen und Skalenschrittweiten	Endgültiger Ablesewert in der Zoll-Einheit aufgezeichnet

Messuhren ablesen

Lesen Sie eine Messuhr ab, indem Sie die Zeigerbewegung vom gewählten Nullpunkt aus verfolgen. Der Messuhrablesewert stellt die Bewegung von diesem Referenzpunkt dar und wird durch die Zeigerposition, die Skalenteilung, die Richtung und die Umdrehungszahl bestimmt.

Die Richtung der Zeigerbewegung bestimmt, ob der angezeigte Wert vom gewählten Nullpunkt aus zu- oder abnimmt. Wenn die Messuhr eine kleine Umdrehungszahlscheibe enthält, trägt die Umdrehungszahl zur Gesamtauslenkung bei. Vor dem Ablesen kann eine Vorspannung verwendet werden, und eine kontinuierliche Bewegung sollte sich in eine wiederholbare Ablesung beruhigen, bevor der Wert aufgezeichnet wird.

Wenn die Messuhrfläche Bewegungen in beide Richtungen unterstützt, kann eine Zeigerbewegung im Uhrzeigersinn oder gegen den Uhrzeigersinn je nach Zifferblattanordnung eine positive oder negative Bewegung darstellen. Interpretieren Sie die angezeigte Richtung, bevor Sie die Bewegung aufzeichnen, und behalten Sie Aufbau und Ausrichtung außerhalb des Umfangs des Ablesens der Messuhr.

1. Bestätigen Sie den gewählten Nullpunkt oder die Vorspannung, bevor Sie den Messuhrablesewert interpretieren.
2. Lesen Sie die Zeigerbewegung über die Skalenteilungen ab, um den Bewegungswert zu bestimmen.
3. Identifizieren Sie die Richtung der Zeigerbewegung relativ zum gewählten Nullpunkt.
4. Beziehen Sie die Umdrehungszahl von der kleinen Scheibe ein, wenn vorhanden.
5. Zeichnen Sie den Wert auf, nachdem sich die kontinuierliche Bewegung in eine wiederholbare Ablesung beruhigt hat.

Checkliste:

• Gewählter Nullpunkt oder Vorspannung bestätigt
• Zeigerbewegung stimmt mit den Skalenteilungen überein
• Richtung korrekt interpretiert
• Umdrehungszahl bei Vorhandensein einbezogen
• Kontinuierliche Bewegung vor der Aufzeichnung beruhigt

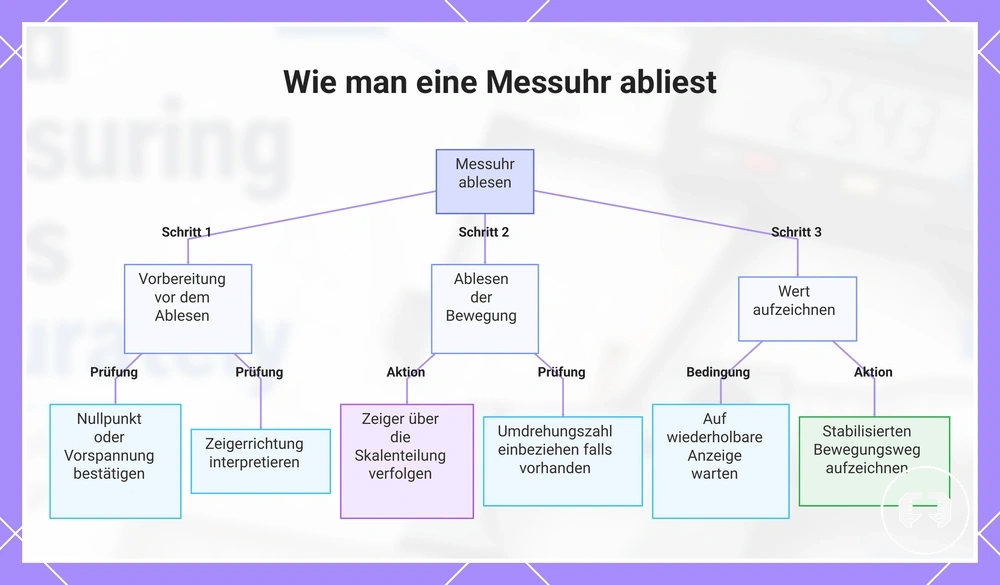

Dieses Diagramm zeigt die wichtigsten Schritte und Prüfungen zum Ablesen einer Messuhr, von der Nullpunktbestätigung bis zur Aufzeichnung des stabilen Werts.

Skalenteilung, Zeigerrichtung und Umdrehungszahl

Skalenteilung, Zeigerrichtung und Umdrehungszahl ergeben zusammen den Bewegungswert. Die Skalenteilungsgröße gibt den Wert jeder Skalenteilung an, die Bewegungsrichtung zeigt, ob die Bewegung positiv oder negativ ist, und die kleine Umdrehungszahlscheibe kann eine Gesamtauslenkung hinzufügen, die über einen einzelnen Zeigerdurchlauf hinausgeht.

Wenn der Zeiger eine volle Umdrehung in positiver Richtung zurücklegt und dann über weitere Skalenteilungen hinausläuft, werden die Umdrehungszahl und die Skalenteilungen als Gesamtauslenkung kombiniert. Wenn die Konvention der Zeigerrichtung oder die kleine Umdrehungszahlscheibe unklar ist, überprüfen Sie die sichtbaren Hinweise auf dem Zifferblatt erneut, bevor Sie den Bewegungswert übernehmen.

Durchgerechnetes Beispiel: Skalenteilungsgröße × gezählte Skalenteilungen + Anzahl der kleinen Umdrehungszahlscheibe = Gesamtauslenkung, wobei das Vorzeichen durch die Zeigerrichtung bestimmt wird.

Kontinuierliche und ausbalancierte Messuhrablesungen

Kontinuierliche Zeigerbewegung und ausbalancierte Ablesungen beschreiben, wie eine Messuhr die Bewegung um eine Nullpunkt-Mitte anzeigt. Die kontinuierliche Zeigerbewegung folgt der sichtbaren Positionsänderung, während ausbalancierte Ablesungen die Bewegung auf beiden Seiten des Nullpunkts anzeigen. Die Zeigerposition wird relativ zur Nullpunkt-Mitte interpretiert, um den aufgezeichneten Wert zu ermitteln.

Wenn der Zeiger in den Plusbereich wandert und dann in den Minusbereich übergeht, lesen Sie die Bewegung gemäß der markierten Richtung auf der Nullpunkt-Mitte ab. Hin- und Herbewegung mit geringem Nadelschlag kann dennoch zu einer wiederholbaren Rückkehr zum Nullpunkt führen, aber anhaltende Instabilität kann die Sicherheit des aufgezeichneten Werts beeinträchtigen.

Kombination von Skalenteilen zur endgültigen Messung

Die endgültige Messung entsteht durch die Kombination aller sichtbaren Skalenteile und die Aufzeichnung des Werts mit der Werkzeugauflösung. Lesen Sie die ganzen Einheiten ab, addieren Sie die Schrittweiten, bestätigen Sie die Einheitenbezeichnung und halten Sie den aufgezeichneten Wert innerhalb der Skalenteile zuzüglich Auflösung.

Skalenteile dienen als Prüfungen von Einheit, Attribut und Wert, bevor eine Zahl aufgezeichnet wird. Ganze Einheiten liefern den Basiswert, Schrittweiten addieren die kleineren ablesbaren Teile, die Dezimalstellenplatzierung steuert, wie der kombinierte Wert geschrieben wird, und die Einheitenbezeichnung definiert die Messeinheit. Die Rundungsregel sollte der Werkzeugauflösung folgen, sodass die letzte zuverlässige Ziffer nicht überschätzt wird. Wenn mehrdeutige Markierungen Unsicherheit erzeugen, sollte der aufgezeichnete Wert qualifiziert bleiben oder vor der Verwendung erneut geprüft werden.

Die Kombination von Skalenteilen zur endgültigen Messung ordnet sichtbare Skalenteile einem aufgezeichneten Wert zu. Dieselbe gemeinsame Logik gilt für digitale, Nonius-, Mikrometer- und Messuhrablesungen, da jede Methode sichtbare Hinweise in eine kombinierte Ablesung umwandelt, die einheitlich aufgezeichnet werden sollte.

Werkzeug- oder Skalenteil	Identifizierter Wert	Auswirkung auf die endgültige Messung
Ganzzahlwert	Sichtbarer Hauptbasiswert	Beginnt die endgültige Messung
Hinzugefügte Schrittweite	Kleinerer ablesbarer Skalenteil	Fügt den ganzen Einheiten Details hinzu
Einheitenbezeichnung	Markierte Messeinheit	Steuert Dezimalstellenplatzierung und aufgezeichnete Einheit
Rundungsbedingung	Werkzeugauflösung oder mehrdeutige Markierungen	Begrenzt die letzte zuverlässige Ziffer

Diese gemeinsame Ableselogik unterstützt das Messwerkzeuge richtig anwenden, da der aufgezeichnete Wert aus sichtbaren Skalenteilen, Einheitenkontrolle und der Werkzeugauflösung stammen sollte und nicht aus geschätzten zusätzlichen Ziffern.

Leichter ablesbare Beispiele können hilfreich sein, wenn die Markierungen, die Anzeige oder die Zeigerposition schwer zu interpretieren sind, aber dieselben Aufzeichnungskriterien gelten weiterhin. Vergleichen Sie den sichtbaren Wert, die Einheitenbezeichnung und die Auflösung, bevor Sie die endgültige Messung übernehmen.

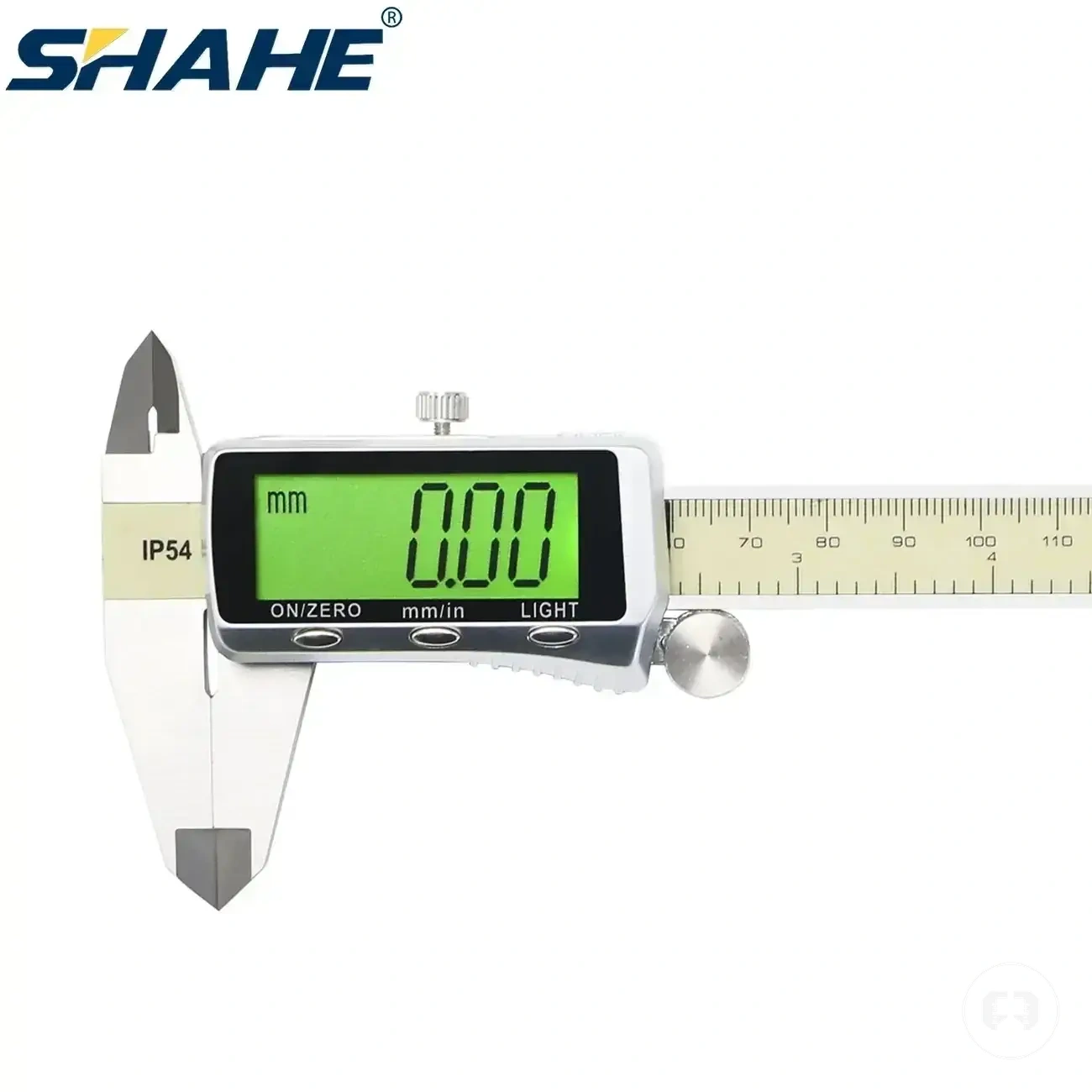

Hier findest du Produktbeispiele, die den Vergleich erleichtern können. Prüfe vor dem Kauf immer die Kompatibilitätskriterien, die wichtigsten Eigenschaften und die Produktdetails.

Ganze Einheiten, Dezimalstellen und endgültiger Wert

Kombinieren Sie die ganzen Einheiten und die Dezimalstellen, um einen endgültigen Wert zu erhalten. Beginnen Sie mit der Basiseinheit, addieren Sie die dezimale Schrittweite und zeichnen Sie die endgültige Zahl mit der korrekten Einheitenbezeichnung auf, sodass der endgültige Wert die kombinierte Ablesung widerspiegelt.

Wenn eine Dezimalstelle klar identifiziert ist, kombinieren Sie sie mit der Basiseinheit, bevor Sie den Ablesewert aufzeichnen. Die folgende Berechnung zeigt, welche Werte kombiniert werden: Basiseinheit 12 + dezimale Schrittweite 0,3 = endgültige Zahl 12,3. Wenn die Dezimalstelle oder die Einheitenbezeichnung unklar ist, weil eine Markierung mehrdeutig ist, kann die aufgezeichnete Summe eine Bestätigung erfordern, bevor der endgültige Wert mit der angegebenen Einheitenbezeichnung übernommen wird.

Rundung des Ablesewerts auf die Werkzeugauflösung

Die Rundung sollte mit der Werkzeugauflösung oder dem Skalenteilungswert übereinstimmen, den die Skala vernünftigerweise anzeigen oder markieren kann. Der aufgezeichnete Wert sollte bei der letzten zuverlässigen Ziffer enden.

Eine unsichere Markierung kann die letzte Ziffer unklar machen, insbesondere wenn sich der Zeiger, die Linie oder die Anzeige zwischen lesbaren Positionen befindet. Die Rundung schützt die Klarheit des aufgezeichneten Werts, verbessert jedoch nicht die physikalische Genauigkeit der Messung. Verwenden Sie die folgende Checkliste, um das Aufzeichnungsformat einheitlich zu halten.

• Runden Sie entsprechend der Werkzeugauflösung oder dem Skalenteilungswert.
• Zeichnen Sie nur bis zur letzten zuverlässigen Ziffer auf.
• Qualifizieren oder überprüfen Sie den Wert erneut, wenn eine unsichere Markierung die Dezimalstelle beeinflusst.
• Verwenden Sie ein einheitliches Aufzeichnungsformat für wiederholte Ablesungen mit demselben Werkzeug.
• Verwenden Sie resolution and tolerance basics, um die Aufzeichnungspräzision von Toleranzentscheidungen zu trennen.

Ablesefehler, die Präzisionsmessungen verfälschen

Ablesefehler treten auf, wenn der aufgezeichnete Wert nicht mit der Skala, der Anzeige, der Nullreferenz oder der Sichtbedingung übereinstimmt. Diese Ablesefehler können Präzisionsmessungen verfälschen, da der aufgezeichnete Wert nicht mehr widerspiegelt, was die Skala oder Anzeige unter der aktuellen Sichtbedingung anzeigen soll.

Parallaxe kann die scheinbare Linienposition verschieben, wenn sich der Betrachtungswinkel ändert, Fehlausrichtung kann die Ablesung an der falschen Bezugsmarke platzieren, und Nullpunktversatz kann den Startpunkt vor Messbeginn verschieben. Einheitenverwechslung, Rundungsfehler, instabile Anzeigen sowie abgenutzte oder unklare Markierungen können ebenfalls den aufgezeichneten Wert beeinflussen. Die resultierende Auswirkung auf die Messung hängt davon ab, welche Ablesebedingung vorliegt.

Ablesefehler, die Präzisionsmessungen verfälschen, können überprüft werden, indem die sichtbaren Ablesebedingungen mit dem aufgezeichneten Wert verglichen werden. Die folgende Checkliste hilft zu identifizieren, welche Ablesebedingung die endgültige Messung beeinflusst haben könnte.

• Parallaxe: Ein veränderter Betrachtungswinkel kann die scheinbare Linienposition verschieben und zu einem falschen Ablesewert führen.
• Fehlausrichtung: Das Ablesen an der falschen Bezugsmarke kann den aufgezeichneten Wert beeinflussen.
• Nullpunktversatz: Ein sichtbarer Nullpunktunterschied vor der Messung kann den endgültigen Ablesewert verschieben.
• Einheitenverwechslung: Eine falsche Einheitenbezeichnung kann die Interpretation des aufgezeichneten Werts beeinflussen.
• Instabile Anzeigen: Flackernde Ziffern können eine wiederholte Ablesung erfordern, bevor der Wert aufgezeichnet wird.
• Abgenutzte oder unklare Markierungen: Schwer lesbare Strichteilungen können eine qualifizierte Ablesung oder eine weitere Sichtprüfung erfordern.
• Rundungsfehler: Das Aufzeichnen über die ablesbare Genauigkeit hinaus kann den gemeldeten Messwert beeinflussen.

Kleine Ablesefehler können einen aufgezeichneten Wert beeinflussen, ohne unbedingt auf ein größeres Problem mit dem Messwerkzeug hinzuweisen. Weiterführende Hinweise zu Ablesefehler und Messfehler finden Sie auf der entsprechenden Fehlerseite.

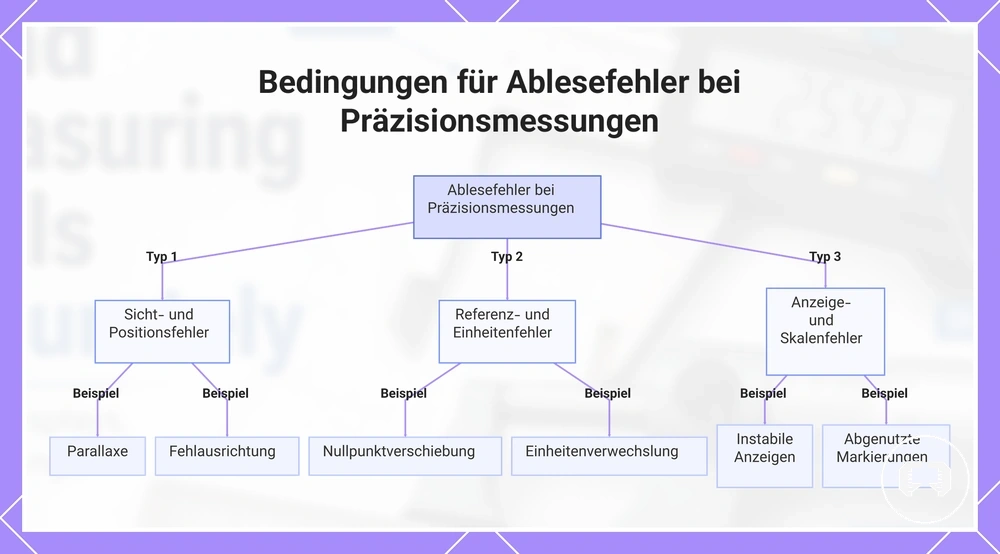

Dieses Diagramm zeigt die häufigsten Bedingungen für Ablesefehler, die Präzisionsmessungen verfälschen können, gruppiert in drei Kategorien zur einfachen Identifizierung und Prüfung.

Parallaxe, Linienausrichtung und Betrachtungswinkel

Parallaxe tritt auf, wenn sich der Betrachtungswinkel ändert und die sichtbare Ablesung von der wahren Skalenausrichtung abweicht. Eine Änderung der Augenposition kann die scheinbare Markierungs- oder Zeigerposition verändern, daher sollte die Linienausrichtung von einer ausgerichteten Betrachtungsposition aus beurteilt werden, um visuelle Ableseverzerrungen zu reduzieren.

Beispielsweise kann ein Zeiger von der Seite betrachtet mit einer Skalenlinie übereinstimmen, während er bei direkter Betrachtung von vorne auf eine andere Markierung zeigt. Bei einer Skala mit Spiegel kann das Ausrichten des Zeigers mit seinem Spiegelbild helfen, die korrekte Augenposition zu finden, während Skalen ohne Spiegel auf eine sorgfältige ausgerichtete Betrachtung als Kontrolle angewiesen sind.

Nullpunktversatz, Einheitenverwechslung und instabile Ablesungen

Nullpunktversatz, Einheitenverwechslung und instabile Ablesungen können eine falsche aufgezeichnete Messung erzeugen, bevor der Wert aufgezeichnet wird. Ein von Null abweichender Start verändert den Referenzpunkt, ein falscher Einheitenmodus wechselt zwischen mm und Zoll, und ein schwankender Wert kann das Vertrauen in die aufgezeichnete Messung verringern.

Diese Bedingungen treten normalerweise vor der Aufzeichnung auf und sollten lokal überprüft werden, anstatt als Beweis für ein umfassenderes Messproblem behandelt zu werden. Ein von Null abweichender Start, eine mm- oder Zoll-Diskrepanz, eine unerwartete Vorzeichenrichtung oder ein instabiler Wert können auf einen Ablesefehler hinweisen; verwenden Sie daher die folgende Checkliste, bevor Sie den aufgezeichneten Wert übernehmen.

• Nullpunktversatz: Ein von Null abweichender Start kann die aufgezeichnete Messung von der vorgesehenen Referenz verschieben.
• Einheitenverwechslung: Bestätigen Sie, dass die Anzeige auf mm oder Zoll eingestellt ist, um die Aufzeichnung des falschen Einheitenmodus zu vermeiden.
• Instabile Ablesungen: Ein schwankender Wert kann eine Bedingung für eine Wiederholungsprüfung erfordern, bevor aufgezeichnet wird.
• Vorzeichenrichtung: Prüfen Sie, ob das angezeigte positive oder negative Vorzeichen mit der erwarteten Ableserichtung übereinstimmt.
• Wiederholungsprüfbedingung: Wiederholen Sie die Ablesung, wenn der von Null abweichende Start, der falsche Einheitenmodus, der schwankende Wert oder die Vorzeichenrichtung unsicher bleibt.
