Cómo leer herramientas de medición de precisión con exactitud

Leer herramientas de medición de precisión con exactitud comienza por verificar la escala o la pantalla antes de registrar la medición. El valor debe tomarse solo después de que el punto cero, la unidad, la resolución y la condición de lectura visible estén claros.

Las herramientas de medición de precisión son instrumentos de medición que muestran una medición a través de una escala marcada, una pantalla digital, el movimiento de una aguja o partes de escala combinadas. Esta página explica cómo leer el valor mostrado; no verifica la calibración ni selecciona una herramienta para una tarea.

La confusión suele comenzar porque un vernier, un micrómetro, un comparador de carátula y un calibrador digital no presentan el valor de lectura de la misma manera. Un vernier usa una escala principal y una línea alineada, un micrómetro usa graduaciones en el manguito y el tambor, un comparador de carátula usa el movimiento de la aguja y el conteo de revoluciones, y un calibrador digital muestra un valor en pantalla que aún depende del modo de unidad y del ajuste de cero.

Las comprobaciones básicas de lectura organizan lo que debe verificarse antes de que el valor final se convierta en una medición registrada:

• Verificar si el valor proviene de una escala, una pantalla, una aguja o partes de escala combinadas.
• Confirmar el punto cero o la referencia de inicio antes de interpretar la lectura.
• Verificar la unidad para que la medición registrada no se mezcle entre sistemas de unidades.
• Usar la resolución de la herramienta para decidir el último dígito fiable.
• Registrar el valor solo cuando la lectura visible parezca lo suficientemente estable para el diseño y la condición de la herramienta.

El método exacto de lectura puede variar según la disposición de la escala, el sistema de unidades, el ángulo de visión y el estado de la herramienta, de modo que el siguiente paso es comprender los conceptos básicos de la escala antes de pasar a las lecturas digitales, de vernier, de micrómetro y de comparador.

Conceptos básicos de la escala de medición para lecturas precisas

Los conceptos básicos de la escala de medición comienzan por entender cómo un instrumento de medición presenta un valor a través de las características de su escala. La lectura precisa de la escala depende de interpretar el valor mostrado usando la escala, la unidad, la referencia cero y la resolución correctas antes de crear una medición registrada. Esta sección explica esos atributos sin verificar si el instrumento en sí está calibrado.

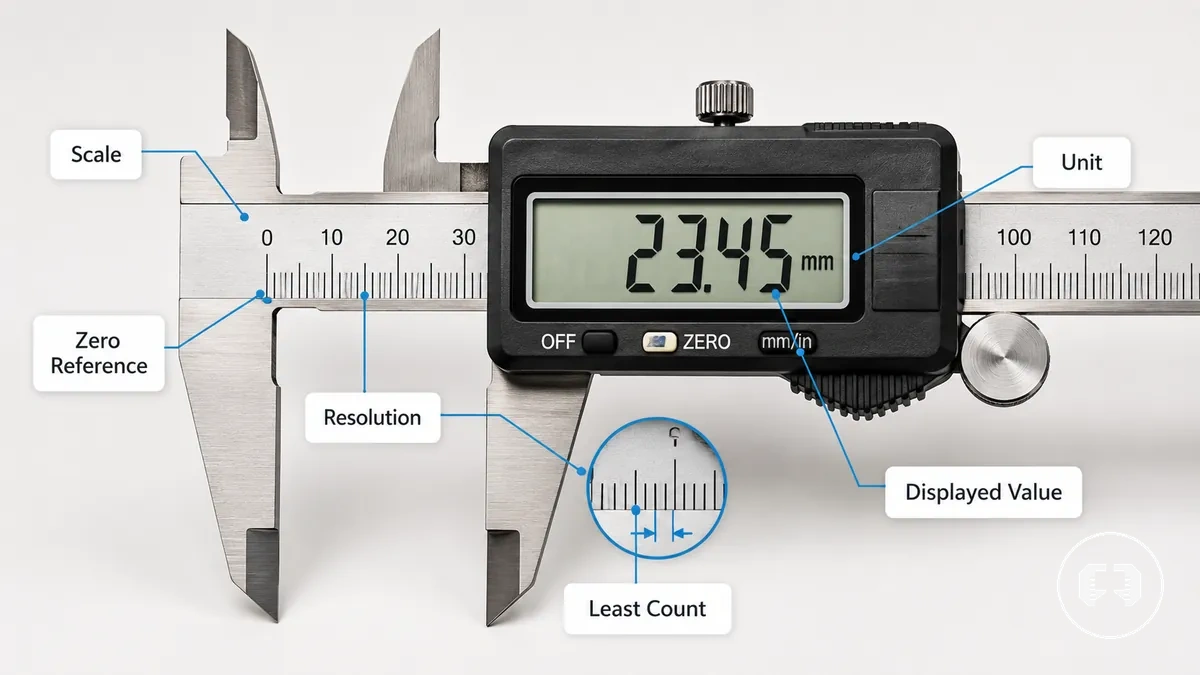

Las marcas visibles de la escala, las unidades, la referencia cero y la resolución determinan cómo el valor mostrado se convierte en una medición registrada. El ejemplo anotado a continuación resalta estas características antes de pasar a los métodos de lectura específicos de cada instrumento.

Cada característica de la escala de medición afecta directamente a la medición registrada. La unidad identifica el sistema de medición, la referencia cero establece el punto de partida, la división mínima y el incremento definen la división legible más pequeña, y el valor mostrado se interpreta según esas características de la escala. Esta explicación complementa la precision measuring tools guide y se centra en leer un valor en lugar de verificar la calibración.

Leer mal la unidad, la referencia cero, el incremento, el lugar decimal o la división más pequeña puede producir una medición registrada incorrecta incluso cuando el valor mostrado parece claro. La resolución describe el cambio legible más pequeño, mientras que los resolution and tolerance basics explican por qué la resolución de lectura no debe confundirse con la tolerancia. Los conceptos básicos de la escala de medición para lecturas precisas se pueden revisar con la lista de verificación a continuación antes de registrar un valor.

• Verificar que la escala de medición use la unidad prevista.
• Revisar la referencia cero antes de tomar la lectura de la escala.
• Identificar la división mínima o la división más pequeña entre las marcas de la escala.
• Leer el valor mostrado usando el incremento y el lugar decimal correctos.
• Registrar el valor final solo después de confirmar que las características de la escala coinciden con la lectura visible.

Unidades, resolución y división mínima

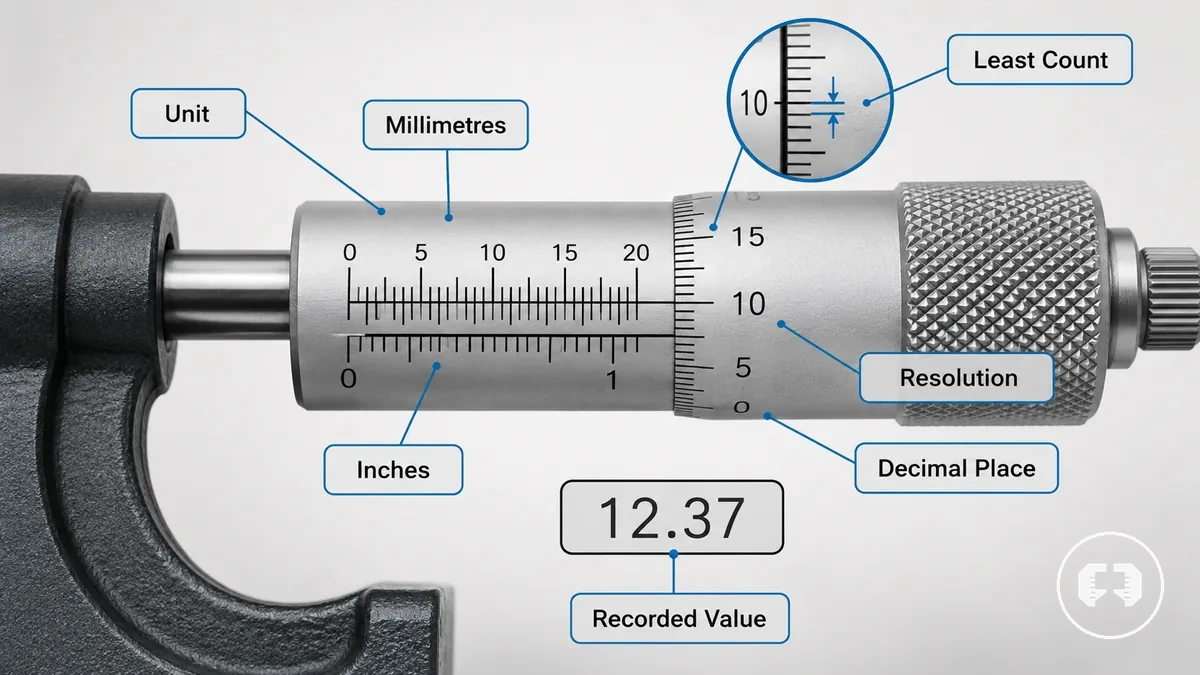

La unidad, la resolución y la división mínima determinan el valor más pequeño que se puede registrar con un instrumento de medición. La unidad define si la lectura se expresa en milímetros o pulgadas, mientras que la resolución y la división mínima definen el tamaño de incremento legible más pequeño y el lugar decimal disponible. En conjunto, estos atributos determinan el valor registrado más pequeño que el instrumento puede representar.

El siguiente ejemplo aclara cómo estos atributos afectan el valor registrado. Si un instrumento de medición está configurado en milímetros en lugar de pulgadas, el valor registrado sigue ese sistema de unidades, y si la división mínima solo admite un tamaño de incremento en particular, el valor de la lectura debe usar solo el lugar decimal disponible. La resolución puede influir en la precisión con la que se puede leer un valor, pero por sí sola no establece la exactitud en el mundo real. No registre más dígitos de los que el instrumento puede mostrar o admitir.

Referencia cero y punto de inicio de la escala

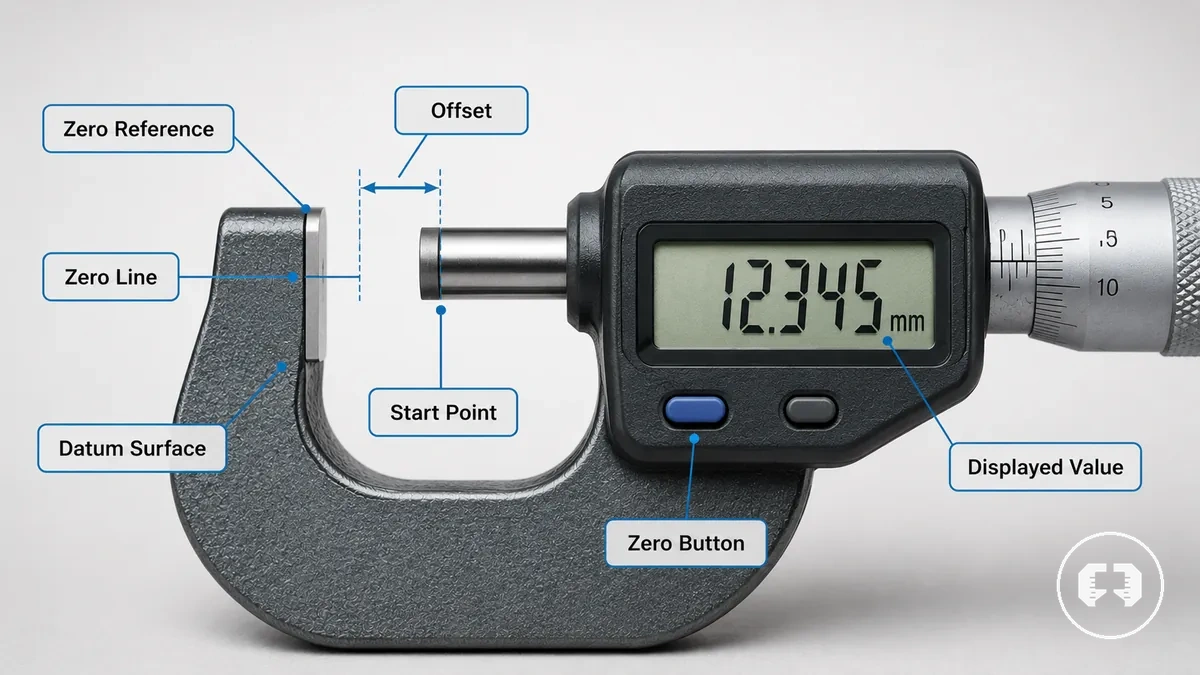

La referencia cero es el punto de inicio de la escala para leer un instrumento de medición. Una línea de cero, un botón de cero o una superficie de referencia establecen el punto de referencia a partir del cual se interpreta el valor mostrado. Cuando la referencia cero se establece correctamente, el valor mostrado comienza desde el punto de inicio previsto y respalda un valor registrado correcto.

Un desplazamiento del cero cambia el valor interpretado porque la lectura ya no comienza desde el punto de referencia previsto. El desplazamiento puede ser el resultado de la condición visible del cero, pero por sí mismo no indica el estado general del instrumento de medición. La siguiente lista de verificación de referencia cero y punto de inicio de la escala verifica el inicio de la lectura visible antes de registrar un valor.

• Confirmar que la línea de cero o la marca de cero coincidan con el punto de inicio de la escala.
• Revisar el botón de cero o la pantalla digital antes de leer el valor mostrado.
• Verificar que la superficie de referencia o el punto de contacto sea el punto de referencia previsto.
• Buscar un desplazamiento visible antes de registrar el valor mostrado.

Lectura de pantallas digitales en instrumentos de medición de precisión

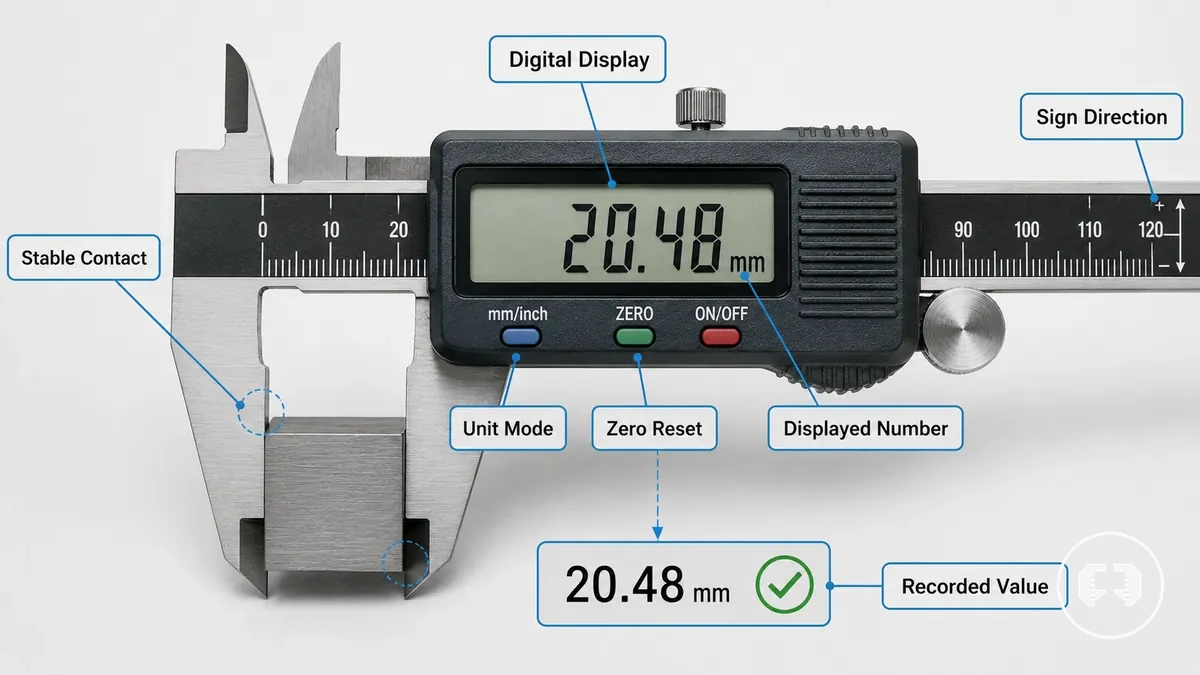

Lea una pantalla digital confirmando el modo de unidad, el ajuste de cero, el contacto estable y el número mostrado antes de registrar el valor. Una pantalla digital elimina la necesidad de interpretar líneas de escala, pero el número mostrado aún debe verificarse para el modo de unidad correcto, el ajuste de cero y una pantalla estable. Un calibrador digital es un ejemplo, pero la misma secuencia de lectura se aplica a otros instrumentos de medición de precisión digitales.

Los dígitos digitales aún pueden leerse mal si el botón de cambio de unidad cambia, el reinicio de cero es incorrecto o el valor mostrado fluctúa porque no se ha alcanzado un contacto estable. Un valor de pantalla cambiante o una dirección de signo inesperada pueden afectar el valor final registrado. Siga los pasos a continuación antes de aceptar el número mostrado.

1. Confirmar el modo de unidad para que el número mostrado coincida con el sistema de medición previsto.
2. Revisar el ajuste de cero o el reinicio de cero porque el valor mostrado debe comenzar desde el punto de referencia previsto.
3. Mantener un contacto estable y esperar si el número mostrado fluctúa, ya que el movimiento puede afectar la lectura.
4. Verificar la dirección del signo y los dígitos mostrados para que no se registre una lectura negativa inesperada.
5. Registrar el valor final registrado solo después de que el número mostrado permanezca estable y las comprobaciones de la pantalla estén completas.

La lectura de pantallas digitales en instrumentos de medición de precisión requiere confirmar la pantalla antes de registrar el resultado. Use esta lista de verificación rápida para verificar la lectura visible:

• Confirmar el modo de unidad o el cambio de unidad correctos.
• Verificar el ajuste de cero o el reinicio de cero.
• Asegurarse de que el número mostrado sea estable.
• Revisar la dirección del signo antes de registrar el valor final.

Las pantallas digitales simplifican la lectura al eliminar la interpretación de líneas de escala, pero los usuarios aún deben verificar el modo de unidad, el ajuste de cero y la estabilidad de la pantalla antes de aceptar un valor. Para una comparación más amplia de las digital and analog readings, recuerde que las pantallas digitales simplifican la interpretación de la escala sin eliminar la necesidad de comprobaciones por parte del usuario.

Valor en pantalla, modo de unidad y ajuste de cero

Verifique el valor en pantalla, el modo de unidad y el ajuste de cero antes de aceptar una lectura digital como la medición registrada. Confirme que los dígitos mostrados coinciden con el modo mm o pulgadas previsto y que el ajuste de cero es correcto antes de registrar el valor.

Un modo de unidad incorrecto o un desplazamiento de cero pueden cambiar cómo se interpreta el valor mostrado incluso cuando el valor en pantalla parece claro. Un valor retenido o una dirección de signo inesperada pueden requerir otra verificación antes de aceptar la medición registrada. Use las siguientes comprobaciones para verificar el valor en pantalla, el modo de unidad y el ajuste de cero antes de registrar un valor digital.

1. Verifique el valor en pantalla para que los dígitos mostrados representen la medición actual en lugar de un valor retenido no deseado.
2. Confirme que el modo de unidad esté configurado en mm o inch para evitar registrar el valor en el sistema de medición incorrecto.
3. Revise el ajuste de cero o el reinicio de cero para que el valor mostrado comience desde el punto de referencia previsto en lugar de un desplazamiento.
4. Revise la dirección del signo y cualquier valor retenido porque el comportamiento de la pantalla puede depender del modo seleccionado y del estado de lectura actual.

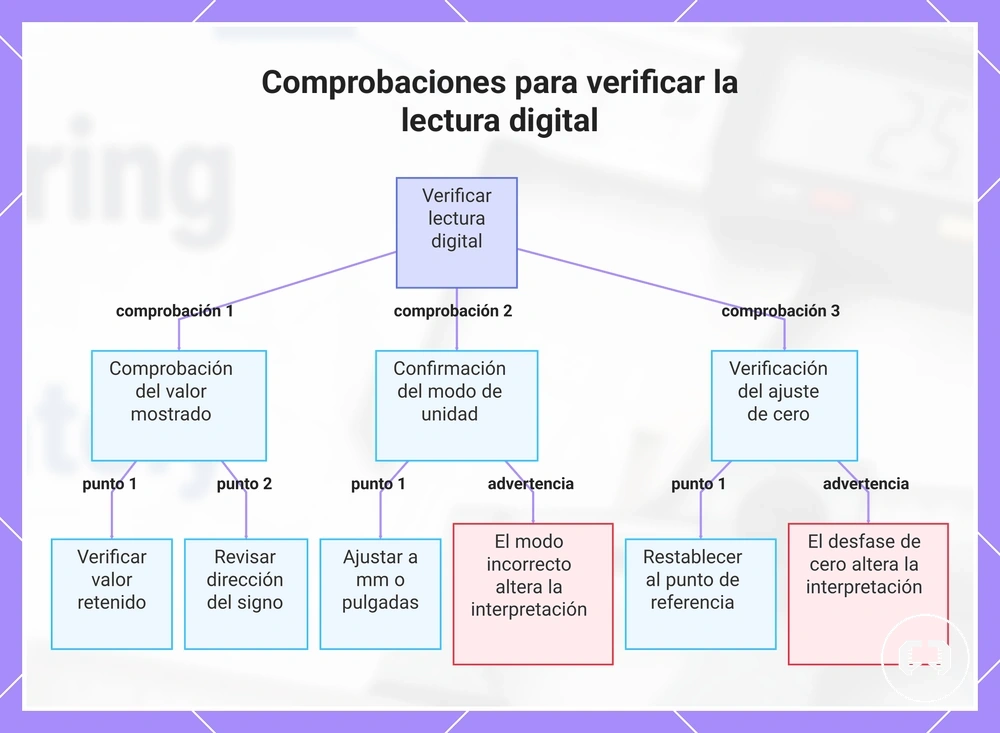

Este gráfico muestra las tres comprobaciones principales que deben realizarse antes de registrar una medición digital: verificar el valor mostrado, confirmar el modo de unidad y comprobar el ajuste de cero.

Lecturas estables antes de registrar el valor

Una pantalla fluctuante no debe aceptarse como el valor registrado. La presión de contacto, el movimiento de las mordazas, el asentamiento de la superficie o el parpadeo de la pantalla pueden hacer que el número mostrado cambie antes de estabilizarse. Espere a que la lectura sea estable antes de registrar el valor.

Si el número mostrado cambia mientras el movimiento de las mordazas continúa o las superficies de medición no se han asentado de manera uniforme, el valor inestable puede reflejar movimiento en lugar de la medición. Una confirmación repetida puede ayudar a verificar que el número mostrado se ha estabilizado bajo las mismas condiciones de contacto, pero una lectura estable respalda la confianza en el registro y no demuestra por sí sola la exactitud completa de la medición.

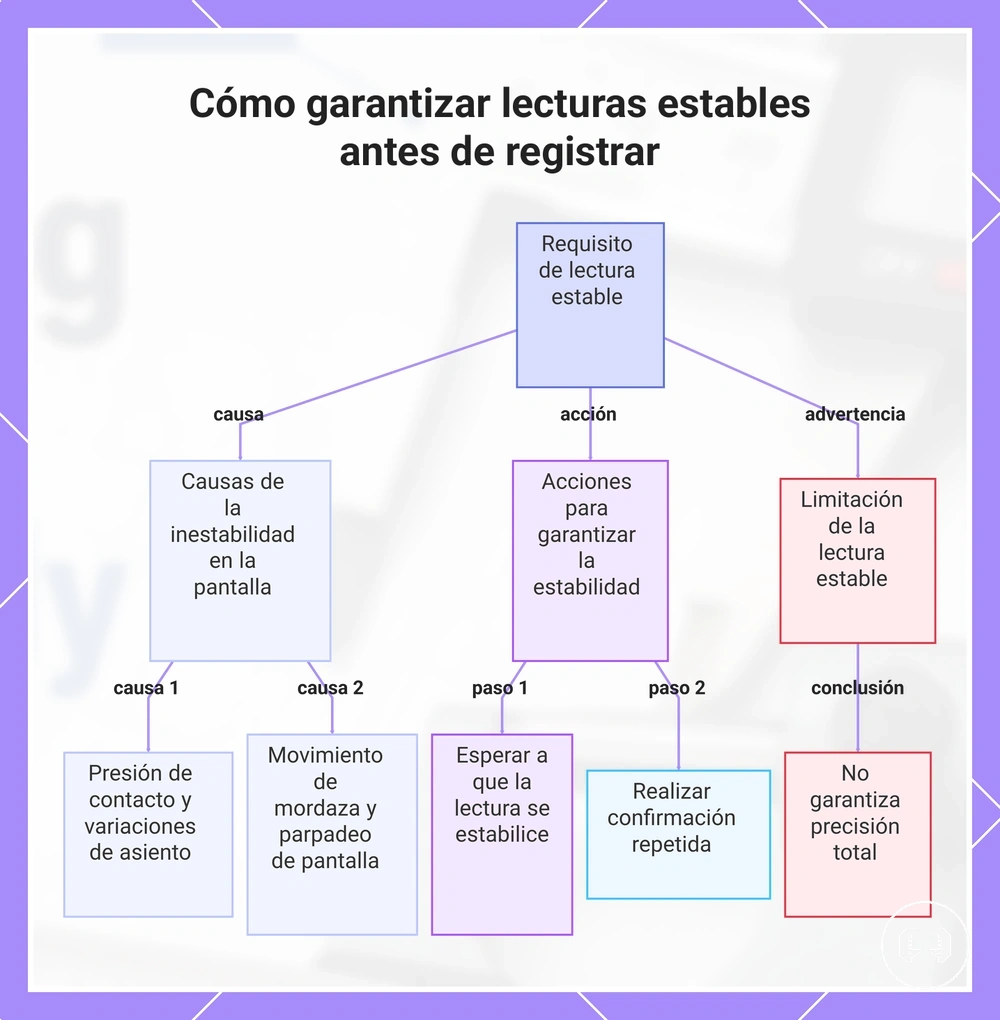

Este gráfico explica por qué son necesarias las lecturas estables antes de registrar una medición, abarcando las causas comunes de fluctuación, las acciones recomendadas para lograr la estabilidad y la limitación clave de una lectura estable.

Lectura de escalas de vernier

Lea una escala de vernier tomando el valor de la escala principal inmediatamente antes del cero del vernier y sumando el incremento del vernier alineado. La lectura final es el valor de la escala principal más el incremento añadido determinado por la división mínima.

La escala principal proporciona el valor inicial, mientras que el cero del vernier marca dónde comienza la lectura del vernier. Encuentre la línea alineada que coincide con una marca de la escala principal, luego use la división mínima para determinar el incremento añadido. Si la alineación de la línea parece poco clara porque las marcas son difíciles de distinguir o la escala está desgastada, verifique la alineación nuevamente antes de registrar el valor.

Un ejemplo resuelto muestra el método en lugar de un resultado fijo. Si la escala principal indica 12 unidades antes del cero del vernier y la línea alineada contribuye con un incremento añadido de 0.2 unidades según la división mínima, la lectura final es de 12.2 unidades.

1. Lea la escala principal inmediatamente antes del cero del vernier para obtener el valor inicial.
2. Localice la línea alineada que coincide con una marca de la escala principal.
3. Use la división mínima para determinar el incremento añadido representado por la línea alineada.
4. Sume el valor inicial y el incremento añadido para obtener la lectura final.
5. Vuelva a verificar la alineación de la línea si la marca parece ambigua antes de registrar el valor.

Parte de la lectura	Qué identificar	Valor añadido
Escala principal	Valor antes del cero del vernier	Valor inicial
Línea del vernier alineada	Línea alineada con una marca de la escala principal	Incremento añadido de la división mínima
Lectura final	Escala principal más incremento añadido	Valor registrado

Valor de la escala principal antes del cero del vernier

Encuentre el valor de la escala principal identificando la última marca de la escala principal que el cero del vernier haya sobrepasado. Esa última marca proporciona el valor de unidad entera y se convierte en el valor inicial.

El siguiente ejemplo muestra cómo identificar el valor inicial. Si el cero del vernier se sitúa entre dos marcas de la escala, use la marca sobrepasada en lugar de la siguiente marca como valor de la escala principal. Cuando el cero del vernier es difícil de ver o se encuentra cerca de dos marcas, revise su posición cuidadosamente antes de llevar solo el valor inicial al siguiente paso de incremento.

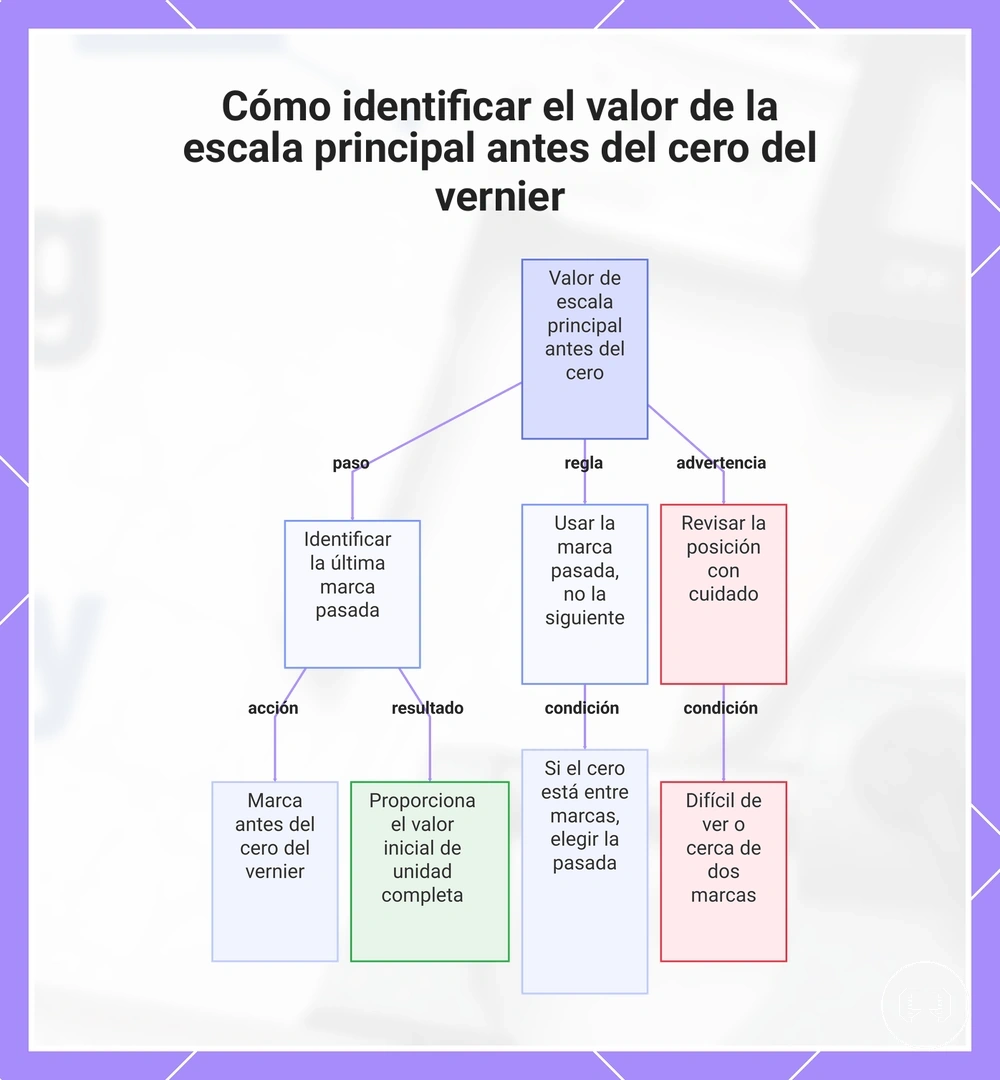

Este gráfico muestra los pasos y reglas para identificar el valor de la escala principal al leer un vernier, e incluye una advertencia para revisar con cuidado.

Línea del vernier alineada e incremento añadido

La línea del vernier alineada proporciona el incremento añadido que se combina con el valor de la escala principal. Identifique el número de línea que coincide con una marca de la escala principal, luego use la división mínima para calcular el incremento añadido.

El siguiente cálculo combina el número de línea con la división mínima antes de la suma final. Si la línea del vernier alineada es difícil de distinguir debido a una alineación ambigua o una escala desgastada, la lectura puede requerir otra revisión cuidadosa antes de aceptar el incremento.

Ejemplo de cálculo: Número de línea 4 × división mínima 0.1 unidades = incremento añadido 0.4 unidades. Suma final: valor de la escala principal + 0.4 unidades.

Lectura de escalas de micrómetro

Lea una escala de micrómetro combinando el valor del manguito, el valor del tambor y cualquier incremento del vernier cuando esté presente. La lectura final se obtiene sumando los valores visibles mostrados en la escala del micrómetro.

La escala del manguito proporciona el valor visible principal, incluyendo las marcas de medio cuando aparecen. Las graduaciones del tambor proporcionan el siguiente valor, y las marcas del micrómetro con vernier pueden añadir un incremento más pequeño en los modelos que las incluyen. Las disposiciones métricas y en pulgadas pueden usar diferentes graduaciones, colocación decimal y etiquetas de unidad, por lo que debe leer la escala visible según la unidad marcada.

Un ejemplo resuelto muestra cómo se combinan los valores visibles. Si el valor del manguito es de 7.5 unidades, el valor del tambor es de 0.23 unidades y no hay incremento de vernier presente, la lectura final es de 7.73 unidades. La disposición de la escala puede variar según el modelo, incluyendo versiones métricas y en pulgadas.

1. Lea el valor del manguito de la escala del manguito, incluyendo cualquier marca de medio visible.
2. Lea el valor del tambor de las graduaciones del tambor alineadas.
3. Añada el incremento del vernier si hay marcas de micrómetro con vernier presentes.
4. Combine los valores visibles para obtener la lectura final.
5. Confirme la etiqueta de unidad métrica o en pulgadas antes de registrar la lectura.

Parte del micrómetro	Indicación visible	Contribución del valor
Escala del manguito	Escala principal y marcas de medio	Valor del manguito
Graduaciones del tambor	Graduación alineada	Valor del tambor
Marcas del micrómetro con vernier	Línea del vernier coincidente cuando está presente	Incremento del vernier

Valor del manguito, valor del tambor e incremento del vernier

Combine el valor del manguito, el valor del tambor y cualquier incremento del vernier para obtener la lectura sumada. El valor del manguito proporciona el valor base visible, la línea del tambor contribuye con el siguiente valor y la línea del vernier añade un incremento opcional cuando está presente, dando como resultado la lectura sumada.

Si un valor de medio manguito es visible, inclúyalo antes de añadir el valor del tambor. Una línea del vernier contribuye con un incremento opcional solo en escalas de micrómetro que incluyen marcas de vernier, mientras que las disposiciones sin vernier usan solo el valor del manguito y el valor del tambor. Las partes visibles del manguito, el tambor y el vernier se combinan como se muestra a continuación.

Ejemplo de fórmula: Valor del manguito 7 + valor de medio manguito 0.5 + valor del tambor 0.23 + incremento del vernier 0 = lectura sumada 7.73.

Lecturas de micrómetro métricas y en pulgadas

Las lecturas de micrómetro métricas y en pulgadas difieren en los incrementos de escala y la colocación decimal. El sistema de unidades determina cómo se interpretan las graduaciones y cómo se escribe la lectura final en la unidad registrada.

Un micrómetro métrico y un micrómetro en pulgadas usan diferentes disposiciones de escala, por lo que las graduaciones visibles y la colocación decimal guían el patrón de lectura. Lea el valor según el sistema de unidades marcado y mantenga la lectura final en la misma unidad registrada.

Sistema de unidades	Indicación de lectura	Formato de registro
Micrómetro métrico	Graduaciones métricas y colocación decimal	Lectura final registrada en la unidad métrica
Micrómetro en pulgadas	Graduaciones en pulgadas e incrementos de escala	Lectura final registrada en la unidad en pulgadas

Lectura de comparadores de carátula

Lea un comparador de carátula siguiendo el movimiento de la aguja desde el cero elegido. La lectura de la carátula representa el movimiento desde ese punto de referencia y se determina por la posición de la aguja, las graduaciones de la carátula, la dirección y el conteo de revoluciones.

La dirección del movimiento de la aguja determina si el valor mostrado aumenta o disminuye desde el cero elegido. Si el comparador de carátula incluye un dial de revoluciones pequeño, el conteo de revoluciones contribuye al desplazamiento total. Se puede usar una precarga antes de la lectura, y el movimiento continuo debe estabilizarse en una lectura repetible antes de registrar el valor.

Si la cara del comparador admite movimiento en ambas direcciones, el movimiento de la aguja en sentido horario y antihorario puede representar movimiento positivo o negativo según la disposición del dial. Interprete la dirección mostrada antes de registrar el movimiento, manteniendo la configuración y la alineación fuera del alcance de la lectura del comparador de carátula.

1. Confirme el cero elegido o la precarga antes de interpretar la lectura de la carátula.
2. Lea el movimiento de la aguja a través de las graduaciones de la carátula para determinar el valor de movimiento.
3. Identifique la dirección del movimiento de la aguja con respecto al cero elegido.
4. Incluya el conteo de revoluciones del dial pequeño cuando esté presente.
5. Registre el valor después de que el movimiento continuo se haya estabilizado en una lectura repetible.

Lista de verificación:

• Cero elegido o precarga confirmados
• El movimiento de la aguja coincide con las graduaciones de la carátula
• Dirección interpretada correctamente
• Conteo de revoluciones incluido cuando está presente
• Movimiento continuo estabilizado antes de registrar

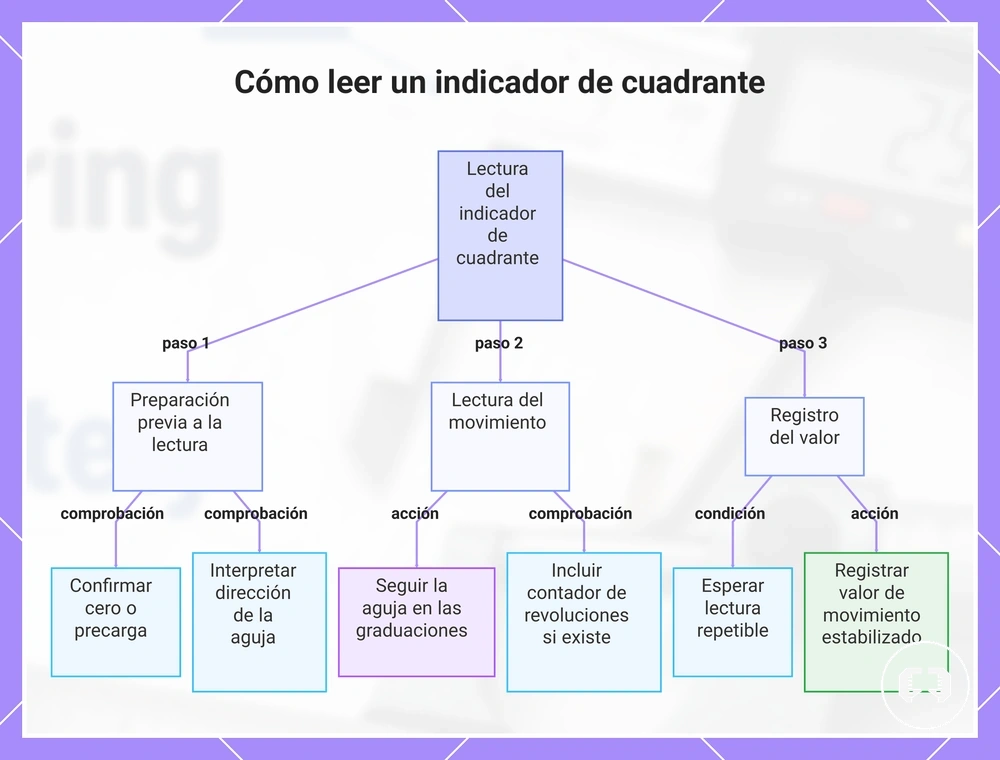

Este gráfico muestra los pasos y comprobaciones clave para leer un indicador de cuadrante, desde confirmar el cero hasta registrar el valor estabilizado.

Graduaciones del dial, dirección de la aguja y conteo de revoluciones

Las graduaciones del dial, la dirección de la aguja y el conteo de revoluciones se combinan para producir el valor de movimiento. El tamaño de graduación da el valor de cada división del dial, la dirección de recorrido muestra si el movimiento es positivo o negativo, y el dial de revoluciones pequeño puede añadir el desplazamiento total más allá de un barrido de la aguja.

Si la aguja viaja en dirección positiva durante una revolución completa y luego continúa a través de graduaciones adicionales del dial, el conteo de revoluciones y las divisiones del dial se combinan como desplazamiento total. Cuando la convención de dirección de la aguja o el dial de revoluciones pequeño no están claros, verifique nuevamente las indicaciones visibles del dial antes de aceptar el valor de movimiento.

Ejemplo resuelto: tamaño de graduación × graduaciones del dial contadas + conteo del dial de revoluciones pequeño = desplazamiento total, con el signo determinado por la dirección de la aguja.

Lecturas continuas y equilibradas del dial

El movimiento continuo de la aguja y las lecturas equilibradas describen cómo un comparador de carátula muestra el movimiento alrededor de un dial centrado en cero. El movimiento continuo de la aguja sigue el cambio visible de posición, mientras que las lecturas equilibradas muestran el movimiento a ambos lados del cero. La posición de la aguja se interpreta en relación con el dial centrado en cero para producir el valor registrado.

Si la aguja se mueve hacia el rango positivo y luego cruza hacia el rango negativo, lea el movimiento según la dirección marcada en el dial centrado en cero. El movimiento de vaivén con un leve rebote de la aguja puede resultar en un retorno repetible a cero, pero la inestabilidad continua puede afectar la confianza en el valor registrado.

Combinación de partes de la escala en la medición final

La medición final se forma combinando todas las partes visibles de la escala y registrando el valor según la resolución del instrumento. Lea las unidades enteras, añada los incrementos, confirme la etiqueta de unidad y mantenga el valor registrado dentro de las partes de la escala más la resolución.

Las partes de la escala funcionan como comprobaciones de entidad, atributo y valor antes de registrar un número. Las unidades enteras proporcionan el valor base, los incrementos añaden las partes legibles más pequeñas, la colocación decimal controla cómo se escribe el valor combinado y la etiqueta de unidad define la unidad de medición. La regla de redondeo debe seguir la resolución del instrumento para que el último dígito fiable no se sobredimensione. Si las marcas ambiguas crean incertidumbre, el valor registrado debe permanecer calificado o verificarse nuevamente antes de su uso.

Combinar las partes de la escala en la medición final organiza las partes visibles de la escala en un valor registrado. La misma lógica compartida se aplica a lecturas digitales, de vernier, de micrómetro y de comparador, porque cada método convierte las indicaciones visibles en una lectura combinada que debe registrarse de manera consistente.

Parte del instrumento o escala	Valor identificado	Cómo afecta la medición final
Valor de unidad entera	Valor base visible principal	Inicia la medición final
Incremento añadido	Parte de escala legible más pequeña	Añade detalle a las unidades enteras
Etiqueta de unidad	Unidad de medición marcada	Controla la colocación decimal y la unidad registrada
Condición de redondeo	Resolución del instrumento o marcas ambiguas	Limita el último dígito fiable

Esta lógica de lectura compartida respalda usar correctamente herramientas de medición porque el valor registrado debe provenir de las partes visibles de la escala, el control de la unidad y la resolución del instrumento, en lugar de dígitos adicionales supuestos.

Los ejemplos más fáciles de leer pueden ayudar cuando las marcas, la pantalla o la posición de la aguja son difíciles de interpretar, pero los mismos criterios de registro siguen siendo aplicables. Compare el valor visible, la etiqueta de unidad y la resolución antes de aceptar la medición final.

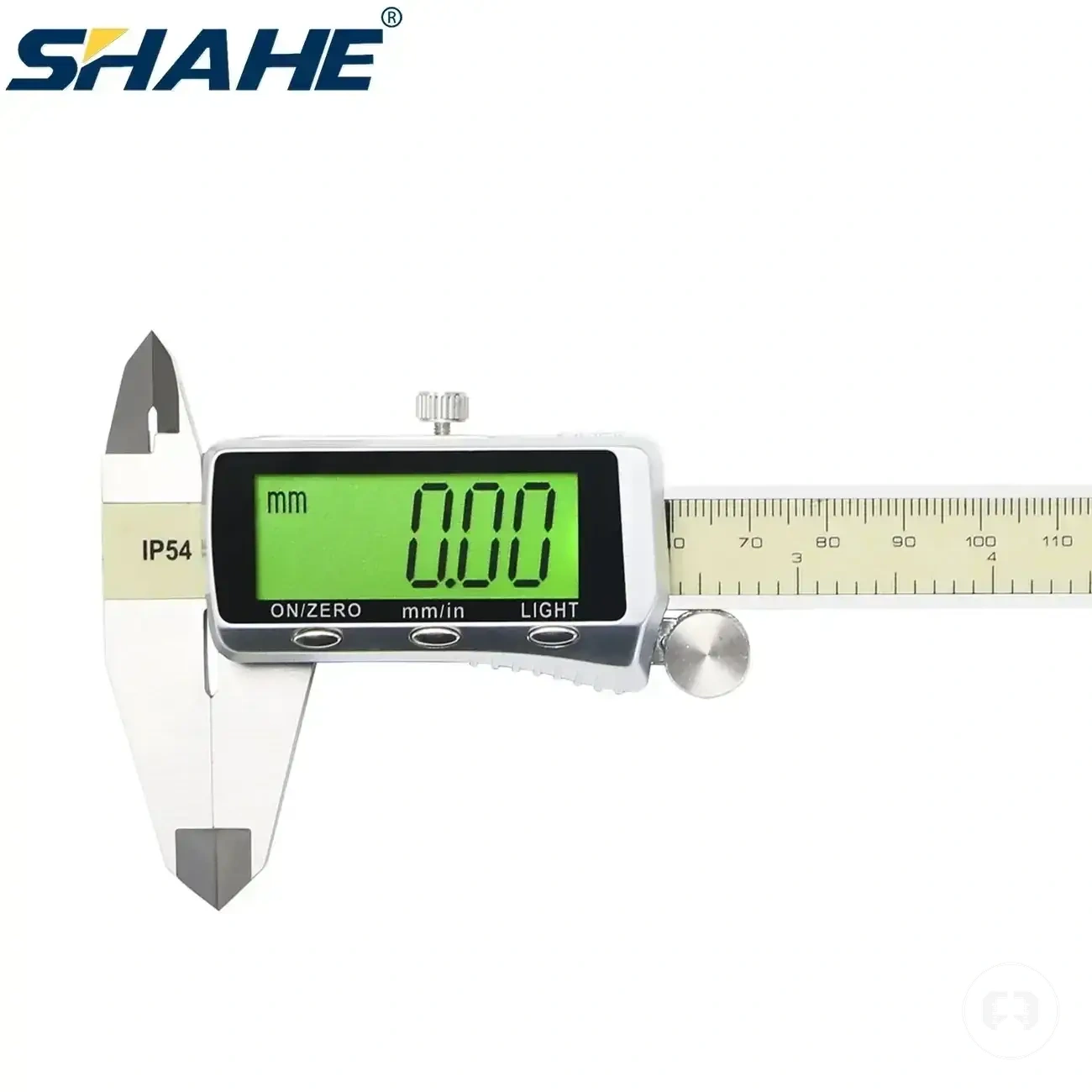

Los productos que aparecen a continuación son ejemplos útiles para comparar las opciones disponibles. Antes de comprar, verifica que los criterios de compatibilidad, las características y los detalles del producto se ajusten a tus necesidades.

Unidades enteras, incrementos decimales y valor final

Combine las unidades enteras y los incrementos decimales para producir un valor final. Comience con la unidad base, añada el incremento fraccionario y registre el número final con la etiqueta de unidad correcta para que el valor final refleje la lectura combinada.

Si un incremento decimal se identifica claramente, combínelo con la unidad base antes de registrar la lectura. El siguiente cálculo muestra qué valores se están combinando: Unidad base 12 + incremento fraccionario 0.3 = número final 12.3. Si el incremento decimal o la etiqueta de unidad no están claros debido a una marca ambigua, el total registrado puede requerir confirmación antes de que el valor final se acepte con la etiqueta de unidad indicada.

Redondeo de la lectura a la resolución del instrumento

El redondeo debe coincidir con la resolución del instrumento o la división mínima que la escala puede mostrar o marcar razonablemente. El valor registrado debe detenerse en el último dígito fiable.

Una marca incierta puede hacer que el dígito final no esté claro, especialmente cuando la aguja, la línea o la pantalla se sitúan entre posiciones legibles. El redondeo protege la claridad del valor registrado, pero no mejora la exactitud física de la medición. Use la lista de verificación a continuación para mantener el formato de registro consistente.

• Igualar el redondeo a la resolución del instrumento o la división mínima.
• Registrar solo hasta el último dígito fiable.
• Calificar o volver a verificar el valor cuando una marca incierta afecte el lugar decimal.
• Usar un formato de registro consistente para lecturas repetidas del mismo instrumento.
• Usar los resolution and tolerance basics para separar la precisión de registro de las decisiones de tolerancia.

Errores de lectura que distorsionan las mediciones de precisión

Los errores de lectura ocurren cuando el valor registrado no coincide con la escala, la pantalla, la referencia cero o la condición de visión. Estos errores de lectura pueden distorsionar las mediciones de precisión porque el valor registrado ya no refleja lo que la escala o la pantalla deben mostrar bajo la condición de visión actual.

El paralaje puede desplazar la posición aparente de la línea cuando cambia el ángulo de visión, la desalineación puede situar la lectura contra la marca de referencia equivocada y el desplazamiento de cero puede cambiar el punto de inicio antes de comenzar la medición. La confusión de unidades, los errores de redondeo, las pantallas inestables y las marcas desgastadas o poco claras también pueden cambiar el valor registrado. El efecto resultante en la medición depende de la condición de lectura presente.

Los errores de lectura que distorsionan las mediciones de precisión se pueden verificar comparando las condiciones de lectura visibles con el valor registrado. La lista de verificación a continuación ayuda a identificar qué condición de lectura puede haber cambiado la medición final.

• Paralaje: Un cambio en el ángulo de visión puede desplazar la posición aparente de la línea y puede producir una lectura incorrecta.
• Desalineación: Leer desde la marca de referencia equivocada puede cambiar el valor registrado.
• Desplazamiento de cero: Una diferencia de cero visible antes de la medición puede desplazar la lectura final.
• Confusión de unidades: Una etiqueta de unidad incorrecta puede cambiar la interpretación del valor registrado.
• Pantallas inestables: Los dígitos parpadeantes pueden requerir una lectura repetida antes de registrar el valor.
• Marcas desgastadas o poco claras: Las graduaciones difíciles de leer pueden requerir una lectura calificada u otra verificación visual.
• Errores de redondeo: Registrar más allá de la precisión legible puede cambiar el valor de medición informado.

Los pequeños errores de lectura pueden cambiar un valor registrado sin indicar necesariamente un problema más amplio con el instrumento de medición. Para obtener orientación más amplia sobre errores de lectura y medición, continúe en la página dedicada a errores.

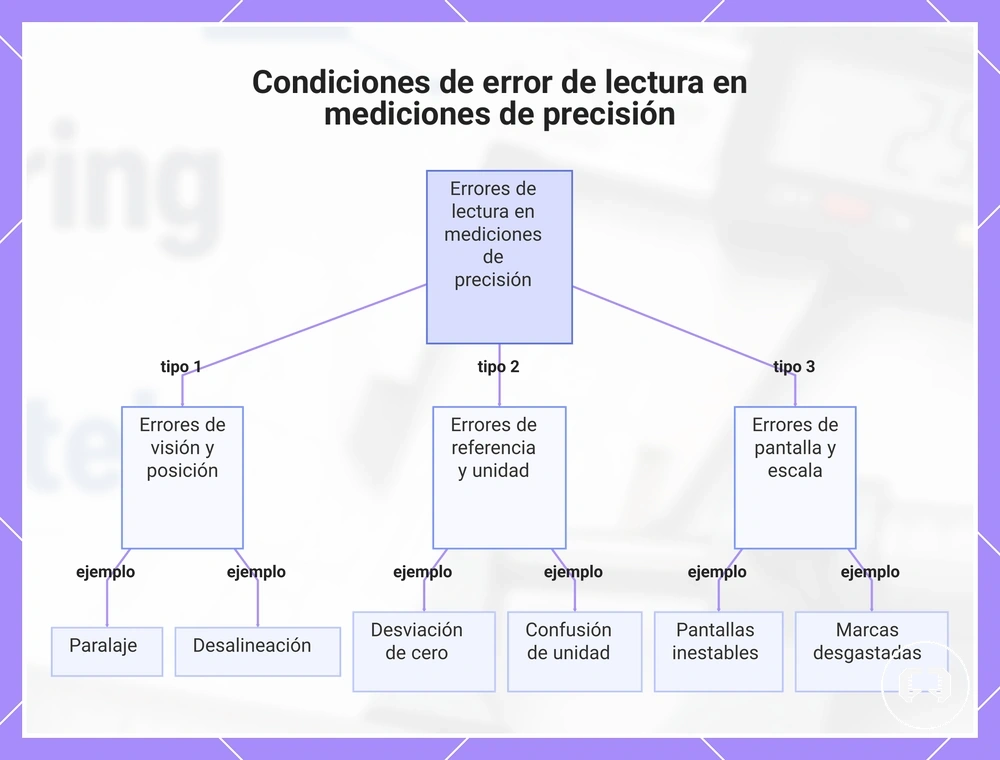

Este gráfico muestra las condiciones comunes de error de lectura que pueden distorsionar las mediciones de precisión, agrupadas en tres categorías para facilitar su identificación y comprobación.

Paralaje, alineación de líneas y ángulo de visión

El paralaje ocurre cuando el ángulo de visión cambia y la lectura visible se desplaza de la alineación real de la escala. Un cambio en la posición del ojo puede hacer que la marca aparente o la posición de la aguja parezca diferente, por lo que la alineación de la línea debe juzgarse desde una posición de visión alineada para reducir la distorsión visual de la lectura.

Por ejemplo, una aguja puede parecer que coincide con una línea de la escala cuando se ve desde un lado, pero alinearse con una marca diferente cuando se ve directamente frente a la escala. En una escala con espejo, hacer coincidir la aguja con su reflejo puede ayudar a indicar la posición correcta del ojo, mientras que las escalas sin escala con espejo dependen de una visión alineada cuidadosa como control.

Desplazamiento de cero, confusión de unidades y lecturas inestables

El desplazamiento de cero, la confusión de unidades y las lecturas inestables pueden crear una medición registrada incorrecta antes de que se registre el valor. Un inicio distinto de cero cambia el punto de referencia, un modo de unidad incorrecto cambia entre mm y pulgadas, y un valor fluctuante puede reducir la confianza en la medición registrada.

Estas condiciones suelen aparecer antes del registro y deben verificarse localmente en lugar de tratarse como prueba de un problema de medición más amplio. Un inicio distinto de cero, una discrepancia entre mm y pulgadas, una dirección de signo inesperada o un valor inestable pueden indicar un error de lectura, por lo tanto use la lista de verificación a continuación antes de aceptar el valor registrado.

• Desplazamiento de cero: Un inicio distinto de cero puede desplazar la medición registrada de la referencia prevista.
• Confusión de unidades: Confirme que la pantalla esté configurada en mm o inch para evitar registrar el modo de unidad incorrecto.
• Lecturas inestables: Un valor fluctuante puede requerir una condición de verificación repetida antes de registrar.
• Dirección del signo: Verifique que el signo positivo o negativo mostrado coincida con la dirección de lectura esperada.
• Condición de verificación repetida: Repita la lectura si el inicio distinto de cero, el modo de unidad incorrecto, el valor fluctuante o la dirección del signo permanecen inciertos.
